ICT硬件故障检测方法近年来PCBA制造业正在飞速迅猛的发展,产量及规模越来越大,产品的体积越来越小,原理越来越复杂,人们以往的检验方法已很难适应目前高速的生产状况,而ICT(In Circuit Tester)凭借其超快的检测速度、准确的故障判断率、简单的操作方法等等优点成为大规模生产的主要检测方法。

然而巨大的生产压力使得ICT常维持着高负荷的运转,因此故障的出现在所难免,本文的目的则是如何对北京星河(SRC)生产的ICT(6001)主要硬件进行检测及简单维修。

一、ICT部件认识ICT的主要部件有:电路部分:信号源板(B602)、开关板(B612)、总线板(B604)、扩展板(B605)、转接板(B605)、I/O卡(B610)、气控板(B613)、指示灯板(B614)、各种电缆及5V、24V电源。

机械部分主要有:主机箱、工作台、测试夹具、气动装置。

二、基本工作原理下图为信号的基本流程工作过程:由计算机发出指令信号,经I/O卡、B605板(完成数据及地址的传输指令)到B604(总线板)板。

分别驱动信号板及开关板,由信号源产生激励信号,经总线到开关板分两路:一路将信号源发送至被测元件,实现对被测元件的激励;另一路经开关板、总线、信号源AD转换后返回到主控计算机显示测试结果。

三、控制软件的安装打开控制软件所在的目录,或者是压缩包,运行Setup.exe,依照提示一步步进行完成安装,安装完成后重新启动计算机即可。

四、开机自检计算机再次启动时Windows会自动运行开机自检程序,对ICT的主要器件进行自我检测。

检测内容共七项:I/O卡自检、主控电缆及数据通信、信号板A/D、D/A 转换、信号板交流源、开关板、滤波器、放大器、气动头通信。

自检通过项会出现绿色的笑脸,否则为红色。

如果有自检不通过的部件,可以按“显示报告”查看详细内容。

图中会显示具体每一项检测的结果,如果有不通过的内容则会在相应项目的右上角显示“*”。

ICT测试局限性分析

ICT测试局限性分析

ICT测试局限性分析ICT测试局限性分析在实际的电路板上,大量各式主,被动组件通过串,并联方式连接起来. 下述情形,ICT无法测试或无法准确测试.1) 探针不可即的零件一般来说,每个零件的两端(或各引脚)所在的铜箔面均有探针触及才可测试.目前, 本厂SMT零件,IC脚(包括悬空引脚)少数因没有相应的Test Point而未取探针,致使这颗零件以及与之相关的开短路不可测. 今后可考虑在同一金道上加装双针(确保探点接触良好)来解决.Sub-Board上的零件,多数零件没有取到针号,故不可测. 最好是生产时Sub-Board亦用ICT测试.2) 小电容并联大电容(C1//C2),小电容不可测两电容并联后,容值为C1+C2, 一般而言,如果C2的容值是C1的10倍以上,则C1不可测.假设: C1=100nF ;C2=1uF.通常,实际之电容均以标准电容量的±20%的误差表示之. 故在编制程序时,通常设±Tol erance为20. 设标准值为100nF+1uF=1100 nF.则:下限为1100 nF*(1-20%)=880 nF;上限为1100 nF*(1+20%)=1320 nF.当C1缺件时, C1+C2=1000 nF, 仍在880 nF~1320 nF的范围内,故C1不可测.实际电子线路中,常见大,小电容并联,或者是小电容经电感或小电阻与大电容并联. 所以小电容不可测的情形最常遇到.3) 大电阻并联小电阻R1//R2,大电阻不可测一般而言, 如果R1的阻值是R2的20倍以上,则R1不可测.两电阻并联后,其阻值为R1*R2//(R1+R2),比小电阻略小. 这时大电阻缺件不可测. 当然,如果R2错成R1,只要下限小于50,仍然可测.计算方法同样可参照以下计算方法,假设R1是10欧姆,R2是200欧姆,上下限为±10%,则设定标准值为R1*R2//(R1+R2)=9.5 下限为9.5*(1-10%)=8.55上限为9.5*(1+10)=10.45当R2缺件时,R1//R2=10,仍然在8.55~10.45的范围内,故R2缺件不可测。

ICT测试盲点

ICT测试盲点

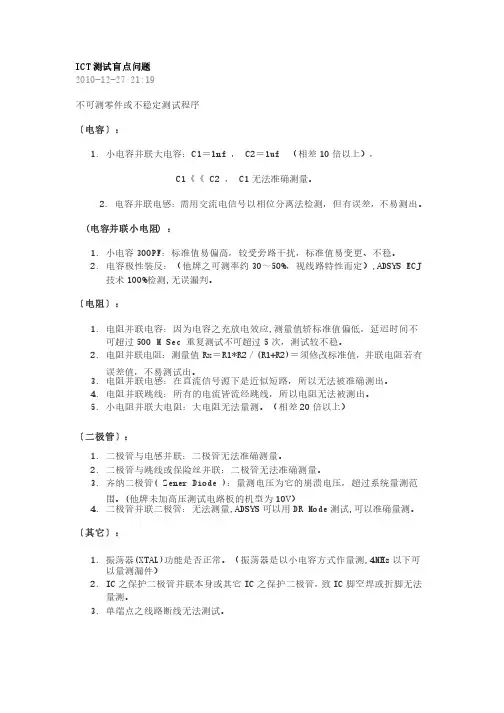

ICT测试盲点问题2010-12-27 21:19不可测零件或不稳定测试程序〔电容〕:1.小电容并联大电容:C1=1nf , C2=1uf (相差10倍以上),C1《《 C2 , C1无法准确测量。

2. 电容并联电感:需用交流电信号以相位分离法检测,但有误差,不易测出。

(电容并联小电阻) :1.小电容300PF:标准值易偏高,较受旁路干扰,标准值易变更、不稳。

2.电容极性装反:(他牌之可测率约30~50%,视线路特性而定),ADSYS ECJ技术100%检测,无误漏判。

〔电阻〕:1.电阻并联电容:因为电容之充放电效应,测量值轿标准值偏低,延迟时间不可超过500 M Sec 重复测试不可超过5次,测试较不稳。

2.电阻并联电阻:测量值Rx=R1*R2/(R1+R2)=须修改标准值,并联电阻若有误差值,不易测试出。

3.电阻并联电感:在直流信号源下是近似短路,所以无法被准确测出。

4.电阻并联跳线:所有的电流皆流经跳线,所以电阻无法被测出。

5.小电阻并联大电阻:大电阻无法量测。

(相差20倍以上)〔二极管〕:1.二极管与电感并联:二极管无法准确测量。

2.二极管与跳线或保险丝并联:二极管无法准确测量。

3.齐纳二极管( Zener Diode ):量测电压为它的崩溃电压,超过系统量测范围。

(他牌未加高压测试电路板的机型为10V)4.二极管并联二极管:无法测量,ADSYS可以用DR Mode测试,可以准确量测。

〔其它〕:1.振荡器(XTAL)功能是否正常。

(振荡器是以小电容方式作量测,4MHz以下可以量测漏件)2.IC之保护二极管并联本身或其它IC之保护二极管,致IC脚空焊或折脚无法量测。

3.单端点之线路断线无法测试。

问 题 点 类 别解 决决 方方 案案系 新 他牌电 容电解电容极性电解电容极性 可测率100%100%,不漏判,不漏判,不漏判 可测率低于50%50%,会漏判,会漏判,会漏判 电容并联电感电容并联电感测试频率达2MHz 2MHz,盲点范围,盲点范围较小较小 (测Z 时,测量信号避开谐振点) 测试频率仅1MHz 1MHz,盲点范围,盲点范围较大较大(测Z 时,测量信号避开谐振点)小电容300p2MHz 高频信号源较易测试高频信号源较易测试除非实际线路构成测试盲点,否则测试上不成问题点,否则测试上不成问题仅1MHz 信号源,较难测试信号源,较难测试 小电容并联大电容小电容并联大电容 电路原理盲点电路原理盲点 电路原理盲点电路原理盲点电 阻电阻并联电容电阻并联电容测Z 有机会,并联大电容较花时间花时间X 小电阻并联大电阻小电阻并联大电阻 测等值电阻,要靠测试精度抓大电阻问题,小电阻测得到没问题到没问题X 电阻并联电感电阻并联电感电路原理盲点电路原理盲点 电路原理盲点电路原理盲点电阻并联跳线电阻并联跳线 电路原理盲点电路原理盲点 电路原理盲点电路原理盲点 二 极 体二极管与电感并联二极管与电感并联 电路原理盲点电路原理盲点 电路原理盲点电路原理盲点 二极管与跳线或保险丝并联丝并联电路原理盲点电路原理盲点 电路原理盲点电路原理盲点 齐纳二极管齐纳二极管( Zener ( ZenerDiode )电路原理盲点电路原理盲点电路原理盲点电路原理盲点二极管并二极管二极管并二极管 只能当作一个测只能当作一个测,,无法100%完整测试完整测试,,另外一只反向测不出不出(aoi (aoi 有解有解) )X 其 它 振荡器振荡器(XTAL)(XTAL)(XTAL)功能是功能是否正常否正常电路原理盲点电路原理盲点电路原理盲点电路原理盲点IC 之保护二极管并联本身或其它IC 之保护二极管二极管电路原理盲点电路原理盲点电路原理盲点电路原理盲点单端点断线单端点断线要植针才会Show 出,或断线端有可测零件时会测出该组件故障件故障,,不会指示开路不会指示开路X。
