Hypermesh与Ls-dyna接口实例(泰勒杆冲击)
Hypermesh_与LS-dyna_接口教程
Altair软件Hypermesh 与LS-dyna 接口1提供cae软件,法规相关翻译，培训个人检查干涉，创建joint连接，检查最小时步-HM-4500开始学习此指导之前，我们建议先完成介绍指导，Getting Started with HyperMesh - HM-1000.此指导解释了在不同碰撞求解器中的通用操作技巧。
下面的练习包含：··创建joints连接。
检查最小时步。
关于如何查找安装路径和指导文件的详细说明，Finding the Installation Directory<install_directory>，或联系系统管理员。
要查找并检测干涉，参照Penetration - HM-3320 tutorial。
练习1:创建Joints连接通过1D界面中的FE joints面板来定义joint连接。
HyperMesh支持下面的标准joint类型：Spherical, Revolute Cylindrical, Planar, Universal, Translational,及Locking。
HyperMesh也支持LS-DYNA的*CONSTRAINED_JOINT_STIFFNESS_OPTION属性以定义摩擦，阻尼，stop angles等。
LS-DYNA求解器界面支持在FE joints面板创建joint连接。
PAM-CRASH求解器当前只支持将joint连接以杆单元的形式创建。
(见Using the PAM-CRASH Interface in HyperMesh - HM-4700)。
球铰包含2个同步节点。
分析中，这两个同步节点强迫保持一致，但与同步节点连接注意: 的体可以绕铰链自由转动。
Step 1:选择LS-DYNA用户模板并加载Keyword 970模板1.软件启动后，HyperMesh会提示你来选择用户模板。
选择LS-DYNA。
HyperMesh&LS-DYNA 控制卡片
HyperMesh&LS-DYNA控制卡片目录一．控制卡片 (1)二．控制卡片使用原则 (1)三．控制卡片的建立 (1)四．控制卡片参数说明 (2)*CONTROL_BULK_VISCOSITY（体积粘度控制） (2)*CONTROL_CONTACT（接触控制） (2)*CONTROL_CPU（CPU时间控制） (4)*CONTROL_ENERGY（能量耗散控制） (4)*CONTROL_HOURGLASS（沙漏控制） (4)*CONTROL_SHELL（单元控制） (5)*CONTROL_TERMINATION（计算终止控制卡片） (7)*CONTROL_TIMESTEP(时间步长控制卡片) (7)*DATABASE_BINARY_D3PLOT（完全输出控制） (9)*DATABASE_BINARY_D3THDT (10)*DATABASE_BINARY_INTFOR（接触面二进制数据输出控制） (10)*DATABASE_EXTENT_BINARY（输出数据控制） (10)*DATABASE_OPTION（指定输出文件） (12)*CONTROL_OUTPUT (15)*CONTROL_DYNAMIC_RELAXATION（动力释放） (16)*DATABASE_BINARY_OPTION（二进制文件的输出设置） (17)一．控制卡片碰撞分析控制卡片包括求解控制和结果输出控制，其中*KEYWORD、*CONTROL_TERMINATION、*DATABASE_BINARY_D3PLOT是必不可少的。
其他一些控制卡片如沙漏能控制、时间步控制、接触控制等则对计算过程进行控制，以便在发现模型中存在错误时及时的终止程序。
后面将逐一介绍碰撞分析中经常用到的控制卡片，并对每个卡片的作用进行说明。
二．控制卡片使用规则卡片相应的使用规则如下：�大部分的命令是由下划线分开的字符串,如*control_hourglass字符可以是大写或小写；�在输入文件中，命令的顺序是不重要的(除了*keyword和*define_table)；�关键字命令必须左对齐，以*号开始；�第一列的“$”表示该行是注释行；�输入的参数可以是固定格式或者用逗号分开；�空格或者0参数,表示使用该参数的默认值。
HyperMesh与Nastran接口实例-杆件系统

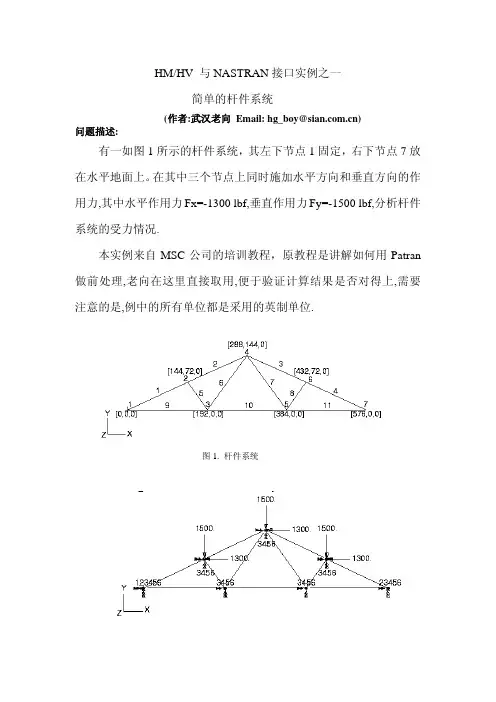

HM/HV 与NASTRAN接口实例之一简单的杆件系统(作者:武汉老向 Email: hg_boy@)问题描述:有一如图1所示的杆件系统，其左下节点1固定，右下节点7放在水平地面上。
在其中三个节点上同时施加水平方向和垂直方向的作用力,其中水平作用力Fx=-1300 lbf,垂直作用力Fy=-1500 lbf,分析杆件系统的受力情况.本实例来自MSC公司的培训教程，原教程是讲解如何用Patran 做前处理,老向在这里直接取用,便于验证计算结果是否对得上,需要注意的是,例中的所有单位都是采用的英制单位.图1. 杆件系统图2.杆件系统受力图准备工作:先启动Hypermesh8.0, 在启动时弹出的”User Profile”对话框中选择”Nstran”作为profile.如下图所示:图er Profile.然后选择Nastran的模板.具体操作如下:点击菜单Preference,选择”Global Parameters”菜单项,点击下图所示的”Load…”按钮,从弹出的文件选择对话框中选择Nastran模板.图4.模板选择1.创建材料属性.材料总是要用的,先把材料准备好.点击工具栏上的图标,组件类型选择”materials”, card image 选择”MAT1”,name后面输入”mat_steel”作为该材料的名字。
然后点击”create/edit”按钮,进入如下界面:点击[E],[NU],出现文本框,在文本框中分别输入 1.76e6,0.3,这两项分别是弹性模量和泊松比系数,输入完毕后返回主界面.2.创建节点.因为模型比较简单,直接手工创建节点,然后创建单元.模型中一共有7个节点,节点的坐标见下表:x y x1 0 0 02 144 72 03 192 0 04 288 144 05 384 0 06 432 72 07 576 0 0表1.节点坐标按下快捷键”F8”，进入节点创建界面：依次输入表1中的各个节点的x,y,z坐标值，然后点击”create node”按钮根据输入的坐标值创建节点，节点全部创建完后，如下图所示：（提示：在每次创建完一个节点后，按一下键盘上的“F”键，可以调整平面上节点的显示，使之充满整个屏幕，这样也便于观察所创建的节点的位置是否正确。
基于 LS-DYNA的复合材料夹芯结构动态冲击仿真分析
基于 LS-DYNA的复合材料夹芯结构动态冲击仿真分析摘要：建立了飞机典型复合材料夹芯结构的有限元模型，利用大型动力有限元分析软件LS-DYNA对其进行动力学冲击仿真分析。
通过仿真分析结果与试验结果的对比研究，验证了仿真分析方法的准确性和可靠性。
研究结果为同类实际工程问题提供了科学可行的分析、解决手段和参考依据。
关键词：复合材料；夹芯结构；动态冲击；仿真分析1. 概述复合材料在飞机结构上的大量应用已经引发了航空制造业的一场革命，与此同时，复合材料飞机结构分析，特别是冲击动力响应分析显得非常有实际意义。
由于全尺寸飞机结构冲击试验周期长、操作困难，且成本巨大，难以得到预期丰富的数据结果。
自上世纪80年代后，美国空军飞行动力试验室开始使用MAGNA（材料和几何非线性分析）程序对现役飞机结构进行动力响应分析，取得了很好的分析结果，而且大大节省了新机型的研制费用和研制周期[1]。
随着计算机软、硬件技术的发展和有限元理论研究的深入，数值模拟仿真技术在航空飞行器领域得到越来越广泛的应用。
本文利用大型动力有限元分析软件LS-DYNA，对典型复合材料夹芯结构在冲击荷载作用下的动力响应问题进行了数值仿真分析。
2. LS-DYNA动力有限元分析简介LS-DYNA软件是功能齐全的几何非线性（大位移、大转动和大应变）、材料非线性（140多种材料动态模型）以及摩擦和接触分离等界面状态非线性有限元分析程序。
它以Lagrange算法为主，兼有ALE和Euler算法；以显式求解为主，兼有隐式求解功能；以结构分析为主，兼有热分析、流固耦合功能；以非线性动力分析为主，兼有静力分析功能；是军用和民用相结合的通用结构分析非线性有限元程序[2]。
3. 复合材料夹芯结构冲击试验试验用复合材料夹芯结构由上下2层玻璃纤维复合材料面板及其中间的泡沫夹芯层组成。
上面板厚度为0.8mm，由4层复合材料单层板构成，铺层顺序为452/-452；下面板厚度为0.4mm，由2层单层板构成，铺层顺序为45/-45；夹芯层为PVC泡沫材料，泡沫夹芯层有2种不同的厚度，分别为7mm和18mm；夹芯板试件为245mm×245mm的方板。
汽车保险杠碰撞有限元分析
汽车保险杠碰撞有限元分析摘要：本文基于Hypermesh和LS-DYNA软件对保险杠的正面碰撞进行了仿真模拟分析，分析了保险杠的耐撞性，并以计算结果为依据, 对保险杠的结构进行了改进,优化其吸能能力，对深入研究整车正面碰撞的模拟仿真具有重要的参考价值关键词：保险杠碰撞优化Abstract: this paper, analyzed from the positive impact bumpers on the simulation ofthe Hypermesh and LS-DYNA software , this paper analyzes the bumper crashworthiness, and put the structure of bumper improved, optimize the absorption ability, and further study the collision of the vehicle positive simulation for important reference value.Keywords: bumper; collision; optimization随着轿车的大规模生产和使用, 也由于车速的不断提高, 汽车交通事故的发生率已经大大的增加了。
在汽车交通安全事故中, 出现几率最高的是汽车碰撞, 其中正面碰撞最普遍。
据资料显示,汽车发生正面碰撞的概率在40%左右。
因此, 研究正面碰撞特性, 对降低乘员的伤害非常重要[1]。
而汽车结构中的保险杠是正面碰撞时主要的承载和吸能构件,提高保险杠的吸能能力,可以降低整车碰撞中的加速度,对乘员起保护作用[2]。
因此, 对保险杠吸能特性的研究有着重要的意义。
汽车碰撞是指汽车在极短的时间内发生剧烈碰撞,是一个瞬态的复杂物理过程,它包含结构以大位移、大转动和大应变为特征的几何非线性和各种材料发生大应变时所表现的物理非线性(材料非线性)。
ANSYSLS-DYNA数值模拟霍普金森压杆试验

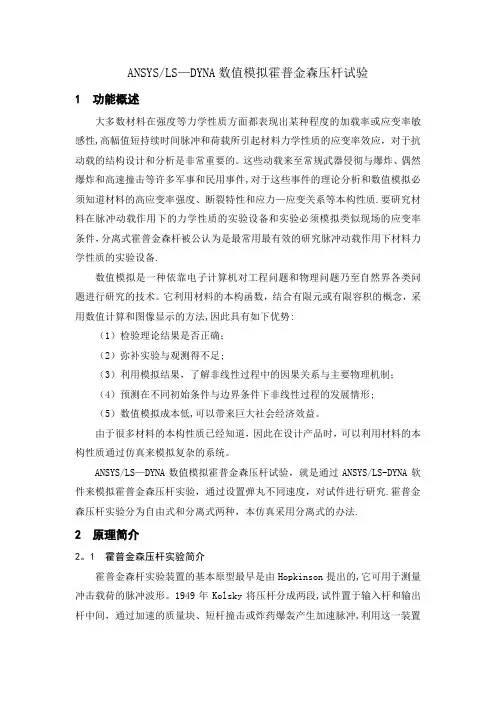

ANSYS/LS—DYNA数值模拟霍普金森压杆试验1 功能概述大多数材料在强度等力学性质方面都表现出某种程度的加载率或应变率敏感性,高幅值短持续时间脉冲和荷载所引起材料力学性质的应变率效应，对于抗动载的结构设计和分析是非常重要的。
这些动载来至常规武器侵彻与爆炸、偶然爆炸和高速撞击等许多军事和民用事件,对于这些事件的理论分析和数值模拟必须知道材料的高应变率强度、断裂特性和应力—应变关系等本构性质.要研究材料在脉冲动载作用下的力学性质的实验设备和实验必须模拟类似现场的应变率条件，分离式霍普金森杆被公认为是最常用最有效的研究脉冲动载作用下材料力学性质的实验设备.数值模拟是一种依靠电子计算机对工程问题和物理问题乃至自然界各类问题进行研究的技术。
它利用材料的本构函数，结合有限元或有限容积的概念，采用数值计算和图像显示的方法,因此具有如下优势:（1）检验理论结果是否正确；（2）弥补实验与观测得不足;（3）利用模拟结果，了解非线性过程中的因果关系与主要物理机制；（4）预测在不同初始条件与边界条件下非线性过程的发展情形;（5）数值模拟成本低,可以带来巨大社会经济效益。
由于很多材料的本构性质已经知道，因此在设计产品时，可以利用材料的本构性质通过仿真来模拟复杂的系统。
ANSYS/LS—DYNA数值模拟霍普金森压杆试验，就是通过ANSYS/LS-DYNA软件来模拟霍普金森压杆实验，通过设置弹丸不同速度，对试件进行研究.霍普金森压杆实验分为自由式和分离式两种，本仿真采用分离式的办法.2 原理简介2。
1 霍普金森压杆实验简介霍普金森杆实验装置的基本原型最早是由Hopkinson提出的,它可用于测量冲击载荷的脉冲波形。
1949年Kolsky将压杆分成两段,试件置于输入杆和输出杆中间，通过加速的质量块、短杆撞击或炸药爆轰产生加速脉冲,利用这一装置可测量材料在冲击载荷作用下的应力—应变关系。
Kolsky的工作是一项革命性改进，现代的分离式霍普金森杆都是在其基础上发展而来，所以分离式霍普金森杆也称之为Kolsky杆。
hypermesh与ls-dyna接口(推荐看看,可以提高对软件的理解)
hypermesh与ls-dyna接口（推荐看看，可以提高对软件的理解） 1.输出数据控制指定要输入到D3PLOT、D3PART、D3THDT文件中的二进制数据【NEIPH】――写入二进制数据的实体单元额外积分点时间变量的数目。
【NEIPS】――写入二进制数据的壳单元和厚壳单元每个积分点处额外积分点时间变量的数目。
【MAXINT】――写入二进制数据的壳单元积分点数。
如果不是默认值3，则得不到中面的结果。
【STRFLAG】――设为1会输出实体单元、壳单元、厚壳单元的应变张量，用于后处理绘图。
对于壳单元和厚壳单元，会输出最外和最内两个积分点处的张量，对于实体单元，只输出一个应变张量。
【SIGFLG】――壳单元数据是否包括应力张量。
EQ.1：包括（默认） EQ.2：不包括【EPSFLG】――壳单元数据是否包括有效塑性应变。
EQ.1：包括（默认） EQ.2：不包括【RLTFLG】――壳单元数据是否包括合成应力。
EQ.1：包括（默认） EQ.2：不包括【ENGFLG】――壳单元数据是否包括内能和厚度。
EQ.1：包括（默认） EQ.2：不包括【CMPFLG】――实体单元、壳单元和厚壳单元各项异性材料应力应变输出时的局部材料坐标系。
EQ.0：全局坐标 EQ.1：局部坐标【IEVERP】――限制数据在1000state之内。
EQ.0：每个图形文件可以有不止1个state EQ.1：每个图形文件只能有1个state 【BEAMIP】――用于输出的梁单元的积分点数。
【DCOMP】――数据压缩以去除刚体数据。
EQ.1：关闭（默认）。
没有刚体数据压缩。
EQ.2：开启。
激活刚体数据压缩。
EQ.3：关闭。
没有刚体数据压缩，但节点的速度和加速度被去除。
EQ.4：开启。
激活刚体数据压缩，同时节点的速度和加速度被去除。
【SHGE】――输出壳单元沙漏能密度。
EQ.1：关闭（默认）。
不输出沙漏能。
EQ.2：开启。
输出沙漏能。
【STSSZ】――输出壳单元时间步、质量和增加的质量。
第五章HyperMesh的求解器接口和模板介绍
Copyright © 2009 Altair Engineering, Inc. Proprietary and Confidential. All rights reserved.
练习：从卡片中自动获取数据
• • 在OptirStruct模板中获取ID号为1的MAT1类型的材料的Young’s Modulus (E), Shear Modulus (G), Poisson’s ratio (Nu), 和 density (Rho) 显示获得的这些值
求解器的卡片
• OptiStruct MAT1类型材料的卡片示例:
• 上图中每一个输入项都对应了optistruct模型中的一个属性和数据名，这个模型 在:
<altair_home>/templates/feoutput/common_nas_os/attribs
• 其中的一部分定义如下:
*defineattribute(E,1,real,none) *defineattribute(G,2,real,none) *defineattribute(Nu,3,real,none) *defineattribute(Rho,4,real,none)
• 当我们创建一个新的名称为steel MAT1类型的材料时，command.cmf文件记 录下的HyperMesh的命令:
*collectorcreate(materials,"steel","",11) *createmark(materials,2) "steel" *dictionaryload(materials,2,"C:/Altair/hw10.0/templates/feo utput/optistruct/optistruct","MAT1") *attributeupdateint(materials,1,3240,1,2,0,1) *attributeupdatedouble(materials,1,1,1,1,0,210000) *attributeupdatedouble(materials,1,2,1,0,0,0) *attributeupdatedouble(materials,1,3,1,1,0,0.3) *attributeupdatedouble(materials,1,4,1,1,0,7.85e-009) *attributeupdatedouble(materials,1,5,1,0,0,0) *attributeupdatedouble(materials,1,6,1,0,0,0) *attributeupdatedouble(materials,1,7,1,0,0,0) *attributeupdatedouble(materials,1,341,1,0,0,0) *attributeupdatedouble(materials,1,343,1,0,0,0) *attributeupdatedouble(materials,1,345,1,0,0,0) *attributeupdateint(materials,1,5237,1,2,0,0)
基于保险杠低速碰撞有限元分析
基于保险杠低速碰撞有限元分析Waly lou（江苏大学机械工程学院,江苏镇江xxxxx)摘要：本文利用solidworks建立保险杠的三维几何模型，利用hypermesh进行有限元前处理建立三维有限元模型，并根据实际工况施加载荷和约束，再利用有限元计算软件LS-DYNA对其进行分析计算，生成K文件，最后用LS-prepost进行观察结果。
关键词：有限元分析；保险杠；hypermesh；LS-DYNA；LS-prepostLow-speed Crash Finite Element Analysis Based BumperWaly lou(The School Of Mechanical Engineering ,JiangsuUniversity,Zhenjiang,Jiangsu,xxxxx)Abstract:This article uses Solidworks to build three-dimensional geometric model of the bumper, uses the finite elment hypermesh preproeessing to build three-dimensional finite element model and applies loads and constrains according actual load case, then reuses finite element method software LS-DYNA model to analyze and calculate it and produce the K document . Finally, it uses LS-prepost software to view the result.Key Words: finite element analysis；bumper；hypermesh；LS-DYNA；LS-prepost前言保险杠系统是是各种类型车的一个重要组成部分，当其中一辆车与其他车辆或障碍物发生低速碰撞（通常小于10km/h)时，保护翼子板、散热器、发动机罩和灯具等部件；当汽车与行人发生碰撞时，最大限度地保护行人。
hypermesh运用实例
运用HyperMesh软件对拉杆进行有限元分析1.1 问题的描述拉杆结构如图1-1所示，其中各个参数为：D1=5mm、D2=15mm，长度L0=50mm、L1=60mm、L2=110mm，圆角半径R=mm，拉力P=4500N。
求载荷下的应力和变形。
图1-1 拉杆结构图1.2 有限元分析单元单元采用三维实体单元。
边界条件为在拉杆的纵向对称中心平面上施加轴向对称约束。
1.3 模型创建过程1.3.1 CAD模型的创建拉杆的CAD模型使用ProE软件进行创建，如图1-2所示，将其输出为IGES格式文件即可。
图1-2 拉杆三维模型1.3.2 CAE模型的创建CAE模型的创建工程为：将三维CAD创建的模型保存为lagan.igs文件。
（1）启动HyperWorks中的hypermesh：选择optistuct模版，进入hypermesh程序窗口。
主界面如图1-3所示。
（2）程序运行后，在下拉菜单“File”的下拉菜单中选择“Import”，在标签区选择导入类型为“Import Goemetry”，同时在标签区点击“select files”对应的图形按钮，选择“lagan01.igs”文件，点击“import”按钮，将几何模型导入进来，导入及导入后的界面如图1-4所示。
图1-3 hypermesh程序主页面图1-4 导入的几何模型（4）几何模型的编辑。
根据模型的特点，在划分网格时可取1/8，然后进行镜像操作，画出全部网格。
因此，首先对其进行几何切分。
1）曲面形体实体化。
点击页面菜单“Geom”，在对应面板处点击“Solid”按钮，选择“surfs”，点击“all”则所有表面被选择，点击“creat”，然后点击“return”，如图1-5~图1-7所示。
图1-5 Geom页面菜单及其对应的面板图1-6 solids按钮命令对应的弹出子面板图1-7 实体化操作界面2）临时节点的创建。
点击页面菜单“Geom”，在对应面板中点击“nodes”按钮，在弹出的子面板中选择“on line”，选择如图1-8所示的五根线，点击“creat”，然后return，这样就创建了临时节点。
HyperMesh与ANSYS接口培训教程
圆管与方块接触实例圆管与方块接触模型如图所示：前提是在HyperMesh中画完网格。
一：创建材料Step1：user profile选择ANSYS；Step2：单击标签栏Utility-Material，在弹出的Material面板中选择New，创建材料属性；Step3：Name栏输入材料名称steel_1，ID号默认为1；Material type选择MP，Number of temp 选择1（表示与温度无关）；Step4：设置弹性模量EX=2e11，泊松比PRXY=0.3，静摩擦系数MU=0.15，单击Create完成创建。
二：创建单元类型Step1：单击标签栏Utility-ET Type，在弹出的ET Type面板中选择New；ET type number默认为1，ET Type name输入ET_1（默认），ELEMENT Type选择SOLID 95（20节点高阶单元）；Step2：注意SOLID 95为20节点二阶单元，而HyperMesh中画的网格为一阶单元，因此执行：工具栏Mesh-Assign-Element Order，在弹出的面板中选择change to 2nd，选择所有单元，并点击编办右侧的change order。
三：将材料以及单元类型赋给相应的单元Step1：单击标签栏Utility-Component Manager，在弹出的界面中，鼠标左键点击TUBE，Assign Values选择Mat Set No.以及1-steel_1，单击set完成TUBE下所有单元的材料赋值；Step2：Assign Values选择ET Ref. No.以及1-(ET_1)SOLID95，单击set完成TUBE下所有单元的单元类型的赋值；Step3：重复step1以及step2，给BLOCK赋材料以及单元类型。
注：Remarks栏中不出现错误提示，才表明赋值成功。
四：创建接触Step1：单击标签栏Utility-Contact Manager；在弹出的Create New Contact Pair界面中，Contact Type选择3D（体-体接触），其他保持默认；单击Pick Tatget选择接触面；Step2：component 选择TUBE并点击proceed，在弹出的Target Elements Selection中，双击Elements黄色按钮，此时在TUBE集合下自动创建了红色的表面单元；Step3：选择如下图所示的单元作为目标单元，并单击右侧的proceed；为降低计算时间，最好选择接触区域附近的表面单元。
基于ANSYS_LS_DYNA的进近灯光杆塔撞击应力数值仿真
第33卷 第2期 2011-2(上)【131】基于ANSYS/LS-DYNA的进近灯光杆塔撞击应力数值仿真Numerical simulation for pole impact stress analysis based on ANSYS/LS-DYNA张积洪，李德根ZHANG Ji-hong, LI De-gen（中国民航大学 航空自动化学院，天津 300300）摘 要：本文针对机场内进近灯光站点所使用的进近灯光杆塔，从应力分析的角度出发，利用有限元分析软件ANSYS，建立了飞机撞击进近灯光杆塔应力仿真的有限元模型，得到了灯塔的应力、速度、位移等参数。
从而为进近灯光杆塔易折结构设计、维护和损伤评估等提供理论上的支持。
验证了基于ANSYS/LS-DYNA非线性动力有限元分析方法在求解高速碰撞响应分析问题中的可行性。
关键词：撞击；应力；数值模拟；ANSYS/LS-DYNA中图分类号：TP391 文献标识码：A 文章编号：1009-0134(2011)2(上)-0131-03Doi: 10.3969/j.issn.1009-0134.2011.2(上).430 引言在机场内，各种各样的目视助航设施（例如进近灯光杆塔、气象设备、无线电导航设施）安装在靠近跑道、滑行道和机坪之处，飞机在着陆、起飞或地面操作中，偶然会碰撞上这些设施，而一旦碰撞上，必将会对飞机造成一定程度的损坏，所以这些设施设备及其支撑结构要求必须是易折的，并且其安装高度要尽可能地低，以保证飞机在碰撞到这些设施设备时不致失控。
刚性设计（左）的进近灯光站点正在由新的易折结构（右）代替，如图1所示。
图1 刚性设计（左）的进近灯光站点正在由新的易折结构（右）代替本文从应力的角度，采用有限元分析的方法，试图得到进近灯光杆塔灯塔在撞击过程中的应力，并进而分析进近灯光杆塔破断的原因，为易折结构的优化设计及其强度的提高提供一种方法和手段。
1 显式有限元动力分析的理论基础碰撞过程是一个瞬态的复杂物理过程，它包含以大位移、大应变为特征的几何非线性和以材料弹塑性变形为典型特征的材料非线性，这些非线性物理现象的综合作用结果使进近灯光杆塔塔碰撞过程的精确描述和求解十分困难。
基于HyperMesh和ANSYSLS-DYNA软件铸造过程有限元分析---吴香菊
基于HyperMesh和ANSYS/LS-DYNA软件锻造过程有限元分析吴香菊王伟吴会萍蔡梅王照坤李根沈阳黎明航空发动机（集团）有限责任公司海军驻沈阳地区航空军事代表室沈阳发动机设计研究所基于HyperMesh和ANSYS/LS-DYNA软件锻造过程有限元分析吴香菊1王伟2 吴会萍1 蔡梅1 王照坤1 李根31 沈阳黎明航空发动机（集团）有限责任公司2 海军驻沈阳地区航空军事代表室3 沈阳发动机设计研究所摘要：针对在工程中应用单一软件完成有限元分析的过程复杂、效率不高问题，文中综合应用HyperMesh和ANSYS/LS-DYNA软件完成网格划分、分析计算到结果处理整个过程。
实践表明，综合运用HyperMesh和ANSYS/LS-DYNA软件进行锻造过程有限元分析，有利于发挥二者的优点，提高有限元分析效率。
关键词：Hypermesh；ANSYS/LS-DYNA；锻造1 概述众所周知，CAE是先进制造技术的重要组成部分。
在工程应用中，各类专用有限元软件在几何建模、网格划分、分析计算及结果处理方面各有特色。
虽然很多情况下只需要某一软件就能完成整个有限元分析过程，但往往过程复杂。
HyperMesh是世界领先的针对有限元主流求解器的高性能前后处理软件。
它支持直接输入已有的三维CAD几何模型（UG，Pro/E，CATIA等），并且导入的效率和模型质量都很高，使得CAE分析工程师能够投入更多的精力和时间到分析计算中去。
