Amtax Compact 哈希在线氨氮分析仪使用说明书及培训手册
哈希说明书
DOC023.52.03233.Jan04
CODmax 化学需氧量分析仪 操作手册
○C HACH 2004. All rights reserved.
目录
第一章 技术规格…………………………………………………………………………… 4
第二章 引言………………………………………………………………………………… 5
第四章 校准与准备试剂…………………………………………………………………· 16
4.1 试剂成份……………………………………………………………………………… 16 4.1.1 硫酸汞溶液…………………………………………………………………… 16 4.1.2 重铬酸钾溶液………………………………………………………………… 18 4.1.3 硫酸溶液……………………………………………………………………… 18 4.1.4 零点标准溶液………………………………………………………………… 19 4.1.5 标准溶液……………………………………………………………………… 19 4.1.5.1 标准溶液的化测试验………………………………………………… 19
第十章 附件列表…………………………………………………………………………… 50
第2页
安全预防措施
污水处理厂HACH在线仪表监测操作手册---沈健
营口市东部污水处理厂在线监测仪表操作手册Amtax™ Compact氨氮分析仪一．测量原理在逐出容器瓶中，样品与逐出溶液混合，样品中的氨氮被转化成氨气，生成的氨气由隔膜泵转移到测量比色池中，氨气在测量比色池中与缓冲溶液混合，改变pH指示剂的颜色；比色法测量缓冲溶液颜色的改变，从而得到样品中氨氮的浓度。
二．仪表参数测量方法：PH比色指示，纳氏比色法测量间隙：13，15，20，或者30 分钟（可选）应用：测量水或废水中铵的浓度测量范围：0.2-1200mg/L NH4-H，根据试剂的不同，分为以下几段：0.2-12mg/L NH4-H2-120mg/L NH4-H20-1200mg/L NH4-H精度：测量值的＋2.5%或者0.2mg/L，二者中的较大者测量下限：0.2mg/L循环时间：13，15，20，或者30 分钟（可选）保存温度范围：5-40℃操作范围：10-40℃三．更换试剂1.根据所需的测量范围，一同随着分析仪器的还有以下某一套试剂：测量范围标准（250mL）逐出液（250mL）指示溶液（1L）0.2-12mg/L 28251-31 28254-31 28255-532-120mg/L 28258-31 28254-31 28256-5320-1200mg/L 28259-31 28254-31 28257-53备注：现在厂内出水口需购置的试剂量程为0.2~12mg/L的。
2.更换试剂：⑴．按住F1－F4 中的任何一个按键，持续3 秒钟。
⑵．选择Service 菜单。
等待至分析仪工作停止。
⑶．将瓶帽和管线从试剂瓶上拿下来，移走试剂瓶。
⑷．将新的试剂瓶安放在分析仪内部，并且将瓶帽和管线安在新的试剂瓶上。
⑸．选择Priming，将所有的软管充满试剂。
⑹．选择Calibrate，进行一轮校正循环，然后分析仪进入测量模式。
四．基本操作1.标液浓度的更改：F1 —﹢Settings（设置）—选Standard—通过F3、F4调整标液浓度跟试剂对应—按F2 确定。
Amtax Compact氨氮分析仪中文使用说明书
1.1.1 重要注意事项. .......................... .......................... .......................... ............. ...... ... ..6
4.1.1 测量模式....... ...................................…................................................................. 21 4.1.2 校正模式..... ......................................... ....….............. .............................................21 4.1.3 清洁模式.... .. .................................... …………………. ...........................................21 4.1.4 初始化模式.. ....................... ..............…….......................... .................................... 21 4.2 压力阀和泵管路安装....................................................................................................... 21 4.2.1 管线描述. ................. ..............…....................... ..............…...............................…. 21 4.3 测量池……………………………………………………………………..………............... ... 21 4.4 湿度感应器..... ………………………………………………………..………………............. 21
Amtax Compact 哈希在线氨氮分析仪使用说明书及培训手册
2、 更换计量管线
• 按住功能键中的一个持续3秒钟，
然后选择Service菜单。
• 将泵的卡盘卸掉。 • 注意卸掉原先的计量管线。 • 如果有必要的话，清洁一下泵的
转子，然后使用豌豆大小的一滴 硅树脂润滑脂（Cat.No. EZH051） 润滑泵的卡盘。
• 将新的计量管线安装好，重新夹
第17页/共28页
主要性能指标：
• 电源
• 电源供应
100-240 V＋10％，50/60Hz，安装目录：II
• 电源连接
3导线接线端通过仪器外壳1/2英寸大的电线孔与电源相连。使用18－
12或者相同规格的线规。
• 安全等级
I，接地保护
• 安装目录
II
• 继电器接触点 最大1A/24V
• 保险丝规格 250V，4A
凹槽中拔出来。
• 4． 把中部的按钮按住，把后部的管线
从凹槽中拔出来。5． 打开泵夹盘， 把夹盘上的管线断开。
• 6． 把仪器上的管线去掉。 • 7． 按以上相反的步骤，将新的管线安装好。在安装前使
用随仪器提供的硅酮润滑油将泵的滚子润滑。
注意：如果系统将关闭超过2天，把捏阀管线上的压力去掉 是非常重要的。将试剂瓶瓶帽上的管线去掉（防止倒 流），将捏阀上的卡盘打开，将捏阀上的管线移开。
• 6．至少清洁10分钟后，立刻把过滤器模块重新安装好。

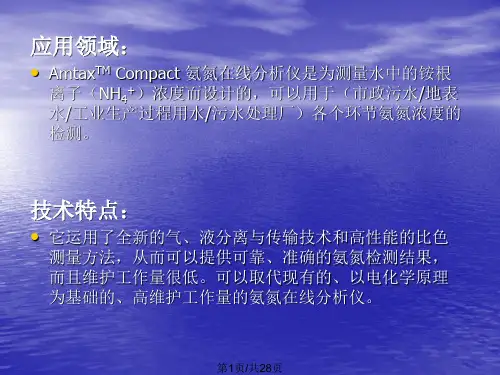

应用领域：
• AmtaxTM Compact 氨氮在线分析仪是为测量水中的铵根
离子（NH4+）浓度而设计的，可以用于（市政污水/地表 水/工业生产过程用水/污水处理厂）各个环节氨氮浓度的 检测。
技术特点：
• 它运用了全新的气、液分离与传输技术和高性能的比色
AMTAX哈希氨氮
EZZ056 LZX278 LZV173 LZV178 LZV144 LZV145 LZV180 LZV181 LZV182 LZV183 LZP361
AMTAX® compact - 性能指标
测量方法： 测量范围： 测量误差： 测量间隔： 结果显示： 信号输出：
操作环境： 电源： 安全级别： 尺寸(高×宽×厚)： 质量：
AMTAX® compact - 氨氮过程分析仪化学试剂
化学试剂 测量范围
标准溶液 (桶装250ml)
逐出溶液 (桶装500ml)
0.5~12mg/LNH4-N
LCW 837 (5 mg/L)
LCW 830
5~120mg/LNH4-N
LCW 838 (50 mg/L)
LCW 830
5~1200mg/LNH4-N
•LPV368.64.01110 -----Amtax Analyzer,0.5~12.0mg/L NH4-N,230VAC ( 美国HACH);
•LPV368.64.11110 -----Amtax Analyzer,5~120mg/L NH4-N,230VAC
(
美国HACH);
•LPV368.64.21110 -----Amtax Analyzer,50~1200mg/L NH4-N,230VAC ( 美国HACH);
•测量范围：0.02…2
•
0.1 1.0
... ...
20 80
mg/l mg/l
NNHH44--NN
•系统具备自动清洗功能；
•操作简单，维护方便；
•与Filtrax样品前处理系统配合使用；
•以图形或数字形式显示 NH4-N 浓度。
AMTAX® inter2 - 氨氮过程分析仪应用领域
氨氮全自动在线分析仪说明书
TR2336型氨氮全自动在线分析仪使用说明书LHTR-JC-0311090012012C190-11京制01080293号编制：审核：标准化：批准：中科天融（北京）科技有限公司TR2336型氨氮全自动在线分析仪使用说明书LHTR-JC-0311090012012C190-11京制01080293号中科天融（北京）科技有限公司目录序言 (III)1概述 (1)1.1产品特点 (1)1.2主要用途及适用范围 (1)1.3使用环境条件 (1)1.4安全 (1)2安全使用注意事项 (2)2.1一般情况的安全使用方法 (2)2.2容易出现错误的使用方法或误操作 (2)3结构特征与工作原理 (2)3.1总体结构 (2)3.2工作原理 (3)4技术特性 (4)4.1功能描述 (4)4.2技术规格 (4)5尺寸与重量 (4)5.1外形 (4)5.2安装示意图 (5)5.3重量 (6)6安装与调整 (6)6.1安装技术要求 (6)6.2安装程序与方法 (6)6.2.1拆箱 (6)6.2.2连接电源 (6)6.2.3连接水泵和通讯线 (6)6.2.4试剂安装 (7)6.3试运行分析仪 (7)7使用与操作 (9)7.1使用前准备和检查 (9)7.2使用安全注意事项 (9)7.3操作方法 (9)7.3.1主页 (9)7.3.2服务 (10)7.3.3查询 (15)7.3.4用户管理 (16)7.3.5帮助 (17)8故障维修 (18)8.1须知 (18)8.2错误 (18)9维护与检查 (19)10运输与贮存 (19)10.1运输 (19)10.2贮存 (19)11环保 (19)12试剂的配制 (19)12.1零点校正液的配制 (19)12.2显色剂 (20)12.3氧化剂 (20)12.4校正母液的配制 (20)13配件和部件清单 (20)14公司信息 (20)序言感谢您选择使用本公司生产的氨氮全自动在线分析仪（以下简称分析仪），本说明书介绍了本系列产品的安装、接线、操作等使用、保养、检查方面的内容，请您在阅读本使用说明书后再操作和使用本仪器。
Amtax+compact氨氮分析仪试剂配方
Amtax compact 氨氮分析仪试剂配方
在线氨氮分析仪 Amtax Compact 用到的试剂包括三种，分别为逐出溶液、标准溶液和指示溶液。（有 关哈希公司原装试剂货号，请向厂家办事处ቤተ መጻሕፍቲ ባይዱ询）
反应原理 氨气逐出比色分析法 被分析的样品和一种反应试剂混合，将溶液中的 NH4＋离子转化成氨气（NH3）。氨气就从被分析的样品种 释放出来。然后把氨气转移到测量池中，重新溶解在指示溶剂之中。这将引起溶液颜色的改变，用比色法 进行测量。 系统能够用标准溶液自动校正。此标准溶液随同分析仪一起提供。
1.如何配制逐出溶液 1.1 药品清单 (1) NaOH 颗粒 (2) Na2EDTA 粉未 (3) 去离子水 1.2 容器 1 升药桶标准配备 1.3 器具 天平 1 升量筒 500ml 1000ml 塑料烧杯各一个 药匙 漏斗粉未 注所有器具都要先用 1M 热盐酸溶液清洗再用去离子水漂洗 1.4 制备步骤 参见下表准确量取定量的药品 一升要求的药品 NaOH 200 g Na2EDTA 7.5 g 制备步骤： 1. 往 1 升容器中加 0.6 升去离子水 2. 往容器中小心地添加经准确称量过的 NaOH 3. 旋紧容器
试剂配方 逐出溶液：氢氧化钠 5M/L+Na2EDTA7.5g/L 标准溶液：氯化铵(NH3-N 5/50/500mg/L) 指示溶液： 1.磷酸二氢钾:1.38% 2.溴甲酚紫钠盐:68.5mg/L 3.醋酸钠:1.5mg/L 4.2-羟基-2-甲基丙胺磷酸盐:6mg/L 5.3-羟基丙酸钠:1mg/L 6.氮三甲撑磷酸钠:1mg/L 用去离子水配制
Amtaxinter2 氨氮在线分析仪操作手册
包装内容：1套消耗品试剂A和B LCW802（包括添加剂A+B）零点标液 LCW804标准溶液（5mg/L） LCW803或（35mg/L） LCW808清洗溶液 LCW 819手册维护时间表工程测试认证附件包 LZV 088 1根排水管，6m LZP5731根集水盘排水管 LZP5741套螺纹帽 LZV 304目录（2001年8月版，来自于SW第一版）1 保修和责任 (4)2 测量参数 (4)3 安装 (5)3.1 仪器尺寸图 (5)3.2 安装环境 (7)3.3 进水管和出水管连接 (8)3.4 电路连接 (11)4 试运行 (13)4.1 密码保护 (13)4.2 关机 (14)5 分析单元 (14)5.1 功能描述 (14)5.2 管道 (16)5.3 蠕动泵 (21)5.4 搅拌容器 (22)5.5 溢流容器 (23)5.6 光度计模块 (23)5.7 捏阀 (25)5.8 湿度传感器 (26)5.9 冷却系统...........................................26 6 化学品. (27)6.1 试剂 (27)6.2 反应原理 (28)6.3 安全指南 (29)6.4 试剂分配和收集 (30)7 软件菜单系统 (30)7.1 菜单概观 (31)7.2 [+DEVICE DATA]菜单 (32)7.3 [+SIGNALS]菜单 (34)7.4 [+SERVICE]菜单 (35)7.5 [+Status]菜单 (36)7.6 测量数据表 (36)8 维护 (37)8.1 维护时间表 (37)8.2 更换试剂 (38)8.3 清洗 (39)8.4 更换管道 (39)8.5 AQA (39)9 试剂和零部件 (40)10 技术数据 (42)1 保修和责任DR LANGE公司保证其交货的产品没有任何材质破损和/或处理错误，如果出现任何破损部件，我们公司将负责免费修理或更换。
Amtax sc
AMTAX sc氨氮分析仪说明典型应用：适用于饮用水/地表水/工业生产过程用水/污水处理工艺过程中氨氮浓度的检测以及废水排放口氨氮浓度监测仪器特点：● 测量范围广，有三档量程可供选择● 可适应不同种类污水的要求● 响应时间快● 试剂可以至少使用3 个月，极低的运行费用● 具有自动清洗和自动标定功能● 即插即用型全功能数字控制器● 最低检测限需为0.05mg/L，NH4-N● 分析仪具有自诊断系统●可供选配的先进采样预处理系统响应时间⊗ 现有仪器技术参数有局限性。
AMTAX compact的响应时间至少为13分钟。
包括5～10分钟的FILTRAX样品前处理系统的供样时间（取决于管路的长度）。
对于某些闭路控制的应用场合，总的响应时间需要18～23分钟。
AMTAX sc可以很好的解决这一问题。
包括样品前处理在内的最小的响应时间为5分钟。
检测限低⊗ 当前的仪器AMTAX compact不能提供足够低的检测限。
AMTAX compact的最低检测限为0.2 mg/l NH4-N。
⊕AMTAX sc更低检测限：AMTAX sc的最低检测限为0.05 mg/l NH4-N。
与其它的传感器和参数组合匹配：⊗ 当前的仪器AMTAX compact是单机仪器。
它们使用的是普通的菜单结构。
不能与其它的传感器和分析仪组合。
⊕ AMTAX sc使用的是DSF标准。
它可以与目前我们的sc控制器平台上的所有传感器组合，今后也可以。
目标市场:AMTAX sc基本目标市场是市政和工业污水以及饮用水市场。
AMTAX sc完成了sc平台上的营养盐监测，与数字化传感器家族完全兼容。
将所有的这些传感器组合在sc平台上可以满足绝大多数用户的需求。
氨氮测量在大多数情况下与溶解氧、硝氮和悬浮固体浓度一起使用。
目前，没有一家竞争对手可以提供像HACH公司这么多种类的测量营养盐、悬浮固体和电化学参数的传感器，并将这些传感器组合到一个通用的平台上。
Amtax compact
•模拟信号输出：一个 0/4~20mA。
•一个报警继电器。
可以选购：
•两个上、下极限值继电 器。
•DIN 测量总线接口
2通道模式：
•第二个 0/4~20mA 模拟 信号输出。
•第二套 上、下极限值 继电器。
五、安装及调试
仪 器 尺 寸 图
222.5
641.0
标准课件
F1
Y
F2 F3
ZOOM
X
F4
Warning: If the power plug is removed (i.e. to connect the system permanently to the power supply) a 2-pole cut-off switch must be
19
+ Current 2
20
- Current 2
21
Screening current 2
22
Unused
23
G DIN measurement bus
24
RB DIN measurement bus
25
RA DIN measurement bus
26
TB DIN measurement bus
• 当Amtax Compact出现“Calib. factor”报警时，说明仪器校准没有成功。“Calib. factor”值允许的范围为0.2-2.0，当超出这个范围时，仪器将报错。
• 当仪器校准通不过时，可能的故障原因包括： 1.管路老化或堵塞。包括蠕动泵管和气体管路。 2.试剂问题。试剂缺乏、过期或者标液浓度不对。 3.气泵吹气量不足或不能吹气。尤其是一些使用了好几年的仪器。 4.光度计问题。观察信号菜单中的光度计电信号值，一般在校准的 Zero动作时， MES-N和 MES的值在3000多左右，在反应过程中，MES会明显降低。如果光度计 信号太弱，则需要更换（图一）。
AMTAX COMPACT氨氮分析仪
５－４０℃ １０－４０℃ ４０℃时 ９０％
13
产品选型
ＡｍｔａｘＴＭ Ｃｏｍｐａｃｔ 氨氮在线分析仪
ＡｍｔａｘＴＭ Ｃｏｍｐａｃｔ 氨氮在线分析仪：
（注：ＡｍｔａｘＴＭ Ｃｏｍｐａｃｔ 氨氮在线分析仪随机配置了一个月的化学试剂，一本仪器操作手册， 一套一年用的易磨损零配件， 一份维护计划表格， 一份产品出厂测试证书。）
技术指标
通用技术指标
显示屏
ＬＣＤ，测量结果可以用图形或数字形式显示
机箱
ＩＰ５４；仪器只供室内安装
尺寸（高×宽×深） ６４０×３５０×２２０ｍｍ
重量
约 １０ｋｇ（不含试剂）
安装方法
墙面安装
测量方法
空气逐出，纳氏试剂比色法
测量间隔
１３，１５，２０， ３０ 分钟（可调）
应用领域
（最 小 距 离）
（注 : Ｆｉｌｔｒａｘ 样品 预处理系统与后续 的水质在线分析仪 要安装在同一水平 高度）
水质在线分析仪 需要安装在通风 干燥的室内环境 中，避免阳光直射 和滴水雨淋
图 ９ ＡｍｔａｘＴＭ Ｃｏｍｐａｃｔ 氨氮在线分析仪安装尺寸示意图
11
ＡｍｔａｘＴＭ Ｃｏｍｐａｃｔ 氨氮在线分析仪
１．电源线连接
ＡｍｔａｘＴＭ Ｃｏｍｐａｃｔ 氨氮在线分析仪
电源线连接盒
如果将电源插头移走，必须安 装一个适当规格的双刀双掷电 源开关，以便在需要时，切断 仪器供电电源
打开的机箱
保险丝 ２５０Ｖ 慢熔
地线，连接到信号输 入／输出板上，见图 ３
地线 火线／黑色 零线／白色
图 ２ 电源线连接示意图
安装等级
氨氮在线分析仪操作手册
04
PART FOUR
仪器的常用操作之查看界面
查看
开机后，按“查看”键可以查看
历史数据
参数设置 历史报警
数据趋势图
其他参数 监控画面
4.1 查看历史数据
在开机画面按“查看”键，按“历史数据”进入，如下图：
4.2 查看趋势图
按“趋势图”键，输入年、月、日，按“查询”键，如下图：
THANK YOU FOR YOUR ATTENTION!
“查看”、“监控”键与查看功能同。 长按“服务”键三秒钟，松开，进入服务页面，服务功能包括：“清洗”、 “测量”、“校正”、“紧急停止”、“功能测试”等。
注意：进入服务页面时，仪器将自动停止所有正在进行的工作！
5.1 清洗
长按“清洗”键，直至仪器启动。清洗功能是用热浓硫酸、蒸馏水清洗定 量、消解等管路。
5.2 测量
长按“测量”键，直至仪器启动。测量功能是仪器立即做样，测量水样。
5.3 校正
长按“校正”键，直至仪器启动。校正功能是仪器立即标定，标定完后立 即测量水样一次。
5.4 功能测试
长按“功能测试”键，仪器键入下一画面，如下图（9孔切阀）：
12孔切阀功能测试图：
蠕动泵功能键： 返回键。
分析仪的排水是危险废物，必须由专门的废物处理公司进行处理。
试剂的放置
为安全起见，请遵守下列各条： 穿上安全服（实验工作服）； 戴上安全眼罩/面罩；戴橡胶手套； 按照软管上的标签对应放置好试剂瓶，在从试剂瓶中抽出或插入软 管时，要特别注意，防止软管抖动使软管壁上的腐蚀有毒试剂飞溅 到周围物体，切记要及时擦拭掉飞溅出的试剂液滴。
哈希成功研发新一代Amtax Compactll 氨氮在线自动监测仪
（ Ｈ ｅ ｆ ｅ ｉ Ｃ ｅ ｍｅ ｎ ｔ Ｒｅ ｓ ｅ ａ ｒ ｃ ｈ ａ ｎ ｄ Ｄ ｅ ｓ ｉ ｇ ｎ Ｉ ｎ ｓ ｔ ｉ ｔ ｕ ｔ ｅ ， Ｈｅ ｆ ｅ ｉ ２ ３ ０ ０ ５ １ ， Ｃ ｈ ｉ ｎ ａ ）
Ａｂｓ ｔ ｒ ａｃｔ ：Ｂ ａ ｓ ｅ ｄ ｏ ｎ ｔ ｈ ｅ ａ ｃ ｔ ｕ ａ ｌ ｃ ａ ｓ ｅ ｓ ｉ ｎ ｔ ａ ｉ ｌ ｇ ａ ｓ ｓ ｙ ｓ ｔ ｅ ｍ ｏ ｆ ｇ ａ ｒ ｂ ａ ｇ ｅ ｉ ｎ ｃ ｉ ｎ ｅ ｒ ａ ｔ ｏ ｒ ， ｔ ｈ ｅ ｐａ ｐ ｅｒ ｍａ ｋ ｅｓ ａ ｃ ｏ ｍｐ ａｒ ａ ｓ ｉ ｏ ｎ ｂ ｅ ｔ ｗｅ ｅ ｎ
次 严重 的结 露 ，运行 参数 和排放 指标 仍然 较 好 ，特别 是使用 寿命 完全 可 以与Ｐ Ｔ Ｆ Ｅ 滤料 相
注 ：排放浓度摘 自环保验收测试报告 。
媲 美 ，从性 价 比看 ，垃圾 焚烧尾 气处 理 系统
从表４ 可 以看 出 ，由于玻纤 ＋ Ｆ Ｅ 混 纺覆膜 滤料出 现过严重的糊袋 ，所以运行阻力 明显高 于 Ｆ Ｅ 。糊袋后 的滤袋透气性降低 ，污染 物排放 指标反 而优于 Ｆ Ｅ 。从
ｉ ｆ ｌ ｔ ｅ ｒ ｉ ｎ ｇ ｍａ ｔ ｅ ｒ ｉ ａ ｌ ｓ ｏ ｆ “ ｓ ｐ ｕ ｎ ｇ ｌ ａ ｓ ｓ＋ ＰＴＦ Ｅ ｍｉ ｘ － ｓ ｐ ｉ ｎ ｎ ｉ ｎ ｇ ”ａ ｎ ｄ ｔ ｈ ｅ ｕ ｔ ｉ ｌ ｉ ｚ ａ ｔ ｉ ｏ ｎ ｏ ｆ＋ ＰＴＦ Ｅ ｉ ｆ ｌ ｔ ｅ ｒ ｉ ｎ ｇ ｍａ ｔ ｅ ｒ ｉ ａ ｌ ｓ ． Ｋｅｙｗ ｏｒ ｄｓ： ｔ ａ ｉ ｌ ｇ ａ ｓ ｏ ｆ ｇ ａ ｒ ｂ ａ ｇ ｅ ｉ ｎ ｃ ｉ ｎ ｅ ｒ ａ ｔ ｉ ｏ ｎ； ｉ ｆ ｌ ｔ ｅ ｒ ｉ ｎ ｇ ｍａ ｔ ｅ ｒ ｉ ａ ｌ ｓ ｏ ｆ ｓ ｐ ｕ ｎ ｇ ｌ ａ ｓ ｓ ； ＰＴＦ Ｅ ｉ ｆ ｌ ｔ ｅ ｒ ｉ ｎ ｇ ｍａ ｔ ｅ ｒ ｉ ａ ｌ ｓ
美国哈希 仪器专用试剂使用说明
USEPA认证的高科技的测试方法——国际通用标准 最小的前处理和最短的准备时间——降低时间成本 更精确的测试结果和更好的数据重现性——确保测试精度 更少的依靠个人技术与更简捷的操作方法——提高工作效率 更少的接触化学危险品和更少的废液处理——安全环保健康
哈希试剂类别
20636-00
20639-00（总硬 度和钙硬度）
20631-00
20633-00
24218-00
数字滴定器
1、选择相应的试剂筒，将试剂筒旋转固定在滴 2、根据操作手册加入样品以及相
定器上。
应的缓冲液或指示剂。
3、拿掉试剂筒的帽子安上引流管，如果是手持 滴定使用 180 度引流管，如果使用滴定架选择 90 度引流管。排除气泡后使滴定器归零。
哈希公司还提供多种现场水质测试组件（非仪器类），这些 测试组件使用不同的方法和化学试剂进行水样的测定，产品 简单、操作方便、测量精度高。
哈希公司提供的测试组件包括： ① 试纸 ② 比色柱 ③ 比色盘 ④ 计数滴定器 ⑤ 数字滴定器
试纸
• 哈希公司提供的水质测试试 纸是一类非常简单、经济的 水质测试产品，可对多个参 数作半定量分析。
粉枕试剂
• 易得到精确的结果：HACH 公司通过严格
的质量管理和先进的生产工艺，保证每个批 次的试剂都具有良好的重现性
• 最小的废液处理量：由于预制试剂为每种
特定反应提供了准确剂量的试剂，所以没有 过量的试剂需要处理，因此可以降低废液处 理的费用，减少与有毒化学品接触的机会• 一次性包装：每次测来自只需一个粉枕包，无比色柱
• 比色柱使用方法如下：先将预 制试剂和水样在立体柱中混合 ，然后将产生的颜色同五个不 同色阶对比即可得到测量结果 。
哈希COD在线监测仪操作规程
电仪部内部资料哈希COD在线监测仪操作规程哈希COD在线监测仪操作规程一、设备工作原理设备工作原理：1、检测原理：水样、重铬酸钾、硫酸银溶液（催化剂）和浓硫酸的混合液在消解池中被加热到175℃，在此期间铬离子作为氧化剂从Cr6+价被还原成Cr3+而改变了颜色，颜色的改变度与样品中被氧化物质的含量成对应关系，仪器通过比色换算直接将样品的COD显示出来。
2.检测过程：（1）测试前仪器自动抽取新鲜的样品清洗进样管道；（2）仪器使用活塞泵进样，活塞泵不与样品、试剂直接接触；（3）试剂（硫酸汞、重铬酸钾、硫酸包括催化剂）也通过活塞泵吸入，（4）通过气泡的方式混合样品和试剂；（5）仪器关闭消解试管的两端的阀门后，加热电阻丝将样品和试剂的混合溶液迅速地加热至175℃；（6）测量系统按照仪器参数的设定值自动控制消解时间；（7）溶液冷却后，由活塞泵排出溶液。
（8）仪器按预设置的校准时间和清洗时间自动地对仪器进行校准和清洗。
（9）根据实际校准系数，微处理器单元计算出经过自动温度补偿后的COD值。
COD设备结构说明图试剂型号：LCW2401、硫酸溶液2.5升（强腐蚀）；2、重铬酸钾溶液1升；3、硫酸汞溶液1升（剧毒）；4、零点校准溶液0.5升；5、标准溶液0.25升V1：消解试管入口阀V2：空缺水平阀V3：样品阀V4：排放阀V5：重铬酸钾阀V6：消解阀V7：95硫酸阀V8：硫酸汞阀V9：标液阀V10：空气消解阀3.COD设定-SETTING项：（1）digest.time消解时间：30分钟；（2）Mea.intervall测量间隔时间：COD、NH3-N设定，4小时采样周期；（3）cur.range：1#COD：0~5000mg/L、2#COD：0~500mg/L、NH3-N:0~120mg/L；（4）cleaning清洗：三天一次；（5）calibration校准：自动校正周期三天一次；COD设定-SERVICE项：（1）flush冲洗：冲洗所有管路（60秒）；（2）cleaning清洗：启动自动清洗，然后进行测量；（3）calibration校准：启动自动校准，然后进行测量（60分钟）；（4）CONTROLUNIT控制单元：复位控制器列表，仅处理电子问题；注意：进入SERVICE项产生以下动作（轻易不要进入该项）COD测量仪立即停止测量；仪表回到初始状态，消解管释放压力，排空，冷却；存储最后一次的有效测量值；所有的输出都保持为他们的最后状态值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中；
• 捏阀打开，泵入空气，将管道
中残余的试剂清除干净，同时 在逐出瓶中待测样品与逐出溶 液在空气的作用下充分混合并 发生化学反应。
• 隔 送膜 到泵 比随 色时池将中产，生从的而氨改气变指NH示3传
剂的颜色；
• 经过一段时间，LED光度计再
次对样品进行测量，并且和反 应前的测量结果进行比较，从 而计算出氨氮的浓度值。
测量范围。
• 1． 按住任一个功能键3秒钟直到菜单出现。 • 2． 选择“setting”菜单。 • 3． 选择“range”。 • 4． 选择需要的测量范围。
精品课件
仪器工作模式 ：
• 1、测量模式
当测量循环过程开始后，逐出反应器用水样进行清洗， 以去除残留的干扰物。然后，样品进入逐出反应器同时指 示液进入测量池。然后逐出液进入逐出反应器。最后泵把 氨气带入测量池，颜色的变化通过比色测定。
技术特点：
• 它运用了全新的气、液分离与传输技术和高性能的比色
测量方法，从而可以提供可靠、准确的氨氮检测结果， 而且维护工作量很低。可以取代现有的、以电化学原理 为基础的、高维护工作量的氨氮在线分析仪。
精品课件
测量范围：
根据试剂的不同，分为以下三个量程：
• 0.2-12mg/L NH4 -N • 2-120mg/L NH4 -N • 20-1200mg/L NH4 -N
+ 4
）浓
度时，如果水中浮油和油脂的浓度很高，请使用不受废水
中浮油和油脂影响的其它超滤装置。
精品课件
精品课件
• 水质在线分析
仪需要安装在 通风干燥的室 内环境中，避 免阳光直射和 滴水雨淋
Filtrax 样品预处理系统与后续的水质在线分析仪要 安装在同一水平高度
精品课件
溢流器的安装：
• Filtrax 样品预处理系统可以最多向3台分析仪器提供待
a． 按住功能键3秒钟。 b． 选择“service”菜单选项。然后可能需要等待一段时 间。 c． 选择“prime”，然后选择“OK”。仪器会进行2 分钟的初始
化进程，此进程结束 后自动切换到测量模式。
• 5． 检查测量范围，如果精必品要课件的话对其进行调整
设定测量范围：
要改变测量范围，必须置入合适的试剂，同时在菜单中改 变
精品课件
AmtaxTM Compact 氨氮在线分析仪的安装
含有悬浮固体的样品在进入AmtaxTM Compact 氨氮在线分
析仪之前，必须进行适当的样品预处理，我们建议：
•
当测量曝气池和二沉池出水口水中铵根离子（
NH
+ 4Βιβλιοθήκη ）浓度时，请使用我公司生产的FILTRAX 样品预处理系统；
•
当测量进水口和初沉池出水口水中铵根离子（NH
测 样品。
• 每台仪器可以分析多至2个样品，提高仪器使用效率 (需
要另配一个捏阀) 。 精品课件
仪器的启动 ：
• 1． 保证试剂被正确的安装分析仪的管线在泵和捏阀中正
确安装，分析仪产 生的废水排到适当的地方。
• 2． 将水样连接到分析仪，保证它通过溢流器的速度在
100mL/hr左右。
• 3． 给仪器供电后（交流电），测量模式会立刻启动。 • 4． 将仪器按照如下方式初始化：
内，其颜色改变程度和样品中的铵根离子浓度成正比，因
此，通过测量颜色变化的程度，我们就可以计算出样品中
铵根离子的浓度 。
精品课件
仪器工作原理：
• 在每一个测量周期的开始阶段，
为了彻底清除上一次测量的残 余物，仪器将连续两次用待测 样品清洗逐出瓶；
• 然后，待测样品、逐出溶液分
别被送到逐出瓶和比色池中， 此刻，在比色池中，LED 光度 计进行清零测量；
• 2 、校正模式
除了用已知浓度的标准溶液代替待测水样之外，其他方 面校正模式和测量模式一样。
• 3、清洁模式
分析仪有一个使用逐出溶液的自动清洁工作循环过程。 清洁循环的频率可以通过“setting”菜单编程也可以从 “service”菜单手动激活。逐出溶液用泵抽上来经过塑 料管到达逐出反应器。几秒钟以后，清洁溶剂被排走，系 统用样品润洗。
杯中。
• 用原来的瓶盖密闭试剂瓶。
• 打开Service菜单（按住功能键F1－F4中的任何一个持续3
秒钟，然后选择Service）。
• 选择Flush选项，等待直到冲洗过程结束。
• 打开泵的夹盘。
• 把捏阀的管线拿走。
• 将电源切断。
精品课件
3、更换试剂
• 1．按住F1－F4中的任何一个按键，持续3秒钟。 • 2．选择Service菜单。等待至分析仪工作停止。 • 3．将瓶帽和管线从试剂瓶上拿下来，移走试剂瓶。 • 4．将新的试剂瓶安放在分析仪内部，并且将瓶帽和管线
注：一般污水排放的氨氮指标大约为25mg/L NH4 -N以下，所以用于污水检测时（尤 其是经过环保处理过的污水），量程应选 2-120mg/L NH4-N比较有实际意义。
• 含有悬浮固体的样品在进入AmtaxTM Compact 氨氮在线分
析仪之前，必须进行适当的样品预处理（FILTRAX 样品预 处理系统或的其它超滤装置。）
精品课件
化学反应原理：（逐出法）
•
逐出瓶：
NH
+ 4
+ OH -
→
NH3↑ + H2 O
在逐出瓶中，经过预处理的样品首先和逐出溶液混合，从
而，将样品中的铵根离子转换成呈碱性的NH3 。
•
比色池：
NH3
+
H+
→
NH
+ 4
在隔膜泵的作用下，氨气NH3 被传送到比色池中，与比
色池中的指示剂反应，以改变指示剂的颜色。在测量范围
• 4、初始化模式
在初始化模式中，分析仪把试剂管充满液体，冲洗空气 管线，准备进入测量模式。精品课件
仪器维 护 ：
1 、日常维护 可以保证分析仪的正常工作。另外有一个单独的维护程 序包含在分析仪中
精品课件
2、关闭仪器（系统冲洗）
• 为了防止堵塞，在关闭仪器前请用蒸馏水对整个系统进行
冲洗。
• 将试剂瓶上的瓶帽和管线拿下来，浸没在有蒸馏水的烧
AmtaxTM Compact 氨氮在线分 析仪
徐夫涛
2012年8月8日
精品课件
北京新敏兴业环境科技发展有
限公司
技术部
应用领域：
• AmtaxTM Compact 氨氮在线分析仪是为测量水中的铵根离
子（NH4+）浓度而设计的，可以用于（市政污水/地表水/ 工业生产过程用水/污水处理厂）各个环节氨氮浓度的检 测。
安在新的试剂瓶上。
