2021年九年级物理上册 3.4 电压和电压表的使用教学案(新版)苏科版

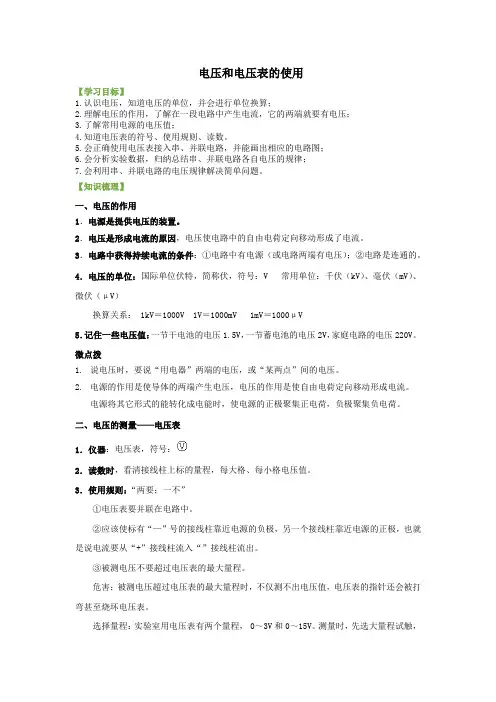

13.4电压和电压表的使用教案-苏科版物理九年级上册
电压和电压表的使用【学习目标】1.认识电压，知道电压的单位，并会进行单位换算；2.理解电压的作用，了解在一段电路中产生电流，它的两端就要有电压；3.了解常用电源的电压值；4.知道电压表的符号、使用规则、读数。
5.会正确使用电压表接入串、并联电路，并能画出相应的电路图；6.会分析实验数据，归纳总结串、并联电路各自电压的规律；7.会利用串、并联电路的电压规律解决简单问题。
【知识梳理】一、电压的作用1．电源是提供电压的装置。
2．电压是形成电流的原因，电压使电路中的自由电荷定向移动形成了电流。
3．电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是连通的。
4．电压的单位：国际单位伏特，简称伏，符号：V 常用单位：千伏（kV）、毫伏（mV）、微伏（μV）换算关系： 1kV＝1000V 1V＝1000mV 1mV＝1000μV5．记住一些电压值：一节干电池的电压1.5V，一节蓄电池的电压2V，家庭电路的电压220V。
微点拨1.说电压时，要说“用电器”两端的电压，或“某两点”间的电压。
2.电源的作用是使导体的两端产生电压，电压的作用是使自由电荷定向移动形成电流。
电源将其它形式的能转化成电能时，使电源的正极聚集正电荷，负极聚集负电荷。
二、电压的测量——电压表1．仪器：电压表，符号：2．读数时，看清接线柱上标的量程，每大格、每小格电压值。
3．使用规则：“两要；一不”①电压表要并联在电路中。
②应该使标有“—”号的接线柱靠近电源的负极，另一个接线柱靠近电源的正极，也就是说电流要从“+”接线柱流入“”接线柱流出。
③被测电压不要超过电压表的最大量程。
危害：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。
选择量程：实验室用电压表有两个量程， 0～3V和0～15V。
测量时，先选大量程试触，若被测电压在3V～15V之间，可用15V的量程进行测量；若被测电压小于3V，则换用小的量程。
13.4电压和电压表的使用三教案(苏科版九年级上)
主备人用案人授课时间年月总第课时课题课型课教学目标1、通过与水流的类比了解电压的概念2、知道电压的单位，学会正确使用电压表3、通过探究知道串联电路和并联电路电压的关系重点通过探究知道串联电路和并联电路电压的关系难点通过探究知道串联电路和并联电路电压的关系教法及教具U形管连通器一个，干电池一节，小灯泡一个，开关一个，导线若干条。
教学过程教学内容个案调整教师主导活动学生主体活动教师演示学生观察串联电路两端的总电压与各部分电路上的电压有何关系？并联电路两端的总电压与各支路两端的电压有何关系？师生归纳1．串联电路两端的总电压等于各部分电路两端的电压之和．2．并联电路两端的总电压跟各支路两端的电压都相等．练习检测与拓展延伸一、是非题：1．电路是有电流，就一定有电压。
( )2．电路是有电压，就一定有电流。
( )3．用电压表测量电压时，流过它的电流是很大的。
( )二、填充题1．用图6中所示电压表，可测得蓄电池组b、c两点间的电压是______伏。
2．图7所示电路中，电源是4节干电池串联成的电池组。
图(a)中，电键闭合前电压表示数为______伏，闭合后示数为______伏。
图(b)中，开关闭合前电压表示数为______伏，闭合后示数为______伏。
图1V LS图2教学过程教学内容个案调整教师主导活动学生主体活动3．为了使蓄电池能向外供电，需要先给它______电，这时要把蓄电池的正、负极分别接到另一个电源的______、______极上。
电流从蓄电池______极流入。
蓄电池放电时，电流从它的______极流出。
图8所示有关蓄电池的两个电路，其中蓄电池充电和放电的电路示意图分别是图______和图六、图2，电源电压为6V，开关S闭合后，灯________，电压表示数___________。
（选填“0”或“等于6V”或者“无法确定”）七、下列关于电源的作用的描述中正确的是（）A．电路中只要有电压，就有电流产生 B．电路中只要有电流，就一定有电压C．电路中的电流与电压总是同时存在的 D．以上说法均不正确课后反思与经验总结学生实验记录实验结果并总结实验结论板书设计（用案人完成）13.4电压和电压表的使用1、电压是形成电流的原因，电源的作用就维持正负极有一定的电压。
九年级物理上册 134 电压和电压表使用教案 苏科版 教案
（1）并联
（2）正进负出
（3）不要超量程使用
（4）可以直接接电源，测量电源电压。
教学
反思
2、在学生交流和讨论电压表的量程和分度值
【复备】
三、电压表的读数与读数练习
1、讨论读数的方法（归纳）
2、练习读数
【复备】
四、电压表的使用
1、演示电压表的并联
2、结合视频学习电压表的使用方法
【复备】
五、课堂反馈：
【复备】
六、课堂小结
七课后作业《学习与评价》
板
书
设
计
第十三章 电路初探
四、电压和电压表使用
电压和电压表使用
课型
新授课
课时安排
1
授课时间
教
学
目
标
1．通过与水压的类比了解电压的概念，知道电压的单位。
2．学会正确使用电压表。
重点
认识电压、了解电压表及使用
难点
电压表的使用
教学
准备
1.实验器材十套
2.PPT课件
教学过程
一、新课引入
1、动画播放：电压与水压
【复备】
二、了解电压表
1、利用视频：展示电压表
九年级物理上册 电压和电压表的使用教案 苏科版 教案
（5）工业电压380V练习：220伏=千伏=毫伏。
3、观察电压表（接线柱、量程、分度值）学生人手一只，让学生自已归纳，得出结论大量程：，0～15V、0.5V小量程：0～3V、0.1V电压表的读数：同座位两人，互问互答，务必掌握边演示边讲解4、电压表的使用：（实物讲解）（1）电压表要并联在电路中。
（2）“＋”“－”接线柱的接法要正确。
（3）被测电压不要超过电压表的量程。
练习：（1）把一个灯泡接人电源的电路中，用电压表测出小灯炮两端的电压，画出电路图，并标出电压表的“＋”、“一”接线柱。
（2）在两个灯泡L1、L2串联的电路中，用电压表测小灯泡L1两端的电压，画出电路图，并标出电压表的“＋”、“一”接线柱。
（3）在图右所示的电路中，电压表测量的是哪个灯泡两端的电压，并在电压表两端标出它的“＋”、“一”接线柱。
先取三节干电池，分别测出每节电池的电压。
再将这三节干电池串联成电池组，测出串联电池组的电压，将测得的数据记到表1内。
分析串联电池组的电压跟各节干电池电压之间的关系，写出结论。
板书设计§13.4 电压和电压表的使用1、电压使电路中形成了电流。
电源是提供电压的装置2、电压（U）的单位：国际单位：伏特（伏）V常用单位：千伏（kV），毫伏（mV），微伏（uV）。
1 kV=103 V 1 mV=10-3V 1 μV=10-6V3、电压表的使用：（实物讲解）（1）电压表要并联在电路中。
（2）“＋”“－”接线柱的接法要正确。
（3）被测电压不要超过电压表的量程。
4、在串联电路中，串联电路两端的总电压等于各部分电路两端的电压之和。
在并联电路中，并联电路两端的总电压和各支路两端的电压相等。
教后感初三物理学案课题：§13.4 电压和电压表的使用主备: X军审核: 初三物理备课组 2009.11.4 某某______ 预习课本P.71-75，完成下列试题：1、电压使电路中形成了。
是提供电压的装置。
2、电压的单位：国际单位：，常用单位：380V= kV,1.5 V= mV3、4节干电池串联成电池组，总电压应为（）Ａ．1．5伏Ｂ．2伏Ｃ．6伏Ｄ．8伏4、我国家庭电路的电压是，一节干电池的电压是5、下列关于电压表的使用规则中，不正确的是（ ）A.电压表要与被测电路并联 B.可用试触法来判断被测电压是否超过量程C.电压表的量程不能超过被测电压D.电流必须从“＋”接线柱流进电压表 6、按照电路图连接实物图7、某同学用电压表测电压时，电压表的指针偏转超出刻度X 围，如图，他应该选择的量程 ，如果电压表的指针反向偏转，如图乙所示，这是因为电压表的正负接线柱。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2019-2020年九年级物理上册 13.4 电压和电压表的使用教学案1（新
版）苏科版
【学习目标】：
1、知道电压是使电路中形成电流的原因．知道电压的单位及单位之间的关系．
2、知道电压表的作用及在电路中的符号．能正确读出电压表的示数．知道电压表使用规则
【重点难点】
电压表的读数及使用规则．正确使用电压表测电压．
【学习过程】
水流形成的原因：水管两端存在着水压差；电流形成的原因是什么呢？
一、自主先学内容：P75—79
1、阅读图13-25，电压与水压的比较：
类比：电灯→开关→导线→电压→
2、电路中电流的形成是由于。
（电压是使电路中形成电流的原因），电源是提供的装置．
3、电压用字母表示，电压的单位：，简称，用字母表示．
关系：1KV=1000V 1V=1000mV
4、常见的电压值：
一节干电池的电压一节蓄电池的电压 n节干电池串联成的电池组电压
照明电路（家庭电路）电压：对人体安全的电压：不高于36V
5
6、电压表的使用规则：
（1）使用前应先检查。
（2）必须把电压表联在电路中，使电流从“”接线柱流入、从“”接线柱流出．（3）被测电压的大小电压表的量程．在未知电压大小的情况下，应选用大量程，并采用的方法确定量程．
二、合作助学
1、我的收获：组内展示自学成果
2、小组活动：观察电压表
3、对比电流表与电压表在使用上的不同
三、点拨拓展
1、电流表与电压表的异同
2、例：用电压表测量串联、并联电路的电压。
四、课堂检测：
l.水压使水管中形成 __ _ ，电压使电路中形成 _， _ 是提供电压的装置。
电压用字母表示，它的单位是 __ ，简称 _ ，符号是 _ 。
电路中有持续电流的条件是：______________、______________。
2.一节干电池的电压是 __ 伏，家庭电路的电压是______伏。
3. 5伏特= kV= mV= V 10毫伏= V= kV= µV。
4.右图是一只电压表刻度盘示意图，指针先后在a、b、c三个位置，则:
(l)当电压表的接线柱"-"和"3"接入电路时，U a= _ V，U b=
___ V，U c= __ V (2)当电压表的接线柱"-"和"l5”接入电
路时，U a= __ V，U b= __ V，U c= __ V
5.电压表的使用规则:(1)电压表要 __ 联在电路中。
(2)必须
使电流从______接线柱流入电压表，从 ___ 接线柱流出。
(3)被测电压不要超过电压表的 ___ 。
一般先试用______量程，如果示数在小量程范围内，
则改用______量程
6.下面说法正确的是（）
A．电路断开后，电路中的电流为零，因此电源电压也为零
B．电路两端只要有电压，电路中就一定有电流
C．电压表有一定的量程，使用时选择的量程越大越好
D．电压表能与电源直接连接,测量电压
7.使用电压表和电流表时，以下说法错误的是（）
A、绝对不允许不经过用电器将电流表的两个接线柱直接接到电源上
B、绝对不允许不经过用电器接电压表的两个接线柱直接接到电源上
C、电流表应当串联在电路中
D、电流应从正接线柱流入电压表或电流表
8.如图所示，闭合开关后能测出小灯泡L1两端的电压的电路是（）
9.有一个同学在测量电压时用的是0～3V的量程，但记录的读数却是6.5V，则该同学实际测的
电压值是( )。
A．5V B．2．5V C. 1．3V D．11．5V
10．如下左图所示，电压表测L2两端的电压，哪一个是正确的？（）
11．如上右图所示，对于a，b，c表示的电表的说法正确的是（）A．a，b是电压表，c是电流表 B．a，b是电流表，c是电压表C．a是电压表，b，c是电流表 D．a是电流表，b，c是电压表【作业】：课课练
教后反思：k 39215 992F 餯 38322 95B2 閲40724 9F14 鼔&39300 9984 馄29923 74E3 瓣={29839 748F 璏21525 5415 吕37152 9120 鄠X。
