IFC110_RS485通讯说明文件

IFC110_RS485通讯说明文件

Shanghai KROHNE Guanghua Instruments Co., Ltd.KROHNE IFC110 RS485通讯说明首先感谢您使用我们的电磁流量计!在您进行RS485通讯之前,请详细阅读由厂家提供的IFC110通讯协议说明书。

测量块的通讯主机发送:(皆为十六进制数)* 同步字节SYN最少为3个,现发送5个。

** 方便起见,位号ADR不要选用02H、03H、10H、16H。

( 此处选用01H)***其中校验和CS是从STX(02H)开始,加上整个Info-Field字段,再加上被累加的个数(此处是7个) ,然后再对100H取余。

上式中,CS=[(02+91+01+01+18+0+0)+7] MOD 100 = B4加上被累加个数(此处是37个),然后再对100H取余。

请仔细阅读协议中Dynamic Data Block部分的Measurement Block 小节,您可以确定您所需的瞬时流量/累积流量应选取的字节。

例如,您发送读取命令代码后,IFC110响应的代码可能会是:(根据流量的不同,代码也在变动)/16/16/16/16/16/2/91/1/1/18/0/43/68/0/0/3E/66/D0/0/42/90/0/0/42/90/B6/46/46/17/A2/6C/84/ 10/0E/0/0/0/0/0/0/0/40/78/3按照协议,可看出代码表示的意义:(0) 43/68/0/0Flow without smoothing(4) 3E/66/D0/0 (所需求的瞬时流量)Flow with smoothing 瞬时流量单位是m^3/sec (8) 42/90/0/0Flowrate without smoothin(0C) 42/90/B6/46 Flowrate with smoothing 流量率%(10) 46/17/A2/6C/84/10/0E(所需求的累积流量)Totalizer(positive direction)正向累积流量m^3(17) /0/0/0/0/0/0/0 Totalizer(negative direction) 反向累积流量m^3 (1E) 40 Actual Status of deviceShanghai KROHNE Guanghua Instruments Co., Ltd.例如:代表瞬时流量的字节为在31字节的测量块代码中的第4,5,6,7字节。

485型一氧化氮传感器使用说明书

485型一氧化氮传感器使用说明书

485型一氧化氮传感器产品说明书w 485型一氧化氮传感器使用说明书485型一氧化氮传感器产品说明书目录第1章产品简介 (3)1.1产品概述 (3)1.2功能特点 (3)1.3主要参数 (3)1.4探头参数与选型 (4)1.5系统框架图 (5)第2章硬件连接 (7)2.1设备安装前检查 (7)2.2接口说明 (7)2.3安装说明 (8)第3章配置软件安装及使用 (9)3.1传感器接入电脑 (9)3.2传感器监控软件的使用 (10)3.3修改波特率和设备ID (11)第4章通信协议 (12)4.1通讯基本参数 (12)4.2数据帧格式定义 (12)4.3寄存器地址 (13)4.4通讯协议示例以及解释 (14)4.4.1读取设备地址0x01的NO值 (14)4.4.2读取设备地址0x01的温湿度值 (14)4.4.3读取设备地址0x01的温湿度、NO浓度值 (15)1485型一氧化氮传感器产品说明书w 4.5NO测量单位ppm与ug/m3换算 (16)第5章常见问题及解决办法 (16)5.1设备无法连接到PLC或电脑 (16)6.包装售后 (17) (17)6.1产品包装清单 (17)6.2联系方式 (17)6.3质保与售后 (18)6.4免责声明 (18)2485型一氧化氮传感器产品说明书第1章产品简介1.1产品概述一氧化氮传感器采用专业测试一氧化氮浓度传感器探头作为核心检测器件;具有测量范围宽、精度高、线性度好、通用性好、使用方便、便于安装、传输距离远、价格适中等特点。

1.2功能特点本产品采用高灵敏度的气体检测探头,信号稳定,精度高。

具有测量范围宽、线形度好、使用方便、便于安装、传输距离远等特点。

1.3主要参数参数技术指标NO测量范围0-250ppm/0-2000ppm测量方式电化学传感器NO测量精度≤读数的±3%(25℃)响应时间一般小于15秒质保期主机质保2年,气体探头质保1年波特率2400/4800/9600通讯端口RS485供电电源12V-24V DC耗电<1W3485型一氧化氮传感器产品说明书w4运行温度-30-50℃(-20-40℃持续)工作湿度环境0-100%RH (15-95%RH )外形尺寸110×85×44mm 31.4探头参数与选型编号探头类型量程分辨率/可检测下限寿命250P 进口霍尼韦尔250ppm 500ppb >2年2KP 进口霍尼韦尔2000ppm 1ppm >2年以上寿命均为温度23±3℃、湿度40±10%RH 、浓度<5%最大量程的情况下的参考数值。

鼎汉电能表RS485通信手册(版本号:V1.0)-2016

鼎汉电能表RS485通信手册(版本号:V1.0)-2016

三相导轨电能表RS485通信手册(版本号:V1.0)1-1 概述高清晰LCD显示的三相导轨电能表,提供串行异步半工RS485通讯接口,采用MODBUS-RTU协议,各种数据信息均可在通讯线路上传送。

在一条485总线上可以同时连接多达32个网络电力仪表,每个网络电力仪表均可以设定其通讯地址。

不同系列仪表的通讯接线端子号码不同,这点在布线时需要注意。

通讯连接应使用带有铜网的屏蔽双绞线,线径不小于0.5mm2,不要用平行线,因其易引入干扰。

将屏蔽双绞线的屏蔽层接地(GND端),布线时应使用通讯线远离强电电缆或其他强电磁环境。

1-2 MODBUS-RTU通讯协议MODBUS协议约定在一根通讯线上采用主从应答方式的通讯连接方式。

首先,主计算机的信号寻址到一台唯一地址的终端设备(从机),然后,终端设备发出的应答信号以相反的方向传输给主机,即在一根单独的通讯线上信号沿着相反的两个方向传输所有的通讯数据流(半双工的工作模式)。

MODBUS协议只允许在主机(PC,PLC等)和终端设备之间通讯,而不允许独立的终端设备之间的数据交换,这样各终端设备不会在它们初始化时占据通讯线路,而仅限于响应到达本机的查询信号。

1.主机查询:查询消息帧包括设备地址码、功能码、数据信息码、校验码。

地址码表明要选中的从机设备功能代码告之被选中的从设备要执行何种功能,例如功能代码03或04是要求从设备读寄存器并返回它们的内容;数据段包含了从设备要执行功能的其它附加信息,如在读命令中,数据段的附加信息有从何寄存器开始读的寄存器数量;校验码用来检验一帧信息的正确性,为从设备提供了一种验证消息内容是否正确的方法,它采用CRC16的校准规则。

2.从机响应:如果从设备产生一正常的回应,在回应消息中有从机地址码、功能代码、数据信息码和CRC16校验码。

数据信息码包括了从设备收集的数据:如寄存器值或状态。

如果有错误发生,我们约定是从机不进行响应。

3.数据传输方式传输方式是指一个数据帧内一系列独立的数据结构以及用于传输数据的有限规则,下面定义了与MODBUS协议-RTU方式相兼容的传输方式。

PLC与RS485远传电表通讯的实现要点

PLC与RS485远传电表通讯的实现要点

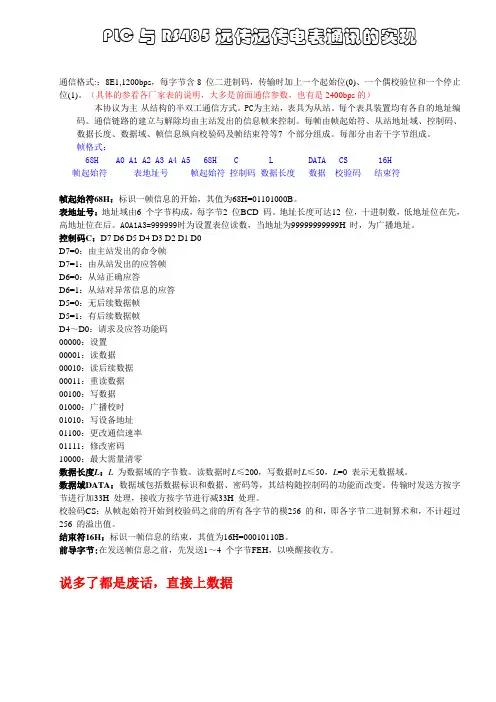

PLC与RS485远传远传电表通讯的实现通信格式::8E1,1200bps,每字节含8 位二进制码,传输时加上一个起始位(0)、一个偶校验位和一个停止位(1)。

(具体的参看各厂家表的说明,大多是前面通信参数,也有是2400bps的)本协议为主-从结构的半双工通信方式。

PC为主站,表具为从站。

每个表具装置均有各自的地址编码。

通信链路的建立与解除均由主站发出的信息帧来控制。

每帧由帧起始符、从站地址域、控制码、数据长度、数据域、帧信息纵向校验码及帧结束符等7 个部分组成。

每部分由若干字节组成。

帧格式:68H A0 A1 A2 A3 A4 A5 68H C L DATA CS 16H帧起始符表地址号帧起始符控制码数据长度数据校验码结束符帧起始符68H:标识一帧信息的开始,其值为68H=01101000B。

表地址号:地址域由6 个字节构成,每字节2 位BCD 码。

地址长度可达12 位,十进制数,低地址位在先,高地址位在后。

A0A1A3=999999时为设置表位读数,当地址为99999999999H 时,为广播地址。

控制码C:D7 D6 D5 D4 D3 D2 D1 D0D7=0:由主站发出的命令帧D7=1:由从站发出的应答帧D6=0:从站正确应答D6=1:从站对异常信息的应答D5=0:无后续数据帧D5=1:有后续数据帧D4~D0:请求及应答功能码00000:设置00001:读数据00010:读后续数据00011:重读数据00100:写数据01000:广播校时01010:写设备地址01100:更改通信速率01111:修改密码10000:最大需量清零数据长度L:L 为数据域的字节数。

读数据时L≤200,写数据时L≤50,L=0 表示无数据域。

数据域DATA:数据域包括数据标识和数据、密码等,其结构随控制码的功能而改变。

传输时发送方按字节进行加33H 处理,接收方按字节进行减33H 处理。

校验码CS:从帧起始符开始到校验码之前的所有各字节的模256 的和,即各字节二进制算术和,不计超过256 的溢出值。

IFC050-Modbus通讯说明文件

IFC050-Modbus通讯说明文件

一、IFC 050 转换器RS-485/MODBUS设置:转换器菜单编号功能设置/说明C5.1 从站地址设定仪表地址:1-247(默认为1)C5.2 波特率设定仪表波特率:1200/2400/3600/4800/9600/19200(默认)/38400/57600/115200C5.3 奇偶校验设定仪表校验类型:偶检验(默认)/奇校验/无校验C5.4 数据类型设定数据类型:Big Endian(默认)/Little EndianC5.5 数据传输延迟主站请求的最后一个字节与从站响应的第一个字节间的时间:0-40ms(默认为0)C5.6 停止位设定仪表停止位:1(默认)/2C5.7 信息设备信息描述二、IFC 050 MODBUS输出与PC设备连接(RS-232/485转换接口):端子描述B- Signal A(D0-)B+ Signal B(D1+)B Common 0V三、PC设备从IFC 050读取瞬时流量的设置:Modbus协议地址描述类型寄存器位数1st2nd30002 2 Volume flow[m³/s] Float 2首先,了解接收设备MODBUS协议地址是从0开始还是从1开始。

如果从1开始,所有寄存器位置加1位。

使用Modscan 32软件时,需要先设置以下基本参数,点击上方菜单栏connection→connect后可进入设置,按OK完成以读取瞬时流量(模拟测试瞬时流量为3600m³/h)、数据类型=Big Endian为例,首先点击上方菜单栏setup→display options→swapped FP再设置address=30003,length=2,device id=1,function code=04:input register此时,可以读取到瞬时流量。

请注意,读取到的瞬时流量单位为m³/s,需要乘3600才能与表头显示的瞬时流量(m³/h)相符。

RS485接口显示模块 绿光 接口向右-SMS0004使用说明(1.7版)20101222

RS485接口显示模块 绿光 接口向右-SMS0004使用说明(1.7版)20101222

4
2
1
+5V
5
唐山市高新技术开发区中孚电子产品厂

图 6 SMS0004 模块引脚定义图
Pin1 棕色:+5V; Pin2 绿色:DATA+; Pin3 绿白色:DATA-; Pin4 棕白色:GND。
4.2
04 模块的参数配置 SMS00 S0004
SMS0004 模块在加电后,首先自检,闪烁显示“8.8.8.8.” ,测试数码管的所有段,然后显示 0000。 SMS0004 模块具有三种状态:初始化状态;配置状态;运行状态。 初始化状态:首先将 JP1 的短路子插向 INIT,然后打开模块电源,即进入初始化状态。 此时,模块恢复出厂时的默认设置: 地 址:01H 波 特 率:9600 bps 校 验:无校验
唐山市高新技术开发区中孚电子产品厂

SMS0004 型 RS-485 接口显示模块 使用说明书
(自定义 ASCII 码协议系列模块)
) (V1.7 V1.7)
0
唐山市高新技术开发区中孚电子产品厂

1
概述
SMS 系列 RS-485 接口显示模块是基于 RS-485 总线的嵌入式数据显示模块,可通过 RS-485 总线,
1
唐山市高新技术开发区中孚电子产品厂

3
SMS0004 模块的安装
模块的现场固定安装
模块的现场固定安装,如图 1 所示。
3.1
底衬
SMS
图 1 模块安装图
图 2 模块安装尺寸图
2
唐山市高新技术开发区中孚电子产品厂

3.2
GND
GND
5
3
7
1
5

迪电工业高速RS485隔离接收器模块说明书

迪电工业高速RS485隔离接收器模块说明书

single high speed RS485isolation transceiver module (with distribution)FEATURESl Two-terminal isolation (input and output are mutually isolated)l Integrated Isolated DC/DC converter l Bus protectionl Isolation voltage :2.5KVDCl Operating temperature range:-40℃~+105℃l Baud rate 115200bpsl Connect up to 32nodes on one bus l Isolation power output +5VTD311D485H/TD511D485H series are transceiver isolation module with integrated duplex power isolation,electrical isolation,and RS485interface bus protector ;Products can be easily embedded in the user equipment,achieve function of RS-485network connection.The isolation RS485circuits of using a piece of power isolation module,three light couplings and RS485transceivers and device are only need to adopt a RS485isolation module now.Simplify the customers on the isolation requirements of the design.1.Please read the technical manual carefully before use;contact our technical support if you have any problem.2.Do not use the product in hazardous areas.e DC power supply for the product and220V AC power supply is prohibited.4.Do not dismount and assemble the product without permission to avoid failure or malfunction of equipment.After-sales service1.Ex-factory inspection and quality control have been strictly conducted for the product;if there occurs abnormal operation or possibilityof failure of internal module,please contact the local representative or our technical support.2.The warranty period for the product is3years as calculated from the date of delivery.If any quality problem occurs under normal usewithin the warranty period,the product can be repaired or changed for free.Applied circuitSee Application Notes for Isolated Transmitter for details.Conventional CircuitNote:No pull up and pull-down resistor on A/B Line inside of the prodult,users connected according to the actaal situation① - New CircuitFig.12.Recommended EMC circuitRecommended external circuit parameters:Model TD311D485H /TD511D485H±0.25KV/±0.5KV±0.5KV/±1KV±1KV/±2KV±2KV/±4KV±4KV/±6KVC1220uF/10V(Electrolytic capacitor)220uF/10V(Electrolytic capacitor)TVS1SMCJ5.0A (TD311D485H)/SMCJ6.5A(TD511D485H)C2/C31uF/50V 1uF/50V L110μH 10μH C5/C6100pF/100V 100pF/100V C41nF/2KV 1nF/2KV R11M Ω1M ΩTVS2/TVS3/TVS4SMBJ15CA SMBJ15CA R4/R5----10Ω/2W(Wire-wound resistor)10Ω/2W(Wire-wound resistor)10Ω/2W(Wire -wound resistor)R2/R310Ω/1W(Wire-wound resistor)10Ω/2W(Wire-wound resistor)------GDT1/GDT2/GDT3----G30-A90XS30-A90XS50-A90XNotes:①GDT1,GDT2and GDT3be used instead of a three terminal gas discharge tube.Such as GDT1,GDT2and GDT3three two-terminal device available gas discharge tube instead of a three-terminal at "±4KV /±6KV"hierarchy,as B3D090L-C.②It is not needed the component when parameter with the symbol of "--".3.For more information please find the application notes on Notes:1.Packing Information please refer to 'Product Packing Information'.Packing bag number:58040012;2.Unless otherwise specified,data in this datasheet should be tested under the conditions of Ta=25℃,humidity<75%when inputting nominal voltage and outputting rated load;3.All index testing methods in this datasheet are based on our Company ’s corporate standards;4.The performance indexes of the product models listed in this datasheet are as above,but some indexes of non-standard model products will exceed the above-mentioned requirements,and please directly contact our technician for specific information;5.We can provide product customization service;6.Specifications of this product are subject to changes without prior notice.Mornsun Guangzhou Science &Technology Co.,Ltd.Address:No.5,Kehui St.1,Kehui Development Center,Science Ave.,Guangzhou Science City,Luogang District,Guangzhou,P.R.China Tel:86-20-38601850-8801Fax:86-20-38601272E-mail:***************。

RS485通讯协议介绍

RS485通讯协议介绍

第九章串行口RS485通讯协议9.1通讯概述本公司系列变频器向用户提供工业控制中通用的RS485通讯接口。

通讯协议采用MODBUS标准通讯协议,该变频器可以作为从机与具有相同通讯接口并采用相同通讯协议的上位机(如PLC控制器、PC机)通讯,实现对变频器的集中监控,另外用户也可以使用一台变频器作为主机,通过RS485接口连接数台本公司的变频器作为从机。

以实现变频器的多机联动。

通过该通讯口也可以接远控键盘。

实现用户对变频器的远程操作。

本变频器的MODBUS通讯协议支持两种传送方式:RTU方式和ASCII方式,用户可以根据情况选择其中的一种方式通讯。

下文是该变频器通讯协议的详细说明。

9.2通讯协议说明9.2.1通讯组网方式(1) 变频器作为从机组网方式:图9-1 从机组网方式示意图(2) 多机联动组网方式:单主机单从机单主机多从机图9-2 多机联动组网示意图9.2.2通信协议方式该变频器在RS485网络中既可以作为主机使用,也可以作为从机使用,作为主机使用时,可以控制其它本公司变频器,实现多级联动,作为从机时,PC 机或PLC可以作为主机控制变频器工作。

具体通讯方式如下:(1)变频器为从机,主从式点对点通信。

主机使用广播地址发送命令时,从机不应答。

(2)变频器作为主机,使用广播地址发送命令到从机,从机不应答。

(3)用户可以通过用键盘或串行通信方式设置变频器的本机地址、波特率、数据格式。

(4) 从机在最近一次对主机轮询的应答帧中上报当前故障信息。

9.2.3通讯接口方式通讯为RS485接口,异步串行,半双工传输。

默认通讯协议方式采用ASCII 方式。

默认数据格式为:1位起始位,7位数据位,2位停止位。

默认速率为9600bps,通讯参数设置参见P3.09~P3.12功能码。

9.3 ASCII通讯协议字符结构:10位字符框(For ASCII)(1-7-2格式,无校验)(1-7-1格式,奇校验)(1-7-1格式,偶校验)11位字符框(For RTU)(1-8-2格式,无校验)(1-8-1格式,奇校验)(1-8-1格式,偶校验)通讯资料结构:ASCII模式通讯地址:00H:所有变频器广播(broadcast)01H:对01地址变频器通讯。

RS485总线报警控制主机

RS485总线报警控制主机

RS485总线报警控制主机安装使用手册使用本系统之前恳请仔细阅读使用说明特别注意1:使用RS485报警主机:建议必须使用2*0.5RVSP的两芯0.5平方双绞带屏蔽层的线材!低于500米一下可以不带屏蔽,采用开关电源集中供电,供电电源线越粗越好,不能低于1个平方,负责造成电压衰减;2:超过500米以上,避免集中供电带来的电压衰减,建议采用现场取电的方式;RS485必须采用2*0.5平方的双绞屏蔽线;RS485总线最大信号传输1200米,超过1200米后增加贵司的RS485信号放大器来延伸距离;3:RS485也可以采用网线来传输信号,只建议室内布线使用;采用标准纯铜网线,避免信号干扰,建议使用屏蔽网线;4:RS485采用手拉手接线模式,不支持星型布线;解决星型走线的方法使用贵司的RS485信号隔离器来解决星型走线;5:RS485支持光纤传输;传输光端机必须是:半双工双向数据传输的光端机(带反向数据);6:RS485特别注意不能和音频信号传输系统一起走线,避免信号干扰!快捷操作方法1:系统布防:密码123456+“布防确认”;2:系统撤防:密码123456+“撤防返回”;3:进入编程:密码666666+编程;4:清除报警记录:密码123456+“*”;5: 断开联动:密码123456+“#”;6:单防区布防:密码123456+“1”+“(00101)”+“布防确认”;备注:00101表示001号设备的01防区;7:单防区撤防:密码123456+“1”+“(00101)”+“撤防返回”;备注:00101表示001号设备的01防区;8:分区布防:密码123456+“0”+“01”+ “布防确认”;备注:01表示01号分区;9:分区撤防:密码123456+“0”+“01”+ “撤防返回”;备注:01表示01号分区;10:旁路布防:密码123456+“旁路”+“(00101)”+“撤防返回”备注:00101表示001号设备的01防区;此设置必须进入主机编程里面的2.2.3防区参数里面的防区旁路,输入1允许,打开旁路防区才有效;11:旁路恢复:密码123456+“旁路”+“(00101)”+“布防确认”备注:00101表示001号设备的01防区;此设置必须进入主机编程里面的2.2.3防区参数里面的防区旁路,输入1允许,打开旁路防区才有效;快速操作方法(1):设置设备数目连续按撤防返回键,退出编程到撤防状态下,然后再布防报警即可(2):打开主板自带防区设置完毕,连续按撤防返回键退出编程(3):设置报警时间设置完毕,连续按撤防返回键退出编程(4):查询模块设备状态举例:显示005号设备掉线,说明主机没有检测到005号设备注意:检查设备掉线的方法是:(1)检查该设备的供电电压DC9-24V;(2)检查该设备的接线是否正确,绿/黄线不能接反;(3)检查该设备的地址码有没有拨正确,设备地址不能重码;(4)检查该设备有没有星型分支接线,有分支就要增加总线隔离器;(5)检查该设备是否超过总线的最大限制距离(最大驱动距离1200米)超过1200 米增加总线信号放大器;(5):查询模块异常防区状态显示有问题的防区请检查上述有问题的防区,等待所有防区正常,主机才可以正常布防报警;中文液晶键盘设置方法1 键盘地址的设置(1)将键盘外壳后盖打开后,将短路冒插到“JP1”位置,(2)键盘与主板的绿/黄信号线必须断开;(3)红/黑只通12V电源;(4)等待主机显示:“1设置键盘地址”按“布防确认”;(5)显示“0:主键盘请输入地址号:”键盘出厂是默认0为主键盘。

IFC300_Modbus通讯说明文件

IFC300_Modbus通讯说明文件

TechnologyIFC300 Modbus/RS485通讯说明文件首先感谢您使用我们的电磁流量计,阅读此说明文件可以帮助你通过Modbus/RS485通讯获取IFC300转换器的测量参数。

1.获取流速Flowspeed[m/s]主机发送:(皆为十六进制数)01 04 75 30 00 02 6B C8**01 代表仪表地址**04代表获取参数命令**75 30代表获取流速**00固定值**02代表返回单精度数据,即4个数据字节**6B C8代表循环冗余码校验(CSC)IFC300响应代码:01 04 04 BD 74 69 10 B0 6E**01 代表仪表地址**04代表获取参数命令**04代表字节数,此处为04,即后面有4个数据字节**BD 74 69 10代表数据区,即流速值**B0 6E代表循环冗余码校验(CSC)由此响应代码可以得出当前流速的代码为BD 74 69 10,通过计算可以得出流速值为-0.06m/s2.获取体积流量Volumeflow[m3/s]主机发送:(皆为十六进制数)01 04 75 32 00 02 CA 08**01 代表仪表地址**04代表获取参数命令**75 32代表获取流量**00固定值**02代表返回单精度数据,即4个数据字节**CA 08代表循环冗余码校验(CSC)IFC300响应代码:01 04 04 3A F2 C4 ED C4 22**01 代表仪表地址**04代表获取参数命令Technology**04代表字节数,此处为04,即后面有4个数据字节**3A F2 C4 ED代表数据区,即流量值**C4 22代表循环冗余码校验(CSC)由此响应代码可以得出当前流量的代码为3A F2 C4 ED,通过计算可以得出流量值为0.0018m3/s 3.获取计数器1Counter 1[m3]01 04 75 44 00 04 AB D0**01 代表仪表地址**04代表获取参数命令**75 44代表获取计数器1**00固定值**04代表返回双精度数据,即8个数据字节**AB D0代表循环冗余码校验(CSC)IFC300响应代码:01 04 08 40 B0 0B 02 33 8B 26 96 0C 2D**01 代表仪表地址**04代表获取参数命令**08代表字节数,此处为08,即后面有8个数据字节**40 B0 0B 02 33 8B 26 96代表数据区,即计数器1值**0C 2D代表循环冗余码校验(CSC)由此响应代码可以得出当前计数器1的代码为40 B0 0B 02 33 8B 26 96,通过计算可以得出计数器1值为4107m3Technology有关IEEE754浮点数的计算规则:4个字节瞬时流量的算法:(浮点数转十进制数)例如:45/29/15/C4/ ,如果要转换成十进制数,可按下列算法:(注:此处c(X)代表45H,此处c(X+1)代表29H,依次类推)符号位si = ((c(X) And 128) / 128)阶码 ex = (c(X) Mod 128) * 2 + (c(X + 1) And 128) / 128尾数 ma = (c(X + 1) Mod 128) / 2 ^ 7 + c(X + 2) / 2 ^ 15 + c(X + 3) / 2 ^ 23 + 1 所以所需求的量 vo = (-1) ^ si * 2 ^ (ex-127) * ma = 2705.36则浮点数45/29/15/C4/代表的值为2705.36。

摩恩孙高速RS485隔离传输器模块(增强版)说明书

摩恩孙高速RS485隔离传输器模块(增强版)说明书

Single high speed RS485isolation transceiver module(enhanced version)CBRoHSFEATURES●Baud rate high up to 500Kbps●The bus is able to support 256nodes at maximum ●2500VDC isolation voltage (input and output)●Integrated high efficiency isolated DC/DC converter●Operating temperature range:-40℃to +85℃●ESD protection (IEC/EN61000-4-2Contact ±4KV perf.Criteria B)●IEC60950,UL60950,EN60950approvalPART NUMBER SYSTEMTD501D485H-ESpecial mark RatePort signal type Package type Channel numberPower distrubution output Power inputDigital bus interface product typeSingle high rate RS485isolation transceiver module TD301D485H-E/TD501D485H-E series are RS485transceiver module with integrated isolated power,Signal isolated chip and the bus protection device.Product's main function is to convert logic level to difference level of the RS485agreement,and it implements the function of signal isolation.Products is with isolation power.It can achieve 2500VDC electrical isolation and have the function of ESD protection.Product can be easily embedded user equipment,makes the equipment easily implement connection of RS485protocol network .Selection GuideCertification Part No.Power Supply input (VDC)UL/CE/CBTD301D485H-E 3.17-3.45TD501D485H-E4.75-5.25Input SpecificationsItemOperating ConditionsValue Power SupplyStatic current Products energized,no communication ≤40mA Send current 200kbps Square wave communication≤70mAInput PortSerial interface TD301D485H-E compatible with +3.3V UART interface TD501D485H-E compatible with +5V UART interfacePin currentI TXD ≤2mA;I RXD ≤2mA;I CON ≤5mABus InterfaceItem Operating ConditionsValueOutput PortRS485bus interfaceStandard interface RS485,pull-up and pull-downresistor,whose value is 5.1K,have been set to A/B line.Transmission SpecificationsItem Operating ConditionsValueData Rate500Kbps (max.)Transceiver Switching Delay ≤30usThe Number of Nodes Connect up to 256nodes on one busTransceiver controlContrary to common RS485transceiver control levelTruth TableSending StatusControlInput Output CON TXD A B Line state 0110Normal 01NormalTruth Table Receiving Status Control Input Output CON A-B RXD 1≥0.2V11≤-0.2V0General SpecificationsItem Operating Conditions ValueElectric Isolation Two-terminal isolation(input and output are mutually isolated) Isolation Voltage Testing for1minute,leakage current<5mA,humidity<95%2.5KVDCOperating Temperature-40℃to+85℃Transportation and StorageTemperature-50℃to+105℃Operating Humidity10%-90%Max.Casing Temperature Ta=25℃≤50℃Application Environment The presence of dust,fierce vibration,impulsion and corrosive gas may cause damage to the productSafety Standard IEC60950/EN60950/UL60950 Safety Certification IEC60950/EN60950/UL60950 Safety Class CLASS IIIPhysical SpecificationsCasing Material Black flame-retardant heat-proof epoxy resinPackage DIP10Weight4g(Typ.)Cooling Method Free air convectionEMC SpecificationsEMI CE CISPR22/EN55022CLASS A(see2-②for recommended circuit) RE CISPR22/EN55022CLASS A(see2-②for recommended circuit)EMS ESD IEC/EN61000-4-2Contact±4KV perf.Criteria B EFTIEC/EN61000-4-4Power supply port±2KV(see2-①for recommended circuit)perf.Criteria B IEC/EN61000-4-4Signal port±1KV(see2-③for recommended circuit)perf.Criteria BSurge IEC/EN61000-4-5Power supply port±1KV(line to line)(see2-①for recommended circuit)perf.Criteria BSignal port±0.25KV(line to line)/±0.5KV(line to ground)(see2-③for recommended circuit)perf.Criteria B Signal port±0.5KV(line to line)/±1KV(line to ground)(see2-③for recommended circuit)perf.Criteria B Signal port±1KV(line to line)/±2KV(line to ground)(see2-③for recommended circuit)perf.Criteria B Signal port±2KV(line to line)/±4KV(line to ground)(see2-③for recommended circuit)perf.Criteria B Signal port±4KV(line to line)/±6KV(line to ground)(see2-③for recommended circuit)perf.Criteria BApplication Precautions1.Please read the technical manual carefully before use;contact our technical support if you have any problem.2.Do not use the product in hazardous areas.e DC power supply for the product and220V AC power supply is prohibited.4.Do not dismount and assemble the product without permission to avoid failure or malfunction of equipment.After-sales service1.Ex-factory inspection and quality control have been strictly conducted for the product;if there occurs abnormal operation or possibilityof failure of internal module,please contact the local representative or our technical support.2.The warranty period for the product is3years as calculated from the date of delivery.If any quality problem occurs under normal usewithin the warranty period,the product can be repaired or changed for free.Applied circuitSee Application Notes for Isolated Transmitter for details.Design Reference1.Typical application circuit0.1UFDC/DCVCC TXDCONRXD MCUDIDE RE ROSP3085EENGNDA B VCC+5V6N1376N1376N137+5VConventional CircuitRXD TXD GND VCC A B RGND1098RXD TXD 1234MCUVCC485 BusCONCON5New CircuitFig.12.EMC solution-recommended circuitGND +TXD L1RXD CONRGN DA B123451098TVS1C1C2C3①②R4TVS2R5TVS3TVS4GDT1R1C4③VCC C5C6A1B1R2R3GDT2GDT3④Fig.2Recommended external circuit parameters:Model TD301D485H-E /TD501D485H-E±0.25KV/±0.5KV±0.5KV/±1KV±1KV/±2KV±2KV/±4KV±4KV/±6KVC1220uF/10V(Electrolytic capacitor)220uF/10V(Electrolytic capacitor)TVS1SMCJ5.0A (TD301D485H-E)/SMCJ6.5A(TD501D485H-E)C2/C31uF/50V 1uF/50V L110μH 10μH C5/C6100pF/100V 100pF/100V C41nF/2KV 1nF/2KV R11M Ω1M ΩTVS2/TVS3/TVS4SMBJ15CA SMBJ15CA R4/R5----10Ω/2W(Wire-wound resistor)10Ω/2W(Wire-wound resistor)10Ω/2W(Wire-wound resistor)R2/R310Ω/1W(Wire-wound resistor)10Ω/2W(Wire-wound resistor)------GDT1/GDT2/GDT3----G30-A90XS30-A90XS50-A90XNotes:1.GDT1,GDT2and GDT3be used instead of a three terminal gas discharge tubey.Such as GDT1,GDT2and GDT3three two-terminal device available gas discharge tube instead of a three-terminal at "±4KV /±6KV"hierarchy,as B3D090L-C.2.It is not needed the component when parameter with the symbol of "--".3.For more information please find the application notes on Dimensions and Recommended Layout∅0.50 [0.020]4.10 [0.161]17.00 [0.669]15.24[0.600]10.16 [0.400]20.00 [0.787]48TD_D485H Receiving Pin TD_D485H BPin RXDB910TD_D485H APin Isolation Power Output RGND ARGND1Input Power VCC2GND GND3TD_D485H Send PinTXD 5Send&Receiving Control Pin CON412358910384125910∅1.00 [∅0.039]Pin-OutPin FunctionBottom ViewFront ViewNote:Unit :mm[inch]Pin diameter tolerances :±0.10[±0.004]General tolerances:±0.25[±0.010]Designation Note: Grid 2.54*2.54mm1104003202-B0THIRD ANGLE PROJECTION7.00 [0.276]2.54 [0.100]Notes:1.Packing Information please refer to 'Product Packing Information'.Packing bag number:58040012;2.Unless otherwise specified,data in this datasheet should be tested under the conditions of Ta=25℃,humidity<75%when inputting nominal voltage and outputting rated load;3.All index testing methods in this datasheet are based on our Company’s corporate standards;4.The performance indexes of the product models listed in this datasheet are as above,but some indexes of non-standard model products will exceed the above-mentioned requirements,and please directly contact our technician for specific information;5.We can provide product customization service;6.Specifications of this product are subject to changes without prior notice.Mornsun Guangzhou Science &Technology Co.,Ltd.Address:No.5,Kehui St.1,Kehui Development Center,Science Ave.,Guangzhou Science City,Luogang District,Guangzhou,P .R.China Tel:86-20-38601850-8801Fax:86-20-38601272E-mail:***************。

S系列数显电测仪表RS-485通信手册

S系列数显电测仪表RS-485通信手册

S系列数显电测仪表RS-485通信⼿册S系列数显电测仪表RS-485通信协议(单相)⼀.Modbus通信协议概述1.Modbus 协议Modbus 协议是应⽤于电⼦控制器上的⼀种通⽤语⾔。

通过此协议,控制器相互之间、控制器经由⽹络(例如以太⽹)和其它设备之间可以通信。

它已经成为⼀通⽤⼯业标准。

有了它,不同⼚商⽣产的控制设备可以连成⼯业⽹络,进⾏集中监控。

此协议定义了⼀个控制器能认识使⽤的消息结构,⽽不管它们是经过何种⽹络进⾏通信的。

它描述了⼀控制器请求访问其它设备的过程,如果回应来⾃其它设备的请求,以及怎样侦测错误并记录。

它制定了消息域格局和内容的公共格式。

当在⼀Modbus⽹络上通信时,此协议决定了每个控制器须要知道它们的设备地址,识别按地址发来的消息,决定要产⽣何种⾏动。

如果需要回应,控制器将⽣成反馈信息并⽤Modbus协议发出。

在其它⽹络上,包含了Modbus协议的消息转换为在此⽹络上使⽤的帧或包结构。

这种转换也扩展了根据具体的⽹络解决节地址、路由路径及错误检测的⽅法。

控制器能设置为两种传输模式(ASCII或RTU)中的任何⼀种在标准的Modbus⽹络通信。

⽤户选择想要的模式,包括串⼝通信参数(波特率、校验⽅式等),在配置每个控制器的时候,在⼀个Modbus⽹络上的所有设备都必须选择相同的传输模式和串⼝参数。

MODBUS协议在⼀根通讯线上采⽤主从应答⽅式的通讯连接⽅式。

⾸先,主计算机的信号寻址到⼀台唯⼀地址的终端设备(从机),然后,终端设备发出的应答信号以相反的⽅向传输给主机,即在⼀根单独的通讯线上信号沿着相反的两个⽅向传输所有的通讯数据流(半双⼯的⼯作模式)。

MODBUS协议只允许在主机(PC、PLC、变频器等)和终端设备之间通讯,⽽不允许独⽴的终端设备之间的数据交换,这样各终端设备不会在它们初始化时占据通讯线路,⽽仅限于响应到达本机的查询信号。

2.查询-应答⽅式主机查询:查询消息帧包括设备地址码、功能码、数据信息码、校验码。

威纶触摸屏与CP1H通过RS485通信

威纶触摸屏与CP1H通过RS485通信

关于威纶屏与欧姆龙PLC 的485通信试验之吉白夕凡创作一.试验目的:了解威纶通触摸屏与OMRON的CP1H系列PLC的485通信试验其中触摸屏做主站,两个PLC做从站。

二.资料: 1.威纶通触摸屏型号MT6100I (软件EB8000)2.OMRON的PLC型号:CP1H-XA40DT-D 2个(软件CX-Programmer)3.PLC附件 CP1W-CIF11 2个。

4.开关电源直流24V开关电源一个5.电线若干。

三.接线按求接好电线,触摸屏电源为24VDC;PLC电源为24VDC;通讯线在屏的COM1通信口(D型9針)需要注意的是MT61OOI屏有两个COM1通信口(一个为RS485 2/4W母头,一个为rs232公头)我们选择前者。

打开EB8000软件检查帮忙中通信线的制作。

2号脚和1号脚分别为RX+和RX-,RX+连接到2个CP1W-CIF11通信口的SDB+或RDB+;RX-连接CP1W-CIF11通信口的SDB-或RDB-。

四.CP1W-CIF11的设置:把CP1W-CIF11上的拨码开关的1、2、3、5、6号脚打到ON的位置。

五.PLC设置:其中模式应选择Host link, 波特率,通信位数,停止位,校验方式等应与触摸屏设置一致。

单元号即为站号。

两个PLC设置不克不及一样。

我这里一个为1,一个为2。

(因为PLC有两个通信端口,所以设置时应视选择的端口来设置串口1还是串口2)。

六.PLC程序,因为是试验,所以写了一个简单的启动与停止程序。

程序写好后下载到PLC中在下载时一定要记得把设置也下载到PLC中,完成后把PLC断电重启,七.触摸屏程序:打开编程软件EB8000,新建一个文件,在系统参数设置中新增一个设备(多个PLC在同一485网络下不要多次新增设备,否则会报COM1端口已被占用。

),在PLC类型中选择OMRON CJ/CS/CP ;接口类型中选择 RS485 2W;COM设置见下图,设置完成后点确定.然后在屏幕创建四个位元件.请注意,在地址栏中一个为W1#0.00,一个为W2#0.00分别对应站号为1的PLC的W0.00位和站号为2的PLC的W0.00位依次建立四个按键分别为第一个PLC启动,第一个PLC停止,第二个PLC 启动,第二个PLC停止,完成后保管再编译,然后下载到触摸中.八.实验:有触摸屏上按下第一个PLC启动,电脑监控第一个PLC程序发现W1.00有输出,按下第一个PLC停止,W1.00停止输出.然后监控第二个PLC程序,程序运行正确.至此,实验完成了一个触摸屏与两个PLC之间的485通讯完全正确.可以正常使用.。

RS-485双向通信线缆说明书

RS-485双向通信线缆说明书

Part Number: 3106ARS-485, (1 pr) 22 AWG (7x30) TC & (1) 22 AWG (7x30) TC, FHDPE/PVC,Foil+TC Braid Shld, CM, PLTCProduct DescriptionOne 22 AWG pair stranded (7x30) tinned copper conductors & one 22 AWG stranded (7x30) tinned copper conductor, Datalene® (FHDPE) insulation, twisted pairs, overall Beldfoil® shield (100% coverage) plus a tinned copper braid (65% coverage), PVC jacket.Technical SpecificationsPhysical Characteristics (Overall)ConductorInsulationColor ChartOuter Shield MaterialOuter Jacket MaterialConstruction and DimensionsElectrical CharacteristicsConductor DCRCapacitanceInductanceImpedanceNominal Characteristic Impedance Nominal Characteristic Impedance Description120 Ohm120High Frequency (Nominal/Typical)Nom. Insertion Loss0.5 dB/100ftDelayNominal Velocity of Propagation (VP) [%]78 %CurrentMax. Recommended Current [A]2.7 Amps per conductor @ 25°CVoltageUL Voltage Rating300 V RMS (NEC Type PLTC)300 V RMS (NEC Type CM)Electrical Characteristics Notes:Input Impedance/Unfitted Impedance .5 - 10 MHZ, 120 +-12 Ohms Temperature RangeNon-UL Temp Rating:60°CUL Temp Rating:60°COperating Temp Range:-20°C To +60°CMechanical CharacteristicsBulk Cable Weight:48 lbs/1000ftMax Recommended Pulling Tension:65 lbsMin Bend Radius/Minor Axis: 3 inStandardsNEC/(UL) Specification:CM, PLTCCEC/C(UL) Specification:CMCPR Euroclass:EcaApplicable Environmental and Other ProgramsEU Directive 2000/53/EC (ELV):YesEU Directive 2002/96/EC (WEEE):YesEU Directive 2003/11/EC (BFR):YesEU Directive 2011/65/EU (ROHS II):YesEU Directive 2015/863/EU:YesEU Directive Compliance:EU Directive 2003/11/EC (BFR)EU CE Mark:YesEU RoHS Compliance Date (yyyy-mm-dd):2005-10-01CA Prop 65 (CJ for Wire & Cable):YesMII Order #39 (China RoHS):YesSuitabilitySuitability - Oil Resistance:YesSuitability - Sunlight Resistance:YesFlammability, LS0H, Toxicity TestingUL Flammability:UL1685 UL LoadingCSA Flammability:FT1UL voltage rating:300 V RMS (NEC Type PLTC)Plenum/Non-PlenumPlenum (Y/N):NoPart NumberVariantsItem #Color Footnote3106A.00152Black3106A.001525Black3106A.00305Black3106A 0101000Black C3106A 010500Black C3106A 0105000Black C NFootnote: C - CRATE REEL PUT-UP.Footnote:N - FINAL PUT-UP LENGTH MAY VARY -0% TO +10% FROM LENGTH SHOWN.© 2018 Belden, IncAll Rights Reserved.Although Belden makes every reasonable effort to ensure their accuracy at the time of this publication, information and specifications described here in are subject to error or omission and to change without notice, and the listing of such information and specifications does not ensure product availability.Belden provides the information and specifications herein on an "ASIS" basis, with no representations or warranties, whether express, statutory or implied. In no event will Belden be liable for any damages (including consequential, indirect, incidental, special, punitive, or exemplary damages) whatsoever, even if Belden has been advised of the possibility of such damages, whether in an action under contract, negligence or any other theory, arising out of or in connection with the use, or inability to use, the information or specifications described herein.All sales of Belden products are subject to Belden's standard terms and conditions of sale.Belden believes this product to be in compliance with all applicable environmental programs as listed in the data sheet. The information provided is correct to the best of Belden's knowledge, information and belief at the date of its publication. This information is designed only as a general guide for the safe handling, storage, and any other operation of the product itself or the one that it becomes a part of. The Product Disclosure is not to be considered a warranty or quality specification. Regulatory information is for guidance purposes only. Product users are responsible for determining the applicability of legislation and regulations based on their individual usage of the product.。

4G 无线485抄表集中器产品说明书

4G 无线485抄表集中器产品说明书

【上海数采物联网科技有限公司】485无线抄表集中器产品说明书版本:V 1.1目录1 产品概述 (3)2 订货规格与选型 (4)3 服务理念 (5)4 执行标准 (5)5 产品特性参数 (5)5.1采集特性 (5)5.2电气特性 (6)5.3通信特性 (6)5.4结构特性 (6)5.5工作环境 (6)6 产品核心优势 (7)7 数据上报通信协议 (7)7.1协议解析说明 (7)7.2协议接收测试 (9)7.3协议定制 (9)8 平台对接 (9)8.1默认平台 (9)8.2用户指定平台 (10)9 应用案例 (11)10 安装注意事项 (12)1产品概述SC-GP-4G485无线抄表集中器是上海数采物联网科技有限公司推出的一款基于458通讯,4G无线传输,直流宽电压供电的通用水表电表燃气表抄表终端,可采集智能电表的电能数据、电压、电流、功率因数等电参数数据。

抄表原理简介:485抄表集中器通过RS485接口定时读取智能电表的参数信息并上传。

经过报文解析后,按照指定格式(如json)发送至服务器。

485无线抄表集中器还支持采用WiFi/LoRa/蓝牙等通信方式,大大简化现场部署时间和降低施工费用。

本终端支持各种具备485通信接口的电表、燃气表等仪表的抄表场景,适用于电能表数据采集、智慧城市数据采集、电力监控数据采集、节能减排数据监控系统数据采集、能耗监控系统数据采集、光伏系统数据采集、智能监控数据采集、机器人数据采集、智慧安防系统数据采集、云平台系统数据采集。

2订货规格与选型3服务理念我司郑重承诺:您购买的不仅仅是产品,还有细致、周到的技术支持服务!!!( =^_^= )本产品,现场只需普通工人接电安装即可! 无需配置调试!我们免费提供远程指导,远程配置调试服务,将数据发送至用户指定的云平台。

免费提供物联网方案咨询服务!4执行标准《Q/GDW 1365—2013 智能电能表信息交换安全认证技术规范》国网标准《多功能电能表通信协议DLT645-2007》国标《三相智能电能表型式规范Q/GDW1356-2013》国网标准5产品特性参数5.1采集特性●通信波特率:1200~115200 bps,根据电能表通信参数自适应●通信协议:符合IEC62056-21(IEC1107)和DL/T-645 1997和2007标准,支持modbus RTU协议。

德力西变频器RS485通讯协议

德力西变频器RS485通讯协议

德力西变频器RS485通讯协议德力西变频器RS485通讯协议一.德力西变频器通讯协议简介德力西变频器有两种通讯协议一种为国际上通用的标准MODBUS协议。

另一种为德力西公司自己开发的类MODBUS ASCII格式协议。

而在德力西变频器系列中,只有9200系列RTU程序支持标准MODBUS协议(只支持功能码06和03),9100-SC系列只支持标准MODBUS ASCII协议(不支持标准MODBUS RTU协议,只支持功能码06和03),其他系列皆不支持标准MODBUS协议,只支持德力西公司自己开发的类MODBUS ASCII格式协议。

二.德力西变频器标准MODBUS协议说明1.RS-485串行通讯端子定义如下SG+信号正端SG-信号负端使用RS-485串行通讯前,必须先用键盘设置变频器的“运行方式”、“波特率”、“数据格式”及“通讯地址”。

P00.00运行控制方式选择0:键盘运行1:端子运行2:RS-485运行3:由多功能端子选择P04.28波特率选择0:1200bps1:2400bps2:3800bps3:9600bps4:19200bps5:38400bpsP04.29数据格式0:MODBUS ASCII模式《N,7,2》1:MODBUS ASCII模式《E,7,1》2:MODBUS ASCII模式《O,7,1》3:MODBUS RTU模式《N,8,2》4:MODBUS RTU模式《E,8,1》5:MODBUS RTU模式《O,8,1》P04.30本机号码1~312.标准MODBUS通讯格式说明2.1ASCII模式STX起始字元(1个ASCII码3AH)ADR从机(变频器)地址变频器的地址范围为(1-31),A必须存在。

(8位,包含2个ASCII码)注地址A=00H时对所有从机生效,且所有从机不回送信息,故A=00H时只能发运行命令操作。

(广播方式)CMD数据包功能码(06写一个寄存器内容03读出一个寄存器内容)(8位,包含2个ASCII码)ADRESS数据地址(16位,包含4个ASCII码)DATA当功能码为06时为数据内容(16位,包含4个ASCII码)当功能码为03时为数据数(16位,包含4个ASCII码)LRC 侦误值(8位,包含2个ASCII码)END结束字元(2个ASCII码,0DH,0AH)2.2RTU模式ADR从机(变频器)地址变频器的地址范围为(1-31),A必须存在。

IFC300_Modbus通讯说明文件

IFC300_Modbus通讯说明文件

TechnologyIFC300 Modbus/RS485通讯说明文件首先感谢您使用我们的电磁流量计,阅读此说明文件可以帮助你通过Modbus/RS485通讯获取IFC300转换器的测量参数。

1.获取流速Flowspeed[m/s]主机发送:(皆为十六进制数)01 04 75 30 00 02 6B C8**01 代表仪表地址**04代表获取参数命令**75 30代表获取流速**00固定值**02代表返回单精度数据,即4个数据字节**6B C8代表循环冗余码校验(CSC)IFC300响应代码:01 04 04 BD 74 69 10 B0 6E**01 代表仪表地址**04代表获取参数命令**04代表字节数,此处为04,即后面有4个数据字节**BD 74 69 10代表数据区,即流速值**B0 6E代表循环冗余码校验(CSC)由此响应代码可以得出当前流速的代码为BD 74 69 10,通过计算可以得出流速值为-0.06m/s2.获取体积流量Volumeflow[m3/s]主机发送:(皆为十六进制数)01 04 75 32 00 02 CA 08**01 代表仪表地址**04代表获取参数命令**75 32代表获取流量**00固定值**02代表返回单精度数据,即4个数据字节**CA 08代表循环冗余码校验(CSC)IFC300响应代码:01 04 04 3A F2 C4 ED C4 22**01 代表仪表地址**04代表获取参数命令Technology**04代表字节数,此处为04,即后面有4个数据字节**3A F2 C4 ED代表数据区,即流量值**C4 22代表循环冗余码校验(CSC)由此响应代码可以得出当前流量的代码为3A F2 C4 ED,通过计算可以得出流量值为0.0018m3/s 3.获取计数器1Counter 1[m3]01 04 75 44 00 04 AB D0**01 代表仪表地址**04代表获取参数命令**75 44代表获取计数器1**00固定值**04代表返回双精度数据,即8个数据字节**AB D0代表循环冗余码校验(CSC)IFC300响应代码:01 04 08 40 B0 0B 02 33 8B 26 96 0C 2D**01 代表仪表地址**04代表获取参数命令**08代表字节数,此处为08,即后面有8个数据字节**40 B0 0B 02 33 8B 26 96代表数据区,即计数器1值**0C 2D代表循环冗余码校验(CSC)由此响应代码可以得出当前计数器1的代码为40 B0 0B 02 33 8B 26 96,通过计算可以得出计数器1值为4107m3Technology有关IEEE754浮点数的计算规则:4个字节瞬时流量的算法:(浮点数转十进制数)例如:45/29/15/C4/ ,如果要转换成十进制数,可按下列算法:(注:此处c(X)代表45H,此处c(X+1)代表29H,依次类推)符号位si = ((c(X) And 128) / 128)阶码 ex = (c(X) Mod 128) * 2 + (c(X + 1) And 128) / 128尾数 ma = (c(X + 1) Mod 128) / 2 ^ 7 + c(X + 2) / 2 ^ 15 + c(X + 3) / 2 ^ 23 + 1 所以所需求的量 vo = (-1) ^ si * 2 ^ (ex-127) * ma = 2705.36则浮点数45/29/15/C4/代表的值为2705.36。
