中、低、高碳钢的组织结构和性能特点
钢铁家族中各种组织形貌生长特点及性能
钢铁家族中各种组织形貌生长特点及性能现代材料可以分为四大类--金属、高分子、陶瓷和复合材料。
尽管目前高分子材料飞速发展，但金属材料中的钢铁仍是目前工程技术中使用最广泛、最重要的材料，那么到底是什么因素决定了钢铁材料的霸主地位呢。
下面就为大家详细介绍吧。
钢铁由铁矿石提炼而成，来源丰富，价格低廉。
钢铁又称为铁碳合金，是铁（Fe）与碳（C）、硅（Si）、锰（Mn）、磷（P）、硫（S）以及其他少量元素（Cr、V等）所组成的合金。
通过调节钢铁中各种元素的含量和热处理工艺（四把火：淬火、退火、回火、正火），可以获得各种各样的金相组织，从而使钢铁具有不同的物理性能。
将钢材取样，经过打磨、抛光，最后用特定的腐蚀剂腐蚀显示后，在金相显微镜下观察到的组织称为钢铁的金相组织。
钢铁材料的秘密便隐藏在这些组织结构中。
在Fe-Fe3C系中，可配制多种成分不同的铁碳合金，他们在不同温度下的平衡组织各不相同，但由几个基本相（铁素体F、奥氏体A和渗碳体Fe3C）组成。
这些基本相以机械混合物的形式结合，形成了钢铁中丰富多彩的金相组织结构。
常见的金相组织有下列八种：碳溶于α-Fe晶格间隙中形成的间隙固溶体称为铁素体，属bcc结构，呈等轴多边形晶粒分布，用符号F表示。
其组织和性能与纯铁相似，具有良好的塑性和韧性，而强度与硬度较低（30-100 HB）。
在合金钢中，则是碳和合金元素在α-Fe中的固溶体。
碳在α-Fe中的溶解量很低，在AC1温度，碳的最大溶解量为0.0218%，但随温度下降的溶解度则降至0.0084%，因而在缓冷条件下铁素体晶界处会出现三次渗碳体。
随钢铁中碳含量增加，铁素体量相对减少，珠光体量增加，此时铁素体则是网络状和月牙状。
二、奥氏体碳溶于γ-Fe晶格间隙中形成的间隙固溶体称为奥氏体，具有面心立方结构，为高温相，用符号A表示。
奥氏体在1148℃有最大溶解度2.11%C，727℃时可固溶0.77%C；强度和硬度比铁素体高，塑性和韧性良好，并且无磁性，具体力学性能与含碳量和晶粒大小有关，一般为170~220 HBS、=40~50%。
助理工程师考试练习题题cr_
机械助理工程师考试试题一、选择题1．为检测机械设备噪声值，一般要采用（A）频谱仪（B）声级计（C）万能测振仪（D）激光干涉测振仪2．某机床主轴材料为38CrMoAlA，需渗氮处理。
在进行该主轴工艺路线设计时，渗氮处理应安排在（A）粗加工前（B）粗加工与半精车之间（C）粗磨与精磨之间（D）半精车与粗磨之间3．当零件的两个加工表面的尺寸精度与形状精度的要求均很高，同时它们之间的位置精度要求也很高，在设计工艺过程和选择精基准时，遵循的基准选择原则是（A）基准重合（B）基准统一（C）自为基准（D）互为基准4．将微型计算机的基本硬件连接的总线是（A）数据总线、地址总线和外部总线（B）控制总线、系统总线和数据总线（C）控制总线、地址总线和数据总线（D）控制总线、数据总线和内部总线5．CIMS的核心环节是（）A、CAD/CAMB、CAD/CAPP/CAMC、MRP-ⅡD、ERP6．计算机仿真过程中首先要做的是（）A、建立仿真模型B、编制仿真程序C、建立数学模型D、建立分析方法7．我国《公民道德建设实施纲要》提出了职业道德的基本内容（）。
A爱岗敬业、诚实守信、办事公道、服务群众、奉献社会B爱岗敬业、诚实守信、公平公正、热情周到、无私奉献C爱岗敬业、诚实守信、公平合理、任劳任怨、无私奉献D爱岗敬业、诚实守信、合理合法、勤勤恳恳、奉献社会8．（）通称“财务三表”A资产负债表、利润分配表、应收应付表B资产负债表、利润表、现金流量表C资产负债表、现金流量表、收支平衡表D资产负债表、利润分配表、财务审计表9．某轴类零件由两个V型铁支承其两端的基准外圆，用千分表测量轴上某一个回转外圆，其所显示数值的变动量是（A）同轴度误差值（B）圆度误差值（C）位置度误差值（D）圆跳动误差值10．我国现行税种中流转税类包括（A）增值税、消费税、营业税（B）增值税、营业税、企业所得税（C）增值税、资源税、城镇土地使用税（D）增值税、印花税、关税11．通常工序能力中6σ（标准偏差）的概率是（A）68、26％（B）95、45％（C）99、73％（D）100％12．能够缓冲吸振，并能起到过载安全保护作用的传动是（）A、带传动B、链传动C、齿轮传动D、蜗轮蜗杆传动13．冷冲模工作零件首要的力学性能是（）A、耐磨性B、耐蚀性C、抗冲击韧性D、抗疲劳断裂性14．灰铸铁件与球墨铸铁件生产工艺最主要的差别是（）A、材质成分B、熔炼工艺C、炉前处理工艺D、铸造工艺15．螺纹牙顶圆和牙底圆在投影图上的线条应是（）A、细实线和点划线B、粗实线和虚线C、细实线和虚线D、粗实线和细实线16．常选用的渗碳零件材料是（）A、40Cr钢B、45钢C、20CrMnTi钢D、65Mn 钢17．常用于检测零件较薄硬化层(如0.1mm厚)硬度的仪器是（）A、布氏硬度计B、洛氏硬度计C、肖氏硬度计D、维式硬度计18．用于制造板牙的材料是（）A、T7AB、T8AC、T10AD、T12A19．常用于制造高温绝缘构件的陶瓷合金材料是（）A、氮化硅陶瓷B、氧化铝陶瓷C、碳化硅陶瓷D、氮化硼陶瓷20．轴径圆度为0.005mm时，通常采用的测量方法是（）A、使用三坐标测量机测量B、两点法C、使用圆度仪测量D、三点法21．《著作权法》规定：作者向一家期刊社投稿后，允许再向另一家期刊社投寄同样稿件的期限是自稿件发出之日起未收到期刊社录用通知的（）A、15日B、30日C、45日D、60日22．机械工厂废水中重金属污染物主要来源于（）A、机械加工废切削液B、锅炉房、冲天炉、电弧炉冲渣废水C、重型机械维修清洗废水D、电镀、阳极氧化、化学氧化生产废水二、填空题23．不同的压力加工方法使金属内部受力不同，因此被加工金属会产生（）可锻性。
试样的碳含量与显微组织的对应关系

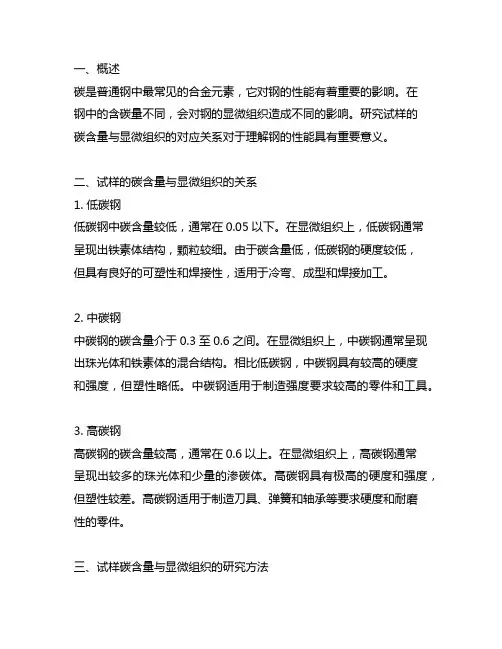

一、概述碳是普通钢中最常见的合金元素，它对钢的性能有着重要的影响。
在钢中的含碳量不同，会对钢的显微组织造成不同的影响。
研究试样的碳含量与显微组织的对应关系对于理解钢的性能具有重要意义。
二、试样的碳含量与显微组织的关系1. 低碳钢低碳钢中碳含量较低，通常在0.05以下。
在显微组织上，低碳钢通常呈现出铁素体结构，颗粒较细。
由于碳含量低，低碳钢的硬度较低，但具有良好的可塑性和焊接性，适用于冷弯、成型和焊接加工。
2. 中碳钢中碳钢的碳含量介于0.3至0.6之间。
在显微组织上，中碳钢通常呈现出珠光体和铁素体的混合结构。
相比低碳钢，中碳钢具有较高的硬度和强度，但塑性略低。
中碳钢适用于制造强度要求较高的零件和工具。
3. 高碳钢高碳钢的碳含量较高，通常在0.6以上。
在显微组织上，高碳钢通常呈现出较多的珠光体和少量的渗碳体。
高碳钢具有极高的硬度和强度，但塑性较差。
高碳钢适用于制造刀具、弹簧和轴承等要求硬度和耐磨性的零件。
三、试样碳含量与显微组织的研究方法1. 金相显微镜观察金相显微镜是观察试样显微组织的常用方法，通过对试样进行磨削、腐蚀和着色处理，可以清晰地观察到试样的显微组织结构，从而对其进行分析。
2. 碳含量分析通过碳含量分析仪器，可以准确地测定试样中的碳含量，为对应于试样的显微组织提供客观的数据支持。
3. 热处理试验通过对试样进行不同的热处理实验，可以观察和分析试样在不同碳含量下的显微组织变化，从而揭示试样的碳含量与显微组织的对应关系。
四、结论通过对试样的碳含量与显微组织的对应关系进行研究，可以得出不同碳含量下试样的显微组织特点，进而指导材料的选用和加工工艺的选择。
这对于提高材料的利用率、降低成本，并且提高产品质量和性能具有重要的意义。
期待未来的研究能够进一步深入，为相关领域的发展提供更多有益的信息和支持。
五、碳含量与钢材性能的综合影响除了对显微组织的影响外，试样的碳含量还会综合影响钢材的其他性能。
下面将从硬度、强度、韧性和耐腐蚀性等方面进行详细说明。
建筑钢材
L1 L0 100% L0
用于衡量钢材塑性的一个重要指标。
对于高碳钢，规定产生残余变形 为原标距长度的0.2%时所对应的应力 值,作为屈服强度,称为条件屈服点,
用
0.2 表示.
冲击韧性:抵抗冲击荷载作用的能力. 测试:夏比V形 或 梅氏U形 缺口试件 指标:冲击韧性值αk=功/缺口面积 (J/cm2)
调质处理=淬火+高温回火
钢材调质处理的目的
使钢材具有良好的综合技术性质
加工硬化与时效对钢性质的影响 1 基本概念 冷加工, 冷加工强化, 时效 2 对钢性质的影响 冷加工:σs↑ HB↑ δ↓αk↓ 冷加工与时效:σs↑ σb↑ HB↑δ↓αk↓
冷加工：指钢材在再结晶温度下（一般为 常温）进行的机械加工，如冷拉、冷拔 或冷轧等。 冷加工强化：将钢材在常温下进行冷加工，
牌号的顺序 屈服强度字母Q、 屈服强度数值、
质量等级（A、B、C、D）、
脱氧程度符号（F、b、Z、TZ）。
例如： Q235AF ，表示屈服强度为 235MPa ， A级沸腾（F）碳素结构钢。 钢牌号与性能的关系 钢牌号越大，钢的含碳量增加，强
度与硬度增高，塑性和韧性降低，可焊
性变差。
钢材选用原则 应根据钢结构的工作条件、荷载
铝合金的弹性模量只有钢材的1/3； 铝合金的线膨胀系数是钢材的2倍；
铝合金的耐久性比钢材高，普通压型钢板 的使用寿命只有铝合金型板1/3.5～1/5 。
1.钢材的屈强比越大，表示结构使用安全度越高。 2.碳素结构钢的牌号越大，其强度越高，塑性越 差。 3.钢结构设计时，对直接承受动荷载的结构应选 用沸腾钢。
H0
摆锤
试件放置位置
H1
试
钢材的组织构造
钢材的组织构造
钢材的组织构造是由微观结构和组织形态两部分组成的。
微观结
构是指钢材中的晶粒结构，它主要由结晶核以及晶界组成；组织形态
则是指钢材中晶粒的分布规律、晶粒形状以及晶粒的取向等。
钢材的微观结构一般分为三种类型：珠光体、铁素体和马氏体。
其中，珠光体属于低碳钢材，具有球状晶粒结构，具有良好的延展性
和可塑性；铁素体属于中碳钢材，具有板条状晶粒结构，强度和韧性
适中；马氏体属于高碳钢材，具有板条状晶粒结构，强度非常高，但
韧性较差。
钢材的组织形态一般有四种：等轴晶、柱状晶、片状晶和纤维状晶。
其中，等轴晶的晶粒是以三维等方向生长的，其强度和韧性相近；柱状晶的晶粒呈柱状生长，强度较高；片状晶的晶粒呈片状生长，强
度和韧性相适中；纤维状晶的晶粒呈纤维状生长，适用于制造带状材料。
《工程材料及机械制造基础》部分习题参考答案.
14、为什么铸造合金常选用接近共晶点的合金？为什么要进行压力加工的合金常选用单相固溶体成分的合金？近共晶点的合金熔点低，结晶范围小，铸造性能好。
单相固溶体成分的合金具有良好的塑性和小的变形抗力，可锻性好。
15、何谓α、γ、Fe3C、C、P、A、L d、（L d `）？它们的结构、组织形态、力学性能有何特点？α为铁素体，Fe3C为渗碳体，C为碳元素，P为珠光体，γ、A为奥氏体，L d为高莱氏体，（L d `）为低温莱氏体。
α为体心立方结构，溶碳量低，强度、硬度低，塑性、韧性好。
γ、A是碳在γ—Fe中形成的间隙固溶体，为面心立方结构，溶碳量较大，是高温组织，硬度较低，塑性较高，易于成形。
Fe3C是铁和碳的金属化合物，含碳量6.69%，硬度很高，脆性很大，塑性和韧性几乎为零。
P是铁素体与渗碳体的机械混合物，碳的分数为0.77%，具有良好的力学性能。
L d是奥氏体与渗碳体的机械混合物，（L d `）是珠光体与渗碳体的机械混合物，含碳量 4.3%，力学性能与渗碳体接近。
16、碳钢与铸铁两者的成分、组织和性能有何差别？并说明原因。
碳含量小于2.11%是碳钢，大于2.11%是铸铁；碳钢中的碳与铁以金属化合物的形式存在，而铸铁中的碳以游离石墨的形式存在；碳钢的力学性能较好，其硬度、强度随含碳量的增加而增加，塑性、韧性随含碳量的增加而下降，铸铁的力学性能取决于石墨的形状、大小及分布；铸铁的铸造性能优于碳钢；铸铁不能进行压力加工，其焊接性能远不及碳钢。
17、分析碳的质量分数分别为0.20%、0.60%、0.80%、1.0%的铁碳合金从液态缓慢冷至室温时的结晶过程和室温组织。
指出这四种成分组织与性能的区别。
碳的质量分数为0.20%、0.60%的铁碳合金均属于亚共析钢，从液态缓慢冷至室温时的结晶过程为：经过AC线时从液态中结晶出A，经过AE线时全部结晶为A，经过GS线时由于贫碳有F析出，经过PSK线时剩余的A转变为P，室温组织为P+F。
钢材—含碳量对碳钢的组织和力学性能的影响
钢材—含碳量对碳钢的组织和力学性能的影响含碳量少，一般组织由铁素体和珠光体组成，淬火后多为板条马氏体；低碳钢韧性大，硬度低，耐磨性差含碳量高，组织一般由渗碳体跟珠光体组成，淬火后多为片状马氏体；高碳钢脆性大，硬度高，耐磨性好一般碳的含量越高硬度越大，韧性降低！以下是各种钢的特点的一些简介：1碳钢碳钢也叫碳素钢，是含碳量wc小于2％的铁碳合金。
碳钢除含碳外一般还含有少量的硅、锰、硫、磷。
按用途可以把碳钢分为碳素结构钢、碳素工具钢和易切削结构钢三类。
碳素结构钢又可分为建筑结构钢和机器制造结构钢两种。
按含碳量可以把碳钢分为低碳钢(wc≤0.25％)，中碳钢(wc 0.25％一0.6％)和高碳钢(wc >O．6％)按磷、硫含量可以把碳素钢分为普通碳素钢(含磷、硫较高)、优质碳素钢(含磷、硫较低)和高级优质钢(含磷、硫更低) 。
一般碳钢中含碳量越高则硬度越高，强度也越高，但塑性降低。
2碳素结构钢这类钢主要保证力学性能，故其牌号体现其力学性能，用Q+数字表示，其中“Q”为屈服点“屈”字的汉语拼音字首，数字表示屈服点数值，例如Q275表示屈服点为275MPa。
若牌号后面标注字母A、B、C、D，则表示钢材质量等级不同，含s、P的量依次降低，钢材质量依次提高。
若在牌号后面标注字母“F”则为沸腾钢，标注“b”为半镇静钢，不标注“F，’或“b”者为镇静钢。
例如Q235-A·F表示屈服点为235MPa的A级沸腾钢，Q235-c表示屈服点为235MPa的c级镇静钢。
碳素结构钢一般情况下都不经热处理，而在供应状态下直接使用。
通常Q195、Q215、Q235钢碳的质量分数低，焊接性能好，塑性、韧性好，有一定强度，常轧制成薄板、钢筋、焊接钢管等，用于桥梁、建筑等结构和制造普通铆钉、螺钉、螺母等零件。
Q255和Q275钢碳的质量分数稍高，强度较高，塑性、韧性较好，可进行焊接，通常轧制成型钢、条钢和钢板作结构件以及制造简单机械的连杆、齿轮、联轴节、销等零件。
各种元素在钢铁中的作用
各种元素在钢铁中的作用钢是一种合金，主要由铁、碳和其他合金元素组成。
这些合金元素在钢中起着不同的作用，以下是一些常见的合金元素及其作用：1.碳（C）：碳是钢中最重要的合金元素之一，它能够提高钢的硬度和强度。
高碳钢含碳量超过0.6%，通常用于制造刀具和机械零件。
中碳钢常用于制造车轴、齿轮等。
低碳钢含碳量少于0.3%，其韧性较好，常用于制造汽车结构部件等。
2.硅（Si）：硅用于降低钢的液相温度和粘度，促进钢的液相区域扩大。
它还能提高钢的强度和耐磨性。
硅常用于制造电力设备、变压器等。
3.锰（Mn）：锰能够提高钢的韧性和延展性，并抑制高温下的晶界腐蚀。
锰常用于制造桥梁、建筑结构等。
4.磷（P）：磷用于提高低碳钢的强度和硬度，但过高的磷含量会降低钢的可焊性。
因此，磷含量应控制在一定范围内。
5.硫（S）：硫能够提高钢的切削性能和机械加工性能。
但高硫含量的钢会降低钢的可焊性和韧性，同时还容易形成疏松铸态组织。
6.铬（Cr）：铬是不锈钢的主要合金元素之一，它能够提高钢的耐蚀性和耐磨性。
铬还能提高钢的强度和硬度，常用于制造压力容器、船舶等。
7.镍（Ni）：镍能够提高钢的韧性和抗冲击性能。
它还能提高钢的耐高温性能，因此常用于制造汽车发动机、航空发动机等。
8.钼（Mo）：钼能够提高钢的硬度和强度，同时还能提高钢的耐腐蚀性能。
它常用于制造汽车结构部件、涡轮发动机等。
9.钒（V）：钒能够提高钢的强度和硬度，同时还能提高钢的耐热性能。
钒主要用于制造高速切削工具、齿轮等。
总而言之，钢中各种合金元素的添加能够改善钢的机械性能、耐磨性、耐腐蚀性和热处理性能等。
通过适当调整合金元素的含量，可以生产出满足不同工程要求的各类钢材。
钢的种类和用途
钢是一种由铁和碳组成的合金，根据碳的含量、组织结构、制造工艺以及用途的不同，可以分为多种类型。
以下是钢的一些主要种类及其用途：
1.碳素钢：含碳量小于2%的钢材，是最常见的钢材之一。
根据碳含量的不同，又可以分为低碳钢、中碳钢和高碳钢。
低碳钢具有良好的韧性和焊接性，常用于制造各种建筑结构、桥梁、车辆等；中碳钢具有较好的强度和耐磨性，常用于制造钢轨、机械传动部件等；高碳钢则具有高硬度和脆性，主要用于制造工具、刃具等。
2.合金钢：在碳素钢中添加一定数量的合金元素（如铬、镍、钼、钴、钒等）而形成的钢材。
合金元素可以提高钢材的硬度、强度、耐磨性、耐腐蚀性等特点，广泛用于制造航空、汽车、船舶、机械等高要求的零部件。
3.不锈钢：一种抗腐蚀性能很强的钢材，其中添加了一定数量的铬、镍等元素，使其具有较好的耐酸、耐碱、耐腐蚀性能。
主要用于制造厨房用具、家居装饰、化工设备、医疗器械等。
4.工具钢：用于制造工具、模具、量具等用的钢，具有高硬度、高强度和高耐磨性的特点。
根据用途和性能的不同，又可以分为碳素工具钢、合金工具钢和高速工具钢等。
5.结构钢：用于制造建筑结构、机器零件等用的钢，具有良好的强度、韧性和焊接性。
根据用途和性能的不同，又可以分为碳素结构钢、低合金高强度结构钢等。
6.特殊性能钢：具有特殊性能和应用要求的钢材，如桥梁用钢、锅炉用钢、压力容器用钢、低温用钢等。
这些钢材具有优异的耐腐蚀性、耐高温性、低温韧性等特点，广泛应用于各种特殊环境和条件下。
总的来说，钢的种类繁多，每种钢都有其独特的性能和用途。
在选择钢材时，需要根据具体的使用环境和要求来选择合适的钢种。
碳钢的划分标准
一．简述低碳钢、中碳钢和高碳钢的划分标准及其各自的性能特点。
答：低碳钢（Wc为％～％），若零件要求塑性、韧性好，焊接性能好，便如建筑结构、容器等，应选用低碳钢；中碳钢（Wc为％～），若零件要求强度、塑性、韧性都较好，具有综合机械性能，便如轴类零件，应选用中碳钢；高碳钢（Wc为％～％），若零件要求强度硬度高、耐磨性好，例如工具等，应选用高碳钢。
二．碳素钢按含碳量可划分为低碳钢、中碳钢和高碳钢。
高碳钢属于工具钢，详见“工具钢”部分。
低碳钢如20号钢一般多用来制作渗碳零件。
热处理工艺是先进行渗碳处理，随后进行淬火和低温回火。
经这样处理后零件表面具有较高的硬度而心部具有良好的塑性。
而中碳钢如45号钢根据使用条件不同，热处理方式也不同。
一般做热加工使用的要进行调质处理，即淬火后高温回火。
其他条件使用的可进行正火处理。
现把国标、日本标准中某些主要钢号的化学成分列举，如表6 ―7―20。
表 6-7-20 碳素钢化学成分指标S30C、S45C钢号中Ni-Cr应小于%，其他国家的标准号有EN10083T―91.ГОСТ1050 等。
7. 物理性能现把国标、日本标准中某些主要钢号的机械性能如表6―7 ―21。
表 6-7-21 碳素钢物理性能指标三．高碳钢、低碳钢、中碳钢的划分标准是什么钢是钢材含碳量在%%之间的铁碳合金。
为了保证其韧性和塑性，含碳量一般不超过%。
钢的主要元素除铁、碳外，还有硅、锰、硫、磷等。
钢的分类方法多种钢材多样，其主要方法有如下3种：1、钢材按品质分类(1) 普通钢（P≤%，S≤%）(2) 优钢材质钢（P、S均≤%）(3) 高级优质钢（P≤%，S≤%）2.、按化学成份分类(1) 碳素钢：钢材a.低碳钢（C≤%）；b.中碳钢（C≤~%）；c.高碳钢（C≤%）。
(2) 合金钢：a.低合金钢（合金元素总含量≤5%）；b.中合金钢（合金元素总含量＞5~10%）；c.高合金钢（合金元素总含量＞10%）。
3．按钢的用途分类分为两类：碳素结构钢，主要用于制造各种工程构件和机械零件；碳素工具钢，主要用于制造各种工具、量具和模具等。
中碳钢低碳钢高碳钢
中碳钢低碳钢高碳钢中碳钢、低碳钢和高碳钢是三种常见的钢材，在不同的应用领域具有不同的性能和特点。
本文将介绍这三种钢材的特点、适用范围和一些购买或使用时的指导意义。
首先，中碳钢是一种具有适度碳含量的钢材。
它的碳含量在0.25%到0.60%之间，具有较高的强度、韧性和可塑性。
中碳钢的应用广泛，可以用于制造机械零件、汽车零配件、钢管等。
它的适用温度范围相对较高，可在一定程度上承受高温环境下的工作。
因此，中碳钢被广泛用于制造机械设备和工程结构，具有良好的耐用性和可靠性。
其次，低碳钢是一种碳含量较低的钢材，一般在0.05%到0.30%之间。
它具有较好的可焊性、韧性和强度适中的特点。
低碳钢易于加工和成型，广泛用于制造家电、汽车零部件、建筑材料等。
由于低碳钢具有良好的可塑性，易于形成各种形状，因此在生产中数量较多。
此外，低碳钢的价格相对较低，是一种经济实用的材料选择。
最后，高碳钢是一种碳含量较高的钢材，一般在0.60%到1.00%之间。
它具有极高的硬度和抗磨性，适用于制造刀具、弹簧、轴承等需要高硬度和耐磨性的工件。
然而，由于高碳钢的碳含量高，导致其韧性较低，易于产生裂纹和变形。
因此，在使用高碳钢时，需要注意合理的加热和冷却处理，以提高其可加工性和使用寿命。
购买或使用这三种钢材时，有一些指导意义值得注意。
首先，要根据具体的应用需求选择合适的材料。
如制造机械设备应选择强度高、耐磨性好的中碳钢或高碳钢；如果是制造家电等非重载零部件，低碳钢是比较适合的选择。
其次，要了解钢材的材质证明书和技术标准，确保其质量和可靠性。
此外，在加工和使用过程中需注意安全操作，避免因材料性能不符合要求而带来的安全隐患。
综上所述，中碳钢、低碳钢和高碳钢是三种常见的钢材，具有不同的碳含量和性能特点。
正确选择和使用这些钢材，能够满足不同领域和行业的需求，提高产品质量和生产效率。
在购买和使用过程中，需要注意材料选择、质量监控和安全操作，以确保钢材能够发挥其最佳性能和使用寿命。
(精选)高、中、低碳钢各自的组织结构和性能特点
(精选)高、中、低碳钢各自的组织结构和性能特点钢材是一种广泛应用的重要材料，根据不同含碳量的不同分布状态，钢材可以分为高、中、低碳钢。
本文将分别介绍这三种钢材的组织结构和性能特点。
一、高碳钢高碳钢是指含碳量大于0.8%的钢材。
高碳钢的组织结构特点是以铁素体和贝氏体为主，同时含有小量的渗碳体和长石体。
高碳钢的组织致密，硬度高，抗弯强度和抗压强度都比较好。
高碳钢具有很好的热处理性，在加热过程中可以得到高度的硬度和韧性。
高碳钢的优点是硬度高，适用于加工制造一些刀具、弹簧、轴承等高强度、高抗磨损的零部件。
但缺点也很明显，高碳钢的韧性较差，焊接难度大，容易产生裂纹和开裂，同时易于产生疲劳。
因此，在使用过程中需要特别注意预防断裂现象的发生。
二、中碳钢中碳钢的优点是韧性较高，能承受冲击载荷和扭转载荷，并且热处理性能好。
但缺点也很明显，一是随着碳含量的降低，硬度和耐磨性也会降低；二是焊接的时候容易发生变形和收缩裂纹。
三、低碳钢低碳钢是指含碳量小于0.25%的钢材。
低碳钢的组织结构特点是基本上为铁素体，同时含有少量的珠光体和渗碳体。
低碳钢的强度和韧性均较低，但焊接性能好，并且具有较好的塑性和可加工性。
低碳钢适用于生产螺钉、螺母、钉子、电线、工具箱、各种管道、锅炉和结构钢等。
总之，高、中、低碳钢各有其特点，应根据具体的使用要求来选择合适的材料。
钢材在实际应用中，除了上述介绍的一些基本性能特点之外，还与生产技术、硬度值、热处理工艺等因素相关联。
因此，在使用钢材的时候，还需要结合具体生产工艺来进行选择和应用。
碳钢的划分标准
一．简述低碳钢、中碳钢和高碳钢的划分标准及其各自的性能特点。
答：低碳钢（Wc为0.10％～0.25％），若零件要求塑性、韧性好，焊接性能好，便如建筑结构、容器等，应选用低碳钢；中碳钢（Wc为0.25％～0.60），若零件要求强度、塑性、韧性都较好，具有综合机械性能，便如轴类零件，应选用中碳钢；高碳钢（Wc为0.60％～1.30％），若零件要求强度硬度高、耐磨性好，例如工具等，应选用高碳钢。
二．碳素钢按含碳量可划分为低碳钢、中碳钢和高碳钢。
高碳钢属于工具钢，详见“工具钢”部分。
低碳钢如20号钢一般多用来制作渗碳零件。
热处理工艺是先进行渗碳处理，随后进行淬火和低温回火。
经这样处理后零件表面具有较高的硬度而心部具有良好的塑性。
而中碳钢如45号钢根据使用条件不同，热处理方式也不同。
一般做热加工使用的要进行调质处理，即淬火后高温回火。
其他条件使用的可进行正火处理。
现把国标、日本标准中某些主要钢号的化学成分列举，如表6 ―7―20。
表6-7-20 碳素钢化学成分指标S30C、S45C钢号中Ni-Cr应小于0.35%，其他国家的标准号有EN10083T―91.ГОСТ1050 等。
7. 物理性能现把国标、日本标准中某些主要钢号的机械性能如表6―7 ―21。
表 6-7-21 碳素钢物理性能指标1 / 7三．高碳钢、低碳钢、中碳钢的划分标准是什么钢是钢材含碳量在0.04%-2.3%之间的铁碳合金。
为了保证其韧性和塑性，含碳量一般不超过1.7%。
钢的主要元素除铁、碳外，还有硅、锰、硫、磷等。
钢的分类方法多种钢材多样，其主要方法有如下3种：1、钢材按品质分类(1) 普通钢（P≤0.045%，S≤0.050%）(2) 优钢材质钢（P、S均≤0.035%）(3) 高级优质钢（P≤0.035%，S≤0.030%）2.、按化学成份分类2 / 73 / 7(1) 碳素钢：钢材a.低碳钢（C ≤0.25%）；b.中碳钢（C ≤0.25~0.60%）；c.高碳钢（C ≤0.60%）。
钢材的基本组织结构
钢铁材料有7种基本组织结构：奥氏体、铁素体和渗碳体、珠光体、贝氏体、马氏体和莱氏体，其中奥氏体、铁素体和渗碳体是基本相，珠光体、贝氏体、马氏体和莱氏体是多相混合物。
奥氏体：观察Mn13或奥氏体钢1Cr18Ni9Ti的钢丝金相组织可发现，奥氏体的晶界比较直，晶内有孪晶或滑移线。
淬火钢中的残余奥氏体分布在马氏体的空隙处，颜色浅黄、发亮。
奥氏体钢丝具有优异的冷加工性能，在高低温条件下均可保持良好的强韧性。
一般来说奥氏体钢的冷加工硬化速率远大于珠光体和索氏体钢，经大减面拉拔可以制备具有特殊性能的弹簧，高锰奥氏体钢具有优异的耐磨性能和减振性能，奥氏体不锈钢具有良好的耐蚀性能和耐热性能。
固溶状态的奥氏体钢无磁，经深冷加工有微弱的磁性。
铁素体：铁素体晶界圆滑，晶内很少见孪晶或滑移线，颜色浅绿、发亮，深腐蚀后发暗。
钢中铁素体以片状、块状、针状和网状存在。
纯铁素体组织具有良好的塑性和韧性，但强度和硬度都很低；冷加工硬化缓慢，可以承受较大减面率拉拔，但成品钢丝抗拉强度很难超过1200MPa。
常用铁素体钢丝有铁素体不锈钢丝（0Cr17）和铁-铬-铝电热合金丝（0Cr25Al5）等。
渗碳体：钢中渗碳体以各种形态存在，外形和成分有很大差异。
一次渗碳体多在树枝晶间处析出，呈块状，角部不尖锐；共晶渗碳体呈骨骼状，破碎后呈多角形块状；二次渗碳体多在晶界处或晶内，可能是带状、网状或针状；共析渗碳体呈片状，退火、回火后呈球状或粒状。
在金相图谱中渗碳体白亮，退火状态呈珠光色。
一次渗碳体和破碎的共晶渗碳体只有在莱氏体钢丝，如9Cr18、Cr12、Cr12MoV和W18Cr4V中才能见到，只要热加工工艺得当，冷拉用盘条中的一次渗碳体块度应较小、无尖角，共晶碳化物应破碎成小块、角部要圆滑，否则根本无法拉拔，渗碳体带轻度棱角的盘条，可以通过正火后球化退火+轻度（Q020%）拉拔+高温再结晶退火的方法加以挽救。
带状和网状渗碳体也是拉丝用盘条中不应出现的组织，这两种组织提高钢的脆性，不利于钢丝加工成形，显著降低成品钢丝的切削性能和淬火均匀性，对网状2.5级的盘条可用正火的方法改善网状，一般来说钢丝经冷拉-退火两次以上循环，网状可降低0.5-1级。
碳钢介绍及分类
固溶强化
高
强
时效强化
度
的
弥散强化
方
法
细晶强化
铝及铝合金
铝合金的种类
变形铝合金 铸造铝合金
用途
铝丝、铝箔、铝合金型材等 复杂形状的铸件等
铜及铜合金
铜及铜合金的特点
优良的物理、化学性能。导电、导热性能好、耐腐 蚀等，是抗磁材料。 加工性能好。容易冷热成形，铸造铜合金铸造性能好。
具有某些特殊力学性能。比如优良的减摩性和耐摩性 高的弹性极限和疲劳强度。 色泽美观。
钛中加入钼、铬、钒等元素后可获得β－Ti 合金。这种合金的强度高，冲压性能好，并 可通过淬火和时效获得强化。
这种合金的塑性好，容易锻造、压延和冲压， 并可通过固溶和时效进行强化。热处理后的 强度可提高50％－100％。
镁及镁合金
纯镁的特点
密度低、比强度高。纯镁的密度只有1749kg/m3， 仅为铁的1/4、铝的2/3。 镁的电极电位较低，抗腐蚀性能差。
名称
高纯铝
工业高纯铝
纯度
用途
99.93%-99.99% 科学研究、制作电 器
98.85%-99.9% 铝箔、铝合金原料
工业纯铝
98.0%-99.0% 电线、电缆、配置 合金
纯铝的强度很低，不能用作结构材料
铝合金
铝及铝合金
合金元素的作用
铝中加入合金元素后，可提高合金的强度， 并保持良好的加工性能。
提
镁属于密排六方结构，因此塑性变形能力差。
镁及镁合金
镁合金的特点
低比重：工业用材料中最轻量材料（铝的2/3重） 高比强度：优于钢和铝 震动吸收性好：可将震动能吸收并转化成热放出 易机械加工 耐冲击性好 电磁屏蔽性好 可再生利用：有利于环境优化
低、中、高碳钢
低碳钢简介低碳钢(low carbon steel)又称, 含碳量从0.10％至0.30%低碳钢易于接受各种加工如锻造, 焊接和切削, 常用於制造链条, 铆钉, 螺栓, 轴等。
碳含量低于0.25％的，因其强度低、硬度低而软，故又称软钢。
它包括大部分和一部分，大多不经用于工程结构件，有的经参碳和其他热处理用于要求耐磨的机械零件。
特性低碳钢退火组织为铁素体和少量珠光体，其强度和硬度较低，塑性和韧性较好。
因此，其冷成形性良好可采用卷边、折弯、冲压等方法进行冷成形。
这种钢材具有良好的。
碳含量很低的低碳钢硬度很低，切削加工性不佳，淬火处理可以改善其切削加工性。
低碳钢有较大的时效倾向，既有淬火时效倾向，还有形变时效倾向。
当钢从高温较快冷却时，铁素体刮碳、氮过饱和，它在常温也能缓慢地形成铁的碳氮物，因而钢的强度和硬度提高，而塑性和韧性降低，这种现象称为淬火时效。
低碳钢即使不淬火而空冷也会产生时效。
低碳钢经形变产生大量位错，铁素体中自碳、氮原子与位错发生弹性交互作用，碳、氮原子聚集在位错线周围。
这种碳、氮原子与位错线的结合体称岁柯氏气团(柯垂耳气团)。
它会使钢的强度和硬度提高而塑性和韧性降低，这种现象称为形变时效。
形变时要比淬火时效对低碳钢的塑性和韧性有更大的危害性，在低碳钢的上有明显的上、下两个屈服点。
自上屈服点出现直到屈服延伸结束，在试样表面出现由于不均匀变形而形成的表面皱褶带，称为。
不少冲压件往往因此而报废。
其防止方法有两种。
一种高预形变法，预形变的钢放置一段时间后冲压时也会产生吕德斯带，因此预形变的钢在冲压之前放置时间不宜过长。
另一种是钢中加入铝或钛，使其与氮形成稳定的化合物，防止形成柯氏气团引起的形变时效。
种类低碳钢一般轧成角钢、槽钢、工字钢、、钢带或，用于制作各种建筑构件、容器、箱体、炉体和农机具等。
优质低碳钢轧成薄板，制作汽车驾驶室、发动机罩等深冲制品；还轧成棒材，用于制作强度要求不i的机械零件。
不同含碳量钢循环球化退火的效果
不同含碳量钢循环球化退火的效果引言：钢材是一种重要的金属材料，在工业生产和日常生活中广泛应用。
钢的性能很大程度上取决于其组织结构。
循环球化退火是一种常用的热处理方法，可改善钢材的组织结构和性能。
本文将探讨不同含碳量钢循环球化退火的效果。
一、低碳钢的循环球化退火低碳钢是含碳量在0.05%以下的钢材。
循环球化退火对低碳钢的效果主要表现在以下几个方面：1. 细化晶粒：低碳钢在循环球化退火过程中，高温下晶界迁移速度较快，晶粒长大趋势明显。
通过控制退火温度和时间，可以使晶粒细化，增加钢的强度和韧性。
2. 消除应力：低碳钢的循环球化退火过程中，通过高温加热和慢冷却的方式，可以有效消除材料内部的残余应力，降低因加工造成的塑性变形。
3. 改善韧性：低碳钢经过循环球化退火后，其组织结构更加均匀，晶界清晰，这有利于防止晶界腐蚀和断裂，提高材料的韧性。
二、中碳钢的循环球化退火中碳钢是含碳量在0.25%~0.60%之间的钢材。
相比低碳钢，中碳钢的循环球化退火效果略有不同。
1. 粒度控制：中碳钢的循环球化退火过程中，晶粒的长大速度较快，而且容易形成颗粒状晶粒。
因此，在循环球化退火过程中，需要控制退火条件，以避免出现过大的颗粒状晶粒，从而影响钢材的性能。
2. 消除组织缺陷：中碳钢经过循环球化退火后，可以有效消除组织中的缺陷，如夹杂物、气孔等，改善材料的均匀性和致密性，提高钢材的强度和韧性。
3. 提高硬度：中碳钢的循环球化退火过程中，通过控制退火温度和时间，可以使钢材的硬度得到适当提高，增加其耐磨性和使用寿命。
三、高碳钢的循环球化退火高碳钢是含碳量在0.60%以上的钢材，其循环球化退火效果与低碳钢和中碳钢有明显区别。
1. 碳化物析出：高碳钢在循环球化退火过程中，会发生大量的碳化物析出，使钢材的组织结构发生变化。
这些碳化物能够增加钢材的硬度和耐磨性，但也会降低钢材的韧性。
2. 晶粒长大：高碳钢的循环球化退火过程中，晶粒的长大速度较快，容易形成大颗粒状晶粒。
含碳量对碳钢的组织和力学性能有什么影响
含碳量对碳钢的组织和力学性能有什么影响含碳量对碳钢的组织和力学性能有什么影响2011-04-16 20：22一般碳的含量越高硬度越大，韧性降低！以下是各种钢的特点的一些简介：1碳钢碳钢也叫碳素钢，是含碳量wc小于2%的铁碳合金。
碳钢除含碳外一般还含有少量的硅、锰、硫、磷。
按用途可以把碳钢分为碳素结构钢、碳素工具钢和易切削结构钢三类。
碳素结构钢又可分为建筑结构钢和机器制造结构钢两种。
按含碳量可以把碳钢分为低碳钢(wc≤0.25%)，中碳钢(wc 0.25%一0.6%)和高碳钢(wc O.6%)按磷、硫含量可以把碳素钢分为普通碳素钢(含磷、硫较高)、优质碳素钢(含磷、硫较低)和高级优质钢(含磷、硫更低)。
一般碳钢中含碳量越高则硬度越高，强度也越高，但塑性降低。
2碳素结构钢这类钢主要保证力学性能，故其牌号体现其力学性能，用Q+数字表示，其中"Q"为屈服点"屈"字的汉语拼音字首，数字表示屈服点数值，例如Q275表示屈服点为275MPa。
若牌号后面标注字母A、B、C、D，则表示钢材质量等级不同，含s、P的量依次降低，钢材质量依次提高。
若在牌号后面标注字母"F"则为沸腾钢，标注"b"为半镇静钢，不标注"F，'或"b"者为镇静钢。
例如Q235-A·F表示屈服点为235MPa的A级沸腾钢，Q235-c表示屈服点为235MPa 的c级镇静钢。
碳素结构钢一般情况下都不经热处理，而在供应状态下直接使用。
通常Q195、Q215、Q235钢碳的质量分数低，焊接性能好，塑性、韧性好，有一定强度，常轧制成薄板、钢筋、焊接钢管等，用于桥梁、建筑等结构和制造普通铆钉、螺钉、螺母等零件。
Q255和Q275钢碳的质量分数稍高，强度较高，塑性、韧性较好，可进行焊接，通常轧制成型钢、条钢和钢板作结构件以及制造简单机械的连杆、齿轮、联轴节、销等零件。
钢的分类、执行标准、牌号、主要特点和用途
钢的分类、执行标准、牌号、主要特点和用途整理：傅登兵钢是指以铁为主要元素、含碳量一般在2%以下并含有其他元素的材料。
中华人民共和国国家标准“钢分类”（GB/T13304-1999）参照采用国际标准，对钢的分类做出了具体的规定。
该标准第一部分规定了按照化学成分对钢进行分类的基本原则，将钢分为非合金钢、低合金钢和合金钢三大类，并且规定了非合金钢、低合金钢和合金钢中合金元素的含量的基本界限值。
该标准第二部分规定了非合金钢、低合金钢和合金钢按主要质量等级、主要性能及使用特性分类的基本原则和要求。
根据分类目的的不同，可以按照不同的方法对钢进行分类。
常用的分类方法有：按冶金方法分类、按化学成分分类、按冶金质量分类、按金相组织分类、按使用加工方法和按用途分类。
1. 按冶金方法分类根据冶炼方法和冶炼设备的不同，钢可以分为电炉钢、平炉钢和转炉钢三大类。
按炉衬材料的不同每大类又可分为碱性和酸性两类。
电炉钢还可以分为电弧炉钢、感应炉钢、真空感应炉钢和电渣炉钢等。
转炉钢还可以分为底吹、侧吹、顶吹和纯氧吹炼等转炉钢。
平炉钢多为碱性，平炉钢由于冶炼时间长、能耗高，正在逐步被淘汰。
按脱氧程度和浇注制度的不同可分为沸腾钢、半镇静钢、镇静钢和特殊镇静钢，在表1中分别用（F）、（b）、（Z）和（TZ）表示冶炼时钢的脱氧方法。
沸腾钢为脱氧不完全的钢，在冶炼后期，钢中不加脱氧剂（如硅、铝等），浇注时钢液在钢锭模内产生沸腾现象（气体逸出）。
这类钢的特点是钢中含硅量很低，标准规定含硅量不高于0.07%，这类钢的优点是钢的收得率高，生产成本低，表面质量和深冲性能好。
缺点是钢的杂质多，成分偏析较大，因而性能不均匀。
镇静钢是完全脱氧的钢，浇注时钢液镇静不沸腾。
钢的组织致密，偏析小，质量均匀。
合金钢一般都是镇静钢。
半镇静钢是脱氧较完全的钢。
脱氧程度介于沸腾钢和镇静钢之间，浇注时有沸腾现象，但与沸腾钢相比较，沸腾现象较弱。
这类钢具有沸腾钢和镇静钢某些优点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
碳钢
主要指力学性能取决于钢中的碳含量，而一般不添加大量的合金元素的钢，有时也称为普碳钢或碳素钢。
碳钢也叫碳素钢，含炭量WC小于2%的铁碳合金。
碳钢除含碳外一般还含有少量的硅、锰、硫、磷按用途可以把碳钢分为碳素结构钢、碳素工具钢和易切削结构钢三类。
碳素结构钢又分为建筑结构钢和机器制造结构钢两种按含碳量可以把碳钢分为低碳钢（WC ≤ 0.25%）,中碳钢（WC0.25%——0.6%）和高碳钢（WC>0。
6%）按磷、硫含量可以把碳素钢分为普通碳素钢（含磷、硫较高）、优质碳素钢（含磷、硫较低）和高级优质钢（含磷、硫更低）一般碳钢中含碳量较高则硬度越高，强度也越高，但塑性较低
低碳钢
低碳钢(low carbon steel)
又称软钢, 含碳量从0.10％至0.30%低碳钢易于接受各种加工如锻造, 焊接和切削, 常用於制造链条, 铆钉, 螺栓, 轴等。
碳含量低于0.25％的碳素钢，因其强度低、硬度低而软，故又称软钢。
它包括大部分普通碳素结构钢和一部分优质碳素结构钢，天多不经热处理用于工程结构件，有的经参碳和其他热处理用于要求耐磨的机械零件。
低碳钢退火组织为铁素体和少量珠光体，其强廖和硬度较低，塑性和韧性较好。
因此，其冷成形性良好可采用卷边、折弯、冲压等方法进行冷成形。
这种钢翅具有良好的焊接性。
碳含量很低的低碳钢硬度很低，切削加工性不佳，淬火处理可以改善其切削加工性。
低碳钢有较大的时效倾向，既有淬火时效倾向，曩有形变时效倾向。
当钢从高温较快冷却时，铁素体刮碳、氮过饱和，它在常温也能缓慢地形成铁的碳氮州物，因而钢的强度和硬度提高，而塑性和韧性降低，筻种现象称为淬火时效。
低碳钢即使不淬火而空冷也乏产生时效。
低碳钢经形变产生大量位错，铁素体中自碳、氮原子与位错发生弹性交互作用，碳、氮原子聚身在位错线周围。
这种碳、氮原子与位错线的结合体称岁柯氏气团(柯垂耳气团)。
它会使钢的强度和硬度提高而塑性和韧性降低，这种现象称为形变时效。
形变时交比淬火时效对低碳钢的塑性和韧性有更大的危害性在低碳钢的拉伸曲线上有明显的上、下两，爪屈服点。
占上屈服点出现直到屈服延伸结束，在试样表面出现d于不均匀变形而形成的表面皱褶带，称为吕德斯带。
刁少冲压件往往因此而报废。
其防止方法有两种。
一种高预形变法，预形变的钢放置一段时间后冲压时也会产生吕德斯带，因此预形变的钢在冲压之前放置时间刁宜过长。
另一种是钢中加入铝或钛，使其与氮形成稳目的化合物，防止形成柯氏气团引起的形变时效。
低碳钢一般轧成角钢、槽钢、工字钢、钢管、钢带{钢板，用于制作各种建筑构件、容器、箱体、炉体和农』机具等。
优质低碳钢轧成薄板，制作汽车驾驶室、发i机罩等深冲制品；还轧成棒材，用于制作强度要求不i的机械零件。
低碳钢在使用前一般不经热处理，碳含{在0.15％以上的经渗碳或氰化处理，用于要求表层{度高、耐磨性好的轴、轴套、链轮等零件。
低碳钢由于强度较低，使用受到限制。
适当增加碳钢中锰含量，并加入微量钒、钛、铌等合金元素，可j大提高钢的强度。
若降低钢中碳含量并加入少量铝、{量硼和碳化物形成元素，则可得到超低碳贝氏体组够其强度很高，并保持较好的塑性和韧性。
中碳钢
中碳钢
medium carbon steel
碳量0.25％～0.60％的碳素钢。
有镇静钢、半镇静钢、沸腾钢等多种产品。
除碳外还可含有少量锰(0.70％～1.20％)。
按产品质量分为普通碳素结构钢和优质碳素结构钢。
热加工及切削性能良好，焊接性能较差。
强度、硬度比低碳钢高，而塑性和韧性低于低碳钢。
可不经热处理，直接使用热轧材、冷拉材，亦可经热处理后使用。
淬火、回火后的中碳钢具有良好的综合力学性能。
能够达到的最高硬度约为HRC55(HB538)，σb为600～1100MPa。
所以在中等强度水平的各种用途中，中碳钢得到最广泛的应用，除作为建筑材料外，还大量用于制造各种机械零件。
中碳钢的焊接
中碳钢含碳量比低碳钢高，强度较高，焊接性较差。
常用的有35、45、55号钢。
中碳钢焊条电弧焊及其铸件焊补的主要特点如下：
(1)热影响区容易产生淬硬组织。
含碳量越高，板厚越大，这种倾向也越大。
如果焊接材料和工艺规范选用不当，容易产生冷裂纹。
(2)由于基本金属含碳量较高，所以焊缝的含碳量也较高，容易产生热裂纹。
(3)由于含碳量的增高，所以对气孔的敏感性增加。
因此对焊接材料的脱氧性，基本金属的除油除锈，焊接材料的烘干等，要求更加严格。
高碳钢
high carbon steel
常称工具钢, 含碳量从0.60%至1.70%, 可以淬硬和回火。
锤, 撬棍等由含碳量0.75%的钢制造; 切削工具如钻头, 丝攻, 铰刀等由含碳量0.90% 至1.00% 的钢制造。
高碳钢的焊接
高碳钢由于含碳量高，焊接性能很差。
其焊接有如下特点：(1)导热性差，焊接区和未加热部分之间产生显著的温差，当熔池急剧冷却时，在焊缝中引起的内应力，很容易形成裂纹。
(2)对淬火更加敏感，近缝区极易形成马氏体组织。
由于组织应力的作用，使近缝区产生冷裂纹。
(3)由于焊接高温的影响，晶粒长大快，碳化物容易在晶界上积聚、长大，使焊缝脆弱，焊接接头强度降低。
(4)高碳钢焊接时比中碳钢更容易产生热裂纹。
