KJ95N安全监测监控系统介绍+功能演示+技术方案资料

KJJ14A传输接口电磁兼容测试报告
煤炭科学研究总院常州自动化研究院 天地(常州)自动化股份有限公司
主要设备
KJF16B型高智能监测分站
输入测点数：16路模入/开入 输出点数量：8路开出,8路馈电检测 传输接口： 1路10M以太网,2路RS485,可以冗余主传输或挂接智能传感 器, 液晶显示： 240X128大屏幕液晶显示分站端口所接传感器类型， 实测值，报警、断电值,模拟量变化曲线等 键盘和遥控：可以使用键盘和红外遥控器显示或修改参数 供电 电源：KDW15A/16A/65，DC9～24V，300mA 外形 尺寸：395×265×70, 重 量：3kg
安全监控系统
•天 地 （ 常 州 ） 自 动 化 股 份 有 限 公 司 •中 煤 科 工 集 团 常 州 自 动 化 研 究 院
天地（常州）自动化股份有限公司简介
1. 天地（常州）自动化股份有限公司 2. 中煤科工集团常州自动化研究院 3. 我国煤炭行业唯一专业从事信息技术与自动化控制技术开发 的专业研究机构，是集科、工、贸于一体的科技实体。
与标校混淆的状况，保证了煤矿生产安全。
煤炭科学研究总院常州自动化研究院 天地(常州)自动化股份有限公司
瓦斯传感器在线标校方法专利证书
此方法已申请相关专利
煤炭科学研究总院常州自动化研究院 天地(常州)自动化股份有限公司
ຫໍສະໝຸດ Baidu
系统设备抗干扰性能
根据AQ 6201-2006《 煤矿安全监控系统通用技术要求》的4.11规
模拟量传感器信号：200～1000Hz及现场总线数字信号
开关量传感器信号：0、5mA ，无电位接点及现场总线数字信号 供电：地面中心站为AC220V 井下设备为AC127V、380V或660V
煤炭科学研究总院常州自动化研究院 天地(常州)自动化股份有限公司
系统功能
主要监测甲烷浓度、一氧化碳浓度、二氧化碳浓度、 氧气浓度、硫化氢浓度、矿尘浓度、风速、风压湿度、 温度、馈电状态、风门状态、风筒状态、局部通风机 开停、主通风机开停等环境参数，并实现甲烷超限声 光报警断电和甲烷风电闭锁控制功能。 另外也可完成水仓水位，煤仓煤位，机电设备的开 停等等生产参数。
定，系统宜通过GB/T17626规定的相关试验。
系统关键设备采取EMC抗干扰设计，使系统可以在不同干扰环境下 可靠的工作，目前通过的主要设备有：传输接口、数据光端机、监控分 站、瓦斯传感器、一氧化碳传感器、二氧化碳传感器、温度传感器、负 压传感器、氧气传感器、硫化氢传感器、远程控制开关等设备。
煤炭科学研究总院常州自动化研究院 天地(常州)自动化股份有限公司
煤炭科学研究总院常州自动化研究院 天地(常州)自动化股份有限公司
存在的隐患
标校时间跨度大，如在未标校 过程中出现瓦斯超高容易同标 校测试混淆，造成系统漏报的 重大隐患。
煤炭科学研究总院常州自动化研究院 天地(常州)自动化股份有限公司
煤炭科学研究总院常州自动化研究院 天地(常州)自动化股份有限公司
煤炭科学研究总院常州自动化研究院 天地(常州)自动化股份有限公司
系统主参数
系统容量：
异步传输方式128台分站级设备
传输速率：
传输方式：
1200/2400bps
光纤, RS485（多路并发传输）
传输电缆芯线：光/电缆2芯 地面中心站到分站之间无中继最小传输距离：电缆20km 分站到传感器之间传输距离：2km
KJ95N安全监控系统采用瓦斯传感器在线标校方 法 KJ95N安全监控系统中，能够实现地面安全监控 软件和监控分站自动识别井下对应地点的传感器的 当前是否处于标校状态，并在地面安全监控软件中 自动记录相应地点的标校时间起始时间和结束时间 等标校信息。采取这种方式减少了单独依靠地面监 控主机设置标校状态而可能造成的瓦斯等气体超限
4. 主导专业：信息工程与电气自动化
5. 行业检测中心：煤炭工业常州通讯监控产品质量监督检验中 心 6. 煤炭行业煤矿专用设备标准化技术委员会煤矿通信监控设备 分会 7. 部级核心期刊：《工矿自动化》编辑部

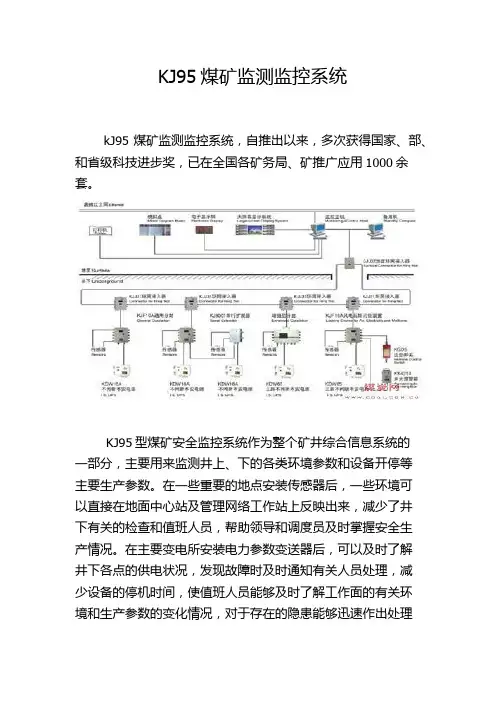

系统结构框图
煤炭科学研究总院常州自动化研究院 天地(常州)自动化股份有限公司
KJ95N安全监测监控系统－系统构架
系统设备抗干扰性能
设备工作于变频器附近，工作状态一切正常。
交流 660V
煤炭科学研究总院常州自动化研究院 天地(常州)自动化股份有限公司
KJF16B通用监控分站电磁兼容测试报 告
煤炭科学研究总院常州自动化研究院 天地(常州)自动化股份有限公司
KGJ16B瓦斯传感器电磁兼容测试报 告
煤炭科学研究总院常州自动化研究院 天地(常州)自动化股份有限公司
煤炭科学研究总院常州自动化研究院 天地(常州)自动化股份有限公司
新技术与新特点
1、具有可调校设备(瓦斯)智能管理功能,自动管理瓦斯调校周期
2、系统通过严格的电磁兼容测试。 3、井下信息引导功能。
返回本章首页
返回主目录
煤炭科学研究总院常州自动化研究院 天地(常州)自动化股份有限公司
传感器标校状态设置与解除 • 目前煤矿传感器标校状态方法: A. 申请第二个工作日需要标校的传感器; B. 下井之前在监控主机上设置某传感器 处于标校状态; C. 下井标校传感器; D. 上井在监控主机上解除传感器标校状 态。
返回本章首页 返回主目录
煤炭科学研究总院常州自动化研究院 天地(常州)自动化股份有限公司
传输特点
• • • • • • • •
光纤+现场总线 主传输冗余,可靠性高 传输信息容量大 传输速度快,系统容量大 系统响应快速,不大于2S 现场总线传感器即插即用 无系统级采样转换误差 传感器报警门限与主机互传
返回本章首页
返回主目录
煤炭科学研究总院常州自动化研究院 天地(常州)自动化股份有限公司
主要设备
KTG2A矿用本安型光端机
工作电压：DC15V（±20%）； 工作电流：≤650mA；输入功率≤10W。 供电电源：KDW26、KDW15A、KDW16A、KDW65 接口数量：1个光纤以太网口；2个以太网电接口；2个RS485接口。 主要功能：信号转换：以太网信号与RS485信号相关转换传输。 以太网光电转换：以太网电信号与以太网光信号相关转换传输。 以太网信息交换：以太网接口设备间信息交换。 防爆型式：矿用本质安全型，标志为“ExibⅠ”。 外形尺寸：外形尺寸（l×b×h）mm：400×385×73
