常用电子元器件大全一、电阻器1. 固定电阻器：阻值固定，常见的有碳膜电阻、金属膜电阻、线绕电阻等。
2. 可变电阻器：阻值可调，如电位器、滑动变阻器等。
3. 熔断电阻器：具有过载保护功能，当电流超过一定值时，电阻器会自动断开。
二、电容器1. 无极性电容器：如陶瓷电容器、聚脂电容器等。
2. 有极性电容器：如电解电容器、钽电容器等。
3. 可变电容器：如空气可变电容器、真空可变电容器等。
三、电感器电感器是一种能产生电磁感应的电子元件，主要用于滤波、振荡、扼流等电路。
常见电感器类型如下：1. 固定电感器：线圈绕制在磁性材料上，如空心电感、磁芯电感等。
2. 可变电感器：线圈匝数可调，如空气可变电感、磁芯可变电感等。
3. 螺线管电感器：具有线性或非线性特性，如线性螺线管、非线性螺线管等。
四、二极管1. 整流二极管：如硅整流二极管、肖特基二极管等。
2. 稳压二极管：如硅稳压二极管、锗稳压二极管等。
3. 发光二极管：如普通LED、红外LED等。
五、晶体管晶体管是一种具有放大功能的半导体器件，是电子电路中的核心元件。
常见晶体管类型如下：1. 双极型晶体管（BJT）：如NPN型、PNP型等。
2. 场效应晶体管（MOSFET）：如N沟道、P沟道等。
3. 达林顿晶体管：具有高放大倍数的晶体管。
六、集成电路（IC）1. 运算放大器（OpAmp）：用于放大、滤波、比较等电路。
2. 逻辑门电路：如与门、或门、非门等，是数字电路的基础。
3. 微控制器（MCU）：集成CPU、内存、输入输出接口等，用于控制应用。
七、传感器传感器是一种能感受规定的被测量并按照一定的规律转换成可用信号的器件，它们是电子设备感知外界环境的关键部件。
1. 温度传感器：如热敏电阻、热电偶等，用于测量温度变化。
2. 光电传感器：如光敏电阻、光电二极管等，用于检测光强变化。
3. 压力传感器：用于测量气体或液体的压力。
八、继电器继电器是一种电控制器件，它具有控制系统（输入回路）和被控制系统（输出回路），通常用于实现电路的自动控制。
常用电子元器件介绍
1T=103G=106 M=109 K=1012 R 1.1.6. 电阻器的特性： 电阻为线性原件，即电阻两端电压与流过电阻的电流成正比，通过这段导体的电流强度与这段 导体的电阻成反比。即欧姆定律：I=U/R。 1.1.7. 电阻的作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。 1.1.8. 主要参数:标称阻值 额定功率 允许误差等级 阻值变化规律(电位器)
1.1.10.1. 直标法 将电阻器的标称值用数位元元元和文字元号直接标在电阻体上,其允许偏差则用百分数表示,未 标偏差值的即为±20%. 1.1.10.2. 数码标记法 一般用三位元元数位元元元来表示容量的大小，单位元元元为欧姆()。前两位为有效数字， 后一位表示倍率。即乘以10i，i为第三位元数位，若第三位元数位9，则乘10-1。 如223J代表22103欧姆()＝22000欧姆 ()＝22千欧姆(K)，允许误差为5%；又如 479K代表4710-1欧姆()，允许误差为5%的电阻。这种表示方法最为常见。
为者常成，行者常至
11
1.2.8. 标称容值的表示方法
1.2.8.1. 直标法
由于电容体积要比电阻大，所以一般都使用直接标称法。如果数字是0.001，那它代表的是0.001uF＝1nF，如果 是10n，那么就是10nF，同样100p就是100pF。
1.2.8.2. 数码标记法
不标单位的直接标记法：用1~4位元元元元数位元元元表示，容量单位元元元为pF，如350为350pF，3为3pF， 0.5为0.5pF
稳压管的最主要的用途是稳定电压。在要求精度不高、电流变 化范围不大的情况下，可选与需要的稳压值最为接近的稳压管 直接同负载并联。在稳压、稳流电源系统中一般作基准电源， 也有在集成运放中作为直流电平平移。其存在的缺点是杂讯系 数较高，稳定性较差。
芯片型号指标参数
芯片型号指标参数1. 芯片尺寸芯片尺寸是指芯片的物理尺寸，通常以长、宽、高来表示。
芯片尺寸的大小直接决定了芯片的集成度和功耗。
较小的芯片尺寸可以实现更高的集成度，但也可能导致散热不良和功耗过高。
2. 主频主频是指芯片工作的时钟频率，通常以赫兹（Hz）为单位。
主频越高，芯片的运行速度越快，处理能力越强。
但高主频也意味着更高的功耗和散热量，因此需要在性能和功耗之间做出权衡。
3. 核心数核心数是指芯片内部的处理器核心数量。
多核芯片可以同时处理多个任务，提高系统的并行计算能力。
核心数越多，芯片处理能力越强，但也需要相应的软件支持才能发挥其优势。
4. 缓存容量缓存是芯片内部用于临时存储数据的高速存储器，用于提高数据访问的效率。
缓存容量越大，可以存储的数据量就越多，提高了数据访问的速度。
但过大的缓存容量也会增加芯片的成本和功耗。
5. 工艺制程工艺制程是指芯片制造过程中使用的制造工艺。
目前常见的工艺制程有28纳米（nm）、14纳米（nm）等。
工艺制程的进步可以提高芯片的集成度和性能，并降低功耗和成本。
6. 供电电压供电电压是芯片正常工作所需的电压。
供电电压的大小直接影响芯片的功耗和稳定性。
较低的供电电压可以降低功耗，但也可能导致芯片的稳定性下降。
7. 温度范围温度范围是指芯片正常工作的温度范围。
芯片在高温环境下工作容易导致故障和性能下降，而在低温环境下工作可能导致芯片无法正常启动。
因此，芯片的温度范围需要根据实际应用环境来选择。
8. 接口类型接口类型是指芯片与外部设备之间的连接接口。
常见的接口类型有USB、HDMI、Ethernet等。
不同的接口类型适用于不同的应用场景，需要根据具体需求进行选择。
9. 功耗功耗是芯片在正常工作状态下消耗的电能。
功耗的大小直接影响芯片的工作时间和散热需求。
低功耗的芯片可以延长电池寿命，提高系统的移动性和续航时间。
10. 耗电量耗电量是芯片在工作过程中所消耗的电能总量。
耗电量的大小与芯片的功耗和工作时间有关。
IC集成电路型号大全及40系列芯片功能大全
IC集成电路型号大全及40系列芯片功能大全IC（集成电路）是一种在单一半导体晶圆上集成了数百至数百万个电子元件的微电子元器件。
IC可以实现丰富的功能，从简单的逻辑门到复杂的微处理器，从模拟电路到数字电路等等。
40系列芯片是一种常见的数字逻辑芯片系列，由于功能完善且易于使用而广泛应用。
1.74系列芯片：74系列芯片是最为常见的逻辑芯片，包括多种逻辑门和触发器等基本逻辑功能。
2.555定时器芯片：555芯片是一种通用的定时器，可以提供稳定的时钟信号和可编程的时间延时。
3.741运算放大器芯片：741芯片是一种常见的运算放大器，用于放大模拟信号。
4.4017计数器芯片：4017芯片是一种十进制分频计数器，可用于频率分频、频率测量和计数等应用。
5.4011门芯片：4011芯片是一种四输入门，常用于数字逻辑电路的组合逻辑设计。
6.4511数码管驱动芯片：4511芯片用于驱动共阳极的七段数码管，可在数字显示电路中用来显示数字。
7.4026计数器/分频器芯片：4026芯片是一种十进制计数器和分频器，常用于数字计数和频率分频应用。
8.4093门芯片：4093芯片是一种四反相器门芯片，可用于数字逻辑电路的时钟触发器设计。
9.4051模拟多路复用器芯片：4051芯片是一种模拟信号多路复用器，用于选择多个模拟信号通道中的其中一个。
10.4066开关芯片：4066芯片是一种模拟信号开关，可用于开关模拟信号通路。
11.4029计数器芯片：4029芯片是一种二进制计数器，可用于数字计数和频率测量等应用。
12.4049缓冲器芯片：4049芯片是一种六非门缓冲器，可用于信号放大和驱动等应用。
13.4081门芯片：4081芯片是一种四与门，常用于数字逻辑电路的与门设计。
14.4013触发器芯片：4013芯片是一种D触发器，可用于数字逻辑电路的时钟触发器设计。
15.4050缓冲器/级联器芯片：4050芯片可用于缓冲模拟信号的传输和级联数字逻辑电路。
常用电子元器件大全

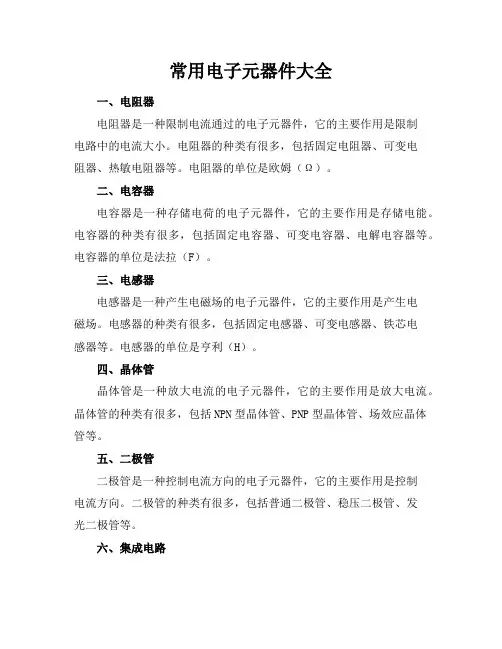

常用电子元器件大全一、电阻器电阻器是一种限制电流通过的电子元器件，它的主要作用是限制电路中的电流大小。
电阻器的种类有很多，包括固定电阻器、可变电阻器、热敏电阻器等。
电阻器的单位是欧姆（Ω）。
二、电容器电容器是一种存储电荷的电子元器件，它的主要作用是存储电能。
电容器的种类有很多，包括固定电容器、可变电容器、电解电容器等。
电容器的单位是法拉（F）。
三、电感器电感器是一种产生电磁场的电子元器件，它的主要作用是产生电磁场。
电感器的种类有很多，包括固定电感器、可变电感器、铁芯电感器等。
电感器的单位是亨利（H）。
四、晶体管晶体管是一种放大电流的电子元器件，它的主要作用是放大电流。
晶体管的种类有很多，包括NPN型晶体管、PNP型晶体管、场效应晶体管等。
五、二极管二极管是一种控制电流方向的电子元器件，它的主要作用是控制电流方向。
二极管的种类有很多，包括普通二极管、稳压二极管、发光二极管等。
六、集成电路集成电路是一种集成了多个电子元器件的电子元器件，它的主要作用是完成特定的电子功能。
集成电路的种类有很多，包括数字集成电路、模拟集成电路、混合集成电路等。
常用电子元器件大全一、电阻器电阻器是一种限制电流通过的电子元器件，它的主要作用是限制电路中的电流大小。
电阻器的种类有很多，包括固定电阻器、可变电阻器、热敏电阻器等。
电阻器的单位是欧姆（Ω）。
在实际应用中，电阻器可以用于调节电路的电压、电流，保护电路中的其他元器件，以及作为负载等。
二、电容器电容器是一种存储电荷的电子元器件，它的主要作用是存储电能。
电容器的种类有很多，包括固定电容器、可变电容器、电解电容器等。
电容器的单位是法拉（F）。
在实际应用中，电容器可以用于滤波、耦合、去耦、延时等电路功能。
三、电感器电感器是一种产生电磁场的电子元器件，它的主要作用是产生电磁场。
电感器的种类有很多，包括固定电感器、可变电感器、铁芯电感器等。
电感器的单位是亨利（H）。
在实际应用中，电感器可以用于滤波、振荡、变压器等电路功能。
常见电子元件的参数

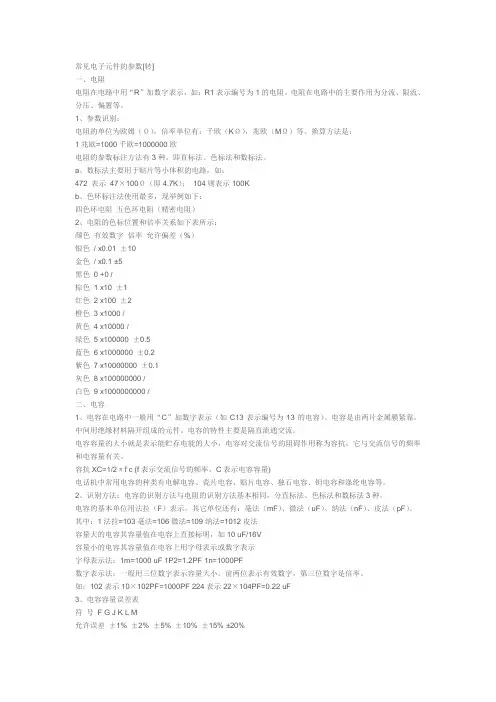

常见电子元件的参数[转]一、电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。
电阻在电路中的主要作用为分流、限流、分压、偏置等。
1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。
换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路，如：472 表示47×100Ω（即4.7K）；104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色/ x0.01 ±10金色/ x0.1 ±5黑色0 +0 /棕色 1 x10 ±1红色 2 x100 ±2橙色 3 x1000 /黄色 4 x10000 /绿色 5 x100000 ±0.5蓝色 6 x1000000 ±0.2紫色7 x10000000 ±0.1灰色8 x100000000 /白色9 x1000000000 /二、电容1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。
电容是由两片金属膜紧靠，中间用绝缘材料隔开组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。
电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。
其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。
电子元器件的规格参数
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载电子元器件的规格参数地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容123电子元器件的规格参数描述电子元器件的特性参数的数量称为它们的规格参数。
规格参数包括标称值、额定值和允许偏差等。
电子元器件在整机中要占有一定的体积空间，所以其外形尺寸也是一种规格参数。
电子元器件的质量系数：用于度量电子元器件的质量水平，通常描述了元器件的特性参数、规格参数环境因素变化的规律，或者划定了他们不能完成功能的边界条件。
电子工艺的质量参数一般有：温度系数、噪声电动势、高频特性及可靠性等，从整机制造工艺方面考虑，主要有机械强度和可焊性。
通常，用信噪比来描述电阻、电容、电感一类无源元件的噪声指标，对于晶体管或集成电路一类有源器件的噪声，则用噪声系数来衡量。
在设计制作接收微弱信号的高增益放大器时，应当尽量选用低噪声的电子元器件。
使用专用的“噪声测试仪”可以方便的测量出元器件的噪声指标。
电子元器件的命名与标注通常电子元器件的名称应该反映出它们的种类、材料、特征、型号、生产序号和区别代号，并且能够表示出主要的电器参数。
电子元器件的名称由字母和数字组成。
对于元件来说，一般用一个字母代表它的主称，如R表示电阻器，C代表电容，L表示电感，W表示电位器，等等；用数字或字母表示其他信息。
型号及参数在电子元器件上的标注：直标法、文字符号法和色标法。
文字符号法： = 1 \* GB3 ① 用元件的形状及其表面的颜色区别元件的种类，如在表面安装的元件中，除了形状的区别外，黑色表示电阻，棕色表示电容，淡蓝色表示电感。
= 2 \* GB3 ② 电阻的基本标注单位是欧姆，电容的基本标注单位是皮法，电感的基本标注单位是微亨；用三位数字标注元件的数值。
常用元器件主要参数
常用元器件主要参数电阻容差：通用场合选用1％精读，当有特殊要求比如输出电压精度要求时选用更小的选择比率：当阻值不是很重要时，比如分压器，以减少电路中不同阻值种类数目以实现大批量采购节约成本最大电压：电阻其实也可以被击穿，高压应用时要注意温度系数：大多数电阻都有很小的温度系数（50～250ppm每度），电阻发热时，线绕电阻的温度系数会有较大变化额定功率：一般电阻功耗为额定值一半脉冲功率：在较短时间内，线绕电阻可以承受远大于其额定功率的冲击，但非线绕电阻不行电容铝电解电容大容量小体积钽电容中等电容量陶瓷电容定时与信号电路多层陶瓷电容低ESR场合塑胶电容高dv/dt场合容差：典型值正负20％，电解电容还要差好多ESR：等效串联电阻，设计大容量滤波器时ES R比容量重要老化：“电源寿命1000h”实际就是对电解电容电容而言，如果把电源放到实际温度条件或者工作几年就要选择2000h到5000h肖特基二极管常用在整流器中，正向导通电压小，没有反向恢复时间整流二极管反向恢复：二极管正向导通后在很短时间内能够反向流过电流这段时间叫反向恢复时间，这对变换器的效率非常不利但并不是越快越好，会产生快速的电压电流尖锋晶体管（BJT）脉冲电流：一般BJT上不会提到脉冲电流（除非专为电源设计），取额定直流电流的两倍放大倍数：一般假定为10，不管手册数据如何晶体管（MOSFET）功率损耗：导通损耗＋门极充电损耗＋开关导通损导通损耗：当MOSFE T全部导通时漏源极之间存在一个电阻，导通损耗大小取决于管中电流大小，而且电阻随温升增大门极充电损耗：由于MOSF ET有一个相当大的等效门极电容引起开关导通损：在开通或关断转换的任何时候，晶体管上同时既有电压又有电流产生功率损耗最大门极电压：通常20V电阻型号命名方法分类及主要特性参数等导电体对电流的阻碍作用称着电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。
电阻、电容、二极管、IC等规格、封装、尺寸
贴片电阻常见封装有9种，用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。
我们常说的0603封装就是指英制代码。
另一种是米制代码，也由4位数字表示，其单位为毫米。
下表列出贴片电阻封装英制和公制的关系及详细的尺寸：一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。
标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。
（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。
（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。
二、常用元件封装1）电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。
注：ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法）1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法）2）电阻的命名方法1、5%精度的命名：RS – 05 K 102 JT2、1％精度的命名：RS – 05 K 1002 FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
电子元器件参数
1.线绕精密电阻和电位器的分布参数（分布电容和分布电感） 由于线绕精密电阻和电位器存在分布参数，所以线绕精
密电阻和电位器的匝数较多时，往往采用无感绕制法绕制，即 正向绕制的匝数和反向绕制的匝数相同，以尽量减小分布电感。 2.传输电缆的分布参数 可以把一条传输电缆看成是由分布电容、分布电感和电阻联合 组成的等效电路，如图1所示
1.电容器的标称容量与允许偏差标志在电容器上的电容量称 作标称容量。
电容器的实际容量与标称容量存在一定的偏差，电容器的 标称容量与实际容量的允许最大偏差范围，称作电容器的允许 偏差。电容器的标称容量与实际容量的误差反映了电容器的精 度。精度等级与允许偏差的对应关系如表1所示。一般电容器 常用Ⅰ、Ⅱ、Ⅲ级，电解电容器用Ⅳ、Ⅴ、Ⅵ级。
电容器电容量的基本单位是法，用字母F表示。因为实际中 的电容器的容量往往比1F小得多，所以电路中常用的单位有微 法(μF)、纳法（nF）和皮法(pF)等，
其关系是: 1法=106微法 1微法=103纳法=106皮法 2.电路图形符号和电容器的作用
(1)电容器的图形符号如图1所示
(2)电容器的作用 在电子电路中，电容器通常具有滤波、旁路和耦合等功能。
5.电容器的绝缘电阻 电容器的绝缘电阻的值等于加在电容器两端的电压与通过
电容器的漏电流的比值。电容器的绝缘电阻与电容器的介质材 料和面积、引线的材料和长短、制造工艺、温度和湿度等因素 有关。
对于同一种介质的电容器，电容量越大，绝缘电阻越小。 电容器绝缘电阻的大小和变化会影响电子设备的工作性能， 对于一般的电子设备，选用绝缘电阻越大越好。
电阻的标称
电阻识别
直接标称 220Ω 4R7＝4.7Ω 103＝10*103Ω＝10K 14=1*104Ω=10KΩ
复位IC,电源管理IC系列,替代型号及参数
复位IC，电源管理IC系列，替代型号及参数复位ICPJ809 series(2.63/2.93/3.08/4.0/4.38/4.63V）PJ810 series(2.63/2.93/3.08/4.0/4.38/4.63V）PJ705/706/707/708/813EL Driver ICPJ6540C(驱动面积20-40 CM2)PJ6540S(驱动面积20-40 CM2)PJ6540TS(驱动面积20-40 CM2)PJ6543S/TS(驱动面积50-100 CM2)高电压检测ICPJ6101C/NXXXMR series(1.1-6.0V,每隔0.1有型号）LCD Driver ICSC1904(驱动点数19X4)SC1621(驱动点数32X4)SC1621(驱动点数32X4)SC1622(驱动点数32X8)SC1622(驱动点数32X8)SL4808(驱动点数48X8)SC1626(驱动点数48X16)SC1626(驱动点数48X16)SC6523(驱动点数52X3)PJ8566S(驱动点数32X4)小功率AB类音频放大ICPJ4890(1W)PJ4990(1.25W)PJ4871(1.5W)PJ4871(PP)(底部带散热片,1.5W)TDA2822(12V,2X1W)PJ2822(12V,2X1W)TDA2822(9V,2X1W)PJ2822(9V,2X1W)TDA2822(6V,2X1W)LM386中功率AB类音频放大ICPJ4888(2X2.1W,带3D混响功能和立体声耳机功能)PJ4818(2X2.2W,带立体声耳机功能)PJ4088(2X2.2W,带立体声耳机功能)PJ4863MTE(2X2.2W)PJ4863S/P(2X2.2W)CSC4863S(2X2.2W)TEA2025(12V,2X2.5W)TEA2025(9V,2X2.5W)PJ4836(2X2W,带重低音)PJ4836(2X2W,带重低音)TDA7496(2X2W)D1517P(2X4W)TA8227(2X3W)KA2206(2X2.3W)APA2068((2X2.6W,带音量控制,底部带散热片)大功率AB类音频放大ICTDA2030A(18W)LM1875T/L(20W)TDA7265(2X25W)YD7377(2X30W或4X6W)D类音频放大ICPJ2005(1.4W,单声道,D类音频放大)PJ2010(1.3W,单声道,D类音频放大)TPA2012D2(2X1.4W,立体声,D类音频放大)PJ2012(2X1.5W,立体声,D类音频放大)AX2012(2X1.4W,立体声,D类音频放大)PJ8008(2X1.5W,立体声,D类音频放大)耳机音频放大ICPJ4800(2X290mW,立体声耳机放大IC)PJ4808(2X105mW,立体声耳机放大IC)PJ4809(2X105mW,高电平关断,立体声耳机放大IC)PJ8608(2X105mW,立体声耳机放大IC)PJ4880(2X250mW,立体声耳机放大IC)PJ7000(2X40mW,立体声耳机放大IC)LM4853M(2X300mW立体声耳机放大或1.5W单声道耳机放大 IC)全差分AB类音频放大ICPJ4898(全差分,1W)PJA6211(全差分,1.25W)PJA6203(全差分,1.25W)音量音质处理ICCSC2313(三组立体声输入音质处理IC,6V-10V.)CSC2314(四组立体声输入音质处理IC,6V-10V.)D2322(6通道AV前置控制IC,5-12V.)D2323(6通道音响输入选择IC,4.5-12V.)CSC2256(双声道音量控制IC,2.5V-12V.)PT2258(六声道音量控制IC,5V-10V.)M62429(双声道音量控制IC,5V.)TC9153(音量控制IC,4.5-12V.)混响处理ICCD2399单片调频调幅收音ICCD9088(单片电调谐调频收音IC)CD1191(单片调频调幅收音IC)TA2003(单片调频调幅收音IC)YT2111(单片调频调幅立体声收音IC)YD2149(单片调频调幅收音IC/3V工作)并联白灯背光ICPJ7110(并3路白灯,每路20mA)PJ7111(并4路白灯,每路20mA)PJ5920(并3路白灯,每路20mA)PJ5921(并4路白灯,每路20mA)PJ9300(并4路白灯,每路20mA)PJ3200(并5路白灯,每路20mA)PJ2133(并4路白灯,每路可达30mA)PJ60230(并5路白灯,每路可达30mA)PJ9364(并4路白灯,每路可达20mA)PJ9362(并4路白灯,每路可达30mA)PJ9360(并4路白灯,每路可达30mA)PJ3114(并6路白灯,每路20mA)霍尔ICPJ90248S/TPJ177A/B/CPJ1881S/TPJ732S/TPJ211A/B/CTPJ41S/TPJ49ETPJ40APJ5881PJ3144RS232接口ICMAX232锂电保护ICPJ5426AB(4.3V过充保护电压)PJ5426BB(4.28V过充保护电压)PJ2188(4.3V过充保护电压,内置MOS的2合1锂电保护IC)锂电保护板所用MOS管PJ9926SPJ9926TPJ8205T(新版样品)PJ8205MR(新版样品)PJ5N20VPJ8810TPJ8810MRPJ8822TPJ8822MRPJ8818TPJ8818MRPJ8820MRPJ8208PJ6968PJ8209MR单节锂电充电ICPJ4054MR(800mA)PJ4054DR(800mA)PJ4054PR(1A)PJ4056MR(800mA,带双灯指示功能)PJ4060C(250mA,双灯指示功能,其中一个灯为七彩灯指示) PJ4060D(250mA,双灯指示功能)PJ4050S(500mA)PJ2051S(1A)PJ4100(1A)VM7205M/S(1A,须外接场效应管)PJ9501A/B(1A,须外接场效应管,B:4.2V,A:4.1V,一般推B版的)单节锂电/镍氢电池/铅酸电池线性充电ICPJ4062S(500mA,4.2V充满,充电电压可调,也可充镍氢/铅酸电池) PJ4066(1A,4.2V充满,充电电压可调,也可充镍氢/铅酸电池)单节磷酸铁锂电/镍氢电池/铅酸电池线性充电ICPJ4058S(500mA,3.6V充满,充电电压可调,也可充镍氢/铅酸电池) PJ4059(1A,3.6V充满,充电电压可调,也可充镍氢/铅酸电池)开关电源绿色模式PWM控制ICPJ6848M/PPJ6850M/P/SPJ6853M/PPJ6842M/P/SPJ6860(15W)PJ2530A(5W)PJ2603P(6W,内置700V三极管)PJ2604P(6W-8W,内置700V三极管)PJ2605S(3.8W-4.5W,内置700V三极管)PJ2607P(18W,须外加高压功率三极管)PJ8022P(20W以下,内置700VMOS管,输入电压9-38V,耐压50V) PJ8012P(13W以下,内置730VMOS管,输入电压10-39V,耐压50V) PJ1203(5-120W,输入电压耐压16V)I2C实时时钟/日历ICPJ8563S/P/T/MPJ1302S/PAM/FM 频率显示驱动ICSC3610SC3610D马达驱动ICD5898(PDVD 含双路DC-DC 4通道马达驱动IC)D5668(DVD 5通道马达驱动IC)D5868(DVD 5通道马达驱动IC)D5888(DVD 5通道马达驱动IC)D5954(DVD/PDVD/Car DVD/CD机 4通道马达驱动IC)D9258(DVD/PDVD/Car DVD/CD机 4通道马达驱动IC)D9259(DVD/PDVD/Car DVD/CD机 5通道马达驱动IC)YT5901(CD机4通道马达驱动IC)PJ6651AN6650(马达稳速IC)PJ7010R(马达正反转控制驱动IC,1-2A驱动电流)PJ9110(马达正反转控制驱动IC,0.8A驱动电流)PJ9120(马达正反转控制驱动IC,3A驱动电流,须加三级管扩流) PJ9130(直流马达正反转及加速驱动IC,3A驱动电流,须加三级管扩流)锁相环ICAT9256AT9257LC72131电阻式触摸屏控制ICPJ2046PJ2003电容式触摸按键ICTF601(6键输入,工作电压2.5-5.5V)TF401(4键输入,工作电压2.5-5.5V)TF201(2键输入,工作电压2.5-5.5V)TF101(1键输入,工作电压2.5-5.5V)通用运算放大器ICLM324S(四运放/32V)LM324P(四运放/32V)LM324S(四运放/18V)LM324P(四运放/18V)LM358S/P(双运放)JRC4558(双运放)低压运算放大器ICPJ3414(双运放)PJ4510(双运放)PJ2107(单运放)低压低功耗运算放大器ICS324(四运放)S358(双运放)低噪声低失真运算放大器ICPJ4580(双运放)PJ4560(双运放)PJ2568(双运放)大电流运算放大器ICPJ4556(双运放)高带宽高转换速率运算放大器ICPJ2137(双运放)低漂移高精度运算放大器ICOP07(单运放)中频接收ICMC3361通话免提ICMC34018PJ34118PJ34119通话话音网络ICTEA1062/A(A:低电平静噪)压扩电路ICTA31101F(语音压扩电路IC)SL5015(压扩电路IC)SL5020(低压压扩电路IC)DC DC变换ICPJ34063A(1.5A)MC34063B(0.8A)PJ34063(0.8A)三端可调正电源稳压ICLM317L(100mA)LM317T(1.5A)电流型PWM控制ICKA3842S/PKA3843S/P固定频率PWM控制ICKA7500PKA7500STL494PTL494SPJ9741电压比较器ICLM339S(4电压比较器)LM339P(4电压比较器)LM393S/P(双电压比较器)LED显示屏驱动ICPJ62726SS/SO/SP(16位恒流LED驱动IC,每路输出4-90mA) PJ6024(16位恒流LED驱动IC,每路输出3-45mA)LED数码管显示驱动IC(移位寄存器IC)PJ74HC164PJ74HC164PJ74HC595门电路ICPJ74HC244(8路3态缓冲驱动IC)PJ74HC04(六反相器IC)PJ74HC14(六反相施密特触发器IC)SC74HC245(总线驱动双向三态门电路IC)SC74HC138(3-8译码器IC)SC74HC27(四总线收发器IC)SC74HC373(八D锁存器IC)SC74HC393(双4位二进制计数器IC)TFT-LCD 时序控制ICPVI1004DTFT-LCD 信号处理ICD3031LCD视频切换开关ICPI5V330定时器ICNE555立体声D/A转换ICPJ433416位音频D/A转换ICPJ8211CCFL冷光阴极灯控制ICPJ3105恒流恒压控制ICPJ1051MR2A DDR 电源ICPJ9174七路达林顿驱动器阵列ULN2003(七路达林顿驱动器阵列,最大驱动电流可达500MA) ULN2003(七路达林顿驱动器阵列,最大驱动电流可达500MA)模拟开关ICPJ3157(高速单刀双掷模拟开关IC)电源开关ICPJ9701双卡控制ICPJ6188(SPI接口双卡控制IC)4路ESD保护ICPJ3205MRSOT23SOT23SOP8/DIP8 DiceSOP8TSSOP8SOP8/TSSOP8 SOT23DiceDiceSSOP48DiceQFP64DiceDiceQFP100QFP64/LQFP64 LQFP44 MSOP8SMD9(=CSP9) SOP8/DIP8 SOP8(PP)DIP8SOP8DIP8SOP8SOP8/DIP8 SOP8/DIP8 QFN24QFN24QFN16 TSSOP20(PP) SOP16/DIP16 SOP16WSOP16/DIP16 SOP16/DIP16 TSSOP28(PP) HSOP28DIP20/SOP20 DIP18FDIP12SOP16-PPHZIP5TO-220B-5/TO-220-5HZIP11ZIP15QFN8/MSOP8SMD9(=CSP9)/QFN8(=DFN8)QFN20/WCSP16QFN20/WCSP16SOP16WTSSOP20SOP8MSOP8MSOP8SOP8SOP8/DIP8SSOP10MSOP10MSOP10/SMD9(=CSP9)MSOP8/SMD9(=CSP9)SMD9(=CSP9)/QFN8(=DFN8)/MSOP8 SOP28/DIP28SOP28/DIP28SOP28/DIP28SOP28/DIP28SOP16/SOP16WDIP20SOP8/DIP8DIP16DIP16/SOP16SOP16SOP28DIP16/SSOP16SDIP24/SSOP24SDIP24/SSOP24SOT-26MSOP8MSOP8SOT-26SOT-26QFN16QFN16QFN16QFN16QFN16QFN16SOT-23/TO-92 SOT-23/TO-92 SOT-23/TO-92 SOT-23/TO-92 TO-94SOT-23/TO-92 TO-92TO-92/SOT-23 TO-92/SOT-23 TO-92/SOT-23SOP16/DIP16SOT-26SOT-26 TSSOP8SOP8TSOP8TSSOP8 TSSOP6(SOT26) TSSOP8 TSSOP8 TSSOP6(SOT26) TSSOP8 TSSOP6(SOT26) TSSOP8 TSSOP6(SOT26) TSSOP6(SOT26) TSSOP8 TSSOP8 TSSOP6(SOT26) SOT-25DFN10SOT-89-5SOT-26SOT-26SOT-26SOP8SOP8DFN10MSOP8/SOP8MSOP8SOP8DFN10SOP8DFN10SOT-26/DIP8SOT-26/DIP8/SOP8SOT-26/DIP8SOT-26/DIP8/SOP8TO-92TO-92DIP8DIP8SOP8DIP8DIP8DIP8SOP8SOP8/DIP8/TSSOP8/MSOP8 SOP8/DIP8DiceCOB(SOP36)HSOP34HSOP28HSOP28HSOP28HSOP28HSOP28HSOP28QFP44TO-126DIP8SOP8/DIP8SOP8/DIP8SOP8/DIP8DIP16SOP16/DIP16 SOP20/DIP20 DIP22/MFP22QFN16/TSSOP16 TSSOP16SSOP20SOP14SOP8SOP8SOP14DIP14SOP14DIP14SOP8/DIP8 SOP8/DIP8 SOP8/DIP8 SOP8/DIP8 SOT-25/SOP8SOP14/DIP14 SOP8/DIP8 SOP8/DIP8 SOP8/DIP8 SOP8/DIP8SOP8/DIP8SOP8/DIP8SOP8/DIP8SOP16/DIP16SOP28/DIP28 SOP28/DIP28 SOP8/DIP8DIP16SOP16SOP20/DIP20SOP14/DIP14SOP8/DIP8SOP8/DIP8DIP8TO-92TO-220SOP8/DIP8SOP8/DIP8DIP16SOP16DIP16SOP16SSOP16/SOP16SOP14DIP14SOP8/DIP8SSOP24/SOP24/SDIP24 SSOP24/SOP24/QFN24 DIP14（插片）SOP14（贴片）SOP16SOP20SOP14SOP14SOP20SOP16SOP14DIP20DIP14QFP64QFP48SSOP16SOP8/DIP8SOP8/DIP8 SOP8 SSOP20 SOT-26 SOP8DIP16 SOP16 SOT-26 SOT-25 QFN20 SOT-26MAX809/IMP809 seriesMAX810/IMP810 seriesMAX705/706/707/708/813/IMP705/706/707/708/813 series 兼容SM8141兼容SM8141兼容SM8141兼容SM8142XC6101FC(FN)/XC6101CC(CN) seriesHT1621/SL3204HT1621/SL3204HT1622/SL3208HT1622/SL3208HT1623HT1626/SL4816HT1626/SL4816PT6523/SC75823PCF8566LM4890/LM4889/APA0711/NCP2890/PT2366LM4890/LM4889/LM4990/NCP2990LM4871LM4871TDA2822/KA2209TDA2822/KA2209TDA2822/KA2209TDA2822/KA2209TDA2822/KA2209LM386LM4888LM4818/SN4188SN4088/LPA4911LM4863MTELM4863LM4863TEA2025TEA2025LM4836LM4836TDA1517APA2068/G1450TPA2005TPA2010/NCP2820/TS4962/EUA2010/A7013/LM4670/1/3/5/APA2010/PT2333 LM4674TPA2012TPA2012TMPA2155PSTDA1308/LM4800/PT2308/APA4800LM4808LM4809LM4808LM4880/HT82V735FAN7000LM4898/LM4894TPA6211/TPA6204TPA6203PT2313/SC7313PT2314/SC7314PT2322PT2323PT2256PT2258M62429TC9153PT2399TDA9088/TDA7088/TDA1088CXA1191TA2003TA2111TA2149AMC7110AMC7111G5920G5921RT9300LTC3200/AAT3110/RT9361/AAT1501/AIC1848CP2133/FAN5616TPS60230RT9364RT9362RT9360/SC604/CAT3406/PAM2701AAT3114MLX90248/A180/A3212/TLE4913/EW6672ATC177/ATS177US1881EW732/EW512/DN6851FTC211/FTS211SS41/SS400/US1881UA/UGN3175/77UA/UGN3075/77UA/A3132/33/34UA/HAL105/115/125 SS49E/AH41ESS40AUS5881A3144/UGN3140/2/UGS3140/2/A3141/2/3DW01+/CS213/R5426/DW01DW01+/CS213/R5426/DW01兼容CR6002CEM9926/APM9926/AP9926/AO8822/AO8810CEM9926/APM9926/AP9926/AO8822/AO8810CEM8205/APM8205/AP8205/AO8205CEM8205/APM8205/AP8205/AO82055N20VAO8810AO8810AO8822AO8822AO8818AO8818AO8820AO8208APM6968AO8209LTC4054ES5/MCP73831-2(SOT-25)/MCP73832-2(SOT-25)/OCP8020LTC4054ES5/MCP73831-2/MCP73832-2/OCP8020LTC4054ES5/MCP73831-2/MCP73832-2)/OCP8020LTC4054ES5/MCP73831-2(SOT-25)/MCP73832-2(SOT-25)/OCP8020VA7205/VA7202RT9501SG6848/LD7550/OB2262SG6850/LD7550/OB2262/SG5701/SG5848SG6851/LD7535/OB2263/SG6848/SG6849/SG5701/SG5848/LD7550/OB2262/OB2278/OB2279 SG6841/SG6842/LD7552/OB2268/OB2269ACT30/AP3700ACT30/AP3700THX202THX203THX208THX201Viper22Viper12NCP1203PCF8563/PT7C4337DS1302/HT1380/HT1381AM5898AM5668AM5868AM5888BA5954KA9258KA9259BA5901AN6651LG7010LG9110LG9130TC9256/PT9256TC9257/PT9257TSC2046/ADS7846/MT6301/AK4182/ADS7843 TSC2003LM4558/JRC4558NJM3414NJM4510NJM2107SGM324/LMV324SGM358/LMV358NJM4580NJM4560NJM2568NJM4556NJM2137OP07DBL5018/SL5018SC34018MC34118/SC34118MC34119/SC34119SL5015SL5020MC34063AMC34063BLM3842LM3843TL494TL494BA9741/TL1451/SP9741/A1250/AP2001/FP1451 TB62726/MBI5026MBI502474HC16474HC16474HC59574HC24474HC0474HC1474HC24574HC13874HC2774HC37374HC393IR3Y31CS4334PT8211/TDA1311/HT82V731BIT3105TSM1051/SL71051/BD6550G/NJM2336 RT9174ULN2003ULN2003SGM3157RT9701MT6302MAX3205/SRV05-4。
常用电子元器件知识和使用方法
常用电子元器件知识和使用方法1. 电阻器（Resistor）：电阻器是最常见的电子元件之一，用于改变电路的电阻值。
它的单位是欧姆（Ω），常见的几种类型包括固定电阻器、可变电阻器和热敏电阻器。
在使用时，需要根据电路需求选择合适的电阻值，并正确连接。
2. 电容器（Capacitor）：电容器用于储存和释放电荷，并在电路中起到滤波和耦合的作用。
它的单位是法拉（F），常见的几种类型包括固定电容器、变容电容器和电解电容器。
在使用时，需要根据电路需求选择合适的电容值，并正确连接。
3. 电感器（Inductor）：电感器用于储存和释放磁能，并在电路中起到滤波和耦合的作用。
它的单位是亨利（H），常见的几种类型包括固定电感器、变阻电感器和互感器。
在使用时，需要根据电路需求选择合适的电感值，并正确连接。
4. 二极管（Diode）：二极管是一种具有单向导电性的元件，用于将交流信号转换为直流信号、整流和限流。
常见的几种类型包括普通二极管、恢复二极管和稳压二极管。
在使用时，需要根据电路需求选择合适的二极管类型，并正确连接。
5. 三极管（Transistor）：三极管是一种放大和控制电流的元件，分为NPN型和PNP型。
它有三个引脚，分别为基极、发射极和集电极。
在使用时，需要根据电路需求选择合适的三极管类型，并正确连接。
6.晶体管（MOSFET）：晶体管是一种具有放大和控制电流的元件，分为N沟道型和P沟道型。
它有三个引脚，分别为栅极、源极和漏极。
在使用时，需要根据电路需求选择合适的晶体管类型，并正确连接。
7. 集成电路（Integrated Circuit，IC）：集成电路是将多个电子元件集成在一起的芯片，具有复杂的功能和高度集成的特点。
常见的几种类型包括逻辑门IC、放大器IC和存储器IC。
在使用时，需要根据电路需求选择合适的集成电路，并正确连接。
8. 电源（Power Supply）：电源是为电子设备提供电能的装置，包括直流电源和交流电源。
电子元器件的认识及电气性能参数
机能的电子部品.
电阻的形状
电阻形状及单位
电阻的单位
Lead(端子)
Body(母体)
Color Code
3
1.Symbol: 2.Symbol No ：R 3.单位：? 欧姆 4.单位换算：
1K? ( 千欧)=103? =1000 ? 1M ? ( 兆欧 )=106? =1000000 ? 1G ? ( 吉欧 )=109? =1000000000 ?
有增幅作用的半导体部品，根据结合构造的不同分为PNP和NPN两种
TR的形态和特性
TR的形态
TR的特性
1.Symbol 符号 :
PNP C
NPN
C
B
B
E
E
2.Symbol No ： Q
3.SPEC 确认后作业必要
IQC
12
品质 靠你 靠我 靠大家
什么是二极管 ?
二极管有整流作用，是比较小的半导体，分为普通形，稳压二极管 （ZENER），发光二极管
晶振器 (crystal)
X
Jack
接线柱 (Terminal)
外观形态
JK
TER(JK)
外观形态
调整器
(Trimmer)
T
16
其他部品（ 1/3）
特性
晶振器是起振荡作用的二极管 （二极）于极性无关 单位是MHZ
接点端子使用塑料的， 接点是用金属 Microphone Jack,headphone Jack
6
10
-470（N470）
7
10
-750（N750）
8
10
±0.25PF
+30（P030）
9
10
常见电子元器件大全
常见电子元器件大全
2、常见的其它电子元件 4)开关：电子学符号——SW
按功能特性：拨档开关、按键开关、热敏开关
5)插座：电子学符号——J 插座形式多样一般可分为插针式和插孔式，大多插座都为插孔式。
常见电子元器件大全
2、常见的其它电子元件
1）二极管：电子学符号——D
按封装的形式：贴片二极管、手插二极管
按封装的材料：玻璃二极管、塑封二极管
按半导体材料：硅二极管、锗二极管
按功能的特性：整流二极管、开关二极管、发光二极管、稳压二极管
二极管的变形体：整流块电路、数码发光管、双色发光管 二极管分类间的对应关系：
二、常用电子元件的单位及换算关系：
3、H——电感单位： 基本单位：亨利（H） 常用单位：纳亨 nH 微亨 μH 毫亨 mH 换算关系：1H=1000mH=1000,000μH=1000,000,000nH
注意：电阻单位是基本单位是小单位，而电容和电 感基本单位是大单位。常用单位在相临单位之间是千进制。
玻璃二极管
塑封二极管
锗二极管
硅二极管
常见电子元器件大全
开关二极管、稳压二极管
整流二极管、发光二极管
2、常见的其它电子元件 2）三极管：电子学符号——Q or TR
按封装形式：贴片三极管、手插三极管 按加工方式：普通三极管、MOS三极管 按半导体结：PNP管、NPN管；N-Channel MOS管、P-Channel MOS管
6）晶振：电子学符号——X 是一类比较特殊的元件，性质上不类似其它的元件，在电子学 特性上无法界定它的属于阻、容、感性，所以其电子学符号采 用数学符号中自变量符号X。
电源芯片参数
电源芯片调压器、DC-DC电路和电源监视器引脚及主要特性7800系列三端稳压器（正输出）输出电压固定的三端系列稳压器；输出电压有5V、6V、7V、8V、9V、10V、12V、15V、18V、20V、24V输出电流1A；5～18V输出的最大电压为35V、20V、24V输出的电大输入电压为40V；7800工作温度为-55～+150℃，7800C的为0～+125℃；内含过流限制和安全工作保护电路。
类似型号：μA7800、LM7800、MC7800、HA7800、μPC7800M、NJM7800、TA7800AP、AN7800、CW7800。
78HGA5A可调稳压器（正输出）输出电压可调的四端正输出稳压器；输出电压范围5～24V；输出电流5A；功耗50W；内含输出短路电流限制、热过载和安全工作区保护电路。
78L00AC、78L00C系列三端稳压器（正输出）输出电压固定；输出电压误差有±4％（78L00AC）、±4％（78L00C）；输出电流1～100mA；5V输出的最大输入电压为30V；12V、15V输出的最大输入电压为35V；24V输出的最输入电压为40V；内含过流限制、过热切断功能。
类似型号：μA78L00AWC、MC78L00C、MC78L00AC、LM78L00AC、LM78L00C、μPC78L00J、TA78L00AP、HA78L00P、AN78L00。
78P12稳压器输出电压固定的三端正输出稳压器；输出电压12V；输出电流10A；功耗70W；内设输出短路电流限制、热过载和安全工作区保护装置。
78PGA可调稳压器（正输出）输出电压可调的四端正输出稳压器；输出电压范围5～24；输出电流10A；功耗70W；内设输出短路电流限制、热过载和安全工作区保护装置。
79N00系列三端稳压器（负输出）输出电压因定的三端系列稳压器；最大输出电流300mA；79N04～79N18的最大输入电压为-35V；79N04、79N24的最大输入电压为-40V；功耗8W；工作温度-29～+80℃；内含过电流限制、过热和安全工作区限制电路。
常用电子元器件的认识
电子元器件的认识开关电源(SＰS）是由众多的元器件构成，因此,要了解开关电源的原理,学会看电路图.首先必须掌握元器件的主要性能,结构,工作原理,电路符号,参数标准方法和质量检测方法,下面将作逐一介绍.一.电阻器电阻器简称电阻,英文Resiｓｔoｒ1.电路符号和外形.（a） (b) (c)(a)国外电阻器电路符号．(b)国内符号．（c)色环电阻外形2.电阻概念：电阻具有阻碍电流的作用.公式R=U/I常用单位为欧姆(Ω）,千欧(ＫΩ）和兆欧（MΩ）．1M=10 K10 Ω3.种类电阻器的种类有:碳膜电阻,金属氧化膜电阻，绕线电阻,贴片电阻, 可调电阻,水泥电阻.4.性能参数(1)标称阻值与允许误差(2)额定功率:指在特定（如温度等)条件下电阻器所能承受的最大功率,当超过此功率,电阻器会过热而烧坏．通用碳膜电阻Power RatｉnｇCurve （Fi ｇurｅ1）(3)电阻温度系数(4). 工作温度范围CａrbonＦilm：-5５℃－-－－+15５℃Metal Film：-55℃－-－-＋１55℃Meｔａl ＯｘidｅFiｌm:-5５℃--－-+２00℃Chｉp Film :-55℃----＋125℃5.标注方法：(1)直标法(2)色标法色标法是用色环或色点来表示电阻的标称阻值,误差.色环有四道环和五道环两种.读色环时从电阻器离色环最进的一端读起,在色标法中，色标颜色表示数字如下:颜色黑棕红橙黄绿蓝紫灰白金银数字0 1 ２ 3 4 5 ６７8 ９-１－2四色环中，第一,二道色环表示标称阻值的有效值，第三道色环表示倍数,第四道色环表示允许偏差，五色环中,前三道表示有效值,第四到为倍数,第五道为允许误差.精密电阻常用此法.例１:有一电阻器,色环颜顺序为:棕,黑,橙,银，则阻值为:１０X１0±10%（Ω)6.误差代码Tｏleｒance ±1%±２% ±２.５%±3％±5％±10%±２０％Ｓｙｍboｌs FG H I J K M7.电阻的分类(1）. 碳膜电阻(2).金属膜电阻(保险丝电阻)(3）. 金属氧化膜电阻(4). 绕线电阻(5).保险丝二:电容器英文Capaciｔｏr1．电路符号(a)(b)(a）,(b)分别表示为无极性,有极性的电容器的电路符号．2.电容慨念电容器是储存电荷的容器.电容器的容量C由下式决定:C=Q/U=ΣS/4πｄ，单位法拉(F)．3.种类电容器可分为:陶瓷电容，电解电容,安规电容，贴片电容,塑料电容.４.主要性能参数(1)标准容量及允许偏差(2)额定电压(3)损耗系数DF值DF=Ｐ耗/P总P耗为充放电损耗功率,P总为充放电总能量．(4)温度系数5.标注方法(1)直标法(2)色标法:类似电阻器之色标法,三色环无偏差表示,单位PF6．多层陶瓷电容器电介质分类NPＯ(COG)﹕一类电介质﹐电气性能最稳定﹐基本上不随温度﹐电压与时间的改变而改变﹐适用于对稳定性要求高的电路﹒X7R（2X１） : 二类电介质﹐电气性能较稳定﹐在温度﹐电压与时间改变时性能变化并不显著﹐适用于隔直,偶合旁路与对容量稳定性要求不太高的全频鉴电路.由于X７R是一种强电介质，因而能造出容量比NPO介质更大的电容器.Ｙ5V（2F４) : 二类电介质,具有较高的介电常数,常用于生产比容较大的/标称容量较高的大容量电容器产品,但其容量稳定性较X7R差,容量/损耗对温度,电压等测试条件较敏感．7. Plastiｃ Film Ｃａpacitoｒs(1).Poｌystyrene Ｆiｌm Capａcｉｔｏr (聚苯乙烯膜電容器)High prｅcision of capacitａnce.Lｏw diｓsｉpation factoｒand ｌｏw ESR．High insｕｌatiｏn reｓistaｎceＨigh ｓtabiｌiｔｙｏf cａｐacitancｅanｄDF VS tempｅrａture and frｅｑｕencｙ.（2) PolyesteｒFilm Capacitor（聚乙烯膜電容器)Hｉgh moistureｒｅsistａnｃｅＧｏod soｌｄerａｂilｉtyAｖailable oｎｔapｅanｄreel fｏr autｏｍaｔiｃｉnserｔｉonＥSR iｓmiｎimized.(3) Meｔaｌlized Ｐolyｅster Fｉlm Caｐaｃitor(金屬化聚乙烯膜電容器)Ｈigh mｏｉsture resisｔａｎｃe.Good solderabilｉty.Nｏn-inductivｅcｏnｓtructiｏn ａｎｄsｅｌl-ｈealiｎg ｐrｏpeｒｔy.(4) Polypropｙｌene Ｆilm Capacitｏr(聚丙烯膜電容器)Low ｄｉsｓiｐaｔion factor and hiｇｈiｎsulａtion rｅsisｔanｃe．Ｈiｇh stabilｉty ｏｆｃapacitａｎｃe anｄDＦＶSｔｅmpｅraｔure and ｆr ｅquｅnｃy.Loｗｅｑuivaｌeｎt sｅrieｓreｓistａｎce．Ｎｏn-inductiｖｅcｏｎｓｔrucｔion8.X電容9.Ｙ電容三．电感器(英文Ｃｈｏke 即线圈)1.电路符号（普通电感无极性) 2.主要参数(1)电感量及允许偏差 (2)品质因子(Ｑ值）感抗x L =W L=2πｆL Q ＝２πfL/Ｒ Q 即为品质因子3.种类可分为固定电感器,带磁心电感线圈，可变电感器 四.半导体二极管 (英文 Di ｏde)DIODE Test # Descr ｉp ｔion1 VF F ｏr ｗa ｒｄ v ｏlt ａge2 IR Ｒｅv ｅrs ｅ curren ｔ lea ｋａｇe3BV ＲＢreak ｄｏw ｎ voltagｅ1.电路符号2.单向导电性二极管只能一个方向流过电流,即电能只能从它正极流向负极．在正常情况下，硅管的正向压降为０.６~０.7V,锗管0.2~0．3Ｖ，即二极管正向压降基本保持不变,当外加正向电压达到一定程度,二极管正向电流会很大,将烧坏二极管.当加在二极管上的反向电压小于一个临界值时,二极管的反向电流很小,即反向时二极管的内阻很大,相当于二极管截止.当二极管的反向电压大于临界值时,二极管会反向击穿.3.结构是由一个P型半导体和一个Ｎ型半导体构成,组成一个PN结，P Ｎ结具有单向导电性.４.种类（1)普通二极管 (2）发光二极管（3)稳压二极管 (４)变容二极管（6）肖特基二极管5．主要参数(1)最大平均整流电流I F:表征二极管所能流过的最大正向电流.在一个周期内的平均电流值不能超过IＦ，否则二极管将会烧坏.(2)最大反向工作电压ＶR(3)反向电流I R：是在最大反向工作电压下的二极管反向电流值(4)工作频率:表示二极管在高频下的单向导电性能.五.稳压二极管DescriptionZENEＲTｅｓt#1 VＦFoｒward volｔage2 BV Z Miｎｉmｕm Zeｎｅr ｖｏlｔａge.(Use tesｔ#5)3 ＢＶZ ＭａxiｍuｍZｅnｅｒｖoltaｇe.(Use teｓt #5)４I R Rｅverseｃｕrrｅnt leaｋage5 BVＺＢＶz with prｏｇｒammaｂle soａk6 ZZ 1 KHｚZenｅr Ｉmpedance（ｒeｑuirｅｓZＺ-1000 or Ｍodｅl 5310)１．电路符号(图一) （图二)2.稳压原理从（图二）稳压特性曲线可以看出,当稳压管反向击穿后，流过二极管的工作电流发生很大变化时，稳压二极管的电压降压V2基本不变,所以稳压管稳压就是利用二极管两端的电压能稳定不变.若加在稳压管上的反向电压小于反向击穿电压值,那么稳压管处于截止状态，即开路.3.主要参数(1)稳定电压(2)稳定电流：稳压管工作对参考电流值,电流小于该值,稳压效果会略差些.(3)额定功率损耗(4)电压温度系数(5)动态电阻六．半导体三极管(又称晶体三极管)TRＡNSＩSTO ＲTest#Deｓcｒipｔion１h FE Forｗard－cｕrrenｔｔｒanｓｆer ratio2 V BE Ｂasｅemittｅr ｖｏltage（ｓee also Apｐendix F）3 IＥBＯEmittｅr ｔo base cｕｔｏff currｅnt4 VＣESAT Sａturaｔion ｖolｔagｅ5 IＣＢO Cｏlｌｅctoｒto base ｃutｏff ｃurｒeｎt6 I CEO Collｅｃtor to eｍｉter cutoｆfｃurrｅｎｔI CER, ｗｉｔh bａsｅto eｍiterload,I CEX, ｒeverse ｂias,orI CEＳshorｔ（see also Ａｐpendｉx F)7 BV CEO Bｒeａkdown volｔage，ｃoｌleｃtor ｔoemitter,BV CＥR wiｔh base tｏｅmｉteｒｌoａd,ＢV CEＸrevｅrse biaｓ，orUBV ＣES s ｈort(s ｅｅ a ｌs ｏ App ｅndix F)8 BV ＣBO Br ｅakd ｏwn ｖｏl ｔage,coll ｅc ｔｏr to ｂase９ BV E ＢO Br ｅa ｋｄo ｗｎ v ｏｌt ａｇe,ｅmitter to base10V B ＥSAT Bas ｅ emi ｔter s ａturation vo ｌtage１．电路符号(ｂ）PNP(a) NＰN三极管是由三块半导体组成,构成两个PN 结,即集电结,分别是集电极,基极,发射极,管子中工作电流有集电极电流Ｉc ，基极电流Ib,发射极电流Ｉe,I ｅ＝I ｂ+Ic Ic ＝βＩb ， β为三极管电流放大倍数． (1）NP Ｎ (2） PNP（3)共(b) PNP发射极输出特性曲线(1)放大区发射结正偏,集电结反偏，E１>E２，即NＰN型三极管V c>Vｂ>V e，ＰNＰ型三极管V c＜Ｖｂ<Ｖe.三极管处于放大状态．由于Ic=βIb,即Iｃ受Iｂ控制,而Ic的电流能量是由电源提供的，此时Ube=0.6～0.7Ｖ（ＮPN硅管)(2)截止Ib≦０的区域称截止区,U BE＜0.5V时，三极开始截止,为了截止可靠,常使ＵBＥ≦0，即发射结零偏或反偏,截止时,集电结也反向偏置.(3)饱和区当VＣE<V BE,即集电结正向偏置，发射结正向偏置时,三极管处于饱和区.饱和压降U CE(saｔ）,小功率硅管U CE(ｓａt)≒0．3V,锗管ＵCE(sat)≒0.1V4.主要参数(1)共发射极直流电流放大系数β,即Hｆe,β=I C/ＩB(2)共发射极交流电流放大系数β. β＝ΔI C/ΔI B(3)集电极，基极反向饱和电流I CBO(4)集电极，发射极反向饱和电流I CＥO,即穿透电流(5)集电极最大允许功耗ＰＣM(6)集电极最大允许电流ＩCＭ(7)集电极,基极反向击穿电压Ｕ(BR)ＣＢO(8)发射极,基极反向击穿电压U(BR)CBO(9)集电极,发射极反向击穿电压U(ＢR）ＣBO七.可控硅(英文简称ＳＣＲ，也叫晶闸管）SCR Ｔｅst # Ｄescriptｉｏn1 ＩＧT Gatｅ-triggｅr cｕrrent2 I GＫO Ｒｅveｒｓe gate ｃurrent５VＧT Ｇate-triggｅｒｖｏltage6 BＶGＫO Ｒeverｓｅgaet breａkｄowｎｖｏltagｅ7 ＩDRM Forward Blｏｃｋｉng curｒｅｎｔ８I RRM ＲeveｒsｅBloｃkinｇcurrｅnt9 I L Laｔching ｃurrｅnt11 IＨHｏｌdｉng ｃurｒent(see alsｏAｐpendｉx F)１3 VＴM Forwaｒd oｎｖolｔａge1５ＶＤRM Forｗａrｄｂlocｋｉｎg voltage1６V RRM Reversｅblｏcking ｖoltage1.电路符号A K阳极 G 控制极阴极2.工作原理(1)在阳，阴极间加上一个正电压,再在控制极和阴极之间加上正电压,可控硅导通.(2)可控硅导通后,去掉控制极上的电压,可控硅仍然导通,所以控制极上的电压称为触发电压．(3)导通后,U AK=0.6~1.2V(4)要使导通的可控硅截止,得降低 U AK,同时阳极电流也下降,当阳极电流小于最小维持电流I H时,可控硅仍能截止.3.主要参数(1)正向转折电压UB0,指在控制极开路，使可控硅导通所对应的峰值电压（2)通态平均电压ＵF，约为０.6～1．2Ｖ(３)擎住电流Iｃa-----—由断态至通态的临界电流．(4)维持电流IＨ:从通态至断态的临界电流(5)控制极触发电压U G，一般1~5V(6)控制极触发电流一般为几十毫安至几百毫安.八．变压器变压器是变换电压的器件1.电路符号. .L１ L2(a)(a)图中是带铁芯（或磁芯)的变压器的符号，它有两组线圈L1,Ｌ2,其中L1为初级，L2为次级.圈中黑点表示线圈的同名端，它表明是同名端的两端上的信号相位是同样的．1.结构构成变压器的部件一般有初级线圈,次级线圈.铁芯线圈骨架,外壳等组成．为了防潮,绝缘，坚固,有时还泡有几立水.铁芯是用来提供磁路的． 3.工作原理当给初级通入交流电时,交流电流流过初级,初级要产生交变磁场，这一交变磁场的变化规律与输入初级的交流电变化规律一样．初级的交变磁场作用于次级线圈.次级线圈由磁励电,在次级两端便有感生电压,这样初级上的电压便传输到次级了.4．主要参数(1)变匝比:变压器初级匝数为N1,次级匝数为Ｎ2,在初级上加信号电压为Ｕ1，次级上的电压为U２,则有下式成立:U２/U1＝Ｎ２/N１=N N为变压器的变压比(2)效率是在额定负载时,输出功率与输入功率之比值，即η=Ｐo／P i*1０0％(3)电压,电流的关系若η=100%，则有Ｐ2＝P1,式中：P２为输出功率,Ｐ1为输入功率．因此有:U2/U1=I1/Ｉ2＝N2/N1=N九．光电藕合器 (英文 PHOTO COＵPＬＥ）OPＴOCOUPLERTest #(Ｒeｑuiｒes Ｏpto Adapt ｅr) 1 LCOFＦＣollｅｃｔor tｏemitter daｒkｃurrent２ＬCBO Coｌlector ｔoｂase daｒkcurreｎｔ3 ＢVCEO Breakdoｗn voltage，collector ｔo eｍiｔtｅr4 BVＣBＯBreakdoｗｎvoltａge，collecｔor tｏｂasｅ5 ＨFE Forwarｄcurｒent tｒansfer ratｉo,tｒaｎsistｏr６VCESＡT Sａｔｕrａtionｖoｌtａgｅ,base dｒｉｖeｎ7 ＩR Ｒeverse ｃurrｅnt８VＦForward voltａge9 CTＲCurrｅnｔtransfer ｒatｉo,coupled１0 VＳAT Saｔurationｖoltage,ｃoｕpｌｅd光电藕合器主要由两个组件组成,一个发光二极管(ＬEＤ）,另一个是光敏器件，它可以是光电池，光敏三极管，光敏单向可控硅等器件.1.电路符号2.工作原理当有电流流过ＬED时,便产生一个光源,光的强度取决于激励电流的强度，此光源照射到封装在一起的光敏三极管上后,光敏三极管产生一个与LEＤ正向电流成正比例,该比例称为CTR,即电流传输比.I FＩCＩC/I F＝CTR十.场效应管JＥFT Tesｔ# Desｃｒiptｉｏn1 VGSOFF Gate to sｏurce ｃutoff volｔaｇｅ.2 lDss Zero gａtｅvoltage draｉnｃｕrreｎｔ.3 BVDGＯDraｉn tｏgate brｅａkｄown vｏlｔage.4 IＧSS Ｇａte revｅrse curｒenｔ.5 IDGＯDｒａｉn to gａte leaｋａge.6 IDＯFF Drain cut-oｆf ｃuｒreｎｔ．7 ＢVGSＳGate to souｒcｅbrｅakdowｎvｏltage.８VDSＯN Dｒaiｎto source on-ｓtａte ｖoltage.场效应管是一种由输入信号电压来控制其输出电流大小的半导体三极管，是电压控制器件,输入电阻非常高．场效应管分为:结型场效应管(ＪＦEＴ)和绝缘珊场效应管(ＩGF ＥT)两大类.结型应管一.结型场效应管有N型和Ｐ型沟道两种，电路符号如下ｄ d结型场效应管有三极:珊极g源极N型ｓP型ｓ漏极二.工作原理结型场效应管有两个PN结,在珊源极上加一定电压,在场效应管内部会形成一个导电沟道,当ｄ,ｓ极间加上一定电压时,电流就可以从沟道中流过,即通过源电压来改变导电沟道电阻,实现对漏极电流的控制.三.结型场效应管的主要参数1.夹断电压U DＳ(ｏfｆ),当UＤS等于某一个定值(10v),使Iｄ等于某一个微小电流(如５０ｕＡ）时，源极间所加的U GS即为夹断电压．U DS(oｆf)一般为1~１0V2.饱和漏极电流I DS：当U GS=0时,场效应管发生预夹断时的漏极电流.3.直流输入电阻R GS4.低频跨导GM5.漏源击穿电压Ｕ（BR)DS6.珊源击穿电压U（BR)ＧS7.最大耗散功率PＤM绝缘珊场效应管ＭOSＦET Test # Dｅscrｉptiｏn1 ＶGSTH Thｒeshｏld voltaｇ2 IDｓs Zero gaｔe ｖoltaｇe dｒain currｅnｔ.lDSx with gateｔo Sourｃe revｅrｓｅbｉas.3 BVDｓs Drａin ｔo Sｏｕrcｅbreakdｏwｎvoltａgｅ.4 VDSＯＮDrａin to Ｓource oｎ－sｔate voltaｇｅ.5 IGSSF Ｇａteｔo Source ｌeakagｅcｕrｒｅnｔｆｏｒward．6 IGSSR Gate to Sｏurce leaｋａge curｒent reｖｅrｓｅ．7 ＶF Diode ｆｏrｗａrd voｌtaｇe.8 VＧSF Gａte to Sｏｕrce voltaｇe (foｒｗard）reqｕired for specifieｄIn ａｔｓpecｉfｉedＶos.(ｓee SIＳＱAppendix F)9 VGＳＲＧａte to Sourｃe volｔagｅ(reverse)ｒeｑuired for ｓpｅｃified ID at specｉｆｉeｄＶDＳ.(ｓee alsoＡｐpenｄｉx F)10 VDＳON Oｎ-ｓtatｅｄraｉｎcuｒrｅnt11 ＶＧＳＯＮOn-staｔｅｇate voltａge一．结构和符号它是由金属氧化物和半导体组成，故称为MＯSFＥT,简称MOS 管,其工作原理类似于结型场效应管.符号和极性iＤ+ｓ(1)增强型 NMOS (2)增强型 PM ＯSｉD(３)耗尽型 NM ＯS (４)耗尽型P ＭOS二.主要参数1.漏源击穿电压B ＶＤＳ２.最大漏极电流I ＤMSX3.阀值电压V GS （开启电压)4.导通电阻R ＯN５.跨导（互导) (ＧM ） 6.最高工作濒率7.导通时间TON 和关断时间十一.集成电路 (英文 Integrae ｄ C ｉr ｃｕit 缩写为ＩＣ) 集成电路按引脚分别为：单列集成电路,双列集成电路,园顶封装集成 电路,四列集成电路,反向分布集成电路． 下列介绍几种IC(一).TL ４３1 它是一个基准电压稳压器电路,电路符号如图:阴极(K)参考输入端®(a) 阳极(A ）TL4３1内部结构如图(b),其内部有一个2.5Ｖ的基准电压,当U-Ｒ>2.5时，K，A极处于导通状态,当ＵR<2．5V时,K,A极截止.KRA(b）（二）．PWM开关电源的集成电路(IC)片1.DＮA1０01DP共１６ Pin，各Pin功能如下:1)．CＳ此脚做为电流模式控制,当此脚电压超过１.0V时,IC失去作用２)．GND 电源地3）.DRIVE 驱动MOＳＦET管的输出(方波输出)4).VCC 电源5)．UＲEＦ +５V参考电压6)．RT/CT此脚接RT到Pin5接CＴ到地,从而设定振荡频率与最大占空比.7).FＭ接电容到地,则会影响振荡频率,并且减少传导与辐射的电磁干扰,街地则无此功能.８).COMＰ内部此脚接到电流比较器上,外部电路此脚一般接到光耦合器的集电极端做回授之用.9)．SS 接一个电容到地.,可达到柔和起动功能.１0)．FAULT此脚电压超过2.5V,则IC失去作用,一般此脚作保护作用.11).BROＷN OUＴ此脚用来感应BUＬＫ CAPACTIOR上电压，若电压小于2.5V则IＣ失去作用.12).RＥX 此脚接一个电阻到地,用来作为电流产生器.1３).ADC 此脚用来限制占空比,当此脚电压高于2.5V时，占空比控比例开始减少.当V=1．5V时，占空比减少到最大占空比的65%. 1４)．POＣＰ接一个电容到地,将提供OCＰ功能,当此脚有一连串１.２V臃冲时,此IＣ失去功能．15）ＣSLOＰＥ此脚为振荡电路做电压补偿.1６0. ＧＮD 信号地.2.UＣ３８42（1)ＵＣ3842有８个Pin,其各Piｎ功能如下:１)．内部误差放大器输出端2）.反馈电压输入端3).电压供电端,当该脚电压超过１V时,6脚无臃冲输出4)．接KＴ,CT产生ｆ=1/RTＧ的振荡信号５).GND6).Dｒivｅ,驱动臃冲输出７).Ｖcc８).+5ｖ参考电压,由IＣ的内部产生(2)使UC3842输出端关闭的方法有三：１).关掉Vcc２).将3脚电压升至1Ｖ以上3).将1脚电压降至１Ｖ以下UC３843的7脚为电压输入端，其激活电压范围为16V~34V,若电源起动时Vcc<1６Ｖ，则8脚无＋5V基准电压.3．ＴＬ494ＴＬ４94有16Ｐin,各Pin功能如下:1）采样电压2)从14脚分压得2.5Ｖ标准电压3）接阻容电路，作消振校正用4)死区时间控制输入端,该脚电平升高，死区时间达到最大,使IC输出驱动脉冲最窄5)CT6)RＴ7)ＧNＤ8)Ｄrｉre驱动脉冲输出9）Driｒe 驱动脉冲输出１0）Drire 驱动脉冲输出11) Dｒｉrｅ驱动脉冲输出1２)Vcｃ13)输出方式控制,该脚接地,内部触器发失去作用14)+5v参考电压15)同相端16)反相端1７）16Pin通常作回授用(三)UC3８54ANUC3854是功率因子校正器（PＦC）的集成电路，它有16个Ｐiｎ,其各脚功能如下:1)GNＤ接地端2)ＰKLＭT峰值限制端，接电流检测电阻的电压负端,当电流峰值过高时,电路将被关闭.3）CAOUT 电流放大器ＣA输出端4)IＳEＮSE 电刘检测端，内部接ＣA输入负端，外部经电阻接电流检测电组的电压正端5)Mｕlt Ｏut 乘法器输出端,即电流检测另一端，内部接乘法／除法器输出端和CA输入正端,外端经电阻接电流检测电阻的电压负端６)JAC 输入电流端,内部接乘法/除法器输入端,外部经电阻接整流输入电压的正端7)ＵA Oｕt 电压放大器UＡ输出端,内部接乘法／除法器输入端,外部接RC反馈网络．8)URMＳ有效值电源电压端,内部经平方器接乘法/除法器输入端,起前馈作用，UＲMS的数值范围为1.５～4.7７v9)ＲEＦ基准电压端,产生7.5V基准电压10)ＥNA起动端,通过逻辑电路控制基准电压,振荡器,软起动等11)USEＮSE输出电压检测端,接电压放大器UA的输入负端1２）ＲSEＴ外接电阻ＲSET端,控制振荡器充电电流及限制乘法/除法器最大输出１3)SS软起动端14）CＴ外接电容CT端,ＣＴ为振荡器定时电容,使产生振荡频率为 f=1．25/ＲＳET*CT15)Ｖcc 集成电路的供电电压Vcc，额定值22V１6)ＧTＤRV 门极驱动端，通过电阻接功率MOS开关管门极,该端电位钳在１5V(四)DNＡ 1002 CＰ共16Pｉｎ，该IC有OUP,UＶP功能,其各Pｉｎ功能如下:1）ＬAＴCH 当过电压欠电压时，此脚为高电平，此脚为低电平表示输出正常．2)COＭ信号地3)PＧ正常工作时此脚为高电平PG信号输出．４)TＤON接个电容到地,产生PG延时.５)ＲEMOＴE REMOTE ON/ＯＦF端,为低则ON,为高则Pin１高6）TＤOFF接个电容到地，起到延迟关机作用，产生PF７)DUV 接个电容到地,这样在电容充电电压小于2．５Ｖ参考电压时,不做欠电压检测,而当充电电压大于2.5V参考电压时，欠电压检测恢复.8)BSENSE在ＩC内部，此Pin是电压供应比较器的同相输入,当此Pin 电压低于2.5v时，则Pin3与Pｉn７会变低.９）V5检测+5V的过电压与欠电压,其UUP点4．0~4.24V,ＯＶP 点为6.0~6．39V1０)V12检测+12V的过电压与欠电压,其UUＰ点为9.4～9.99V,OV Ｐ点为14.45~15.35V11)Ｖ-12 检测-12V的过电压与欠电压,此脚接参考电压,失去此功能12)V３.３检测３.3Ｖ的过电压与欠电压,此脚接Vcｃ，则失去此功能,其ＵUP点为１.09~１．16V，OVＰ点为1.43~1．52V13)V－5检测－5V的过电压与欠电压,此脚接参考电压,则失去此功能14)ＲCRＮT接个电阻到地，从而产生内部恒流15）VＲEF ２.5V参考电压输出16)Vcc IＣ电源。
半导体器件芯片常用型号参数特性解析大全(精)
半导体器件常用型号参数解析一、半导体二极管参数符号及其意义CT---势垒电容Cj---结（极间）电容，表示在二极管两端加规定偏压下，锗检波二极管的总电容Cjv---偏压结电容Co---零偏压电容Cjo---零偏压结电容Cjo/Cjn---结电容变化Cs---管壳电容或封装电容Ct---总电容CTV---电压温度系数。
在测试电流下，稳定电压的相对变化与环境温度的绝对变化之比CTC---电容温度系数Cvn---标称电容IF---正向直流电流（正向测试电流）。
锗检波二极管在规定的正向电压VF下，通过极间的电流；硅整流管、硅堆在规定的使用条件下，在正弦半波中允许连续通过的最大工作电流（平均值），硅开关二极管在额定功率下允许通过的最大正向直流电流；测稳压二极管正向电参数时给定的电流IF（AV）---正向平均电流IFM（IM）---正向峰值电流（正向最大电流）。
在额定功率下，允许通过二极管的最大正向脉冲电流。
发光二极管极限电流。
IH---恒定电流、维持电流。
Ii--- 发光二极管起辉电流IFRM---正向重复峰值电流IFSM---正向不重复峰值电流（浪涌电流）Io---整流电流。
在特定线路中规定频率和规定电压条件下所通过的工作电流IF(ov)---正向过载电流IL---光电流或稳流二极管极限电流ID---暗电流IB2---单结晶体管中的基极调制电流IEM---发射极峰值电流IEB10---双基极单结晶体管中发射极与第一基极间反向电流IEB20---双基极单结晶体管中发射极向电流ICM---最大输出平均电流IFMP---正向脉冲电流IP---峰点电流IV---谷点电流IGT---晶闸管控制极触发电流IGD---晶闸管控制极不触发电流IGFM---控制极正向峰值电流IR（AV）---反向平均电流IR（In）---反向直流电流（反向漏电流）。
在测反向特性时，给定的反向电流；硅堆在正弦半波电阻性负载电路中，加反向电压规定值时，所通过的电流；硅开关二极管两端加反向工作电压VR时所通过的电流；稳压二极管在反向电压下，产生的漏电流；整流管在正弦半波最高反向工作电压下的漏电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FEATURES AND SPECIFICATIONS
0.75mm (.030”) Pitch AMC.0 B+
170-Circuit Connectors 75800 Standard 75908 Pegless
75791 Extended Height
SPECIFICATIONS Features and Benefits
AMC.0 B+ connectors from Molex support the next generation of mezzanine card standards and 12.5 Gbps speeds
The 170-circuit AMC.0 B+, or AdvancedMC TM
connectors from Molex support the next generation of mezzanine card standards that allow for hot-plugging of high-speed serial interconnects. These connectors support AdvancedTCA (Advanced Telecommunications Computing Architecture), a standard developed by PICMG (PCI Industrial Computer Manufacturers Group).Molex AMC.0 B+ connectors feature controlled impedance and reduced crosstalk, plus a footprint launch optimized for high-speed data rates. This design enables the connector to achieve 12.5 Gbps NRZ (Non Return to Zero) signal transmission. This enhanced
footprint further reduces crosstalk by managing inter-pair affinity and incorporating additional ground vias for isolation. As a result, the AMC.0 B+ connectors achieve crosstalk of less than 3 percent at 12.5 Gbps. Three versions of the Molex AMC.0 B+ connector exist: the standard connector with locating pegs (series 75800), connector without pegs (series 75908) and the 1.15mm (.045”) extended-height connector (series 75791). This taller height is optimized for blade-server applications where cooling is critical.
Reference Information Packaging: Tray UL File No.: E29179CSA File No.: LR19980Mates With: AMC module Designed In: Millimeters
Electrical
Voltage: 250V AC
Current: 1.5A Power Terminal 1.0A Other Terminals
Contact Resistance: 60 milliohms max.Dielectric Withstanding Voltage: 80V RMS Insulation Resistance: 500V DC
Mechanical
Insertion Force to PCB: 6050N (1360 lbf) max.Mating Force: 100N (22 lbf) max.Unmating Force: 65N (14 lbf) max.Durability: 200 cycles
Physical
Housing: Black Thermoplastic Contact: Copper (Cu) Alloy Plating: Contact Area — 0.76μm Gold (Au) Solder Tail Area — Tin or Tin-Lead (Sn or Sn/Pb) Underplating — Nickel (Ni)PCB Thickness: 2.36mm (.092”)
Operating Temperature: -40 to +105ºC
Series 75800 Standard AMC.0 B+ Connector
n I nsert-molded wafer design provides excellent electrical performance n P ress-fit contacts and high-speed footprint for simpler application to PCB and superior signal integrity than competition
n T in or Tin-Lead tail plating supports RoHS requirements and customer preferences for press-fit n M eets PICMG Advanced MC TM specification and
industry standard requirements
查询"75908-0001"供应商
Visit our website at
Order No. 987650-0651
Printed in USA/JI/2007.01
©2007, Molex
0.75mm (.030”) Pitch
AMC.0 B+
170-Circuit Connectors 75800 Standard 75908 Pegless
75791 Extended Height
ORDERING INFORMATION
Americas Headquarters Lisle, Illinois 60532 U.S.A.1-800-78MOLEX amerinfo@
Asia Pacific North Headquarters Yamato, Kanagawa, Japan 81-462-65-2324feninfo@
Asia Pacific South Headquarters Jurong, Singapore 65-6268-6868fesinfo@
European Headquarters Munich, Germany 49-89-413092-0eurinfo@
Corporate Headquarters 2222 Wellington Ct.Lisle, IL 60532 U.S.A.630-969-4550 Fax:630-969-1352
APPlICATIONS
n T elecommunications equipment
n F or use in the IEEE 1386 market as it transitions to serial buses n G eneral “blade” computing applications n E xtended-height version used in non-ATCA applications n A
ny hot-pluggable high-speed serial bus application
ATCA Rack
ATCA Carrier
Order No.
Comment
Tail Plating
Height
PCB Peg
75800-0001 With alignment pegs Tin plated 21.85mm (.860”)Yes 75800-0002With alignment pegs Tin/Lead plated 21.85mm (.860”)Yes 75908-0001Without alignment pegs Tin plated 21.85mm (.860”)No 75908-0002Without alignment pegs Tin/Lead plated 21.85mm (.860”)No 75791-0001Extended height Tin plated 23.0mm (.905”)Yes 75791-0002
Extended height
Tin/Lead plated
23.0mm (.905”)
Yes
查询"75908-0001"供应商。
