第二章 晶型转变及其控制方法
晶形的转变及控制方法
晶形的转变及控制方法晶体是指具有规则外形和内部结构的固体物质，晶体的形态表现出多样性，有三角形、立方体、六方、正八面体等等。
晶体的形态受到多种因素的影响，包括成分、温度、溶液浓度、晶体生长速率等等。
控制晶体形态的方法有很多种，下面将介绍几种常见的晶体形态控制方法。
一、溶液方法溶液方法是通过变化溶液的成分、浓度、pH值等来控制晶体的形态。
在溶液中添加一定的添加剂可以改变溶液中晶体生长的速率和方向，从而影响晶体的形态。
例如，在金属晶体的生长过程中，通过调节金属盐的浓度、酸度和温度等条件，可以控制晶体的形貌。
二、模板方法模板方法是利用一个具有特定形状和大小的模板来引导晶体的生长，使晶体的形态与模板一致。
一种常见的模板方法是利用聚合物微球作为模板，通过在微球表面沉积晶体材料，再去除微球模板，得到具有相同形状的晶体。
三、温度和压力方法温度和压力方法是通过调节晶体生长的温度和压力来控制晶体的形态。
当温度和压力变化时，晶体的生长速率和方向也会发生变化，从而导致晶体形态的改变。
例如，在化学气相沉积中，通过调节反应区的温度梯度，可以控制金属氧化物晶体的生长方向，从而改变晶体的形状。
四、表面活性剂方法表面活性剂方法是利用表面活性剂分子在溶液中的吸附作用来控制晶体的形态。
表面活性剂分子吸附在晶体的特定面上，在该面的生长速率较低，导致晶体在该方向上长得较慢，从而形成具有特定形状的晶体。
五、电化学方法电化学方法是利用电场和电流来控制晶体的形态。
通过在晶体生长过程中施加外加电压或电流，可以改变晶体的生长速率和方向，从而控制晶体的形态。
一种常见的电化学方法是电沉积，通过控制电沉积过程中的电流密度和沉积时间等参数，可以得到具有特定形状和尺寸的晶体。
总之，控制晶体的形态有多种方法，可以通过改变溶液条件、利用模板、调节温度和压力、使用表面活性剂和应用电化学方法等来实现。
对于不同的晶体材料和应用需求，选择适合的晶体形态控制方法非常重要，可以实现对晶体形态的精确控制，从而获得具有特定形状和性能的晶体材料。
固体药物晶型转化现象以及工艺控制方法
产生原因
• 晶体中药物分子间的结合主要依靠分子间作 用力(如：氢键、盐键、配位键及范德华力 等)，以此维系分子在空间的稳定排列。固 体药物在结晶过程中因重结晶条件的变化， 而产生其分子在晶胞中的对称规律的不同， 导致药物分子之间、药物分子与溶剂分子之 间相互作用力或结合方式的不同，以及某些 化合物的化学键旋转、局部构象变化等等， 这些因素均可使药物的晶体出现两种或两种 以上的空间群和晶胞参数，产生多晶型现象。
转化机制
• ③溶液相变：溶液相变存在于药物完全或部 分溶解于液体的过程及溶剂蒸发的过程中。 当药物溶解时， 如湿法制粒中加水 ，盐类 药物因溶解度较大，可部分溶解，蒸发溶剂 后，可形成另一种晶型；若增加溶剂，可形 成另一个物相。此机制的推动力是溶剂蒸发， 但只有溶解的部分，才可发生相转化，晶型 在稳念与亚稳态间转化。溶剂蒸发的快慢， 决定了产生晶核的速率和结晶的增长速率， 对于不溶解的药物，少量可溶的或不溶的辅 料或杂质会影响相转化。
转化方式
• 变体可逆转变与不可逆转变的原理: • 对于一个单元系统，各种变体的吉布斯自 由能G均服从下列关系式： • G ＝ U + pV–TS • 式中U为该变体的内能；p是平衡蒸气压， 对于凝聚体系，p一般很小；V是体积，晶 型转变时，体积变化一般不大；pV项常可 忽略不计；T是绝对温度；S是一定晶型的 熵。绝对零度时，吉布斯自由能G基本由内 能项决定。因此，可得： • G＝U
工艺控制方法
• 极少的水就可转化；若挤压力即可致使药 物相转化，则可制成胶囊，而不压成片剂。 还要控制工艺流程的条件， 对于水合物一 定要控制临界相对湿度、 温度、 湿法制粒、 干燥、 研磨和干法制粒等时的条件；针对 互变体系中的不同晶型，工艺流程温度也 需低于熔点。
晶形的转变及控制方法
ZrO2的晶型转变
单斜ZrO2
≈1 473K ≈1 273K
四方ZrO2
2 643K
立方ZrO2
立方和四方ZrO2的力学性能和杭热震性能优于单斜 相。 将立方相或四方相ZrO2保待至室温的方法
降低ZrO2的晶粒尺寸。 加入第二相氧化物以稳定ZrO2 。
ZrO2的相变增韧
陶瓷材料产生较大脆性的原因？ 相变增韧
σ=
K1C Y L
利用部分稳定ZrO2存在于陶瓷基体里，在一定温度范围内可发 生由四方相向单斜相的晶形转变（伴有3-5%的体积变化）， 通过微裂纹机制及应力诱导相变机制来改善陶瓷的强度和韧 性。 微裂纹机制 应力诱导相变机制
2.5 Ca2SiO4 (C2S)和Ca3SiO5 (C3S)的晶型转变 和水泥生产工艺控制
γ -C2 S
798 K
998 K
′ αL -C2 S
943K
1 433 K
′ αH -C2 S
1 K
液相
β–C2S
在硅酸盐水泥熟料烧成时，必须采 取急冷的工艺手段，使高活性的βC2S以介稳的形式保存下来。
表2–1
SiO2晶型转变时的体积变化
计算 采取 的温 度/K 1 273 1 273 1 273 1 273 在该温 度下转 变时的 体积效 应/% 计算 采取 的温 度/K 846 390 436 423 在该温度 下转变时 的体积效 应/% +0.82 +0.2 +0.2 +2.8
重构式转变
位移式转变
重构式转变
会引起化学键的断开以及原子的重新 组合，重新形成新的结构，所需能量 较大，转变过程较慢。
2.3 SiO2的晶型转变和应用
石英的晶型转变
石英的晶型转变石英是一种常见的矿物，在自然界中广泛存在。
它在地球上约占地壳的12%。
石英的晶型转变是一个非常有趣的现象，它引起了科学家们的极大兴趣。
晶体是由原子或分子构成的周期性结构，在石英中，它由SiO2分子组成。
石英晶体有两种晶型：α石英和β石英。
α石英是高温下稳定的石英晶型，它的结构是六方最密堆积，具有高对称性。
α石英在573℃以下存在，它具有良好的热稳定性和化学稳定性。
而β石英是低温下稳定的石英晶型，它的结构是三角最密堆积，具有较低的对称性。
β石英在573℃以上存在，它的热稳定性较差，容易转变为α石英。
石英的晶型转变是由于其晶体结构发生改变导致的。
当石英晶体在高温下长时间保持稳定时，其晶体结构会发生变化，从α石英转变为β石英。
这个过程是通过一种特殊的动力学过程——原子重排——实现的。
这个过程可能涉及到SiO4四面体的转动或存在缺陷的区域的移动，使得晶体的对称性下降。
这种重排过程可以自发地发生，也可以通过外力（如压力变化或温度变化）诱导发生。
石英的晶型转变是一个非常有趣的现象，它在材料科学和地球科学中都有广泛的应用。
在材料科学中，石英的晶型转变可用于制备高品质的透明陶瓷和锂离子电池等先进材料。
在地球科学中，石英的晶型转变被用来研究地震诱发的岩石变形和地震波传播等现象。
在总体上，石英的晶型转变是一种非常有趣的现象，它在自然界和人类社会中都发挥着重要的作用。
其研究不仅有助于解决科学难题，而且还具有重要的实际应用价值。
相信在未来的研究中，我们将会深入理解石英晶体结构的转变机理，并利用这一机理制备出更加高性能的材料，为地球科学和材料科学的发展做出更大的贡献。
晶型转变及其控制方法
第二章晶型转变及其控制方法系统中存在的相，可以是稳定、介稳或不稳定的。
其吉布斯自由能如图2–1所示。
当系统的温度、压力或对系统的平衡发生影响的电场、磁场等条件发生改变时，这种介稳或不稳定状态下的自由能会发生改变，相的结构(原子或电子分布)也相应地发生变化。
此外，在一定的条件下，一种稳定相也可以转变成另一种稳定相，此即下文所说的可逆晶型转变。
对某一特定系统而言，相的自由能改变所伴随的结构改变过程，叫做相转变或相变。
图2–1 稳定态、介稳态和不稳定态化学组成相同的固体，在不同的热力学条件下，常会形成晶体结构不同的同质异构体(polymorph)[1, 2]或称为变体(modification)，这种现象叫同质多晶或同质多相(polymorphism)[2]现象。
当温度和压力条件变化时，变体之间会发生相互转变，此称为晶型转变。
显然，晶型转变是相变的一种，也是最常见的一种固–固相变形式。
由于晶型转变，晶体材料的力学、电学、磁学等性能会发生巨大的变化。
例如，碳由石墨结构转变为金刚石结构后硬度超强，BaTiO3由立方结构转变为四方结构后具有铁电性。
可见，通过相变改变结构可达到控制固体材料性质的目的。
相律的表达式是自由度f= C–Φ+ 2，C为独立组元（组分）数，Φ为相数，数字2代表温度和压力2个变量。
对于凝聚系统来说，压力的影响可以忽略不计，于是温度成了惟一的外界条件。
在这种情况下，相律可写成f * = C–Φ+ 1，f * 被称为条件自由度。
对于单元(单组分)系统来说，C = 1，f * = 2–Φ。
由于所讨论的系统至少有1个相，所以单元凝聚系统条件自由度数最多等于1，系统的状态仅仅由温度1个独立变量所决定。
于是，在许多情况下，单元系统相变往往用流程图来表示，例如本章§2.3节对BaTiO３晶型转变所采用的表示法。
在另一些场合下，考虑压力变量的影响对讨论问题是有利的。
由于凝聚系统的平衡蒸气压实际上仍比大气压低得多，所以在讨论单元凝聚系统相图时，往往把压力坐标(纵标)加以夸大，画出来的相图中的曲线仅仅表示温度变化时系统中压力变化的大致趋势，这种情况如在本章§2.4～§2.6中所描述的SiO2、ZrO2和Ca2SiO4(C2S)单元系统带有晶型转变的相图。

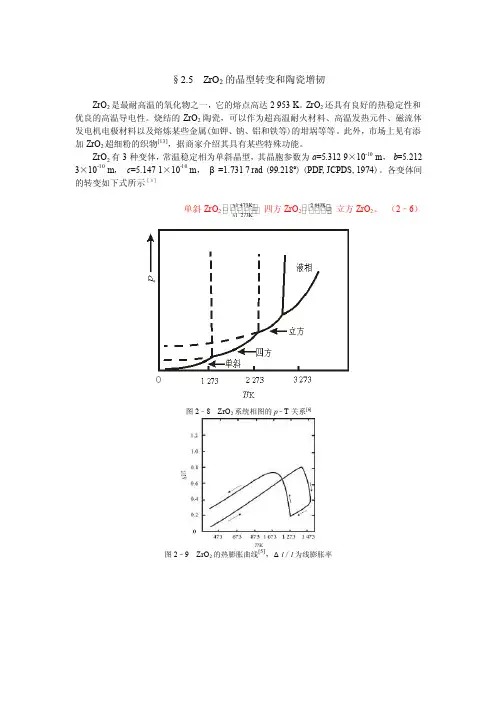

§25ZrO2的晶型转变和陶瓷增韧ZrO2是最耐高温的氧化物之一，它的熔点
§2.5 ZrO 2的晶型转变和陶瓷增韧ZrO 2是最耐高温的氧化物之一，它的熔点高达2 953 K 。
ZrO 2还具有良好的热稳定性和优良的高温导电性。
烧结的ZrO 2陶瓷，可以作为超高温耐火材料、高温发热元件、磁流体发电机电极材料以及熔炼某些金属(如钾、钠、铝和铁等)的坩埚等等。
此外，市场上见有添加ZrO 2超细粉的织物[13]，据商家介绍其具有某些特殊功能。
ZrO 2有3种变体，常温稳定相为单斜晶型，其晶胞参数为a =5.312 9×10-10 m ， b =5.212 3×10-10 m ， c =5.147 1×10-10 m ， β=1.731 7 rad (99.218º) (PDF , JCPDS, 1974)。
各变体间的转变如下式所示［５］单斜ZrO 21473K 1273K ≈≈ 四方ZrO 22643K立方ZrO 2。
（2–6）图2–8 ZrO 2系统相图的p –T 关系[6]图2–9 ZrO 2的热膨胀曲线[5]，Δl ／l 为线膨胀率图2–10 ZrO2的差热曲线[5]ZrO2的晶型转变也可用相图(图2–8)来表示。
当温度升高到接近1 473 K时,单斜晶型会转变成四方晶型。
此转变伴随有7%～9%的体积收缩和1.8×10４J·mol-1的吸热效应[6, 14]（参见图2–9及图2–10）。
此转变属于位移式转变中的马氏体相变[2]，转变速度很快。
从热膨胀曲线及差热曲线可以发现，在加热过程中由单斜转变成四方ZrO2的温度(≈1 473 K)，和冷却过程中后者转化为前者的温度(≈1 273 K)，并不一致。
也就是说，出现了多晶转变中常见的热滞现象。
由此可知，热滞现象不仅能在重构式转变中发生(这点似较易理解，详见上文§2.2中的机理三)，也可以在转变速度很快的位移式转变中观察到。
ZrO2在发生位移式相变时，有较大的体积效应，因此它不能在高温下直接使用。
§2.3 BaTiO3的晶型转变和烧结温度的控制概要
§2.3 BaTiO 3的晶型转变和烧结温度的控制最早的压电陶瓷是BaTiO 3，后来以它为基础衍生出一系列重要的压电材料。
BaTiO 3在不同温度下的晶型转变如式（2–4）所示[7~9]三方单斜278K 四方393K 立方 1 733K六方。
（2–4） §2.4 SiO 2的晶型转变和应用晶态SiO 2有多种变体，它们可分为3个系列，即石英、鳞石英和方石英系列。
在同系列中从高温到低温的不同变体通常分别用α、β和γ表示。
它们之间的转化关系如图2–6所示。
习惯上，把该图中的横向转变，即石英、鳞石英与方石英间的转变，称为一级变体间的转变[5]；把图中的纵向转变，即同系列的α、β和γ变体间的转变，称为二级变体间的转变[5]，也叫做高低温型转变。
进一步分析可知，SiO 2一级变体间的转变属重构式转变，而它的二级变体间的转变是位移式转变中的一种。
图2–6 SiO2的晶型转变（本书作者对此图作了编辑）[2] SiO2系统相图如图2–7所示。
图2–7 SiO 2系统相图（Fenner, 1913；本书作者修订了此图）[5]从SiO 2相图可看出，当温度达到846 K 时，β–石英应转变为α–石英。
若将α–石英继续加热，到1 143 K 时应转变为α–鳞石英，但是，这一转变速度较慢。
当加热速度较快时，α–石英可能过热，直到1 873 K 时熔融。
如果加热速度较慢，使其在平衡条件下转变，α–石英就可能转变为α–鳞石英，后者可稳定到 1 743 K 。
同样，在平衡条件下，α–鳞石英在1 743 K 会转变为α–方石英，否则也将过热，在1 943 K 下熔融。
不论是α–鳞石英还是α–方石英，当冷却速度不够慢时，都会在不平衡条件下转化为它们自身的低温形态。
这些低温形态(β–鳞石英、γ–鳞石英和β–方石英)虽处于介稳状态，但由于它们转变为稳定状态的速度极慢，实际上可长期保持不变。
例如在耐火材料硅砖中，就存在着β–鳞石英和γ–鳞石英[2]。
