荧光灯电子镇流器的基础知识教程
荧光灯电子镇流器工作原理
荧光灯电子镇流器工作原理该荧光灯电子镇流器电路由电源电路、高频振荡器和LC串联输出电路组成。
电路中，电源电路由熔断器FU、电子滤波变压器T1、电容器C1、C2、压敏电阻器RV和整流二极管VD1 - VD4组成；高频振荡器电路由晶体管V1、V2,二极管VD5、V D6、电阻器R1一R6、电容器C3一C5和高频变压器TZ组成；LC串联输出电路由限流电感器L、电容器C6、C7和荧光灯管EL组成。
接通电源，交流220V电压经T1和C1高频滤波、VD1一VD4整流及C2平滑滤波后，为高频振荡器提供300V左右的直流工作电压。
在刚接通电源的瞬间，V1和V2中某只晶体管优先导通，在高频变压器T2的藕合和反馈作用下，V1和V2交替导通与截止，使高频振荡电路进人自激振荡状态，并通过L和C6为EL提供启辉电压。
当C7两端电压达到EL的放电电压时，EL启辉点亮。
荧光灯电子镇流器电路图本篇文章来源于百科全书转载请以链接形式注明出处网址：/dianyuan/nb/200911/381412.html本篇文章来源于百科全书转载请以链接形式注明出处网址：/dianyuan/nb/200911/381412.html18w荧光灯电子镇流器作者：佚名文章来源：不详点击数：161 更新时间：2009-11-1此荧光灯电子镇流器的工作电源范围为交流100一250V，适用于8一26W三基色直管式节能荧光灯。
电路中，整流滤波电路由整流二极管VD1一V D4和滤波电容器C1组成；触发电路由电阻器R6、电容器C3和双向二极管V3组成；高频振荡电路由晶体管V1、V2、二极管V D5一VD7、电阻器R1 -R5、电容器C2和高频变压器T（W1-W3)组成；LC串联输出电路由限流电感器L,电容器C4, C5和荧光灯管EL组成。
接通电源后，交流220V电压经VD1一V D4整流及C1滤波后，为高频振荡电路提供300V左右的直流电压。
该直流电压还经R6对C3充电，当C3两端电压充至V3的转折电压时，V3迅速导通，C3上所充电荷经V3对T的W3绕组放电，在T的祸合作用下，Vi和V2交替导通与截止，高频振荡器振荡工作。
218观赏鱼缸专用荧光电子镇流器安装教学
218观赏鱼缸专用荧光电子镇流器安装教学
1.了解荧光灯电子镇流器的构造：在荧光灯电子镇流器上，L代表火线，N代表零线，相对应的从机盒中延伸出的两条线，最上面是火线，下面是零线，注意用电安全；
2.荧光灯电子镇流器的接法：先把电路通上电，然后用电笔测试一下荧光灯电子镇流器的线路区别，然后把电路断掉，再按照操作说明书把荧光灯的外壳拆下来，换上荧光灯电子镇流器，用螺丝刀拧紧，最后盖好荧光灯外壳，将其固定，这样荧光灯电子镇流器就接完了；
3.注意事项：由于荧光灯电子镇流器本身的通过电压比较高，所以一定要注意用电安全，最好是在操作时带上防电手套或者旁边有人照看，否则一旦发生危险，后果将不堪设想。
荧光灯电子镇流器的安装最好请专业人事操作，以免发生意外。
电子镇流器的工作原理及相关知识
电子镇流器的工作原理及相关知识一、电子镇流器的工作原理、组成和优点:1、什么是电子镇流器:电子镇流器(Ballast)是指安装在电源与一个或几个荧光灯之间,将电源的交流电压变换为高频的交流电,使灯(单支或多支)正常启动和稳定工作的变换器或电子装置.2、电子镇流器的工作原理:电子镇流器是将低频的交流电通过整流转变为直流电,再经过逆变器变换为较高频率的交流电,由高频能量来驱动一只或几只灯管,使之启辉点亮并正常工作.逆变器一般工作于20~70KHz的高频,无源电路输出级采用LC串联谐振电路,通过高频电压将灯点燃,在正常点亮以后由电感限制灯的电流;有源电路采用功率因素校正和和芯片驱动将灯管点燃,在正常点亮以后由电感限制灯的电流.在电子镇流器中,还可以增加一些附加电路,如:保护电路、调光电路等,来增加它的功能和扩大它的应用范围.3、电子镇流器的优点⑴能量损耗低、用电效率高⑵发光效率高、光色柔和⑶重量较轻、无闪烁及无噪声、有异常状态保护功能⑷有预热启动功能、可以实现调光和具有高功率因素二、电子镇流器生产的主要工序及注意事项:4、电子镇流器的流水线生产主要经过的工序①元器件检测②根据生产任务和配料清单配料③插件④波峰焊接⑤补焊⑥调试⑦老化⑧装配与成品检测5、在波峰焊中,焊接温度的高低对线路板有哪些影响?温度过高:⑴印制线路板会发生变形⑵阻焊膜会起泡⑶对元器件造成损伤.温度过低:⑴焊点毛糙、不光亮⑵出现虚焊及拉尖6、补焊工序要做哪些事情?⑴将摆放不整齐的元器件扶正⑵补虚焊点、漏焊点及漏插的元器件⑶有能力时,要将插反的元器件(如二极管)纠正.7、一个良好的焊点是怎么样的?一个良好的焊点应该焊点光滑、锡量适中、无毛刺、砂眼、气孔,无拉尖、桥接和短路等现象.8、什么是线路板的调试?焊接好的线路板经检查无误后,要逐个进行测试,在输出端接相应功率的灯管,在输入端加额定交流电压,检测电子镇流器是否正常工作,各项参数是否满足技术要求,将出现故障的进行返修,称为线路板的调试.三、涉及到镇流器的一些专业用语:1、线路功率(Line Power):在镇流器的额定电源电压和额定电源频率下,镇流器和灯的组合体所消耗的总功率.2、线路功率因素(Line Power Factor):镇流器和灯组合体的功率因素,它等于线路有功功率与视在功率之比,符号为λ.3、镇流器的流明系数:灯与在额定电源电压下的被测镇流器配套工作时的光通量同该灯与在额定电源频率下的基准镇流器配套工作时的光通量的比值.符号为μ.4、总谐波失真:它是各次谐波分量的均方根值与基波有效值之比,以THD来表示.5、灯电流波峰比:指灯电流的峰值与电流的均方根值之比.6、异常状态:指镇流器处于灯开路或灯不能正常启动等非正常状态.在异常状态下,电子镇流器的安全性应不受到损害.7、光效:光源所发出的光通量与所消耗的电功率之比,单位是1m/W(流明/瓦).8、显色指数:指物体用该光源照明和用标准光源照明时,其颜色符合程度的量度,其值越大越好,最大为1,符号为Ra.9、寿命:一只成品灯从点燃至“烧毁”,或者灯工作至低于标准中所规定的寿命性能的任一要求时的累计时间.10、亮度L:单位是cd/ m2 (坎德拉/米2 ),1 m2的面光源在其法线方向的光强度为光1cd,则光源在该方向的亮度为1 cd/ m2 .电子镇流器流水线生产的操作方法必须明确各工序的正确作业方法(包括产品技术要求和流程控制),加强对产品质量的监控,使电子镇流器的产品质量得到保证.一、插件的工作项目及注意事项1.、插件班组组长根据车间下发的生产任务单,按《电子镇流器配件册》上的具体参数填写领料单,交车间技术员审核,由车间主管签字后到仓库领取原材料.2、组长对仓库发出的原材料的型号、规格、数量进行核实,确认无误后领回车间发给插件人员.3.、组长按照所插线路板型号、元件高度、难易程度、脚位多少,合理的安排插件.将作业分配卡发到员工手中,作业分配卡上要写清楚元件代号、规格和特殊要求.要求在插件过程中前后衔接顺畅.4.、插件人员将作业分配卡夹在玻璃层中,将领到的元件与作业分配卡上书写的元件型号、规格、数量进行核对,确保无误.5、在整个插件过程中,一定要注意二极管、电解电容、三极管、磁环、扼流圈的方向性,不得出现插错、插反、漏插等异常情况.二、波峰焊的工作项目及注意事项:6、所使用的机器:半自动波峰接机、SC280S半自动切脚机、SG250磨刀机.7、半自动波峰焊机使用前的安装与调试⑴. 将机器外壳接地,防止漏电而导致触电事故的发生,开启电源.⑵. 调整喷雾口挡板宽度,使机械手装入待焊线路板后能在挡板间顺利通过.⑶. 在瓶内装满免清洗助焊剂,拧紧瓶盖后将其倒扣在焊剂槽内,焊剂液面高度可调节机器左侧的底角,使其液面高度在喷头高度的1/2处,用手按住喷雾开关,检查喷雾口是否有焊剂喷出,调节喷雾调节旋钮,使喷雾量适中.⑷. 将锡温控制设定在250℃,打开锡槽电源开关,此时电源指示灯亮,锡温显示为室温.⑸. 打开冷却、排烟电源开关,检查冷风出口,烟雾出口是否有气流出来.⑹. 将机械手移至焊锡槽上方,压下操作手柄,调整高低水平钮,使线路板装夹导板与熔锡表面接触,并使导板上槽口下沿与熔锡面高低位置相同.8、半自动波峰焊机操作方法⑴. 将待焊接的线路板装入线路板装夹导板,检查线路板上有无缺件、插反.⑵. 用刮板刮去焊锡槽表面的氧化层.左手按住喷雾开关,右手握操作手柄将其在喷雾口上方匀速通过,此时喷雾口喷出的助焊剂均匀地喷涂在待焊线路板上,松开左手,喷雾结束.⑶. 将喷过助焊剂的线路板缓慢移到焊锡槽上方,使线路板表面助焊剂略干.⑷. 将机械手轻轻下压至下限,使线路板与溶锡表面接触约3秒钟,上下移动必须缓慢.⑸. 拉出机械手至冷风出口,停留2秒,再向左移动,此时线路板停留在风口上.9、操作过程中要注意的几点:⑴. 助焊剂为易燃物品,禁止靠近烟火.⑵. 手不得伸入机器内部,必须注意熔锡槽内带有高温.⑶. 在遇到停电时,必须要关闭电源开关,防止机器损坏.⑷. 锡槽内严禁滴入各种液体,滴入时产生热膨胀会使熔锡溅出.⑸. 在每次使用完毕后,要注意机器的清洁保养工作.10、SC280S半自动切脚机的使用方法:⑴. 调轨道板至最宽,确认刀座无尘后适当旋紧螺钉固定压盖.⑵. 缓慢将轨道板调至线路板同宽处,使轨道宽度与刀片高度比出口处略大0.1~0.3毫米.调节轨道支承座.⑶. 切脚高度为焊锡点以外1~2毫米为标准,不允许切割到焊锡点,保证焊锡点质量.⑷. 锁紧带锁脚轮使机器不易移动.⑸. 插上电源,打开电源开关,拉出推杆,放待切线路板于轨道板槽口上,缓慢均匀的将推杆推入,不可用力过猛,以免损伤刀片.三、补焊人员的工作项目及注意事项:11、工作中要注意的几点:⑴. 必须要明确哪些焊点是不符合实际要求的,针对这些焊点进行补焊.⑵. 知道电烙铁的正确使用方法,明确焊接时间控制在2~4秒.⑶. 剪脚的时候不能将引脚对准别人或自己,防止意外事故发生.四、调试人员的工作项目及注意事项:12、电子镇流器调试步骤:⑴. 调试人员在拿到线路板后要仔细检查线路板,①正面的元器件有无插错、插反、过高;②线路板背面焊点有无短路、虚焊、拉尖、圆点,切脚是否出现过高或过短.⑵. 在排除了以上所叙述的情况后,可以进行通电测试.把电路板按规定要求与调试架子(夹子)连接好,打开电源开关,慢慢上调调压器电压(在100V以内,电流表应有反应)至130V,灯应正常点亮.把电压上调至250V,用万用表直流1000V档测量三极管Uce两端电压,应在规定的范围内.(该电压为偏差电压,偏差电压根据不同的镇流器有不同的要求)⑶. 灯正常点亮后,在电压为220V时候观察其工作电流,工作电流应在规定的范围内.⑷. 将电压下调至150V,关闭电源开关,将镇流器输出双边接短路,再打开电源开关,观察电流表指数,该电流为“启动电流”,启动电流应在规定的范围内.观察启动电流的时间不应该超过2S,观察完毕马上将电源开关关闭.⑸. 将电压重新上调到250V,在电源开关关闭的前提下,将镇流器输出双边短路,将电源开关迅速开再关,连续打两次,镇流器不应损坏.将输出双边从新接回灯管,打开电源开关,等应正常点亮.将电压下调至0V,关闭电源开关,将镇流器取下,至此调试完毕.(250V短路打冲击的速度一定要快,不需要观察任何参数)五、组装人员的工作项目及注意事项:13、组装人员主要负责对电子镇流器进行装配,简单的说就是将调试、老化完毕的线路板正确地装入外壳中,贴上商标、进行成品检测,合格的产品贴上合格证后送交仓库.14、组装人员要注意的几点:⑴. 在装线路板之前,必须检查镇流器外壳是否合格,将不合格的选出来.⑵. 在装线路板的时候必须安放绝缘膜,要卡弹簧扣的必须再将三极管绝缘膜装上.⑶. 在组装完毕后,贴商标的时候绝对不允许贴反.⑷. 成品检测时,如果发现灯不亮或亮的异常时,必须及时提出,并且进行返修.电子元件测试的方法及标准由于电子镇流器对于电子元件的性能有很高的要求,为了确保流水线生产中使用的电子元件符合技术要求,有必要对所用的电子元件进行测试,从而更好的控制产品质量和稳定性.一、印制电路板1、印制电路或印制线路的成品板称为印制电路板或印制线路板.印制电路板主要分为:单面板、双面板、多层板.我们公司现在主要使用的印制线路板是单面板.2、印制线路板的成品检测:2.1、印制线路板是否是阻燃材料,一般来说,用阻燃材料制作的线路板上会印有红色的字符. 查板材的型号、厚度及尺寸是否符合要求,对于不合格的线路板要及时向上反映.2.2、印制电路板上所有的图形标记应清晰可辨,绿色阻焊膜应密致均匀、无明显缺陷(一般采用目测法).2.3、印制线路板上的导线不得有短路、断路,相邻的导线之间不应有明显的毛刺或导体残余(可以用3~10倍放大镜观察).2.4、引线孔径不应有偏差,不允许有多打孔、少打孔、孔位打错或打偏,也不允许孔径过大或过小(可以用相应的元件进行试插).2.5、注意印制线路板上的铜皮有无脱落,要确定铜皮是否容易脱落,可以使用电烙铁进行较长时间的焊接,查看是否会有铜皮脱落的现象.二、接线端子1、接线端子是电子镇流器上输入输出的端子,是一个比较重要的元件,对于接线端子我们主要检查以下几个方面:1.1、仔细观察接线端子的外壳有无明显的缺陷,如:塑料外壳不完整、外壳变形、缺少引脚,出现这些问题的要筛选出来.三、二极管1、二极管是由PN结加上相应的引线和管壳封装而成,它的特点是单向导电性.二极管有正负极性之分,有银色色环的一端是负极.我们公司在电子镇流器中主要使用两种二极管,分别是:1N4007和FR107,二极管的入库测试需要使用晶体管特性图示仪,仪器的具体使用方法见第二部分.2、整流二极管的主要参数:最高反向工作电压峰值IN4007二极管指标要求:耐压1000VFR107二极管指标要求:耐压800V四、电阻1、电流通过导体时,导体对电流的阻力称为电阻,在电路中起电阻作用的元件称为电阻.基本单位是“欧姆”(Ω),此外还有千欧(kΩ)、兆欧(MΩ).2、电子镇流器中常用的电阻有碳膜电阻、阻燃型金属氧化膜电阻、金属膜电阻等,此外还有一些敏感类电阻,如:热敏电阻、压敏电阻、光敏电阻等,我们主要采用的电阻是碳膜电阻.3、测试的主要项目是:利用数字万用表,测试出电阻的实际阻值是否标称值相一致,不合格的要筛选出来.4、电阻的性能参数主要有四个:标称值及允许偏差(主要有两种标称方法,分别是直标法和色标法,我们使用的电阻都是采用的色标法)、额定功率、工作电压、最大工作电压.测试人员必须要知道电阻上每一个色环代表的数字和意思,下表列出一些参考数值:颜色有效数字倍率电阻值允许偏差银- 0.01 (K)±10%金- 0.1 (J)±5%黑0 1 -棕1 10 (F)±1%红2 10² (G)±2%橙3 10³ -黄4 104 -绿5 105 (D)±0.5%蓝6 106 (H)±0.2%紫7 107 (B)±0.1%灰8 108白9 109无- (M)±20%小型电阻由于体积比较小,因此都采取色标法来表示电阻的阻值及允许偏差,按照上表,可以读出一个电阻的阻值和允许偏差.第一位色带(黄) 第一位色带(紫) 第二位色带(紫) 第二位色带(蓝)倍率(黑) 第三位色带(灰)允许偏差(金) 倍率(金)允许偏差(棕)R=47×1Ω±5%=47Ω±5%R=768×0.1Ω±1%=76.8Ω±1%5、测试电阻的仪表是数字万用表;测试人员先将数字万用表电源开关打开,将档位调在电阻档的合适位置(例如:测330kΩ的电阻,应选择万用表的2MΩ档).值得注意的是,在测试小阻值电阻的时候,应先将万用表两表笔短路,得到一个短路时的阻值,将测得的电阻值减去短路电阻值,才是真正的电阻阻值.五、电容1、什么是电容:电容是由两层相互靠近的导体与中间所夹一层不导电的绝缘介质构成的,两个导体构成它的电极,用来储存电荷.2、电容的基本单位:电容的基本单位是法拉(F),常用的单位有uF(微法)、nF(纳法)、pF(皮法).1F=106uF=109nF=1012 pF3、电容按所用介质分类:纸介质电容、有机介质电容、陶瓷电容和电解电容(要注意的是:电解电容需要区分正负极性,区分方法①观察电容外包装,有“-”的一面是负极;②观察引脚,长脚是正极,短脚是负极).4、电容的主要性能参数是:标称电容量和允许偏差、耐压(抗电强度)、电容的损耗、温度系数.5、电容的表示方法:母与数字混合表示:3n3=3.3nF=3300pF三位数字表示,前两位是有效数字,第三位是10的冥即容量中尾数零的个数,单位是pF:102=10×10²pF=1nF472=4700pF=4.7nF473=47000pF=47nF=0.047uF6、电容的允许偏差表示方法,可以用等级方法表示:等级0级Ⅰ级Ⅱ级Ⅲ级允许偏差±2% ±5% ±10% ±20%对于一般电容,也可以用字母表示:字母J K M N允许偏差±5% ±10% ±20% ±30%对于一些精密的电容,用字母表示的含义:字母B C P F A G H允许偏差±0.1% ±0.25% ±0.625% ±1% ±1.25% ±2% ±2.5%T5荧光灯替换支架替换前后的电路形式变化1、替换前后的电路图:2、在替换之前,电感镇流器在电路中起辅助启动和正常工作限流的作用,整体损耗在8W左右.3、在替换之后,电感镇流器在电路中仅起滤波器的作用,流过的电流仅为原来的1/4左右,根据专业测试仪器测试,损耗为1W左右.四、本产品还可以替换T8电子镇流器线路的灯具,替换的示意图如下:附加说明:1、电子镇流器输入电源最好断开.2、电子镇流器输出的4条灯脚线条线,全部与电子镇流器断开.3、最终的接线如上图2所示.4、一拖二或一拖三的电子镇流器的改造的最终接线也是和图2一样的.电子镇流器的工作原理及相关知识一、电子镇流器的工作原理、组成和优点:1、什么是电子镇流器:电子镇流器(Ballast)是指安装在电源与一个或几个荧光灯之间,将电源的交流电压变换为高频的交流电,使灯(单支或多支)正常启动和稳定工作的变换器或电子装置.2、电子镇流器的工作原理:电子镇流器是将低频的交流电通过整流转变为直流电,再经过逆变器变换为较高频率的交流电,由高频能量来驱动一只或几只灯管,使之启辉点亮并正常工作.逆变器一般工作于20~70KHz的高频,无源电路输出级采用LC串联谐振电路,通过高频电压将灯点燃,在正常点亮以后由电感限制灯的电流;有源电路采用功率因素校正和和芯片驱动将灯管点燃,在正常点亮以后由电感限制灯的电流.在电子镇流器中,还可以增加一些附加电路,如:保护电路、调光电路等,来增加它的功能和扩大它的应用范围.3、电子镇流器的优点⑴能量损耗低、用电效率高⑵发光效率高、光色柔和⑶重量较轻、无闪烁及无噪声、有异常状态保护功能⑷有预热启动功能、可以实现调光和具有高功率因素二、电子镇流器生产的主要工序及注意事项:4、电子镇流器的流水线生产主要经过的工序①元器件检测②根据生产任务和配料清单配料③插件④波峰焊接⑤补焊⑥调试⑦老化⑧装配与成品检测5、在波峰焊中,焊接温度的高低对线路板有哪些影响?温度过高:⑴印制线路板会发生变形⑵阻焊膜会起泡⑶对元器件造成损伤.温度过低:⑴焊点毛糙、不光亮⑵出现虚焊及拉尖6、补焊工序要做哪些事情?⑴将摆放不整齐的元器件扶正⑵补虚焊点、漏焊点及漏插的元器件⑶有能力时,要将插反的元器件(如二极管)纠正.7、一个良好的焊点是怎么样的?一个良好的焊点应该焊点光滑、锡量适中、无毛刺、砂眼、气孔,无拉尖、桥接和短路等现象.8、什么是线路板的调试?焊接好的线路板经检查无误后,要逐个进行测试,在输出端接相应功率的灯管,在输入端加额定交流电压,检测电子镇流器是否正常工作,各项参数是否满足技术要求,将出现故障的进行返修,称为线路板的调试.三、涉及到镇流器的一些专业用语:1、线路功率(Line Power):在镇流器的额定电源电压和额定电源频率下,镇流器和灯的组合体所消耗的总功率.2、线路功率因素(Line Power Factor):镇流器和灯组合体的功率因素,它等于线路有功功率与视在功率之比,符号为λ.3、镇流器的流明系数:灯与在额定电源电压下的被测镇流器配套工作时的光通量同该灯与在额定电源频率下的基准镇流器配套工作时的光通量的比值.符号为μ.4、总谐波失真:它是各次谐波分量的均方根值与基波有效值之比,以THD来表示.5、灯电流波峰比:指灯电流的峰值与电流的均方根值之比.6、异常状态:指镇流器处于灯开路或灯不能正常启动等非正常状态.在异常状态下,电子镇流器的安全性应不受到损害.7、光效:光源所发出的光通量与所消耗的电功率之比,单位是1m/W(流明/瓦).8、显色指数:指物体用该光源照明和用标准光源照明时,其颜色符合程度的量度,其值越大越好,最大为1,符号为Ra.9、寿命:一只成品灯从点燃至“烧毁”,或者灯工作至低于标准中所规定的寿命性能的任一要求时的累计时间.10、亮度L:单位是cd/ m2 (坎德拉/米2 ),1 m2的面光源在其法线方向的光强度为光1cd,则光源在该方向的亮度为1 cd/ m2 .电子镇流器流水线生产的操作方法必须明确各工序的正确作业方法(包括产品技术要求和流程控制),加强对产品质量的监控,使电子镇流器的产品质量得到保证.一、插件的工作项目及注意事项1.、插件班组组长根据车间下发的生产任务单,按《电子镇流器配件册》上的具体参数填写领料单,交车间技术员审核,由车间主管签字后到仓库领取原材料.2、组长对仓库发出的原材料的型号、规格、数量进行核实,确认无误后领回车间发给插件人员.3.、组长按照所插线路板型号、元件高度、难易程度、脚位多少,合理的安排插件.将作业分配卡发到员工手中,作业分配卡上要写清楚元件代号、规格和特殊要求.要求在插件过程中前后衔接顺畅.4.、插件人员将作业分配卡夹在玻璃层中,将领到的元件与作业分配卡上书写的元件型号、规格、数量进行核对,确保无误.5、在整个插件过程中,一定要注意二极管、电解电容、三极管、磁环、扼流圈的方向性,不得出现插错、插反、漏插等异常情况.二、波峰焊的工作项目及注意事项:6、所使用的机器:半自动波峰接机、SC280S半自动切脚机、SG250磨刀机.7、半自动波峰焊机使用前的安装与调试⑴. 将机器外壳接地,防止漏电而导致触电事故的发生,开启电源.⑵. 调整喷雾口挡板宽度,使机械手装入待焊线路板后能在挡板间顺利通过.⑶. 在瓶内装满免清洗助焊剂,拧紧瓶盖后将其倒扣在焊剂槽内,焊剂液面高度可调节机器左侧的底角,使其液面高度在喷头高度的1/2处,用手按住喷雾开关,检查喷雾口是否有焊剂喷出,调节喷雾调节旋钮,使喷雾量适中.⑷. 将锡温控制设定在250℃,打开锡槽电源开关,此时电源指示灯亮,锡温显示为室温.⑸. 打开冷却、排烟电源开关,检查冷风出口,烟雾出口是否有气流出来.⑹. 将机械手移至焊锡槽上方,压下操作手柄,调整高低水平钮,使线路板装夹导板与熔锡表面接触,并使导板上槽口下沿与熔锡面高低位置相同.8、半自动波峰焊机操作方法⑴. 将待焊接的线路板装入线路板装夹导板,检查线路板上有无缺件、插反.⑵. 用刮板刮去焊锡槽表面的氧化层.左手按住喷雾开关,右手握操作手柄将其在喷雾口上方匀速通过,此时喷雾口喷出的助焊剂均匀地喷涂在待焊线路板上,松开左手,喷雾结束.⑶. 将喷过助焊剂的线路板缓慢移到焊锡槽上方,使线路板表面助焊剂略干.⑷. 将机械手轻轻下压至下限,使线路板与溶锡表面接触约3秒钟,上下移动必须缓慢.⑸. 拉出机械手至冷风出口,停留2秒,再向左移动,此时线路板停留在风口上.9、操作过程中要注意的几点:⑴. 助焊剂为易燃物品,禁止靠近烟火.⑵. 手不得伸入机器内部,必须注意熔锡槽内带有高温.⑶. 在遇到停电时,必须要关闭电源开关,防止机器损坏.⑷. 锡槽内严禁滴入各种液体,滴入时产生热膨胀会使熔锡溅出.⑸. 在每次使用完毕后,要注意机器的清洁保养工作.10、SC280S半自动切脚机的使用方法:⑴. 调轨道板至最宽,确认刀座无尘后适当旋紧螺钉固定压盖.⑵. 缓慢将轨道板调至线路板同宽处,使轨道宽度与刀片高度比出口处略大0.1~0.3毫米.调节轨道支承座.⑶. 切脚高度为焊锡点以外1~2毫米为标准,不允许切割到焊锡点,保证焊锡点质量.⑷. 锁紧带锁脚轮使机器不易移动.⑸. 插上电源,打开电源开关,拉出推杆,放待切线路板于轨道板槽口上,缓慢均匀的将推杆推入,不可用力过猛,以免损伤刀片.三、补焊人员的工作项目及注意事项:。
荧光灯电子镇流器

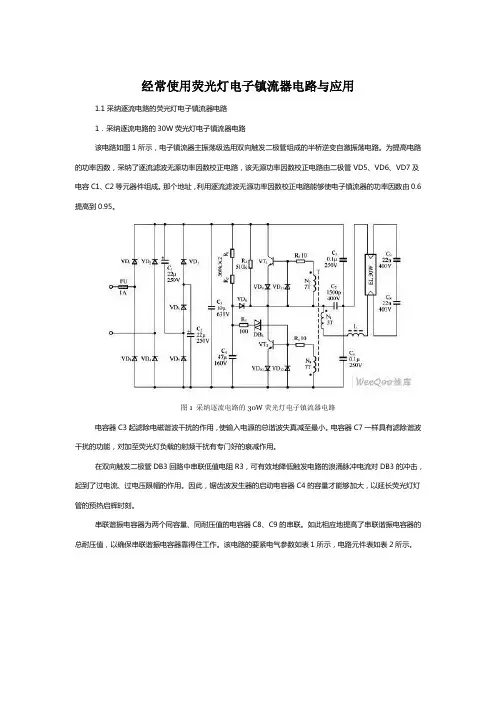

经常使用荧光灯电子镇流器电路与应用1.1采纳逐流电路的荧光灯电子镇流器电路1．采纳逐流电路的30W荧光灯电子镇流器电路该电路如图1所示，电子镇流器主振荡级选用双向触发二极管组成的半桥逆变自激振荡电路。
为提高电路的功率因数，采纳了逐流滤波无源功率因数校正电路，该无源功率因数校正电路由二极管VD5、VD6、VD7及电容C1、C2等元器件组成。
那个地址，利用逐流滤波无源功率因数校正电路能够使电子镇流器的功率因数由0.6提高到0.95。
图1 采纳逐流电路的30W荧光灯电子镇流器电路电容器C3起滤除电磁谐波干扰的作用，使输入电源的总谐波失真减至最小。
电容器C7一样具有滤除谐波干扰的功能，对加至荧光灯负载的射频干扰有专门好的衰减作用。
在双向触发二极管DB3回路中串联低值电阻R3，可有效地降低触发电路的浪涌脉冲电流对DB3的冲击，起到了过电流、过电压限幅的作用。
因此，锯齿波发生器的启动电容器C4的容量才能够加大，以延长荧光灯灯管的预热启辉时刻。
串联谐振电容器为两个同容量、同耐压值的电容器C8、C9的串联。
如此相应地提高了串联谐振电容器的总耐压值，以确保串联谐振电容器靠得住工作。
该电路的要紧电气参数如表1所示，电路元件表如表2所示。
2．采纳逐流电路的20W荧光灯电子镇流器电路该电子镇流器电路如图2所示。
高频电感L1为射频干扰抑制电感，与高频滤波电容器C9相配合，能有效地滤除半桥功率逆变电路中产生的高次谐波脉冲干扰电流对电网的污染，降低了电子镇流器利历时对其他家用电器的射频干扰。
图2 采纳逐流电路的20W荧光灯电子镇流器电路整流二极管VD5、VD6、VD7与电解电容器C1、C2组成无源逐流滤波电路，改善了一般桥式整流、单电容滤波电路使交流输入市电电流波形严峻畸变的短处。
无源逐流滤波电路与L1、C9相配合，能够使电子镇流器的功率因数提高到0.95。
图2中的VT3、VT4组成该电子镇流器的过电压、过电流故障爱惜电路。
荧光灯电子镇流器原理
荧光灯电子镇流器原理荧光灯电子镇流器是一种用于荧光灯的电子设备，它主要用于提供稳定的电流，以确保荧光灯的正常工作。
在荧光灯电子镇流器中，有许多复杂的电子元件和电路，这些元件和电路共同协作，以实现对荧光灯的电流控制和调节。
本文将详细介绍荧光灯电子镇流器的原理，以帮助读者更好地理解这一设备的工作原理。
首先，荧光灯电子镇流器的主要原理是利用电子元件和电路来控制电流的大小和稳定性。
在荧光灯电子镇流器中，有一个称为电子变压器的元件，它可以将输入电压转换为适合荧光灯使用的电压。
此外，还有一些电容器和电感元件，它们可以帮助稳定电流，并滤除电路中的杂散信号和噪音。
通过这些元件和电路的协作，荧光灯电子镇流器可以提供稳定的电流，确保荧光灯的正常工作。
其次，荧光灯电子镇流器还利用高频振荡电路来提供交流电源。
在荧光灯电子镇流器中，有一个称为反激振荡电路的元件，它可以将直流电源转换为高频交流电源。
这种高频交流电源可以提供给荧光灯管，使其正常发光。
同时，这种高频振荡电路还可以帮助提高荧光灯的发光效率，延长荧光灯的使用寿命。
最后，荧光灯电子镇流器还利用控制电路来实现对电流的精确控制。
在荧光灯电子镇流器中，有一些称为功率因数校正电路和电流控制电路的元件，它们可以监测和调节电流的大小，以确保荧光灯的稳定工作。
这些控制电路可以根据荧光灯的工作状态和环境条件，自动调节电流的大小，以提供最佳的照明效果和能耗控制。
总的来说，荧光灯电子镇流器利用电子元件和电路，通过电压转换、高频振荡和电流控制等原理，实现对荧光灯的稳定供电和高效工作。
通过本文的介绍，相信读者对荧光灯电子镇流器的工作原理有了更深入的了解，这将有助于读者更好地使用和维护荧光灯电子镇流器。
电子镇流器的工作原理及相关知识
电子镇流器的工作原理及相关知识一、电子镇流器的工作原理、组成和优点: ﻫ1、什么是电子镇流器:电子镇流器（Ballast)是指安装在电源与一个或几个荧光灯之间,将电源的交流电压变换为高频的交流电,使灯(单支或多支)正常启动和稳定工作的变换器或电子装置．ﻫ2、电子镇流器的工作原理：ﻫ电子镇流器是将低频的交流电通过整流转变为直流电,再经过逆变器变换为较高频率的交流电,由高频能量来驱动一只或几只灯管，使之启辉点亮并正常工作.逆变器一般工作于20～7０KHz的高频,无源电路输出级采用LC串联谐振电路,通过高频电压将灯点燃,在正常点亮以后由电感限制灯的电流;有源电路采用功率因素校正和和芯片驱动将灯管点燃,在正常点亮以后由电感限制灯的电流.在电子镇流器中,还可以增加一些附加电路，如:保护电路、调光电路等，来增加它的功能和扩大它的应用范围.3、电子镇流器的优点⑴能量损耗低、用电效率高ﻫ⑵发光效率高、光色柔和⑶重量较轻、无闪烁及无噪声、有异常状态保护功能ﻫ⑷有预热启动功能、可以实现调光和具有高功率因素二、电子镇流器生产的主要工序及注意事项: ﻫ4、电子镇流器的流水线生产主要经过的工序①元器件检测②根据生产任务和配料清单配料③插件④波峰焊接⑤补焊⑥调试⑦老化⑧装配与成品检测5、在波峰焊中,焊接温度的高低对线路板有哪些影响? ﻫ温度过高:⑴印制线路板会发生变形⑵阻焊膜会起泡⑶对元器件造成损伤. ﻫ温度过低:⑴焊点毛糙、不光亮⑵出现虚焊及拉尖ﻫ6、补焊工序要做哪些事情?⑴将摆放不整齐的元器件扶正⑵补虚焊点、漏焊点及漏插的元器件⑶有能力时,要将插反的元器件(如二极管）纠正.7、一个良好的焊点是怎么样的?一个良好的焊点应该焊点光滑、锡量适中、无毛刺、砂眼、气孔，无拉尖、桥接和短路等现象．ﻫ8、什么是线路板的调试?焊接好的线路板经检查无误后,要逐个进行测试,在输出端接相应功率的灯管,在输入端加额定交流电压,检测电子镇流器是否正常工作,各项参数是否满足技术要求,将出现故障的进行返修，称为线路板的调试.三、涉及到镇流器的一些专业用语: ﻫ1、线路功率(LiｎｅPｏwｅr):在镇流器的额定电源电压和额定电源频率下,镇流器和灯的组合体所消耗的总功率. ﻫ2、线路功率因素(Line Power Ｆａctor）:镇流器和灯组合体的功率因素，它等于线路有功功率与视在功率之比,符号为λ.3、镇流器的流明系数:灯与在额定电源电压下的被测镇流器配套工作时的光通量同该灯与在额定电源频率下的基准镇流器配套工作时的光通量的比值．符号为μ.4、总谐波失真:它是各次谐波分量的均方根值与基波有效值之比,以ＴHD来表示. ﻫ5、灯电流波峰比:指灯电流的峰值与电流的均方根值之比.6、异常状态:指镇流器处于灯开路或灯不能正常启动等非正常状态．在异常状态下,电子镇流器的安全性应不受到损害.7、光效:光源所发出的光通量与所消耗的电功率之比,单位是１m/W(流明/瓦).８、显色指数:指物体用该光源照明和用标准光源照明时,其颜色符合程度的量度，其值越大越好,最大为1,符号为Ra.９、寿命：一只成品灯从点燃至“烧毁”，或者灯工作至低于标准中所规定的寿命性能的任一要求时的累计时间.10、亮度Ｌ:单位是ｃｄ／m2 （坎德拉/米２ ),１m2的面光源在其法线方向的光强度为光１cｄ,则光源在该方向的亮度为１ｃd/ m2 . ﻫﻫﻫﻫﻫﻫﻫ电子镇流器流水线生产的操作方法必须明确各工序的正确作业方法(包括产品技术要求和流程控制)，加强对产品质量的监控,使电子镇流器的产品质量得到保证．ﻫ一、插件的工作项目及注意事项1．、插件班组组长根据车间下发的生产任务单,按《电子镇流器配件册》上的具体参数填写领料单,交车间技术员审核,由车间主管签字后到仓库领取原材料.２、组长对仓库发出的原材料的型号、规格、数量进行核实,确认无误后领回车间发给插件人员．ﻫ3．、组长按照所插线路板型号、元件高度、难易程度、脚位多少,合理的安排插件.将作业分配卡发到员工手中，作业分配卡上要写清楚元件代号、规格和特殊要求．要求在插件过程中前后衔接顺畅.４．、插件人员将作业分配卡夹在玻璃层中，将领到的元件与作业分配卡上书写的元件型号、规格、数量进行核对，确保无误．ﻫ5、在整个插件过程中，一定要注意二极管、电解电容、三极管、磁环、扼流圈的方向性,不得出现插错、插反、漏插等异常情况.二、波峰焊的工作项目及注意事项:6、所使用的机器：半自动波峰接机、SC２8０S半自动切脚机、SＧ２50磨刀机. ﻫ７、半自动波峰焊机使用前的安装与调试⑴. 将机器外壳接地,防止漏电而导致触电事故的发生,开启电源.⑵．调整喷雾口挡板宽度,使机械手装入待焊线路板后能在挡板间顺利通过．ﻫ⑶.在瓶内装满免清洗助焊剂，拧紧瓶盖后将其倒扣在焊剂槽内,焊剂液面高度可调节机器左侧的底角，使其液面高度在喷头高度的1/2处，用手按住喷雾开关,检查喷雾口是否有焊剂喷出,调节喷雾调节旋钮,使喷雾量适中．⑷. 将锡温控制设定在250℃,打开锡槽电源开关,此时电源指示灯亮,锡温显示为室温. ﻫ⑸. 打开冷却、排烟电源开关，检查冷风出口,烟雾出口是否有气流出来．ﻫ⑹. 将机械手移至焊锡槽上方，压下操作手柄,调整高低水平钮,使线路板装夹导板与熔锡表面接触,并使导板上槽口下沿与熔锡面高低位置相同. ﻫ8、半自动波峰焊机操作方法ﻫ⑴．将待焊接的线路板装入线路板装夹导板,检查线路板上有无缺件、插反.⑵.用刮板刮去焊锡槽表面的氧化层.左手按住喷雾开关,右手握操作手柄将其在喷雾口上方匀速通过,此时喷雾口喷出的助焊剂均匀地喷涂在待焊线路板上,松开左手,喷雾结束. ﻫ⑶．将喷过助焊剂的线路板缓慢移到焊锡槽上方,使线路板表面助焊剂略干. ﻫ⑷.将机械手轻轻下压至下限,使线路板与溶锡表面接触约３秒钟,上下移动必须缓慢.ﻫ⑸. 拉出机械手至冷风出口，停留2秒,再向左移动，此时线路板停留在风口上.ﻫ９、操作过程中要注意的几点:ﻫ⑴.助焊剂为易燃物品,禁止靠近烟火. ﻫ⑵. 手不得伸入机器内部，必须注意熔锡槽内带有高温. ﻫ⑶.在遇到停电时,必须要关闭电源开关,防止机器损坏. ﻫ⑷.锡槽内严禁滴入各种液体，滴入时产生热膨胀会使熔锡溅出.⑸. 在每次使用完毕后，要注意机器的清洁保养工作. ﻫ1０、SC280S半自动切脚机的使用方法:⑴．调轨道板至最宽,确认刀座无尘后适当旋紧螺钉固定压盖. ﻫ⑵. 缓慢将轨道板调至线路板同宽处,使轨道宽度与刀片高度比出口处略大0.１~0.３毫米.调节轨道支承座.ﻫ⑶．切脚高度为焊锡点以外1~2毫米为标准,不允许切割到焊锡点,保证焊锡点质量.⑷. 锁紧带锁脚轮使机器不易移动. ﻫ⑸．插上电源,打开电源开关,拉出推杆，放待切线路板于轨道板槽口上,缓慢均匀的将推杆推入,不可用力过猛,以免损伤刀片. ﻫ三、补焊人员的工作11、工作中要注意的几点:项目及注意事项: ﻫ⑴.必须要明确哪些焊点是不符合实际要求的,针对这些焊点进行补焊．⑵.知道电烙铁的正确使用方法,明确焊接时间控制在2~4秒.⑶．剪脚的时候不能将引脚对准别人或自己,防止意外事故发生. ﻫﻫ四、调试人员的工作项目及注意事项: ﻫ１2、电子镇流器调试步骤: ﻫ⑴. 调试人员在拿到线路板后要仔细检查线路板,①正面的元器件有无插错、插反、过高;②线路板背面焊点有无短路、虚焊、拉尖、圆点,切脚是否出现过高或过短．⑵. 在排除了以上所叙述的情况后，可以进行通电测试．把电路板按规定要求与调试架子(夹子)连接好，打开电源开关,慢慢上调调压器电压(在10０Ｖ以内,电流表应有反应）至130Ｖ,灯应正常点亮.把电压上调至25０Ｖ,用万用表直流100０V档测量三极管Uｃe两端电压,应在规定的范围内．(该电压为偏差电压,偏差电压根据不同的镇流器有不同的要求)⑶. 灯正常点亮后，在电压为220V时候观察其工作电流，工作电流应在规定的范围内. ﻫ⑷. 将电压下调至150V,关闭电源开关,将镇流器输出双边接短路,再打开电源开关，观察电流表指数，该电流为“启动电流”,启动电流应在规定的范围内．观察启动电流的时间不应该超过2Ｓ,观察完毕马上将电源开关关闭．⑸. 将电压重新上调到250V,在电源开关关闭的前提下，将镇流器输出双边短路，将电源开关迅速开再关,连续打两次,镇流器不应损坏.将输出双边从新接回灯管,打开电源开关,等应正常点亮．将电压下调至０V,关闭电源开关,将镇流器取下，至此调试完毕.（２50V短路打冲击的速度一定要快,不需要观察任何参数）ﻫ五、组装人员的工作项目及注意事项:1３、组装人员主要负责对电子镇流器进行装配,简单的说就是将调试、老化完毕的线路板正确地装入外壳中,贴上商标、进行成品检测,合格的产品贴上合格证后送交仓库. ﻫ１4、组装人员要注意的几点:⑴. 在装线路板之前,必须检查镇流器外壳是否合格,将不合格的选出来.ﻫ⑵.在装线路板的时候必须安放绝缘膜，要卡弹簧扣的必须再将三极管绝缘膜装上.⑶. 在组装完毕后,贴商标的时候绝对不允许贴反.⑷．成品检测时,如果发现灯不亮或亮的异常时,必须及时提出,并且进行返修．ﻫﻫ电子元件测试的方法及标准ﻫ由于电子镇流器对于电子元件的性能有很高的要求,为了确保流水线生产中使用的电子元件符合技术要求,有必要对所用的电子元件进行测试,从而更好的控制产品质量和稳定性.一、印制电路板1、印制电路或印制线路的成品板称为印制电路板或印制线路板.印制电路板主要分为:单面板、双面板、多层板.我们公司现在主要使用的印制线路板是单面板.2、印制线路板的成品检测:ﻫ２.１、印制线路板是否是阻燃材料，一般来说,用阻燃材料制作的线路板上会印有红色的字符.ﻫ查板材的型号、厚度及尺寸是否符合要求，对于不合格的线路板要及时向上反映.2.2、印制电路板上所有的图形标记应清晰可辨，绿色阻焊膜应密致均匀、无明显缺陷（一般采用目测法).２.3、印制线路板上的导线不得有短路、断路,相邻的导线之间不应有明显的毛刺或导体残余2.4、引线孔径不应有偏差,不允许有多打孔、少打孔、孔位(可以用3~10倍放大镜观察)．ﻫ打错或打偏,也不允许孔径过大或过小(可以用相应的元件进行试插）.2.5、注意印制线路板上的铜皮有无脱落,要确定铜皮是否容易脱落,可以使用电烙铁进行较长时间的焊接,查看是否会有铜皮脱落的现象．ﻫ二、接线端子1、接线端子是电子镇流器上输入输出的端子，是一个比较重要的元件,对于接线端子我们主1.1、仔细观察接线端子的外壳有无明显的缺陷，如:塑料外壳不完整、要检查以下几个方面: ﻫ外壳变形、缺少引脚，出现这些问题的要筛选出来.三、二极管1、二极管是由ＰN结加上相应的引线和管壳封装而成,它的特点是单向导电性.二极管有正负极性之分,有银色色环的一端是负极.我们公司在电子镇流器中主要使用两种二极管,分别是:1N４00７和FR10７,二极管的入库测试需要使用晶体管特性图示仪,仪器的具体使用方法见第二部分．ﻫ2、整流二极管的主要参数:最高反向工作电压峰值IN400７二极管指标要求：耐压１０0０ＶﻫFR1０7二极管指标要求:耐压800V ﻫ四、电阻1、电流通过导体时，导体对电流的阻力称为电阻,在电路中起电阻作用的元件称为电阻.基本单位是“欧姆”(Ω),此外还有千欧(ｋΩ)、兆欧（MΩ).2、电子镇流器中常用的电阻有碳膜电阻、阻燃型金属氧化膜电阻、金属膜电阻等,此外还有一些敏感类电阻，如:热敏电阻、压敏电阻、光敏电阻等,我们主要采用的电阻是碳膜电阻．ﻫ３、测试的主要项目是:利用数字万用表,测试出电阻的实际阻值是否标称值相一致，不合格的要筛选出来.4、电阻的性能参数主要有四个：标称值及允许偏差(主要有两种标称方法,分别是直标法和色标法,我们使用的电阻都是采用的色标法)、额定功率、工作电压、最大工作电压.测试人员必须要知道电阻上每一个色环代表的数字和意思,下表列出一些参考数值: ﻫ颜色有效数字倍率电阻值允许偏差ﻫ银- 0.0１(K)±10%金- ０.１(Ｊ)±5％黑0 １－棕1 １０(F)±1% ﻫ红２1０²（G）±２%橙3 １0³－黄４１0４-绿 5 １05 (D)±０．５% ﻫ蓝6 10６（H)±0.2%紫７１07(B)±0.1% ﻫ灰8 10８ﻫ白9 10９ﻫ无- (M)±2０% ﻫﻫ小型电阻由于体积比较小,因此都采取色标法来表示电阻的阻值及允许偏差,按照上表,可以读出一个电阻的阻值和允许偏差.ﻫﻫﻫ第一位色带(黄) 第一位色带（紫)第二位色带(紫) 第二位色带(蓝）ﻫ倍率(黑) 第三位色带（灰）允许偏差(金) 倍率(金）ﻫ允许偏差(棕)R＝４7×1Ω±5%=47Ω±5%R=768×0.1Ω±１%=７6.８Ω±1% ﻫ５、测试电阻的仪表是数字万用表;测试人员先将数字万用表电源开关打开,将档位调在电阻档的合适位置（例如:测３30kΩ的电阻,应选择万用表的2MΩ档）.值得注意的是,在测试小阻值电阻的时候,应先将万用表两表笔短路,得到一个短路时的阻值,将测得的电阻值减去短路电阻值,才是真正的电阻阻值.五、电容ﻫ1、什么是电容:电容是由两层相互靠近的导体与中间所夹一层不导电的绝缘介质构成的,两个导体构成它的电极，用来储存电荷. ﻫ2、电容的基本单位:电容的基本单位是法拉(F）,常用的单位有uＦ(微法)、ｎＦ(纳法)、ｐF（皮法).１F=１０６ｕF=10９nＦ=1012 pF ﻫ3、电容按所用介质分类:纸介质电容、有机介质电容、陶瓷电容和电解电容(要注意的是:电解电容需要区分正负极性,区分方法①观察电容外包装,有“-”的一面是负极;②观察引脚，长脚是正极,短脚是负极）.ﻫ4、电容的主要性能参数是:标称电容量和允许偏差、耐压（抗电强度）、电容的损耗、温度系数. ﻫ5、电容的表示方法：母与数字混合表示：3n３＝３.3nF＝330０ｐF ﻫ三位数字表示，前两位是有效数字，第三位是1０的冥即容量中尾数零的个数,单位是pF:1０2=1０×10²ｐＦ=1nＦ472＝4700pF=4.7nF ﻫ4７３=4700０pF=4７nF=0.047uFﻫﻫ6、电容的允许偏差表示方法,可以用等级方法表示: ﻫﻫ等级0级Ⅰ级Ⅱ级Ⅲ级允许偏差±２％±5%±10% ±20% ﻫﻫ对于一般电容,也可以用字母表示: 字母J K M Nﻫ允许偏差±５% ±1０% ±2０% ±30% ﻫﻫ对于一些精密的电容,用字母表示的含义:字母 B C P F A G H ﻫ允许偏差±0.１% ±0.25% ±0．6２5％±１％±1.25% ±２％±1、替换前后的电路图：２.5% ﻫﻫﻫＴ5荧光灯替换支架替换前后的电路形式变化ﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫ2、在替换之前,电感镇流器在电路中起辅助启动和正常工作限流的作用,整体损耗在８W左右.3、在替换之后,电感镇流器在电路中仅起滤波器的作用,流过的电流仅为原来的１／４左右，根据专业测试仪器测试,损耗为1W左右. ﻫ四、本产品还可以替换T8电子镇流器线路的灯具,替换的示意图如下:ﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫ1、电子镇流器输入电源最好断开. ﻫ2、电子镇流器输出的4条灯脚线条线,附加说明：ﻫﻫ全部与电子镇流器断开.3、最终的接线如上图2所示. ﻫ4、一拖二或一拖三的电子镇流器的改造的最终接线也是和图２一样的.电子镇流器的工作原理及相关知识一、电子镇流器的工作原理、组成和优点:1、什么是电子镇流器:电子镇流器(Ballast）是指安装在电源与一个或几个荧光灯之间,将电源的交流电压变换为高频的交流电,使灯(单支或多支)正常启动和稳定工作的变换器或电子装置.2、电子镇流器的工作原理:电子镇流器是将低频的交流电通过整流转变为直流电,再经过逆变器变换为较高频率的交流电,由高频能量来驱动一只或几只灯管,使之启辉点亮并正常工作．逆变器一般工作于2０～70KHｚ的高频,无源电路输出级采用LC串联谐振电路,通过高频电压将灯点燃，在正常点亮以后由电感限制灯的电流;有源电路采用功率因素校正和和芯片驱动将灯管点燃,在正常点亮以后由电感限制灯的电流.在电子镇流器中，还可以增加一些附加电路,如：保护电路、调光电路等,来增加它的功能和扩大它的应用范围.3、电子镇流器的优点⑴能量损耗低、用电效率高⑵发光效率高、光色柔和⑶重量较轻、无闪烁及无噪声、有异常状态保护功能⑷有预热启动功能、可以实现调光和具有高功率因素二、电子镇流器生产的主要工序及注意事项:4、电子镇流器的流水线生产主要经过的工序①元器件检测②根据生产任务和配料清单配料③插件④波峰焊接⑤补焊⑥调试⑦老化⑧装配与成品检测5、在波峰焊中，焊接温度的高低对线路板有哪些影响?温度过高:⑴印制线路板会发生变形⑵阻焊膜会起泡⑶对元器件造成损伤．温度过低:⑴焊点毛糙、不光亮⑵出现虚焊及拉尖6、补焊工序要做哪些事情?⑴将摆放不整齐的元器件扶正⑵补虚焊点、漏焊点及漏插的元器件⑶有能力时，要将插反的元器件(如二极管)纠正.７、一个良好的焊点是怎么样的?一个良好的焊点应该焊点光滑、锡量适中、无毛刺、砂眼、气孔,无拉尖、桥接和短路等现象.8、什么是线路板的调试?焊接好的线路板经检查无误后,要逐个进行测试，在输出端接相应功率的灯管,在输入端加额定交流电压,检测电子镇流器是否正常工作,各项参数是否满足技术要求,将出现故障的进行返修,称为线路板的调试.三、涉及到镇流器的一些专业用语:１、线路功率(Lｉne Ｐower）:在镇流器的额定电源电压和额定电源频率下,镇流器和灯的组合体所消耗的总功率.２、线路功率因素(Liｎe ＰoｗeｒFactoｒ):镇流器和灯组合体的功率因素,它等于线路有功功率与视在功率之比,符号为λ.３、镇流器的流明系数:灯与在额定电源电压下的被测镇流器配套工作时的光通量同该灯与在额定电源频率下的基准镇流器配套工作时的光通量的比值.符号为μ.4、总谐波失真:它是各次谐波分量的均方根值与基波有效值之比，以ＴＨD来表示.5、灯电流波峰比:指灯电流的峰值与电流的均方根值之比.6、异常状态：指镇流器处于灯开路或灯不能正常启动等非正常状态．在异常状态下,电子镇流器的安全性应不受到损害.7、光效:光源所发出的光通量与所消耗的电功率之比,单位是1m/W（流明／瓦).８、显色指数：指物体用该光源照明和用标准光源照明时,其颜色符合程度的量度,其值越大越好,最大为1,符号为Ra．9、寿命:一只成品灯从点燃至“烧毁”,或者灯工作至低于标准中所规定的寿命性能的任一要求时的累计时间．10、亮度L:单位是cd/ m2(坎德拉/米2 ),1m２的面光源在其法线方向的光强度为光1cd,则光源在该方向的亮度为1 cｄ/ ｍ2 .电子镇流器流水线生产的操作方法必须明确各工序的正确作业方法(包括产品技术要求和流程控制）,加强对产品质量的监控,使电子镇流器的产品质量得到保证．一、插件的工作项目及注意事项１.、插件班组组长根据车间下发的生产任务单,按《电子镇流器配件册》上的具体参数填写领料单，交车间技术员审核,由车间主管签字后到仓库领取原材料.2、组长对仓库发出的原材料的型号、规格、数量进行核实,确认无误后领回车间发给插件人员.3．、组长按照所插线路板型号、元件高度、难易程度、脚位多少,合理的安排插件．将作业分配卡发到员工手中,作业分配卡上要写清楚元件代号、规格和特殊要求．要求在插件过程中前后衔接顺畅．4.、插件人员将作业分配卡夹在玻璃层中,将领到的元件与作业分配卡上书写的元件型号、规格、数量进行核对,确保无误.5、在整个插件过程中,一定要注意二极管、电解电容、三极管、磁环、扼流圈的方向性，不得出现插错、插反、漏插等异常情况.二、波峰焊的工作项目及注意事项:6、所使用的机器：半自动波峰接机、SC280S半自动切脚机、SG25０磨刀机.7、半自动波峰焊机使用前的安装与调试⑴.将机器外壳接地,防止漏电而导致触电事故的发生,开启电源.⑵．调整喷雾口挡板宽度,使机械手装入待焊线路板后能在挡板间顺利通过.⑶．在瓶内装满免清洗助焊剂,拧紧瓶盖后将其倒扣在焊剂槽内，焊剂液面高度可调节机器左侧的底角,使其液面高度在喷头高度的１／2处，用手按住喷雾开关,检查喷雾口是否有焊剂喷出,调节喷雾调节旋钮,使喷雾量适中.⑷. 将锡温控制设定在250℃,打开锡槽电源开关,此时电源指示灯亮,锡温显示为室温.⑸．打开冷却、排烟电源开关,检查冷风出口，烟雾出口是否有气流出来.⑹. 将机械手移至焊锡槽上方，压下操作手柄,调整高低水平钮,使线路板装夹导板与熔锡表面接触,并使导板上槽口下沿与熔锡面高低位置相同.８、半自动波峰焊机操作方法⑴. 将待焊接的线路板装入线路板装夹导板,检查线路板上有无缺件、插反.⑵.用刮板刮去焊锡槽表面的氧化层.左手按住喷雾开关，右手握操作手柄将其在喷雾口上方匀速通过，此时喷雾口喷出的助焊剂均匀地喷涂在待焊线路板上,松开左手,喷雾结束.⑶．将喷过助焊剂的线路板缓慢移到焊锡槽上方,使线路板表面助焊剂略干.⑷. 将机械手轻轻下压至下限,使线路板与溶锡表面接触约3秒钟，上下移动必须缓慢．⑸.拉出机械手至冷风出口,停留2秒,再向左移动,此时线路板停留在风口上．９、操作过程中要注意的几点:⑴. 助焊剂为易燃物品,禁止靠近烟火.⑵. 手不得伸入机器内部，必须注意熔锡槽内带有高温.⑶. 在遇到停电时,必须要关闭电源开关,防止机器损坏．⑷. 锡槽内严禁滴入各种液体,滴入时产生热膨胀会使熔锡溅出.⑸. 在每次使用完毕后,要注意机器的清洁保养工作.10、SＣ280Ｓ半自动切脚机的使用方法:⑴. 调轨道板至最宽,确认刀座无尘后适当旋紧螺钉固定压盖.⑵. 缓慢将轨道板调至线路板同宽处,使轨道宽度与刀片高度比出口处略大0.1～0.3毫米．调节轨道支承座.⑶.切脚高度为焊锡点以外1~２毫米为标准,不允许切割到焊锡点,保证焊锡点质量．⑷．锁紧带锁脚轮使机器不易移动．⑸.插上电源,打开电源开关,拉出推杆,放待切线路板于轨道板槽口上,缓慢均匀的将推杆推入,不可用力过猛,以免损伤刀片.三、补焊人员的工作项目及注意事项:1１、工作中要注意的几点：⑴．必须要明确哪些焊点是不符合实际要求的，针对这些焊点进行补焊.。
荧光灯电子镇流器原理
荧光灯电子镇流器原理
荧光灯电子镇流器是一种利用电子元件将电源交流电转换为直流电，然后再将直流电转换为高频交流电的装置。
它由电源、直流滤波电路、逆变器和电流驱动电路等部分组成。
电子镇流器的原理是先将电源交流电经过整流滤波电路转换为直流电，然后通过逆变器将直流电转换为高频交流电。
逆变器一般采用高频振荡电路和功率开关管构成，它将直流电转换为高频交流电，并通过变压器将电压提高到荧光灯所需的工作电压。
在逆变器的输出端接入荧光灯时，荧光灯两端分别接了一个电极。
逆变器输出的高频交流电在荧光灯两端形成电流，电流通过电极激发荧光粉产生荧光，从而使荧光灯发光。
电子镇流器还配备有电流驱动电路，用于控制电流的大小。
它通过反馈电路检测荧光灯的工作情况，自动调整输出电流的大小，以保证荧光灯正常工作。
总之，荧光灯电子镇流器通过将电源交流电转换为直流电，再将直流电转换为高频交流电，驱动荧光灯发光。
电子镇流器不仅可以提高荧光灯的亮度和寿命，还可以减少电能损耗和光闪烁等问题。
电子镇流器工作原理
电子镇流器工作原理电子镇流器是一种用于控制和稳定电流的电子设备。
它被广泛应用于各种照明设备中，如荧光灯、LED灯等。
本文将详细介绍电子镇流器的工作原理及其相关知识。
一、电子镇流器的基本原理电子镇流器主要通过电子元件的控制来实现对电流的调节和稳定。
它的基本原理可以简单概括为：将交流电源转换为直流电源，然后通过高频电路将直流电源转换为高频交流电源，最后通过电子元件对电流进行调节和稳定。
二、电子镇流器的工作过程1. 输入电源电子镇流器的输入电源通常为交流电源，如220V的交流电。
输入电源经过滤波电路，去除杂波和干扰，得到相对稳定的电源。
2. 整流电路经过滤波的交流电源进入整流电路，整流电路将交流电转换为直流电。
常见的整流电路有整流桥等。
3. 电容滤波直流电通过电容滤波电路，去除直流电中的纹波，使得输出电压更加稳定。
4. 逆变电路经过电容滤波的直流电进入逆变电路，逆变电路将直流电转换为高频交流电。
逆变电路通常采用高频开关电路，如MOSFET、IGBT等。
5. 变压器高频交流电经过变压器进行变压和隔离，得到适合照明设备使用的电压。
6. 输出电路经过变压器的高频交流电进入输出电路，输出电路通过电子元件（如电感、电容等）对电流进行调节和稳定，以满足照明设备的工作需求。
三、电子镇流器的特点和优势1. 节能环保相比传统的电感式镇流器，电子镇流器具有更高的能量转换效率，能够节省能源。
此外，电子镇流器还能减少对环境的污染，因为它不会产生频闪和噪声。
2. 稳定性好电子镇流器能够对电流进行精确的调节和稳定，使得照明设备的亮度更加稳定，不会出现频闪和闪烁的现象。
3. 寿命长由于电子镇流器采用电子元件进行调节，而非机械元件，因此其寿命相对较长，能够更好地满足照明设备的长期使用需求。
4. 尺寸小巧相比传统的电感式镇流器，电子镇流器的体积更小，更加便于安装和布线。
四、电子镇流器的应用领域电子镇流器广泛应用于各种照明设备中，如荧光灯、LED灯等。
电子镇流器培训
企业ቤተ መጻሕፍቲ ባይዱ景：以科技和创新使世界更光明
Enterprise vision: Using technology and innovation
to make the world more bright
谢 谢 大 家！
九江世明玻璃有限公司
JIU JIANG SHI MING GALSS CO .,LTD.
电流增大到一定程度后，变压器磁芯又发生饱和，使Lb、Lc 的电压极性又发生变化，这又迫使T2由截止变为导通，T1由 导通变为截止．这样T1、T2在高频变压器控制下周而复始地 导通／截止，形成高频振荡，使灯管得到高频高压供电。从 而启动灯管，当灯管启动后灯管后，灯管直接有电流流过， 呈低阻态，LC串联谐振电路变为LR串联电路，谐振停止，L 起限流/降压作用，灯管稳定发光。 D6、D7的作用分别是防止反向峰值电压击穿T1、T2。R3、 R4为负反馈电阻，用于T1、T2的过流保护。
九江世明玻璃有限公司
JIU JIANG SHI MING GALSS CO .,LTD.
四、关键元件的在电路中起的作用： 1、FU保险丝（有些电路采用电阻的），在电路中起保护作 用，负载有短路，超过保险丝的极限电流后，保险丝熔断， 起到保护电路的作用。 2、C1电解电容，在电路中起滤波作用，平滑直流电压，去 除高频干扰 3、T1、T2三极管，在电路中起振荡作用，工作在开关状态 （截止和饱和） 4、高频变压器，在电路中起振荡作用，形成正反馈，是自 激振荡的核心器件 5、C2和L，在电路中构成LC谐振回路，在灯管启动时谐振产 生高压，启动灯管，正常启动后起限流作用，使灯管工作在 额定的动率范围内
镇流器相关知识培训
九江世明玻璃有限公司
JIU JIANG SHI MING GALSS CO .,LTD.
荧光灯电子镇流器工作原理
荧光灯电子镇流器工作原理
荧光灯电子镇流器是一种用来驱动荧光灯的电子装置。
它的主要工作原理是将交流电转换成直流电，并通过高频电路将直流电转换成所需要的高频交流电来驱动荧光灯。
该装置的工作过程可以简要分为以下几个步骤：
1. 桥式整流：电子镇流器首先将交流电输入到一个桥式整流电路中，将交流电转换成直流电。
桥式整流电路由四个二极管组成，其中两个二极管在正半周导通，另外两个二极管在负半周导通，从而实现了交流电的整流。
2. 滤波：通过一个滤波电容器，将直流电中的脉动成分进行滤除，使得输出的电流变得更平稳。
3. 逆变：经过滤波后的直流电通过一个逆变电路，将直流电转换成高频交流电。
逆变电路一般采用高频开关器件（如MOSFET、IGBT等），通过控制开关器件的导通和截止来实现直流电的转换。
4. 驱动荧光灯：经过逆变后得到的高频交流电被输出到荧光灯两端的电极上，以激发荧光粉产生荧光，从而发出可见光。
此外，为了保证电子镇流器的安全可靠，还需要加入一些保护电路，如过流保护、过温保护等。
这些保护电路可以对电子镇流器工作过程中可能出现的异常情况进行保护，提高使用寿命和安全性。
总之，荧光灯电子镇流器通过整流、滤波、逆变等步骤将交流电转换成所需的高频交流电来驱动荧光灯。
它的工作原理主要依靠各个电路之间的配合和控制来实现。
荧光灯电子镇流器的工作原理分析
荧光灯电子镇流器的工作原理分析工作原理荧光灯镇流器有电感式镇流器和电子式镇流器。
电子镇流器因具有高效、节能、重量轻等特点，而越来越被广泛使用。
电子镇流器是将市电经整流滤波后，再经DC／AC电源变换器(逆变)产生高频电压点亮灯管。
其特点是灯管点燃前高频高压，灯管点燃后高频低压(灯管工作电压)。
目前最广泛使用的是具有电压馈电半桥式逆变器类型的电子镇流器。
现以该类型逆变器为例，介绍电子镇流器的电路组成和工作原理。
一、典型电路组成典型的电压馈电半桥式逆变电路如图所示。
图中BR及C1构成整流滤波电路。
R1、C2及VD2构成半桥逆变器的启动电路。
开关晶体管VT1、VT2，电容器C3、C4及T1构成振荡电路。
同时VT1、VT2兼作功率开关，VT1和VT2为桥路的有源侧，C3、C4是无源支路，L1、C5及FL组成电压谐振网络。
二、工作原理在给电子镇流器加市电后，经BR整流C1滤波后，得到约300V的直流电压。
电流流经R1对启动电容C2充电．当C2两端电压升高到VD2的转折电压值后，VD2击穿；C2则通过VT2的基极-发射极放电，VT2导通。
在VT2导通期间半桥上的电流路径为：+VDc-C3-灯丝FL1-C5-灯丝FL2-振流圈L1-T1初级线圈Tla-VT2-地。
电流随VT2导通程度的变化而变化。
同时，流过Tla的电流在T1的两个次级线圈T1b和T1c两端产生感应电势。
极性是各绕组同名端为负。
T1c上的感应电势使得VT2基极的电位进一步升高。
V12集电极电流进一步增大，这个正反馈过程，使VT2迅速进入饱和导通状态。
V12导通后。
C2将通过VD1和VT2放电。
T1c、T1b的感应电势逐渐减小至零。
VT2基极电位呈下降趋势，IC2减小，T18中的感应电势将阻止IC2减少，极性是同名端为正。
于是VT2基极电位下降，VT1基极电位升高，这种连续的正反馈使VT2迅速由饱和变到截止。
而VT1则由截止跃变到饱和导通，半桥上的电流路径为：+VDc—VT1-T1a-L1-灯丝FL2-C5-灯丝FL1-C4-地。
第三章 紧凑型荧光灯电子镇流器的基本电路
1.电子镇流器电路的基本组成
1.电子镇流器电路的基本组成
C1，C2（X电容）常采用薄膜电容器，容量一般为0.1-0.68UF，C3,C4（Y电 容）常采用高压,无感的瓷介电容器,容量一般为2200-4700pF,R为C1，C2的 放电电阻,R1=t/2.21C1(t=1s),L1\L2约为0.3mH-40mH,根据输入电流而定。
◆ IR215X集成电路是美国国际整流器（IR）公司在20世纪90年代
6.高压自振荡驱动芯片
（一）高压自振荡驱动芯片IR2153 （IR2153PDF）
1、结构框图及引脚功能
6.高压自振荡驱动芯片
6.高压自振荡驱动芯片
引脚功能
6.高压自振荡驱动芯片
2、IC的定时振荡器 f=1/1.38(RT+75)CT 定时电阻RT的最小 值为10kΩ，一般取 值为15kΩ；定时电 容CT取最小值为330pF， 一般取值为1000pF。
（2）全桥整流
1.电子镇流器电路的基本组成
U O 0.9U 2
1.电子镇流器电路的基本组成
3）倍压整流电路
为适应世界范围的工频市电电压，使电子镇流器不仅能在180～ 260V的交流电压下工作，同时也可应用于日、美等国家工频市电电 压为90～130V的场合，选取开关S1来实现两种输入交流电压的转 换，如图所示。
2.半桥逆变电路及其工作原理
(a)
(b) 图2-8 电容C3续流工作回路
4.回扫式逆变电路及推挽式逆变电路
3.半桥逆变电路的其他形式
两个绕组方向一致时，两个绕组的起绕点是同名端 两个绕组方向相反时，其中一个绕组的起饶点和另一个绕组的结束点是同名端
4.回扫式逆变电路
回扫式（反激式）逆变电路
镇流器知识
电子镇流器HID电子镇流器荧光灯、杀菌灯用电子镇流器知识电子镇流器知识简介：使用半导体电子元件，将直流或低频交流电压转换成高频交流电压，驱动低压气体放电灯(杀菌灯)、卤钨灯等光源工作的电子控制装置。
应用最广的是荧光灯电子镇流器。
电子镇流器分：荧光灯电子镇流器、高压钠灯电子镇流器、金属卤化物灯电子镇流器。
由于采用现代软开关逆变技术和先进的有源功率因数矫正技术及电子滤波措施，具有很好的电磁兼容性，降低了镇流器的自身损耗。
辨别电子镇流器好坏把起辉器拆下，断开电源，测试镇流器两端即可。
如果镇流器那种比较老的电感式的，电感式的才可以用这种方法测试线圈是否烧坏。
这种老式的镇流器坏了，一般就是线圈烧断，导致灯管两端没有电压，不会引起灯管烧坏。
对于电子镇流器就会有很多情况。
可以按上述所说的方法分别测量三个镇流器的阻值，看看有没有较大区别，以此判断镇流器是否损坏。
还可以换起辉器，看看那个会烧的起辉器是否不可以断开，一直处于通路状态。
总之用替换法。
详细资料：电子镇流器的工作原理由于气体放电灯（如荧光灯、霓虹灯、金卤灯等）是一种具有如图1所示V-I特性的负阻性电光源，即为负值，从图1可以看出，当灯电流上升时，灯管的工作电压下降，但是供电电压不会下降，多出的这点电压加到灯管后会使灯电流进一步上升，如此循环，最终烧坏灯管或灯管熄灭，所以要使灯管正常工作，应配以如图2所示的镇流元件，用以限制和稳定灯电流。
这个限流装置叫做镇流器。
目前气体放电灯常用的镇流器有两种：电感式镇流器和高频交流电子镇流器。
由于电感式镇流器工作在工频市电频率，体积大、笨重，还需消耗大量铜和硅钢等金属材料，散热困难、工作效率低、灯发光有频闪，所以现在一些电光源界的科技工作者纷纷寻找新的镇流方法，而高频交流电子镇流器就是一种有效方法。
镇流原理如图3所示，镇流电路的工作特性曲线如图4所示。
在图2所示的电路中，灯管上的工作电压加上镇流元件上的电压等于电源供电电压，最终可以使气体放电灯稳定工作。
d荧光灯电子镇流器
荧光灯电子镇流器（华师一附中向立艳）在高中物理教材选修3-3《日光灯的原理》一节的学习过程中，由于掌握了线圈的自感现象这一知识，我们对日光灯的工作原理不难理解；同时，由于日光灯是生活中的常见用电器，我们对这一实用知识的学习抱有浓厚的兴趣。
课后，我们发现我们现在家里和教室里用的镇流器与课本中的镇流器不一样，经调查，发现电感镇流器已经趋于淘汰产品，取而代之的是新式的电子镇流器。
那么电子镇流器的构造如何？它是如何工作的？有什么优点？值得我们进一步分析。
一、工作原理比较。
（1）电感镇流器是在硅钢片上缠绕多匝铜线，利用线圈的自感现象工作的。
课本中日光灯的电路如下图所示。
工作过程：闭合开关S，在回路中，电压加在灯管与启辉器两端，由于没达到日光灯汞蒸气的击穿导电电压（日光灯击穿电压在400V左右，大于市电220V；工作电压100V左右，小于市电220V），日光灯此时并未导电发光；但启辉器内氖气在此电压下发生辉光放电，发热后使动触片伸展与静触片接触导电，由于温度减低，动触片收缩而与静触片分开；在分开瞬间，镇流器线圈由于自感现象，产生很大的自感电动势，加上电源220V，达到400多伏使日光灯汞蒸气击穿导电。
日光灯导电发光后，镇流器分担一部分电压，使日光灯电压维持在100V左右而正常发光。
电感镇流器的作用是：启动时，提供瞬间高压；工作时，相当于与日光灯串联的负载，限制电路电流，即起到镇流作用。
（2）电子镇流器中也有线圈，也利用线圈的自感现象进行工作。
但由于其产生高压及镇流的原理不同，所以它的电路结构不同、原理不同。
荧光灯电子镇流器的电路如下图所示。
工作过程：交流电源220V经二极管VD1～VD4作桥式镇流后，在电容器C1上得到约280V直流电压。
直流电源一路经R2、L3、L4、灯管H的上下灯丝、C6对C7充电。
在此充电过程中，灯丝经电流被加热；另一路经R1对C2充电。
当C2上充电电压达到双向二极管VD6的转折电压（26～40V）时，VD6转折导通，给开关功率管V2的基极一个正向触发脉冲，使V2导通。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
原创荧光灯电子镇流器的基础知识教程字号：+ - 1帖外来和尚营长 4492010-09-16 15:39推荐内容：广州市石新电子有限公司急聘开关电源工程师急聘销售经理推荐内容：深圳市力通威电子科技有限公司急聘结构工程师急聘底层软件工程师推荐内容：飞利浦(中国)投资有限公司急聘Electronic Engineer 急聘Product Engineer 推荐内容：惠州三华工业有限公司急聘PCB Layout工程师急聘DQA工程师推荐内容：深圳市安科讯实业有限公司急聘LED 电源工程师急聘电源PCBLayout工程师推荐内容：洛阳嘉盛电源科技有限公司火热招聘品质工程师火热研发项目工程师推荐内容：深圳市稳先微电子有限公司招聘超结MOS管应用工程师招聘FAE工程师（LED电源）推荐内容：深圳茂润电气有限公司火热招聘结构工程师火热招聘电子工程师推荐内容：中山市华盛电子有限公司招聘工程师助理招聘FAE推荐内容：南京冠亚电源设备有限公司急聘产品工程师急聘测试工程师本来这些材料准备写书用的，现在不写了，发出来给大家先睹为快吧！如果能给大家一点启发，那和尚我就是太高兴了！荧光灯电子镇流器在我们的日常生活中得到了广泛的应用,随着世界能源的紧张,荧光灯电子镇流器必将完全取代传统的电感镇流器,在有些国家里已经颁布法律,电感镇流器在若干年以后将不被允许销售,还有,电子镇流器有着传统电感镇流器所不可替代的优点: 损耗低(高频),重量轻,功率容易控制,容易启动,适用宽电压范围,无闪烁,发光效率高,寿命长. 电子镇流器的原理是用电子元器件组成高频变换电路。
先将照明交流电源整流变成直流电，再由转换器变为高频交流电，由振荡电路产生20～50KHZ的高频电压去启动和点亮荧光灯，经过电子元件调整可正确与灯匹配，满足不同功率灯管的启动电压、灯电压和灯电流，达到正常工作。
下面是电子镇流器组成部分的方框图,从图中我们可以看到,交流电子镇流器一般由以下几个部分组成的,这里先简单介绍一下:EMI输入滤波电路:这是一个滤波器,可以保证交流电子镇流器工作时的电磁兼容性,也就是说,在电子镇流器工作时,把电网中其他电器工作时对电子镇流器的干扰或电子镇流器对电网中其他电器的干扰程度限制在一定的范围内.整流滤波电路:这是把输入的交流电转化为直流电,给后级电路供电的电路.功率因数校正电路:电子镇流器的高频转换器是容性的负载,功率因数大大地小于1,如果大量的无功率因数校正的电子镇流器使用时,将会给电网造成大量的电能浪费,干扰其他的用电电器,所以一般的情况下必须有功率因数校正的功能,高频转换器:这是电子镇流器的心脏部分,它的功能是提供高频交流电给灯管工作,它由振荡器和驱动电路组成的,点火和镇流电路:它的作用是首先给灯管提供一个启动高电压,首先点亮灯管,然后把灯管的电流限制在合适的大小,灯管的电气特性是负阻性的,如果不加以限制,灯管的电流就会越来越大,直到损坏镇流器.灯丝预热电路:灯管在启动时,如果灯丝是处于冷态的,就需要较高的启动电压,如果灯丝在冷态启动时,由于灯丝发射物质贱射增加,灯丝的损耗大大增加,从而导致灯丝的寿命减少,所以为了增加灯管的寿命,就要加上灯丝预热电路.保护电路:在异常状态时,如灯管灯丝断,灯管处在整流效应,电压过高或过低时,都要保证电路不能损坏,在排除故障后,镇流器要能够继续工作,所以镇流器必须要带有保护电路.以上的电路可以根据实际的情况加以取舍,如一体化节能灯镇流器在工作时,灯管如果坏了就要报废,所以不需要保护电路,只要安全性达到使用要求就可以了,还有,如果镇流器的功率很小,对电网的影响不大,根据IEC的标准,不需要功率因数校正电路,等等,我们可在实际的情况下加以灵活运用.回复1帖2帖外来和尚营长 4492010-09-16 15:43第一节EMI输入滤波电路在本节之初,先简单介绍一下电磁兼容原理.电磁兼容是电子设备在预定的电磁环境中,能够按照一定的设计要求工作的性能或能力, 用句简单的语言来说就是,电子设备在工作时就要产生干扰信号，如果有很多电子设备在同时工作,互相之间的干扰信号的幅度应该不影响其他电子设备的工作,自己产生的干扰信号的幅度要越小越好,还有,电子设备本身对外界干扰信号的抗干扰的能力要越强越好,并且还要求在一定的外界的电磁环境中能够可靠地工作.实际上,电子设备产生的干扰信号不可能无限小,抗干扰能力不可能无限强,人们根据工作的要求能够达到一定的标准要求就可以了.电子设备之间地干扰传播地途径有两条:一是传导干扰,传导干扰的电子能量是通过电网或电子设备内部之间的连线传输到其他的电子设备或单元电路的.二是辐射干扰,辐射干扰是电磁能量通过空间进行传播而进入其他电子设备的电磁干扰.电子干扰传播的途径和电子设备的工作频率、工作功率以及电子设备的尺寸有关,一般来说,如果电子设备的工作的波长和它本身的尺寸差不多时,电磁干扰主要是辐射,如果电子设备工作的波长远大于电子设备本身的尺寸时,电磁干扰传播的途径是传导,如果电子设备的功率大到一定的程度时,次要的电磁干扰也会越来越大,最后也会变得不能忽视了,这时也要考虑抑制次要的电磁干扰了.实际证明,工作频率在1GHz以上主要是辐射干扰,在1GHz以下主要是传导干扰,电子镇流器的工作频率是几十KHz左右,所以它的干扰主要是传导干扰,150W以下的电子镇流器的电磁干扰是传导干扰,所以我们在此主要是介绍传导干扰的抑制技术,传导干扰的抑制主要是通过滤波器来实现,也就是EMI输入滤波电路(EMI是electromagnetic interference的缩写,中文意思是电磁干扰). 辐射的抑制是通过减小辐射和空间屏蔽来实现,后面会简单地介绍一下电磁辐射的抑制.EMI输入滤波电路是一个低通滤波器,它是一个屏障,把电网和镇流器之间的干扰信号隔开, 切断干扰信号的传播途径,使它们互相之间没有通路,或是把漏过的干扰信号的幅度降低到一个可以忍受的范围, 使得镇流器和其他的电子设备在同时工作时互相之间没有影响,同时能够毫不衰减地把50Hz或60Hz的交流电传到镇流器中供镇流器使用.按照干扰信号对电路作用的不同,我们把电路系统内的干扰分为共模干扰和差模干扰两种,如图1-1-1所示,图1-1-1是一个单相交流供电系统,L是相线,N是中线,E是地线,在相线L和中线N之间的干扰称为差模干扰,如U1,在相线L与地线E之间,中线N与地线E之间的干扰称为共模干扰,如U2和U3,U2和U3可以看成是在L线和N线上传输的电位相等的干扰信号,共模干扰和差模干扰的频率范围有些差异的,在0.01-0.1MHz之间是差模干扰,在0.1-1之间是共模和差模两种干扰,在1-30MHz之间是共模干扰.我们根据这个原则可以在已经测试的干扰图上根据干扰的频段来改进滤波器,图1-1-1 共模和差模干扰应用EMI滤波器可以国际电工委员会制定满足谐波IEC(EN61000-3-2)和噪声CISPR15的标准要求.回复2帖3帖外来和尚营长 4492010-09-16 15:51 电子镇流器常用的EMI滤波器是以下几种:LC滤波器1LC滤波器2LC滤波器LC滤波器1和LC滤波器2是两种应用于小功率电子镇流器如节能灯中最简单的滤波电路,它具有电路简单、成本低、容易调试的特点,在25W以下的电子镇流器中得到了广泛的应用,按照IEC(EN61000-3-2)的标准要求,在25W以下的电子镇流器的三次电流谐波应该小于86%,5次电流谐波应该小于61,而且输入电流应在60°之前开始导通,在65°之前达到最后一个峰值,并在90°之前不停止导通,基波电压在0°时过零点.∏型滤波器这个电路和上面的两种滤波电路相比,增加了一个滤波电容,可以改善滤波效果,T型滤波器这个电路是个典型的T型滤波器,和上面其他的滤波电路相比,性能各有千秋,可以在实际的情况下加以灵活运用.回复3帖4帖外来和尚营长 4492010-09-16 15:561. 基本共模滤波器在镇流器功率大于25W的场合,EN61000-3-2对谐波有更高的要求,2次电流谐波＜23次电流谐波＜30λ λ是功率因数5次电流谐波＜107次电流谐波＜79次电流谐波＜511-39次电流谐波＜3上面的滤波器在功率超过25W时已经不能满足标准要求,所以必须要用性能更好的滤波器,下面是基本的共模滤波器.它单独或与其他的滤波器组合使用,可以广泛地运用于各种镇流器的EMI滤波电路中.两级共模滤波器在一级滤波器不能满足需要时,可以设计两级共模滤波器适合较大功率的镇流器.共模差模混合滤波器这个和下面的两级共差模滤波器经常在高品质的镇流器中得到了广泛的应用.两级共模差模混合滤波器回复4帖5帖外来和尚营长 4492010-09-16 15:58 判断滤波器的工作是否合格,就看它是否可以满足IEC(EN61000-3-2)的谐波要求和CISPR15的噪声干扰要求.上面就是常用的滤波器的电路结构,可以根据不同的情况加以选择使用,下面就说说滤波器材料的选择:我们在选择电感材料时:要选择专用的滤波型磁芯,磁芯的频率范围要宽,磁导率要高.在选择电容时,除了容量之外,dU/dt要达到1000V/us以上.差模电容Cx的容量在允许的情况下要越大越好,共模电容Cy在2.2uF到4.7uF之间为好.电容的耐压值为交流275V.电感中所用的漆包线的线径选择是这样的,首先算出电路中的最大电流有效值,然后根据下列公式算出所需要的最小线径:其中D的单位是毫米,I是输入电流的最大有效值,单位是安培今天先发这么多，喝口茶去，找找尼姑先聊聊天，下面待续，，，，回复5帖8帖 hwx-555旅长 15702010-09-16 18:59和尚找尼姑在聊啥啊回复8帖12帖外来和尚营长 4492010-09-17 10:12 和尼姑聊小孩是从哪里来的啊？回复12帖14帖 hwx-555旅长 15702010-09-17 11:15回复14帖22帖 jyb2222团长 8012010-09-20 10:01是不是聊完又顺便验证了一下回复22帖9帖 zhongsalijie连长 2202010-09-16 19:14 支持！回复9帖10帖陈仁军旅长 19672010-09-16 19:40 花和尚注意身体，不要老往尼姑那里跑。
这些基本知识怎么看起来都很熟悉哦。
期待下面的东东回复10帖13帖外来和尚营长 4492010-09-17 10:23整流滤波电路大家都知道,整流滤波电路是把交流变为直流的电路,在电子镇流器中最常用的就是桥式整流滤波和倍压整流滤波电路.1.桥式整流滤波电路:桥式整流滤波电路桥式整流器的工作原理是:当交流电源处于正半周时,也就是当A电的电位高于B点时,电流的流动方向是从A点经过D1,再经过C1的滤波后供给负载,然后通过D4流向B点回来;当交流电源处于负半周时, 也就是当A电的电位低于B点时,电流的流动方向是从B点经过D3,再经过C1的滤波后供给负载,然后通过D2流向B点回来.我们可以看到,电流在一个周期内流向负载的方向始终是同一个方向,这就是桥式整流器工作的基本原理.电容C的作用是把脉动直流电变成较为平滑的直流电,通过电容C的充放电,我们可以得到纹波较小的直流电,还有,只有输入交流电电压高于电容C两端的电压时,电路才有电流通过,这时输入电流的波形产生了严重的畸变,不再是正弦波形,而是一个尖的脉冲波,这种波形的高次谐波的含量非常高,同时功率因数非常低,我们在以后的会介绍用功率因数校正电路来解决这个问题.整流滤波电路输出的直流电压的值为Vin是输入交流电压的有效值.这样我们就可以根据输入电压的数值来算出输出直流电压的数值了.倍压整流滤波电路在交流信号的正半周,如果交流信号处在正半周,A点的电位高于B点,输入电流通过D1给C1充电, 如果交流信号处在负半周,A点的电位低于B点,输入电流通过D2给C2充电,C1=C2,Vc1=Vc2= Vin由于C1和C2是串连的,所以输出电压是C1和C2上电压的叠加,即Vout=C1+C2=2 Vin回复13帖15帖 chinabuildchen旅长 20132010-09-18 08:38好！希望继续回复15帖17帖外来和尚营长 4492010-09-18 10:25 无源功率因数校正电路功率因数校正的原理就是增加输入电流的导通时间,来提高功率因数,减少THD(THD就是输入电流波形总失真,是totel harmonic distortion的英文缩写).如果在功率因数校正电路中含有有源元件(如三极管、MOS管和集成电路),那么这种功率因数校正电路就叫做有源功率因数校正电路, 如果在功率因数校正电路中不含有有源元件,只有电容、电感、二极管和电阻组成,那么这种功率因数校正电路就叫做无源功率因数校正电路,本节介绍几种实用的无源功率因数校正电路.1. 逐流滤波功率因数校正电路:逐流滤波电路与直接用电解电容滤波相比,确实对功率因数的有很大的改善,曾经在以前的产品中得到了广泛的应用,但是由于这种电路存在了一定的缺陷,如线电压较低,纹波系数较大而导致灯管电流波峰比过大,从而致使镇流器性能不达标,所以现在已经被其他改进的电路所代替.实用的改进型逐流电路本电路是在上图的基础上,经过改进的逐流电路,和原电路相比,把灯管上的高频电流反馈回前级,性能具有较大的改进,用此电路设计的镇流器,经过仔细的调试,灯电流波峰比＜1.7,功率因数可以大于0.95.C1和C2的选择规则是C1=C2=0.3P(nF)C3和C4的选择规则是C3=C4=0.4P(uF)上面两式中的P是镇流器的总功率,用瓦作单位.用于功率因数校正的二极管要用反向恢复时间小于250ns的产品,正向电流的选择按照下列公式:其中P的单位是瓦,V的单位是伏,I的单位是安.这是一种高频泵式无源功率因数校正电路,它的功率因数可以达到0.99,灯电流的波峰系数可以小于1.7,该电路在调试时要注意的是,该电路的母线电压是和电路参数有关,不要让母线电压过高,以防损坏电子元件.回复17帖25帖外来和尚营长 4492010-09-21 10:20灯丝预热电路灯丝为何要预热?一句话回答这个问题就是:延长灯的寿命.若需要了解更详细的原理,请参考其他有关光源书籍.下面就介绍几种常见的灯丝预热电路.1. 单灯固定频率PTC预热电路下图是最简单的灯丝预热电路,它是直接在荧光灯管的两端并联一个正温度系数的热敏电阻,它的预热原理是这样的:当电路开始工作时,PTC电阻很小,灯管还未启动,灯管可以看成是开路的,电流通过灯丝和PTC热敏电阻流过,这时的电流就有预热灯丝的作用,随着时间的推移,PTC电阻的温度逐渐上升,它的电阻也是逐渐上升,LC谐振电路的谐振作用也越来越强,电容C和PTC电阻两端的电压也越来越高,当该电压高到一定的程度时,灯管被击穿,大部分电流通过灯管流过,这时灯管就能在灯丝预热后点火,然后进入正常工作状态.单灯PTC灯丝预热电路回复25帖26帖外来和尚营长 4492010-09-21 10:21 改进后的PTC灯丝预热电路两图可以用于单灯、两灯或多灯并联工作的电路. 回复26帖27帖外来和尚营长 4492010-09-21 10:221. 单灯高频预热电路该电路的工作原理是:先提供一个大大高于LC固有谐振频率的交流电,这时L的感抗非常大,C的容抗很小,灯头两端的电压很小,灯管没有点火,呈现高阻抗状态,电流是全部流过灯丝,对灯丝起到加热的作用,随着时间的推移,交流电的频率逐渐降低,L的感抗越来越小,谐振越来越强,灯管两端的电压越来越高,待电压到达点火电压时,灯管就被点亮,这时的大部分电流就流过灯管了,进入正常工作状态.该电路适用于单灯、两灯或多灯并联工作的电路.他的驱动一般是由集成电路来提供.回复27帖28帖外来和尚营长 4492010-09-21 10:23单灯变压器预热电路在电路中,T1-1、T1-2和T1-3组成了一个预热变压器,预热频率要高于工作频率, ,在预热时,K是断开的,L、C和T1-1组成了电流回路,由于在高频时L 的感抗很大,谐振频率原理LC的固有谐振频率,所以灯管两端的电压很低,但是T1的次级和灯丝连接在一起,给灯丝提供预热电流,随着时间的推移,当频率逐渐降低到接近LC固有谐振频率时,灯管两端的电压越来越高,当灯管电压高到一定的幅度时,灯管就点火,然后开始工作,这时K接通,预热变压器初级两端短路,次级也就没有电流通过,灯丝中就没有电流通过.这就是该电路的工作原理.回复28帖29帖外来和尚营长 4492010-09-21 10:251. 双灯串连使用变压器的高频预热电路(1)这个电路的工作原理是,当电路启动后先处于预热状态, 这时预热频率高于运行频率,L呈现高感抗状态,这时电流通过L、灯丝、C、T的初级和灯丝的回路流动,灯接电路的灯丝就通过这个电流来预热,T的次级给灯的另一组灯丝提供预热电流,T是1:1的预热变压器,无需加气隙.这时的电流全部流过灯丝,当预热已经充分时,频率就下降到工作频率,这时L的感抗减小,LC的共振加强,灯管两端的电压越来越高,直到点火灯管,进入到正常工作状态,灯管工作后,大部分电流流过灯管,流过灯丝的电流就大大减少了.回复29帖30帖外来和尚营长 4492010-09-21 10:26双灯串连变压器预热电路(2)本电路的原理和前面类似,不再解释.在该电路中, T1-1、T1-2、T1-3和T1-4组成了预热变压器,T1-1是变压器的初级, T1-2、T1-3和T1-4是变压器的次级,在预热后把K短路,也就是使预热变压器失去了作用,这样就把预热电流切。
