水系统水力计算
水管水力计算表格
S-35
/
/
/
/
/ R-35
S-36
/
/
/
/
/ R-36
SUM(Pa)
0
36 回
运动粘度 (10-6m2/s) 0.805
水
管
内径 管段长 流 速 阻力
(mm) m
m/s
系数
13 14
15
16
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
40
制冷机组
41
热水锅炉
42
热交换器
43 电动调节阀
44
空调箱
45
风机盘管
46
冷却塔
SUM(Pa)
0
水系统总阻力
水系统水力计算
管径 内径 数量 阻力 mm mm (只) 系数
4 567
流量 m3/h
8
流 速 局部阻力
m/s
Pa
9
10
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
给排水水力计算
引言：给排水工程是建筑物的重要组成部分，对于建筑物的正常运行和生命安全具有重要意义。
在给排水设计中，水力计算是一项必不可少的工作。
水力计算可以帮助工程师确定给排水系统的水流速度、压力和管道尺寸，以保证系统的正常运行。
本文将详细介绍给排水水力计算的相关内容，包括流量计算、管道压力计算、管道尺寸确定等。
概述：给排水水力计算是指根据给定的参数和条件，利用水力学原理和公式，计算给排水系统的水流速度、压力、管道尺寸等参数的过程。
水力计算主要用于确定给排水系统中液体的流动情况，以保证系统的正常运行和安全性。
正文：一、流量计算1.流量计算是给排水系统设计的基础。
确定流量可以帮助工程师确定管道的尺寸和泵的选型。
2.流量的计算可以通过公式、图表或计算软件来进行。
常用的计算方法有曼宁公式、肯尼斯公式等。
3.在流量计算中，需要考虑水流的速度、管道的摩阻系数、管道的形状等因素。
4.流量计算还需要考虑到给排水系统的用途和工况要求，如住宅楼的供水、排水需求和工业厂房的给水、排水需求等。
二、管道压力计算1.管道压力计算是为了确定给排水系统中管道的压力，以确保系统的正常运行和管道的安全性。
2.管道压力的计算可以通过公式、图表或计算软件来进行。
常用的计算方法有伯努利方程、能量平衡等。
3.在管道压力计算中，需要考虑管道的摩阻、流速、管道的材料、管道的尺寸等因素。
4.管道压力计算还需要考虑到给排水系统的用途和工况要求，如供水系统的最小压力要求、排水系统的排放高度要求等。
三、管道尺寸确定1.管道尺寸的确定是为了满足给排水系统流量计算和管道压力计算的要求，并保证系统的正常运行和安全性。
2.管道尺寸的确定需要考虑到流量、流速、管道的材料、管道的摩阻系数等因素。
3.常用的管道材料有铸铁、钢、聚氯乙烯等，不同材料的管道有不同的摩阻系数。
4.管道尺寸的确定还需要考虑到工程经济性和材料供应的可行性。
四、水泵选型1.水泵选型是为了满足给排水系统的流量要求和管道压力要求，并确保系统的正常运行。
居住小区给水系统的水力计算
居住小区给水系统的水力计算首先，居住小区给水系统的设计应该考虑以下几个因素：1.小区的供水需求：这包括小区内住户的人口数量、每户的平均用水量等。
根据这些数据，可以算出小区每天的总用水量和峰时段的用水流量。
2.管网的结构和长度：根据小区的地形、建筑物分布等因素，设计出合理的管网结构和管道长度，以满足小区内不同位置的用水需求。
3.管道材料和管道损失系数：根据小区的用户分布和预计的用水量，选择合适的管道材料和管道直径，同时考虑这些材料的摩擦损失系数。
基于以上的设计参数，可以进行居住小区给水系统的水力计算：1.从小区的供水源开始，根据小区的总用水量和供水峰时段的用水流量，计算出小区的总供水流量。
2.根据管网的设计结构和长度，分析出水流经过管道的路径，并计算出每一段管道的水流量。
3.管道的水压降计算是通过管道的阻力损失来完成的。
阻力损失包括摩擦阻力和局部阻力。
计算每一段管道的阻力损失，可以使用一些公式和图表，如达西公式、墙角损失系数等。
根据这些数据，可以计算出每个节点的水压。
4.根据分析结果，可以判断每个节点是否能够满足所需的水压，如果有不足的情况，可以通过改变管道的直径或调整管道的走向来进行优化。
5.最后，进行系统的校核，检查每个节点的水流量和水压是否满足所需，并对系统进行必要的调整。
需要注意的是，居住小区给水系统的水力计算是一个复杂的过程，其中涉及到许多因素的综合考虑和数据分析。
此外，为了保证系统的正常运行，还需要对管道进行定期的检查和维护，并及时处理管道故障和损坏。
总之，居住小区给水系统的水力计算是一个关键的工作，它是保证小区内居民正常生活用水的基础。
只有合理的水力计算，才能确保小区供水系统的稳定运行和高效服务。
给排水系统中的水力计算与管径选择
给排水系统中的水力计算与管径选择水力计算是设计给排水系统中不可或缺的一项工作。
通过合理的水力计算，可以确定给排水管道的管径大小，以确保系统正常运行并满足设计要求。
本文将介绍给排水系统中的水力计算方法和管径选择准则。
一、给排水系统的水力计算方法在给排水系统中，水力计算通常包括两个关键参数：流量和水力损失。
流量是指液体在管道中的体积流动率，而水力损失则是液体在流动过程中由于阻力而损失的能量。
下面是一些常用的水力计算方法：1. Manning公式Manning公式是用于计算开放渠道中流速和水深之间的关系的经验公式。
在给排水系统中，这个公式可以用于计算自由涌流的流速，从而确定水流在管道中的流量。
2. Hazen-Williams公式Hazen-Williams公式是一种常用的计算给排水系统中水力损失的公式。
它通过管道材料的粗糙度系数、管道长度和流量来估算水力损失。
这个公式适用于中小口径管道和常规流量条件下的水力计算。
3. Darcy-Weisbach公式Darcy-Weisbach公式是一种基于雷诺数的计算方法，更适用于大口径管道和复杂流量条件下的水力计算。
该公式考虑了液体的粘度和摩擦阻力，可以更准确地计算水力损失。
二、管径选择准则正确的管径选择对于给排水系统的正常运行至关重要。
通常情况下，管径的选择应满足以下准则：1. 最小速度准则为了避免给排水系统中的沉积物沉淀，需要保证流速不低于一定的限制值。
通常情况下，给水系统的最小速度为0.6 m/s，排水系统的最小速度为0.9 m/s。
2. 最大速度准则过高的流速会导致水流对管道产生冲击和噪声，并增加管道的磨损和压力损失。
因此，给排水系统的设计速度应控制在一定的范围内，一般为1.5-3 m/s。
3. 总阻力准则给排水系统中的管道总阻力应小于一定的限制值，以确保系统能够正常运行。
总阻力包括管道阻力和局部阻力。
管道阻力可以通过水力计算得出，而局部阻力则包括弯头、三通、阀门等附件带来的额外阻力。
给水系统水力计算的方法步骤
（2）水泵直接供水 水力计算的目的：根据计算系统所需压力和设计秒流量选泵。 （3）水泵水箱联合
2）根据管网水力计算的结果校核水箱的安装高度； 2）不能满足时，可采用放大管径、设增压设备、增加水 箱的安装高度或改变供水方式等措施； 3）根据水泵～水箱进水管的水力计算结果选泵。 5．确定非计算管路各管段的管径； 6．若设置升压、贮水设备的给水系统，还应对其设备进行 选择计算。
•
感
谢
阅
读
感
谢
阅
读
计算结 果分析
计算非计算 管路管径
选加压、 储水设备
二、水力计算的方法步骤
首先根据建筑平面图和初定的给水方式，绘给水管道平面布 置图及轴测图，列水力计算表，以便将每步计算结果填入表内， 使计算有条不紊的进行。
１．根据轴测图选择最不利配水点，确定计算管路，若在轴 测图中难判定最不利配水点，则应同时选择几条计算管路，分 别计算各管路所需压力，其最大值方为建筑内给水系统所需的 压力；
２．以流量变化处为节点，从最不利配水点开始，进行节点 编号，将计算管路划分成计算管段，并标出两节点间计算管段 的长度；
3．根据建筑的性质选用设计秒流量公式，计算各管段的设 计秒流量；
4．绘制水力计算表，进行给水管网的水力计算； （1）外网压力直接供水，计算目的是验证压力能否满足系 统需要。
1）依次计算H1、H2 、 H3 、 H4 ，并计算系统所需压力H； 2）当室外给水管网压力H0≥H 时，原方案可行； 3）当室外给水管网压力H0略大于或略小于H 时，适当放大 管径，降低水头损失，确保方案可行；
2023最 新整理收集 do
2.4.5 水力计算的方法步骤som Nhomakorabeathing

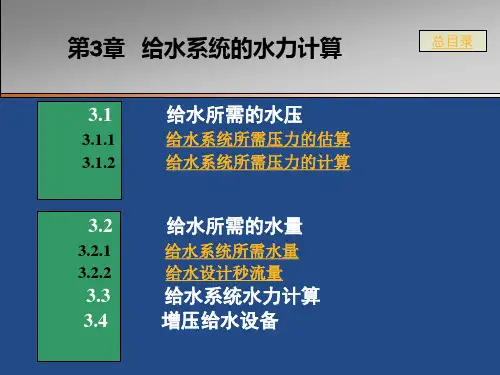

建筑给排水 第3章 建筑内部给水系统水力计算
总目录
本章总目录
概率法：
影响建筑给水流量的主要参数，即任一幢 建筑给水系统中的卫生器具总数量n和 放水使用概率p，在一定条件下有多少 卫生器具同时使用，应遵循概率随机事 件数量规律性。
3.2
给水所需的水量 3.2.2 给水设计秒流量
总目录
本章总目录
1、工业企业生活间、公共浴室、洗衣房、公共食堂、 影剧院、体育馆等建筑设计秒流量计算公式
均值（L/h）；
—— 小时变化系数，最大日中最大小时用水量与 该日平均小时用水量之比。
3.2
3.2.1 给水系统所需水量
给水所需的水量
总目录 总目录
本章总目录 本章总目录
生产用水量确定：可按消耗在单位产品上的水 量或单位时间内消耗在生产设备上的水量计算 确定。
建筑内消防水量:消防用水量大而集中，与建筑 物的使用性质、规模、耐火等级和火灾危险程 度等密切相关，为保证灭火效果，应按需要同 时开启的消防用水灭火设备用水量之和计算。 其计算方法详见第五章。
3.2
给水所需的水量 3.2.2 给水设计秒流量
总目录
本章总目录
3 集体宿舍、旅馆、宾馆、医院、疗养院、幼儿园、 养老院、办公楼、商场、客运站、会展中心、中小学 教学楼、公共厕所等建筑的生活给水设计秒流量计算 公式：
q g 0 .2 N g
—— 计算管段中的设计秒流量（L/s）； —— 计算管段上的卫生器具当量总数； —— 根据建筑物用途而定的系数，按表2-7 选用。
总目录
3.2
建筑内部给水管网水力计算
本章总目录
给水管道单位长度水头损失应按下式计算：
i 105Ch
kPa／m； —— 管段计算内径，（m）； —— 给水管段设计流量，（m3/s）； —— 海澄—威廉系数。
某水电站引水系统水力计算
某水电站引水系统水力计算水力计算是指通过对水流的速度、压力、流量和水力特性等参数进行计算和分析来确定水力设备的性能和运行状况的过程。
在水电站引水系统中，水力计算是非常重要的一项工作，它可以帮助我们了解水流在系统中的运动状态、压力损失以及水力机械设备的性能等信息，进而为系统的设计和优化提供依据。
首先，水力计算需要确定水流的速度和流量。
水电站引水系统中的水流会经过引水渠道、闸门、管道等各种水力设备，因此需要根据实际情况确定每一段水流的水力特性。
一般来说，流速越高，单位时间内通过的水量越大。
在计算中，可以通过流量计等设备直接测量流量，或者通过流速和流道截面积的乘积来计算。
需要注意的是，水流的速度和流量在不同的段落可能会有变化，因此需要逐段地进行计算。
其次，水力计算需要考虑水流的压力损失。
在水电站引水系统中，水流经过管道、弯头、阀门等水力设备时，会产生摩擦力、冲击力和扩散力等，从而导致水流速度的减小和压力的降低。
这些压力损失通常被称为水力损失，是判断水力设备性能和系统运行状况的重要指标之一、在计算中，可以根据水流的速度和流量、管道材料和尺寸、管道长度和水力特性等参数来计算各段的压力损失。
通常，压力损失与管道长度的平方成正比，与流量的平方成正比，与管道直径的倒数成正比，与摩擦系数成正比。
同时，水力计算还需要考虑水力机械设备的性能。
在水电站引水系统中，常见的水力机械设备包括涡轮水轮机、发电机、水泵、液压启闭机等。
这些设备的性能参数包括效率、输出功率、扬程、转速等，可以通过实测或者选型手册等方法进行确定。
在计算中，可以根据水流的速度、压力和流量等参数，结合水力机械设备的性能曲线来计算各段的能量转换效率和电功率输出。
总的来说，水电站引水系统的水力计算是一个综合性的工作，需要考虑水流的速度、压力、流量和水力特性等参数，并结合水力机械设备的性能来进行分析和计算。
通过合理地进行水力计算，可以为系统的设计、改造和优化提供科学的依据，确保系统安全、可靠地运行。
建筑内给水系统计算-水力计算
公共设施给水系统计算需要了解设施规模和使用频率，根据实际情况选择合适的管材和管径，同时还需要考虑安全卫生要求，设置水处理和消毒设施，以保证供水质量。
公共设施给水系统
06
结论
水力计算能够确定管网的供水能力，确保在用水高峰期仍能满足用户需求，保障供水安全。
确保供水安全
通过精确计算管网中的水头损失和流量分配，可以优化水资源调度，提高水资源利用效率。
住宅楼给水系统
办公楼给水系统
总结词
办公楼给水系统计算需要考虑办公人员数量、用水习惯、消防需求等因素，以确保供水安全、舒适、节能。
详细描述
办公楼给水系统计算需要了解办公人员数量和用水习惯，根据实际情况选择合适的管材和管径，同时还需要考虑消防需求，设置消防用水和灭火设施，以保证供水安全。
总结词
公共设施给水系统计算需要考虑设施规模、使用频率、安全卫生等因素，以确保供水可靠、高效、环保。
目的和背景
背景
目的
1
2
3
准确的水力计算能够确保供水压力和流量的稳定性，满足用户对水量和水质的需求。
满足用户需求
合理的水力计算有助于降低能耗和减少不必要的供水损耗，提高整个给水系统的效率。
提高系统效率
通过水力计算，可以及时发现和解决潜在的设计问题，降低系统故障的风险，保障供水安全。
保障系统安全
重要性
02
给水系统概述
01
引入管
将外部水源引入建筑内部的管道，通常包括总进水管和进户管。
02
输水管
将水从引入管输送到各个用水点的管道，包括干管、立管和支管。
03
配水管
连接用水设备与输水管的管道，负责将水分配到各个用水点。
给水系统水力计算的方法步骤
优化建议
根据实际经验和理论知识，分析计算 结果的合理性，判断是否符合实际情 况。
根据分析结果，提出优化建议，如调 整管道长度、管径、流速等参数，以实际运行数据进行对比 分析，找出差异原因，为改进提供依 据。
提出改进建议
01
根据分析结果和优化建议，提出具体的改进方案，包括改进措 施、实施时间、预期效果等。
编写结果报告
将计算结果整理成表格或图表，清晰地展示给水系统的水 力性能参数，如流量、水头损失、管道阻力等。
绘制相关图表和曲线
绘制流量-扬程曲线
根据计算结果绘制流量与扬程之间的关系曲 线，用于评估水泵的运行性能和效率。
绘制管道阻力曲线
根据管道长度、管径、流速等参数计算管道 阻力，绘制管道阻力与流速之间的关系曲线 ，用于评估管道的水力性能。
提出改进方案和优化建议
分析问题
根据计算结果，分析给水 系统中存在的问题，如水 头损失过大、水泵效率低 下等。
提出改进方案
针对问题提出具体的改进 方案，如更换高效水泵、 优化管道布局等。
优化建议
根据改进方案提出具体的 实施步骤和注意事项，确 保优化建议的可操作性和 实用性。
THANKS
感谢观看
确定管网参数
确定管道参数
根据管网的实际情况，确定管道的材质 、管径、长度、粗糙度等参数，以便进 行水力计算。
VS
确定节点参数
根据实际情况，确定节点的流量、压力、 水位等参数，以便进行节点水力平衡的计 算。
04
CATALOGUE
进行计算和分析
进行水力计算
确定计算范围
根据给水系统的规模和要求，确定需 要进行水力计算的范围，包括管道长 度、管径、泵站位置等。
给排水系统的水力计算方法
给排水系统的水力计算方法在建筑物的给排水系统设计中，水力计算是非常重要的一环。
通过合理的水力计算，可以确保给排水设备运行正常，提供稳定的水流和充足的水压，从而满足建筑物的日常用水需要。
本文将介绍给排水系统水力计算的基本原理和方法。
一、水力计算的基本原理水力计算是根据流体力学的基本原理，通过考虑系统中各个元件之间的水流阻力和水流动力等因素，计算出给排水管道系统中的水流速度、水压、流量等参数。
水力计算的目标是确保在设计工作条件下，给排水系统中的水流能够保持正常、平稳的运行。
二、水力计算的步骤1. 收集设计参数：首先需要收集建筑物的相关设计参数，包括供水设备的流量、水压要求，排水设备的流量要求等。
这些参数将作为水力计算的基础。
2. 选择管道材料和管径：根据设计需求和已有条件，选择适当的管道材料和管径。
常用的给水管道材料有PVC、钢管等，排水管道材料有PVC、铸铁管等。
管道的管径选择应考虑流量和水压要求。
3. 确定水流速度和管道截面积：根据设计需求和管道材料，确定水流速度和管道截面积。
流速的选择应使水流保持在合理范围内，并避免过高或过低。
管道截面积的计算应符合流量和流速的要求。
4. 计算水流阻力：根据管道长度、管道材料和截面积等参数，计算出给排水管道中水流的阻力。
常用的方法有Darcy-Weisbach公式和Hazen-Williams公式等。
5. 求解水流参数：根据系统中各个元件的水流阻力和其他因素，求解出水流的速度、水压、流量等参数。
可以使用数值计算方法，如有限元法、CFD模拟等，也可以使用经验公式进行近似计算。
6. 评估设计方案：根据水力计算结果，评估设计方案的合理性。
如果计算结果符合设计要求，即可认为设计方案是可行的；如果计算结果不符合要求，则需要调整设计参数或采用其他方案。
三、常用的水力计算方法1. Darcy-Weisbach公式：该公式是一种经验公式，用于计算管道中的水流阻力。
计算公式如下：f = (2 * L * V^2 * R) / (g * D^5)其中，f为摩擦系数，L为管道长度，V为水流速度，R为管道摩擦阻力系数，g为重力加速度，D为管道直径。
1-4建筑给水系统水力计算
2.3 给水设计秒流量
建筑物名称
值
建筑物名称
值
幼儿园、托儿所、 1.2 医院、疗养院、休养所 养老院 门诊部、诊疗所 办公楼、市场 学校 集体宿舍、旅馆、招待 1.4 所、宾馆 客运站、会展中心、公 1.5 共厕所 1.8
2.0 2.5 3.0
2.3 给水设计秒流量
***注意事项： （1）如计算值小于该管段上一个最大卫生器具给 水定额所规定的流量，应采用一个最大的卫生器具 给水定额流量作为设计秒流量； （2）如计算值大于该管段上卫生器具给水定额流量 累加所得的流量，应采用卫生器具给水定额流量累 加所得的流量作为设计秒流量； （3）有大便器延时自闭冲洗阀的给水管段，大便器 延时自闭冲洗阀的给水当量均按0.5计，计算得到的 qg再加上1.10L/s后的流量，作为该计算管段的设计 秒流量；
2.3 给水设计秒流量
2.3.1***当前我国使用的生活给水管网设计秒流量的计 算公式 3.工业企业的生活间、公共浴室、职工食堂或营业 性餐厅的厨房、体育场馆运动员休息室、剧院的 化妆间、普通理化实验室等建筑的生活给水管道 的设计秒流量计算公式
qg q0 N 0 b
qg ——计算管道的设计秒流量，L/s q 0 ——同类型的一个卫生器具给水额定流量，L/s（查表）
4.1 用水定额
最高日用水量
Qd m qd
Qd —— 最高日用水量（L/d）；
筑为班人数）；
m —— 用水单位数（人或床位等，工业企业建
—— 最高日生活用水定额（L/人· 、L/床· d d或 L/人· 班等）。 最高日用水量一般用于确定贮水池（箱）容积。
qd
1-4建筑给水系统计算
4.1 用水定额
居住小区给水系统的水力计算
居住小区给水系统的水力计算
在进行水力计算之前，首先需要确定住宅区的用水需求。
用水需求包
括居民每天的用水量、用水时间、峰值用水量等。
同时还要考虑到消防水
源的需求。
根据这些数据，可以初步估计出住宅区整体的用水量。
接下来，需要根据住宅区的用水需求和布局，确定给水系统的布置。
一般来说，给水系统包括水泵站、供水管网和水箱等主要组成部分。
在水泵站方面，需要确定水泵的功率和流量能力。
根据住宅区的用水
需求，可以计算出水泵的流量要求。
然后根据水泵的流量特性曲线选择合
适的水泵型号，并计算出所需的功率。
同时考虑到电压、频率和电源容量
等因素，选择合适的电机。
在供水管网方面，需要确定管道的材料、直径和长度等参数。
根据水
泵的流量和所需水压，可以根据管道的流量计算公式，推算出合适的管道
直径。
同时还要考虑到水管的材料和长度，以及管道的连接方式和走向等，确保水流畅通。
在水箱方面，需要计算出水箱的容积和高度。
水箱的容积要根据住宅
区的用水量和用水时间来确定；水箱的高度要根据住宅区的高差来计算，
以保持上下楼层的水压平衡。
综上所述，居住小区给水系统的水力计算是一个复杂的过程，需要综
合考虑多个因素，包括用水需求、水泵站、供水管网和水箱等。
只有通过
合理的水力计算，才能确保住宅区的供水系统正常运行，居民能够获得稳
定的水源，提高居民的生活品质。
5室内给水系统的水力计算
Qd＝m·qd (2.15) 式中：Qd——最高日用水量(L/d)； m ——用水单位数(人、床位等)； qd ——用水量标准[L/(人·d)]。
Qh
Qd .Kh T
(2.16)
式中：Qh——最大小时用水量(L/h)；
• 2.消防用水量
• 按照我国《建筑设计防火规范》(GBJ17-86)的规定， 各种建筑物消防用水量及要求同时使用的水枪数量 可查表2.9和表2.10。
2.4.2 室内给水配管计算
• 室内给水系统配管计算，是在绘出管网轴测图后进行 的。其目的是求定各管段设计秒流量后，正确求定各 管段的管径、水头损失，决定室内给水系统所需的水 压，进而将给水方式确定下来。
• 6)设水箱和水泵的给水方式，其计算内容有：求定水箱和贮 水池容积；计算从水箱出水口到最不利点所需的压力；决 定水箱底的安装高度；计算从引入管起点到水箱进口间所 需的压力；选择水泵；配管计算。
• 上行下给的给水方式： • 1)在上行干管中选择要求压力最大的管路作为计算管路。 • 2)划分计算管段，计算各管段的设计秒流量，求定各管段的
• H ＝ H1 ＋ H2 ＋ H3 ＋ H4 (2.22)
• 式中：H——建筑内部给水系统所需的水压(mH2O)；
• H1 ——引入管起点至配水最不利点位置的几何高度(m)；
• H2 ——引入管起点至配水最不利点的给水管路即计算管路的 沿程水头损失与局部水头损失之和(mH2O)；
• H3 ——水流通过水表时的水头损失(mH2O)；
T ——建筑物内的用水时间(h)；
Kh ——小时变化系数。
• 用最大小时用水量Qh来设计给水管道，能够适应室外给水管 网或街坊、厂区、建筑群。因为室外给水管网服务的区域大， 卫生设备数量及使用人数多，而且参差交错使用，使用水量 大致保持在某一范围的可能性较大，显得用水比较均匀。对 于单个建筑物，根据最大小时用水量来选择设备，能够满足 要求。但用于计算管道，因为配水不均匀性规律不同于小时 变化系数，则需要建立设计秒流量公式。
水系统水力计算
7.2空调水系统设计空调水系统设计是空气—水中央空调系统设计的主要内容之一。
由于受到建筑空间和使用条件的限制，现代民用建筑大都采用风机盘管加新风的系统形式。
特别是写字楼、酒店等高层、综合性建筑，面积大，层数和房间多，功能复杂，使用的空调设备数量和品种也多，而且布置分散，使得空调水系统庞大而复杂，造成管路系统和设备投资大，水泵能耗大，水系统对整个空调系统的使用效果影响也大。
因此，在进行空调水系统设计时，应尽量考虑周全，在注意减小投资的同时也不忘为方便日后的运行管理和减少水泵的能耗创造条件。
7.2.1空调水系统设计的步骤空调水系统设计的一般步骤如下: 1)根据各个空调房间或区域的使用功能和特点，确定用水供冷或供暖的空调设备形式采用大型的组合式空调机或中型柜式风机盘管，还是小型风机盘管。
2)根据工程实际确定每台空调设备的布置位置和作用范围，然后计算出由作用范围的调负荷决定的供水量，并选定空调设备的型号和规格。
3)选择水系统形式，进行供回水管线布置，画出系统轴测图或管道布置简图。
4)进行管路计算(含水泵的选择)。
5)进行绝热材料与绝热层厚度的选择与计算(参见6.4部分内容)。
6)进行冷凝水系统的设计。
7)绘制工程图。
空调水系统的管路计算空调水系统的管路计算(又称为水力计算、阻力计算)是在已知水流量和选定流速下确水系统各管段管径及水流阻力，计算出选水泵所需要的系统总阻力。
1.管径的确定1)连接各空调设备的供回水支管管径宜与空调设备的进出水接管管径一致，可由相设备样本查得2)供回水干管的管径(内径)d，可根据各管段中水的体积流量和选定的流速由下式d=44v}c v(7一4)4v一水的体积流量，单位为m3/s一。
一水流速度，单位为m/so在水流量一定的情况下，管内水流速的高低既影响水管管径的大小，又涉及到水流阻力大小，还分别与投资费用和运行费用有关，过低或过高都不经济。
一般水系统中管内水流速按表7-i中的推荐值选用。
第5讲-1：给水系统水力计算
0.49
——计算管段的卫生器具给水当量同时出流概率，％； c ——对应于不同U 0 的系数，按表2-7取用； N g ——计算管段的卫生器具给水当量总数。
U
（1）住宅建筑的设计秒流量计算
3）根据计算管段上的卫生器具给水当量同时出流 概率，按(2-6)式计算得计算管段的设计秒流量：
qg 0.2 U N g
二、设计流速——经济流速
生活或生产给水管道的水流速度宜按表2-13采 用； 消火栓给水系统的管道流速不宜大于2.5m/s； 自动喷水灭火系统的管道流速，不宜大于 5.Om/s，特殊情况下可控制在10m/s以下。
表2-13 生活给水管道的水流速度
公称直径 (mm) 水流速度 (m/s)
15～20 25～40 50～70 ≥80
例题：
某研究院实验室设置单联化验龙头15个， 额定流量0.2 L/s，同时给水百分数为 30%；双联化验龙头12个，额定流量 0.07 L/s，同时给水百分数20%；该管段 设计秒流量应为（ ）L/s。 A．0.50 B．0.80 C．1.07 D．2.86
二、设计流速
当管段的流量确定后，流速的大小将直接影 响到管道系统技术、经济的合理性。流速过 大易产生水锤，引起噪声，损坏管道或附件， 并将增加管道的水头损失，提高建筑内给水 系统所需的压力和增压设备的运行费用；流 速过小，会使管道直径变大，增加工程投资。 设计时应综合考虑以上因素，将给水管道流 速控制在适当的范围内。 经济流速
（四）设计秒流量的确定
• 一是 经验法 ，按卫生器具数量确定管径，或以卫 生器具全部给水流量与假定设计流量间的经验数据 确定管径，简捷方便，但精确度较差，不能区别建 筑物的不同类型、不同标准、不同用途和卫生器具 的种类、使用情况、所在层数和位置。 •二是 平方根法 ，以单阀水嘴在额定工作压力时的流 量 0.20L/s 作为一个理想器具的给水当量，其他类型 的卫生器具配水龙头的流量按比例换算成相应的器具 给水当量，设计秒流量与卫生器具给水当量总数的平 方根成正比，建筑物用途不同比例系数不同，当量数 增大到一定程度后，流量增加极少，导致计算结果偏 小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7.2 空调水系统设计空调水系统设计是空气—水中央空调系统设计的主要内容之一。
由于受到建筑空间和使用条件的限制，现代民用建筑大都采用风机盘管加新风的系统形式。
特别是写字楼、酒店等高层、综合性建筑，面积大，层数和房间多，功能复杂，使用的空调设备数量和品种也多，而且布置分散，使得空调水系统庞大而复杂，造成管路系统和设备投资大，水泵能耗大，水系统对整个空调系统的使用效果影响也大。
因此，在进行空调水系统设计时，应尽量考虑周全，在注意减小投资的同时也不忘为方便日后的运行管理和减少水泵的能耗创造条件。
7.2.1 空调水系统设计的步骤空调水系统设计的一般步骤如下: 1）根据各个空调房间或区域的使用功能和特点，确定用水供冷或供暖的空调设备形式采用大型的组合式空调机或中型柜式风机盘管，还是小型风机盘管。
2）根据工程实际确定每台空调设备的布置位置和作用范围，然后计算出由作用范围的调负荷决定的供水量，并选定空调设备的型号和规格。
3）选择水系统形式，进行供回水管线布置，画出系统轴测图或管道布置简图。
4）进行管路计算（含水泵的选择）。
5）进行绝热材料与绝热层厚度的选择与计算（参见 6.4 部分内容）。
6）进行冷凝水系统的设计。
7）绘制工程图。
空调水系统的管路计算空调水系统的管路计算（又称为水力计算、阻力计算）是在已知水流量和选定流速下确水系统各管段管径及水流阻力，计算出选水泵所需要的系统总阻力。
1. 管径的确定1）连接各空调设备的供回水支管管径宜与空调设备的进出水接管管径一致，可由相设备样本查得2）供回水干管的管径（内径）d ，可根据各管段中水的体积流量和选定的流速由下式d=44v}c v（7 一4）4v 一水的体积流量，单位为m3/s 一。
一水流速度，单位为m/so 在水流量一定的情况下，管内水流速的高低既影响水管管径的大小，又涉及到水流阻力大小，还分别与投资费用和运行费用有关，过低或过高都不经济。
一般水系统中管内水流速按表7-i 中的推荐值选用。
显然，由式（7-4 ）求出的管径为计算管径，不是符合管道规格的管径，还需以此管径值为依据按管道的规格选定相近管径的管道型号。
空调水系统通常使用钢管，主要是镀锌钢管和无缝钢管，当管径蕊DN 125 时可采用镀锌钢管，当管径>DN 125 时要采用无缝钢管。
2. 水流阻力的确定空调水系统的水流阻力一般由设备阻力、管道阻力以及管道附件和管件阻力三部分组成。
设备阻力通常可以在设备生产厂家提供的产品样本上查到，因此进行空调水系统水流阻力计算的主要内容是进行直管段的阻力（摩擦阻力）计算及管道附件（如阀门、水过滤器等）与管件（如弯头、三通等）的阻力（局部阻力）计算。
由流体力学知识可知，空调水系统的水流阻力△ P 的基本计算式为：式中△ Pm—摩擦阻力（或称沿程阻力），单位为Pa;z—局部阻力，单位为Pa;l—管路长度，单位为m;R—比摩阻（单位长度管道的摩擦阻力，又称压力降），单位为Pa/m ;夸—局部阻力系数;:—水流速度，单位为m/s;P—水的密度，一般取1000kg/m'o比摩阻R 可根据水流量和流速查表7-2 确定。
管路中各种管道附件和管件的局部阻力系数夸见表7-3 和表7-4。
水流经各设备的阻力可由所选产品的样本查取，当缺乏这方面的资料时，可按表7-5 的参考值进行近似估算。
«7-2水管摩擦阻力计算表（Λ1 ,心分别为绝对粗糙度K= 0.2mm ・A = 0.5mm 时的比増阻值）水漁建公称？/>V∕m ∣n <∕∣ Mlht （ I?* ≡ 10' *m'∕⅛）tH. W 式系统取用備∙ R ：-开式系统取用（A/Va/ < n ∣∕>)15202532405065801∞125150200250 300 - «0q、O.(H 0.07 0.11 O 20 0.26 0.44 0.73 I 1.57 2」、6.72 10.5 15.0 21 2 26.1 200.2R ∖ 68 45 331914 IO 8 6 5 4 β>■ ■ I I IR 285 5642716Il97543■2II0.030.11 0.17 0.30 0 40 0 66 1.(» 1.54 2.35 3.68 5.29 10 I 15.8 22 5 31.9450.3 Kl 143 95 心， 4840 29 21 17 13 IO8 5 4 § 3■«:1831208659 49352520151196443 39»0.03 0.140.40 ().53 O.HX 1.45 2.()6 .1.14 4.90 7.06 1、： 21.0 29.952.2 800.4 K l 244 163 Ill 82 6349 36 2816 135 4 4«231920915010260433426201510I 865 4VI0.10 ().180.29 OSO 0.66 1.10 IRI 2.57 5.92 6.13 8.82 16 » 26.3 • 53.1 65.1 1250.5RI「丨248 180 125 IOl75 5443 3325 20 13 '08 76492323231158131675340 30 24 1612IO8th0.12 0.21 0.34 0.M) 0.79 1.32 2.18 3.09 4.70 7.3510.6 20.2 31.6 44.9 63,7. TSJ IM)0.6 KX 5253512>5 176 147 106 77 61X•19 14Il 9 8K i702 460 330225187132957643 34 221714Il 10th 0.14 0.25 0.40 0.70 0.92 1.54 2.54 3.60 5.49 8.58 12.4 23.5 36.8 52.4 74.3 91.4 2450.7 KI 705 471 343 237 193 142 KBS26348严19 15 12 IlH 2948622446304253179129 1U2 73—4630231815 130.16 ().28 0.45 0.K01.05 ..762.9() 4.12 6.27 9.80 14.1 26.9 42.1 59.9 M.9 IoM 3200.8 KX 911 609 443 306 256183 133 )06 81 6149 33 25 20 16 - UH 21232 808 580395328167I-IOI7560403024)9 π■q 、 0.)80.32 0.51 0.90 1.191.984.63 7.W> 11.0 15.9 30.2 47.3 67.4 95.6 117 4050.9K i1142 764 555384321230 167 Hi 10261 4131 25 20 Il1553 1(119 73149X 41429321016；12795755037302421√)'t 水流速公竹：倂径OA,m∏ι依一流ht (L∕* = IO 4m'Λ)P I I 汕一闭式系⅛IkiiJfft・他一开式系疑坡川攸/Fa / < m∕s)15 2() 32 40 50 M 8() KW 125 150 200 250 300 350 40(' VI0.4∣0.74 1.202 2.10 2.77 4.62 7.61 10.8 ∣6.5 25 ' 37.0 70.6 11() 157 223 Γ4 2205 2.1 RI5960 3985 899 2004 1676 1202 «72 698 534 4∙H320 214 162 131 105 9i R2S297 5443 3905 2660 2210 1566 1124 K93 b78 5(m 401 266 2∞160 !29 IB仪0.43 0.78 1.26 2.20 2.90 4 85 7 98 II.3 ∣7.3 38.X 116 165 2Λ4ar 2420 2.2Kl 6531 4⅛73177 2196 1837 1317 956 八•441 351 235 17«143 115 I(C «: 9<)99 5969 4283 29IH 2423 1717 1233 979 744 557 440 292 219 176 Ui 124q、0.45 0.81 1.31 2.30 3.03 5.07 8 34 Il 8 IK.O 28.2 40.6 773 121 172 244 2M5 2.3 Rl7128 4766 3468 2397 2005 1437 1043 835 639 7 3«3 256 194 156 126 111伦9939 6520 4678 3187 2647 1875 1347 1070 S12 608 481 318 240 192 IM J357»0.47 0.85 1.37 2.40 3.16 5.29 870 12.4 I8∙829 4 42.3 80.6 126 ISO 255313 2880 2.4 «.7751 5183 37712607 218() 1563 1135 907 694 524 417 279 211 17() κ∙111 R210816 7096 5091 3468 2881 2(MI 1466 IiM 8S4 662 523 347 261 209 168 147q、0 49 0.89 1.43 2.51 3.29 5.SI 9.06 12.9 19.6 30 6 44.1 84 O 131 187 265 3S 3125 2.5 «1 8400 5617 4087 2825 2363 1694 1230 984 753 568 452 302 229 IK4 149BIK i11730...7696 3761 3124 2214 1590 1263 959 718 567 376 283 226182 160 ∙√∣0.5. 1 .49 2.61 3.43 5.73 9.43 13 4 20.4 31.9 45.9 87.3 137 195 276 妙33M) 2.6 K I9075 6()69 4415 3()52 2553 1830 1329 H)63 XI3 614 48K 327 247 IW 161 HIK i12681 8319 5969 4(JM>3377 2393 1719 1365 1036 776 613 406 306 245 196ITJVI0.53 O.% 1.54 2.71 3.56 5.95 9.79 13.9 21.2 33.1 47.6 90.7 142 202 287 352«45 2.7 Kl9776 6538 4756 32XK 2750 1972 1431 1145 876 661 352 266 214 173 152RI ∣36698968 6434 4383 3641 2580 )853 1471 HI7 836 661 438 330 264 212q、0.54 0.99 1.60 2.81 3.69 6.17 10.2 14.4 22.0 34.3 49.4 94.1 147 2i0 297 365 3920 2.8 «1105(M7024 5110 3533 2955 2118 1538 1230 941 71() 565 378 286 230 186 IM H214695 9M0 6917 4712 3914 1992 1582 1201 899 7∣l 471 354 284 228 300q、0.56 1.03 1.66 2.91 3.82 6.39 105 14.9 22.7 35.5 5!.2 97.4 153 217 308371 4205 2.9 R∖11257 752«?4?7 37«6 3167 IMK 131X Iow 761 605 405 307 247 IW ITS一Kl15757 1033 7417 5052 4197 2973 2136 1696 1288 964 762 505 3S0 304 244 215I b0.5« 1.06 1.71 3.Ol 3.95 6.61 10.9 15.4 23.5 36.8 IOl .58 225 319W2 4500 3.0 Wl12037 K(M9 5«56 4(M9 3386 2428 )762 1409 1079 KI4 U •328 264 213 IUK i16856 11058 7934 5405 4489 3181 2285 ∣8∣51378 1031 815 540 406 325 2612303. 空调水系统管路计算的步骤空调水系统管路计算的步骤与空调风管系统阻力计算的步骤相仿，以闭式两管制一次泵系统为例介绍如下:1）划分管段。
