变电站视频及环境监控系统摄像机布点优化办法
电网监控系统信号的优化方案

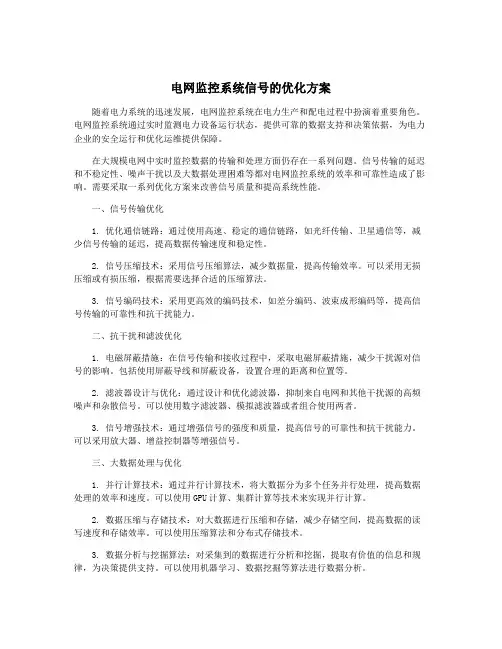

电网监控系统信号的优化方案随着电力系统的迅速发展，电网监控系统在电力生产和配电过程中扮演着重要角色。
电网监控系统通过实时监测电力设备运行状态，提供可靠的数据支持和决策依据，为电力企业的安全运行和优化运维提供保障。
在大规模电网中实时监控数据的传输和处理方面仍存在一系列问题。
信号传输的延迟和不稳定性、噪声干扰以及大数据处理困难等都对电网监控系统的效率和可靠性造成了影响。
需要采取一系列优化方案来改善信号质量和提高系统性能。
一、信号传输优化1. 优化通信链路：通过使用高速、稳定的通信链路，如光纤传输、卫星通信等，减少信号传输的延迟，提高数据传输速度和稳定性。
2. 信号压缩技术：采用信号压缩算法，减少数据量，提高传输效率。
可以采用无损压缩或有损压缩，根据需要选择合适的压缩算法。
3. 信号编码技术：采用更高效的编码技术，如差分编码、波束成形编码等，提高信号传输的可靠性和抗干扰能力。
二、抗干扰和滤波优化1. 电磁屏蔽措施：在信号传输和接收过程中，采取电磁屏蔽措施，减少干扰源对信号的影响。
包括使用屏蔽导线和屏蔽设备，设置合理的距离和位置等。
2. 滤波器设计与优化：通过设计和优化滤波器，抑制来自电网和其他干扰源的高频噪声和杂散信号。
可以使用数字滤波器、模拟滤波器或者组合使用两者。
3. 信号增强技术：通过增强信号的强度和质量，提高信号的可靠性和抗干扰能力。
可以采用放大器、增益控制器等增强信号。
三、大数据处理与优化1. 并行计算技术：通过并行计算技术，将大数据分为多个任务并行处理，提高数据处理的效率和速度。
可以使用GPU计算、集群计算等技术来实现并行计算。
2. 数据压缩与存储技术：对大数据进行压缩和存储，减少存储空间，提高数据的读写速度和存储效率。
可以使用压缩算法和分布式存储技术。
3. 数据分析与挖掘算法：对采集到的数据进行分析和挖掘，提取有价值的信息和规律，为决策提供支持。
可以使用机器学习、数据挖掘等算法进行数据分析。
变电站视频及环境监控系统技术方案
变电站视频及环境监控系统技术方案一、背景变电站是电力系统中重要的组成部分，负责将输送来的高压电力通过变压器降压后分配到各个用户。
随着技术进步和社会发展，对于变电站的安全和稳定性要求也越来越高。
因此，如何有效地实施视频监控和环境监控成为变电站管理的关键。
二、视频监控技术方案1. 摄像设备选择在变电站中，应选择抗干扰性强、高清晰度、远距离监控的摄像设备。
考虑到变电站较为特殊的工作环境，建议选择抗腐蚀、防爆、防震的专业监控摄像头。
2. 视频监控布局针对变电站不同区域的特点，进行合理的视频监控布局。
重点监控变压器、开关设备等重要区域，确保变电站的安全运行。
3. 视频存储和管理采用网络视频录像机（NVR）对监控视频进行存储和管理，确保监控数据的完整性和安全性。
同时，设置权限，限制不同人员对监控视频的访问。
4. 远程监控实现对变电站监控画面的远程访问和实时监控，方便管理人员随时掌握变电站的运行情况。
三、环境监控技术方案1. 环境监测设备选择在变电站中，应配置温度、湿度、气体浓度等环境监测设备，及时掌握变电站内部环境的变化。
2. 环境监测布局根据变电站不同区域的需求，合理布置环境监测设备，确保对整个变电站环境的全面监测。
3. 数据采集与分析利用传感器采集环境数据，并将数据传输至监控中心进行实时监测和分析。
通过数据分析，及时发现异常情况并采取相应措施。
4. 报警系统建立环境监控报警系统，一旦监测到超出设定阈值的环境参数，系统将自动发出警报，通知相关人员进行处理。
四、总结变电站视频及环境监控系统技术方案的实施，有助于提高变电站的安全性和稳定性，保障电力系统的正常运行。
通过合理选择监控设备、布局监控点和建立监控系统，可以更好地监测和管理整个变电站的运行情况，及时发现和解决问题，确保变电站的安全可靠运行。
变电站安全监控的视频智能终端布点优化策略
变电站安全监控的视频智能终端布点优化策略传统的变电站视频监控终端布点时，设计随意性大、标准化程度低、资源分配不均匀、视频终端安装位置不合理。
通过网格化处理，设定坐标系，将所有视频监控终端点进行坐标转化，建立数学优化模型，输入相应的边界参数，计算出最优的视频监控终端布点结果，继而根据优化结果对现有布点进行修正。
为后续变电站监控视频终端布点设计提供了参考，保证视频监控终端布点设计更加高效、更加精准，实现了布点设计自动化扣信息化。
标签：变电站;安全监控;视频智能终端;布点;优化引言无人值守变电站是未来发展趋势，尤其是信息技术、智能技术的发展，为无人值守变电站建立了技术基础。
现阶段大部分变电站都部署了远程监控系统，监控设备也从单纯的安防监控转变为变电站设备运行状态监控。
其中摄像机探头是远程监控的基础，其合理、正确的布点是提高远程监控效果，变电站运行的重要保障。
但是现阶段变电站视频智能终端布点存在不足，影響了变电站运行安全。
一、视频智能终端布点所谓的视频智能终端，在变电在安全监控系统中，视频智能终端主要是智能化视频摄像头，其一般有镜头、CCD或CMOS成像器件、MD转换及预处理、智能算法模块、编码压缩模块以及网络连接模块，其中最为重要的一个部分是智能算法模块，它可以按照预定的规则对每一帧视频图像进行仔细的甄别和过滤，一旦识别出有违规或者异常情况，就可以截取该段视频图像，通过网络传输给指挥终端。
相较于传统的摄像头终端，智能摄像头在图像增强与复原，浓缩播放以及人脸识别等方向有着巨大优势。
视频智能终端布点的概念是在变电站平面中对视频智能终端进行空间布置，继而实现监控区域全覆盖，强化对重点设备监控，完成对变电站设备安全监控。
二、视频智能终端布点现状视频智能终端布点合理与否，直接影响着变电站设备监控状态。
但是目前视频智能终端布点存在以下问题：2.1布点随意性大设计人员在变电站平面图上对视频智能终端布点，根据自己的经验对相应的点位进行布局安装。
变电站视频监控系统施工方案
变电站视频监控系统施工方案1. 项目概述本文旨在阐述一个合理的变电站视频监控系统施工方案，确保变电站的安全运行和监控效率。
视频监控系统在现代化电力系统中起着重要的作用，能够有效监测变电站内外环境，提早发现异常情况，确保设备的安全稳定运行。
2. 施工准备在施工前，需要进行详细规划和准备工作，包括：•方案设计：根据变电站实际情况绘制详细设计图纸，确定监控点位和摄像头数量等。
•材料采购：采购合适的监控设备和相关材料，确保质量和性能符合要求。
•人员组织：组织施工人员，并进行相关培训，确保施工人员熟悉操作流程和安全规范。
3. 施工步骤3.1 现场勘察在开始施工前，需要对变电站进行详细勘察，确定监控点位和布线方案，确保监控系统覆盖面广，监控效果良好。
3.2 设备安装根据设计图纸，安装监控摄像头和相关设备，确保设备位置合理，安装牢固，能够有效监控目标区域。
3.3 网络连接连接监控设备到网络，确保监控行为正常，能够远程实时监控变电站的运行情况。
3.4 调试和测试完成设备安装后，对监控系统进行调试和测试，确保各设备正常运行，监控画面清晰稳定，报警功能正常。
4. 施工注意事项•安全第一：在施工过程中，要严格遵守安全规范，确保施工人员和设备的安全。
•质量保证：施工过程中要保证质量，操作规范，确保监控系统稳定可靠。
•合理布线：布线要合理，避免电磁干扰和设备损坏。
5. 施工验收施工完成后，进行系统验收，测试各监控点位和设备是否运行正常，确认系统运行稳定。
6. 结束语通过合理的变电站视频监控系统施工方案，能够提高变电站的安全性和监控效率，确保变电站设备的稳定运行，对于现代化电力系统的发展起到积极的促进作用。
希望以上内容对您有所帮助，如果还有任何疑问或需要进一步了解，请随时联系我们。
变电站视频及环境监控系统技术方案
设备选型及配置
监控中心设备选型及配置
监控中心主要设备包括服务器、监控软件、网络设备等。其中服务器选用高性能PC服务 器，监控软件选用成熟的视频监控平台软件，网络设备选用高可靠性路由器及交换机等设 备。
传输网络设备选型及配置
传输网络主要设备包括路由器、交换机等网络设备。其中路由器选用高性能三层交换机， 具备高速数据传输能力及高可靠性；交换机选用二层交换机，具备高可用性及可扩展性。
07
结论与展望
技术方案的总结与评价
总结
本技术方案针对变电站视频及环境监控系统，提出了相应的解决方案，包括系统的架构、功能模块、 硬件配置、软件设计等。本方案能够实现对变电站的实时监控、异常预警、远程管理等功能，提高了 变电站的安全性和可靠性。
评价
本技术方案具有较高的实用性和可操作性，能够满足变电站视频及环境监控系统的实际需求。同时， 本方案采用了先进的技术和设备，保证了系统的稳定性和可靠性，具有一定的推广和应用价值。
远程操作
通过技术方案实施，可以实现远程操作，减少现场作业人 员的工作量，降低现场作业成本。
智能分析
通过数据分析与处理技术，对监控数据进行分析，为变电 站的运行管理提供科学依据，提高运行效率。
降低运维成本
减少人力成本
通过自动化监控和远程操作，可以减少现场作业人员数量，降低 人力成本。
降低能源消耗
通过监控系统的实施，可以优化能源管理，降低能源消耗，实现 节能减排。
前端设备选型及配置
前端设备主要包括摄像头、温湿度传感器等设备。其中摄像头选用高清数字摄像头，具备 高清晰度、低照度等优点；温湿度传感器选用数字温湿度传感器，具备高精度、低功耗等 优点。
电网监控系统信号的优化方案
电网监控系统信号的优化方案电网监控系统的信号优化方案主要包括以下几个方面：1. 信号传输优化：通过采用采用高速、稳定的通信设备和协议，如光纤通信，提高信号的传输速度和稳定性，降低信号传输的延迟和丢失率。
可以通过建设信号中继站、增加信号传输路径等方式，进一步优化信号的传输效果。
2. 信号采集优化：优化信号采集的方式和设备，采用高精度、高灵敏度的传感器和仪表，提高信号采集的准确性和稳定性。
结合先进的滤波算法和数据处理技术，去除干扰信号，提取有效信号，提高信号的可靠性和准确性。
3. 信号处理优化：优化信号处理的算法和技术，提高信号处理的效率和准确性。
通过应用先进的信号处理算法和模型，如小波变换、神经网络等，可以对信号进行精确的分析和识别，实现对电网的实时监测和预警功能。
4. 信号显示优化：优化信号显示的方式和界面，提高信号显示的直观性和易用性。
通过设计简洁、清晰的界面和图表，直观地显示电网监控系统的信号数据，使操作人员能够迅速准确地了解电网的运行状态和异常情况，及时采取措施进行调整和处理。
5. 信号存储优化：优化信号的存储方式和存储设备，确保信号数据的安全可靠性和可追溯性。
通过采用高性能的存储设备，如高速硬盘或固态硬盘，提高信号数据的存储速度和容量，通过建设异常信息数据库和事件日志数据库，实现对信号数据的长期存储和管理，方便后续的数据分析和溯源。
6. 信号分析优化：优化对信号数据的分析方法和工具，进一步挖掘信号数据中的有用信息和规律。
通过应用数据挖掘和机器学习技术，对电网监控系统的信号数据进行深入分析和建模，实现对电网运行状态和故障预测的精确预测和智能分析。
7. 信号传输安全优化：优化信号传输的安全性和防护能力，保障信号数据的隐私和完整性。
通过采用加密技术和防火墙等安全设备，对信号传输通道进行加密和防护，防止信号被恶意篡改或泄露，确保信号数据的安全可靠。
通过上述优化方案的实施，可以提高电网监控系统的信号质量和效果，提高监控系统的稳定性和可靠性，及时发现和处理电网故障，保障电网的安全和稳定运行。
变电站视频及环境监控系统运用现状及改进
变电站视频及环境监控系统运用现状及改进陈纯杰【摘要】随着变电站无人值守的实现、站点建设的增多,变电站视频及环境监控系统在电力生产中发挥了重要的作用.分析揭阳供电局变电站视频及环境监控系统的运行现状及存在的不足,对该系统存在的问题提出相应的解决方法.【期刊名称】《技术与市场》【年(卷),期】2015(022)012【总页数】4页(P11-13,18)【关键词】变电站;视频及环境监控;运行现状;解决方法【作者】陈纯杰【作者单位】揭阳供电局电力调度控制中心,广东揭阳 522000【正文语种】中文随着计算机技术和网络通信技术、电力系统保护及自控技术的发展，变电站的自动化运行水平不断提高，使变电站的无人值守逐步变成了可能。
变电站视频及环境监控系统实现了变电站的无人值守，从而为推动电网的管理逐步向自动化、综合化、集中化、智能化方向发展提供有力的技术保障。
根据《广东电网公司变电站视频及环境监控管理规定》【编码S.00.00.05/PM.0500.0076】的定义，变电站视频及环境监控系统是指利用计算机技术、音视频技术、网络技术等实现变电站视频信息、环境信息的采集和应用；该系统作为电网生产辅助监控系统，是提高变电站运行维护管理能力，实现电网的设备工况远程监视、远程操作辅助监视、现场工作行为监督、事故及障碍辅助分析、应急指挥及演练、反事故演习、安全警卫、各类专项检查等功能的重要技术手段。
如图1，站端系统由RPU、视频监控设备、环境量采集设备、报警设备、存储设备及网络设备等组成。
目前第三代视频监控设备，根据功能对RPU进行了分解，基本由通信控制器(主备2台)、环境采集单元、存储单元3种设备组成。
1)视频编解码：主码流的视频分辨率至少应达到4CIF，支持PS流封装；辅码流支持3GPP、PS流封装，分辨率应至少达到CIF；编解码器必须支持H.264 Main Profile。
2)音频编解码：符合ITU-T G.711标准。
变电站监控台计算机设备优化配置方案
变电站监控台计算机设备优化配置方案
一、现状
现阶段，变电站监控台计算机设备主要包括监控系统主机、操作员工作站、五防工作站、工程师维护工作站、视频及环境监控工作站、录音计算机、生产管理终端等（详见表1所示），硬件数量较多，需要进行优化整合。
二、优化配置原则
根据公司建设智能、高效、可靠、绿色的现代化电网要求，变
电站监控台计算机设备应在保证安全、满足运行要求的前提下进行优化配置整合。
优化配置原则如下：
1.对于500kV电压等级变电站，监控操作员工作站整合至监控主机，即不再独立配置。
五防工作站、维护工作站、录音计算机独立配置。
2.对于220kV和110kV电压等级变电站，监控操作员工作站、五防工作站、维护工作站功能整合至监控主机，即不再独立配置。
布置录音电话，不再独立部署独立录音计算机。
3.对于各电压等级变电站，部署一台办公计算机，作为生产管理终端，其他办公用计算机应转移至办公室布置；部署一台视频及环境监控工作站。
4.监控主机、操作员工作站、五防工作站、维护工作站、录音计算机、视频及环境监控工作站等设备的主机应上屏配置，同时录音计算机显示器也上屏配置。
三、优化后典型配置
根据以上原则，南方电网110kV～500kV 变电站监控系统的新建或整体改造工程的计算机硬件优化配置方案如下：
1.500kV电压等级变电站监控台配置6台计算机设备，8面显示屏。
2.220kV和110kV电压等级变电站监控台配置4台计算机设备，4面显示屏。
电力行业变电站监控系统解决方案
电力行业变电站监控系统处理方案目录变电站监控系统处理方案................................................................................... 错误!未定义书签。
1.变电站监控需求分析 .................................................................................. 错误!未定义书签。
2.总体建设目旳.............................................................................................. 错误!未定义书签。
3.XXXX变电站监控系统处理方案 ................................................................. 错误!未定义书签。
3.1.系统构造 .................................................................................................. 错误!未定义书签。
3.2.变电站监控系统监控范围 ...................................................................... 错误!未定义书签。
3.3.系统构成 .................................................................................................. 错误!未定义书签。
3.3.1.变电站旳监控设备 .......................................................................... 错误!未定义书签。
电网监控系统信号的优化方案
电网监控系统信号的优化方案1. 网络拓扑结构优化。
电网监控系统的网络拓扑结构直接影响信号传输的效率和稳定性。
可以通过对网络拓扑结构进行优化，减少信号传输的路径和节点数，提升信号传输速度和稳定性。
采用分布式拓扑结构，将监控点分散在各个终端设备上，减少信号传输路径的长度和节点的负载。
2. 信号调度算法优化。
电网监控系统中的信号调度算法需要考虑节点的负载均衡、传输延时和网络拓扑的变化等因素。
可以通过优化信号调度算法，合理安排信号的传输顺序和路径，减少信号的传输延迟和丢失，提高信号的传输效率和稳定性。
采用最短路径算法和动态调度算法，根据网络状态和拓扑变化实时调整信号的传输路径和优先级。
3. 信道容量优化。
电网监控系统中的信号传输通常采用有线或无线通信方式，通信信道的容量限制了信号传输的带宽和速度。
可以通过优化信道的配置和调度，提升信道的传输能力和效率。
采用高速通信技术和频谱分配技术，增加信道的带宽和频率资源，提高信号的传输速度和并发性能。
4. 数据压缩和加密优化。
电网监控系统中的信号传输涉及大量的数据量和机密信息，对数据的压缩和加密可以减少数据传输的带宽和安全风险。
可以采用高效的数据压缩算法和强安全性的加密算法，对数据进行压缩和加密，减小数据传输的体积和保护数据的安全性。
5. 异常检测和恢复优化。
电网监控系统中的信号传输可能出现异常情况，如信道故障、节点故障或攻击等，会导致信号传输的中断和延迟。
可以通过优化异常检测和恢复机制，实时监测信号传输的异常情况，及时发现并处理异常事件，保证信号传输的连续性和可靠性。
采用故障自愈和冗余备份技术，实现信号传输的自动切换和故障恢复。
电网监控系统信号的优化方案主要从网络拓扑结构、信号调度算法、信道容量、数据压缩和加密以及异常检测和恢复等多个方面入手，优化信号的传输效率和稳定性，提高电网监控系统的运行效果和安全性。
变电站视频及环境监控系统技术方案
变电站视频及环境监控系统技术方案随着电力产业的不断发展，变电站已成为电力系统中不可或缺的基础设施之一。
变电站承担着电力输配电、能量转换、调节电压、保护设备以及监测电力质量等重要职责。
变电站的安全可靠运行不仅关系到电力系统的稳定运行，还直接关系到人民生命财产安全。
因此，建立一个高效、安全可靠的变电站视频及环境监控系统，对于保障电力系统的安全运行具有重要的意义。
一、系统方案设计1.视频监控系统变电站视频监控系统主要用于对变电站区域进行实时视频监控，对变电站内外的人员、车辆、设备及设施的安全进行监管和保障。
通过视频监控系统可以对变电站的各个环节进行全面的监测和管理，方便及时发现和处理变电站异常情况。
在系统设计方面，应针对变电站实际需求，进行细致的方案设计。
首先，应根据变电站的规模和场地特点来确定监控节点数量、监控视角以及监控细节。
其次，应选用高清的摄像头设备，并应在采集视频流的时候支持多通道采集，以便监控多个区域的情况。
此外，还需要对视频监控系统进行服务器配置，配置后台存储设备以及高效的数据传输通道，确保监控数据的可靠性和准确性。
2. 环境监控系统变电站环境监控系统主要通过传感器采集变电站环境参数信息，对变电站环境进行实时监测和调控，保障变电站的正常运行。
环境监控系统管理范围包括水、气、温度、湿度、噪声等多个指标，主要包括空气质量监测、温度湿度监测、水质监测、声环境监测等。
环境监控系统的设计需要按照变电站的实际需求进行选择，需要将监测的参数控制在有效范围内，确保监测数据的准确性。
同时，还需要根据监测数据进行数据分析和处理，通过优化调节变压器温度、湿度、空气质量、水质等因素，提高设备的运行效率，减少故障率。
二、多重技术支持在变电站视频及环境监控系统的实施过程中，应根据系统设计方案的需求，综合考虑以下多重技术支持:1. 网络通信技术变电站视频及环境监控系统应采用配备高效网络通信技术的网络硬件设备，保证视频监控数据的快速传输。
变电站网络视频监控解决方案
变电站网络视频监控解决方案一、概述：随着计算机技术、网络通讯技术以及电力系统保护及自控技术的发展，变电站的自动化运行水平不断提高,大大减少了人为操作事故，使变电站的无人值守逐步变成了可能，并已成为电业系统的发展趋势。
目前已实现了将生产现场的设备运行数据、状态传送到远方的调度中心，同时调度中心也可对远程的现场设备进行控制和调节，这就是常称的遥测、遥信、遥控和遥调。
作为无人值守的变电站如只具备四遥是不够的，因为调度中心无法了解现场情况致使一些安全防范如“防火、防盗"等无法实现，因此变电站仍需要有人昼夜守护.随着计算机技术、多媒体技术及通讯技术的迅猛发展,对于图像、声音等多媒体信号的数字化处理以及远距离传输的技术已相当成熟，将这一成熟的技术引入电力调度自动化系统，在四遥基础上增加第五遥—遥视,并且实现防盗、防火及出入口管理，将实现真正意义上的“无人值守”。
为了加强对重变电站及无人值守变电站在安全生产、防盗保安、火警监控等方面的综合管理水平，实现创一流的目标，越来越多的电力企业正在考虑建设集中式远程图像监控系统。
它可以对各变电站的现场进行实时视频监控，将变电站的各被监视点，如主控制室,高压室、设备情况、断电器、隔离刀闸、室外场地等现场图像通过通讯网实时地传输到调度中心；同时可以按照多种方式进行数字录象，保存在服务器上供事后调用。
对重要变电站，局领导及调度人员可分别通过企业计算机网络,利用桌面微机,实时地对变电站进行视频监控或调用数字录象.近年来,电力公司在全省范围内逐渐建设计算机信息广域网，变电站的远程图象监控是构筑在计算机信息广域网的重要应用功能之一。
电力系统内各种生产设备类型复杂，数目巨大,地域分布广，人工维护困难。
同时,为适应减员增效和现代化管理的要求，对生产现场的闭路电视监控系统在可靠性、易用性及易维护性,尤其对远程监控方面提出了更高的要求.同时，电力系统的信息网络的建设质量和速度在各专网系统中是名列前茅的，这为基于网络视频监控的应用提供了良好的条件。
变电站视频及环境监控系统摄像机布点优化方案
变电站视频及环境监控系统摄像机布点优化方案南方电网公司系统运行部2014年12月一、前言目前,变电站视频及环境监控系统的应用已经较为普遍，基本满足了设备监视、应急指挥及演练、现场工作行为改进、安保与防盗等业务需求.但运行中发现，视频及环境监控系统还存在摄像机布点不合理、部分位置摄像机布置过多等问题。
为进一步提升变电站视频及环境监控系统的应用水平，公司系统部联合办公厅、设备部、安监部等部门对应用现状进行了调研,梳理了基本业务需求,形成优化布点方案。
二、配置原则摄像机的优化配置应综合考虑各业务部门对变电站视频及环境监控系统的基本需求，结合变电站视频技术发展现状，并兼顾摄像机等设备运维的安全性和便利性，具体原则如下：1、满足设备外观监视、巡视及应急指挥的基本需求。
支持全天候监视及恶劣天气情况下巡视站内主变压器、各电压等级配电装置、线路并联电抗等主要设备，以及全景监视变电站内主控室、继电器室、通信室、高压室、电容/电抗器室、蓄电池、站用电、曲折变、低压室等设备小室,应能辩识出设备是否悬挂异物、是否严重破损等外观状态。
对于精细化巡维、远程操作辅助监视等高级需求暂不考虑。
2、满足安保与防盗的需求.变电站出入口的监视应能够清晰辩识人员的体貌特征、进出机动车的外观和号牌,较大区域范围的监视应能辨别监控范围内人员活动情况。
3、满足应急演练及异常事件分析需求。
可有效录像，全天候图像记录应保留至少1个月，回放帧速不低于25帧/秒。
4、兼顾摄像机等设备维护检修的安全和便利性。
三、布点方案结合上述配置原则，对变电站变压器、电抗、配电装置、控制室、继保室等位置的摄像机布点进行优化，具体方案见表1。
四、典型示例以南方电网标准设计V1。
0中CSG—500B—P2典型变电站为例，站内全区及室内优化布点示意图分别见图1和图2。
表1优化后变电站视频及环境监控系统监控点布点方案对比表图1 室外场地摄像机优化布点示意图图2控制室、继电器室摄像机优化布点示意图。
变电站视频及环境监控系统的设计
测 系统 、消防 系统 等互 联 ，从而 实现 对 ｓ Ｆ数据 采
集 和 控制 。读 取消 防 系统 的告 警信 息 ，并 进 行视 频 联动 。
图１变电站视频及环境监控 系统结构示意
３ ． ３站端 系统功 能
● 规划与设计
６ ３
为 建 立 智能 化 的 视频 及 环 境 监 控 系统 ，提 高 变 电站 远 程 操作 的可 靠性 ，站 端 系 统需 具 备 如 下
６ ２
变 电站 视 频 及 环 境监 控 系 统 的 设计
故发 生 时 的变 电站 环境 数据 ，更 有利 于 对 事 故发 生 的分 析 。 ３ 现 场操 作 指 示 。变 电站 的各 种操 作 比较 繁 ） 琐 ，一 般 用 “ 防 ”闭 锁 系统 来 防止 误 操 作 。在 五
器和 湿度 传感 器应 以４ ２ ｍ ～ ０ Ａ方式 直接输 出 ，可以
行 主管授 权 。
３ 站 端 系统结 构 ． ２ 站 端 系统 配 置 站 端 处 理 单 元 、 视 频 监 控 设
采取 直 接 接入 视 频 处理 单 元 的方 式 ，或 由网络 摄
像机 转换 成数 字信 号后再 通过 Ｒ ４ ５２２ 入视 频 Ｓ ８／３接
ｕ ｓ Ｉ ，主 要 考 虑 设 备端 的 电源 防雷 。室 外 摄 Ｐ ｇ出 像机 的 设 备 端和 进 入 室 内 配 电箱 的 一端 均 配 置 电
３ 报 警及 报 警 联动 。通 过设 置 在 现场 的各 种 ） 探 头 ，监 视 现 场 的 各 种 情 况 。 当 发 生 监 测 报 警 时 ，系统 自动 将相 应 的 摄 像机 切 换 到 监视 器 和 计 算 机上 ，并控 制相 应 的输 出设 备 动 作 。此 外 ，也 可 以接 受 当地 监 控 系 统 的报 警 信 息 ，并 指 定 相应 摄 像机 进 行录 像 ，以备 事 故 调 查 。 当 同时 发生 多 点监 测 告 警时 ，按 告 警级 别高 低优 先 和 时 间优 先 的原 则 进行 上 传 、存 储 。告 警 录像 可 以 用 告警 信 息为索 引进 行检索 和 回放 。
(最新版)视频监控系统优化方案
(最新版)视频监控系统优化方案1. 引言随着科技的不断发展，视频监控系统在公共安全、交通管理、商业监控等领域发挥着越来越重要的作用。
然而，在实际应用中，视频监控系统仍存在一些问题，如图像质量不佳、存储空间不足、数据分析困难等。
为了提高视频监控系统的性能，本方案提出了一套全面的优化措施。
2. 系统概述视频监控系统由摄像机、传输设备、存储设备、显示设备和管理软件等组成。
本次优化方案主要针对这些组成部分进行改进。
3. 优化措施3.1 摄像机升级- 提高分辨率：采用更高分辨率的摄像机，确保监控画面清晰；- 优化镜头：选用高品质的光学镜头，提高监控范围和细节表现；- 增加夜视功能：采用红外或热成像摄像机，确保夜间监控效果；- 支持智能识别：引入人脸识别、车牌识别等智能算法，提高监控效率。
3.2 传输设备优化- 采用高清传输技术：提高视频传输带宽，确保图像质量；- 优化网络架构：采用有线与无线网络相结合的方式，提高监控范围；- 加密传输：确保视频数据在传输过程中的安全性。
3.3 存储设备优化- 采用大容量硬盘：提高存储空间，延长录像保存时间；- 引入分布式存储：提高数据存储的可靠性和稳定性；- 支持数据备份：定期进行数据备份，防止数据丢失。
3.4 显示设备优化- 高亮度、高分辨率显示器：确保监控画面清晰可见；- 多画面显示技术：同时显示多个监控画面，提高监控效率。
3.5 管理软件优化- 支持多平台访问：提供PC、手机等多种访问方式；- 数据分析和智能报警：实现视频数据的实时分析，及时发现异常情况；- 易于操作：简化操作界面，提高用户体验。
4. 实施计划- 阶段一：调研和评估现有视频监控系统，确定优化方向；- 阶段二：选购合适的设备和软件，进行系统升级和改造；- 阶段三：对优化后的系统进行测试，确保各项功能正常运行；- 阶段四：培训操作人员，提高系统使用效率。
5. 预期效果- 图像质量提升：监控画面更清晰，细节表现更佳；- 监控范围扩大：提高监控覆盖范围，增加监控点；- 数据处理能力提升：实现实时数据分析，提高监控效率；- 系统安全性增强：确保数据传输和存储的安全性。
变电站综合智能化视频监控技术设计方案
变电站综合智能化视频监控技术设计方案1.概述本方案描述了所需现场（室内、室外）视频图像监控、周界防范报警、110kv开关（刀闸）遥信位移视频联动，实现本地综合智能视频监控系统、物体运动检测视频图像联动等方面技术解决方案的构建。
2.设计目标➢变电站工作人员对全站现场及设备运行情况进行监控；➢适应全天候有效图像视频监控：雾天夜间无光，能见度不低于10米，大雨及雨天以下。
➢实时检测墙壁交叉口（非法交叉口）。
相应的报警信号将触发视频监控系统的摄像头录像，同时在变电站的视频监控背景显示屏上实时联动画面，并有声光报警。
系统记录并保存场景图像信息。
➢遥信位移监测系统联动。
视频图像监控系统集成视频联动控制器根据遥控系统传来的110KV开关（刀开关）遥控信号位移信息，控制相应的摄像机到相应的监控预设位置，抓取相应的摄像机显示的近景图像信息。
设备或灯，并保存。
➢根据需要布防特定区域（如维修工作区域），系统对进入布防区域的物体进行运动检测，并控制摄像头进行跟踪、监控和记录。
三、设计标准GBJ115-87 工业电视系统工程设计规范GB50198-9 4 民用闭路电视系统工程技术规范GB 12322-90通用电视设备可靠性试验方法GB 12 663-2001 防盗报警控制器通用技术要求IEC364-4-41 保护接地和防雷接地标准GB/T 14429-93 遥控设备和系统术语ISO/IEC 14496-2 MPEG4 视频和音频编解码器标准 - 视听对象编码（第6部分）。
ITU H.26 4 视频和音频编解码器标准DL 476-92 电力系统实时数据通信应用层协议IEC60870-5-101 基本遥控任务配套标准IEC608 70-5-103 继电保护设备信息接口支持标准IEC60870-5-104 遥控网络传输协议IEEE802.3 10BASE-T 以太网接口标准IEEE802.3U 100BASE-TX 快速以太网接口标准4. 设计的基本原则在构建整个系统时，我们本着技术先进、系统实用、结构合理、产品主流、成本低、维护少的基本原则进行系统建设。
变电站视频监控系统施工方案
变电站视频监控系统施工方案一、项目背景随着城市经济的发展和电力系统的改造，变电站的数量和规模逐渐增加，对变电站的安全管理和监控需求也越来越高。
视频监控系统作为一种重要的安全管理手段，在变电站中起到了关键的作用。
本文将就变电站视频监控系统的构成、功能、施工流程及技术要求等方面进行详细的叙述。
二、施工方案1.设备选择及布局根据变电站的规模及需求，选择高清摄像机、网络视频存储器、网络传输设备等视频监控设备。
合理布局监控点位，保证全方位的监控覆盖，同时考虑到设备的防尘、防水、抗震等特性，保证设备的正常运行。
2.系统构成（1）摄像机：摄像机作为视频监控系统的核心，应选择高清分辨率、夜视功能强大的摄像机，安装于变电站的关键区域，如变压器室、配电室、进出口等。
（2）监控中心：监控中心是整个视频监控系统的核心控制中心，用于实时监控、录像存储和播放回放等功能。
监控中心应选择功能强大、稳定可靠的设备，具备高清画质、多路同时播放、智能识别等功能。
（3）存储设备：存储设备用于存储监控摄像头的视频数据，应选择大容量、高速稳定的存储设备，保证视频数据的有效保存和及时检索。
（4）传输设备：传输设备用于将摄像机采集到的视频信号传输到监控中心，应选择高速、稳定的传输设备，保证视频信号的及时传输和完整性。
3.施工流程（1）工程准备：确定方案，制定施工计划，采购所需设备，准备施工材料。
（2）安装设备：根据布局图，进行摄像机、监控中心、存储设备及传输设备的安装。
（3）调试设备：完成设备安装后，进行设备的电气接线、网络接入和系统调试等工作，确保设备正常运行。
（4）测试验收：对已完成的视频监控系统进行测试和验收，包括图像清晰度、传输稳定性等方面的测试。
4.技术要求（1）系统安全性要求：保证视频监控系统的安全性，确保不被非法侵入和恶意破坏。
（2）系统稳定性要求：保证视频监控系统长时间稳定运行，不出现卡顿、画面模糊等问题。
（3）图像清晰度要求：摄像机应具备高清晰度，确保视频图像清晰、细腻，便于监控人员观察和分析。
如何优化监控系统的布线和设备配置
如何优化监控系统的布线和设备配置随着科技的不断发展，监控系统在各个领域得到了广泛应用。
无论是企业、学校、医院还是住宅小区，都离不开监控系统的保障。
然而，监控系统的布线和设备配置对于系统的性能和稳定性至关重要。
本文将介绍如何优化监控系统的布线和设备配置，以提高系统的效果和可靠性。
一、布线优化1. 确定监控区域：在进行布线之前，首先需要确定监控的区域范围。
根据实际需求，将监控区域划分为不同的区域，如室内、室外、楼层等。
这样可以更好地规划布线方案。
2. 选择合适的布线方式：根据监控区域的特点和需求，选择合适的布线方式。
常见的布线方式有有线布线和无线布线。
有线布线适用于固定的监控点，可以提供更稳定的信号传输；无线布线适用于移动的监控点，可以提供更灵活的布局。
3. 合理规划布线路径：在进行布线时，需要合理规划布线路径，避免信号干扰和线缆过长导致信号衰减。
同时，还要考虑布线的美观性和安全性，避免线缆暴露在外面，容易被破坏或者造成安全隐患。
4. 使用高质量的线缆和连接器：选择高质量的线缆和连接器可以提高信号传输的质量和稳定性。
优质的线缆和连接器具有良好的屏蔽性能和抗干扰能力，可以减少信号损失和干扰。
5. 避免电磁干扰：在布线过程中，需要注意避免电磁干扰。
将监控线缆与电源线、高压线等隔离开，避免信号受到干扰。
同时，还可以使用屏蔽线缆和屏蔽设备来减少电磁干扰。
二、设备配置优化1. 选择合适的监控设备：根据实际需求和监控区域的特点，选择合适的监控设备。
不同的监控设备有不同的功能和性能，需要根据实际情况进行选择。
例如，室内监控可以选择固定摄像头，室外监控可以选择防水、防尘的摄像头。
2. 合理布置监控设备：在进行设备配置时，需要合理布置监控设备，以获取最佳的监控效果。
摄像头的安装位置应该能够覆盖监控区域的所有重要区域，同时避免死角和重叠区域。
可以根据需要调整摄像头的角度和高度，以获取更清晰的图像。
3. 考虑设备的互联互通：在配置监控设备时，需要考虑设备的互联互通。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电站视频及环境监控系统摄像机
布点优化方案
南方电网公司系统运行部
1、满足设备外观监视、巡视及应急指挥的基本需求。
支持全天候监视及恶劣天气情况下巡视站内主变压器、各电压等级配电装置、线路并联电抗等主要设备，以及全景监视变电站内主控室、继电器室、通信室、高压室、电容/电抗器室、蓄电池、站用电、曲折变、低压室等设备
小室，应能辩识出设备是否悬挂异物、是否严重破损等外观状态。
对于精细化巡维、远程操作辅助监视等高级需求暂不考虑。
2、满足安保与防盗的需求。
变电站出入口的监视应能够清晰辩识人员的体貌特征、进出机动车的外观和号牌，较大区域范围的监视应能辨别监控范围内人员活动情况。
3
4
表1优化后变电站视频及环境监控系统监控点布点方案对比表。
