PDS300局部放电检测仪使用说明书
局放仪使用说明书
(一)
局部放电现象存在多样性特征，发生放电时，不仅辐射出电磁波信号，也会出现声波发射现象，局部放电部分能量会以声波的形式向周围传播。利用超声波传感器即可测试这些声脉冲，从而也可反映局部放电的状况。通过测试局部放电信号中声波特征的方法称为超声波法。
开关柜内部放电过程中会产生声波。放电产生的声波的频谱很宽，可以从几十赫兹到几十兆赫兹，其中频率低于20 kHz 的信号能够被人耳听到，而高于这一频率的超声波信号必须用超声波传感器才能接收到。
不供
2
开关柜
TEV传感器
供电
超声波传感器
供电
非接触式
3
电缆头
声电组合探测器
供电
4
GIS
超声波传感器
供电
接触式
UHF传感器
供电
本仪器采用自动或手动记录保存试验数据和瞬态放电波形，提供后期数据分析参考。
二、
(一)
通道数
2/4个电信号接口，1个外同步接口
采样率
最大200MSa/s
采样精度
12bit
量程范围
100dB
量程切换
0-9共10档
频带范围
1Hz-60MHz
本量程非线性误差
5%
检测灵敏度
≥5pC（实验室条件下）；≥10pC（现场条件下）
可以在高压开关柜壁箱外侧安放超声波传感器，来侦听放电产生的超声波声音。
(二)
当开关柜的对地绝缘部分发生局部放电时，高压带电导体对接地金属壳之间就有少量电容性放电电量，这种电容性放电电量的特点是电量很小（几兆分之一库伦），持续时间很短（几纳秒）。由于放电点在开关柜内部，电磁波产生的电压脉冲在金属外壳内表面传播，被金属外壳所屏蔽。如果屏蔽层是连续的，则无法在外部检测到放电信号。实际上，屏蔽层通常在金属箱体的接缝处、气体开关的绝缘衬垫、垫圈的连接处、电缆绝缘终端等部位因破损而导致不连续。当电压脉冲通过这些不连续处时，将通过这些通道传播出去，然后沿着金属壳外表传到大地，同时在开关柜的金属箱体上产生一个暂态对地电压（一般在几十毫伏到几伏，而且时间只能维持几纳秒），可以在运行中的开关柜金属外箱壳上放置电容耦合式传感器来检测这个信号。
局部放电检测仪操作规程

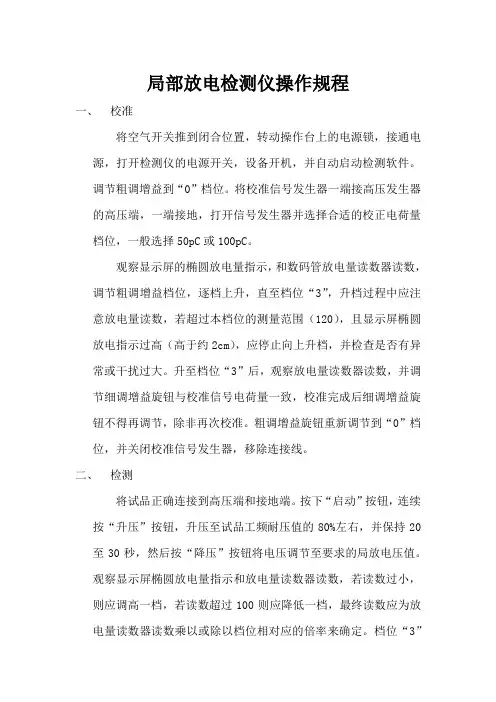

局部放电检测仪操作规程一、校准将空气开关推到闭合位置，转动操作台上的电源锁，接通电源，打开检测仪的电源开关，设备开机，并自动启动检测软件。
调节粗调增益到“0”档位。
将校准信号发生器一端接高压发生器的高压端，一端接地，打开信号发生器并选择合适的校正电荷量档位，一般选择50pC或100pC。
观察显示屏的椭圆放电量指示，和数码管放电量读数器读数，调节粗调增益档位，逐档上升，直至档位“3”，升档过程中应注意放电量读数，若超过本档位的测量范围（120），且显示屏椭圆放电指示过高（高于约2cm），应停止向上升档，并检查是否有异常或干扰过大。
升至档位“3”后，观察放电量读数器读数，并调节细调增益旋钮与校准信号电荷量一致，校准完成后细调增益旋钮不得再调节，除非再次校准。
粗调增益旋钮重新调节到“0”档位，并关闭校准信号发生器，移除连接线。
二、检测将试品正确连接到高压端和接地端。
按下“启动”按钮，连续按“升压”按钮，升压至试品工频耐压值的80%左右，并保持20至30秒，然后按“降压”按钮将电压调节至要求的局放电压值。
观察显示屏椭圆放电量指示和放电量读数器读数，若读数过小，则应调高一档，若读数超过100则应降低一档，最终读数应为放电量读数器读数乘以或除以档位相对应的倍率来确定。
档位“3”倍率为1，相邻档位倍率为10，档位“2”倍率为10，档位“4”倍率为0.1，其他各档位倍率按此类推。
读取放电量数据后，重新将增益粗调旋钮调至档位“0”，逐步降低电压，直至“零位”指示灯亮起，按下“停止”按钮。
用放电棒的导电部位碰触试品高压端进行放电。
在此项完成前禁止任何人员靠近试品以及高压发生器。
三、维护保养使用完毕后，关闭局放检测仪电源，关闭操作台电源锁，将空气开关扳至断开位置。
用防尘布改好操作台。
日常使用应对操作台和高压发生器除尘清洁，并保持干燥。
放电测试仪使用方法
放电测试仪使用方法
放电测试仪是一种用于检测电气设备绝缘性能的测试仪器。
它可以测
量设备在高压条件下的绝缘强度，以判断其是否符合安全标准。
下面
是放电测试仪的使用方法：
1. 准备工作
首先，需要将放电测试仪连接到电源并打开开关。
然后，将测试仪的
探头连接到需要进行测试的设备上。
在连接探头之前，应该先检查探
头是否干净，以避免影响测试结果。
2. 进行测试
接下来，可以开始进行测试了。
在进行测试之前，应该先设置好所需
的参数，例如测试时间、电压等级等。
然后按下开始按钮启动测试。
在进行测试时，应该保持安静并避免触碰探头或设备。
如果出现异常
情况（例如设备发生火花或冒烟），应立即停止测试并采取相应措施。
3. 分析结果
当测试结束后，可以查看结果并进行分析。
如果设备通过了测试，则可以认为其绝缘性能良好；如果未通过，则需要进一步检查并采取修复措施。
4. 维护保养
最后，在使用完放电测试仪后，应该及时对其进行清洁和维护保养。
例如，可以使用干净的布将测试仪表面擦拭干净，并定期进行校准和维修。
总之，放电测试仪是一种非常重要的测试仪器，它可以帮助我们检测电气设备的绝缘性能，保障人员和设备的安全。
在使用时，需要严格按照说明书和操作规程进行操作，并注意安全事项。
0402局部放电在线监测说明书

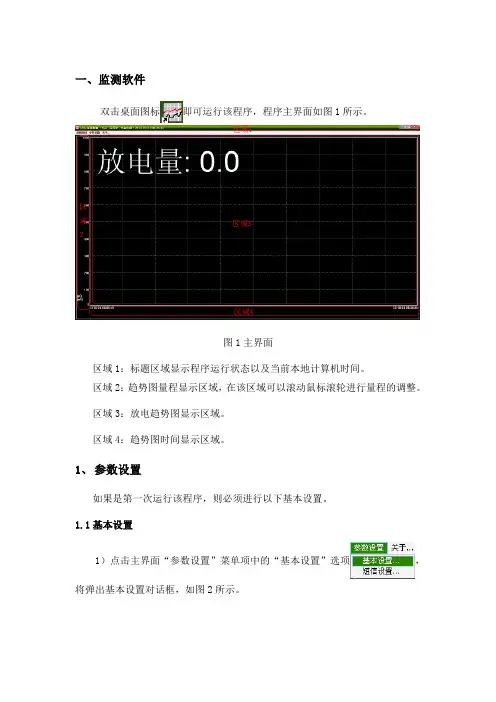

一、监测软件双击桌面图标即可运行该程序，程序主界面如图1所示。
图1主界面区域1：标题区域显示程序运行状态以及当前本地计算机时间。
区域2：趋势图量程显示区域，在该区域可以滚动鼠标滚轮进行量程的调整。
区域3：放电趋势图显示区域。
区域4：趋势图时间显示区域。
1、参数设置如果是第一次运行该程序，则必须进行以下基本设置。
1.1基本设置1）点击主界面“参数设置”菜单项中的“基本设置”选项，将弹出基本设置对话框，如图2所示。
图2 基本设置在图2所示的区域1中输入站点名称、趋势图时长、记录间隔、是否提示等信息后点击“保存”按钮进行保存，区域1如图3所示。
图3 站点名称及运行参数设置2）点击图2所示的区域2中的“添加”按钮将弹出添加设备对话框，如图4所示，在该对话框中输入名称、数据源、通道数目并确定即可。
在这里需要注意的是设备名称前两个字符不要和其他设备重复，以便短信模块发送短信时做为标识加以区分，例如“变压器A相”可以缩写为“BA”，“电抗器A相”缩写为“DA”，依此类推。
图4 添加设备界面对已经添加完毕的设备可以点击“编辑”按钮或者双击设备列表中某一条记录弹出编辑设备对话框，在该对话框中可以修改设备的名称以及数据源，如图5所示。
图5 编辑设备点击区域2中的“删除”按钮可以删除选定的设备，如图6所示。
图6 删除设备3）点击图2区域3中的“添加”按钮将弹出添加通道对话框，在该对话框中可以设置通道名称，颜色以及警告阈值，如图7所示。
图7 添加通道点击图7中“颜色”标签后的矩形区域将弹出颜色选择框设定通道颜色，如图8所示。
图8 颜色选择在图2区域3中，选中某一通道列表中的记录，点击“编辑”按钮或者双击通道列表中某一条记录将弹出编辑通道对话框，在该对话框中可以修改该通道名得配置信息并可以将设置应用到所有通道，如图9所示。
图9 编辑通道点击图2区域3中的“删除”按钮可以删除选定的通道，如图10所示。
图10 删除通道经过如上一系列配置后程序基本设置界面将为下图所示：图11 设置结束1.2短信设置点击图1主界面“参数设置”菜单项中的“短信设置”选项，弹出设置对话框相关设置内容，如图12所示：图12 短信设置1）将序号前打上勾即可输入想要接收信息的手机号码。
局部放电检测仪使用说明
局部放电检测仪一、概述局部放电检测仪是近年来新研制生产的又一新颖局部放电检测仪。
广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。
本仪器检测灵敏度高，试样电容复盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。
仪器经适当定标后能直读放电脉冲的放电量，指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。
本仪器是电力部门、制造厂商和科研院所等单位广泛使用的实用的局部放电测试仪器。
二、主要技术指标1．可测试品的电容量范围6PF--250μF2．检测灵敏度（见表一）表一输入单元序号调谐电容单位灵敏度（微微库）（不对称电路）1 6-25-100 微微法0.022 25-100-400 微微法0.043、放大器频带：①低端：10KHZ、20KHZ、40KHZ任选②高端：80KHZ、200KHZ、300KHZ任选4、放大器增益调节：粗调六档，档间增益20±1 db;细调范围>20db。
5、时间窗：①窗宽：可调范围15°～150°;②窗位置：每一窗可旋转0°～170°；③两个时间窗可分别开或同时开。
6、放电量表：①指针式表头：对数刻度1-10-100 误差<±5%(以满刻度计)线性刻度0-1000 误差<±5%(以满刻度计)②数字表头：以3½LED数字表显示0-100.0 误差<±5%(以满刻度计)7、椭圆时基：①频率50HZ、100HZ、150HZ、200HZ、400HZ。
②椭圆旋转：以30°为一档，可作120°旋转。
③显示方式：椭圆——直线。
④高频时基椭圆可按输入电压（13∽275V）调节至正常大小，其摄取功率<1伏安。
8、试验电压表：①量程：100KV（可扩展）②显示：3½数字电压表指示③精度：优于±5%（以满刻度计）9、内、外零标功能10、体积：500*500*210（宽*深*高）mm311、重量：约18kg。
局部放电测量指导书

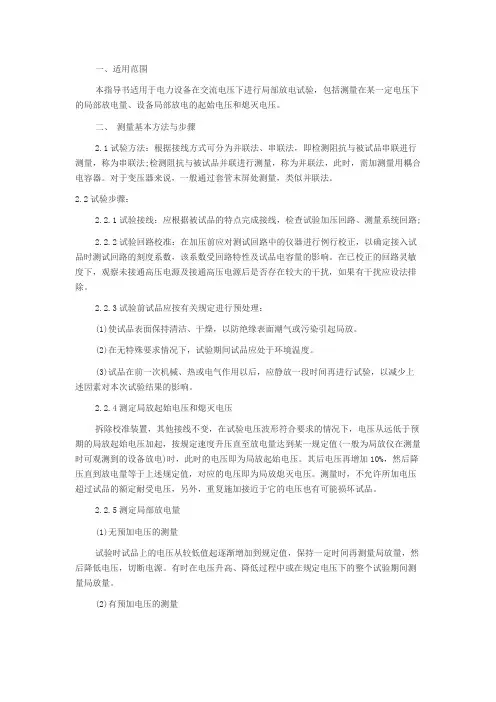

一、适用范围本指导书适用于电力设备在交流电压下进行局部放电试验，包括测量在某一定电压下的局部放电量、设备局部放电的起始电压和熄灭电压。
二、测量基本方法与步骤2.1试验方法：根据接线方式可分为并联法、串联法，即检测阻抗与被试品串联进行测量，称为串联法;检测阻抗与被试品并联进行测量，称为并联法，此时，需加测量用耦合电容器。
对于变压器来说，一般通过套管末屏处测量，类似并联法。
2.2试验步骤：2.2.1试验接线：应根据被试品的特点完成接线，检查试验加压回路、测量系统回路;2.2.2试验回路校准：在加压前应对测试回路中的仪器进行例行校正，以确定接入试品时测试回路的刻度系数，该系数受回路特性及试品电容量的影响。
在已校正的回路灵敏度下，观察未接通高压电源及接通高压电源后是否存在较大的干扰，如果有干扰应设法排除。
2.2.3试验前试品应按有关规定进行预处理：(1)使试品表面保持清洁、干燥，以防绝缘表面潮气或污染引起局放。
(2)在无特殊要求情况下，试验期间试品应处于环境温度。
(3)试品在前一次机械、热或电气作用以后，应静放一段时间再进行试验，以减少上述因素对本次试验结果的影响。
2.2.4测定局放起始电压和熄灭电压拆除校准装置，其他接线不变，在试验电压波形符合要求的情况下，电压从远低于预期的局放起始电压加起，按规定速度升压直至放电量达到某一规定值(一般为局放仪在测量时可观测到的设备放电)时，此时的电压即为局放起始电压。
其后电压再增加10%，然后降压直到放电量等于上述规定值，对应的电压即为局放熄灭电压。
测量时，不允许所加电压超过试品的额定耐受电压，另外，重复施加接近于它的电压也有可能损坏试品。
2.2.5测定局部放电量(1)无预加电压的测量试验时试品上的电压从较低值起逐渐增加到规定值，保持一定时间再测量局放量，然后降低电压，切断电源。
有时在电压升高、降低过程中或在规定电压下的整个试验期间测量局放量。
(2)有预加电压的测量试验时电压从较低值逐渐升高，超过规定的局放试验电压后升到预加电压，维持一定的时间，再降到试验电压值，又维持规定时间，然后按给定的时间间隔测量局放量。
局部放电测试仪说明书
局部放电测试仪说明书尊敬的顾客感谢您购买本公司HTJF-H局部放电检测系统。
在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
一年（包括一年）内如产品出现缺陷，实行免费维修。
一年以上如产品出现缺陷，实行有偿终身维修。
◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危2险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
武汉市华天电力自动化有限责任公司请勿在易爆环境中操作。
常用仪器仪表使用 局部放电测量仪
局部放电测量仪
局部放电测量仪
局部放电测量仪
一、局部放电测量仪的使用方法
（1）开启仪器； （2）进入主界面选取所需模式； （3）测试前对局部放电测量仪进行检查； （4）将传感器整体贴近所测位置进行测量； （5）退出，关闭仪器。
局部放电测量仪
二、局部放电测量仪的保养
局部放电测量仪需按照以下要求进行保养： （1）严格按说明书要求，在温度、湿度、粉尘、振动、
电磁场等条件允许范围保存和使用。 （2）经过长时间存放的局部放电测量仪，应定期通电检
查和驱除潮气。 （3）经过长时间使用的局部放电测量仪，应按电气计量
要求，进行必要的检验和校正。
局部放电测量仪
（4）不得随意拆卸,调试局部放电测量仪，否则将影响 其灵敏度与准确性。
（5）应注意检查局部放电测量仪电池放电情况，不能使 用者，应及时更换。长时间不用的仪表，应取出表内电 池。
局部放电测量仪
主要培训内容
局部放电测量仪基本知识、使用、维护注意 事项。
局部放电仪பைடு நூலகம்
局部放电是指在绝缘的局部位置放电，它并不构 成整个绝缘的贯通性击穿。它包含三种放电形式：内部 放电（在介质内部）、沿面放电（在介质表面）、电晕 放电（在电极尖端）。局部放电测量仪基于地电波、超 声波、超高频及高频电流等检测原理和方法，测试设备 的局部放电情况。
谢谢
局部放电测试仪的操作使用
局部放电测试仪的操作使用
1. 在试验开始加压以前，试验人员必须详细而全面地检查一遍线路，以免线路接错。
测试仪器处的接地线是否与接地体牢固连接，若连接不牢或在准备工作时掐头去尾线被脚踢断，这将可能引起人身和设备事故。
2．对于连接线应避免将尖端暴露在外，防止尖端电晕放电，尤其对于电压等级较高的局部放电试验，必要时要加粗高压连接线及加装防电晕罩，减小因场强过高引起的电晕放电。
屏蔽罩不能与试品的瓷裙相接触。
3. 一般情况下，在试验过程中，被试品在耐压、预升压时局部放电量都比正常值大很多，此时仪器的仪表必然会超出满刻度。
为防止仪器损坏，应将仪器的增益粗调旋钮逆时针旋转一档或更多档，以不超出满刻度为标准。
当电压降至测量电压时，再将增益粗调开关顺时针旋转一档或更多档，以便记录测量值。
4. 校正电量发生器校正完毕后，一定要从高压端脱离，并关闭电源开关，且仪器的增益细调旋钮不可再调。
因增益粗调开关每相邻两档之间的关系是十倍，且档位有指示，故升压后根据放电量大小，可选择合适量程。
逆时针旋转时，每降一档量程扩大十倍；反之，顺时针时，量程缩小十倍。
5. 局部放电测试仪试验完毕后，应对整个测试系统再进行一次复查校正，验证是否与试验前所校正出的刻度系数相等，以免测试仪器或其它环节在试验过程中发生故障而使测试结果不对。
局部放电检测仪原理和使用说明
局部放电测试仪使用手册武汉四维恒通科技有限公司目录安全注意事项 (3)警告 (3)操作注意事项 (4)一、非侵入式局部放电活动检测 (5)二、技术参数 (7)三、结构布局 (9)四、使用操作 (11)4.1 主界面 (11)4.2 超声波测量程序 (12)4.3 TEV测量程序 (13)4.4 历史数据查看 (14)五、TEV读数说明 (16)六、使用条件 (25)七、符合声明 (25)8.1 保修 (26)8.2 范围 (26)九、售后服务 (27)安全注意事项本仪器用来检测中高压(MV/HV)设备中的局部放电源。
如果没有检测到放电，并不意味着中高压设备无放电活动。
放电源往往具有潜伏期，且绝缘性能也可能会由于局部放电以外的其它原因而失效。
如果检测到与中高压电力系统相连的设备中有相当大的放电，应该立即通知设备维护部门。
警告●本产品仅可用在地电位上使用。
●测试过程中，在启用探头之前应该确保电气仪器金属外壳接地。
●随时确保高压部分与仪器、探头和操作员之间的安全距离。
●严格遵守电力系统安全规则。
●闪电时切勿使用本产品。
●请勿在开机后立即进行测量。
●如环境改变，请通过重启来去除环境背景值●切勿对设备及探头进行机械撞击、振动、高温加热等操作。
●切勿在易爆环境中操作本产品。
●使用中如有不正常现象或使用上的疑问，切勿开启仪器，请直接联系厂家或代理商处理。
操作注意事项在使用TEV型产品时，必须遵守以下几点：1、从手机、RF 发射机、视频显示器以及无屏蔽的电子设备所产生的直流至1 GHz 频率范围内的强烈电磁干扰会影响读数。
将本产品放在离开任何导体表面至少1米处自由空间即可测量本地电磁场值。
2、在空间窄小的角落中使用时必须小心谨慎，因为临近其它的接地平面可以影响读数的精度。
尽可能在离金属体30cm 以上的距离(垂直距离)使用。
一、非侵入式局部放电活动检测1.1 概论局部放电不会使电极完全短路的电气放电。
这种放电的幅值通常都很小。
PDC系列便携式局部放电在线检测仪使用说明
PDC TM: PD Console Operator ManualPDC系列便携式局部放电在线检测仪使用说明1.1主要技术参数1.1.1采集硬件PDC使用高速数字采集卡记录局部放电数据。
采集和分析过程由便携式电脑控制。
便携式电脑及数字采集卡的规格，如下所示：＊采样频率100MS/s＊输入通道2个输入通道和1个触发通道＊数字内存4MB每通道＊处理速度 1.2Ghz英特尔双核处理器＊PC 内存1GB＊LCD显示器 1.1英寸彩色屏幕＊硬盘存储120GB1.1.2 电源输入PDC系统使用直流电池组。
如下所示：＊主机：1个可充电锂电池＊便携式电脑：1个可充电锂电池＊EM传感器：1个金属氢化物充电池1.1.3 附属设备＊EM传感器带宽 100kHz - 300Mhz.输入信号 100uV to 1V输入电压12V DC电缆1בBNC’型同轴电缆1米＊局部放电测试仪套件输入电压 110-230VAC频率47-63Hz电缆1×交流电源插头1.1.4 通信系统＊硬件PDC是一个由数据采集装置和PC整合于一体的系统。
远程控制通过数字采集卡上的PC卡接口完成。
＊软件操作系统：Win XP系统包含所有采集和分析软件。
2.安全准则：PDPAC用于测量高压设备局部放电。
局部放电测量只能由受过训练的主管人员进行。
如果检测到在高电压电源的系统区域有严重的局部放电，应立即通知相关负责人或部门。
在这种情况下，不可再对其他设备进行局放测量。
警告＊PDC仅可在接地状态下使用。
＊测试电气设备时, 请确保使用电磁波传感器（EM）前，设备金属外壳已接地。
＊保证PDC在测量之前安全接地。
＊在进行检测时，穿橡胶底的鞋和胶底运动鞋。
＊严格地遵守当地的安全程序。
＊不要做在雨、雷雨和易爆的环境中测量。
＊如果测量发现在有刺鼻的气味或存在异常高频率的噪音，请立即离开现场，并通知相关部门。
＊人员要远离高压设备，站在安全距离之外。
＊在任何测试点，工作人员不得接触任何带电部件，金属表面上或高电压设备上的任何金属点。
局部放电检测仪原理与使用说明
局部放电检测仪原理与使用说明局部放电是指在绝缘体内部或表面上由于电场强度超过局部击穿强度，导致的电荷释放现象。
在电力设备中，局部放电是一种常见的故障现象，它会导致绝缘体老化、击穿甚至设备烧毁。
因此，及早发现局部放电现象并进行处理非常重要。
此外，局部放电检测仪还可以通过数据处理和图像显示，提供故障诊断和预测功能。
它能够记录和存储检测数据，进行数据分析和趋势监测，为设备维护和管理提供科学依据。
使用局部放电检测仪需要注意以下几点：1.在使用前，应检查仪器的各项功能是否正常并进行校准。
确保仪器的准确度和稳定性。
2.在检测前，应对被测设备进行清洁，并确保设备处于安全断电状态。
避免任何可能的电击和伤害。
3.根据被测设备的特点和检测要求，选择合适的传感器，并正确安装在设备上。
确保传感器与设备的接触良好。
4.在检测过程中，应按照仪器的操作说明进行操作，并根据实际情况调整检测参数。
例如，增加或调整检测频率和采样速率，以提高检测灵敏度。
5.检测过程中，应密切观察仪器上的显示数据和报警提示。
一旦出现异常，应及时停止检测并进行故障分析。
6.检测完成后，应记录检测数据，并进行数据处理和分析。
通过对数据的比较和趋势分析，可以找出故障的原因和位置，并制定合理的维修方案。
总之，局部放电检测仪是一种重要的电力设备检测工具。
它能够快速、准确地检测电力设备中的局部放电现象，并提供故障诊断和预测的功能。
正确使用局部放电检测仪，可以帮助用户及时发现和处理设备故障，保证电力系统的安全运行。
局放仪使用说明书
TEV在线局放仪一、概述局部放电检测仪可配合使用特高频传感器、TEV传感器、声电组合传感器、超声传感器和宽频带电流互感器（HFCT）在线检测变压器、高压开关柜、GIS、电缆接头等高压设备的局部放电情况。
携带方便、测量快速，抗干扰能力强，便于现场使用。
其配置软件具有实时波形图、最大峰值显示、定位等功能，软件也可以详查分析某个相位波形，窗口随意放大和缩小，也可以对该段数据进行频谱分析，分析放电波形的频谱含量，使放电波形之间更具可比性，全面统计分析试验数据，减少试验中非稳定性因素对试验结果的影响。
本仪器采用自动或手动记录保存试验数据和瞬态放电波形，提供后期数据分析参考。
二、技术参数(一)技术特性(二)显示(三)存储(四)接口(五)通用说明(六)配置清单三、引用标准高压开关设备和控制设备标准的共用技术要求DL/T 5933.6kV～～40.5kV 交流金属封闭开关设备和控制设备DL/T 4043.6kV～～40.5kV 交流金属封闭开关设备和控制设备GB 3906局部放电测量GB/T 7354电力设备局部放电现场测量导则DL/T 417高电压试验技术 *部分：一般试验要求GB/T 16927.1 高电压试验技术第二部分：测量系统GB/T 16927.2 高电压试验技术第3 部分: 现场试验的定义及要求GB/T 16927.3四、变压器测量(一)超声波法检测原理当变压器内部产生放电信号时，除产生放电脉冲电流沿容性回路传输外，同时还会激发出机械波（超声波）信号通过变压器油向四周辐射传播。
虽然电力变压器的结构较为复杂，但是变压器的整个器身内充满了变压器油，而绕组、绝缘材料、支撑、夹件、引线等部件均浸在油中，由于变压器油为超声波的良好传播媒介，这为在箱壁外侧检测局放产生的超声信号提供了有力条件。
所以，在变压器的箱壁外侧安放超声波传感器可以接收到内部较大的放电信号。
(二)脉冲电流法检测原理(HFCT)由电力变压器的结构所决定，其绕组除匝间电容外还与铁心之间存在几百甚至几千皮法的分布电容，同时绕组与油箱间也存在上百皮法的分布电容。
高压开关柜局部放电在线监测系统 说明书
PD-RD300A 装置采用高频无线局部放电检测技术，能够探测并分析开关柜内局部放电信号的有无及发展趋势。
采用多路复用模块(MUX)后，单套PD-RD300A 装置可扩展为16通道。
而除单独使用PD-RD300A 装置实现局部放电监测外，还可以通过使用RS-422接口允许最多32台装置的堆叠使用，以实现更多数量的开关柜监测。
随PD-RD300A 一同提供的终端用户软件，允许用户远程读取监测数据并实现系统参数的远端设置。
此外通过该软件也可进一步实现监测数据的分析、管理及相关诊断。
高压开关柜局部放电在线监测系统(PDSurveillant:PD-RD300A)局部放电图形显示开关柜局部放电在线监测及诊断2D 图形显示3D图形显示高压开关柜的绝缘故障主要表现为外绝缘对地闪络击穿，内绝缘对地闪络击穿，相间绝缘闪络击穿，雷电过电压闪络击穿，瓷瓶套管、电容套管闪络、污闪、击闪、击穿、爆炸，提升杆闪络，CT 闪络、击穿、爆炸，瓷瓶断裂等。
各类绝缘缺陷发展到最终击穿，酿成事故之前，往往先经过局部放电阶段，局部放电的强弱能够及时反映绝缘状态，因此通过在线监测局部放电来判断绝缘状态为实现开关柜绝缘在线监测及诊断的有效手段。
PD-RD300A 型高压开关柜局部放电在线监测系统通过检测伴随局部放电而产生的电磁波辐射，系统扫描1010~~100MHz 频率范围内的电磁波辐射并自动确定现场局部放电的实际检测频率，随后将检测数据以局部放电脉冲簇计数方式显示。
－开关柜局部放电连续在线监测；－降低设备日常维护成本，避免设备突发性事故；－提供潜伏性故障早期报警（预防性维护），合理安排设备维修；数据管理PD PD-RD300A-RD300A 装置能够检测、分析并连续监测高压开关柜内的局部放电及其发展趋势技术规格功能信号装置●相位脉冲及幅值显示●通过MODEM 通讯方式实现数据远程访问及管理●装置自动保存数据可达一个月(基于8通道监测)●装置运行状态●报警信号●脉冲计数(PPS)●脉冲幅值水平●局部放电幅值●分布比例●Win 98/NT/2000/XP 操作系统操作系统GUI (图形用户界面)Windows 98/NT/2000/XP 系统类型通道数固定安装MUX:4通道、8通道、16通道天线类型：高频天线增益：2.1dB 带宽：10MHz~100MHz阻抗：75Ω通讯RS-232:15m (19,200bps)RS-422:1km (19,200bps)Modem:MODBUS (1,200bps)系统配置规格尺寸重量230(宽)x270(高)x56(深)mm 2.2kg电源要求工作温度-40~60°C操作系统110/240VAC50/60Hz,1A/0.5A●PD 脉冲信号检测●每个相位脉冲数分布的分析●自动噪音水平检测数据分析。
局放仪使用说明书
(一)
局部放电现象存在多样性特征，发生放电时，不仅辐射出电磁波信号，也会出现声波发射现象，局部放电部分能量会以声波的形式向周围传播。利用超声波传感器即可测试这些声脉冲，从而也可反映局部放电的状况。通过测试局部放电信号中声波特征的方法称为超声波法。
开关柜内部放电过程中会产生声波。放电产生的声波的频谱很宽，可以从几十赫兹到几十兆赫兹，其中频率低于20 kHz 的信号能够被人耳听到，而高于这一频率的超声波信号必须用超声波传感器才能接收到。
(二)
由电力变压器的结构所决定，其绕组除匝间电容外还与铁心之间存在几百甚至几千皮法的分布电容，同时绕组与油箱间也存在上百皮法的分布电容。当变压器的绕组等主绝缘回路中发生局部放电时，其产生的高频信号覆盖了从几十千赫兹到几十兆赫兹，甚至到千兆赫兹，由于几百皮法电容对于几百千赫兹以上的高频信号相当于通路，所以放电信号就会向所有与放电点有容性关系的回路中传播，其中一条回路必然包括铁心接地回路。所以在铁心接地线上安装高频电流互感器可有效接收变压器内放电信号。
检测频带
20k～1MHz
灵敏度
≤10 pC
三、
高压开关设备和控制设备标准的共用技术要求
DL/T 593
3.6kV～～40.5kV 交流金属封闭开关设备和控制设备
DL/T 404
3.6kV～～40.5kV 交流金属封闭开关设备和控制设备
GB 3906
局部放电测量
GB/T 7354
电力设备局部放电现场测量导则
不供
2
开关柜
TEV传感器
供电
超声波传感器
供电
非接触式
3
电缆头
声电组合探测器
供电
4
GIS
超声波传感器
局部放电检测仪使用说明
局部放电检测仪使用说明第一章引言1.1产品概述局部放电检测仪是一种用于检测电力设备中局部放电情况的仪器。
局部放电是电力设备中常见的故障现象之一，它会对设备的安全运行产生负面影响。
局部放电检测仪可以通过对电力设备进行在线检测，及时发现局部放电故障，确保设备的安全运行。
1.2主要特点-高精度测量：局部放电检测仪采用先进的测量技术，能够实时准确地测量电力设备中的局部放电情况。
-多功能操作：局部放电检测仪具有多种操作功能，如数据采集、数据分析和故障诊断等，能够满足不同用户的需求。
-可靠稳定：局部放电检测仪采用高品质的材料和先进的制造工艺，确保仪器的可靠性和稳定性。
-易于使用：局部放电检测仪的操作界面友好，菜单简单明了，用户只需按照提示进行操作即可完成相应的功能。
第二章产品配置2.1主机2.2传感器2.3数据线2.4电源线第三章使用方法3.1准备工作将局部放电检测仪主机、传感器、数据线和电源线准备齐全。
3.2连接传感器将传感器的接口与主机的相应接口进行连接，确保连接稳定。
3.3连接电源将电源线的插头插入电源插座，将另一端连接至主机。
3.4开机操作按下主机上的电源开关，待主机显示屏显示正常后，即可进行仪器的操作。
3.5选择功能根据需要选择相应的功能，如数据采集、数据分析和故障诊断等。
3.6数据采集选择数据采集功能后，按照显示屏上的提示，对被测设备进行数据采集。
3.7数据分析选择数据分析功能后，将采集到的数据传输至主机，按照提示进行数据分析。
3.8故障诊断选择故障诊断功能后，将采集到的数据传输至主机，按照提示进行故障诊断。
第四章注意事项4.1使用前需了解被测设备的基本情况，包括设备类型、工作环境和故障历史等。
4.2使用仪器时需佩戴相关的防护措施，如手套、手指套等。
4.3使用仪器时需保持设备和仪器之间的良好连接，避免连接松动或断开造成数据不准确。
4.4使用仪器时需避免在高温、高湿、强电磁干扰等恶劣环境下操作。
4.5使用仪器时需按照操作手册的步骤进行操作，不得随意拆卸或更改仪器的部件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品编号：PDS 300局部放电检测仪使用说明书奥达科技有限公司目录1.产品概述 (2)1.1应用领域 (3)1.2产品特点 (3)1.3技术指标 (3)1.4配置 (4)2. 产品外观 (4)3. 产品使用 (5)3.1连接天线和传感器 (5)3.2接入工频同步信号 (5)3.3连接电源线 (5)3.4开机 (5)3.5运行客户端软件 (6)3.5.1查看服务器主机状态 (6)3.5.2点对点测量模式 (7)3.5.3自动测量模式 (11)3.5.4刷新无线网络 (11)4. 产品维护 (11)4.1注意事项 (11)4.2 服务器检测 (12)4.3客户端检测 (12)4.3.1网络设置 (12)4.3.2软件安装与卸载 (15)5. 名词术语 (14)1. 产品概述1.1应用领域局部放电检测仪用于检测电力系统油浸式变压器，互感器与GIS等设备的绝缘中是否存在局部放电以及分析局放的严重程度。
通过测量局部放电产生的超高频(UHF)和超声波(AE)信号脉冲，对脉冲特征进行统计，用多种图谱直观地表达放电信号的幅度、相位、产生频度以及放电的发展趋势，达到测量局部放电信号的特征，并且识别局部放电信号类型的目的。
通过现场应用PDS300对设备进行测量，可以在设备运行的同时进行在线检测和诊断，判断设备是否需要停止运行。
1.2产品特点支持双通道联合测试：接入一路UHF信号和一路AE信号；如果用户有需要，可以方便的扩展升级到两路UHF信号接入。
UHF通道自动选频功能：用户在测量前可以先选择在400MHz~1600MHz范围内进行频谱扫描，这样可以预先判断出有无可疑的放电信号产生，并且测量出可疑放电信号的平均幅度，系统自动为您选择好信噪比最高的测量频段。
独特的脉冲峰值捕获技术和浮动电平机制：在掌握测量系统的本底噪声的同时，有效的滤除无用的噪声数据，捕获有用的放电脉冲。
高分辨率海量数据记录：采样点间的时间间隔是50ns, 单次测量时间最长可达无间断2天。
多种图谱表达放电脉冲：多角度多尺度的展示放电脉冲幅度，相位，出现频度和发展趋势，为放电脉冲识别奠定基础。
智能判断功能：利用提取的特征参数对放电脉冲进行识别，识别出放电类型。
支持WIFI（无线局域网）组网：配置的笔记本作为客户端通过WIFI技术与测量主机建立连接，客户端远程控制测量主机进行测量，数据流通过无线网络实时发送到客户端，客户端对数据进行分析显示。
默认支持点对点通信，也可以扩展到多点间通信。
1.3技术指标测量灵敏度：动态范围70dB；测量频带：UHF通道中心频率可在400MHz~1600MHz范围内任意选择，带宽可选50MHz或25MHz, AE通道的频带可在20~200KHz/20~100KHz/60~200KHz/60~100KHz这四种区间内任选一种；采样指标：双通道独立AD采集存储，采样率为20MSps,AD位数12位。
同步信号：有外同步和内同步两种方式。
同步信号频率范围20~500Hz,同步信号电压幅度为10~240VWIFI天线：802.11g标准高增益天线，传输速率最大54Mbps,无遮挡最大无线传输有效测量半径100米。
1.4配置PDS300局部放电检测仪1台；XX型笔记本电脑1台；UHF定向天线1个；AE 声发射探头1个；外置式信号调理放大器1个；同步信号线1根；标准电源线1根；2. 产品外观XX型笔记本电脑安装有客户端软件，启动后自动与服务器建立网络连接，测量数据实时在客户端上显示，用户在客户端软件上操作就像在服务器上操作一样方便。
3. 产品使用3.1连接天线和传感器将UHF定向天线接入到仪器的UHF通道输入，将AE探头与调理放大器连接后接入到仪器的AE通道。
3.2接入工频同步信号工频同步信号可以直接从电源输入220V上获取，也可以选择接入外同步信号。
只需要简单的通过面板上的船型开关进行切换。
检查同步信号切换开关位置，默认开关位置掷向“电源频率”一侧。
这样整个测量过程不需要外接同步信号，仪器直接将电源频率作为同步信号频率。
如果需要接入外部的同步信号，先将同步信号切换开关位置掷向“外同步”一侧，再将标配的同步信号线接头处缺口朝上，直接接入前面板上的同步信号插头。
3.3连接电源线将电源线与后面板220V电源输入插口连接，并把接地线与接线柱相连接。
如果WIFI 天线没有接入，也需要一并连接好。
3.4 开机按下后面板的电源开关按钮，仪器将进入开机状态，此时仪器电源灯点亮，状态灯和网络通信灯闪烁一下。
等待半分钟，当状态灯变成绿色，表明仪器已经处于待机状态；当网络通信灯变成绿色时，表明与客户端已经建立点对点连接。
具体代表状态见下表电源灯状态灯网络通信灯代表状态仪器没有上电仪器正在进行初始化操作仪器处于待机状态，网络已经连通仪器处于待机状态，网络连接断开状态灯闪烁表示仪器处于采集状态，网络灯闪烁表示网络连通，并且正在传输数据可能处于各种状态仪器已经初始化成功，但是服务器软件没有运行3.5运行客户端软件用户应该先启动PDS300网络监控软件准确获知服务器主机是否在线的状态后，再运行PDS测量分析软件进行局放的测量。
在笔记本电脑桌面上双击图标“PDMonitor”，即可启动PDS300网络监控软件。
软件启动后立即搜索整个网络，把搜索到的服务器主机在列表中显示。
用户也可点击“刷新网络列表”按钮重新搜索整个网络。
3.5.1查看服务器主机状态在列表中显示了网络中存在的服务器主机信息，包括仪器名称，IP地址，服务器状态(在线/离线/网络错误/网络超时)，仪器状态(待机/正在采集/停止采集/自动运行)，通道类型（UHF+AE/UHF+UHF）。
用户选中列表中某一项存在的服务器，双击即运行PDS测量分析软件并进入点对点测量模式。
如果用户已经确认服务器主机已经与客户端连接，也可以直接点击桌面上的PDS图标直接运行PDS测量分析软件进入点对点测量模式。
3.5.2 点对点测量模式在点对点测量模式下，用户可以在客户端操作PDS测量分析软件，可对远程服务器进行远程控制，就好像服务器主机在本地一样。
数据流与控制流都通过无线局域网进行实时传输，数据分析，显示和存储都在客户端完成。
3.5.2.1参数设置在启动测量前，可以针对本次测量的实际需求，适当的配置两个通道的测量参数。
一旦配置好参数后，参数就自动保存到配置文件中，不必每次测量前都进行配置。
用户不进行参数设置，软件将采用默认的缺省参数。
启动软件后选择菜单项“测量->测量参数设置”后，可以在弹出的测量参数对话框中进行参数设置。
设置的内容：●是否启用该通道测量（启用/不启用）如果设置为启用，则主界面上将显示该通道的所有测量数据，反之，则不显示该通道的测量数据。
注意：至少启用一个通道参与测量●通道量程（30mV/3mv/0.3mV)在开始测量前，用户可以根据测量信号的幅度大小范围选择一个适当的测量量程，使信号在此量程范围之内为准。
如果用户事先不清楚待测信号的具体幅度范围，建议选择最小量程进行高灵敏度测量，如果发现待测信号超出量程范围，则终止测量并调高量程，再次进行测量，使信号在此量程范围之内为准。
这样使测量结果具有最高的幅度分辨率。
●UHF频带中心频率(400MHz-1600MHz)与带宽(25MHz/50MHz)用户可以手工选择UHF接收机的中心频率与带宽参数，这样可以确定UHF接收机的测量频带范围。
比如用户选择中心频率为500MHz，带宽25MHz,则此次UHF通道测量频带范围为[487.5MHz – 512.5MHz]。
●AE通道带宽([20KHz-200kHz]/[20kHz-100kHz]/[60kHz-200kHz]/[60kHz-100kHz])用户可以选择以上4个档位，在开始测量前对采集卡上AE通道带通滤波器的频带宽度进行设置。
●传感器标定（仪器出厂时已配置）通道对应信号放大器的斜率和偏移参数，出厂时已经配置，用户不能进行更改。
●脉冲鉴别参数设置(高级设置）(最大脉宽、最小脉宽、初始电平）脉宽参数指模拟量信号经过AD采样后，进入比较器与触发电平进行比较过程中，穿越触发电平，形成的时间域上的宽度，此宽度作为鉴别局放脉冲的一个参数，凡是脉宽在最大脉宽与最小脉宽之间的脉冲将进入测量软件进行分析。
初始电平作为采集卡进行数据获取时的判决条件，定义为经过AD采样后的信号幅度超过触发电平之上采样点数。
一旦信号幅度超过初始电平点数，采样数据就会流入采集卡的存储器注意：脉冲鉴别参数作为高级配置，提供给有经验的用户使用，普通用户不必修改。
需要设置时，按住Alt+w+w组合键即可进行设置。
●游标显示用户可以选择切换通道红色亮线游标的单位：dBm与pC。
注意：dBm与pC值间没有固定的函数对应关系，仅存在粗略的对应特征。
●同步触发模式选择正常情况下，系统均应接入与待测信号相干的工频电压信号作为仪器内部采集卡记数器的同步信号，但在某些特殊场合下，现场往往没有工频电压信号可供接入。
这时仪器可用采集卡内部分频器输出的可任意设置的频率信号进行同步触发。
所以可在触发模式下选择自适应或固定频率同步触发。
默认为自适应，这样如果没有外接工频电压信号将提示用户切换到固定频率触发。
3.5.2.2自动选频在启动测量前，用户可以自己选择通道1的中心频率和带宽，也可以让软件自动选择最适合进行局放UHF信号测量的一个中心频率。
自动选频的策略为：选择噪声幅度较小且信噪比较高的频段。
自动选频的操作为：选择UHF频带带宽(25或50M)，点击软件界面顶部工具栏上的按钮，进行自动选频。
在测量参数配置面板上方的数据状态监视栏中的“选频列表”内将列举出对应每个频段的信号噪声电平，干扰个数。
当搜索完毕所有频段后，软件自动在选频图谱中绘出“选频列表”中的数据，供用户参考判断。
还能提醒用户是否存在疑似局放信号的存在。
扫描整个频段结束后，软件自动计算出最佳测量频段，同时将最佳测量频率填写入测量参数配置面板中的按钮上方的中心频率列表中。
注意：强烈建议每次启动测量前都进行自动选频操作，可以通过选频图谱粗略判断有无疑似局部放电信号的存在，如果存在，再启动测量进行分析，这样能节省测量时间和精力，对测量做到有的放矢。
3.5.2.3启动测量选择菜单项“测量->启动”或直接用鼠标点击工具栏上即可启动PDS300的测量。
●测量状态显示：在“数据状态监视”面板中测量信息页面下显示当前测量状态。
测量信息有: 文件名称、运行模式（测量/分析）、测量时间、同步频率、CH1频带、CH1电平、CH1干扰、CH2频带、CH2电平，CH2干扰。
●测量通道的显示切换：系统默认双通道同步显示。
用户可以在通道1或2的标题栏上双击鼠标左键，系统将切换到对应通道的单独显示，重复双击操作，恢复到双通道显示●趋势图的切换：鼠标点击趋势图面板右侧的：显示幅度峰值趋势图；鼠标点击趋势图面板右侧的：显示幅度均值趋势图。
