直线导轨相关计算
导轨端距的计算公式
导轨端距的计算公式导轨端距是指在机械系统中，导轨的端部之间的距离。
这个距离的计算对于确保机械装置的正常运行和精度控制至关重要。
先来说说为啥要搞清楚导轨端距的计算公式。
想象一下，你有一台精密的机床，如果导轨端距没算准，那加工出来的零件可能就会偏差很大，这可就麻烦啦！咱们来看看导轨端距的计算公式到底是怎么回事。
一般来说，它会受到很多因素的影响，比如导轨的长度、负载情况、安装方式等等。
常见的计算公式可能会涉及到一些复杂的数学运算，但别担心，咱们一点点来。
假设咱们有一个简单的直线导轨系统，导轨长度为 L，负载均匀分布，安装方式为水平固定。
这时候，导轨端距的计算公式可能就类似于：端距 = （导轨长度 - 负载作用下的变形量）/ 2 。
这里的负载作用下的变形量可不是那么好算的，得考虑材料的弹性模量、导轨的截面形状和尺寸等等。
就拿材料的弹性模量来说，不同的材料弹性模量可不一样，像钢材和铝材就有很大差别。
再举个实际的例子吧。
我曾经参与过一个小型自动化生产线的设计，其中就涉及到导轨端距的计算。
当时我们选用的是铝合金导轨，长度大概是 2 米。
根据负载的预估和材料的特性，经过一番复杂的计算，最终确定了导轨端距。
可别小看这计算，稍微有点偏差，在实际运行中就会出现卡顿或者精度不够的问题。
在实际应用中，还得考虑温度变化对导轨端距的影响。
温度升高，导轨可能会膨胀；温度降低，又可能会收缩。
所以，在计算的时候还得把热膨胀系数考虑进去。
总之，导轨端距的计算公式虽然有点复杂，但只要咱们把各种因素都考虑清楚，仔细计算，就能保证机械系统的稳定运行和高精度工作。
千万别嫌麻烦，这可是关系到整个设备性能的关键一步啊！回过头来想想，就像我们生活中的很多事情一样，看似小小的一个导轨端距计算，其实背后都有着严谨的科学和精细的考量。
只有把每一个细节都做好，才能让事情顺顺利利，不出岔子。

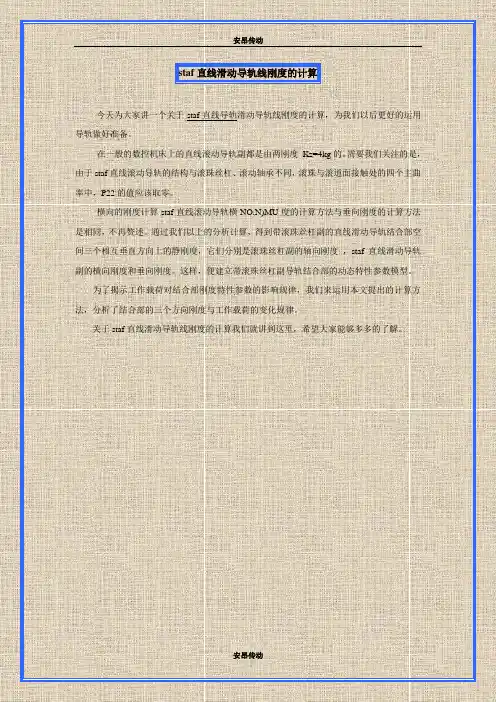

staf直线滑动导轨线刚度的计算
安昂传动
staf直线滑动导轨线刚度的计算
今天为大家讲一个关于staf直线导轨滑动导轨线刚度的计算，为我们以后更好的运用导轨做好准备。
在一般的数控机床上的直线滚动导轨副都是由两刚度Kz=4kg的。
需要我们关注的是，由于staf直线滚动导轨的结构与滚珠丝杠、滚动轴承不同，滚珠与滚道面接触处的四个主曲率中，P22的值应该取零。
横向的刚度计算staf直线滚动导轨横NO,N)MU度的计算方法与垂向刚度的计算方法是相同，不再赘述。
通过我们以上的分析计算，得到带滚珠丝杠副的直线滑动导轨结合部空间三个相互垂直方向上的静刚度，它们分别是滚珠丝杠副的轴向刚度，staf直线滑动导轨副的横向刚度和垂向刚度。
这样，便建立带滚珠丝杠副导轨结合部的动态特性参数模型。
为了揭示工作载荷对结合部刚度特性参数的影响规律，我们来运用本文提出的计算方法，分析了结合部的三个方向刚度与工作载荷的变化规律。
关于staf直线滑动导轨线刚度的计算我们就讲到这里，希望大家能够多多的了解。
安昂传动。
直线导轨选型计算
直线导轨选型计算今天给⼤家带来直线导轨选型计算，线导轨选型计算这是⼀门很有必要的章节于没有极⾼参数计算⽔平和实际应⽤(维护)经验设计⼈员来说，导轨、丝杆等的凭空选择也是必须的，下⾯我就给⼤家⼀⼀讲解滚动直线导轨副特点：1、滚动体与圆弧沟槽相接触，与点接触相⽐承载能⼒⼤，刚性好。
2、摩擦因素⼩，⼀般为 0.002~0.005 ，仅为滑动导轨副的 1/20~1/30 ，节省动⼒，可以承受上下左右四个⽅向的载荷。
动、静摩擦差别很⼩。
3、磨损⼩，寿命长，安装、维护、润滑简便。
运动灵活，⽆冲击，在低速微量进给时，能很好地控制位置尺⼨，不会发⽣空转打滑，并能实现超微⽶级精度的进给。
直线导轨的选型步骤滚动功能部件的主要失效形式是滚动元件与滚道的疲劳点蚀与塑性变形，其相应的计算准则为寿命（或动载荷）计算和静载荷计算。
某些滚动功能部件还具有滚动体循环装置，循环装置的失效主要靠正确的制造、安装与使⽤维护来避免。
1、动载荷计算C：基本额定动载荷 (N)Pc：垂直于运动⽅向的载荷， P/4fH ：硬度系数，⼀般取值 1fT：温度系数fc：接触系数fw ：载荷系数滚动体额定寿命：球体： 50km ；滚⼦： 100kmL：设计总寿命⾏程 (km)l：⼯作⾏程，即轨道长度 (单位： m)n：每分钟往返次数 (次/min)Lh：设计总寿命时间 (参照下页图表 )直线导轨在设备中的应⽤及安装⽅法1、在安装直线导轨之前必须清除机械安装⾯的⽑边、污物及表⾯伤痕。
注意：直线滑轨在正式安装前均涂有防锈油，安装前请⽤清洗油类将基准⾯洗净后再安装，通常将防锈油清除后，基准⾯较容易⽣锈，所以建议涂抹上黏度较低的主轴⽤润滑油。
2、将主轨轻轻安置在床台上，使⽤侧向固定螺丝或其他固定治具使线轨与侧向安装⾯轻轻贴合。
注意：安装使⽤前要确认螺丝孔是否吻合，假设底座加⼯孔不吻合⼜强⾏锁紧螺栓，会⼤⼤影响到组合精度与使⽤品质。
3、由远端向近端按顺序将滑轨的定位螺丝稍微旋紧，使轨道与垂直安装⾯稍微贴合。
直线导轨推力计算公式
直线导轨推力计算公式1. 引言直线导轨作为工业自动化和精密机械加工领域的重要组成部分，其性能直接关系到设备的精度和稳定性。
在直线导轨的设计与选型过程中，推力计算是一个非常重要的环节。
本文将介绍直线导轨推力计算的相关知识和公式。
2. 直线导轨推力计算公式的基本概念推力是指垂直于直线导轨轴线方向的力，其大小与机械系统的质量、加速度、速度等因素紧密相关。
推力计算公式则是通过这些因素的综合考虑，计算出机械系统中所需要的推力大小。
3. 直线导轨推力计算公式的一般表达式直线导轨推力计算公式一般可表示为：F = M × a + Ff + Fg其中，F 表示所需的推力大小，单位为牛顿(N)；M 表示系统的质量，单位为千克(kg)；a 表示系统的加速度，单位为米/秒²(m/s²)；Ff 表示系统摩擦力，单位为牛顿(N)；Fg 表示系统所受到的重力引力，单位为牛顿(N)。
4. 直线导轨推力计算公式的具体应用在实际应用中，直线导轨的推力计算需要考虑到机械系统的具体情况和使用要求。
以下是常见的直线导轨推力计算公式应用例子：4.1 单轴直线导轨推力计算公式当机械系统只有一个轴实现直线导轨运动时，可采用以下公式计算所需的推力大小：F = M × a + Fs + Fg其中，Fs 表示直线导轨的滑动摩擦力，单位为牛顿(N)。
滑动摩擦力可通过计算导轨与滑块直接的接触平面积以及材料的摩擦系数得出。
4.2 多轴直线导轨推力计算公式当机械系统有多个轴进行直线导轨运动时，考虑到各轴之间的相互影响，可采用以下公式计算所需的推力大小：F = Σ(Mi × ai) + Fs + Fg其中，Mi 表示各轴的质量，单位为千克(kg)；ai 表示各轴的加速度，单位为米/秒²(m/s²)。
以上公式中，Fs 、Fg 的计算方法与单轴直线导轨推力计算公式相同。
5. 直线导轨推力计算公式的注意事项在直线导轨推力计算公式的应用过程中，需要注意以下几个问题：5.1 相关参数的确定确定直线导轨运动过程中涉及到的质量、加速度、速度、滑动摩擦力、重力引力等相关参数，保证推力计算结果的准确性。
直线导轨承重计算公式
以下为直线导轨承重计算公式，一起来看看吧。
1、直线导轨的计算方式一般根据载荷确定，所谓载荷，在自动化设计中分动载荷和静载荷，动载荷的测算是非常复杂的，有响应的公式，静载荷的确定主要明确三个数值：1=额定静载荷值，2=负载值，3=导轨静载荷安全系数。
额定静载荷在导轨选型手册都有标注，负载值就是导轨承载的重量，安全系数一般为：一般运动时1.0-3.0，运动受冲击时3.0-5.0，（因不会打相关的符号公式，用语言描述一下就是：2=1*3），可以看出，导轨的额定载荷要大于你的实际载荷1-3倍。
当然，这只是简单的计算，在实际选型时一定要考虑动负荷、惯性力负荷、平均负荷、寿命系数、等效负荷等等。
2、滚珠丝杆的选型同样是计算得出的，高端精密设备在使用滚珠丝杆时，一定要计算的项目达到44项之多，在这里根本无法展示，简单来说要有负荷、转速、扭矩、转速、预压力、预拉力等等，确定了这些数据后才能选定一支合适的丝杆，没有这些数据的支撑，只能做一些简单的自动化装置，比如，我只要知道负载和需要的速度，根据丝杆的轴径比（长度/直径＜60）就能选定一款丝杆，但是丝杆的使用效果和使用寿命都会受到影响的。
综上所述，滚珠丝杆和直线导轨选型，不仅需要计算，而且需要计算的参数还是很多很复杂的，一台精密机床的设计师，其在选型过程中是要经过大量计算的，而现在一般的搞自动化的公司都不会经过如此多的计算过程，有些参数根据经验即可确定的都有计算公式，选型样本上看就行了，比较常见的厂家有THK，上银等要说你打听其他人说是蒙的，其实这是一种设计方法，以前做过类似的设备，经常选择滚珠丝杠和直线导轨，对它的承载能力是有数的，可以类比设计，如果每次都繁琐的计算也没有必要。
丝杠和导轨是自动化设备常用的，传递直线运动，可以组合使用例如滑台，单轴机器人或多轴机器人。
丝杠一般连接电机等动力源，丝杠母带动台面移动，而台面需要在直线导轨上移动。
当然，滚珠丝杠和直线导轨的应用范围非常广，形式也多种多样，随着你使用越来越多选型就会变得特别简单了。
导轨计算公式
导轨计算公式导轨是机械领域中常见的部件，用于引导和支撑运动部件的直线运动。
要准确设计和应用导轨，就离不开相关的计算公式。
咱先来说说导轨的负载计算。
比如说，有一个工厂里的输送装置，它上面放着一堆货物，这时候就得算清楚导轨要承受多大的力。
想象一下，就像一辆装满水果的小推车在轨道上跑，水果的重量、小推车自身的重量，还有运输过程中的加速度产生的力，都得考虑进去。
假设这一车水果重 500 千克，小推车重 100 千克，加速时的加速度是 2米每二次方秒。
那水平方向的力就是（500 + 100）× 2 = 1200 牛。
再来讲讲导轨的寿命计算。
这就好比你有一双鞋，你想知道它能穿多久。
导轨也一样，得算算它能正常工作多长时间。
有个例子啊，在一家自动化生产线上，导轨每天要工作8 小时，运行速度是2 米每秒，预计要运行 5 年。
通过一系列的计算和考虑各种因素，就能大致算出这导轨能撑多久。
还有导轨的刚度计算。
就像一座桥，得足够结实才不会晃悠。
导轨也得有足够的刚度，才能保证运动的平稳和精确。
假如在一个精密仪器中，对运动的精度要求极高，哪怕一点点的变形都不行。
这时候就得仔细算算导轨的刚度够不够。
在实际应用中，计算导轨可没那么简单，得考虑摩擦、温度变化、安装精度等好多因素。
我曾经在一个车间里看到，因为导轨的计算出了点小差错，导致整个生产线的效率降低，还得重新调整和更换，费时又费力。
总之，导轨计算公式虽然看起来复杂，但只要咱耐心细致，把每个参数都搞清楚，算准确，就能让导轨在各种设备中发挥出最佳的作用，保证生产的顺利进行，提高工作效率。
所以啊，可别小瞧了这些公式，它们可是保证机械设备正常运行的重要工具呢！。
湖北PMI直线导轨计算实例
湖北PMI 直线导轨计算实例1，截面惯性矩I ：截面各微元面积与各微元至截面上某一指定轴线距离二次方乘积的积分。
可以这样来理解，截面惯性矩是构件抗弯曲变形能力的一个参数。
由于构件的截面特点，不同方向截面惯性矩可以不同。
TK5型空心导轨X 轴上的截面惯性矩Ix=2.69×105 mm4Y 轴上的截面惯性矩Iy=1.86×105 mm42，计算举例：四川5..12大地震对电梯造成了较大的损坏，其中对重架脱轨是损坏最多的形式；造成对重架脱轨的原因之一是地震在水平方向的地表加速度导致对重架与导轨撞击，使导轨变形。
某地震区市的一台额定载荷Q=1000Kg 的电梯，轿厢自重P=1400Kg,平衡系数为K=0.5,对重道轨型号为TK5-JG/T 5072-3，导轨支架间距为2500mm,对重导靴上下间距间距为2500mm 。
该地的技术机构对地震中电梯对重架脱轨进行技术研究，测算出当地5.12大地震时，此电梯对重导靴对导轨X 轴上的最大水平作用力（Fx ）为对重自重的25％，对重导靴对导轨Y 轴的最大水平作用力（Fy ）为对重自重的50％。
试计算在5..12大地震中，此电梯对重道轨TK5-JG/T5072-3可能产生的最大水平变形量。
计算：对重的重量W=P+QK=1400+1000×0.5=1900 （Kg ）在导轨X 轴上的地震作用力Fx=0.25×W ×gn=0.25×1900×9.8=4655（N ）在导轨Y 轴上的地震作用力Fy=0.50×W ×gn=0.5×1900×9.8=9310（N ）X 轴上的挠度:Y 轴上的挠度:正常使用工况对重道轨计算扰度电梯参数与前述相同，假设正常状态下对重导轨X 轴和Y 轴上的作用力分别为Fx=50N 、 Fy=200N ，试根据GB7588－2003附录G5.7计算对重导轨X 轴和Y 轴上的最大挠度 X 轴上的挠度：Y 轴上的挠度： )(51.281086.1100.248250046557.0487.05533mm EI l F y x x =⨯⨯⨯⨯⨯==δ)(43.391069.2100.248250093107.0487.05533mm EI l F x y y =⨯⨯⨯⨯⨯==δ)(31.01086.1100.2482500507.0487.05533mm EI l F y x x =⨯⨯⨯⨯⨯==δ)(85.01069.2100.24825002007.0487.05533mm EI l F x y y =⨯⨯⨯⨯⨯==δ可见，正常使用工况对重道轨计算扰度，远远小于地震中对重道轨计算扰度值。
直线导轨抗冲击力计算公式
直线导轨抗冲击力计算公式引言。
直线导轨是一种常见的机械传动元件，广泛应用于工业生产中的各个领域。
在工作过程中，直线导轨可能会受到外部冲击力的作用，因此了解直线导轨的抗冲击力计算公式对于确保其正常运行具有重要意义。
本文将介绍直线导轨抗冲击力的计算公式及其相关知识。
直线导轨的结构和工作原理。
直线导轨是一种用于实现直线运动的机械传动元件，其结构通常由导轨本体和滑块组成。
导轨本体通常由高硬度、高耐磨的材料制成，如钢铁或铝合金，具有一定的硬度和表面光洁度，以确保滑块能够在其上顺畅移动。
滑块通常由滚珠或滚柱轴承组成，能够在导轨上实现平稳的直线运动。
直线导轨在工作过程中可能会受到外部冲击力的作用，这些冲击力可能来自于设备的运行震动、物料的冲击或其他外部因素。
因此，了解直线导轨的抗冲击力计算公式对于确保其正常运行至关重要。
直线导轨抗冲击力的计算公式。
直线导轨抗冲击力的计算公式通常基于牛顿第二定律，即F=ma，其中F为物体所受外力的大小，m为物体的质量，a为物体所受外力的加速度。
在直线导轨上，滑块的质量通常是已知的，因此需要计算的是滑块所受外力的加速度。
直线导轨抗冲击力的计算公式可以表示为：F = m a。
其中，F为滑块所受外力的大小，m为滑块的质量，a为滑块所受外力的加速度。
在实际工程中，滑块所受外力的加速度可以通过测量得到，也可以通过分析系统的动力学特性来计算。
一般来说，直线导轨的抗冲击力计算公式并不复杂，但需要结合具体的工程实际情况来进行计算。
直线导轨抗冲击力的影响因素。
直线导轨抗冲击力的大小受多种因素的影响，主要包括滑块的质量、外力的大小和方向、以及导轨本体和滑块的材料等。
在实际工程中，需要综合考虑这些因素来确定直线导轨的抗冲击力计算公式。
1. 滑块的质量，滑块的质量越大，其所受外力的加速度越小，因此滑块的质量是影响抗冲击力大小的重要因素之一。
2. 外力的大小和方向，外力的大小和方向直接影响着滑块所受外力的大小和方向，因此在计算抗冲击力时需要考虑外力的具体情况。
直线导轨寿命计算公式
直线导轨寿命计算公式直线导轨是机械设备中常用的一种传动装置。
它由导轨和导轨滑块组成，可以实现机械设备的线性运动。
在长期使用过程中，直线导轨会因为磨损而导致寿命减少，因此了解寿命的计算方法对于设备的维护和维修非常重要。
直线导轨的寿命与滑块的滑动距离有关，滑块滑动距离越大，寿命就越短。
根据经验公式，直线导轨的寿命与滑块滑动距离的平方成反比，即寿命正比于滑块滑动距离的平方的倒数。
具体的计算公式如下：寿命 = K / (S^2)其中，寿命表示直线导轨的使用寿命，单位为小时；K是一个常数，代表直线导轨的寿命系数；S表示滑块滑动距离，单位为米。
在实际应用中，我们需要根据具体的机械设备和直线导轨的参数来确定寿命系数K的值。
K的大小取决于导轨和滑块的材料、润滑方式、使用环境等因素。
通常情况下，K的值会根据设备的使用要求和厂家的建议进行确定。
为了更好地理解直线导轨寿命的计算方法，我们举一个具体的例子来说明。
假设某台机械设备的直线导轨的滑块滑动距离为0.5米，寿命系数K为1000，那么根据上述计算公式，可以得到寿命的计算结果：寿命 = 1000 / (0.5^2) = 4000小时这意味着在正常使用条件下，该直线导轨的寿命为4000小时。
为了延长直线导轨的使用寿命，我们可以采取以下措施：1.选择合适的导轨和滑块材料。
不同的材料具有不同的耐磨性和耐腐蚀性能，选择适合的材料可以减少磨损和腐蚀，延长使用寿命。
2.合理选择润滑方式。
润滑可以减少摩擦和磨损，选择适合的润滑方式可以提高导轨的使用寿命。
3.定期检查和维护。
定期检查导轨的磨损情况，及时更换磨损严重的部件，进行润滑和清洁，可以延长导轨的使用寿命。
4.避免超负荷运行。
超负荷运行会增加导轨的磨损和损坏的风险，避免超负荷运行可以延长使用寿命。
直线导轨的寿命计算公式为寿命= K / (S^2)，其中K是寿命系数，S是滑块的滑动距离。
了解寿命的计算方法对于设备的维护和维修非常重要，可以帮助我们延长直线导轨的使用寿命，提高设备的运行效率。
导轨寿命计算公式
导轨寿命计算公式
选用直线导轨时，直线导轨的寿命是我们选择的重要因素，那么如何计算导轨的寿命呢？专业人士教您如何计算寿命时间：
一、推演寿命时间:
公式(A)计算小时
Ln:导轨寿命时间。
(h)
L:导轨额定寿命(km)
Ls:导轨行程长度。
(mm)
N1:导轨每分钟往返次数。
(min-1)
二、公式(B)计算年
Ly: 导轨寿命时间。
(year)
L: 导轨额定寿命(km)
Ls: 导轨行程长度。
(mm)
N1: 导轨每分钟往返次数。
(min-1)
M: 导轨每小时运作分钟数。
(min/hr)
H: 导轨每日运作小时数。
(hr/day)
D: 导轨每年运作工作日数。
(day/year)
范例 1:有一工作母机使用线性滑轨，计算之额定寿命为 45000km，求使用寿命(hr)
已知:
Ls:行程长度 = 3000mm。
(mm)
N1:每分钟往返次数 4次。
(min-1)
范例 2:有一工作母机使用线性滑轨，计算之额定寿命为 70939km，求使用寿命(year)
已知:
Ls:行程长度:为 4000mm。
(mm)
N1:每分钟往返次数为 5次。
(min-1) M:每小时运作 60分钟。
(min/hr)
H:每日运作 24小时。
(hr/day)
D:每年运作工作日数 360日。
(day/year) 标签：直线导轨| 直线往复导轨。
直线导轨相关计算
直线导轨相关计算直线导轨是一种常见的工业设备，用于实现水平运动的高精度定位。
它由固定在工作台上的导轨和固定在工作台上的滑块组成。
滑块可在导轨上自由滑动，从而实现工件的平稳移动。
在导轨设计和应用中，一些关键参数和计算是非常重要的。
1.导轨类型和尺寸选择：直线导轨的类型主要有滚动导轨和滑动导轨两种。
滚动导轨采用滚动体与导轨滚道接触，适用于高负载和高速度的应用。
滑动导轨则通过滑动阻力实现，适用于低速、低负载和高精度的应用。
选择合适类型的导轨需要考虑实际应用需求。
导轨的尺寸大小取决于工件的尺寸和负荷，并应满足运动平稳、定位精度高的要求。
2.导轨和滑块的材料选择：导轨和滑块的材料选择直接影响到导轨的耐磨性、刚度和稳定性。
常见的材料包括钢、铝合金、高密度聚乙烯等。
钢具有高刚度和耐磨性，适用于大负荷和高速度的应用；铝合金具有轻质、良好的尺寸稳定性，适用于低负荷和高精度的应用；高密度聚乙烯具有良好的自润滑性和降噪效果，适用于低负荷和低速度的应用。
3.导轨长度和支撑方式：导轨的长度应根据工件的移动范围进行选择，同时需要考虑导轨的刚度和平行度。
较长的导轨会增加刚度和平行度的要求，对支撑方式提出更高的要求。
常见的支撑方式有侧挂式、双向支撑式、减摆支撑式等。
不同支撑方式的选择应根据实际情况综合考虑。
4.导轨的静载荷和动载荷计算：静载荷指导轨与滑块之间的垂直负荷，用于计算导轨的刚度和滑块的尺寸；动载荷则考虑到滑块在工作过程中的加速度、速度和冲击负荷等。
静载荷和动载荷的计算是导轨设计的基础。
5.导轨的定位精度和重复定位精度要求：导轨的定位精度是指工件在导轨上的移动误差，重复定位精度则是在多次工作循环中，工件位置的重复误差。
定位精度的要求取决于实际应用，一般需要根据工件的尺寸和精度要求进行评估。
6.导轨的润滑和密封要求：导轨在工作过程中需要进行润滑，以减少摩擦和磨损，提高导轨的寿命和运动平稳性。
润滑方式有油脂润滑、油润滑等，根据实际需求选择润滑方式。
直线导轨安装方法、选型计算
直线导轨安装方法、选型计算直线导轨（linear slider）可分为：滚轮直线导轨，圆柱直线导轨，滚珠直线导轨，三种，是用来支撑和引导运动部件，按给定的方向做往复直线运动。
依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。
定义直线导轨又称线轨、滑轨、线性导轨、线性滑轨，用于直线往复运动场合，且可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动。
在大陆称直线导轨，台湾一般称线性导轨，线性滑轨。
分类分为方形滚珠直线导轨，双轴芯滚轮直线导轨，单轴芯直线导轨。
作用直线导轨运动的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。
依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。
直线轴承主要用在自动化机械上比较多，像德国进口的机床，折弯机，激光焊接机等等，当然直线轴承和直线轴是配套用的。
像直线导轨主要是用在精度要求比较高的机械结构上，直线导轨的移动元件和固定元件之间不用中间介质，而用滚动钢球。
自动调心能力来自圆弧沟槽的DF(45-°45)°组合，在安装的时候，即由钢珠的弹性变形及接触点的转移，即使安装面多少有些偏差，也能被线轨滑块内部吸收，产生自动调心能力之效果而而得到高精度稳定的平滑运动。
（我们推荐你关注“机械工程师”公众号，第一时间掌握干货知识、行业信息）1、具有互换性由于对生产制造精度严格管控，直线导轨尺寸能维持在一定的水准内，且滑块有保持器的设计以防止钢珠脱落，因此部份系列精度具可互换性，客户可依需要订购导轨或滑块，亦可分开储存导轨及滑块，以减少储存空间。
2、所有方向皆具有高刚性运用四列式圆弧沟槽，配合四列钢珠等45度之接触角度，让钢珠达到理想的两点接触构造，能承受来自上下和左右方向的负荷；在必要时更可施加预压以提高刚性。
应用领域①、直线导轨主要用在自动化机械上比较多，像德国进口的机床，折弯机，激光焊接机等等，当然直线导轨和直线轴是配套用的。
直线导轨说明书
最大工作负荷的计算： ；
寿命L计算: 。
2、摩擦力的计算：
摩擦力 ，其中刮油阻力 ，运动垂直方向负荷 ,摩擦力系数取 ，带入以上数据，得 。
3、注油频率的计算及供油速率的选择：
注油频率 ，供油速率为 。
三、直线导轨的安装
1、清除床台装配面的污物；
2、将直线导轨平稳的放在床台上，并让导轨侧边基准面靠上床台装配面；
3、所有方向皆具有高刚性
运用四列式圆弧沟槽，配合四列钢珠等45°之接触角度，让钢珠达到理想的两点接触构造，能承受来自上下和左右方向的负荷；在必要时可施加预压以提高刚性。
导轨滑块结构如下图所示：
滚动循环结构：滑块、导轨、端盖、钢珠、钢珠保持器等；
润滑系统：油嘴、油管接头；
防尘系统：刮油片、底片尘封防尘片、导轨螺栓盖、金属刮板。
本导轨设计为HG系列直线导轨，相较其他直线导轨，又有பைடு நூலகம்己的特点。
1、自动调心能力
来自圆弧沟槽的DF（45°—45°）组合，在安装时，皆有钢珠的弹性变形及接触点的转移，即使安装面多少有些偏差，也能被先规划快内部吸收，产生自动调心能力之效果而得到高精度稳定的平滑运动。
2、具有互换性
由于对生产制造精度严格管控，直线导轨尺寸能维持在一定的水准内，故导轨滑块具有互换性，可分开储存，以减少储存空间。
刮油片及底面尘封防尘片可阻止加工铁屑或尘粒进入滑块里面，破坏珠道表面而降低直线导轨寿命。上防尘片可有效防止 粉尘从导轨上表面或螺栓孔出进入滑块内部。
六、直线导轨的配置
直线导轨能承受上、下、左、有方向的负荷，因此可根据机台结构与工作负荷方向配置直线导轨组。本导轨采用三支导轨滑块移动外加齿轮齿条啮合配置。其中，导轨与滑块的配置如下图所示。
上银直线导轨选型计算
上银直线导轨选型计算一、引言直线导轨作为机械制造中常见的定位和运动控制装置，其选型计算对于保证机械设备的精度和稳定性非常重要。
针对上银直线导轨，本文将从导轨的基本参数、工作条件和选型计算等方面进行详细介绍。
二、直线导轨基本参数1.导轨长度：根据设备的工作行程和使用要求进行确定，一般取决于零件的加工范围；2.导轨宽度和高度：根据设备的载荷和工作条件来确定，同时需要考虑导轨的刚度和耐力等参数；3.导轨滑块类型：上银直线导轨的滑块类型有多种，如固定型、活动型和滚动式等，根据设备的要求和工作条件来选择合适的类型；4.导轨接触方式：根据设备的工作方式和传动要求来选择导轨的接触方式，如滾珠式或滑块式。
三、工作条件的考虑1.载荷和速度：根据设备的工作要求和使用环境来确定导轨的额定负荷和额定速度；2.温度和湿度：导轨材料的选择和防护措施需要根据设备的工作环境来确定，确保导轨在不同温度和湿度下的工作稳定性和寿命；3.环境污染：如果设备工作环境存在较高的灰尘、油污或腐蚀气体等，则需选择具有防护功能的导轨材料和密封结构。
四、选型计算1.载荷计算：根据设备工作过程中导轨所承受的力矩、推力和振动等参数，结合导轨的载荷能力进行计算，确保导轨在工作过程中不会超载；2.刚度计算：根据设备需要的刚度和精度要求，确定导轨的刚度，并结合导轨悬臂长度和滑块支承情况进行计算；3.寿命计算：根据设备的使用寿命要求和工作条件，选择合适的导轨材料和型号，计算导轨的设计寿命，并与设备寿命要求进行对比；4.运动平稳性计算：根据设备的运动速度、加速度和减速度等参数，计算导轨的运动平稳性指标，确保设备的运动稳定性和准确性；5.经济性计算：根据设备的成本和效益要求，结合导轨的选型参数进行综合评估，选择性价比较高的导轨产品。
五、选型注意事项1.导轨的选型计算需要首先根据设备的使用要求和工作条件来确定导轨的基本参数；2.选型计算需要考虑导轨的负荷能力、刚度和寿命等因素，并结合设备的运动速度和稳定性要求来综合考虑；3.在进行选型计算时，还需要考虑导轨的安装和调整方便性、维护保养工作的便捷性和地方配套件等因素；4.最终选型结果需要与设备的实际情况和使用要求相匹配，以保证设备的性能和稳定性。
直线导轨力矩计算
直线导轨力矩计算直线导轨力矩计算直线导轨是机械运动过程中常用的一种基础部件，主要用于机械设备的运动控制。
在运动控制的过程中，力矩的计算是非常重要的环节之一，可以帮助我们准确地预测设备的运动和机械零件的承载能力。
本篇文章将介绍直线导轨力矩计算的基本原理和方法，希望能为读者提供一些有用的实践经验。
一、力矩的定义和计算方法力矩是物体旋转运动时所受力的相对作用力和旋转距离的乘积，通常用符号M表示，单位为牛·米（N·m）。
在机械运动控制中，力矩是一个非常重要的参数，可以指导机械设备的设计和控制。
力矩的计算方法可以通过以下公式表示：M = F × d其中，M表示力矩，F表示作用力或反力，d表示作用力或反力的作用距离，即力臂。
如果力和力臂的方向相反，则力矩的符号为负数；如果力和力臂的方向相同，则力矩的符号为正数；如果力的作用方向与力臂垂直，则力矩的值最大。
二、直线导轨的力矩计算在直线导轨的力矩计算中，有以下几个重要的参数需要考虑：1. 轨道直线长度（L）：指直线导轨的实际长度，由于直线导轨通常是分段组装的，因此需要根据实际情况进行计算。
2. 额定负载（FL）：指直线导轨所能承受的额定负载，单位为牛顿（N）。
3. 上滑块或下滑块负载（FW）：指导轨上滑块或下滑块所承受的负载，单位为牛顿（N）。
4. 动力学摩擦系数（f）：指直线导轨在运动过程中摩擦力和法向力之间的比值，通常取值为0.01-0.05。
5. 滑块中心距离（d）：指滑块中心到轨道最近点的水平距离，通常为直线导轨的一半长度。
根据上述参数，可以用以下公式计算直线导轨的力矩：M = (FL × L) / 2 + (FW × d) / f其中，FL为额定负载，L为轨道直线长度；FW为滑块负载，d为滑块中心距离，f为动力学摩擦系数。
根据公式可以看出，直线导轨力矩的计算涉及到很多因素，例如负载大小、轨道长度等，因此在实际计算中需要考虑多种因素的影响。
直线导轨推力计算公式
直线导轨推力计算公式
直线导轨推力计算公式是指在机械设计中，计算直线导轨所需的推力大小的公式。
直线导轨是一种常见的机械传动元件，广泛应用于各种机械设备中，如数控机床、自动化生产线等。
在机械设计中，计算直线导轨所需的推力大小是非常重要的，因为它直接影响到机械设备的性能和使用寿命。
直线导轨推力计算公式的基本原理是根据牛顿第二定律，即F=ma，其中F表示力，m表示质量，a表示加速度。
在直线导轨中，质量可以看作是导轨上运动的物体的质量，加速度可以看作是导轨上物体的加速度。
因此，直线导轨所需的推力大小可以通过计算物体的质量和加速度来得到。
具体地说，直线导轨推力计算公式可以表示为：
F = m * a
其中，F表示直线导轨所需的推力大小，单位为牛顿（N）；m表示导轨上运动的物体的质量，单位为千克（kg）；a表示导轨上物体的加速度，单位为米每秒平方（m/s²）。
在实际应用中，直线导轨推力计算公式需要结合具体的机械设备和工作条件来进行计算。
例如，在数控机床中，需要根据工件的重量和加工速度来计算导轨所需的推力大小；在自动化生产线中，需要
考虑物料的重量和运动速度等因素来计算导轨所需的推力大小。
直线导轨推力计算公式是机械设计中非常重要的一部分，它可以帮助工程师准确地计算导轨所需的推力大小，从而保证机械设备的性能和使用寿命。
在实际应用中，需要根据具体的工作条件和机械设备来进行计算，以确保计算结果的准确性和可靠性。
直线导轨滚珠丝杆的传动效率计算公式【秘诀】
滚珠丝杆的传动效率高达85%~90%，滑动丝杆的传动效率大约是25%-50%之间驱动扭矩= 推力*丝杆导程/(2*3.14*丝杆效率)≈推力*丝杆导程/(2*2.669) 假设:丝杆效率=0.85≈推力*丝杆导程/5.338推力≈驱动扭矩*5.338/丝杆导程1、已经知道电机某个速度下的扭矩，推算能带动的负载滚珠丝杆1210(导程10mm),600rpm输出0.3Nm推力= 0.3 * 5.338/10 = 0.16 N水平推动：0.16*9.8/0.15 = 10kg 0.15摩擦系数垂直提升：0.16*9.8/0.5 = 3kg 0.5摩擦系数2、已知负载，推算需要多大扭矩输出滚珠丝杆1210(导程10mm),2kg负载需要的扭矩水平推力: 2kg*0.15/9.8 = 0.03N 0.15摩擦系数垂直推力: 2kg*0.5/9.8 = 0.1N 0.5摩擦系数水平扭矩：推力*丝杆导程/5.338 = 0.03*10/5.338 = 0.05Nm垂直扭矩：推力*丝杆导程/5.338 = 0.1*10/5.338 = 0.18Nm直线导轨摩擦系数理论上在0.01至0.02之间，但实际应用中由于安装平行度，为消除间隙采取的预紧，回珠器曲线失真（在高速时体现），内外滚道一致性等因素不可控性太强。
常常大于理论值很多。
建议按照0.15核算。
常见电机或者驱动器，只是给出一个启动力矩。
实际应用，是需要在设定的某些速度下是否能带动负载。
因此，准确电机+驱动的速度-扭矩曲线数据，在设计的时候极为重要。
1、低组装滑块微型直线导轨系列:RGN7C、RGN9C、RGN12C、RGN15CRGN7H、RGN9H、RGN12H、RGN15HRGW7C、RGW9C、RGW12C、RGW15CRGW7H、RGW9H、RGW12H、RGW15HRMN7C、RMN9C、RMN12C、RMN15CRMN7H、RMN9H、RMN12H、RMN15HRMW7C、RMW9C、RMW12C、RMW15CRMW7H、RMW9H、RMW12H、RMW15H2、高组装滑块直线导轨系列:RHW15CC、RHW20CC、RHW25CC、RHW30CC、RHW35CC、RHW45CC RHW20HC、RHW25HC、RHW30HC、RHW35HC、RHW45HCRHW20HA、RHW25HA、RHW30HA、RHW35HA、RHW45HARHH15CA、RHH20CA、RHH25CA、RHH30CA、RHH35CA、RHH45CA RHH15HA、RHH20HA、RHH25HA、RHH30HA、RHH35HA、RHH45HA3、低组装滑块直线导轨系列:REH15CA、REH20CA、REH25CA、REH30CAREH15SA、REH20SA、REH25SA、REH30SAREW15CA、REW20CA、REW25CA、REW30CAREW15CC、REW20CC、REW25CC、REW30CCREW15SA、REW20SA、REW25SA、REW30SA。
直线导轨 长度 计算
直线导轨长度计算直线导轨是现代机械和设备制造中常见的一个部件，它具有承载和导向等功能，是机械设备的重要组成部分。
在机械制造过程中，如何计算直线导轨的长度是一个十分重要的问题，本文将从以下三个方面进行阐述：第一、直线导轨长度的定义；第二、直线导轨长度的计算方法；第三、直线导轨长度的应用。
一、直线导轨长度的定义直线导轨长度指的是导轨的整体长度，一般会根据机械设备的需要进行定制加工。
在直线导轨的制造中，长度是一项很关键的设计要素，必须准确计算才能获得合适的加工尺寸，以确保导轨的精度和稳定性。
二、直线导轨长度的计算方法1、先记录所需导轨的型号或规格，规格一般表现为导轨宽度、高度和长度，例如15×15×1000mm。
2、根据设备的需要计算出导轨的长度，一般情况下需要通过设备的工作行程进行计算，也可以直接根据设备的尺寸来计算。
3、有时需要考虑导轨在运动中的伸长，这种情况下需要进行等比缩放来计算导轨长度。
4、最后要对计算出的导轨长度进行修正，因为在生产和安装过程中会存在误差，这个误差需要在计算时进行修正。
三、直线导轨长度的应用直线导轨的长度一般应根据机械设备的需求来计算，因此不同的设备应用领域对直线导轨长度的要求也不同。
在运动控制系统和精密定位设备中，因为要求精度高和运动平稳，所以导轨的长度也会比较长。
而工业机械设备和一些加工设备中，因为需要承载的载荷比较大，导轨的长度也会比较长。
总之，计算直线导轨的长度是机械制造过程中比较重要的一个环节。
通过本文的介绍，相信读者可以了解到直线导轨长度的定义、计算方法和应用，对于机械制造中相关工作有所帮助。
导轨的选型及计算
导轨的选型及计算导轨选型滑块实际负载：P滑块动额定负载：C 长度寿命：3()*50C P L k m =丝杠选型丝杠轴向负载：F导程：P效率：0.8丝杠所需扭矩：T*3.14*2000*0.8*T F P =丝杠寿命计算：3()*()C F L Pk m =直线导轨的特点及选用1、直线滚动导轨的特点直线滚动导轨在数控机床中有广泛的应用。
相对普通机床所用的滑动导轨而言，它有以下几方面的优点：1.1 定位精度高直线滚动导轨可使摩擦系数减小到滑动导轨的1/50。
由于动摩擦与静摩擦系数相差很小，运动灵活，可使驱动扭矩减少90%，因此，可将机床定位精度设定到超微米级。
1.2 降低机床造价并大幅度节约电力采用直线滚动导轨的机床由于摩擦阻力小，特别适用于反复进行起动、停止的往复运动，可使所需的动力源及动力传递机构小型化，减轻了重量，使机床所需电力降低90%，具有大幅度节能的效果。
1.3 可提高机床的运动速度直线滚动导轨由于摩擦阻力小，因此发热少，可实现机床的高速运动，提高机床的工作效率20～30%。
1.4 可长期维持机床的高精度对于滑动导轨面的流体润滑，由于油膜的浮动，产生的运动精度的误差是无法避免的。
在绝大多数情况下，流体润滑只限于边界区域，由金属接触而产生的直接摩擦是无法避免的，在这种摩擦中，大量的能量以摩擦损耗被浪费掉了。
与之相反，滚动接触由于摩擦耗能小．滚动面的摩擦损耗也相应减少，故能使直线滚动导轨系统长期处于高精度状态。
同时，由于使用润滑油也很少，大多数情况下只需脂润滑就足够了，这使得在机床的润滑系统设计及使用维护方面都变的非常容易了。
2、宜线滚动导轨的寿命在选用直线滚动导轨时，应对其本身的寿命进行初步验算。
当直线滚动导轨承受负荷并做滚动运动时，导轨面和滚动部分(钢珠或滚柱)就会不断地受到循环应力的作用，一旦达到临界值，滚动表面就会产生疲劳破损，在某些部位产生鱼鳞状剥离，这种现象称为表面剥落。
所谓直线滚动导轨的寿命，就是指导轨表面或滚动部分由于材料的滚动疲劳而发生表面剥落时为止总行走距离。
