最新《建筑构造》第六章6-屋顶

❖ 顶棚是屋顶的底面，有 ❖ 直接抹灰和吊挂两种， ❖ 可根据房间的保温 ❖ （隔热）、隔声、观瞻 ❖ 和造价要求选择顶棚形 ❖ 式和材料。
❖ 屋顶的组成见图6 -1。
❖ 坡屋顶、平屋顶和曲面屋顶的构造组成有什么异同？
❖ 二、屋顶的设计要求和坡度
❖ 屋顶设计包括结构选型、确定排水坡度、选择屋面防水材料、 选择保温或隔热做法、选择顶棚做法等内容。最佳的设计应 是能满足坚固耐久、排水通畅、防漏可靠、保温或隔热达标、 造型美观、室内视感舒适等。同时还应做到自重轻、构造简 单、取材方便、便于施工和造价低廉。其中最主要的是排水 方式的选择和防水构造的合理。说到底，任何形式的屋顶， 首先不能漏雨。这方面虽然有施工质量的因素，问题是从设 计上应首先在防止漏雨方面给予技术保证，也就是说，尽量 不选择容易漏雨的屋顶形式和防水材料做法。
❖ 介于油毡和机制平瓦屋面之间的屋面材料，如薄金属、水泥 石棉瓦等，其最佳坡度介于10%～30%之间。
❖ 不同屋面材料的屋面基层坡度范围见图6-2。
❖ 三、屋顶的形式
❖ 屋顶的形式决定于屋面材料和承重结构形式，占今中外的建 筑屋顶形式随地域、民族、宗教、时代和科技水平的区别与 进展，形成千姿百态、数不胜数的形式。归纳起来大致可分 为三大类，即平屋顶、坡屋顶和曲面屋顶。其中平屋顶并不 是绝对水平的，也必须具有一定的坡度以利排水，当屋面坡 度小于5%时，即为平屋顶。坡屋顶的屋面，一般由斜面或 折板斜面组成，在古式建筑中多用曲线，它仅仅是造型和构 造上的变化，仍属于坡屋顶范畴。曲面屋顶是指由各种薄壁 壳体或悬索结构形成的空间结构力系，如筒拱形、球形、双 曲面等。这种结构的内力分布均匀合理，节约用材，适用于 大跨度、大空间和造型特殊的建筑屋顶。
❖ 承重结构是承受屋面上传来的荷载及屋面、保温（隔热）层、 顶棚和承重结构本身自重的结构层。承重结构形式的选择是 根据屋面防水材料特点、房屋空间尺度、结构材料的性能以 及整体造型的需要而走。因而形成了平屋顶、坡屋顶、曲面 屋顶等形式，这些形式又可通过梁板、屋架、网架、壳体、 悬索等结构类型形成，不同的结构形式可采用木材、砖石、 钢材、钢筋混凝土等材料制成。
❖ 机制平瓦屋面的结构坡度是根据机制平瓦的特点而确定的。 机制平瓦的单片长度为400mm左右，搭接长度不小于70mm， 每片瓦的有效长度仅为230mm，而其厚度却是20mm左右。 上下行瓦搭接时形成倒坡10%左右，而机制平瓦的吸水率较 大，必须具有30%以上的坡度方能便于排水，防止积水渗透。 因此，机制平瓦应铺设在不小于40%坡度的基层上，这就决 定了屋顶结构（如屋架上弦）的最小坡度。如果坡度过大 （如超过60%）则将导致机制平瓦的下滑、脱落，不得不增 设锚固装置。所以，机制平瓦的结构坡度宜在40%—50% （即1/2.5～1/2）之间。
《建筑构造》第六章6-屋 顶

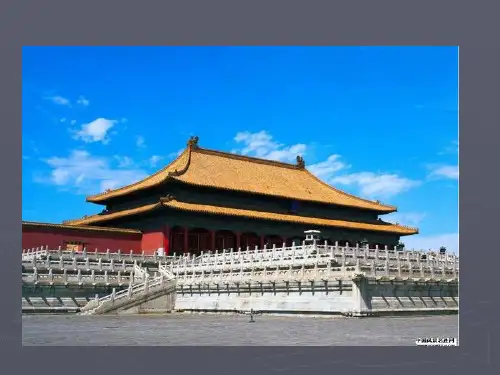

❖ 我们日常所见的屋顶形式多种多样，如中国故宫的琉璃瓦大屋顶，澳大 利亚悉尼歌剧院的薄壳双曲顶，现代住宅的平屋顶以及乡镇常见的坡屋 顶等等。尽管它们千姿百态，但它们从根本上有着哪些共同点呢？
第一节 概 述
❖ 屋顶是房屋最上部起覆盖作用的外部围护构件，用以防御自 然界的风、雨、雪、日晒、高温、低温和噪声。屋顶的不同 形状还是体现建筑风格的重要手段。
水通畅，积水少，不易漏雨。但坡度超过了限度，会使屋面 材料下滑、开裂以致跌落；反之坡度偏小，屋面防水材料相 对稳定，但排水不畅、积水多，极易在屋面防水材料的接缝 处渗漏。所以说，屋面坡度的确定，是根据屋面防水材料的 形状、幅面宽度、单片厚度、搭接长度、接缝做法、表面光 滑程度等条件为依据。具体说，屋面防水材料单片的厚度愈 小、幅宽或长度愈大，则搭接长度愈小，接缝做法愈封闭， 表面愈光滑，其屋面坡度要求愈小。如油毡的幅宽约为 1000mm。其单片厚度仅为1 ～2mm，搭接80～120mm， 接缝处用沥青粘合，这种屋面的坡度仅为1%～5%。其中， 油毡上铺设面砖时，捧水通畅，坡度可为1%～2%；如铺设 小石子时，排水受阻，坡度应为2%～5%。油毡屋面如果坡 度大于10%，则由于阳光曝晒，屋面温度提高，将引起沥青 融化，油毡下滑而相互脱节，引起渗漏；如果屋面坡度小于 限定数值，则会造成排水不畅，积水过多，也是造成渗漏的 隐患。
❖ 屋顶形式种 ❖ 类见表6-1。
❖ 对表6-1所示各种屋顶形式， ❖ 说出你见过哪几种？常用的 ❖ 有哪几种？你还可以补充哪 ❖ 几种？
第二节 平屋顶
❖ 平屋顶的屋面一定是水平的，对吗？为什么？
❖ 屋面坡度小于5%的屋顶称为平屋顶。由于钢筋混凝土梁、 板的普遍应用和防水材料不断革新，平屋顶已被广泛采用。 它与坡屋顶相比，具有节约木材、减少建筑体积、提高预制 装配程度、便于屋顶上人使用与维修等诸多优越性。但平屋 顶对丰富建筑造型方面受到局限，多以挑檐、女儿墙、挑檐 带女儿墙和盒顶等作为形式变化的手段。
❖ 屋面排水坡度的表示方法
❖ 常用的坡度表示方法有角度法、斜率法和百分比法。
❖ 斜率法以屋面倾斜面的垂直投影长度与水平投影长度之比来 表示；
❖ 百分比法以屋面倾斜面的垂直投影长度与水乎投影长度之比 的百分比值来表示；
❖ 角度法以倾斜面与水平面所成夹角的大小来表示。
❖ 坡屋面多采用斜率法，平屋面多采用百分比法，角度法应用 较少。
❖ 屋顶由四部分组成，即屋面、保温（隔热）层、承重结构和 顶棚。有些建筑可不设置保温（隔热）层或顶棚。
❖ 屋面是屋顶的面层，它暴露在外面，直接受自然界（风、雨、 雪、日晒和空气中有害介质）的侵蚀和人为（上人和维修） 的冲击与摩擦。因此，屋面材料和做法要求具有一定的抗渗 性能、抗摩擦性能和承载能力。
❖ 保温层是寒冷地区冬季防止室内热量过分散失而设置的构造 层；隔热层是炎热地区夏季防止太阳辐射热进入室内而设置 的构造层。保温层或隔热层应采用导热系数低的材料，其位 置多设置在屋面与顶棚之间。
❖ 屋面坡度的形成方法 ❖ 屋面坡度的形成有材料找坡和结构找坡两种做法。 ❖ (1)材料找坡－－指屋面坡度由垫坡材料形成。
平屋顶材料找坡宜度，平屋顶 结构找坡宜为3%。
❖ 影响屋面坡度的因素 ❖ 屋面坡度是解决漏雨问题的关键之一。一般说，坡度大，排
