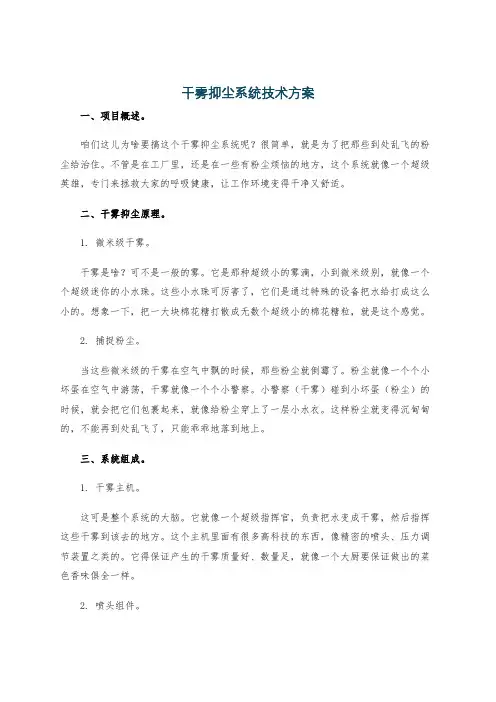

干雾抑尘系统技术方案一、项目概述。
咱们这儿为啥要搞这个干雾抑尘系统呢？很简单，就是为了把那些到处乱飞的粉尘给治住。
不管是在工厂里，还是在一些有粉尘烦恼的地方，这个系统就像一个超级英雄，专门来拯救大家的呼吸健康，让工作环境变得干净又舒适。
二、干雾抑尘原理。
1. 微米级干雾。
干雾是啥？可不是一般的雾。
它是那种超级小的雾滴，小到微米级别，就像一个个超级迷你的小水珠。
这些小水珠可厉害了，它们是通过特殊的设备把水给打成这么小的。
想象一下，把一大块棉花糖打散成无数个超级小的棉花糖粒，就是这个感觉。
2. 捕捉粉尘。
当这些微米级的干雾在空气中飘的时候，那些粉尘就倒霉了。
粉尘就像一个个小坏蛋在空气中游荡，干雾就像一个个小警察。
小警察（干雾）碰到小坏蛋（粉尘）的时候，就会把它们包裹起来，就像给粉尘穿上了一层小水衣。
这样粉尘就变得沉甸甸的，不能再到处乱飞了，只能乖乖地落到地上。
三、系统组成。
1. 干雾主机。
这可是整个系统的大脑。
它就像一个超级指挥官，负责把水变成干雾，然后指挥这些干雾到该去的地方。
这个主机里面有很多高科技的东西，像精密的喷头、压力调节装置之类的。
它得保证产生的干雾质量好、数量足，就像一个大厨要保证做出的菜色香味俱全一样。
2. 喷头组件。
喷头就像干雾的嘴巴，把主机产生的干雾喷出来。
这些喷头可不是随便乱放的，要根据需要抑制粉尘的区域来精心布置。
有的地方粉尘多，那就多放几个喷头；有的地方粉尘少，就少放几个。
就像在战场上，根据敌人的分布来安排士兵的位置一样。
3. 过滤装置。
水要是不干净，那可不行。
过滤装置就像一个超级保镖，把水里的杂质都给拦住，只让干净的水进入干雾主机。
要是没有这个保镖，那些杂质进到主机里，就可能把主机搞坏，就像一个小石子进到精密的手表里，那手表就不走字儿了。
4. 管道系统。
管道就是干雾的高速公路，把干雾从主机运输到各个喷头。
这个管道得质量好，不能漏，要是漏了，干雾就跑不到该去的地方了。
就像高速公路要是有个大窟窿，汽车就没法正常跑了。

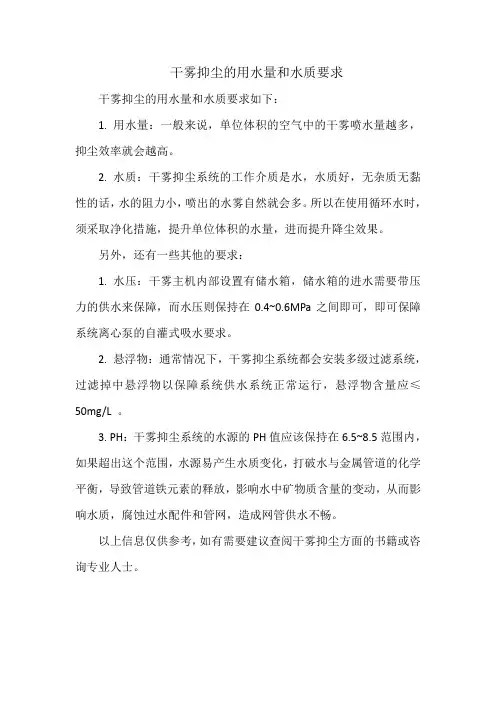

干雾抑尘的用水量和水质要求
干雾抑尘的用水量和水质要求
干雾抑尘的用水量和水质要求如下：
1. 用水量：一般来说，单位体积的空气中的干雾喷水量越多，抑尘效率就会越高。
2. 水质：干雾抑尘系统的工作介质是水，水质好，无杂质无黏性的话，水的阻力小，喷出的水雾自然就会多。
所以在使用循环水时，须采取净化措施，提升单位体积的水量，进而提升降尘效果。
另外，还有一些其他的要求：
1. 水压：干雾主机内部设置有储水箱，储水箱的进水需要带压力的供水来保障，而水压则保持在0.4~0.6MPa之间即可，即可保障系统离心泵的自灌式吸水要求。
2. 悬浮物：通常情况下，干雾抑尘系统都会安装多级过滤系统，过滤掉中悬浮物以保障系统供水系统正常运行，悬浮物含量应≤50mg/L 。
3. PH：干雾抑尘系统的水源的PH值应该保持在6.5~8.5范围内，如果超出这个范围，水源易产生水质变化，打破水与金属管道的化学平衡，导致管道铁元素的释放，影响水中矿物质含量的变动，从而影响水质，腐蚀过水配件和管网，造成网管供水不畅。
以上信息仅供参考，如有需要建议查阅干雾抑尘方面的书籍或咨询专业人士。
DB13T 1263-2010 微米级干雾抑尘技术应用规范
4.3.11.1 应根据所处理粉尘的性质及工艺条件、现场设备结构，合理选择干雾抑尘设备的种类、配置。 4.3.11.2 应根据现场粉尘产生点的产尘情况，分别采用不同配置的干雾机，调整水和压缩空气输出不 同参数的压力、流量。 4.3.11.3 应根据现场粉尘产生点的设备情况，分别采用不同配置的喷雾总成。
对粉尘无组织排放面积小或密闭空间小的场合，应选用喷雾器。喷雾器应有可调节安装角度的机构。
4.3.11.4 喷嘴
4.3.11.4.1 粉尘无组织排放，且粉尘产生空间较大时，喷嘴选择宜采用射程较大的(3 m～6 m 或以 上)的喷嘴。适用于粉尘产生面积大（一般大于 10 m2）或物料产生粉尘的垂直落差大（一般大于 3 m） 的场合。 4.3.11.4.2 粉尘无组织排放安装有封闭罩的或粉尘浓度较大时，喷嘴宜采用射程在 2 m～4 m 的喷 嘴。适用于粉尘产生面积中等（一般在 3 m2～10 m2）或物料产生粉尘的垂直落差较大（一般 1 m～3 m） 的场合。
4.3.11.3.1 喷雾箱
对粉尘无组织排放产生点面积大的现场，宜采用喷雾箱。根据现场情况，箱体可配置安装多个喷嘴， 以适应不同的产尘现场。
4.3.11.3.2 水气分配箱/器
根据粉尘抑制现场的特点，可采用水气分配器，由管道传输的压缩空气、水，经水气分配箱/器调 定输出不同的压力、流量。
4.3.11.3.3 喷雾器
行业 港口
设备名称
抑尘点位置
翻车机 给料机 筛分机/站/楼/塔 转接塔（转运站） 堆/取料机 装船机
落料池 给料出口（头部溜槽）、尾部溜槽（导料槽）、三通/四通等 头部溜槽、尾部溜槽（导料槽）、筛分（作业）面 头部溜槽、尾部溜槽（导料槽）、三通/四通等、皮带张紧机构 皮带头部溜槽、尾部溜槽（导料槽）、皮带张紧机构、堆/取料机头 皮带头部溜槽、尾部溜槽（导料槽）、装船仓壁
