商用电磁炉维修指导

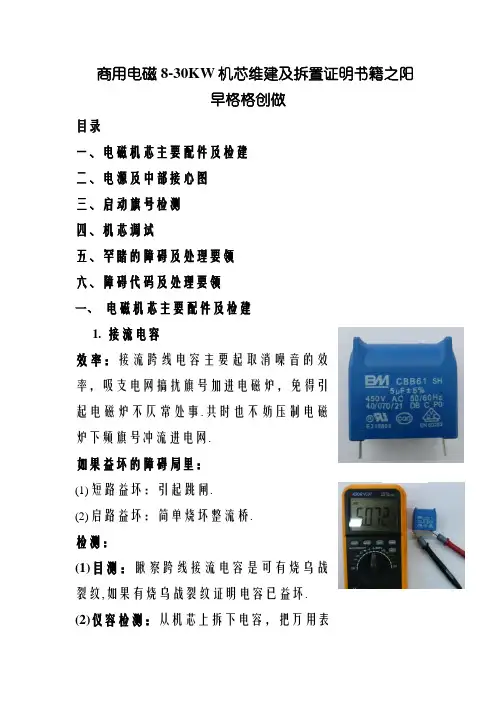

商用电磁8-30KW机芯维修及安装说明书目录

一、电磁机芯主要配件及检修

二、电源及外部接口图

三、驱动信号检测

四、机芯调试

五、常见的故障及处理方法

六、故障代码及处理方法

一、电磁机芯主要配件及检修

1.交流电容

作用：交流跨线电容主要起消除噪音的作用，吸收

电网干扰信号进入电磁炉，以免引起电磁炉不正常

工作。同时也可以抑制电磁炉高频信号冲流入电

网。

如果损坏的故障现象：

图1.1

(1)

短路损坏：引起跳闸。 (2) 开路损坏：容易烧坏整流桥。

检测：

(1)目测：观察跨线交流电容是否有烧黑和裂纹,如

果有烧黑和裂纹说明电容已损坏。

(2)仪表检测：从机芯上拆下电容，把万用表

打到电容档位“-‖-”,万用表两支表笔分别测电容的两端，如果显

示的值与电容容量相差过大说明电容已损坏，如图1.2.

更换：拆下已损坏的电容,将容量和电压相匹配的好电容装好。

2.三相整流模块

作用：把三相交流电源转换为直流电源，产

生直流高压。

如果损坏的故障现象：

三相漏电保护开关跳闸，而且漏电保护开关

打不上闸。

检测： (1)目测:观察三相整流模块是否有烧黑和裂纹，如果有烧黑和裂纹说

明三相整流模块已损坏。

(2)仪表检测:

图2.1 三相整流模块 图1.2

第一步:在断电的情况下用万用表二极管档位测试三相整流模块，红

表笔放在+极，黑表笔分别测三个交流输入极~，数值在0.300-0.500

之间如图

2.2-2.4

。

第二步：在断电的情况下用万用表二极管档位测试整流模块，黑表笔

放在—极，红表笔分别测三个交流输入极~，数值在0.300-0.500之

间如图2.5-2.7.

若所测数值不在规定值围之测整流模块损坏

更换:：

第一步：用M5六角扳手，和10号套筒把损坏的

三相整流模块拆下。

第二步：用手均匀地在所更换的三相整流模块的

底板涂上一层薄薄的导热硅脂如图2.8所示。

图2.2 图2.3 图2.4

图2.5 图2.6 图2.7

第三步：把三相整流模块安装到铝板上，

注意拧紧螺丝,。

3. 滤波模块电容: 作用：滤波模块电容将三相整流后脉动的直流

电源转换成一个较为平滑的直流电源。

如果损坏的故障现象： (1)钟后灭掉，如此反复。 检测:

(1)目测：观察滤波模块电容是否有烧黑和裂

纹，如果有烧黑和裂纹说明电容已损坏。

(2)仪器检测：从机芯上拆下电容，把万用表

打到电容档位“-‖-”,万用表两支表笔分别

测电容的两端，如果显示的值与电容容量相差

过大说明电容已损坏如图3.2所示。 更换：螺丝。

4.IGBT 模块:

作用：IGBT 是绝缘栅双极性晶体管的简称,在电路中相当于一个高频

开关管，其在电磁炉中主要是导通、截止，使得谐振电容与加热线盘

图2.8

图3.1

图3.2

不断反复充放电，加热线盘周围产生涡流磁场，从而锅具加热，是电磁加热的核心部件。

如果损坏的故障现象：

不能正常加热，无功率输出。功率开关开到某个档位后1秒钟显示板的数码管显示“-”工作指示灯不亮，设备返回待机状态。

检测：

第一步：在断电的情况下用万用表电阻档位测试。

IGBT的4脚和5脚(即G1和E1)的电阻值为4.7KΏ如图4.2所示。

第二步: 在断电的情况下用万用表测试IGBT的6脚和7脚(即G 2和E2)的电阻值为4.7KΏ如图4.2所示。

第三步：在断电的情况下用万用表二极管档位测试IGBT的1脚（红表笔）和3脚（黑表笔）的数值为0.300-0.400如图4.4所示。

第四步：在断电的情况下用万用表二极管档位测试IGBT的1脚（黑表笔）和2脚（红表笔）的数值为0.300-0.400如图4.5所示。

图4.2 图4.3 图4.4 图4.5

若所测数值不在规定值围之测IGBT 损坏。

更换：

第一步：用M5六角扳手，10号套筒扳手把IGBT

模块拆下。

第二步：用手均匀地在所换的IGBT 模块的底

板涂上一层薄薄的导热硅脂如图4.6所示。

第三步：把IGBT 模块安装到铝板上，注意拧紧螺丝。

第四步：在IGBT 模块的G 极和E 极之间焊一个4.7K 电阻，

第五步：G 、E （4、5、6、7）脚与驱动线连接，并且要焊接良好。这里要特别注意每根驱动线和IGBT 的G 、E （4、5、6、7）脚都是一一对应的（如不理解的可以打到公司的售后部资询），不能接错，否则会直接损坏IGBT 。

5.谐振电容:

作用：与加热线盘组成谐振回路,通过IGBT 模块的导通截止谐振电容与加热线盘不断反复充放电，使得加热线盘周围产生涡流磁场，从而得锅具加热。

如果损坏的故障现象:

(1) 不能正常加热，功率开关开到某个档位后1态。

(2) 电容容量变小的情况可以正常加热，但是线盘的输出频率变

高，散热器过热保护，显示板显示“4”不停的闪烁。

检测:

图4.6 图5.1

(1)目测：观察谐振电容是否有烧黑和裂纹，如果有烧黑和裂纹说明电容已损坏。

(2)仪器检测：从机芯上拆下电容，把万用表打到电容档位“-‖-”，万用表两支表笔分别测电容的两端，如果显示的值与电容容量相差过大说明电容已损坏如图5.2所示。

更换：拆下已损坏的电容，将电压和容量相匹配

的好电容装上，拧紧螺丝。

6.控制板：

控制板各接口的定义:

作用：电磁炉的控制核心，相当与电脑中的主板。

档位开关插头：外部功率开关插头，可进行档位转换。图5.2

图6.1
