TransCAD基本操作

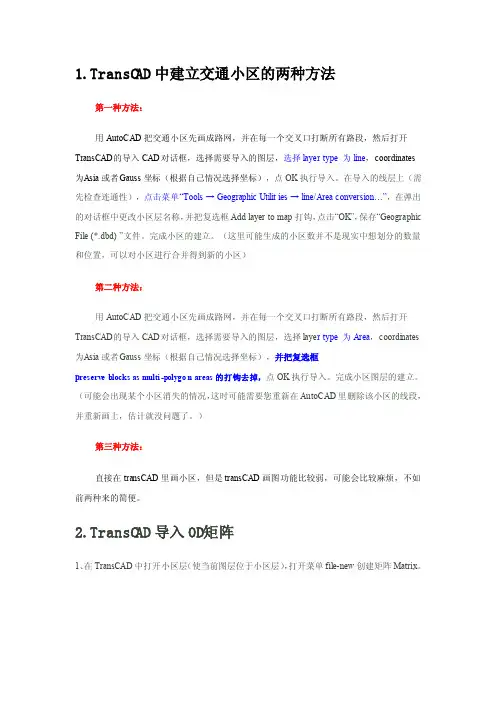

TransCAD技巧图解教程
1.TransCA D中建立交通小区的两种方法第一种方法：用AutoCA D把交通小区先画成路网，并在每一个交叉口打断所有路段，然后打开Tra nsCAD的导入CAD对话框，选择需要导入的图层，选择layer type 为line，coordin ates为A sia或者G auss坐标（根据自己情况选择坐标），点OK执行导入。
在导入的线层上（需先检查连通性），点击菜单“Tools→Geograp hic Utiliti es→line/Area convers i on…”，在弹出的对话框中更改小区层名称，并把复选框Ad d layer to map打钩，点击“OK”，保存“Geograp hic File(*.dbd)”文件。
完成小区的建立。
（这里可能生成的小区数并不是现实中想划分的数量和位置，可以对小区进行合并得到新的小区）第二种方法：用AutoCA D把交通小区先画成路网，并在每一个交叉口打断所有路段，然后打开Tra nsCAD的导入CAD对话框，选择需要导入的图层，选择layer type 为Area，coordin ates 为A sia或者G auss坐标（根据自己情况选择坐标），并把复选框pr eserve blocksas multi-polygon areas的打钩去掉，点OK执行导入。
完成小区图层的建立。
（可能会出现某个小区消失的情况，这时可能需要您重新在Aut oCAD里删除该小区的线段，并重新画上，估计就没问题了。
）第三种方法：直接在tran sCAD里画小区，但是trans CAD画图功能比较弱，可能会比较麻烦，不如前两种来的简便。
2.TransCA D导入OD矩阵1、在TransC AD中打开小区层（使当前图层位于小区层），打开菜单fil e-new创建矩阵Matrix。
TransCAD操作流程
TransCAD交通分配操作流程及报告要求1. TransCAD交通分配操作流程1.1 新建路网文件。
新建线层地理文件（菜单File-New, 文件类型选Geographic File-Line Geographic File）。
在路网中的字段属性中一般包含道路名称、道路等级、车道数、通行能力、设计速度、小区连接线标志等属性。
将系统的单位设为m,cm。
修改比例尺为1:10000。
建立路网，选择菜单Tools-Map Editing-Toolbox，得到画图工具框。
建完路网后，打开线层Dataview文件，统一添加道路属性，并通过工具栏的Formula Field命令计算获得实际道路长度和行驶时间两个属性。
1.2 修改点层文件。
通过工具栏的Working layer将点层设为当前工作层。
打开点层的Dataview文件。
选择菜单Dataview-Modify Table，增加小区形心点类型（CentroidPoint）字段属性，类型设为Integer。
1.3建立交通小区文件（选择File-New, Geographic File-Area Geographic File）。
连接小区层与道路层（Tools-map editing-connect）。
适当调整小区连接线并对其添加通行能力等各项属性。
生成二进制路网（选择Networks/path-create）并通过最短路径工具检查路网的正确性。
1.4 以点层文件的形心点ID为基础生成OD表（在点层为当前层的基础上新建OD矩阵文件）。
前提条件：在节点文件中创建了形心点选择集。
1.5 进行交通分配（选择Planning-traffic assignment）。
准备工作：①最新的二进制路网文件；②完整的OD表；③将线层设为当前工作层。
在分配前，注意对话框中的小区形心点（Centroids）及分配选项（Option-Create Themes）进行设置。
2. TransCAD交通分配报告写作内容及要求课程设计报告可分为如下几部分：课程设计的目的及步骤说明。
第四章TransCAD快速入门
阶段1：创建公共汽车路线地图
构造Overlays(覆盖图)
– 从工具条上的层下拉列表中选择Service Areas – 选择Tools-Geographic Analysis-Overlay来显示Overla
y对话框
– 从Layer下拉列表中选择Flintbury Zones – 单击OK。TransCAD显示Save As（另存为）对话框 – 在你的硬盘上选择一个目录 – 输入“MYACCESS”作为文件名并单击Save
阶段1：准备输入
选择节点中的质心 – 选择Selection-Select by Condition
– 在Enter a Condition文本框中输入条件“Centroid<>null” – 在Set Name文本框中输入“Centroids” – 单击OK
打开OD流量矩阵
– – – – 选择File-Open 从Files of Type下拉列表中选择Matrix 从Tutorial目录中选择矩阵文件FL-OD.MTX 单击OK
阶段1：创建一个总览地图
改变分区风格 – 从工具条上的层下拉列表中选择FlintburyZones。 – 单击工具条上的 – 从Border Style下拉列表中选择一虚线 – 从Border Width下拉列表中选择1.5 – 从Border Color下拉列表中选择最上边的黑色； – 单击OK。
项目3：游行中关闭街道的影响
第一阶段 准备输入 打开地图 – 选择File-Open或单击工具条上的 – 从Tutorial文件夹中选择MYTRANS.MAP – 单击OK 清除Scaled-Symbol主题 – 从工具条上的层下拉列表中选择Flintbury Streets – 选择Map-Scaled Symbol Theme或单击工具条上的 – 单击Remove
TRANSCAD教程三
TRANSCAD教程三TRANSCAD教程三在这篇教程中，我们将介绍一些TRANSCAD的基本功能和用法。
1.安装和打开软件：-打开TRANSCAD，进入主界面。
2.导入地理数据：-在主界面上，选择“文件”->“导入”->“地理数据”。
- 浏览文件系统，选择要导入的地理数据文件（如shapefile）。
-定义导入的数据类型、坐标系等参数。
-点击“导入”按钮，将地理数据导入TRANSCAD。
3.创建区域：-输入区域的名称和描述。
-定义区域的边界和范围。
-点击“确定”按钮，创建区域。
4.数据处理和分析：-在主界面上，选择“工具”->“数据处理和分析”。
-选择要进行的处理或分析任务，如缓冲区分析、网络分析等。
-输入相关参数和条件。
-点击“运行”按钮，开始处理或分析数据。
-在地图上绘制道路或公交线路，定义其属性和连接。
-点击“保存”按钮，保存网络。
6.可视化：-在主界面上，选择“可视化”->“地图”。
-选择要显示的地图图层，如道路、交通流量等。
-调整地图的样式和显示方式，如颜色、符号等。
-点击“应用”按钮，显示地图。
7.模型和模拟：-在主界面上，选择“模型”->“新模型”。
-选择要使用的模型类型，如交通仿真、交通运输模型等。
-输入相关参数和条件。
-点击“开始”按钮，运行模型或模拟。
8.报告和输出：-在主界面上，选择“文件”->“导出”。
- 选择要导出的输出格式，如PDF、Excel等。
-输入相关参数和条件。
-点击“导出”按钮，将结果导出为报告或输出文件。
这些是一些TRANSCAD的基本功能和用法，通过使用这些功能，您可以进行各种交通规划和分析任务。
请注意，TRANSCAD还提供了许多高级功能和工具，可以根据具体需求进行深入学习和使用。
TransCAD基本操作
实践二：交通小区绘制
47/180
实践二：交通小区绘制
要点回顾: • 如何新建交通小区
• 如何添加图片图层
• 如何进行小区绘制
• 如何进行线面转换
• 如何进行小区的合并与删除
48/180
实践二：交通小区绘制
要求及提示: • 建立面图层名为 <交通小区>，文件名称为< 交通小区>的面地理文件 • 根据用地规划图进行小区的划分 • 添加外部交通小区 • 可通过线面转换快速实现小区绘制 • 图中小区划分仅供参考,可自行选择划分方式
11/180
练习：编辑线特性（1）
12/180
练习：编辑线特性（1）
点击 取消编辑，选中的线将不会被删除。 ，拖动一个终点或轮廓
在地图编辑工具箱中单击 点到一个新的位置
点击远离存在点的线，并添加一个轮廓点，拖动其到 一个新的点
选择轮廓点，并按删除键删除
选择 保存编辑。
13/180
练习：编辑线特性（1）
14/180
练习：编辑线特性（2）
单击 单击 ，然后添加两条新线，使这两条线首尾相连， 保存编辑。
单击 ，然后单击两条线的连接处，TransCAD将 把两条线合并成一条，原来的终点变成轮廓点，单 击 保存。 单击 ，然后单击一条线，TransCAD将这条线分成 两条，原来的轮廓点变为终点。 再次单击这点，TransCAD将使这两点分开
Experiment of Transport Planning
交通规划实验
TransCAD5基本操作
交通运输工程系
内容提要
路网（地理文件）的建立和编辑
数据库管理
网络的生成和设置 矩阵应用 路线系统操作与应用
TransCAD基本操作
11
练习：编辑线特性（1）
12/163
12
练习：编辑线特性（1）
点击 取消编辑，选中的线将不会被删除。 在地图编辑工具箱中单击 ，拖动一个终点或轮 廓点到一个新的位置 点击远离存在点的线，并添加一个轮廓点，拖动 其到一个新的点 选择轮廓点，并按删除键删除 选择 保存编辑。
13/163
31
数据表的建立和编辑
3、创建基于小区的专题地图 1）制作GDP分布色彩专题图
32
数据表的建立和编辑
3、创建基于小区的专题地图 2）制作人口分布点密度专题图
33
O-D调查数据处理与分析
1、建立和编辑矩阵文件 1）打开练习数据中的“BaseData.bin”文件，然 后点击 弹出 New File 对话框，选择Matrix，
41
42
交通网络编辑
1、新建线类型地理文件
弹出一个“Attributes for Street”对话框，在此对 话框中为路段图层建立四个属性数据字段，分别 是Type（路段类型，Integer型）、Speed（设计 车速，Real型）、Time（行驶时间，Real型）、 Capacity（通行能力，Real型），然后点击 “OK”按钮。 弹出一个“Attributes for Node”对话框，在此对 话框中为节点图层建立一个属性数据字段ZoneID （小区编号，Integer型），然后点击“OK”按钮
50
51
52
交通网络编辑
5、制作交叉口流量流向图
•将当前图层设置为“Street”，点击右侧“Tools”工 具栏中的%按钮。用鼠标选中一个节点，此时会弹 出图2-30所示的“Intersection Diagram”对话框。
TRANSCAD使用说明
TRANSCAD使用说明1.数据导入首先，要使用TRANSCAD进行交通分析，需要将交通相关数据导入软件中。
TRANSCAD支持多种数据导入格式，如shapefile、CAD文件、CSV文件等。
导入的数据可能包括道路网络、车流量、行车速度、人口分布等。
2.地图绘制3.交通模拟4.交通需求分析交通需求分析是TRANSCAD的一个重要功能。
通过分析人口分布、工作地点、出行目的等信息，可以确定交通需求的分布和量。
交通需求分析可以帮助决策者了解不同区域的交通需求状况，从而制定相应的交通规划措施。
5.交通规划与优化TRANSCAD还可以用于交通规划和优化。
通过设定不同的交通规划目标，如减少通勤时间、优化交通网络布局等，可以评估交通规划方案的效果。
根据评估结果，可以对交通规划方案进行优化和调整，以提供更好的交通服务。
6.交通可达性分析TRANSCAD可以进行交通可达性分析，即分析不同目的地的可达性情况。
可以通过设定交通工具和目的地，计算出不同区域的可达性指数，从而评估交通系统的效能。
交通可达性分析可以帮助决策者了解交通系统的覆盖范围和服务水平。
7.交通影响评估TRANSCAD可以进行交通影响评估，即评估交通规划对交通系统和周边环境的影响。
可以模拟不同交通规划方案下的交通流动情况和交通拥堵程度，从而评估不同方案的优劣。
交通影响评估可以帮助决策者选择最优的交通规划方案。
8.可视化与报告输出TRANSCAD提供了强大的可视化功能，可以将分析结果以图表、地图等形式展示出来。
同时，还可以将分析结果导出为报告，以便进一步分析和沟通。
可视化和报告输出功能使得TRANSCAD成为一个强有力的决策工具。
总之，TRANSCAD是一款功能强大的交通分析与规划软件，可以用于交通模拟、交通需求分析、交通规划优化等方面。
通过使用TRANSCAD，可以更好地理解和规划交通系统，提供更好的交通服务。
TRanscad使用说明
TRanscad使⽤说明Transcad快速建模简体版⼀、有关CAD图的处理1.将CAD路⽹图除掉不需要图层，只需有边线、红线及中线三层即可，将该图层另存为R12格式下的dxf⽂件2.打开transcad，点击openfile【打开⽂件】，点击file of type【⽂件类型】下拉菜单中，输⼊A，找到.dxf⽂件，将其导⼊到transcad中3.在导⼊dxf⽂件的对话框中，import autocad DXf file，选中【导⼊dxf⽂件】选择要导⼊的图层，边线、红线、中线。
注：按住ctrl连续选择边、红、中线4.选择coordinates【坐标】A．在坐标系统框内，在class下拉菜单中选择Asia【亚洲】，在zone【区域】下拉菜单中选择china ciesin grid【中国⼤陆】-ok即可——取名B．导⼊成功后，⽴即存盘，点南save file【存储⽂件】⾃动保存成.map⽂件⼆、关于在transcad中建路⽹1.新建⼀个⽂件，点击new file找到geographic file【地理⽂件】——选择line geographicfile【线状地理⽂件】‘2.在lay settings【层设置】name处，输⼊line layer，在endpoint layer settings【点层设置】name处改为“Line Endpoint layer”- ok3.填⼊模型参数属性【attrioutes for new layer】A．点击add field【填加项⽬】在下边field storage information【项⽬存储信息】name 栏内输⼊name，在type【类型】栏下拉菜单中选择character【属性】B．依次点击add field 在name栏处依次输⼊：Name【命名】Type【类型】CAP【通⾏能⼒】integer 4Vel【速度】integer 4Name【名字】characterTime【时间】Real 8Real Length【真实长度】Real 8AB-THR （过境量）BA-THR integer 4 （过境量）AB-PROxBA-PROx注：最好输⼊字母⼤写，以免程序不认。
TRANSCAD教程一
TRANSCAD教程一TRANSCAD教程一1.TRANSCAD概述2.安装TRANSCAD3.创建交通网络在TRANSCAD中，交通网络是交通模拟和分析的基础。
创建交通网络的步骤如下：-在TRANSCAD菜单中，选择“文件”>“新建”>“交通网络”。
-输入交通网络名称和描述，选择坐标系，点击“确定”。
4.导入地理数据要使用TRANSCAD进行交通模拟和分析，首先需要导入地理数据，如道路网络、人口数据等。
可以通过以下步骤导入地理数据：-在TRANSCAD菜单中，选择“文件”>“导入”>“地理数据”。
-选择要导入的文件或文件夹，并设置导入参数。
-点击“确定”开始导入。
5.创建行程在进行交通模拟和分析之前，需要创建行程数据，即模拟的交通出行。
可以通过以下步骤创建行程：-在TRANSCAD菜单中，选择“文件”>“新建”>“行程数据”。
-输入行程数据名称和描述，选择行程类型和所属交通网络，点击“确定”。
6.分配行程行程分配是指将创建的行程数据分配给交通网络中的道路，以模拟交通流。
可以通过以下步骤分配行程：-在TRANSCAD菜单中，选择“行程”>“分配”>“交通网络”。
-选择要分配的行程数据和交通网络，设置分配参数，点击“确定”。
7.运行模拟器在分配行程后，可以运行TRANSCAD模拟器来模拟交通流。
可以通过以下步骤运行模拟器：-在TRANSCAD菜单中，选择“模拟器”>“设置”。
-设置模拟器参数，如模拟时间、时间步长等。
-点击“开始模拟”开始模拟交通流。
8.分析结果模拟完成后，可以对模拟结果进行各种分析。
TRANSCAD提供了许多工具和功能来帮助用户分析交通模拟结果，如交通量分析、行程时间分析、路段流量分析等。
9.优化交通系统在分析交通模拟结果的基础上，可以通过优化交通系统来改善交通流和减少拥堵。
TRANSCAD提供了多种优化工具和算法，如交通信号优化、路径选择优化等。
TransCAD操作步骤
1、在CAD中建立路网和小区
路段用PL命令，并在交叉口处断开，其他地方不要断开；
小区要闭合；
图层要分清楚；
保存为R12的dxf格式；
2、导入到TransCAD中
路网数据要检查：先建立网络（这个文件要随时更新），检查到错误节点一般在CAD中修改，少量的可以在TransCAD中修改；
导入小区；
3、道路属性输入
道路根据CAD中的图层分类；
车速、行程时间（小数类型）、通行能力（三个主要参数）——根据细化程度分车种输入，例子中只使用小汽车的属性；
4、小区编号输入
5、建立型心连杆
这个过程要在线层和点层中新加元素，而且新的元素和久的元素无差别，要通过小区ID 连接；
型心连杆可以自动连接也可以手动添加；
用最短路工具可以检查新建道路的连通性；
我个人建议型心连杆的属性参照支路标准，不要给得太高（为了防止经过性交通流取道型心连杆，例如）；
将小区编号导入到节点的属性中，以备后用；(看不懂)
6、计算阻抗矩阵
可以使用时间、长度等；
7、现状OD模型校验（省略……）
8、OD分布
计算小区未来发生和吸引量，并导入到TransCAD中；
OD分布：需要打开阻抗矩阵，并且更改矩阵的索引；
9、OD的导入导出
导出：保存为dbf格式；
导入：
10、期望线
11、交通流量分配
要打开需分配的OD矩阵；
把矩阵的索引更改为节点的ID；
有的时候它不会自己打开，要到文件夹中把结果找到；
把两个表连接到一起，计算饱和度；
画出流量图和饱和度图；
12、基本完成
我这个只是基本的过程，大家知道一个交通预测在TransCAD中的建模过程，希望对你们有一定的帮助。
TRANSCAD教程三
TRANSCAD教程三TRANSCAD教程三TRANSIMS（Transportation Analysis and Simulation System）是一个交通系统建模和仿真软件，常用于交通规划、交通流分析、交通需求预测等方面。
TRANSCAD是TRANSIMS的一个组成部分，主要用于交通规划和交通分析。
本教程将介绍TRANSCAD的一些基本功能和操作步骤，帮助初学者快速上手使用该软件。
一、TRANSCAD的安装和启动2.安装完成后，在开始菜单中找到TRANSCAD的快捷方式，点击运行。
二、创建工程1.在TRANSCAD中，一个工程是一个交通模型的容器，用于包含地理数据、交通网络和其他模型参数。
2. 在主菜单中选择“File”-“New”-“Project”来创建一个新的工程。
3.选择工程的保存位置，并为工程命名。
三、导入地理数据1. 在TRANSCAD中，地理数据可以是矢量文件（如.shp，.dxf等）或栅格文件（如.tif，.img等）。
2. 在主菜单中选择“Project”-“Import”-“Spatial Data”来导入地理数据文件。
3.选择要导入的数据文件，并设置导入选项，如坐标系统和数据化解析度。
四、创建网络1.在TRANSCAD中，网络是交通模型的主要组成部分，用于表示道路、路径和交叉口。
2. 在主菜单中选择“Network”-“Build”-“Road Network”来创建一个新的网络。
3.选择要建立网络的地理数据文件，并设置属性，如道路类型、车道数和限速。
五、添加交通需求1.在TRANSCAD中，交通需求表示人员或车辆在网络上的活动和移动。
2. 在主菜单中选择“Demand”-“Add”-“Trip Generation”来添加一个新的交通需求。
3.设置交通需求的属性，如出行目的、出发和到达地点，以及交通方式。
4.根据需要，可以添加多个交通需求，以模拟不同的出行活动。
TRANSCAD基本操作
练习：寻找地图要素
• 选择File-Open或单击工具条上的 ，然 后打开Tutorial文件夹中的地图文件 FINDRI.MAP • 选择Edit-Find或单击工具条上的 ，来显 示Find对话框 • 从滚动列表中选择Map Feature • 从Layer下拉列表中选择County，并从 Field下拉列表中选择[County Name] • 在Value文本框中输入“Providence”
交通部规划研究院
练习：使用地图定位
交通部规划研究院
练习：使用地图定位
• 选择Map-Scale或单击工具条上的 来显 示Map Scale对话框 • 选择Ratio并从下拉列表中选择“1： 500,000”
交通部规划研究院
练习：使用地图定位
• 单击OK。TransCAD重新绘制地图并更新 Map Locator内的长方形 • 在Map Locator中单击一些位置。每次你 单击完后TransCAD重新设置地图的中心 • 在Map Locator中单击并拖拽一个长方形 ，TransCAD在地图上重新绘制相应的位 置 • 选择File-Close来关闭地图
交通部规划研究院
练习：使用地图定位
交通部规划研究院
练习：设定地图的比例尺
• 选择File-Open或单击工具条上的 ，然 后打开Tutorial文件夹中的地图文件 States.MAP • 选择Map-Scale或单击 来显示Map Scale对话框 • 选择Mi per In并输入“250”
交通部规划研究院
交通部规划研究院
练习：在地图上移动
交通部规划研究院
练习：在地图上移动
• 单击Zoom Out工具 然后单击地图上的 任一位置。 • 单击Pan工具 ，然后单击地图上任一地 方，将地图拖到一新位置并释放鼠标键 • 选择Map-Initial Scale或单击 来恢复到 地图的原始比例尺和中心 • 选择File-File来关闭地图。
TransCAD基本操作解析
21
练习：编辑面要素
22/163
22
练习：编辑面要素
点击 ，删除区域。 在地图编辑工具箱中点击 ，然后点击右上角的 区域，并点击区域的边缘拖动成一个新的形状。 单击 取消编辑，区域编成原始形状。 点击 ，然后点击下面的两个区域，TransCAD把 将删除的公共边变红显示。 点击 保存修改，TransCAD合并两个区域。 选择File-Close并点击No不作任何修改保存地图。
13
练习：编辑线特性（1）
14/163
14
练习：编辑线特性（2）
单击 ，然后添加两条新线，使这两条线首尾相 连，单击 保存编辑。 单击 ，然后单击两条线的连接处，TransCAD 将把两条线合并成一条，原来的终点变成轮廓点 ，单击 保存。 单击 ，然后单击一条线，TransCAD将这条线 分成两条，原来的轮廓点变为终点。 再次单击这点，TransCAD将使这两点分开
15/163
15
练习：编辑线特性（2）
16/163
16
练习：编辑线特性（2）
点击 ，选中两条线，然后将其中任何一条线的 终点至于另外一条线上，TransCAD将使两条线 连接，单击 ，保存修改。 单击 ，然后添加两条交叉的新线，交叉点将呈 ×状。 在地图编辑工具箱中单击 ，先后点击两条线， 然后点击两条线的交叉点，TransCAD分开两条 线并在交叉点处添加一个终点连接四条线，拖动 终点查看这个点如何与四条线连接。
17/163
17
练习：编辑线特性（2）
18/163
18
练习：编辑面要素
选择File-New或单击图标 ，在New File选项中 选择Geographic File，单击Ok。TransCAD显 示新建地理文件对话框。 单击Area Geographic File单选按钮，在Layer Name中输入My Area，单击Ok，再次单击Ok 不作任何修改并关闭New Table对话框。 以MyAreas作为文件名保存，TransCAD显
TRANSCAD使用说明
TRANSCAD使用说明TRANSCAD是一种流行的交通规划和仿真软件，它具有强大的功能和灵活性，可用于模拟和分析交通网络、路径选择、交通需求、服务水平等各种交通规划问题。
本篇文章将对TRANSCAD的使用进行详细说明，包括软件安装与配置、数据导入与处理、模型建立与仿真等方面。
一、软件安装与配置1. 数据库配置：TRANSCAD使用数据库来存储和管理数据，支持多种数据库，如Access、SQL Server等。
在首次打开软件时，需要配置默认数据库。
2.文件路径配置：TRANSCAD保存和读取数据文件时需要指定默认路径。
可以在软件的选项设置中进行路径配置，也可以在具体操作中手动选择路径。
3.输出设置：在进行仿真和分析后，需要将结果输出。
设置输出路径和文件格式可以在选项设置中进行，根据需要选择输出的文件类型和文件夹。
二、数据导入与处理1. 数据导入：TRANSCAD支持导入常见的文件格式，如shp、dxf、csv等。
导入前需要确定数据的坐标系和格式，确保数据导入正确。
3.数据更新：在实际使用中，数据会不断更新。
TRANSCAD提供了数据更新的功能，可以根据最新的数据进行更新和处理。
三、模型建立与仿真2.路径选择：TRANSCAD提供了多种路径选择算法，可以根据不同的策略和需求进行路径选择。
可以基于最短路径、最快路径、最便捷路径等进行选择。
3.交通需求模拟：TRANSCAD可以根据交通需求数据进行仿真模拟，模拟不同交通需求下的交通状况和服务水平。
可以通过调整交通需求参数来观察仿真结果的变化。
4.分析与评估：TRANSCAD提供了多种分析和评估工具，可以对交通网络、路径选择、交通需求等进行分析和评估。
可以对不同方案进行比较，优化交通规划方案。
四、结果输出与展示1.图表输出：TRANSCAD可以将仿真和分析结果以图表的形式进行输出，如交通流量图、路径选择图等。
可以将图表保存为图片格式，方便后续使用。
2.报告生成：TRANSCAD可以生成详细的报告，包括仿真和分析的结果、参数设置、数据处理流程等。
TransCAD上机-基本操作HAHA
TransCAD上机-基本操作HAHA1 基本操作表1 Transcad的基本文件类型及说明1.1 交通小区划分1.1.1 新建面类型地理文件建立TAZ.dbd地理文件。
1.1.2 编辑面类型地理文件1.1.3 为小区输入属性数据Map->Layers->Labels->Field->ID1.1.4 设置小区地图的显示样式Map->Layers->Style在快捷菜单栏单击，为地图添加一个图例，在图例上单击右键，选择“Properties”1.2 社会经济基础资料处理与分析1.2.1建立和编辑数据表文件选择“Edit”->“Add Records”修改表格的字段属性“Dataview”->“Modify Table”1.2.2 将数据表连接到地图同时打开TAZ.dbd和BaseData.bin选择“Dataview”->“Join”或快捷菜单1.2.3 创建基于小区的专题地图1）GDP分布色彩专题地图将小区地图作为当前窗口，单击快捷菜单2）人口分布点密度专题地图将小区地图作为当前窗口，单击快捷菜单1.3 O-D调查数据处理与分析1.3.1 建立和编辑矩阵文件1.3.2 从其他数据中导入矩阵文件在Transcad中打开“ODSurvey.xls”文件选择“Matrix”->“Import”，点击“Next”1.3.3 期望线图打开“BaseOD.mtx”和“TAZ.dbd”小区地图，选择“Tools”->“Geographic Analysis”->“Desire Lines”1.4 交通网络编辑1.4.1 新建线类型地理文件单击快捷菜单设置“Street”为当前图层，选择“Tools”->“Map Editing”->“Check Line Layer Connectivity”1.4.4 为路段图层输入属性数据单击“Tools”工具栏中，为每条路段单独输入属性值1.5 交通量数据处理与分析1.5.1 输入路段流量打开“Street.dbd”，选择“Dataview”->“Modify Table”，增加两个实数型字段“AB_Flow”和“BA_Flow”，表示不同路段方向为新增两个字段输入数据1.5.2 制作路段流量专题地图设置当前图层为“Street”，单击快捷菜单（Planning->Planning Utilities->Create Flows Map）1.5.3 制作交叉口流量流向图设置当前图层为“Street”，单击右侧工具栏，用鼠标选中一个节点缺一张结果图。
TRANSCAD教程一
TRANSCAD教程一TRANSCAD教程一第一部分：TRANSCAD介绍第二部分：TRANSCAD安装和设置2.设置工作环境：在TRANSCAD启动后，可以通过菜单栏中的“工具”选项来设置工作环境，包括单位制、数据存储位置等。
1. 导入地理数据：TRANSCAD支持导入各种地理数据格式，如ESRI Shapefile、MapInfo文件等。
通过菜单栏中的“文件”选项，可以选择导入数据文件，并按照向导的指示将数据导入到TRANSCAD中。
第四部分：网络建模和分析1.建立网络：TRANSCAD可以根据导入的道路数据自动生成道路网络。
在网络模块中，可以定义道路的相关属性，如道路等级、速度限制等。
2.网络分析：通过菜单栏中的“网络分析”选项，可以进行网络连接分析、路径查找、最短路径分析等常见网络分析操作。
TRANSCAD还支持自定义网络分析脚本以满足特定需求。
第五部分：交通需求模拟和优化1.交通需求模拟：TRANSCAD可以基于地理数据和网络模型，对交通需求进行模拟。
通过选择相应的需求模型和输入参数，可以模拟不同交通场景下的交通流量和交通状况。
2.交通优化：TRANSCAD提供了一系列优化工具，用于优化交通网络的设计和交通系统的运行。
通过调整网络的拓扑和道路属性，可以寻求最佳的交通方案。
第六部分：可视化和报表生成1.数据可视化：TRANSCAD提供了一系列可视化工具，用于显示地理数据、网络模型和交通仿真结果。
通过选择相应的可视化工具和参数，可以生成地图、图表和动画等可视化结果。
2.报表生成：TRANSCAD可以根据用户的需求，生成各类报表和统计分析结果。
通过选择相应的报表模板和参数，可以生成详细的交通分析报告。
第七部分：实例分析和练习本教程的最后一部分将提供一些实例分析和练习，以帮助读者进一步掌握TRANSCAD的使用方法。
通过解决实际问题和完成练习任务，读者可以深入理解TRANSCAD的功能和应用。
TRANSCAD操作步骤
9、 OD的导入导出
导出：保存为dbf格式；
导入：
10、期望线
11、交通流量分配
要打开需分配的OD矩阵；
把矩阵的索引更改为节点的ID；
有的时候它不会自己打开，要到文件夹中把结果找到；
把两个表连接到一起，计算饱和度；
画出流量图和饱和度图；
1叉口处断开，其他地方不要断开；
小区要闭合；
图层要分清楚；
保存为R12的dxf格式；
2、 导入到TransCAD中
路网数据要检查：先建立网络（这个文件要随时更新），检查到错误节点一般在CAD中修改，少量的可以在TransCAD中修改；
导入小区；
12、基本完成
我这个只是基本的过程，大家知道一个交通预测在TransCAD中的建模过程，希望对你
们有一定的帮助。
3、 道路属性输入
道路根据CAD中的图层分类；
车速、行程时间（小数类型）、通行能力（三个主要参数）——根据细化程度分车种输入，例子中只使用小汽车的属性；
4、 小区编号输入
5、 建立型心连杆
这个过程要在线层和点层中新加元素，而且新的元素和久的元素无差别，要通过小区ID连接；
型心连杆可以自动连接也可以手动添加；
用最短路工具可以检查新建道路的连通性；
我个人建议型心连杆的属性参照支路标准，不要给得太高（为了防止经过性交通流取道型心连杆，例如）；
将小区编号导入到节点的属性中，以备后用；
6、 计算阻抗矩阵
可以使用时间张度等；
7、 现状OD模型校验（省略……）
8、 OD分布
计算小区未来发生和吸引量，并导入到TransCAD中；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10/180
练习：编辑线特性（1）
选择Tools-Map Edit-Toolbox或单击 辑对话框 打开地图编
单击 ，然后在地图上单击几个点，TranCAD显 示一条虚线。 单击鼠标右键，将删除轮廓点。 双击鼠标结束画线，并画其他几条线，使线首尾相 连 单击 ，保存线编辑。 单击 ，但后点击其中的一条线。TransCAD将你 要删除的线上加红色显示。
在拟合路段工具箱中单击
点击在起点和终点间的灰色路段并加亮
30/180
练习：拟合路段
31/180
练习：拟合路段
在拟合路段工具箱中单击 ，并点击起点和终点
在拟合路段工具箱中单击 ，突出显示点间的路段， 点击 拟合路段，并在确认对话框中点击Yes， TransCAD排列目标路段和源路段。 选择File-Close并点击No不作任何修改保存地图
Experiment of Transport Planning
交通规划实验
TransCAD5基本操作
邹志云 教授
交通运输工程系
内容提要
路网（地理文件）的建立和编辑
数据库管理
网络的生成和设置 矩阵应用 路线系统操作与应用
2/180
内容提要
路网（地理文件）的建立和编辑 数据库管理 网络的生成和设置 矩阵应用 路线系统操作与应用
单击Point Geographic File单选按钮，在Layer Name中 输入My Points，单击Ok，再次单击Ok不作任何修改 并关闭New Table对话框。
以Mypoints作为文件名保存，TransCAD显示包括My Points层的地图。
5/180
练习：编辑点特性
6/180
练习：编辑点特性
选择Tools-Map Edit-Toolbox或单击 辑对话框 打开地图编
单击 ，然后在地图上单击几个点，TanCAD在 你点的位置添加空心的黑框 单击 ，保存编辑。
单击 ，然后点击其中的一个点。TransCAD在你 要删除的点上加上红色的×。
7/180
练习：编辑点特性
实践二：交通小区绘制
47/180
实践二：交通小区绘制
要点回顾: • 如何新建交通小区
• 如何添加图片图层
• 如何进行小区绘制
• 如何进行线面转换
• 如何进行小区的合并与删除
48/180
实践二：交通小区绘制
要求及提示: • 建立面图层名为 <交通小区>，文件名称为< 交通小区>的面地理文件 • 根据用地规划图进行小区的划分 • 添加外部交通小区 • 可通过线面转换快速实现小区绘制 • 图中小区划分仅供参考,可自行选择划分方式
3/180
创建和编辑地理文件
TransCAD 用地理文件在一个地图层中存储要素的位 置和形态。能够用编辑工具和鼠标添加、删除或更
改地理文件中的要素。还能够创建新的空白地理文
件来存储点、线或面要素，然后用编辑工具和鼠标 向其中添加新的要素。
4/180
练习：编辑点特性
选择File-New或单击图标 ，在New File选项中选择 Geographic File。TransCAD显示新建地理文件对话框。
37/180
练习：编辑面要素
选择File-New或单击图标 ，在New File选项中选 择Geographic File，单击Ok。TransCAD显示新建 地理文件对话框。 单击Area Geographic File单选按钮，在Layer Name 中输入My Area，单击Ok，再次单击Ok不作任何修 改并关闭New Table对话框。 以MyAreas作为文件名保存，TransCAD显示包括 My Areas层的地图。
40/180
练习：编辑面要素
41/180
练习：编辑面要素
点击 ，删除区域。
在地图编辑工具箱中点击 ，然后点击右上角的区域， 并点击区域的边缘拖动成一个新的形状。 单击 取消编辑，区域编成原始形状。
点击 ，然后点击下面的两个区域，TransCAD把将 删除的公共边变红显示。 点击 保存修改，TransCAD合并两个区域。
32/180
练习：拟合路段
33/180
练习：添加图片图层
• 新建一个线性地理文件 • 新建完成后, 选择Map>>Layers打开图层 管理器 • 点击Add Layer按钮，弹出文件选择对话 框
34/180
练习：添加图片图层
• 在选择文件对话框中 Files of type 下拉菜单 中选中JPEG Image, 并选择想要加入图层 的图片打开 • 点击图层管理器Close 按钮结束添加图片图 层工作。
11/180
练习：编辑线特性（1）
12/180
练习：编辑线特性（1）
点击 取消编辑，选中的线将不会被删除。 ，拖动一个终点或轮廓
在地图编辑工具箱中单击 点到一个新的位置
点击远离存在点的线，并添加一个轮廓点，拖动其到 一个新的点
选择轮廓点，并按删除键删除
选择 保存编辑。
13/180
练习：编辑线特性（1）
14/180
练习：编辑线特性（2）
单击 单击 ，然后添加两条新线，使这两条线首尾相连， 保存编辑。
单击 ，然后单击两条线的连接处，TransCAD将 把两条线合并成一条，原来的终点变成轮廓点，单 击 保存。 单击 ，然后单击一条线，TransCAD将这条线分成 两条，原来的轮廓点变为终点。 再次单击这点，TransCAD将使这两点分开
• 输入将要创建的图层名称<交通小区> • 勾选Add Layer to Map • 点击OK，保存文件到 \实验模型\3 交通模型\交通小 区.dbd • 线面转换工作完成
45/180
练习：线面转换后期处理
• 完成转换后应检查是 否存在错误, 并进行删 除和合并以获取所需 的小区划分
46/180
修改匝道的偏移量从1到8依次为2000，500，2300， 300，2000，500，2300，300（单位为Feet英尺）
25/180
练习：创建立交
26/180
练习：创建立交
单击Ok，TransCAD在的图上创建四叶苜蓿形立交 桥，箭头表示匝道上的车辆行驶方向 在创建立交工具箱中点击 在标号为21号的节点点击，TransCAD显示创建一个 Trumpet式立交对话框，并在地图上显示立交匝道 调整匝道偏移量并点击Ok，TransCAD在地图上创 建喇叭形立交桥，箭头表示匝道上的车辆行驶方向 选择File-Close并点击No不作任何修改关闭地图
19/180
练习：编辑线特性（2）
20/180
练习：二元化线路
选择File-Open在Tutorial文件夹中打开RAMPS.MAP。
选择Tools-Map Editing-Dualize Segments显示Dualize Segments Toolbox。 在二元化路段工具箱中单击 显示Configure 对话框。
在地图编辑工具箱中单击 ，拖动一个点到一个新 的位置，TransCAD在原来的点上加×，在新的点 上添加空心的黑框。 点击 取消编辑。
选择File-Close，然后单击NO不作任何修改保存文 件
8/180
练习：编辑点特性
9/180
练习：编辑线特性（1）
选择File-New或单击图标 ，在New File选项中选择 Geographic File。TransCAD显示新建地理文件对话框。 单击Line Geographic File单选按钮，在Layer Name中 输入My Lines，单击Ok，再次单击Ok不作任何修改并 关闭New Table对话框。 以MyLines作为文件名保存，TransCAD显示包括My Lines层的地图。
选择File-Close并点击No不作任何修改保存地图。
42/180
练习：编辑面要素
43/180
练习：编辑面要素
44/180
练习：线面转换
• 打开上一实践中完成的 <道路网络>地理文件 • 选择<道路>图层
• 选择Tools>>Geographic Utilities >> Line/Area Conversion 打开线面转换对话框
35/180
实践一：根据规划图建立路网
要点回顾: • 如何新建道路网络
• 如何添加图片图层
• 如何进行道路绘制 • 如何双向道路绘制 • 如何进行立交桥设置
36/180
实践一：根据规划图建立路网
要求: 建立线图层名为 “道路 ”，点图层名为“道路 节点”，文件名称为“ 道路网络”的线地理文 件 除立交桥外，其余交叉 口均为平面交叉
52/180
内容提要
38/180
练习：编辑面要素
39/180
练习：编辑面要素
选择Tools-Map Edit-Toolbox或单击 辑对话框 打开地图编
单击 ，然后在地图上画三条水平的平行线和与水 平线相交的垂直线。 单击 ，保存编辑，TransCAD创建四个面区域， 移动一部分直线使先不围绕整个区域。 单击 ，然后点击左上角的区域。TransCAD将你 要删除的区域的边界加红显示。
15/180
练习：编辑线特性（2）
16/180
练习：编辑线特性（2）
点击 ，选中两条线，然后将其中任何一条线的终点 置于另外一条线上，TransCAD将使两条线连接，单 击 ，保存修改。 单击 ，然后添加两条交叉的新线，交叉点将呈×状。
在地图编辑工具箱中单击 ，先后点击两条线，然后 点击两条线的交叉点，TransCAD分开两条线并在交叉 点处添加一个终点连接四条线，拖动终点查看这个点 如何与四条线连接。
