过盈配合件的装配方法
过盈配合装配方法总结
过盈配合装配分析总结摘要：由于过盈配合能承受较大的轴向力、扭矩及动载荷，应用十分广泛，并且由于它是种固定连接，因此装配时要求有正确的相互位置和紧固件，还要求装配时不损伤机件的强度和精度，装入简便迅速，还有轴承的安装是否正确，直接影响轴承使用时的精度、寿命和性能。
关键字：过盈配合；装配；热装；冷装正文;过盈配合的装配是将较大尺寸的被包容件（轴件）装入较小尺寸的包容件（孔件）中。
如下图中间；过盈配合能承受较大的轴向力、扭矩及动载荷，应用十分广泛，例如齿轮、联轴节、飞轮、皮带轮、链轮与轴的连接，轴承与轴承套的连接等。
由于它是种固定连接，因此装配时要求有正确的相互位置和紧固件，还要求装配时不损伤机件的强度和精度，装入简便迅速。
过盈配合要求零件的材料应能承受最大过盈所引起的应力，配合的１连接强度应在最小过盈时得到保证。
常用的装配方法有压装配合、热装配合，冷装配合等。
过盈配合中的公差带分布情况参考下表1表1 过盈配合中的公差带分布状况一、常温下的压装配合常温下的压装配合适用于过盈量较小的几种静配合，其操作方法简单、动作迅速，是最常用的一种方法。
根据施力方式不同，压装配合分为锤击法和压入法两种。
锤击法主要用于配合面要求较低、长度较短，采用过渡配合的连接件；压入法加力均匀，方向易于控制，生产效率高，主要用于过盈配合，过盈量较小时可用螺旋或杠杆式压入工具压入，过盈量较大时用压力机压入。
其装配工艺如下：２1、验收装配机件机件的验收主要应注意机件的尺寸和几何形状偏差、表面粗糙度、倒角和圆角是否符合图样要求，是否光掉了毛刺等。
机件的尺寸和几何形状偏差超出允许范围，可能造成装不进、机件胀裂、配合松动等后果；表面粗糙度不符合要求会影响配合质量；倒角不符合要求或不光掉毛刺，在装配过程中不易导正和可能损伤配合表面；圆角不符合要求，可能使机件装不到预定的位置。
机件尺寸和几何形状的检查，一般用千分尺或0.02mm 的游标卡尺，在轴颈和轴孔长度上两个或三个截面的几个方向进行测量，而其他检测项靠样板和目视进行检查。
过盈配合的装配方法
过盈配合是指配合零件之间的公差设计为负公差，使得配合零件之间存在一定
的间隙，需要通过力的作用将零件装配在一起。
过盈配合的装配方法通常有以
下几种：
1.冷装配：将一个零件放入冰箱或者冰水中降温，然后将其与另一个零件
进行装配。
由于降温后的零件会收缩，因此可以更容易地进行装配。
2.热装配：将一个零件加热至一定温度，然后将其与另一个零件进行装配。
由于加热后的零件会膨胀，因此可以更容易地进行装配。
3.涂抹润滑剂：在配合零件表面涂抹一层润滑剂，以减小零件之间的摩擦
力，从而更容易进行装配。
4.用锤子轻敲：将一个零件轻轻地敲打，使其在另一个零件上滑动，从而
更容易进行装配。
5.用液压或气压装配：利用液压或气压的力量，将一个零件推入另一个零
件中，从而进行装配。
需要注意的是，过盈配合的装配需要掌握一定的技巧和经验，以避免装配过程
中对零件造成损坏或变形。
在进行过盈配合的装配时，应该特别小心，避免使
用过大的力量，以免对零件造成不可逆的损坏。

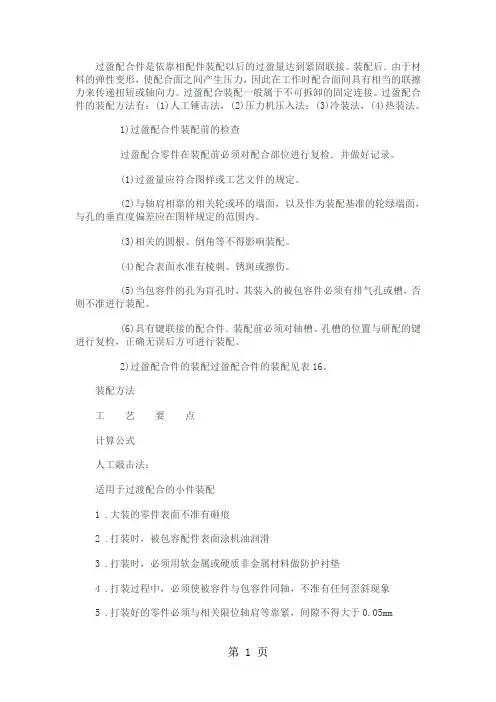

过盈配合件是依靠相配件装配以后的过盈量达到紧固联接7页
过盈配合件是依靠相配件装配以后的过盈量达到紧固联接。
装配后．由于材料的弹性变形，使配合面之间产生压力，因此在工作时配合面间具有相当的联擦力来传递扭短或轴向力。
过盈配合装配一般属于不可拆卸的固定连接。
过盈配合件的装配方法有：(1)人工锤击法，(2)压力机压入法；(3)冷装法，(4)热装法。
1)过盈配合件装配前的检查过盈配合零件在装配前必须对配合部位进行复检．并做好记录。
(1)过盈量应符合图样或工艺文件的规定。
(2)与轴肩相靠的相关轮或环的端面，以及作为装配基准的轮绿端面，与孔的垂直度偏差应在图样规定的范围内。
(3)相关的圆根、倒角等不得影响装配。
(4)配合表面水准有棱刺、锈斑或擦伤。
(5)当包容件的孔为盲孔时，其装入的被包容件必须有排气孔或槽，否则不准进行装配。
(6)具有键联接的配合件．装配前必须对轴槽、孔槽的位置与研配的键进行复检，正确无误后方可进行装配。
2)过盈配合件的装配过盈配合件的装配见表16。
装配方法工艺要点计算公式人工敲击法：适用于过渡配合的小件装配1 .大装的零件表面不准有砸痕2 .打装时，被包容配件表面涂机油润滑3 .打装时，必须用软金属或硬质非金属材料做防护衬垫4 .打装过程中，必须使被容件与包容件同轴，不准有任何歪斜现象5 .打装好的零件必须与相关限位轴肩等靠紧，间隙不得大于0.05mm压装法：适用于常温下．对过盈量较小的中、小件装配1. 压装件引入端必须制做倒锥。
若图样中未作规定，其倒锥按锥度1：150制作．长度为配合总长度的l0%～15%压入力F经验计算公式F=KiL×104式中i－测的实际过盈量mmL－配合长度mmK－考虑被装零件材质，尺寸等因素的系数K系数1.5～3取值2 .实心轴与不通孔件压装时，允许在配合轴颈表面上加工深度大于0.5mm 的排气平面3 .压装零件的配合表面．在压装前须润滑油（白铅油掺机油）4.压装时，其受力中心线应与包容件，被包容件中心线保持同轴。
过盈配合装配方法总结
过盈配合装配分析总结摘要：由于过盈配合能承受较大的轴向力、扭矩及动载荷，应用十分广泛，并且由于它是种固定连接，因此装配时要求有正确的相互位置和紧固件，还要求装配时不损伤机件的强度和精度，装入简便迅速，还有轴承的安装是否正确，直接影响轴承使用时的精度、寿命和性能。
关键字：过盈配合；装配；热装；冷装正文;过盈配合的装配是将较大尺寸的被包容件（轴件）装入较小尺寸的包容件（孔件）中。
如下图中间；过盈配合能承受较大的轴向力、扭矩及动载荷，应用十分广泛，例如齿轮、联轴节、飞轮、皮带轮、链轮与轴的连接，轴承与轴承套的连接等。
由于它是种固定连接，因此装配时要求有正确的相互位置和紧固件，还要求装配时不损伤机件的强度和精度，装入简便迅速。
过盈配合要求零件的材料应能承受最大过盈所引起的应力，配合的１连接强度应在最小过盈时得到保证。
常用的装配方法有压装配合、热装配合，冷装配合等。
过盈配合中的公差带分布情况参考下表1表1 过盈配合中的公差带分布状况一、常温下的压装配合常温下的压装配合适用于过盈量较小的几种静配合，其操作方法简单、动作迅速，是最常用的一种方法。
根据施力方式不同，压装配合分为锤击法和压入法两种。
锤击法主要用于配合面要求较低、长度较短，采用过渡配合的连接件；压入法加力均匀，方向易于控制，生产效率高，主要用于过盈配合，过盈量较小时可用螺旋或杠杆式压入工具压入，过盈量较大时用压力机压入。
其装配工艺如下：２1、验收装配机件机件的验收主要应注意机件的尺寸和几何形状偏差、表面粗糙度、倒角和圆角是否符合图样要求，是否光掉了毛刺等。
机件的尺寸和几何形状偏差超出允许范围，可能造成装不进、机件胀裂、配合松动等后果；表面粗糙度不符合要求会影响配合质量；倒角不符合要求或不光掉毛刺，在装配过程中不易导正和可能损伤配合表面；圆角不符合要求，可能使机件装不到预定的位置。
机件尺寸和几何形状的检查，一般用千分尺或0.02mm 的游标卡尺，在轴颈和轴孔长度上两个或三个截面的几个方向进行测量，而其他检测项靠样板和目视进行检查。
过盈配合的装配与拆卸
过盈配合的装配与拆卸过盈连接是依靠孔(包容件)和轴(被包容件)配合后的过盈达到紧固联接的目的，其装配方法可参考下表加以选择。
过盈配合件的装配方法用于零件不经常拆卸,同心度要求高的地方m7Li8M8h7d3Gh3Db3gb3gb D Gb d n6M7H7m6用锤打入可承受很大扭矩,震动及冲击.但需附加紧固件,同心度和配合紧密性很好,不经常拆卸处采用压力机压入n6H7N7h6d Ga D ga ga3D3Ga3d3h7N8H8n7r6H7jc3D3D jfd jc 用于传递较小扭矩,传递较大扭矩时要分组选择.对于较大尺寸或薄壁零件用温差法压力机压入或温差法H7s6D jc h6R7S7h6H8s7u8H8U8n7d3jb3D3jb3jd D jd d h6U7H7u7ja4D4z7H8 用于传递巨大扭矩或受较大冲击负荷.配合处不用其他连接件或紧固件.零件材料强度要高.温差法旧国标新国标配合特性装配方法公差代号过盈连接的装配要点：1)装配前应检查包容件与被包容件配合公差、倒角和圆角半径、导向部位的锥度和长度。
2)压装配合表面粗糙度必须符合要求。
压装前必须涂以润滑油以免产生擦伤。
3)压装过程要保持连续，不宣太快，一般压入速度为2—4mm ／min 。
4)装配时要保持轴孔中心一致，不得倾斜。
薄壁或配合面较长的联接件，最好垂直装入。
5)热装零件加热要均匀。
加热温度一般不宜超过320℃，淬火件不超过250℃。
6)装配中不要遗漏预先放入的零件如：挡环、侧盖、密封圈等。
7)装配底被包密件内孔将有一定收缩。
对孔内尺寸有严格要求时，应预先留出收缩量或重新加工内孔。
一．常温下的压装配合采用压装配合，首先应计算压入力，其经验公式见表。
i---实测过盈量,mm D---包容件外径,mmL---包容件与被包容件的配合长度,mmd---被包容件外径,mmP---压入力,KN +6.35+0.3P=D d )(d D 42ixL[ixL]28-1Dd ()22)(dD P=当轴为钢,孔为铸铁时当轴与孔为钢时根据计算出的压力增大20—30％选用压力机。
过盈连接的装配方法
过盈连接的装配方法过盈连接是一种常见的机械连接方式，它通过在连接零件的配合表面上设置一定的过盈量，使得连接零件在装配时需要施加一定的压力，从而实现连接的目的。
在实际的装配过程中，正确的装配方法对于保证连接的质量和性能至关重要。
本文将介绍过盈连接的装配方法，希望能够对大家有所帮助。
首先，在进行过盈连接的装配之前，需要对连接零件的尺寸和形状进行严格的检查。
确保连接零件的尺寸与设计要求一致，配合表面的质量良好，无明显的缺陷和损伤。
同时，还需要对连接零件的表面进行清洁和润滑处理，以减小装配时的摩擦阻力，保证装配的顺利进行。
其次，在进行过盈连接的装配时，需要选择合适的装配工具和设备。
根据连接零件的尺寸和形状，选择适当的夹具、夹具和装配夹具，以保证装配的精度和稳定性。
在使用装配工具时，要注意避免过大的冲击力和振动力，以免对连接零件造成损伤。
接下来，进行过盈连接的装配时，需要控制装配的速度和力度。
在施加装配力的过程中，要均匀、稳定地施加力量，避免突然施加过大的力量导致连接零件的损伤。
同时，要控制装配的速度，避免过快的速度导致连接零件的变形和损坏。
最后，在进行过盈连接的装配之后，需要对连接零件进行检查和测试。
通过测量连接零件的尺寸和形状，检查连接表面的配合情况，以确保连接的质量和性能符合设计要求。
同时，还可以进行一定的静载试验和动载试验，以验证连接的可靠性和稳定性。
总之，过盈连接的装配方法对于连接的质量和性能有着重要的影响。
正确的装配方法能够保证连接的精度和稳定性，延长连接零件的使用寿命，提高连接的可靠性和安全性。
因此，在进行过盈连接的装配时，需要对连接零件进行严格的检查和清洁，选择合适的装配工具和设备，控制装配的速度和力度，并进行检查和测试，以保证连接的质量和性能。
希望本文的介绍能够对大家有所帮助，谢谢阅读。
过盈配合装配过程的控制方法
Ｉ号框——表示 对衬套进入套管刚接触时产生陡升力 的位移进行监பைடு நூலகம் 控。若产生力 的点超出了该框 ，则表示零件尺寸有较大误差或压装设备 的相关位移传感器位置出现了偏离。 ２号框——表示对衬套在导边进入套管后直到平稳压人 的这一过程
中，可能出现的最大压人力进行监控。
一
包 容件 （ 孔件 ）中。过盈配合能承受较大的轴 向力 、扭矩及 动载荷 ，应
用十分广泛。
一
套适合底盘过程控制的方法 。
通过对压装过程进行分 析，基本分为三个阶段 ：一阶段 ，克 服来料
、
过 盈 配 合 装 配 方 法
零件公差配合 的不稳定性 ，在压入 的过程中 ，拟合表面微观不平度 的峰
过盈配合装配过程的控制方法
王 志磊 李颜 鑫
长城 汽车股份有 限公 司底盘研 究院
河北
保定
０ ７ １ ０ ０ ０
【 摘 要 】随着汽车工业的逐 步发展 ，国产 车对底盘 系统 的可 靠性提 出了越来越 更高的要求 ，过盈联接 和螺纹联接是 汽车底盘装 配的两大方 式，如 何控制压 装的过程质 量是我们 面临的关键 问题 ，通 过最近 项 目工作 的开展 ，摸 索出了一套适合我们现场管控的控 制方法。
险位移 （ ５ ＭＭ）内对最大压人力进行判断。要求能相对准确地找到最大 压人力产生 的点 ，即压人件即将接触到实际压装极 限位置。 ５ 号框——表示对压装结束时的判断 ， 在压人结束 的压头行程 内， 可 预设保险位移 （ ５ Ｍ Ｍ ｏ 通过实践验证 ，在设备上增加力—位移监控系统可以有效 的保证装 配过程质量 ，同时还可以提前预警零部件质量的不合格 ，为高可靠性 的
任务2过盈配合连接件的装配
这种联接能承受较大的轴向力、扭矩及冲击载荷 ，精度 高，应用广泛。例如，齿轮、联轴器、飞轮等与轴的连接。
常用的装配方法有冷压装配法、热压装配法、冷却 轴件装配法等。
热压装配法是机械设备维修中广泛应用的方法，这 里我们就主要介绍如何应用热压装配法来实现过盈配 合连接件的装配。
3）装入 当孔件温度达到所需要的加热温度时开始装配，装配前去孔件 表面灰尘、污物，装配时必须一次装到预定位置，不能中途停 留，装配的避免人为强迫令却，以免引起内应力。
一、过盈配合连接件的要求
1）装配后最小的实
际过盈量应保证两 个零件具有一定的 紧密度。
2）装配后最大的
实际过盈量所引起的应 压装配法原理
热压装配法俗称为红装法，其基本原理是利用加热 包容件，使其直径膨胀到一定数值后，将被 包容件自 由装入孔中并定位，待零件冷却后产生非常大的应力， 达到过盈装配的要求。
这种方法比较简单，易操作且质量可靠。
二 、热压装配法
1、热压装配法工艺
1）加热温度 一般80~400度，不能超过600度，以避金相组织发生变化。 2）加热方法 热浸法（适应体积过过盈都很小的零件如轴承等）、炉内加热法 （适应加热精度高尺寸小的零件）和电感应加热法（加热均匀，温 度容易控制适于精密件）等。
过盈配合件的装配方法
过盈配合件的装配方法一、前言过盈配合件是一种具有高精密度、高可靠性和高装配质量要求的紧固件，在机械设计和制造中具有广泛的应用。
在过盈配合件的装配过程中，需要采用恰当的方法和技术，以确保装配的精度和质量。
本文将介绍一些常用的过盈配合件的装配方法和技术。
二、过盈配合件的基本概念1. 过盈配合件：在两个基体的零件对接面上，一个零件的尺寸比另一个零件的尺寸大，形成一定的过盈配合间隙。
这种配合被称为过盈配合，配合的两个零件分别被称为过盈配合件。
2. 紧配：在没有间隙的情况下，两个零件的配合被称为紧配。
紧配的两个零件之间没有任何运动自由度，这种配合要求很高的精密度。
3. 松配：在两个零件的配合面上留下一定的间隙，这种配合被称为松配。
松配中，零件之间可以有适度的运动自由度，但是这种配合要求比较低的精度。
三、过盈配合件的装配方法1. 冻缩法冻缩法是过盈配合件常用的装配方法之一。
该方法利用了材料在低温下会收缩的特性，通过冷却过盈配合件中的一个零件，使其收缩，然后将另一个零件插入到收缩的零件中。
待到零件恢复室温后，由于热胀冷缩的原因，零件的尺寸恢复到正常值，从而形成高精密度、高质量的紧配件。
2. 挤压法挤压法是一种常见的过盈配合件的装配方法。
这种方法主要是利用了过盈配合件组成的零件材料的塑性变形特性，从而实现装配的目的。
具体地说，一般采用静压或动压的方式将一个零件压入到另一个零件的内部，通过不断地调整压力大小和方向，使得两个零件的间隙逐渐变小，最终形成紧配组成的过盈配合件。
3. 加热法加热法是一种常见的过盈配合件的装配方法。
该方法主要是利用了过盈配合件所采用的零件材料在高温下会膨胀的特性，通过将一个零件加热到高温状态，使其膨胀并留出一定的间隙，然后将另一个零件插入到膨胀的零件中，待到零件冷却后，零件的尺寸恢复正常，形成紧配件。
四、总结在机械设计和制造中，过盈配合件是一种常见的紧固件，具有高精密度、高可靠性和高装配质量要求。
过盈配合的装配
一、常温压装 分为锤击法和压入法。装配的工艺顺序如下： 1.装配件检查：主要检查零件实际尺寸，确 定实际的过盈量大小；还要检查零件表面 粗糙度、倒角和圆角是否合乎要求，以免 装配时发生干涉，无法装到位。 尺寸检查一般选择千分尺。 测量时至少要测量X和y向两个位置的尺寸。
P 2.计算压入力 压入力计算按照下式估算： 式中：a：系数，孔轴均为钢件时取73.5，轴为钢件， 孔为铸铁时取42； P：压入力，KN； D：孔件外径，mm； L：配合面长度，mm； i：实测的过盈量，mm； d：孔件内径，mm。 计算结果增加20～30%选择压力机
(2～3)i t - t0 kad
• 如图所示为干冰冷却槽。
练习3：一个铜套，材质为锡青铜，需要冷装 到机架孔中。现经实测的过盈量为0.18mm， 铜套外径为300mm，室温为20℃.锡青铜的 线膨胀系数取为-17.6×10-6.试求铜套冷装 的冷却温度。
解： t=（2～3）i/（kad）- t0 =（2～3）×0.18/(-17.6×10-6×300）-20 =-（68～102）- 20 =-88～-122℃
解： t=t0+（2～3）i/（kad） =20+（2～3）×0.18/(17.6×10-6×300） =20+（68～102） =88～122℃
3.选择加热方法 3.1 热浸加热法：通常是把零件放入热机油 （或水）中加热。 3.2 氧乙炔火焰法：多用于小型零件加热，温 度不易控制。 3.3 固体燃料加热：加热温度不宜控制，有炉 灰飞扬，较落后。 3.4 煤气加热：适合有煤气源的场合。
3.装入 确认配合面清洁无异物； 涂润滑油以减轻阻力； 均匀加力，缓慢压入零件到孔中预定位置。 装配过程中注意观察，避免压坏零件。 较大的零件使用压力机压入；小直径零件和过 盈量较小的零件可以用手锤和衬垫敲入。
过盈配合件装配方法
过盈配合件装配方法过盈配合件是一种常用的机械配件，在装配过程中要注意合理的方法和技巧，以保证装配质量。
下面将介绍一种常用的过盈配合件装配方法。
1.准备工作在进行过盈配合件装配前，首先要做好准备工作。
清洁工作台、工具和零件表面，保证准备工作的干净整洁。
同时确认零件的质量和尺寸是否符合要求，避免装配出现问题。
选用正确的工具和量具，以保证精度，并确保工具和量具干净、无损坏。
2.轴和孔的选配过盈配合件的轴和孔要根据要求选配，轴的外径必须小于孔的内径，且二者的公差要保证合适的配合间隙。
同时，考虑到加工精度、强度、润滑等因素，要选择合适的配对材料，以确保装配质量。
3.装配方法（1）清洁在进行装配前，要清洁轴和孔表面，处理无尘、无杂质、无油污。
保证环境整洁、干净，不能有同工作人员擦开的灰尘和污染。
（2）加热将轴表面及孔口表面加热使其达到恰当的接合温度。
轴必须预热，且必须达到热量明显膨胀后方能装配，这是过盈配合件装配的关键所在。
热能溶解了轴周围的松散物质，扩张了轴的尺寸，有利于后续装配。
（3）装配将轴缓慢地放入孔内，轻轻捣打，直至轴的一端对准孔之後，用轻轻的击锤轻轻击打轴向，使轴沿着配合孔的轴向缓慢进入孔内。
接着，不断调整轴，直到轴的尽头恰好与孔底相平，从而完成过盈配合件的装配。
4.冷却在装配成功后要对过盈配合件进行冷却，以防止错位和变形。
逐渐冷却将待装总成放入水盆中，待过盈配合件温度降至室温后，再取出就可以了，装配工作也就完成了。
需要强调的是，装配过盈配合件是一项非常精密的工作，要仔细操作，尽量避免过度力量或瞬间冲力等非自然连续力量的冲击操作，避免轴和孔壁损伤，加快配合间隙间的磨损。
采用上述装配方法可以有效避免配合件的变形和损坏，保证装配质量，此外还可以提高生产效率和降低成本。
过盈配合的装配方法
过盈配合的装配方法随着制造技术的不断发展，过盈配合已经成为了现代装配技术中的重要一环。
过盈配合的优点在于能够提高装配精度和紧固性，同时还能够增加装配零件的接触面积，从而提高其承载能力和耐磨性。
过盈配合的基本原理是将两个零件通过强制装配的方式使它们之间产生一定的压力，从而形成一种紧密的连接。
在过盈配合的装配过程中，需要考虑到许多因素，包括零件的形状、材料、尺寸、配合间隙等等。
在进行过盈配合的装配时，需要注意以下几点：1. 确定配合间隙在过盈配合的装配过程中，配合间隙是非常关键的一个因素。
配合间隙的大小直接影响到零件的装配精度和紧固性。
通常情况下，过盈配合的配合间隙应该控制在0.01mm以内，否则会影响到零件的装配精度和紧固性。
2. 确定压入力过盈配合的装配过程中，需要通过施加一定的压入力来将两个零件紧密地连接在一起。
压入力的大小应该根据零件的尺寸、材料、形状等因素来确定，通常情况下，压入力应该控制在零件材料屈服强度的50%以内。
3. 确定装配顺序在进行过盈配合的装配时，需要根据零件的形状和配合方式来确定装配顺序。
通常情况下，应该先将较小的零件装配到较大的零件上，这样可以更好地保证配合的精度和紧固性。
4. 确定装配工具在进行过盈配合的装配时，需要使用一些特殊的装配工具来帮助进行装配。
通常情况下，这些装配工具包括压装器、拉伸器、冷却器等等。
这些装配工具可以帮助我们更好地控制装配过程，从而提高装配精度和紧固性。
过盈配合的装配方法在现代制造业中已经得到了广泛的应用。
通过合理地控制配合间隙、施加适当的压入力、确定合理的装配顺序和使用特殊的装配工具，可以有效地提高装配精度和紧固性，从而提高零件的使用寿命和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
过盈配合件的装配方法有：
过盈配合件是依靠相配件装配以后的过盈量达到紧固联接。
装配后．由于材料的弹性变形，使配合面之间产生压力，因此在工作时配合面间具有相当的联擦力来传递扭短或轴向力。
过盈配合装配一般属于不可拆卸的固定连接。
过盈配合件的装配方法有：(1)人工锤击法，(2)压力机压入法；(3)冷装法，(4)轴承加热器热装法。
轴承加热器热装法:
适用过盈量较大轴承、齿轮、齿圈、电机外壳的加热器装配
1．做好热装前的准备工作．以保证热装工序的顺利完成
1 ）加热温度T计算公式T＝(σ＋δ)/ad＋T (℃) 式中d－配合公称直径(mm)
a－加热零件材料线膨胀系数(1/℃) 常用材料线膨胀系数见有关手册σ－配合尺寸的最大过盈
量mmδ－所需热装间隙(mm) 当d<200mm时，
δ取(1"2)σ当d≥200mm时，δ取(0.001"0.0015)d2
2）加热时间按零件厚10mm需加热10min估算。
厚度值按零件轴向和径向尺寸小者计算
3）保温时间按加热时间的1/4估算
2．包容件加热．胀量达到要求后，要迅速清理包容件和包件的配合表面，然后立即进行热装。
要求操作动作迅速准确，一次热装到位，中涂不许停顿。
若发生异常，不允许强迫装入，必须排除故障，重新加热再进行热装
3.零件热装后，采用拉、压、顶等可靠措施使热装件靠近被包容件轴向定位面。
零件冷却后，其间隙不得大于配合长度的1000
4.钢件中装铜套时，包容件只能作一次热装，装后不允许作为二次热装的包容件再行加热
5.凡镶圈结构的齿轮与的热装时．在装齿圈时已加热过一次，当与轴热装时，又需二次加热，一般应采用油浴加热。
若条件有限，也可采用电炉加热，但必须严格控制温升速度，使之温度均匀．且工作外表面离炉丝距离大于300mm，否则不准采用
6. 采用电感式加热器加热，必须适当选择设备规格，并严格遵守设备操作规程
冷装法：适用于包容件无法加热或加热会导致零件精度、材料组织变化、影响其力学件的装配1．冷装时
l冷冻温度TI计算公式
T1=2σ/a1d (℃)
式中
σ—最大过盈量(mm)
d—被包容件的外径(mm) a1—被包容件冷却时
线膨胀系数常用材料冷却时线膨胀系数见有关手册
冷冻时间t计算公式
t= a'δ' (6～8)(mm)
式中与材料有关的系数见有关手册被冷冻零件的特征尺寸。
即零件的最大断面半径或
壁厚尺寸(mm)
1)按公式计算冷冻温度T
2)选用冷冻剂，冷冻剂的温度必须低于被包容件所需冷冻温度T1，被包容件直径大于φ50mm 时优先选用液态氧或液态氮冷冻
剂温度值见有关手册
3)计算冷冻时间
2.凡冷装采用液态氧做冷冻剂时．严禁周围有易燃物和火种
3.操作者必须穿戴好劳保用品，应穿长袖衣，长腿裤，戴好防护眼镜，皮手套．扎好帆布脚盖．才能进行操作
4.取冷冻剂的罐和冷却箱，要留有透气孔，用时不得堵死．以免压力增高引起爆炸。
箱体内部要清洁冷却箱要放置平稳可靠
5.冷冻剂必须随用随取，倾注时要小心，防止外洒和飞溅。
冷却箱中的液面要保持足够的高度，比须浸没零件的配合表面，
但不宜太满，应低于箱盖顶面80cm。
挥发的冷冻剂要及时补充
6.往冷却箱中放入或取出零件时要使用工具，用钳子夹或事先用铁丝捆扎好．不准直接用手取、放零件，以免烧伤
7.冷冻时间是从零件浸入冷冻剂中算起。
零件浸入初期有强裂的“沸腾”现象．往后逐渐减弱，以致消失．刚停止时只说明零件
表面与冷冻剂的温差很小，但并未完全冷透．必须按计算时间完全冷透
8.零件透温后．取出应立即装入包容件孔中。
动作要讯速、准确。
零件的夹持要注意同心．不得歪斜，纠正装入产生的歪斜，只允许使用铜棒或木锤进行敲击、若是铜件则应采用木锤
9.若—次要装的零件较多时，从冷却箱中取出一件，应随时效入一件，并及时补足冷冻剂．盖好箱盖
人工敲击法：适用于过渡配合的小件装配
1）大装的零件表面不准有砸痕
2）打装时，被包容配件表面涂机油润滑
3）打装时，必须用软金属或硬质非金属材料做防护衬垫
4）打装过程中，必须使被容件与包容件同轴，不准有任何歪斜现象
5）打装好的零件必须与相关限位轴肩等靠紧，间隙不得大于0.05mm
压装法：适用于常温下对过盈量较小的中、小件装配
1）压装件引入端必须制做倒锥。
若图样中未作规定，其倒锥按锥度1：150制作．长度为配合总长度的l0%～15%压入力F经验计算公式F=KiL×104式中
i－测的实际过盈量mm L－配合长度mm K－考虑被装零件材质，尺寸等因素的系数K 系数1.5～3取值
2）实心轴与不通孔件压装时，允许在配合轴颈表面上加工深度大于0.5mm的排气平面
3）压装零件的配合表面．在压装前须润滑油（白铅油掺机油）
4）压装时，其受力中心线应与包容件，被包容件中心线保持同轴。
对细长轴应严格控制受力中心线与零件的同轴性
5）压装轮与轴时．绝不允许轮缘单独受力
6)压装后，轴肩处必须靠紧．间隙小于0.05mm
7)采用重物压装时，应平稳无阻压入，出现异常时应进行分析，不准有压坏零件的现象发生
8)采用油压机装时．必须对压入力F进行校核，确保压机所产生的压力应该是压入力F的1．5—2倍
9)采用油压机压装时，应做好压力变化的记录1)压力变化应平稳，出现异常时进行分析，不准有压坏零件的现象发生2)图样有最大压力的要求时，应达到规定效值，不许过大或过小3)采用机压装时速度不宜太快。
压入速度采用2—4mm／s，不允许超过10mm／s。
