贴片功率电感的封装

合集下载

贴片电阻功率和贴片电阻的封装形式资料全

贴片电阻功率和贴片电阻的封装形式资料全

貼片電阻功率和貼片電阻的封裝形式資料常規貼片電阻(部分)常規的貼片電阻的標準封裝及額定功率如下表:英制(mil) 公制(mm) 額定功率(W) 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1國內貼片電阻的命名方法:1、5%精度的命名:RS-05K102JT2、1%精度的命名:RS-05K1002FTR -表示電阻S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 -表示尺寸(英寸):02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K -表示溫度係數為100PPM,102-5%精度阻值表示法:前兩位表示有效數字,第三位表示有多少個零,基本單位是,102=1000=1K。

1002是1%阻值表示法:前三位表示有效數字,第四位表示有多少個零,基本單位是,1002=10000=10K。

J -表示精度為5%、F-表示精度為1%。

T -表示編帶包裝貼片元件代碼查詢.cndzz./down/soft/47177.htmCMOS積體電路的性能及特點.docin./p-26209686.htmlTTL集成邏輯門.docin./p-26944252.html晶振有源晶振管腳識別.有源晶振電路及工作原理簡述有源晶振是由石英晶體組成的,石英晶片之所以能當為振盪器使用,是基於它的壓電效應:在晶片的兩個極上加一電場,會使晶體產生機械變形;在石英晶片上加上交變電壓,晶體就會產生機械振動,同時機械變形振動又會產生交變電場,雖然這種交變電場的電壓極其微弱,但其振動頻率是十分穩定的。

电阻、电容、电感规格、封装、尺寸、功率识别

电阻、电容、电感规格、封装、尺寸、功率识别

公制长(L) 宽(W) 高(t) a0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表:英制(mil) 公制(mm) 额定功率(W)@ 70°C 0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法:2、1%精度的命名:RS-05K1002FTR -表示电阻S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 -表示尺寸(英寸):02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K -表示温度系数为100PPM,102-5%精度阻值表示法:前两位表示有效数字,第三位表示有多少个零,基本单位是Ω,102=10000Ω=1KΩ。

1002是1%阻值表示法:前三位表示有效数字,第四位表示有多少个零,基本单位是Ω,1002=100000Ω=10KΩ。

J -表示精度为5%、F-表示精度为1%。

T -表示编带包装1:0402(1/16W) 2:0603(1/10W) 3:0805(1/8W) 4:1206(1/4W) 5:1210(1/3W)6:2010(1/2W) 7:2512(1W)1206 20欧1/4 *4 5欧1w120贴片电阻各参数说明国内贴片电阻的命名方法:1、5%精度的命名:RS-05K102JTR -表示电阻S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

贴片功率电感的介绍

贴片功率电感的介绍

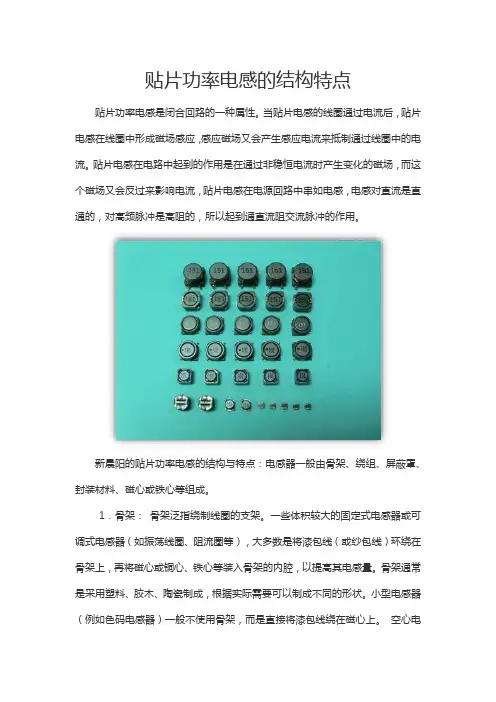

贴片功率电感的结构特点贴片功率电感是闭合回路的一种属性。

当贴片电感的线圈通过电流后,贴片电感在线圈中形成磁场感应,感应磁场又会产生感应电流来抵制通过线圈中的电流。

贴片电感在电路中起到的作用是在通过非稳恒电流时产生变化的磁场,而这个磁场又会反过来影响电流,贴片电感在电源回路中串如电感,电感对直流是直通的,对高频脉冲是高阻的,所以起到通直流阻交流脉冲的作用。

新晨阳的贴片功率电感的结构与特点:电感器一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。

1.骨架:骨架泛指绕制线圈的支架。

一些体积较大的固定式电感器或可调式电感器(如振荡线圈、阻流圈等),大多数是将漆包线(或纱包线)环绕在骨架上,再将磁心或铜心、铁心等装入骨架的内腔,以提高其电感量。

骨架通常是采用塑料、胶木、陶瓷制成,根据实际需要可以制成不同的形状。

小型电感器(例如色码电感器)一般不使用骨架,而是直接将漆包线绕在磁心上。

空心电感器(也称脱胎线圈或空心线圈,多用于高频电路中)不用磁心、骨架和屏蔽罩等,而是先在模具上绕好后再脱去模具,并将线圈各圈之间拉开一定距离。

2.绕组:绕组是指具有规定功能的一组线圈,它是电感器的基本组成部分。

绕组有单层和多层之分。

单层绕组又有密绕(绕制时导线一圈挨一圈)和间绕(绕制时每圈导线之间均隔一定的距离)两种形式;多层绕组有分层平绕、乱绕、蜂房式绕法等多种。

3.磁芯与磁棒: 磁芯与磁棒一般采用镍锌铁氧体(NX系列)或锰锌铁氧体(MX系列)等材料,它有“工”字形、柱形、帽形、“E”形、罐形等多种形状。

4.铁芯: 铁心材料主要有硅钢片、坡莫合金等,其外形多为“E”型。

5.屏蔽罩:为避免有些电感器在工作时产生的磁场影响其它电路及元器件正常工作,就为其增加了金属屏幕罩(例如半导体收音机的振荡线圈等)。

采用屏蔽罩的电感器,会增加线圈的损耗,使Q值降低。

6.封装材料: 有些电感器(如色码电感器、色环电感器等)绕制好后,用封装材料将线圈和磁心等密封起来。

贴片电容、电阻封装尺寸与功率关系

贴片电容、电阻封装尺寸与功率关系

封装尺寸与功率关系:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W封装尺寸与封装的对应关系0402=1.0mm*0.5mm0603=1.6mm*0.8mm0805=2.0mm*1.2mm1206=3.2mm*1.6mm1210=3.2mm*2.5mm1812=4.5mm*3.2mm2225=5.6mm*6.5mm贴片电阻封装与功率的关系贴片电阻的封装与功率关系如下表:封装额定功率@ 70°C 最大工作电压(V) 英制(inch) 公制(mm) 常规功率系列提升功率系列0201 0603 1/20W / 250402 1005 1/16W / 500603 1608 1/16W 1/10W 500805 2012 1/10W 1/8W 1501206 3216 1/8W 1/4W 2001210 3225 1/4W 1/3W 2001812 4832 1/2W / 2002010 5025 1/2W 3/4W 2002512 6432 1W / 200注:电压=√功率x电阻值(P=V2/R) 或最大工作电压两者中的较小值贴片电阻的特性²体积小,重量轻;²适应再流焊与波峰焊;²电性能稳定,可靠性高;²装配成本低,并与自动装贴设备匹配;²机械强度高、高频特性优越。

国内贴片电阻的命名方法国内贴片电阻的命名方法:1、5%精度的命名:RS-05K102JT2、1%精度的命名:RS-05K1002FTR -表示电阻S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 -表示尺寸(英寸):02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。

贴片电阻封装及功率

贴片电阻封装及功率

贴片电阻封装贴片电阻常见封装有9种,用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码,前两位与后两位分别表示电阻的长与宽,以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码,也由4位数字表示,其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸:贴片元件的封装一、零件规格:(a)、零件规格即零件的外形尺寸,SMT发展至今,业界为方便作业,已经形成了一个标准零件系列,各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法,如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注:a、L(Length):长度;W(Width):宽度;inch:英寸b、1inch=25.4mm(b)、在(1)中未提及零件的厚度,在这一点上因零件不同而有所差异,在生产时应以实际量测为准。

(c)、以上所讲的主要是针对电子产品中用量最大的电阻(排阻)和电容(排容),其它如电感、二极管、晶体管等等因用量较小,且形状也多种多样,在此不作讨论。

(d)、SMT发展至今,随着电子产品集成度的不断提高,标准零件逐步向微型化发展,如今最小的标准零件已经到了0201。

二、常用元件封装1)电阻:最为常见的有0805、0603两类,不同的是,它可以以排阻的身份出现,四位、八位都有,具体封装样式可参照MD16仿真版,也可以到设计所内部PCB库查询。

注:ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸:2.0 X 1.25 X 0.5(公制表示法)1206具体尺寸:3.0 X 1.5 0X 0.5(公制表示法)2)电阻的命名方法1、5%精度的命名:RS – 05 K 102 JT2、1%精度的命名:RS – 05 K 1002 FTR -表示电阻S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

贴片功率电感的结构

贴片功率电感的结构

贴片电感的结构成分新晨阳的贴片功率电感的结构与特点:电感器一般由骨架、绕组、屏蔽罩、封装材料、磁芯或铁芯等组成。

1.骨架:骨架泛指绕制线圈的支架。

一些体积较大的固定式电感器或可调式电感器(如振荡线圈、阻流圈等),大多数是将漆包线(或纱包线)环绕在骨架上,再将磁心或铜心、铁心等装入骨架的内腔,以提高其电感量。

骨架通常是采用塑料、胶木、陶瓷制成,根据实际需要可以制成不同的形状。

小型电感器(例如色码电感器)一般不使用骨架,而是直接将漆包线绕在磁心上。

空心电感器(也称脱胎线圈或空心线圈,多用于高频电路中)不用磁心、骨架和屏蔽罩等,而是先在模具上绕好后再脱去模具,并将线圈各圈之间拉开一定距离。

2.绕组:绕组是指具有规定功能的一组线圈,它是电感器的基本组成部分。

绕组有单层和多层之分。

单层绕组又有密绕(绕制时导线一圈挨一圈)和间绕(绕制时每圈导线之间均隔一定的距离)两种形式;多层绕组有分层平绕、乱绕、蜂房式绕法等多种。

3.磁芯与磁棒: 磁芯与磁棒一般采用镍锌铁氧体(NX系列)或锰锌铁氧体(MX 系列)等材料,它有“工”字形、柱形、帽形、“E”形、罐形等多种形状。

4.铁芯: 铁心材料主要有硅钢片、坡莫合金等,其外形多为“E”型。

5.屏蔽罩:为避免有些电感器在工作时产生的磁场影响其它电路及元器件正常工作,就为其增加了金属屏幕罩(例如半导体收音机的振荡线圈等)。

采用屏蔽罩的电感器,会增加线圈的损耗,使Q值降低。

6.封装材料: 有些电感器(如色码电感器、色环电感器等)绕制好后,用封装材料将线圈和磁心等密封起来。

封装材料采用塑料或环氧树脂等。

谢谢浏览!你的浏览是我编写文库的最大动力,如果您觉得这篇文库写得好,请您投我一票以作是对我的支持,谢谢!请记住我,我的笔名是:Clarkson空气净化器!。

电阻、电容、电感、二极管贴片封装

电阻、电容、电感、二极管贴片封装

DIP - 双列直插直插芯片常用的古老封装。

SOIC - 双列表贴现在用的贴片max232就是soic-16,后面的数字显然是管脚数。

贴片485芯片有SOIC- 8S,管脚排布更密了。

TO - 直插直插三极管用的是TO-92,普通直插7805电源芯片用TO-220,类似三极管的78L05用TO-92。

直插开关电源芯片2576有五个管脚,用TO-220T。

贴片的2576看起来像D-PAK,但却是TO-263,奇怪。

它有五个管脚,再加上一个比较大的地。

SOT - 表贴贴片三极管和场效应管用的是SOT-23。

LM1117电源芯片用SOT-223,加上地共有四个引脚。

D-PAK - 表贴贴片的7805电源芯片就用这个封装,有一个面积比较大的地,还有两个引脚分别是输入和输出。

TQFP - 表贴芯片一直在用的贴片avr单片机芯片就是TQFP的,比如mega8用TQFP-32。

管脚数少的avr比如 tiny13,则采用soic封装。

atmel的7s64 ARM芯片用了LQFP-64,似乎管脚排列更紧密了。

见过有一款国内的soic 51芯片用了PQFP-64,管脚排布比TQFP紧密。

DB99针串口座,这个也是必须要有的。

===============其他尚未未整理的内容============PZ-4 四位排阻RW 精密电位器TO-92 直插三极管SOT-23 贴片三极管;贴片场效应管RB-.1/.2,.1/.3,.2 /.4,.2/.5,.3/.6直插电解电容RB-3/6 LM2575专用电感(330uH直插)CAPT-170 贴片电解电容10uF/25VLED-3 直插发光二极管DAY-4 四位八字LED管电源ICD-PAK 贴片7805TO-220 直插7805TO-92 直插78L05SOT-223 LM1117,3.3V贴片TO-263 LM2575贴片TO-220T LM2575直插 2575有五个脚; 2576和2575封装一样(插、贴),区别是2576开关、2575线性。

AVX钽电容及经常使用元器件封装介绍

AVX钽电容及经常使用元器件封装介绍

bushi钽电容封装大全及技术参数长的话是+ ,宽是+ 高(MM)A 型的尺寸俗称: A(3216)B 型的尺寸俗称: B(3528)C 型的尺寸俗称: C(6032)D 型的尺寸俗称: D(7343) 厚度英寸E 型的尺寸俗称: E(7343) 厚度英寸V 型的尺寸俗称: V(7361)J (1608)P (2012)也就是0805的封装尺寸:毫米(英寸)容值、耐压与尺寸对照表:电感封装一样包括贴片与插件。

1.功率电感封装以骨架的尺寸做封装表示。

贴片用椭柱型表示方式如()×4就表示长径为短径为高为4mm的电感(贴片电感封装)。

插件用圆柱型表示方式如φ6×8就表示直径为6mm高为8mm的电感。

只是它们的骨架一样要通用,要不就要定造。

2.一般线性电感、色环电感与电阻电容的封装都有一样的表示,贴片用尺寸表示如0603、080五、040二、1206等(贴片电感封装)。

插件用功率表示如1/8W、1/4W、1/2W、1W等。

3.至于二极管插件一样是DO-41;贴片封装就多SOD-214、LL-34。

4.三极管插件一样是To92;贴片封装就多SOT-23、SOT-223等不能尽说,由于自动化封装变得多种多样。

发光二极管:颜色有红、黄、绿、蓝之分,亮度分普亮、高亮、超亮三个品级,经常使用的封装形式有三类:080五、120六、1210二极管:依照所经受电流的的限度,封装形式大致分为两类,小电流型(如1N4148)封装为1206,大电流型(如IN4007)暂没有具体封装形式,只能给出具体尺寸: X 3 X电容:可分为无极性和有极性两类,无极性电容下述两类封装最为常见,即080五、0603;而有极性电容也确实是咱们平常所称的电解电容,一样咱们平经常使用的最多的为铝电解电容,由于其电解质为铝,因此其温度稳固性和精度都不是很高,而贴片元件由于其紧贴电路版,因此要求温度稳固性要高,因此贴片电容以钽电容为多,依照其耐压不同,贴片电容又可分为A、B、C、D四个系列,具体分类如下:类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V拨码开关、晶振:等在市场都能够找到不同规格的贴片封装,其性能价钱会依照他们的引脚镀层、标称频率和段位相关联。

贴片电阻电容电感封装尺寸功率对应表

贴片电阻电容电感封装尺寸功率对应表

贴片电阻、贴片电容规格、封装、尺寸对应表贴片电阻常见封装有9种,用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码,前两位与后两位分别表示电阻的长与宽,以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码,也由4位数字表示,其单位为毫米。

贴片电容和贴片电阻都是一样可以用的,0805,1206等贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:02011/20W04021/16W06031/10W08051/8W12061/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表:英制(mil)公制(mm)额定功率(W)@70°C020106031/20040210051/16060316081/10080520121/8120632161/4121032251/3181248321/2201050253/4251264321国内贴片电阻的命名方法:1、5%精度的命名:RS-05K102JT2、1%精度的命名:RS-05K1002FTR-表示电阻S-表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05-表示尺寸(英寸):02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K-表示温度系数为100PPM,102-5%精度阻值表示法:前两位表示有效数字,第三位表示有多少个零,基本单位是Ω,102=10000Ω=1KΩ。

常见电阻电容电感封装

常见电阻电容电感封装

现在常用的的电阻、电容、电感、二极管都有贴片封装。

贴片封装用四位数字标识,表明了器件的长度和宽度。

贴片电阻有百分五和百分一两种精度,购买时不特别说明的话就是指百分五。

一般说的贴片电容是片式多层陶瓷电容(MLCC),也称独石电容。

附表是贴片电阻的参数。

2)贴片电阻的封装、功率与电压关系如下表:英制(mil)公制(mm)额定功率@ 70°C 最大工作电压(V)0201 0603 1/20W 250402 1005 1/16W 500603 1608 1/10W 500805 2012 1/8W 1501206 3216 1/4W 2001210 3225 1/3W 2001812 4832 1/2W 2002010 5025 3/4W 2002512 6432 1W 2003)贴片电阻的精度与阻值贴片电阻阻值误差精度有±1%、±2%、±5%、±10%精度,J -表示精度为5%、F-表示精度为1%。

T -表示编带包装阻值范围从0R-100M4)贴片电阻的特性·体积小,重量轻;·适应再流焊与波峰焊;·电性能稳定,可靠性高;·装配成本低,并与自动装贴设备匹配;·机械强度高、高频特性优越。

AXIAL - 两脚直插AXIAL就是普通直插电阻的封装,也用于电感之类的器件。

后面的数字是指两个焊盘的间距。

AXIAL-0.3 小功率直插电阻(1/4W);普通二极管(1N4148);色环电感(10uH)AXIAL-0.4 1A的二极管,用于整流(1N4007);1A肖特基二极管,用于开关电源(1N5819);瞬态保护二极管AXIAL-0.8 大功率直插电阻(1W和2W)二.电容:1)贴片电容可分为无极性和有极性两种,容值范围从0.22pF-100uF无极性电容下述两类封装最为常见,即0805、0603;英制尺寸公制尺寸长度宽度厚度0402 1005 1.00±0.05 0.50±0.05 0.50±0.050603 1608 1.60±0.10 0.80±0.10 0.80±0.100805 2012 2.00±0.20 1.25±0.20 0.70±0.201206 3216 3.20±0.30 1.60±0.20 0.70±0.201210 3225 3.20±0.30 2.50±0.30 1.25±0.301808 4520 4.50±0.40 2.00±0.20 ≤2.001812 4532 4.50±0.40 3.20±0.30 ≤2.502225 5763 5.70±0.50 6.30±0.50 ≤2.503035 7690 7.60±0.50 9.00±0.05 ≤3.00一般容值越小,耐压值可做到越大,常见耐压有6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、4000V有极性电容以钽电容为多,根据其耐压不同,贴片电容又可分为A、B、C、D四个系列,具体如下:类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V2)常用电容的标识精度级别B+_0.1%C+_0.25%D+_0.5%F+_1%G+_2%J+_%K+_10%M+_20%N+_30%3)各种贴片电容的特性帖片电容的材料常规分为三种,NPO,X7R,,X5R,Y5V,钽电容NPO 此种材质电性能最稳定,几乎不随温度,电压和时间的变化而变化,适用于低损耗,稳定性要求要的高频电路。

电阻、电容、电感规格、封装、尺寸、功率识别

电阻、电容、电感规格、封装、尺寸、功率识别

公制长(L) 宽(W) 高(t) a0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表:英制(mil) 公制(mm) 额定功率(W)@ 70°C 0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法:2、1%精度的命名:RS-05K1002FTR -表示电阻S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 -表示尺寸(英寸):02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K -表示温度系数为100PPM,102-5%精度阻值表示法:前两位表示有效数字,第三位表示有多少个零,基本单位是Ω,102=10000Ω=1KΩ。

1002是1%阻值表示法:前三位表示有效数字,第四位表示有多少个零,基本单位是Ω,1002=100000Ω=10KΩ。

J -表示精度为5%、F-表示精度为1%。

T -表示编带包装1:0402(1/16W) 2:0603(1/10W) 3:0805(1/8W) 4:1206(1/4W) 5:1210(1/3W)6:2010(1/2W) 7:2512(1W)1206 20欧1/4 *4 5欧1w120贴片电阻各参数说明国内贴片电阻的命名方法:1、5%精度的命名:RS-05K102JTR -表示电阻S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

高频贴片绕线电感的封装尺寸_概述及解释说明

高频贴片绕线电感的封装尺寸_概述及解释说明

高频贴片绕线电感的封装尺寸概述及解释说明1. 引言1.1 概述在现代电子技术领域中,高频贴片绕线电感扮演着至关重要的角色。

它们起着滤波、功率传递和储能等关键作用,广泛应用于通信设备、射频电路、移动设备等各个领域。

因此,提高高频贴片绕线电感的性能和封装尺寸的优化成为了研究的热点之一。

1.2 文章结构本文将对高频贴片绕线电感的封装尺寸进行概述及解释说明。

首先,在引言部分将对文章进行简要介绍,并展示文章目录以供读者预览整篇文章的内容。

接下来,本文将从以下几个方面进行论述:高频贴片绕线电感封装尺寸的定义和原理;封装尺寸对性能的重要影响;影响封装尺寸的因素;以及绕线电感封装尺寸在市场上常见的分类和规格。

随后,我们将探讨优化高频贴片绕线电感封装尺寸的方法和技术实现。

这包括减小体积、提高功率密度的设计理念;利用先进材料和工艺进行优化设计;以及数值模拟与仿真在封装尺寸优化中的应用。

最后,在结论和展望部分,我们将总结已有的研究成果和实际应用情况,并展望未来高频贴片绕线电感封装尺寸的发展方向和面临的挑战。

1.3 目的本文旨在提供对高频贴片绕线电感封装尺寸的全面概述,揭示其在电子技术领域中的重要性,并探讨如何通过优化设计和技术实现来提高其性能。

希望本文能为相关领域的研究人员、工程师以及对该主题感兴趣的读者提供一定的参考,并推动相关领域的进一步发展。

2. 高频贴片绕线电感的封装尺寸2.1 定义和原理高频贴片绕线电感是一种常用于电子设备中的元件,用于储存和传输能量。

封装尺寸指的是电感器外部包装的大小。

由于高频信号具有较高的振荡频率,因此对电感器的封装尺寸要求较为苛刻。

在高频应用中,封装尺寸对于电感器的性能至关重要。

合适的封装尺寸可以确保电感器在高频环境下具有良好的特性,如低损耗、稳定性和可靠性。

2.2 封装尺寸的重要性适当选择和设计高频贴片绕线电感的封装尺寸对于提高产品性能至关重要。

合理设计的小型封装可以减少元件之间的干扰和耦合效应,并提供更好的功率密度和热管理。

功率电感的封装

功率电感的封装

功率电感的封装一、前言功率电感是电子元器件中的一种,广泛应用于电源、通信、工业控制等领域。

功率电感的封装是保护功率电感内部结构和元器件性能的重要手段。

本文将从功率电感封装的概念、分类、材料和工艺等方面进行详细介绍。

二、功率电感封装的概念功率电感封装是指将功率电感芯体与端子或引线连接后,采用特定材料和工艺进行包覆,形成具有一定机械强度和环境保护性能的整体结构。

其主要目的是防止外界环境对芯体造成损害,并保证其在使用过程中稳定可靠地工作。

三、功率电感封装的分类根据功率电感的不同特点和应用需求,可以将功率电感封装分为多种类型,如下所示:1. 磁性材料封装:主要包括铝壳磁珠式、铝壳磁环式、铜壳磁环式等。

2. 非磁性材料封装:主要包括塑料外壳式、金属外壳式等。

3. 可调节封装:主要包括可调节电感器和可调节磁珠式等。

四、功率电感封装材料功率电感封装材料是影响功率电感性能和寿命的关键因素之一。

常用的功率电感封装材料有以下几种:1. 热塑性材料:如聚酰胺、聚碳酸酯、聚苯乙烯等,具有优良的机械强度和耐高温性能。

2. 热固性材料:如环氧树脂、酚醛树脂、双氰胺树脂等,具有较高的硬度和耐化学腐蚀性能。

3. 高分子复合材料:如玻纤增强塑料、碳纤维增强塑料等,具有极高的机械强度和抗拉伸性能。

五、功率电感封装工艺功率电感封装工艺是保证功率电感质量稳定的重要因素。

常用的功率电感封装工艺有以下几种:1. 真空浇注:将芯体置于真空环境中,通过浇注特定材料进行包覆,具有高度的密封性和耐高温性能。

2. 热熔浇注:将芯体置于特定材料中,通过加热使材料熔化后进行包覆,具有较好的机械强度和环境保护性能。

3. 塑封:将芯体置于特定材料中,通过压力和温度使材料固化后进行包覆,具有良好的机械强度和耐化学腐蚀性能。

六、结论功率电感封装是保护功率电感内部结构和元器件性能的重要手段。

根据功率电感的不同特点和应用需求,可以将功率电感封装分为多种类型。

常用的功率电感封装材料有热塑性材料、热固性材料和高分子复合材料等。

电感的封装形式

电感的封装形式

电感的封装种类电感封装发布时间:2009-12-02-9254封装在电子技术中一种专业术语。

指的形状及体积大小,重要部位用具体的数据来标示。

做PCB Layout时就要做一个元件封装的元件库,这个元件封装的尺寸将与元件本身的尺寸正公差一样,或比元件本身尺寸稍微大一点点。

做物料清单中如果把封装描述清楚,可以减少用错材料的机率。

电感的封装形式也就是指是电感的形状及体积大小的一种描述,电感封装根据每一个生产厂家不一家,描述方式也有不一样,一般包括贴片电感封装与插件电感封装。

插件电感封装有:PK0345、PK0406、PK0507、PK0608、PK0610、PK0810、PK0912、PK1012、PK1016、PK1415......;PK指的是工字电感系例,0406指的是不包括外被,直径是4mm 高度是6mm.贴片电感:0402、0603、0805、1206、CD32、CD43、CD52、CD53、CD54、CD73、CD75、CD104、CD105、CDR1608 CDR1813、CDR3308、CDR3316、CDR3340、CDR5022、2D11、2D18、3D16、3D28、4D18、4D28、5D18、5D28、6D28、6D38、8D28、8D38......0402、0603、0805、1206指的是叠层电感,CD32、CD43、CD52、CD53、CD54、CD73、CD75、CD104、CD105中CD指的是贴片的工字电感,32指的是直径3.5 高度2.3;43指的是直径4.5 高度为3.2贴片电感封装尺寸发布时间:2014-11-29-6668贴片电感封装尺寸SHAPES AND DIMENSIONS(形状及尺寸)(Unit:m/m)贴片电感封装尺寸列表绕线贴片电感封装发布时间:2010-10-17-2900绕线贴片电感封装SHAPES AND DIMENSIONS(形状及尺寸)(Unit:m/m)绕线贴片电感封装列表工字电感封装尺寸发布时间:2014-11-28-9062工字电感封装尺寸图SHAPES AND DIMENSIONS(形状及尺寸)(Unit:m/m)工字电感封装尺寸列表卧式工字电感尺寸发布时间:2010-10-17-2241卧式工字电感尺寸图SHAPES AND DIMENSIONS(形状及尺寸)(Unit:m/m)卧式工字电感尺寸列表色环电感封装尺寸发布时间:2010-10-17-3013色环电感封装尺寸SHAPES AND DIMENSIONS(形状及尺寸)(Unit:m/m)色环电感封装尺寸列表环形电感封装尺寸发布时间:2014-11-28-564环形电感封装尺寸:三脚电感封装尺寸发布时间:2014-11-28-2954三脚电感封装尺寸SHAPES AND DIMENSIONS(形状及尺寸)(Unit:m/m)东莞市欣永电子有限公司为你提供三脚电感封装尺寸及三脚电感封装尺寸图介绍等资料.功率电感封装发布时间:2010-12-25-4100功率电感封装SHAPES AND DIMENSIONS(形状及尺寸)(Unit:m/m)尺寸图表:贴片功率电感封装尺寸发布时间:2010-10-17-6730贴片功率电感封装尺寸SHAPES AND DIMENSIONS(形状及尺寸)(Unit:m/m)贴片功率电感封装尺寸列表大功率屏蔽电感封装发布时间:2010-10-17-3844大功率屏蔽电感封装SHAPES AND DIMENSIONS(形状及尺寸)(Unit:m/m)大功率屏蔽电感封装列表D系列屏蔽贴片电感封装尺寸发布时间:2014-09-08-4233屏蔽电感封装SHAPES AND DIMENSIONS(形状及尺寸)(Unit:m/m)2D11/2D14/2D18/3D11/3D14/3D16/3D284D14/4D18/4D22/4D28/5D18/5D28/6D26/6D388D28/8D38/8D43屏蔽电感封装列表UU系列共模电感封装尺寸发布时间:2014-11-19-724UU系列共模电感封装尺寸下载:•UU9.8共模电感封装尺pdf文档•UU10.5共模电感封装尺pdf文档•UU16共模电感封装尺pdf文档贴片排珠封装发布时间:2010-10-05-1613贴片排珠封装图:shapes and dimensions 形状与尺寸in:mm(供PCB layout参考)贴片排珠封装列表贴片磁珠封装发布时间:2010-10-05-3593贴片磁珠封装:1005(0402)、1608(0603)、2012(0805)、3216(1206)、3225(1806)、4532(1812)shapes and dimensions形状及尺寸in mm(供PCBlayout参考)贴片磁珠封装列表:穿芯磁珠尺寸发布时间:2010-10-18-2388穿芯磁珠尺寸图SHAPES AND DIMENSIONS(形状及尺寸)(Unit:m/m)穿芯磁珠尺寸列表。

贴片功率电感封装尺寸

贴片功率电感封装尺寸

贴片功率电感封装尺寸
贴片功率电感的封装尺寸可以根据具体的规格和制造商而有所不同。

下面是一些常见的贴片功率电感封装尺寸:
0603封装:尺寸约为1.6mm x 0.8mm。

0805封装:尺寸约为2.0mm x 1.25mm。

1206封装:尺寸约为3.2mm x 1.6mm。

1210封装:尺寸约为3.2mm x 2.5mm。

1812封装:尺寸约为4.5mm x 3.2mm。

这些尺寸是常见的贴片功率电感封装尺寸,但实际上还存在其他尺寸的封装。

具体封装尺寸的选择取决于应用需求、电感的功率要求以及可用的空间。

需要注意的是,不同制造商可能会有微小的尺寸差异,因此在选择和使用贴片功率电感时,最好参考所选型号的制造商提供的规格表和尺寸图纸,以确保准确的封装尺寸。

贴片电阻电容封装规格尺寸和功率对应关系

贴片电阻电容封装规格尺寸和功率对应关系

贴片电阻电容封装规格、尺寸和功率对应关系贴片电阻电容常见封装有9种(电容指无级贴片),有英制和公制两种表示方式。

英制表示方法是采用4位数字表示的EIA(美国电子工业协会)代码,前两位表示电阻或电容长度,后两位表示宽度,以英寸为单位。

我们常说的0805封装就是指英制代码。

实际上公制很少用到,公制代码也由4位数字表示,其单位为毫米,与英制类似。

封装尺寸规格对应关系如下表:英制英制(inch) 公制公制(mm) 长(L) (mm)宽(W) (mm) 高(t) (mm) 0201 0603 0.60±0.60±0.05 0.05 0.30±0.30±0.05 0.05 0.23±0.23±0.05 0.05 0402 1005 1.00±1.00±0.10 0.10 0.50±0.50±0.10 0.10 0.30±0.30±0.10 0.10 0603 1608 1.60±1.60±0.15 0.15 0.80±0.80±0.15 0.15 0.40±0.40±0.10 0.10 0805 2012 2.00±2.00±0.20 0.20 1.25±1.25±0.15 0.15 0.50±0.50±0.10 0.10 1206 3216 3.20±3.20±0.20 0.20 1.60±1.60±0.15 0.15 0.55±0.55±0.10 0.10 1210 3225 3.20±3.20±0.20 0.20 2.50±2.50±0.20 0.20 0.55±0.55±0.10 0.10 1812 4832 4.50±4.50±0.20 0.20 3.20±3.20±0.20 0.20 0.55±0.55±0.10 0.10 2010 5025 5.00±5.00±0.20 0.20 2.50±2.50±0.20 0.20 0.55±0.55±0.10 0.10 25126432 6.40±6.40±0.20 0.203.20±3.20±0.20 0.200.55±0.55±0.10 0.10封装尺寸与功率有关通常如下:英制英制 功率W 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 1210 1/3W 1812 1/2W 2010 3/4W 25121W关于电容的封装除了上面的贴片封装外,对无极性电容,其封装模型还有RAD 类型,例如“RAD -0.1”“RAD -0.2”等,后缀数字表示封装模型中两个焊盘间的距离,单位为英寸。

电阻、电容、电感规格、封装、尺寸、功率识别

电阻、电容、电感规格、封装、尺寸、功率识别

电阻、电容、电感规格、封装、尺寸、功率识别贴片电阻和贴片电容是电子元器件中常用的两种。

贴片电阻的封装有9种,分别用两种尺寸代码来表示,其中一种是由4位数字表示的EIA代码,另一种是米制代码。

常用的0603封装指的是英制代码。

下表列出了贴片电阻封装英制和公制的关系及详细尺寸。

电容和电阻的封装尺寸是一样的,如0805和1206等。

电阻封装尺寸与功率有对应关系,通常来说,0201对应1/20W,0402对应1/16W,0603对应1/10W,0805对应1/8W,1206对应1/4W。

电容电阻的外形尺寸和封装也有对应关系,如0402对应1.0x0.5,0603对应1.6x0.8,0805对应2.0x1.2,1206对应3.2x1.6,1210对应3.2x2.5,1812对应4.5x3.2,2225对应5.6x6.5.以上是常规贴片电阻的部分介绍。

102-5%精度阻值表示法是一种常用的电阻命名方法。

其中,前两位数字表示有效数字,第三位数字表示有多少个零,基本单位为___(Ω)。

例如,102表示1000Ω,即1KΩ。

另外,1002是1%阻值表示法,其中前三位数字表示有效数字,第四位数字表示有多少个零,基本单位同样为___。

例如,1002表示Ω,即10KΩ。

此外,J-和F-分别表示电阻的精度为5%和1%,而T-则表示编带包装。

贴片电阻的阻值表示也是数字与“R”组合表示的。

例如,3欧姆用3R0表示,10欧姆用100表示,100欧姆用101表示。

其中,“R”表示小数点的意思,而101后面个位数的“1”表示带有1个零。

另外,电阻上的数字和字母表示的就是阻值。

例如,R002表示0.002欧姆,180表示的是18欧姆。

此外,通过电阻的背景颜色和字体颜色可以区分电阻和电容。

电阻的背景颜色除了端角外应该是黑色的,而电容则没有字体表示和黑色背景颜色。

贴片电阻的命名中,阻值误差精度有±1%、±2%、±5%、±10%等不同精度。

贴片功率电感有哪些封装方法

贴片功率电感有哪些封装方法

贴片功率电感有哪些封装方法?
一、组成贴片功率电感的基本材料
磁芯(行业叫法为DR);磁环(行业叫法为RI);BASE(行业叫法为焊盘或金属铁皮;主要起到支撑与固定的作用);除了这些还必须具备铜线(漆包线);锡线等这些主要材料。

二、贴片功率电感的封装方式
这里主要介绍下:HCDRH系列的封装方式,主要分为:四点封装和全封装两种封装方式。

四点封装方式顾名思义可见是相当全封装而言;在磁芯与磁环公差与配合组装后;在设计磁环时磁环时方形的;而磁芯是圆形的;可见这两组材料组合在一起必然产生间隙;这个间隙必须由特殊的封装材料给封装起来;由于HCDRH74系列间隙较小;一般采用封住方形磁环的四个角便可以实现;贴片功率电感磁遮蔽性的最佳效果。

由于四点封装的外形美观度相对全封装的差点;所以便延伸了全封装结构的贴片功率电感。

所谓全封装即除了四个角要封住外;新晨阳电容电感质量好。

磁芯边远的部分也必须封装住;这样形成全封装的结构整体感较强;而磁遮蔽性效果与四点封装的效果相差不大;而工艺上会多增加一道工序;相当来说成本稍稍高点;而市场上对全封装的电感比较受欢迎;所以在选择成本投入时很多商家选择了四点封装的贴片功率电感;元器件本来是内置物件;其外观美观程度不是特别的重要。
