3DMove软件介绍

合集下载

MOVE功能介绍

MOVE功能介绍

附件一MOVE软件总体介绍及模块清单说明1.1软件总体介绍Move提供了用于构造模拟和分析的先进方法,是目前市场上可用到的完善的构造模拟工具,从软件研发开始至今已有25年的历史,MOVE一直致力于构造模拟方法的研究和软件研发,以满足勘探和开发对解决构造问题的不断变化的需求。

目前,该软件最新版本MOVE2009可在Windows、Linux操作系统下运行。

在Move中,独特的可约束构造静态构造建模工具,以及对“最佳条件”下的确定性模型和过程模型(裂缝预测、流体流动模拟和浊积流模拟)的运动学分析,帮助用户得到最佳的地质问题解决方案。

在用确定性模拟方式进行裂缝预测,油气运移及沉积分析时,对不同地质条件提供相对应的结果,并可对各种不确定性的结果进行对比分析。

构造发育史分析和建立运动学模型,是地质家用来验证地震解释方案合理性和检测地震解释精度的有力工具。

Move是目前功能最完备的构造模拟软件,它提供了一系列工具,通过地质几何学和地质力学,帮助用户进行运动学分析。

对于油气田的勘探/开发过程中遇到地质构造问题和不确定性因素,MOVE提供了完美的地质模型、丰富的分析工具,来更好的理解地质体系,减少钻探中的技术不确定性,降低决策风险。

MOVE软件的主要特点:1.MOVE是一个用分析法创建不同地质历史时期有效、平衡模型的强有力软件工具。

在恢复时可以综合埋藏史以及考虑地震信息,为地质家及管理者发展地质概念,为解释中的不确定性提供帮助。

2.操作简单,容易学习,应用灵活,无论是否在办公室,都可以快速有效的使用笔记本电脑或工作站上的软件进行工作。

3.在项目实施过程中,可以根据新数据来方便的更新剖面及平面的井数据。

4.使用电影动画和三维可视化方式方便、清晰地对地质家的思想及构造的动态演化过程进行交流。

5.具有先进的平、剖面交互功能,并支持同一位置多条二维剖面代表不同地质家的解释方案。

6.丰富多样的井及倾角投影,包括自动投影及根据新的数据自动修改多条剖面的相应信息7.恢复和正演模拟都是完全运动学的算法,同事考虑去压实及局部或挠曲均衡,压实历史分析。

3DMove软件介绍

3DMove软件介绍
确定更准确的断层轨迹和滑脱面深度
清晰的表达观点,直观再现动力学过程
检查、修改解释方案并使之合理化,从而识别模型的风险所在,并降低风险。
分析工作既可以在微机上进行,也可以在工作站上进行
完全与工业标准地震解释和构造建模工具包兼容
重点强调地质思想,并用于解决棘手的地质问题
为其它模拟工作和3D解释提供有效、合理的数据输入
3DMove软件的基本功能:
该软件中设计了许多方便的数据输入、输出接口(见下面的列表),
Landmark GoCAD UKOOA X-section Locace
Geoquest CPS-3 Vulcan AutoCAD Generic xyz
Charisma Sattlegger Z-map Geosec2D Attributes
为什麽要做应力分析
断层网络的应力状态决定了:
应力分析软件的主要特征
裂缝独立连通单元的分析
2Dmove是一套完整的可在局部和区域的尺度上建立、平衡、恢复和分析二维地震解释的工具。包括局部地壳均衡和挠曲均衡、去压实、时深转换和埋藏史分析等。无论你是野外勘探者,二维或三维地震数据的解释人员,还是油藏地质家,2Dmove都能使您最充分的利用所有数据,并综合所有地质家的观点。它的确能够严谨而有效的解决所研究地质模型应该会怎样的问题。
对预测的裂缝进行合理性分析
为什麽要做裂缝预测
几乎所有的岩石都是裂缝型的,分析储层中的流体流动特征时,合适的亚地震裂缝(地震资料识别不出的裂缝)网络模型是十分重要的。野外开发战略在很大程度上是受流体流动特征控制的。
3D Stress 应力分析
3D Stress软件的功能:
3D Stress是一个用于分析应力机制、评价断面稳定性及滑动矢量、评价所有裂缝及多个断面的扩张趋势、滑动趋势以及渗漏因子的先进工具。

3Dmove简明手册

3Dmove简明手册

3D-move裂缝预测分为以下5步工作: 1、数据输入(层面,断面,井坐标)
2、构造建模 3、构造恢复 4、属性分析 5、裂缝预测 6、裂缝分析
数据准备
第一步:数据输入
打开3D-move软件,进入3D-move主窗口
数据准备
第一步:数据输入
File→Import →Ascii → ok
层位数据输入
构造恢复
第五步:构造恢复(褶皱恢复-弯折滑动)
Restoration → (Un)fold toTarget → Flexural Slip
操作技巧: 1、弯折滑动褶皱恢复法适用于逆冲构造和盐上 构造的恢复 2、在Unfolding direction选择框中选定恢复的 方向 3、创建一个钉面(Pin plane),在Pin选择框 中将其选定 4、在Target/Datum Preferences选择框中设 定一个恢复基准面 5、选定要恢复的褶皱面,点击Template Beds 的Collect,将其加入到Template Beds选择框 中 6、把其它要跟随着一起恢复的体和面选中,点 击Passive Objects的Collect,将其加入到 Passive Objects选择框中 7、点击Apply按钮,完成恢复计算,在主窗口 中即可显示出恢复结果
3D Stress----对已做出的裂缝进行属性分析
Leakage渗透性
3D Stress----对已做出的裂缝进行属性分析 Dilation裂缝开启闭合性分析
构造恢复
遇到地层被剥蚀掉时,要进行剥蚀量的恢复。
Analysis-thickness Surface to analysis选择剥蚀的 那个面(即被剥蚀的下面那个面) Analyse thickness to 择剥蚀 的那个面

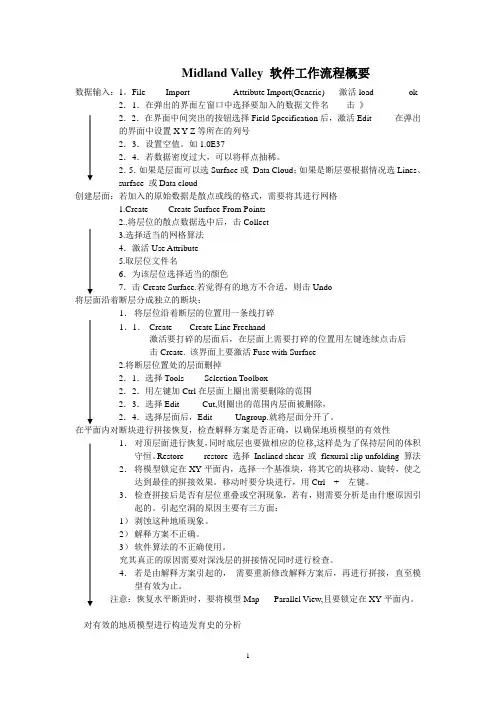

3Dmove中文workflow

3Dmove中文workflow

Midland Valley 软件工作流程概要数据输入:1。

File-------Import---------------Attribute Import(Generic)-----激活load------------ok 2.1.在弹出的界面左窗口中选择要加入的数据文件名------击》2.2.在界面中间突出的按钮选择Field Specification后,激活Edit--------在弹出的界面中设置X Y Z等所在的列号2.3.设置空值。

如1.0E372.4.若数据密度过大,可以将样点抽稀。

2.5.如果是层面可以选Surface或Data Cloud;如果是断层要根据情况选Lines、surface 或Data cloud创建层面:若加入的原始数据是散点或线的格式,需要将其进行网格1.Create-------Create Surface From Points2..将层位的散点数据选中后,击Collect3.选择适当的网格算法4.激活Use Attribute5.取层位文件名6.为该层位选择适当的颜色7.击Create Surface.若觉得有的地方不合适,则击Undo将层面沿着断层分成独立的断块:1.将层位沿着断层的位置用一条线打碎1.1.Create------Create Line Freehand激活要打碎的层面后,在层面上需要打碎的位置用左键连续点击后-----击Create. 该界面上要激活Fuse with Surface2.将断层位置处的层面删掉2.1.选择Tools-------Selection Toolbox2.2.用左键加Ctrl在层面上圈出需要删除的范围2.3.选择Edit--------Cut,则圈出的范围内层面被删除,2.4.选择层面后,Edit--------Ungroup.就将层面分开了。

在平面内对断块进行拼接恢复,检查解释方案是否正确,以确保地质模型的有效性1.对顶层面进行恢复,同时底层也要做相应的位移,这样是为了保持层间的体积守恒。

MOVE功能介绍

MOVE功能介绍

附件一MOVE软件总体介绍及模块清单说明1.1软件总体介绍Move提供了用于构造模拟和分析的先进方法,是目前市场上可用到的完善的构造模拟工具,从软件研发开始至今已有25年的历史,MOVE一直致力于构造模拟方法的研究和软件研发,以满足勘探和开发对解决构造问题的不断变化的需求。

目前,该软件最新版本MOVE2009可在Windows、Linux操作系统下运行。

在Move中,独特的可约束构造静态构造建模工具,以及对“最佳条件”下的确定性模型和过程模型(裂缝预测、流体流动模拟和浊积流模拟)的运动学分析,帮助用户得到最佳的地质问题解决方案。

在用确定性模拟方式进行裂缝预测,油气运移及沉积分析时,对不同地质条件提供相对应的结果,并可对各种不确定性的结果进行对比分析。

构造发育史分析和建立运动学模型,是地质家用来验证地震解释方案合理性和检测地震解释精度的有力工具。

Move是目前功能最完备的构造模拟软件,它提供了一系列工具,通过地质几何学和地质力学,帮助用户进行运动学分析。

对于油气田的勘探/开发过程中遇到地质构造问题和不确定性因素,MOVE提供了完美的地质模型、丰富的分析工具,来更好的理解地质体系,减少钻探中的技术不确定性,降低决策风险。

MOVE软件的主要特点:1.MOVE是一个用分析法创建不同地质历史时期有效、平衡模型的强有力软件工具。

在恢复时可以综合埋藏史以及考虑地震信息,为地质家及管理者发展地质概念,为解释中的不确定性提供帮助。

2.操作简单,容易学习,应用灵活,无论是否在办公室,都可以快速有效的使用笔记本电脑或工作站上的软件进行工作。

3.在项目实施过程中,可以根据新数据来方便的更新剖面及平面的井数据。

4.使用电影动画和三维可视化方式方便、清晰地对地质家的思想及构造的动态演化过程进行交流。

5.具有先进的平、剖面交互功能,并支持同一位置多条二维剖面代表不同地质家的解释方案。

6.丰富多样的井及倾角投影,包括自动投影及根据新的数据自动修改多条剖面的相应信息7.恢复和正演模拟都是完全运动学的算法,同事考虑去压实及局部或挠曲均衡,压实历史分析。

3D-MOVE在实际工区中的应用多媒体讲解

3D-MOVE在实际工区中的应用多媒体讲解

根据该软件的功能及基本原理,我们先后在江汉拖 市、西部准南柴窝堡、四川建南、长庆坪北、江汉王场 等多个地区的三维区块展开了构造建模、构造反演、正 演工作,并进行了应力分析、裂缝发育区、裂缝密度及 方向分析。同时取得了一定效果,为以上工区的勘探、 开发提供了一定参考意见。 下 面 , 就 以 四 川 建 南 为 例 , 介 绍 我 们 在 使 用 3DMOVE裂缝预测时的一些体会与感想。
的跨石庙断层,并在太平镇断层下盘形成断凹,建南构
造最终定型。
根据各气藏的储层特征、开发状况及其与邻近气藏 的关系分析出:北高点飞三段气藏具有相互独立、互不 连通的特点,气藏以裂缝系统与岩性-裂缝系统为主,大
致可分为如下几个系统:建3、建51为裂缝系统、建10、
建36、建41、建42为岩性-裂缝系统;而南高点飞三气藏
二、建南三维工区的地理位置及地质概况
建南气田位于湖北省与重庆市交界处,北高点位于湖北 省利川市境内,南高点位于重庆市石柱县境内;建南构造处 于四川盆地东部川东褶皱带的石柱复向斜中部,与龙驹坝、 茶园坪构造共同构成石柱复向斜中部高带。呈北东向延展。 地面出露侏罗系砂泥岩地层,平均地面海拔800m,山高谷深, 为山地地貌区。 从老到新主要有志留系、泥盆系、石炭系、 二叠系、三叠系、侏罗系等地层。 建南气田共有工业气井20口,四个工业产气层,从上至 下为:三叠系嘉陵江组嘉一段、三叠系飞仙关组飞三段、二 叠系长兴组长二段、石炭系黄龙组;两个含气层下二叠统栖 霞组和茅口组均有一定的产气能力。
该工区内地表均为侏罗系碎屑岩覆盖。由地震资料表明,地腹 自中三叠统以下地层中,逆断层发育,控制建南构造的断层主要有
两条,分别为太平镇断层、跨石庙断层。其中太平镇断层发育于建
南构造北西翼,为燕山期形成,是控制建南构造形成的主要断层, 走向NE~SW向,倾向SE,断层倾角60°左右,延伸长度80km,断层 规模大,最小断距 70m ,最大断距 1790m ,一般断距大于 1000m 。而 跨石庙断层发育于建南构造SE倾没端,是控制建南构造南高点圈闭 的主要断层,为喜山期形成,该断层走向与太平镇断层平行,但倾 向相反,为 NW 向,倾角 50°左右,断层规模不大,延伸长度 16 km 左右,断距一般为20~510m左右。

3DMOVE培训手册资料

3DMOVE培训手册资料

3Dmove基本操作3Dmove软件简介:3Dmove:是一个全交互式的可视化软件,它可以为从事勘探和开发的研究人员提供适用于所有构造类型的模拟和恢复的软件包。

这个软件包可进行实地构造恢复以及正演模拟。

主要提供在模型数据体及真实数据体上进行的三维回剥、断弯褶皱演化、地层展平、平面复原绘制和任意形态形变演化分析。

快速的可视性效果与先进工具的结合使得这个软件包适用于解释工作的各个阶段,并且模拟出全过程。

它的另一个特点就是可以同时在地震勘探工区坐标和地理坐标系统里直接进行可视化操作,用游标在地震解释数据体中直接拾取已解释出的界面。

用户进行交互式操作解释,检查断层和层位的地质合理性,即拾取解释的断层和层位进行反演模拟以检查其在构造地质上是否合理,同时将修改的理想初始值带入正演模型得到的理想的解释结果反馈到地震解释上。

反复进行上述过程,从而得到最佳的解释结果。

以这种方式来发现在原先解释过程中所存在的构造地质问题并且加以解决,从而使地震及钻井资料得到最佳的利用以减少勘探风险。

进入3DMove用户,启动3Dmove3Dmove主菜单窗口:见图一图一主菜单一、生成一个新工区1.在主菜单下点击File选项2.再按New选项,弹出一个坐标系x、y、z3.按save选项,存一个新工区名(包括路径)二、选择一个工区1.如果要选择一个已存在的工区,在主菜单下点击File选项2.再按Load选项,弹出一个对话框,点击你需要的工区三、数据输入建立三维构造模型的数据可以来源于二维资料或三维资料。

3Dmove软件支持Landmark,Geoquest,Charisma和Zmap+和CPS3等软件的接口。

同时所提供的ASCII格式的数据也使之可与更多的界面相连。

1.在主菜单下点击File选项2.再按Import选项,弹出一个对话框,选择所输入的类型,包括Landmark ASCII文件、Geoquest ASCII文件、Attribute资料都可输入3.点击OK,弹出下一个对话框,选择文件所在路径和文件名,点击后输入到右窗口中(1)选件column specification 按列数输入(2)选件field specification 按域数输入(3)选件edit可进行编辑(4)选件depth按深度输入,不带负号(5)选件elevation按高程输入,带负号(6)层面按data /cloud输入(7)断层以lines选件输入4.点击输入文件四、模型建立的工作流程建构造模型的工作流程见图二图二工作流程五、显示和目标的选取显示功能可以用来显示整个模型和所选取的模型的局部。

3DMOVE培训手册

3DMOVE培训手册

3Dmove基本操作3Dmove软件简介:3Dmove:是一个全交互式的可视化软件,它可以为从事勘探和开发的研究人员提供适用于所有构造类型的模拟和恢复的软件包。

这个软件包可进行实地构造恢复以及正演模拟。

主要提供在模型数据体及真实数据体上进行的三维回剥、断弯褶皱演化、地层展平、平面复原绘制和任意形态形变演化分析。

快速的可视性效果与先进工具的结合使得这个软件包适用于解释工作的各个阶段,并且模拟出全过程。

它的另一个特点就是可以同时在地震勘探工区坐标和地理坐标系统里直接进行可视化操作,用游标在地震解释数据体中直接拾取已解释出的界面。

用户进行交互式操作解释,检查断层和层位的地质合理性,即拾取解释的断层和层位进行反演模拟以检查其在构造地质上是否合理,同时将修改的理想初始值带入正演模型得到的理想的解释结果反馈到地震解释上。

反复进行上述过程,从而得到最佳的解释结果。

以这种方式来发现在原先解释过程中所存在的构造地质问题并且加以解决,从而使地震及钻井资料得到最佳的利用以减少勘探风险。

进入3DMove用户,启动3Dmove3Dmove主菜单窗口:见图一图一主菜单一、生成一个新工区1.在主菜单下点击File选项2.再按New选项,弹出一个坐标系x、y、z3.按save选项,存一个新工区名(包括路径)二、选择一个工区1.如果要选择一个已存在的工区,在主菜单下点击File选项2.再按Load选项,弹出一个对话框,点击你需要的工区三、数据输入建立三维构造模型的数据可以来源于二维资料或三维资料。

3Dmove软件支持Landmark,Geoquest,Charisma和Zmap+和CPS3等软件的接口。

同时所提供的ASCII格式的数据也使之可与更多的界面相连。

1.在主菜单下点击File选项2.再按Import选项,弹出一个对话框,选择所输入的类型,包括Landmark ASCII文件、Geoquest ASCII文件、Attribute资料都可输入3.点击OK,弹出下一个对话框,选择文件所在路径和文件名,点击后输入到右窗口中(1)选件column specification 按列数输入(2)选件field specification 按域数输入(3)选件edit可进行编辑(4)选件depth按深度输入,不带负号(5)选件elevation按高程输入,带负号(6)层面按data /cloud输入(7)断层以lines选件输入4.点击输入文件四、模型建立的工作流程建构造模型的工作流程见图二图二工作流程五、显示和目标的选取显示功能可以用来显示整个模型和所选取的模型的局部。

move中文介绍

move中文介绍

APEX Solutions, Inc.
Block Restoration • Remove regional tilt by rotating section • Translate fault blocks to pre-fault displacement
Restoration – step 5
4DVista
在三维空间
对多条线的二维构造演化过程进行浏览
APEX Solutions, Inc.
New Directions - NMove Project
Visualisation - 4DVista
APEX Solutions, Inc.
3D Move
三维构造建模
及构造演化分析技术
APEX Solutions, Inc.
Seismic Stratigraphic interpretation of sequence Use geometric representation to decide upon depositional model Define location of reservoir sands using depositional model ID of Sequence 1 & 2 mispicks – minimal impact on model APEX Solutions, Inc.
APEX Solutions, Inc.
Block Restoration • Remove regional tilt by rotating section • Translate fault blocks to pre-fault displacement
Restoration – step 5

石油行业常用软件综合介绍

石油行业常用软件综合介绍
17. SMT 7.5
版本7.4、7.5
平台 Windows
简介:Seismic Micro-Technology的地震解释软件包。
18 GeoFrame工作站系统
版本4.0.3 4.0.4
平台SUN SPARC/ULTRA 工作站,solaris 2.6/2.7/8
简 介:斯伦贝谢公司的勘探开发一体化软件包,其测井解释系统包括P包(岩石物理分析)和G包(地质应用分析)。P包可进行测井资料环境校正、地层评价、岩石力学分析等资料处理与评价;G包可进行地层倾角资料处理、微电阻率扫描成像测井资料处理、构造解释和裂缝计算等。该系统不仅能处理斯伦贝谢测井资料,也可处理其它类型测井装备所获取的资料。
24. Geosec 2D 4.5 for Sun
版本 4.5
平台 SUN
简介: 地震平衡剖面,从大的方面来分析大地构造沉积单元。
25 、Geosec 2D 4.6 for Windows 2000/XP
版本 4.6
平台 微机版 Windows 2000/XP
简介: 地震平衡剖面,从大的方面来分析大地构造沉积单元。
8. Larson CGM Studio 9.2
版本 9.2.0 build 4
平台 Windows
简介: 最强有力的CGM制作、编辑、组合工具,支持CGM, CGM+, and CGM PIP格式
9. Larson CGM Import Filter
版本 8.4.2
平台 Windows
22. Recon 2.3.6 for Linux三维实时油气地质综合解释软件
版本 2.3.6
平台Linux

石油行业常用软件2油藏描述、三维可视化、地震解释、属性分析、一体化

石油行业常用软件2油藏描述、三维可视化、地震解释、属性分析、一体化

油藏描述、三维可视化、地震解释、属性分析、一体化1、 Discovery 2004版本 2004平台 Windows 98/2000/XP 微机版简介:Discovery--微机一体化油藏描述软件,是美国Landmark 公司在Windows环境下开发的产品,无论地质情况简单还是复杂,Discovery都将为您提供一整套非常有效的工具,把地质研究、地震解释、测井分析、开发生产动态管理集成到一个完整的解释系统中,形成微机一体化油藏描述平台,可以完成各类项目研究工作,Discovery是基于Windows的、方便研究人员桌面使用的一体化解释软件。

主要有:地震解释系统——用于评价、分析、管理已有的和潜在油气藏的构造和地层。

测井解释系统——多井测井曲线分析系统,用于评价、分析、管理和操作测井数据,确定油藏模型。

地质解释系统——包括绘图(GeoAtlas和LandNet)、网格制作和曲线制作(IsoMap)、矢量和光栅测井曲线的解释性剖面(X剖面)。

Landmark Discovery可解决地震构造解释、岩性油藏圈闭解释、测井分析解释、地质分析解释,同时也可解决综合油藏描述、圈闭研究、储量计算及综合评价。

Landmark Discovery与Landmark P2000结合可形成一整套从静态到动态到油藏开发方案及跟踪数模一整套贯穿油田勘探、开发及产能建设的方案,实现完整的勘探开发一体化工作流程。

2、 EarthVision版本5.1平台SUN 、SGI简介:EarthVision 是当今市场上用途广泛的三维地质建模及三维可视化软件系统。

可用于建立三维油藏构造格架模型、参数模型形成三维数据体。

其复杂断块的处理(正、逆断层)是世界一流的,其结果经过网格粗化后可直接给油藏数模软件进行数模,且具有很强的二维图形编辑功能和三维可视化功能,也可对三维盆地模拟的结果进行三维可视化显示,可将三维显示的图形任意放大和缩小、旋转和平移、并可在三维图形上切任意方向的剖面,加光照。

3Dmove简明手册

3Dmove简明手册

第五步:构造恢复(褶皱恢复-斜剪切)
Restoration → (Un)fold toTarget → Inclined Shear
操作技巧: 1、在Restore Algorithm 选择框中点击按钮选 择Inclined Shear(恢复时褶皱的长度和面积 要发生变化)和Constant Gross Area (恢复 时褶皱的长度和面积保持不变) 2、在Target/Datum Preferences选择框中设 定一个恢复基准面 3、选定要恢复的褶皱面,点击Template Beds的Collect,将其加入到Template Beds 选择框中 4、把其它要跟随着一起恢复的体和面选中, 点击Passive Objects的Collect,将其加入到 Passive Objects选择框中 5、点击Apply按钮,完成恢复计算,在主窗口 中即可显示出恢复结果
3D Stress----对已做出的裂缝进行属性分析
Leakage渗透性
3D Stress----对已做出的裂缝进行属性分析 Dilation裂缝开启闭合性分析

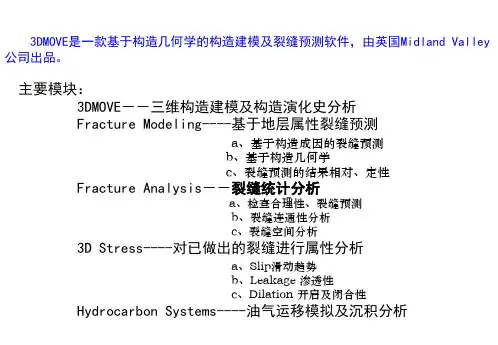

3DMOVE是一款基于构造几何学的构造建模及裂缝预测软件,由英国Midland Valley 公司出品。
主要模块: 3DMOVE--三维构造建模及构造演化史分析 Fracture Modeling----基于地层属性裂缝预测
a、基于构造成因的裂缝预测 b、基于构造几何学 c、裂缝预测的结果相对、定性
Fracture Analysis--裂缝统计分析
a、检查合理性、裂缝预测 b、裂缝连通性分析 c、裂缝空间分析
3D Stress----对已做出的裂缝进行属性分析
a、Slip滑动趋势 b、Leakage 渗透性 c、Dilation 开启及闭合性

MOVE功能介绍

MOVE功能介绍

附件一MOVE软件总体介绍及模块清单说明1.1软件总体介绍Move提供了用于构造模拟和分析的先进方法,是目前市场上可用到的完善的构造模拟工具,从软件研发开始至今已有25年的历史,MOV一E直致力于构造模拟方法的研究和软件研发,以满足勘探和开发对解决构造问题的不断变化的需求。

目前,该软件最新版本MOVE200可9在Windows、Linux操作系统下运行。

在Move中,独特的可约束构造静态构造建模工具,以及对“最佳条件”下的确定性模型和过程模型(裂缝预测、流体流动模拟和浊积流模拟)的运动学分析,帮助用户得到最佳的地质问题解决方案。

在用确定性模拟方式进行裂缝预测,油气运移及沉积分析时,对不同地质条件提供相对应的结果,并可对各种不确定性的结果进行对比分析。

构造发育史分析和建立运动学模型,是地质家用来验证地震解释方案合理性和检测地震解释精度的有力工具。

Move是目前功能最完备的构造模拟软件,它提供了一系列工具,通过地质几何学和地质力学,帮助用户进行运动学分析。

对于油气田的勘探/开发过程中遇到地质构造问题和不确定性因素,MOV提E供了完美的地质模型、丰富的分析工具,来更好的理解地质体系,减少钻探中的技术不确定性,降低决策风险。

MOVE软件的主要特点:1.MOVE是一个用分析法创建不同地质历史时期有效、平衡模型的强有力软件工具。

在恢复时可以综合埋藏史以及考虑地震信息,为地质家及管理者发展地质概念,为解释中的不确定性提供帮助。

2.操作简单,容易学习,应用灵活,无论是否在办公室,都可以快速有效的使用笔记本电脑或工作站上的软件进行工作。

3.在项目实施过程中,可以根据新数据来方便的更新剖面及平面的井数据。

4.使用电影动画和三维可视化方式方便、清晰地对地质家的思想及构造的动态演化过程进行交流。

5.具有先进的平、剖面交互功能,并支持同一位置多条二维剖面代表不同地质家的解释方案。

6.丰富多样的井及倾角投影,包括自动投影及根据新的数据自动修改多条剖面的相应信息7.恢复和正演模拟都是完全运动学的算法,同事考虑去压实及局部或挠曲均衡,压实历史分析。

0_3Dmove简介

0_3Dmove简介

Move2010培训教程·三维的构造恢复、检验和分析·动态构造建模·使用稀疏数据目录1.3DMove简介1.1鼠标控制1.2模型浏览栏1.3主工具栏1.4数据工具栏1.5工具箱工具栏1.6地质工具栏1.7显示工具栏1.83DMove的快捷键1.3DMove简介3DMove是完全交互的几何式三维构造建模工具,它采用在保持岩石体积下的脆性及塑性形变的模型算法。

3DMove可以进行构造恢复和正向建模。

3DMove的几何建模是基于连接数据点的三角网络构成的曲面。

在3DMove里断层和层位没有区别对待,它们都被当做曲面。

通常在3DMove中创建曲面使用了一种细分曲面的算法,这种算法用三角网格连接了最近的数据点,而不是用已有的数据云织起一张间距一致的网格。

当3DMove第一次打开时,在主窗口里会出现一张包含边界框的新地图,带mve后缀的文件可以通过File>Open的方式加载进3DMove。

模型就会按之前保存的样子出现,环绕着UTM 边界框。

在模型加载的同时,模型中的对象将会列在模型浏览栏(Model Browser)里,显示工具栏(Display Toolbar)是在主图像窗口的底部出现的一横行图标,它来控制模型在主图像窗口的显示。

在模型浏览栏的左手边是模型工具栏和地质工具栏。

3DMove的主窗口1.1鼠标控制模型的定向在3DMove的普通浏览模式下,依照光标的位置是在主图像窗口还是其中一个工具栏内鼠标按键是有不同的作用的。

在主图像窗口里,鼠标的左键抓住模型可以使之在屏幕上平移。

鼠标的中键起到了放缩的功能。

按下鼠标中键并向前移动放大模型,向后移动会缩小。

鼠标的右键可以使模型旋转。

对象的手动操作除了改变所浏览模型的视角外,鼠标可以对模型中的对象分别独立地平移,旋转和调节比例。

手动操作使用相同的鼠标控制,在按下Ctrl和Shift键下同时控制模型的方向(见上文)。

平移所选对象用鼠标左键加Ctrl及Shift键,调动是在边界框可视化的帮助下完成的,它显示出了x,y,z的平移矢量。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

构造建模裂缝预测流体运移分析应力分析软件Apex Solutions Inc.构造建模、裂缝预测、流体运移分析及应力分析软件2DMove 、3DMove、Fracture ModellingFractureAnalysis、IHSE、3DStress2DMove 软件2D Move 二维平衡剖面是恢复和检验地质家概念模型最快捷的途径2Dm ove 是一套功能强大的二维平衡剖面分析工具,它通过一系列分析得出可信、平衡及复原的古构造模型。

它结合埋藏史,在原始地震解释的基础上,使地质家和管理者对研究区构造特征的认识得到深化,并解决解释中存在的不确定性问题。

用户可以方便快捷地评估地质解释方案是否合理,从而使勘探和开发有的放失,以取得更好的效果。

2Dmov e是一套完整的可在局部和区域的尺度上建立、平衡、恢复和分析二维地震解释的工具。

包括局部地壳均衡和挠曲均衡、去压实、时深转换和埋藏史分析等。

无论你是野外勘探者,二维或三维地震数据的解释人员,还是油藏地质家,2Dm ov e都能使您最充分的利用所有数据,并综合所有地质家的观点。

它的确能够严谨而有效的解决所研究地质模型应该会怎样的问题。

● 2Dmove 的主要优点:由于2D move 中灵活的工具箱使用户能够快速开发和分析地质家的思想(地质概念),使2DMove 成为构造合理性验证和构造演化分析的理想选择。

✧ 快速输入、修改地震解释方案,并可与SEGY 地震数据完美联合✧ 快速创建由地震约束的二维构造模型 2Dmove 能确定断层位移的形成历史,去除形变机制的不确定性,圈闭演化及油气聚集期✧对二维构造模型做恢复和正演的构造演化史分析✧预测关键地质事件的发生并确定发生的时间✧确定更准确的断层轨迹和滑脱面深度✧清晰的表达观点,直观再现动力学过程✧检查、修改解释方案并使之合理化,从而识别模型的风险所在,并降低风险。

✧分析工作既可以在微机上进行,也可以在工作站上进行✧完全与工业标准地震解释和构造建模工具包兼容✧重点强调地质思想,并用于解决棘手的地质问题✧为其它模拟工作和3D解释提供有效、合理的数据输入✧使用简单、灵活——界面的友好使你能够立刻掌握并使用✧省时、经济✧只需轻轻一点,2Dmove就可以输出标准的图形和演示图片●2Dmove的特点:✧与LandMark及Geoquest解释包紧密结合✧轻松的剖面创建、修改和数据综合✧地震显示,平面图和测井投影✧数据的数字化输入✧可以综合利用勘探和开发任何阶段的数据;✧剖面创建工具包和交互式的编辑功能可以使用户快速建立解释方案,并对其进行检验和修改✧对一定构造体系范围的构造恢复工作包括:均衡、去压实、剪切、弯滑和其它功能✧与3Dmove的完美兼容,为在复杂地区综合利用二、三维地震资料、野外地质资料以及井数据等建立有效、合理的构造模型提供了独一无二的工作平台✧图形文件动画制作、图象显示和输出比例化图形✧SEGY及图像插入✧高级数据管理功能和对象处理功能使数据能够集成,并对数以万计的对象进行操作✧有了用户可定义倾角数据投影功能,就可以实现平面图到剖面图的互动✧具有倾向数据方位分析工具(在windows平台上可用)2Dmove与3Dmove完全兼容。

这些产品的交互使用,为在复杂地区同时利用2D和3D地震资料、野外地质信息以及井数据等资料进行合理的构造解释提供了独一无二的工作平台ﻬ3DMove软件2Dmove能实现考虑地震信息的构造恢复除了有助于得到有效、平衡的地质模型外,还可帮助确定构造演化史,并确定某沉积时期的● 3DMov e软件的主要功能3DM ove 模块是一个交互式的三维可视化软件,主要用于构造建模、构造恢复及正演模拟,在回剥恢复和正演模拟过程中也可以考虑压实对地层厚度的影响,可以方便快捷的将时间域模型转换成深度域模型。

该软件中包含丰富的算法,如弯滑去褶皱、斜剪切、断层平行流等,适用于任何构造沉积体系,如伸展构造体系、挤压逆冲褶皱、反转构造、盐构造、走滑构造体系等。

该软件包适用于勘探、开发的各个阶段。

● 3DMove 软件的基本功能:● ﻬ该软件中设计了许多方便的数据输入、输出接口(见下面的列表), Landmark GoCAD UKOO A X -sect ion Locace Geoq ues t CPS-3 V ulcan AutoCAD Generic x yz Ch arisma Sattlegger Z-map G eos ec2D At tri butes 除此之外,我们还帮助用户解决特定的数据格式需求。

✧ 方便快捷的建立地质模型。

✧ 精确的目标移动、旋转、及放大缩小。

✧ 用三角块滤波的方式进行快速的模型编辑✧ 对线、面、体的多种属性进行测量。

✧ 多种创建面的工具(保持原始数据不变且比较平滑) ✧ 三维可视化,浏览方式控制,颜色编辑。

✧ 大地、区域及测网坐标。

✧ 井及地震显示 ✧ 属性输入和显示 ✧ 文本及图形文件的输入 ✧ 独立轴的比例化 ✧ 形成等值线图及二维剖面图 ✧ 对有用的图形进行硬拷贝 ✧ 相似层面及平行层面的建立 ✧ 增加或删除属性 ✧ 方便的属性输入、输出✧ 数据重采样 ✧ 目标元素的组合及分离 ✧ 可以将某目的层恢复到目标层。

✧ 可以将某目的层恢复到某一固定基准面。

✧ 手工和自动搭积木式的快速拼接恢复。

✧ 对恢复方向及恢复量进行自动追踪。

✧ 斜剪切算法去褶皱及断距 ✧ 弯滑去褶皱 ✧ 断层平行流法去除形变及断距 ✧ 去压实、加压实 ✧ 时深转换、深时转换 ✧ 盐构造的恢复 ✧ 断面的编辑及创建 ✧ 断面分析、二维横剖面及等值线平面图的生成 ✧ 古地理复原图的制作 ✧ 流体运移分析 ✧ 应变分析 ✧ 曲率分析● 3DMo ve软件的算法3DM ove 中包含两大类恢复算法:一类为非运动学的恢复;另一类为运动学的恢复。

它们之间的区别在于是否考虑断层。

● 非运动学恢复的算法包括:◆ 弯滑去褶皱:斜剪切:Lower Vertical Shea r Datum Surface Key line restored to Datum Surface Restored Lower line Key line Template BedSlip System Passive BedPin对由弯滑机制生成的褶皱进行恢复和正演.去褶皱是围绕丁面进行的,所有与丁面相交的点在去褶皱过程中是不受剪切或去褶皱作用的。

通过垂直或斜剪切的方式去除形变而对每一层去褶皱。

●运动学恢复的算法包括:◆FootwallHangingwa llA1 In Extension A2 =A1A2HW elements collapse down onto fault plane斜剪切断层平行流在对断层进行恢复时,设下盘不动,上盘的形变是受断面形状及形变算法控制的,在断面上移动上盘。

在用斜剪切算法进行恢复时➢形变前后上盘的体积不变➢剪切矢量棒的长度不变。

它是指在剪切矢量方向上断面与上标志层之间的距离在用断层平行流算法进行恢复时形变机制受与断层平行的流线的控制。

➢形变前后上盘的体积不变➢它适合于逆冲褶皱、盐构造、反转构造等。

●主要特征:构造建模的工作流程一个有效的地质模型是作正确决定以及其它所有地质分析工作的基础。

该软件的快速拼接恢复功能不但能检测、改进解释方案,还能缩短解释时间。

●为什么要做构造建模✧通过对建好的三维地质模型进行快速、直观的三维平衡分析,可以识别解释中存在的高风险区域,约束断层网络,检查解释方案是否正确。

✧通过对地质模型进行平衡分析,可以确定所研究地质模型是否有效性,减少技术风险。

✧提供更好的三维模型用于进一步的分析。

✧通过对三维地质模型从今到古进行恢复、也可以从古到今进行正演,可以快速的确定研究区内断层及圈闭的形成及发育史。

✧与其它软件,如盆地模拟等软件配合使用,有助于找到有利的含油气区域。

✧对地质模型进行正演的过程中,可以得到所研究目的层段在每期构造运动产生的应变量。

它是用于后续裂缝预测的主要控制参数。

ﻬFracture Modelling 基于地质成因裂缝预测软件Grid_based Fracture Generator 基于已知裂缝信息的裂缝预测软件目前,MVE软件共包括两种裂缝预测的算法:第一是基于地质成因的裂缝预测,该方法适用于用户掌握的裂缝信息较少的情况;第二是基于已知裂缝信息的裂缝预测,该方法适用于用户掌握的裂缝信息较多的情况。

该软件进行裂缝预测的最可贵之处是可将该两种方法进行完美的结合。

●Fracture Modelling基于地质成因裂缝预测➢功能:它是一个建立三维裂缝网络的软件,它是用反映地层形变程度的参数来约束裂缝发育的位置和方向,针对每期构造运动可同时生成多组裂缝,它允许用户定义裂缝特征模型,可交互式的改变参数,快速准确的进行参数的敏感性测试,可对多期构造运动所产生裂缝的生长演化全过程进行模拟。

并将早期产生的裂缝作为所研究三维地质模型的一部分参与后期构造运动的正演模拟过程。

➢基本原理:该软件是从地质成因的角度来对三维裂缝网络进行预测的。

它通过对地层的构造发育历史进行反演和正演来计算每期构造运动对地层产生的应变量。

用应变量作为主控参数,当然也可以用曲率反映地层形变程度的柱面偏差或可很好地反映所研究区裂缝发育密度的相干等地震属性作为控制参数,同时考虑地层厚度、岩性、裂缝发育方向等参数对多个构造运动时期产生的裂缝的位置和方向进行预测。

最后可以得到多期构造运动共同作用产生裂缝的综合结果。

在平面图上可以清晰的看到各个时期裂缝的相对富集带及主要发育方向。

➢ 该软件的主要特征➢ 工作流程:以花岗岩基底被逆断层切割的地质模型为例来简要说明一下裂缝预测的流程(红色的为逆冲断层,兰色的为花岗岩基底)❖ 方便灵活的数据输入❖ 交互式调节裂缝生长参数 ❖ 对裂缝模型进行快速、方便的构建和测试❖ 对裂缝系统的演化进行细致的评价❖ 快速浏览潜在的运移路线及裂缝网络的连同性❖ 很方便的将裂缝模型输入应力分析软件 ❖ 快速浏览裂缝的分布及几何形状 ❖ 对构造圈闭的潜力进行评估➢ 恢复断层位移到形变前的状态 ➢ 创建形变前的裂缝(如冷凝缝) ➢ 正演模型形变到现今的几何形态 ➢ 创建由于这次形变而产生的新的裂缝 ➢ 反复修改裂缝模型直至合理为止 ➢ 分析所有裂缝网络的连同性● ﻬGri d_based Fracture Gener at or 基于已知裂缝信息进行预测的基本原理:在有较多井下成像或岩心资料能够反映裂缝走向、倾向信息,有露头和航空照片等资料能够反映裂缝的长度时,可以用纯粹随机模拟的方式由已知区域的裂缝信息对未知区进行预测,用这种方式可预测任意走向、任意倾向发育的裂缝,对预测共轭剪切缝的预测非常有利。
