讲述抗干扰磁环的作用有哪些?

一、抗干扰磁环就是指某电子设备既不干扰其它设备,同时也不受其它设备的影响,电磁兼容性和我们所熟悉的安全性一样,是产品质量最重要的指标之一,安全性涉及人身和财产,而电磁兼容性则涉及人身和环境保护。

二、抗干扰磁环定义:

电磁波会与电子元件作用,产生干扰现象,称为抗干扰磁环,例如,TV荧光屏上常见的"雪花"便表示接受到的讯号被干扰。

三、抗干扰磁环的使用方法:抗干扰磁环抗干扰磁环常用于抑制电源线、信号线上的干扰,同时还具有吸收静电脉冲能力。

1、直接套在一根或一束电源、信号线上,抗干扰磁环为了增加干扰吸收能量,可反复多绕几圈;

2、带有安装夹的抗干扰磁环磁环,适用于补偿式的抗干扰抑制;

3、可以方便的夹在电源线、信号线上;

4、灵活,可重复使用安装;

5、磁环带卡式固定,不影响设备的整体形象。

抗干扰磁环的设计原则是什么?

抗干扰磁环应是任何电子器件和系统综合设计的一部分,它远比试图使产品达到抗干扰磁环的其他方法更节约成本,抗干扰磁环的主要设计技术包括:电磁屏蔽方法、电路的滤波技术,以及包括应特别注意的接地元件搭接的接地设计。

A、良好的电气和机械设计原则的应用

首先,优秀的EMC设计的基础是良好的电气和机械设计原则的应用,这其中包括可

靠性考虑,比如在可接受的容限内设计规范的满足,好的组装方法以及各种正在开发的测试技术。一般来说,驱动当今电子设备的装置要安装在PCB上。

这些装置由具有潜在干扰源以及对电磁能量敏感的元件和电路构成,因此,抗干扰磁环是EMC设计中的下一个最重要的问题。有源元件的位置、印制线的走线、阻抗的匹配、接地的设计以及电路的滤波均应在EMC设计时加以考虑。一些PCB元件还需要进行屏蔽。

B、内部电缆的连接

再次,磁环内部电缆一般用来连接PCB 或其他内部子组件,因此,包括走线方法和屏蔽的内部电缆EMC设计对于任何给定器件的整体EMC来说是十分重要的。在PCB 的EMC设计和内部电缆设计完成以后,应特别注意机壳的屏蔽设计和所有缝隙、穿孔和电缆通孔的处理方法。

C、电源及电缆滤波器

最后,还应着重考虑输入和输出电源和其他电缆滤波问题。

仅需一步就能了解到抗干扰磁环是什么?

抗干扰磁环定义:电磁波会与电子元件作用,产生干扰现象,称为抗干扰磁环,例如,TV荧光屏上常见的"雪花"便表示接受到的讯号被干扰。

抗干扰磁环就是指某电子设备既不干扰其它设备,同时也不受其它设备的影响,磁环电磁兼容性和我们所熟悉的安全性一样,是产品质量最重要的指标之一,安全性涉及人身和财产,而电磁兼容性则涉及人身和环境保护。

抗干扰磁环的抗干扰能力是用其阻抗特

性来表征的。在低频段呈现非常低的感性阻抗值,不影响数据线或信号线上有用信号的传输,在高频段,约为10MHz左右开始,阻抗增大,其感抗成分保持很小,电阻性份量却迅速增加,将高频段EMI干扰能量以热能形式吸收耗散,通常用两个关键点频率25MHz和100MHz处电阻值来标定EMI抗干扰磁环抗干扰特。

磁环的注意事项有哪些?

磁环电磁干扰抑制铁氧体具有很大的损耗,用这种铁氧体做磁芯制作的电感,其特性更接近电阻,要充分发挥铁氧体的性能,还要特别注意以下内容:

1、铁氧体磁环的效果与电路阻抗有关

在一般铁氧体材料的产品手册中,并不给出铁氧体材料的插入损耗,而是给出铁氧体材料的阻抗,铁氧体材料的阻抗越大,滤波效果也越好。

2、电流的影响

当穿过铁氧体的导线中流过较大的电流时,滤波器的低频插入损耗会变小,高频插入损耗变化不大。要避免这种情况发生,在电源线上使用时,可以将电源线与电源回流线同时穿过铁氧体。

3、铁氧体材料的选择

根据要抑制干扰的频率不同,选择不同磁导率的铁氧体材料。磁环体材料的磁导率越高,低频的阻抗越大,高频的阻抗越小。

4、铁氧体磁环尺寸的确定

磁环的内外径差越大,轴向越长,阻抗越大。但内径一定要包紧导线。因此,要获得大的衰减,在铁氧体磁环内径包紧导线的前提下,尽量使用体积较大的磁环。

5、共模扼流圈的匝数

磁环增加穿过磁环的匝数可以增加低频的阻抗,所以在很多应用中,通过绕更多的匝数,可以有效的提高阻抗,达到需要的效果。但是由于寄生电容增加,高频的阻抗会

减小。当需要抑制的干扰频带较宽时,可在两个磁环上绕不同的匝数。

6、电缆上铁氧体磁环的个数

增加电缆上铁氧体磁环的个数,可以增加低频的阻抗,但高频的阻抗会减小。这是因为寄生电容增加的缘故。

7、铁氧体磁环的安装位置

一般尽量靠近干扰源。对于机箱上的电缆,磁环尽量靠近机箱电缆的进出口。

8、与电容式滤波连接器一起使用效果更好

由于磁环的效果取决于电路的阻抗,电路的阻抗越低,则磁环的效果越明显,因此当原来的电缆两端安装了电容式滤波连接器时,其阻抗很低,磁环的效果更明显。

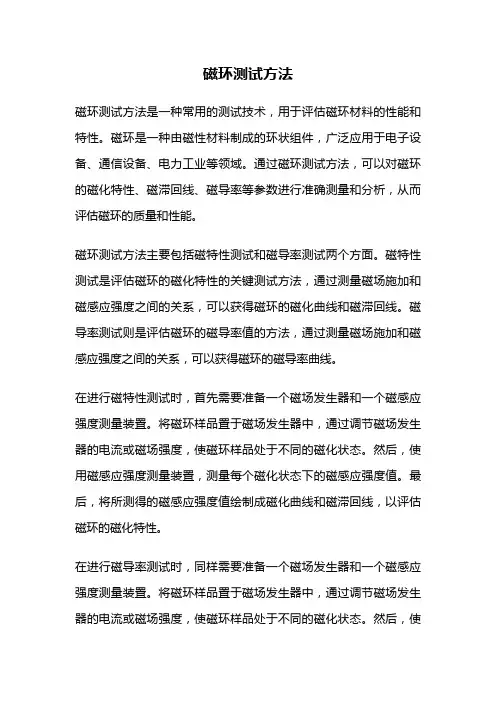

专家教您怎样测试磁环

磁环专用于抑制信号线、电源线上的高频噪声和尖峰干扰,还具有吸收静电脉冲的能力。磁环是用来吸收超高频信号,像一些

RF电路,PLL,振荡电路,含超高频存储器电路(DDR SDRAM,RAMBUS等)都需要在电源输入部分加磁环,而电感是一种蓄能元件,用在LC振荡电路,中低频的滤波电路等,其应用频率范围很少超过50MHZ。

磁环的功能主要是消除存在于传输线结构(电路)中的RF噪声,RF能量是叠加在直流传输电平上的交流正弦波成分,直流成分是需要的有用信号,而射频RF能量却是无用的电磁干扰沿着线路传输和辐射(EMI),要消除这些不需要的信号能量,使用片式磁环扮演高频电阻的角色(衰减器),该器件允许直流信号通过,而滤除交流信号,通常高频信号为30MHz以上,然而,低频信号也会受到片式磁环的影响。

磁环有很高的电阻率和磁导率,他等效于电阻和电感串联,但电阻值和电感值都随频率变化,磁环比普通的电感有更好的高频滤波特性,在高频时呈现阻性,所以能在相当宽的频率范围内保持较高的阻抗,从而提
