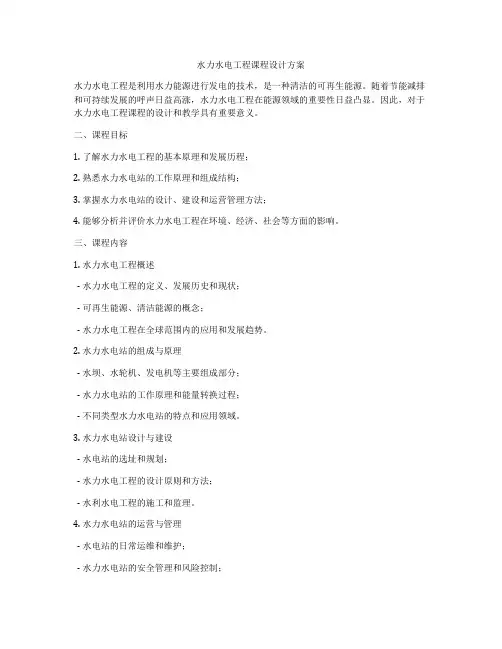

五强溪水电站水资源规划与利用课程设计(方案四)
水力水电工程课程设计方案
水力水电工程课程设计方案水力水电工程是利用水力能源进行发电的技术，是一种清洁的可再生能源。
随着节能减排和可持续发展的呼声日益高涨，水力水电工程在能源领域的重要性日益凸显。
因此，对于水力水电工程课程的设计和教学具有重要意义。
二、课程目标1. 了解水力水电工程的基本原理和发展历程；2. 熟悉水力水电站的工作原理和组成结构；3. 掌握水力水电站的设计、建设和运营管理方法；4. 能够分析并评价水力水电工程在环境、经济、社会等方面的影响。
三、课程内容1. 水力水电工程概述- 水力水电工程的定义、发展历史和现状；- 可再生能源、清洁能源的概念；- 水力水电工程在全球范围内的应用和发展趋势。
2. 水力水电站的组成与原理- 水坝、水轮机、发电机等主要组成部分；- 水力水电站的工作原理和能量转换过程；- 不同类型水力水电站的特点和应用领域。
3. 水力水电站设计与建设- 水电站的选址和规划；- 水力水电工程的设计原则和方法；- 水利水电工程的施工和监理。
4. 水力水电站的运营与管理- 水电站的日常运维和维护；- 水力水电站的安全管理和风险控制；- 水力水电工程的经济效益评价和环境影响评估。
5. 水力水电工程的创新与发展- 水力水电工程的新技术和新材料；- 可再生能源与水力水电的结合；- 水力水电工程在新能源发展中的地位和作用。
四、教学方法1. 理论授课采用讲授、互动讨论等方式，解释水力水电工程的基本理论和知识。
2. 实际操作组织学生进行水力水电工程实验，培养其动手能力和实际操作能力。
3. 课堂讨论组织学生进行课堂讨论，引导学生深入思考和交流，培养其分析问题和解决问题的能力。
4. 课外实习安排学生到水力水电工程项目实习，让学生接触实际工程，增强实践能力和实际操作经验。
五、教学评估1. 学生参与度通过课堂互动、实验操作、课外实习等方式，评估学生对课程的参与程度。
2. 学习成绩通过考试、作业、实习报告等方式，评估学生对水力水电工程知识的掌握情况。

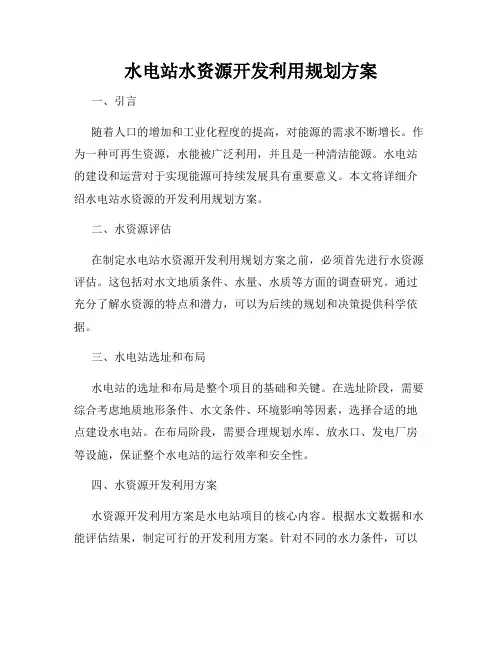

水电站水资源开发利用规划方案
水电站水资源开发利用规划方案一、引言随着人口的增加和工业化程度的提高，对能源的需求不断增长。
作为一种可再生资源，水能被广泛利用，并且是一种清洁能源。
水电站的建设和运营对于实现能源可持续发展具有重要意义。
本文将详细介绍水电站水资源的开发利用规划方案。
二、水资源评估在制定水电站水资源开发利用规划方案之前，必须首先进行水资源评估。
这包括对水文地质条件、水量、水质等方面的调查研究。
通过充分了解水资源的特点和潜力，可以为后续的规划和决策提供科学依据。
三、水电站选址和布局水电站的选址和布局是整个项目的基础和关键。
在选址阶段，需要综合考虑地质地形条件、水文条件、环境影响等因素，选择合适的地点建设水电站。
在布局阶段，需要合理规划水库、放水口、发电厂房等设施，保证整个水电站的运行效率和安全性。
四、水资源开发利用方案水资源开发利用方案是水电站项目的核心内容。
根据水文数据和水能评估结果，制定可行的开发利用方案。
针对不同的水力条件，可以选择引水堰、引水隧洞、引水管道等结构，将水资源转化为水能。
同时，结合发电设备的特点，制定合理的发电方案，提高发电效率。
五、环境保护和水质管理水电站的建设和运营必然对周边环境产生一定影响。
因此，在规划方案中应充分考虑环境保护措施。
在水电站运行过程中，要严格管理水质，避免对水生态环境造成破坏。
同时，要关注水电站对水生物和渔业资源的影响，采取相应的保护和修复措施。
六、社会经济效益评估一项水电站项目的建设必须兼顾社会效益和经济效益。
在规划方案中，需要对项目的投资、经济收益、用地利用等方面进行评估和分析。
同时，要考虑水电站建设和运营对当地就业、产业发展以及水利工程的整体效益。
七、风险评估和应急预案水电站建设和运营面临一定的风险，如水灾、地震等自然灾害以及设备故障等。
在规划方案中，要进行全面的风险评估，并制定相应的应急预案，以应对可能发生的突发事件，保障水电站的安全运行和社会稳定。
八、总结水电站水资源开发利用规划方案的制定需要全面综合考虑水资源特点、环境保护、经济效益等因素。
五强溪水电站
五强溪水电站五强溪水电站位于沅水下游、湖南省沅陵县境内，距常德130km，距长沙约300km。
本电站以发电为主，兼有防洪及航运等综合利用效益。
电站建成后主要供电湖南省，并与华中电网联网运行。
坝址以上控制流域面积83800km2，占整个沅水流域面积的93％。
流域内雨量充沛，年平均降水量为1000～1730mm。
坝址处多年平均流量为2040m3／s，多年平均径流量为643亿m3，主要集中在4～8月，占年径流量的69．5％。
流域内植被情况良好，多年平均含砂量仅为0．27kg／m3，多年平均输砂量为1660万t。
坝址区地层属前震旦纪板溪群砂岩、页岩、板岩和千枚状板岩等，岩性坚硬，具备修建高坝的条件。
但坝址区岩层软硬相间，存在层间软弱带及泥化夹层，断裂发育，特别是左岸因分布有倾向河床的板岩，又有背斜轴及较大断层通过，岩石较为破碎，在设计和施工时应予慎重对待。
河床相对不透水层埋藏较深，一般为120～150m，最大达180～190m。
坝址区地震基本烈度为6度。
库区为相对不透水的板溪群砂页岩为主，仅在库尾出露白垩纪红色砂砾岩。
当正常蓄水位108m时，水库面积170km2，干流回水长约160km。
水库淹没涉及沅陵、辰溪和泸溪3个县。
城镇及工矿交通移民按20年一遇洪水标准，农村移民按10年一遇标准，总计迁移人口96600人，其中农业人口59500人；耕地淹没按2年一遇洪水标准，淹没耕地44000亩。
五强溪水电站效益显著。
当正常蓄水位108m时，库容29.9亿m3，死水位90.0m时，库容9.7亿m3，有效库容20.2亿m3，具有季调节性能。
电站内装5台单机容量24万kW的水轮发电机组，总装机容量120万kW，保证出力25．5万kW，年发电量53．7亿kW·h；与华中电网联网运行，还可得到补偿出力16．5万kW。
水库预留防洪库容13．6亿m3，并在凤滩水电站2．8亿m3防洪库容的配合下，可将沅水尾闾堤垸防洪标准从5年一遇提高到20年一遇。
水电站调节课程设计
水电站调节课程设计一、教学目标本课程的学习目标包括知识目标、技能目标和情感态度价值观目标。
知识目标要求学生掌握水电站的基本原理、调节方式及其对环境的影响；技能目标要求学生能够运用所学知识对水电站的运行进行分析和评估；情感态度价值观目标要求学生培养对水电站建设和管理的兴趣，提高环保意识和社会责任感。
通过分析课程性质、学生特点和教学要求，我们将目标分解为具体的学习成果：了解水电站的基本原理和调节方式，掌握水电站对环境的影响及其评估方法，培养学生的分析和评估能力，提高环保意识和社会责任感。
二、教学内容本课程的教学内容主要包括水电站的基本原理、调节方式、环境影响及其评估方法。
具体安排如下：1.水电站的基本原理：介绍水电站的组成部分、工作原理和运行特点。
2.水电站的调节方式：讲解水电站的径流调节、水位调节和发电调节。
3.环境影响及其评估方法：分析水电站建设对生态环境的影响，介绍环境影响评估的方法和流程。
教学进度安排：共计8课时，第1-4课时讲解水电站的基本原理和调节方式，第5-6课时分析水电站对环境的影响，第7-8课时介绍环境影响评估的方法和流程。
三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。
1.讲授法：通过讲解水电站的基本原理、调节方式和环境影响，使学生掌握相关知识。
2.讨论法：学生就水电站建设和管理的相关问题进行讨论，提高学生的思考和分析能力。
3.案例分析法：分析实际案例，使学生更好地理解水电站的运行特点和环境影响。
4.实验法：安排实地考察或模拟实验，让学生亲身体验水电站的运行过程，提高学生的实践能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用权威、实用的教材，如《水电站运行与管理》等。
2.参考书：提供相关领域的参考书籍，如《水电站环境影响评价》等。
3.多媒体资料：制作精美的课件、视频和图片，直观地展示水电站的运行特点和环境影响。

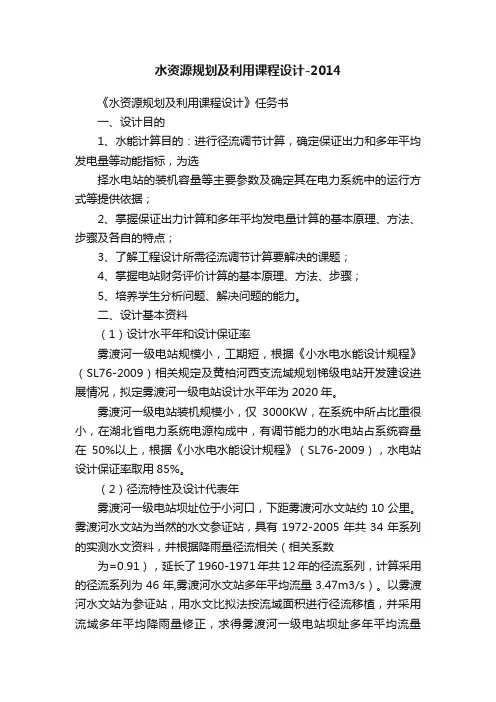

水资源规划及利用课程设计-2014
水资源规划及利用课程设计-2014《水资源规划及利用课程设计》任务书一、设计目的1、水能计算目的：进行径流调节计算，确定保证出力和多年平均发电量等动能指标，为选择水电站的装机容量等主要参数及确定其在电力系统中的运行方式等提供依据；2、掌握保证出力计算和多年平均发电量计算的基本原理、方法、步骤及各自的特点；3、了解工程设计所需径流调节计算要解决的课题；4、掌握电站财务评价计算的基本原理、方法、步骤；5、培养学生分析问题、解决问题的能力。
二、设计基本资料（1）设计水平年和设计保证率雾渡河一级电站规模小，工期短，根据《小水电水能设计规程》（SL76-2009）相关规定及黄柏河西支流域规划梯级电站开发建设进展情况，拟定雾渡河一级电站设计水平年为2020年。
雾渡河一级电站装机规模小，仅3000KW，在系统中所占比重很小，在湖北省电力系统电源构成中，有调节能力的水电站占系统容量在50%以上，根据《小水电水能设计规程》（SL76-2009），水电站设计保证率取用85%。
（2）径流特性及设计代表年雾渡河一级电站坝址位于小河口，下距雾渡河水文站约10公里。
雾渡河水文站为当然的水文参证站，具有1972-2005年共34年系列的实测水文资料，并根据降雨量径流相关（相关系数为=0.91），延长了1960-1971年共12年的径流系列，计算采用的径流系列为46年,雾渡河水文站多年平均流量3.47m3/s）。
以雾渡河水文站为参证站，用水文比拟法按流域面积进行径流移植，并采用流域多年平均降雨量修正，求得雾渡河一级电站坝址多年平均流量2.61 m3/s，年径流量8216.9万m3。
雾渡河一级电站，水能计算按日平均流量计算，丰，平，枯三个典型年按P丰=15%，P平=50%，P枯=85%选定，丰水年为1980年，平水年为1977年，枯水年1995年，三个代表年的逐日流量成果详见附录。
（3）厂址水位～流量关系曲线参见附录。
（4）水能计算参数①出力系数根据水轮机额定效率91%和发电机效率在97.5%的情况下，出力系数采用A=8.3。
水资源规划课程设计报告
......................................................... - 1 -............................................................. - 2 -2.1 灌区概况............................................................... - 2 - 2.2 灌区水文资料............................................................................................................. - 2 - 2.3 灌区需供水资料 ......................................................... - 3 -2.3.1 灌区灌溉面积、灌溉水利用系数、作物组成及灌溉制度 ................................. - 3 -2.3.2 灌区经济指标及各部门用水定额...................................................................... - 4 -2.3.3 规划期新增供水工程........................................................................................ - 5 -......................................................... - 6 -3.1 规划水平年的确定..................................................................................................... - 6 - 3.2 区域宏观经济预测...................................................................................................... - 6 -3.2.1 规划区水平年人口预测.................................................................................... - 6 -3.2.2 规划水平年牲畜预测........................................................................................ - 6 -3.2.3 规划水平年工业增加值、建造面积、第三产业人口预测 ................................. - 6 - 3.3 区域需水量的预测...................................................................................................... - 7 -3.3.1 生活需水量的预测........................................................................................... - 7 -3.3.2 工业、建造、第三产业需水量的预测 .............................................................. - 7 -3.3.3 灌溉需水量的预测 ........................................................................................... - 8 - 3.4 区域总需水量预测...................................................................................................... - 8 -...................................................... - 10 -4.1 约束条件.................................................................................................................. - 10 -4.1.1 工程引水能力约束.......................................................................................... - 10 -4.1.2 沙限约束........................................................................................................ - 10 -4.1.3 可供水量约束................................................................................................. - 10 -4.1.4 水量平衡约束................................................................................................. - 10 -4.1.5 库容约束 ......................................................................................................... - 11 -4.1.6 地下水开采能力约束........................................................................................ - 11 - 4.2 可供水量调节计算原则 ............................................................................................. - 11 -4.2.1 灌溉水量来源调节原则................................................................................... - 11 -4.2.2 沉沙池供水量分配原则 .................................................................................... - 11 -4.2.3 贺兰水库可供水量分配原则 ............................................................................ - 11 -4.2.4 调节计算及水量分配原则................................................................................ - 11 - 4.3 水量平衡校核........................................................................................................... - 12 -4.3.1 现状年水平年2022 年水量平衡校核：........................................................... - 12 -4.3.2 近期水平年2022 年水量平衡校核：............................................................. - 12 -4.3.3 远期水平年2025 年水量平衡校核： .............................................................. - 12 -.................................................. - 13 -.................................................... - 15 -6.1 灌区水资源开辟利用现状 ................................................ - 15 - 6.2 开源......................................................................................................................... - 15 -6.2.1 建设重点水源工程.......................................................................................... - 15 -6.2.2 总干渠沉沙池的扩建工程 ............................................................................... - 15 -6.2.3 回灌地下水工程 ............................................................................................. - 15 - 6.2 节流 ........................................................................................................................ - 16 -6.2.1 农业节水 ......................................................................................................... - 16 -6.2.2 工业、建造业第三产业节水 ........................................................................... - 16 -6.2.3 生活节水 ........................................................................................................ - 16 - 6.3 非工程措施 ............................................................................................................. - 16 -..................................................................... - 17 -....................................................................... - 18 -....................................................................... - 19 -....................................................................... - 20 -本课程设计是理论课“水资源规划”课程的实践性环节。
《水电站水库运行与调度》课程案例集设计
《水电站水库运行与调度》课程案例集设计一、课程概述本课程是一门专业课，主要包括水电站水库的运行与调度方面的知识，涉及到水电站的各项参数、设备的选择与运行，以及与水库有关的调度、管理等方面的内容。
通过学习此课程，学生将能够掌握水电站水库的基本操作、运行和管理，熟悉水电站水库的各种设备和工具，具备比较全面的水库调度和管理知识，为以后从事水库运营和管理工作做好充分的准备。
二、案例设计1. 案例一：五峰山水电站五峰山水电站是我国一座大型水电站，隶属于国家电网公司，是全国重要的电力基地之一。
该水电站的水库规模较大，水水平面高度较高，具有较大的发电能力。
该案例旨在让学生了解水电站的运营和管理过程，包括水库调度、土建设施的维护和保养、发电机和调速器的操作和维护等。
2. 案例二：某省水库调度该案例是一个实际的水库调度情景模拟，学生将通过模拟实际情况，掌握水库调度的整个流程。
学生需要了解水库的水位、库容、出水口等参数，并对气象、水文、河流、地理等各种因素进行调查、分析和评估。
学生需要运用已学知识，制定出最优的水库调度方案，并进行实际操作。
3. 案例三：水电站的安全运行该案例是一些水电站在日常运行中遇到的安全问题，包括火灾、泄漏、断电等多种情况。
学生将通过这些事件，了解水电站在生产过程中应该注意的安全事项，掌握基本的应急处理和安全预防技巧。
通过这些案例，学生将能够充分了解水电站的安全运行对于人员和资产的保护意义。
4. 案例四：水电站的环保管理该案例是针对水电站在环保管理方面的问题。
学生将学习如何建立和维护环保管理体系，掌握如何遵守环保法规，如何保护自然环境和生态系统。
学生将通过一系列案例学习，了解环保工作的重要性，掌握基本的环保知识和技巧。
学生将能够充分认识到环保工作对人类和自然生态的保护意义。
三、总结以上的案例可以满足学生在学习过程中的需求，帮助学生了解水电站水库的运营和管理过程，掌握水库调度和管理的基本技巧。
通过这些案例，学生将能够更加深入地了解水电站水库的运行和管理工作，更好地理解水库运营和管理的意义和方法。
五强溪水库扩大防洪库容初步研究
实施 。从 防洪 能 力 来 看 ，五 强 溪 正 常 蓄水 位 １ ０ ８ ｍ
全靠 堤 防进行保 护 ，汛期 涨洪 时洪 水 位可 高 出地 面
几米 至 十 几 米 。尾 闾 地 区洪 灾 频 繁 ，区 内 １ ９ １ ． ５ ３
万亩 农 田 ，２ １ １ ． ３ ７万 人 口常 受 洪 水 威 胁 。解 放 后 ５ ０多年来 ，共发 生大 洪 水 １ ２次 ，其 中大 面积 成 灾
用 ，全 面 分析研 究 扩大五 强溪 水库 的防洪 库 容 、提 高五强 溪水 库 防洪能 力 问题非 常必 要 。
程 ，在 沅水 尾 间 以及 洞 庭湖 区 的防 洪工 程 体 系 中具
有举 足 轻重 的地 位 和作 用 ，因而 在 沅水 河 流 规划 以 及 五强 溪水 电站 的勘 测 设计 过程 中 ，对 于 五 强溪 水
目前 沅 水 尾 间 地 区 的 一 线 防 洪 大 堤 总 长 ４ ０ １ ． ２ ５ ４ ｋ ｍ，其 中 沅水 沿 河 堤 防 ３ ５ ８ ． ０ ８ ４ ｋ ｍ。从 总 体 防洪能 力来 看 ，天然情 况下 沅水 尾 闾地 区 堤 防所 能抵 御 的洪 水 标 准 约 为 ５～８年 一 遇 ；在 五 强 溪 、 风滩 水库 发挥 削峰 蓄洪作 用 的条 件下 ，尾 间地 区 的
五强溪水电厂监控系统改造设计与应用
Ｊ ｎ２ ０ Biblioteka ｕ ．０ ８五 强溪水 电厂 监控 系统 改造设计 与应 用
姜永 富 沙永兵 ， ， 涂福礼 刘晓波 邓小 岗 ２ 王香玲 胡志彬 ， ， ， ，
（． １ 五凌公司五强溪水 电厂 ， 湖南 沅 陵 ４ ９ ４ ； ． １６ ２ ２北京 中水科 水电科技开发 有限公司 ， 北京 １０ ３ ） ０ ０ ８
电机为独立单元结线方式 。 电厂 以 ５０ｋ ０ Ｖ电压接人 采 取 总体 设计 一次 到位 ， 据现 场进 度分 期施 工 。 根 （） ３ 监控系统采用成熟 的、 可靠的、 标准化 的硬 件、 软件 、 网络结构和汉化系统。系统关键部位采用 冗余 配 置 ， ： 如 现地控 制单 元 Ｐ Ｃ双 Ｃ Ｕ热 备 、 Ｌ Ｐ 主机
（） ５ 监控系统必须响应速度快 ， 可靠性和可利 用率高 ， 可维护性好 ， 先进 、 经济 、 灵活 、 便于扩充 ， 在 数据库及硬件接 口等方面 留有今后 扩机 ４台的裕
公楼少人值班原则进行总体设计。既可实现厂房 内
监控 ，又能实现后方办公楼集中监控 、梯调 中心监 量 。 系统 网络采 用光 纤 技术 ， 避免 不 同设备 之 间 的电 控、 中网调及湖南省调远方遥控 、 华 遥调。主机服务 信号连接。现地控制单元的人机界面接 口单元配置 器及核心网络设备仍布置在厂房。参考原监控系统 独 立 的触摸 显示 屏 ， 具备 独立 的监 控 功能 。 进行 Ｉ ／ 、 Ｏ点 功能 、 流程 ， 本着安全 、 可靠 、 经济 、 实用
服务 器 、 作 员 工 作 站 、Ｃ 操 Ｌ Ｕ供 电电 源设 备 、 以太 网
值守 ） ， ”具备远方开／ 停机和负荷调节控制功能。
原 监控 系统 采用 美 国兰 吉尔公 司产 品 ， １９ 于 ９４ 年１ ２月随第 一 台机组 投 产而 同步投运 。 整个 系统 采 用 １ 双冗 余 分 层分 布式 结 构 ，双 以太 网采用 粗 ＯＭ
水资源规划与利用洪水调节课程设计方案计算书
《水资源规划及利用》课程设计计算说明书姓名:学号:专业:三峡大学水利与环境学院2017年1月1、设计目的.................................................. 0..2、设计基本资料............................................. .0..3、列表试算法推求水库下泄流量过程 (2)3.1洪水标准确定......................................... 2.3.1.1设计洪水标准................................... 3.3.1.2校核洪水标准................................... 3.3.2 设计标准洪水调节.....................................4.3.2.1下泄流量计算...................................4.3.2.2列表试算法调洪演算 (6)3.3校核标准洪水调节..................................... 9.4、半图解法推求水库下泄流量过程 (12)4.1洪水标准确定........................................ 1.24.2设计标准洪水调节 (13)4.2.1计算并绘制单辅助线 (13)4.2.2半图解法调洪演算 (15)4.3校核标准洪水调节 (17)5、成果分析及结论 (20)6、小结 (20)洪水调节1、设计目的1) 洪水调节目的：定量地找出入库洪水、下泄洪水、拦蓄洪水的库容、水库水位的变化、泄洪建筑物型式和尺寸间的关系，为确定水库的有关参数和泄洪建筑型式选择、尺寸确定提供依据；2) 掌握列表试算法的基本原理、方法、步骤及各自的特点；3) 了解工程设计所需洪水调节计算要解决的课题；4) 培养学生分析问题、解决问题的能力。
水资源 规划及其利用课程设计
水资源规划及利用课程设计一 、课程设计题目：年调节水电站装机容量的选择课程设计 二 、课程设计的内容及任务：1、水电站的保证出力及相应的枯水期的保证电能。
2、水电站的最大工作容量3、选择水电站的备用容量4、重复容量的选择5、水电站多年平均发电量：（p=50%）6失球水电站的装机容量及机组台数（设单机容量为5万KW ） 7、绘制设计图纸和编写设计说明书三 、设计过程和设计说明（一）计算水电站的保证出力及相应枯水期的电能值（1）利用同倍比放大法对典型年各月平均流量进行放大表1 典型年各月平均流量有资料可知，该水库 设P =90%的年入库平均流量为170s /m 3，典型年平均流量177s /m 3，因此同倍比放大倍比：K=md mp Q Q =177170=0.96 其中m p Q 为设计频率为P 的年入库平均流量 ，m d Q 为典型年入库平均流量，下表为放大后的典型年各月平均流量其计算公式为Qi，=i Q K ，其中，Q i，为放大后的各月平均流量，iQ 放大之前的各月平均流量。
（2）计算兴利库容表3 水库水位-容积曲线表根据资料给出的表3，绘制水库水位-容积曲线的关系，其绘制见附表一，由已知已给出正常蓄水位为166m 和死水位147m ，查附表一水库水位-容积曲线可知V 蓄=15.35x108m 3，V 死=7.49x108m 3因此，可计算兴利库容：V 兴= V 蓄- V 死=15.35x108-7.49x108=7.86 x108m 3（3）计算调节流量由资料可知，该水电站供水期为1、2、9、10、11、12月，汛期为4、5、6、7、8月，其中供水期担任峰荷，汛期担任基荷，因此，供水期总的天然来水量（由表2放大后典型年各月平均流量可知）：W 天=（118+129+102+94+98+84）x 2.63 x 106=16.44 x 108m 3假设在供水期把水库的存水全部用来发电，直到水库水位降至死水位，因此，水库的调节流量：）（供兴天调s /m 154T V W Q 3=+=（4）计算供水期的平均水头和上游平均水位供水期水库的平均蓄水量：88m 10x 42.11V 21V V =+=兴死 由查附表一水库水位-容积曲线表可知，上游水库平均水位62.157Z =上m ，有资料可知，下游的平均水库水水位m 92Z =下，因此，供水期的平均水头为：=供H m 62.65z z =-下上（5）计算水电站的保证出力和其相应的电能因为其为年调节水电站，一般为中型水电站，因此，取水电站出力系数K=8.5 ，因此，水电站的保证出力为：）（供调保KW 58.8589662.65x 154x 5.8H KQ N === 水电站供水期的发电量：76.324x 4.30x6x 58.85896T N E ===供保保（亿KW h ∙）其中，30.4为一个月的平均天数，24为一天平均小时数枯水期的保证电能值：76.3E E ==保枯，保（亿KW h ∙）（二） 、计算水电站的最大工作容量（1） 由在第一个任务中，已经计算出水电站的保证电能值为76.3E E ==保枯，保（亿KW ）（2）由资料绘出年调节水电站年最大负荷曲线图（附表二）和各月典型日负荷图和日电能累计曲线（附表三）。
浅谈五强溪水库提高防洪高水位至110m方案
浅谈五强溪水库提高防洪高水位至110m方案摘要：五强溪水电站位于沅水下游，是沅水流域防洪控制性工程，对下游地区可发挥相当大的防洪减灾作用，现状防洪高水位108m，防洪能力为20年一遇。
本文初步分析了五强溪水库防洪高水位抬高到110m的防洪调度方案及可达到的防洪效果，为进一步发挥五强溪水库防洪效益、减轻沅水流域洪涝灾害提供参考。
关键词：五强溪；防洪高水位；防洪标准一、引言五强溪水电站位于沅水下游，坝址控制集雨面积83800km2，占全流域面积的93%，是洞庭湖水系中控制性能最好、控制洪量最大的水库，对沅水尾闾地区防洪具有举足轻重的作用。
在凤滩水库2.8亿m3防洪库容配合下，可使沅水尾闾地区防洪标准由当时的5年一遇提高到20年一遇。
同时，五强溪水库虽按正常蓄水位108m蓄水运用，但大坝、闸门等枢纽建筑物都是按正常蓄水位110m条件设计和实施，为进一步挖掘五强溪水库防洪能力留下了余地。
本文初步分析了五强溪水库防洪高水位抬高到110m的防洪调度方案及可达到的防洪效果，为进一步发挥五强溪水库防洪效益、减轻沅水流域洪涝灾害提供参考。
二、现行防洪高水位108m防洪调度方式五强溪水库的洪水调度应与凤滩水库洪水调度一并考虑，通过两库预留防洪库容的联合运用实现沅水尾闾20年一遇的防洪标准。
当遇20年一遇以下标准的洪水、起调水位低于98m时，应控制库水位不超过108m，且下泄流量按下游凌津滩水库坝址不超过20000m3/s控制。
三、抬高防洪高水位至110m防洪调度方式拟定及防洪效果分析本次拟定以下两种防洪调度方案进行研究：方案1：对于108m以下的防洪库容，考虑到凌津滩库区的防洪要求，五强溪水库调度方案仍维持原洪水调度方案，即下泄流量按下游凌津滩水库坝址不超过20000m3/s控制；对于108m～110m防洪库容，主要是为下游尾闾地区（桃源、常德）防洪，下泄流量按桃源站不超过23000m3/s控制。
方案2：考虑到沅水尾闾河道安全泄量已经提高到23000m3/s的实际情况，进一步提高五强溪水库的防洪能力。
农水水资源规划及利用课程设计资料
水资源规划及利用课程设计任务书一、课程设计的目的和基本要求：1．目的使学生加深对水资源规划及利用课程基本理论的理解，更好地掌握水资源规划及利用的基本知识和分析计算方法；培养学生分析问题、解决问题的能力，以及运算、绘图及编写说明书的能力。
2．基本要求以给定的水电站有关基本资料为依据，应用水资源规划及利用的理论和方法，通过具体的分析计算，合理选择水电站的装机容量。
根据分析计算成果，编写设计说明书，并附上必要的图表。
二、主要内容1．熟悉、分析有关资料，并绘制有关曲线。
2．对设计枯水年进行径流调节，求调节流量和水电站保证出力及保证电能。
3．绘制电力系统年负荷图、典型日负荷图及日电能累积曲线。
4．确定拟建年调节水电站的最大工作容量。
5．分析确定水电站可能承担的备用容量，求出发必需容量时水轮机的最大过水能力。
6．计算水电站的弃水流量和弃水出力，进行电力系统的经济计算，按经济利用小时数确定水电站重复容量；7．作出设计枯水年的电力系统电力平衡图。
8．确定设计水电站的总装机容量值。
9．对设计丰水年、平水年及枯水年进行径流调节和水能计算，求水电站多年平均年发电量。
三、基本资料和数据甲组：（分为甲A，甲B，甲C,每组10人）一、电力系统负荷资料及有火电站的资料：120万千瓦 ______4、系统中已有火电站的总装机容量为36万千瓦，其机组为4台5.0万千瓦; 8台2.0万千瓦；3为保证下游居民用水要求，放入电站下游河道中的流量不应小于20米/秒二、无调节水电站资料3下游水位零点高程方案__________________（A、220 米；B、222 米；C、224 米）3、压力前池中正常蓄水位为方案_______________________（A、280 米；B、285 米；C、290 米）三、计划兴建一座年调节水电站，其原始资料和已知条件为:3、水库容积特性曲线（1）选定水库正常蓄水方案_____________（A、165 米；B、168 米；C、170 米）（2）选定水库死水位方案_______________ （A、125 米；B、128 米；C、130 米）水位零点的绝对高程方案__________________（A、90 米；B、100 米；C、105 米）四、电力系统的有关经济资料：1、水电站增加单位千瓦投资K水=800元/千瓦;2、P K 5%- 6% T抵=25 年3、=1.05 o乙组：（分为乙A，乙B，乙C,每组10人）一、电力系统负荷资料及有火电站的资料：_100万千瓦_、系统中已有火电站的总装机容量为万千瓦，其机组为台万千瓦; 2台0.5万千瓦、无调节水电站资料3（A、16 米；B、15 米；C、14 米）3、压力前池中正常蓄水位为_______________________ 。
五强溪水电站500kV GIS应用中的几个问题
由于５０ 进线１ ＃ ０ｋ Ｖ ＂ 机是联合单元接线，＃ ， ２ ３ 机是单元接线，＂ 机是联合单元接 ４ ，４ ５ 线， 每个机组段长度为３ｍ这就决定了Ｓ 管母线较长， ５， Ｆ ６ 若将，ＯＶ 所有设备布置在 ） ＧＳ ｋ Ｉ
厂坝间且在一层内不可行， 因此分两层布置。
一层为Ｓ６ 管母线层（７ ０ Ｆ ７． ｍ高程）长 １ ． ， １． ， ６１ 。该层布置有 ０ ， ５ ７ 宽 ３８ 高 ． ３ｍ ｍ ｍ ５０Ｖ ０ｋ 进线隔离开关和母线避雷器。二层 ５０ Ｇ 设备（ ． ｍ高程） ０ｋ Ｉ Ｖ Ｓ ８１ ３０ 层布置有断路 器、 隔离开关、 电压互感器。技术交流中， 三菱断路器的型式是卧式， 下垂直冲击荷载为 向 １ ， Ｇ ８ 而Ｍ 公司断路器为立式， 下垂直冲 砂 向 击荷载为２ｔ ４。卧式断路器对土建结构相应 ＃ 简单， 因厂房跨度大， １． 在 ５６ ｍ跨度内布置两组立式断路器， 结构复杂， 增加土建费用。我
吊钩， 主要用于设备的就位安装。
３ Ｉ与主变压器商压套管的连接 ＧＳ Ｇｓ Ｉ与主变压器的连接在招标、 合同谈判及设计联络会中是一个重要问题。 五强溪 Ｇｓ 与主变压器高压套管连接是由三菱公司与沈变在业主的协调下完成的。 Ｉ 其中主要考虑以下几个问题： （） Ｇｓ １ 变压器与 Ｉ套管的连接件设置了能方便隔离主变压器和Ｇｓ Ｉ的拆卸装置， 其作 用主要是变压器作试验时与 （ 隔离。东风电站在 Ｇ 与变压器连接处设置了可拆卸接 ； Ｉ Ｓ Ｉ ｓ 头， 可拆开接头退出变压器室， 而五强溪忽略了这个问题， 当变压器检修时必须拆 Ｇ 管 Ｉ ｓ 线， 给施工和运行带来不便、 工作量大， 这是在今后 Ｇｓ Ｉ应用和设计上值得注意的一个问
题。
（） ２变压器高压套管高度允许偏差 ｔ ｍ ， ３ ｍ 变压器高压套管相间距离偏差ｔ ， ５ｍ 这 ｍ 主要是考虑安装尺寸误差。 （） 侧设有一个伸缩节， 要吸收装配过程中主变的调整位移和 ３Ｇ Ｉ Ｓ 主 热伸缩。 （） ４对主变压器基础未作特殊要求， 与接地有两个方面： Ｉ ｓ 一个是 Ｇｓ Ｉ外壳接地方式， 另一个是 Ｇ 接地网的布置。 Ｉ ｓ ４１ Ｌ外壳 ． ＧＳ 接地方式分一点接地方式和多点接地方式两种 （） １一点接地方式是在 Ｇｓ Ｉ外壳的每个分段中一端绝缘， 该分段的另一端用一点接地 的方式。在结构上， 串联的壳体之间一般是在法兰盘处绝缘， 对地之间在壳体支座处绝 缘。一点接地的优点是： ①因长时没有外壳电流通过， 故即使电流额定值大， 外壳温升也 低， 损耗也较小； 没有电流流人基础部位， ②因 故土建配筋没有温升。 但当事故时， 不接地 端外壳感应电压较高、 外界的磁场较强， 当导体中流过的电流较大时， 往往会使外壳外钢 筋发热， 由于只有一根接地线， 故可靠性差， 现一般不采用。 （） ２多点接地方式是在 Ｇ 的某个分段内， Ｉ Ｓ 外壳和大地间用导体连接， 并且采用二点 以上的多点接地。一般在结构上， 串联的法兰盘之间不设绝缘， 设备的支座不绝缘， 用固 定螺栓导通， 接地线也装于壳体。多点接地的优点是： ①外部漏磁少， 感应过电压低； ②由 于Ｇ 外壳有两点及以上的接地点， Ｉ ｓ 因而可大大提高其可靠性和安全性； ③不需要使用绝 缘法兰等绝缘层， 施工方便； ④外壳电流几乎相抵消， 因此外壳磁场较小， 使钢构发热和流
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河海大学文天学院课程设计---------水资源规划与利用姓名：学号：专业：时间：目录1 基本情况 (3)1.1流域概况 (3)1.2开发任务 (3)1.3设计任务 (4)1.4设计前提 (4)1.5设计内容 (5)1.6设计原始资料 (5)2 兴利计算 (9)2.1 基本资料整理 (10)2.2 死水位的确定 (10)2.3 保证出力计算 (13)2.4 水电站必需容量选择 (14)2.5 水电站调度图绘制 (15)2.6 重复容量选择与多年平均电能计算 (16)3防洪计算 (17)3.1 水库调洪计算 (18)3.2 坝顶高程的确定 (19)附表 (22)附图 (29)一、基本情况1.1 流域概况五强溪水电站位于湖南省沅陵县境内，上离沅陵县城73km，下距常德市130km。
坝址控制流域面积83800km2，占沅水总流域面积的93%，流域雨量充沛，水量丰富，坝址多年平均流量2060m3/s，年水量649×108m3，并有1925年以来的水文资料和核实的历史洪水资料。
坝址位于沅水干流最后一段峡谷出口处，岩性坚硬，地形地质条件良好。
具备了修筑高坝的自然条件。
在沅水规划中，五强溪水电站为沅水干流最后第二个梯级，上游接虎皮溪及酉水的风滩（已建成）梯级，是一个以发电为主，兼有防洪、航运效益的综合利用水库，系湖南省最大的水电电源点。
1.2 开发任务五强溪水电站是以发电为主、兼有防洪、航运和灌溉等效益的综合利用工程。
其开发任务分述如下：1．发电五强溪水电站建成后投入华中电网，主要供电范围为湖南省。
2．防洪沅水下游赤山以西的桃源、常德、汉寿三县及常德市所属平原河网地区，统称沅水尾闾。
这个地区地势低洼。
全靠提防保护，共保护人口106万，农水159万亩。
现有河道的泄洪能力20000m3/s，如遇1927、1931、1933、1935、1943、1949、1954、1969等年洪水重现，河道均不能完全承泄，防洪标准仅为5年一遇。
五强溪水库靠近沅水尾闾，控制全流域面积的93%，解决尾闾防洪问题，是它的基本防洪任务。
3．航运五强溪水电站的航运效益为改善水库区和坝下游河道的通航条件。
沅水是湘西的水上交通动脉，其干流全长1550km，通航里程为640km，但航道险滩很多。
五强溪水库修建以后，坝址以上，沅水以下河段成为常年深水区，其险滩都将淹没。
下游航道，确定五强溪航运基荷按10万kw相应流量考虑，枯水流量加大，上、下游航道均可改善。
4．灌溉每年自5月下旬至9月下旬为灌溉季节，在该季节自水库上游直接引走的灌溉流量平均为35m3/s。
1.3 设计任务本次设计任务是对五强溪水电站的诸方案（即正常蓄水位）已给的情况下，进行水库的兴利与防洪计算，确定各方案水利设备的参数，水库的调节操作方式及计算水利指标，并通过经济分析，比较方案之优劣。
1.4 设计前提1．本水利枢纽是以发电、防洪为主要目标的综合利用水库；2．水电站参加系统工作，发电设计保证率P=87.5%（按年份计）；3．水电站的备选方案（正常蓄水位）见表1.1；表1.1 备选方案正常蓄水位表4．本水利枢纽根据国家规定属一级，以千年一遇洪水为设计标准，万年一遇洪水为校核标准，电站使用年限为50年计；5．水库库区蒸发渗漏等水量损失不大，故在初步设计阶段暂时不考虑；6．水库下游有防洪要求，设计标准为二十年一遇洪水，安全泄洪流量q安=20000m3/s。
1.5 设计内容1．水电站死水位选择及保证出力N P计算；2．水电站装机容量选择；3．绘制水电站调度图的防破坏线，加大出力辅助线，确定汛期限制水位；4．求重复容量，计算水电站多年平均电能；5．进行防洪计算，确定各种防洪特征水位及坝顶高程；6．求水利指标；7．经济计算，比较方案优劣。
1.6 设计原始资料1．坝址以上流域面积F=83800km2；2．坝址断面历年月平均流量资料（见附表一）；3．水库水位～面积、库容曲线见表1.2；4．坝址下游水位流量关系曲线见表1.3；5．为改善下游通航条件，确定五强溪航运基荷按10kw计；6．船闸操作需要耗用10m3/s，此部分流量不能用来发电；表1.2 水库水位～面积、库容曲线表表1.3 坝址下游水位流量关系曲线表7．每年5月下旬至9月下旬为灌溉季节，在该季节自水库上游直接引走的灌溉流量平均为35.0m3/s，此部分流量亦不能用来发电；8．在沅水规划中，五强溪水电站上游将干流的虎皮溪及酉水的风滩（已建成）梯级，其尾水水位124m及114.2m，各正常蓄水位方案对上游风滩的影响见表1.4；表1.4 各正常蓄水位方案对上游风滩的影响9．沅水尾闾洪灾情况、洞庭湖分分蓄洪提防基本情况见表1.5、1.6；表1.5 沅水尾闾历年洪灾情况表1.6 历年较大洪水所需拦洪量单位：108m311．水库最大吹程15km，设计风速12km/s；12．各方案泄洪建筑物参数见表1.7；表1.7 各方案泄洪建筑物参数表二、兴利计算沅水五强溪水电站水库正常蓄水位共有120m、115m、108m、100m四个方案，本次设计将对这四个方案进行比较，并选定最优方案。
本次设计只针对方案四进行计算。
即计算方案选的正常蓄水位为100米。
2.1 基本资料整理设计原始资料给定的流量是坝址断面历年平均流量，考虑工程实际，现对其平均流量（附表一）数据进行处理：扣除灌溉和船闸用水。
灌溉用水按5月下旬至9月下旬的灌溉季节每月扣除35 m3/s（5月扣除11.7 m3/s，七、八月扣除35 m3/s，9月扣除22.3m3/s）；船闸运行用水按每月10 m3/s的流量扣除，从而得到新的年平均发电流量表（附表三）。
2.2 死水位的确定死水位影响因素比较复杂，需考虑保证水库灌溉要求、满足泥沙淤积要求、保证水电站最低水头要求以及航运、养殖等其它要求。
本次设计对死水位的确定采用简化处理的办法，主要考虑水库的使用寿命及泥沙淤积；灌溉、航运、养殖及旅游等综合利用要求；水轮机最小水头的限制三个因素。
各方案分述如下：2.2.1 正常蓄水位100m方案（方案四）1．水库的使用寿命及泥沙淤积水库在使用年限内满足防淤要求的死水位Z1=76.20m；2．灌溉、航运、养殖及旅游等综合利用要求，水库削落的最低水位不得小于Z2=82.00m;3．水轮机最小水头的限制，水库削落深度不大于水电站最大水头的35%。
（1）任意假定最小发电流量q（0），并相应下游Z下（0）。
最小发电流量取q（0）=568m3/s，查表得下游水位Z下（0）=49.55m。
（2）极限削落深度=（Z正－Z下（0））×35%=(100－49.55) ×35%=17.66m 死水位：Z3=Z正－=100－17.66=82.34m（3）Z死(0)=max(Z1，Z2，Z3)=max(76.80，82.00，82.34)=82.34m；（4）根据Z3(0)长系列计算各年供水期调节流量q p=567.79 m3/s，并满足| q（0）－q p|=0.21 m3/s＜ε=1m3/s，则Z死=Z死（0）=82.34m。
即死水位为82.34m，相应死库容5.55亿m3。
2.3 保证出力计算本次设计要求长系列等出力操作；用试算法逐年求解以下方程组：V t=V t-1+(Q t－q t) ×ΔtN p=K×q t×H tV0=V死V t-I,V t——t时段初、末水库蓄水量；Q t——t时段平均入库流量（新系列）；q t—— t时段平均发电流量；H t——t时段平均水头；V t——供水期末水库蓄水量。
2.3.1 计算方法对某一特定年份求解步骤如下：1．设N p=N(0)（1）设q t=q(0)(q t为t时段发电流量)；（2）V t=V t-1+(Q t－q t)Δt (当V t＞V兴+V死，取V t=V兴+V死)（3）由V均=(V t+V t-1)/2查水位库容曲线得到Z上；由q t查坝址下游水位流量关系曲线得到Z下；（4）N t=Kq t(Z上－Z下)（5）若|N t－N p|＜ε1,转下时段；否则q t=q(0)+(tN p－N t)/[K(Z上－Z下)]，转（2）步骤计算。
2．求年最小水库蓄水量V e;3．若|V e－V死|＜ε2，转下一年；否则N p=N(0)+K[(Z正+Z死)/2－Z下](Z死－V e)/T供转（1）步骤计算。
求出各年的供水期平均出力后，据设计保证率可求出N p。
2.3.2 计算结果本次设计采用程序计算，各方案具体参数及结果如下：1．方案四：正常库容18.490亿m3，死库容5.73亿m3，兴利库容12.76亿m3。
设计保证出力N p=21.46万kw。
2.4 水电站必需容量选择必需容量包括工作容量与备用容量两部分。
2.4.1 工作容量计算本设计缺少电力平衡的资料，采用经验方法确定工作容量如下（按方案四计算）：1．保证出力中部分担任航运基荷：N工基=10 （万kw）2．N峰为担任峰荷工作容量N峰= N p－N工基=21.46－10=11.46（万kw）3．按以下关系确定峰荷工作容量N工峰= 3.08N峰＋7=42.07 （万kw）4．水电站工作容量N工= N工峰＋N工基=42.07＋10=52.07（万kw）2.4.2 备用容量计算本设计电站担任系统负荷用及事故备用容量，方案四取值见表2.1。
表2.1 各方案备用容量表2.4.3 电站必需工作容量经计算，沅水五强溪水电站方案四必需工作容量见表2.2。
表2.2 各方案必需工作容量表2.5 水电站调度图绘制本次毕业设计要求从兴利要求出发对水电站调度要求作两条线，一条是基本调度线——防破坏线；一条是加大出力辅助线。
2.5.1 防破坏线防破坏线按下列步骤计算确定。
1．择设计保证率范围内的径流系列（新系列）资料。
（从原始系统中剔除来水小于设计枯水年的年份）2．年从供水期水期末开始，按N p 等出力逆时序操作，求得各年迟蓄方案水库蓄水量过程线。
具体求解方程组：其具体求解流程如下： （1）设q t =q (0)；（2）V t-1=V t－(Q t－q t)Δt (V t起始值为V死) （当V t-1＜V死，取V t-1=V死）；（3）V均=(V t+V t-1)/2查水库水位库容曲线得到Z下；（4）N t=Kq t(Z上－Z下)；（5）若|N t－N p| ＜ε，转前时段，否则q t=q(0)+(N p－N t)/〔K(Z上－Z下)〕，转（２）步骤3．将各年迟蓄方案水库蓄水量过程线点在一张图，并取其外包线，即为防破坏线。
此外包线，实际上是各条蓄水量过程线的同时纵坐标最大值，在具体操作时，可在计算机算完第（２）步后，直接给出外包线各点坐标，当然最后采用值，还应输出结果作适当分析修正，使防破坏线更可靠。
