T型三电平并网逆变器的设计与实现

T型三电平并网逆变器的设计与实现

T型三电平并网逆变器的设计与实现T型三电平并网逆变器是一种新型的并网逆变器,通过使用T型拓扑结构和PWM控制技术,实现了高效率、低损耗和低谐波输出的特点。

在太阳能电池、风能等可再生能源并网系统中,T型三电平并网逆变器可以有效提高系统的性能并减少对电网的影响。

1.T型三电平并网逆变器的设计原理T型三电平并网逆变器采用T型拓扑结构,其中包括两个IGBT功率开关管和一个中性点电容。

逆变器的输出端连接一个LC滤波器,用以减小输出波形的谐波。

逆变器的PWM控制采用了三电平调制技术,通过控制IGBT功率开关管的导通与关断,实现对输出电压的精确控制。

T型三电平并网逆变器的工作原理如下:当逆变器的DC电压输入为Vdc时,通过PWM控制技术,将DC电压变换为交流电压输出。

在每个半个周期中,逆变器的输出电压可以取三个水平值:-Vdc、0和Vdc。

通过控制IGBT功率开关管的导通与关断,可以实现输出电压的平滑变化,从而减小输出波形的谐波含量。

在设计T型三电平并网逆变器时,首先需要确定逆变器的功率容量、输入电压范围和输出电压频率等参数。

然后选择合适的功率开关器件、驱动电路和控制策略,设计逆变器的拓扑结构和控制电路。

在逆变器的实现过程中,需注意以下几点:(1)功率开关器件选择:逆变器的功率开关器件需要能够承受高频率、高电压和高电流的工作环境。

常用的功率开关器件包括IGBT、MOSFET等。

(2)驱动电路设计:驱动电路需要能够精确控制功率开关器件的导通与关断,防止出现交叉导通和短路现象。

常用的驱动电路包括光耦隔离、反嵌极电路等。

(3)PWM控制策略:逆变器的PWM控制需要根据需求设计合适的调制算法,以实现输出电压的精确控制和谐波抑制效果。

(4)滤波器设计:逆变器的输出端连接一个LC滤波器,用以减小输出波形的谐波含量。

滤波器的参数需要根据系统的输出频率和电压等参数进行优化设计。

在实际应用中,T型三电平并网逆变器可以广泛应用于太阳能电池、风能等可再生能源系统中,提高系统的效率和稳定性。

三电平逆变器硬件电路及其仿真结果的研究

三电平逆变器硬件电路及其仿真结果的研究
由于 钳位 二极 管 的作 用 , 个 开 关 管在 关 断 时 所 承 每 受 的电压 为 电容 电压 , 12 。 因此 , 电平 逆 变 即 /U 。 三
ቤተ መጻሕፍቲ ባይዱ
的输出波形更接近正弦波 , 每个功率器件两端 的电 压 只能在 +10之 间或 一10之 间变化 , 于 相 同 的 , , 对 输入 电压 , 电平 逆 变器 功 率 器 件 的 电压 变 化率 只 三 有两 电平逆 变 器 的 一 半 。正 因为 上 述 的种 种 优 点 , 三 电平 逆变器 被 广泛地 应 用于 高压 大功 率场 合 。 但 是 由于功 率器件 的个数 比两 电平 逆变 器增 加 了一倍 , 控制 也 比较 复杂 。另 外 , 由于输 入 电容不 可 能是无 穷 大的 , 此 , 着 两个 输 入 电容 的充 放 电 , 因 随 两个 电容 上 的电压 会 有 波 动 , 不 是 理 想 的平 分 输 并 入 电压 , 因此在 三 电平 逆 变 器 的控 制 上 必须 将 输 入 电容 电压 的平 衡考 虑在 内。如 果两个 输 入 电容 上 的 电压 相差 过大 , 仅输 出 电压 的谐 波含量 会增 加 , 不 而 且某 些功 率管 上 承受 的 电压 会 上 升 , 短装 置 的 寿 缩 命, 严重 时会 损坏 功率 管 和直 流 电容 。
2 0 年g 0 0 8 l期
中 图分 类 号 : 文 献标 识码 : A 文 章 编 号 :09—25 (0 8 1 07 10 5220 )0— 02—0 4
三 电 平逆 变 器硬 件 电路 及 其 仿 真 结 果 的研 究
刘亚东 ,李桂丹 ,高 亮。
( .黑 龙江省电子信息产品监督检验 院,哈尔滨 100 ; 1 50 1

三电平npc逆变器硬件设计

三电平npc逆变器硬件设计

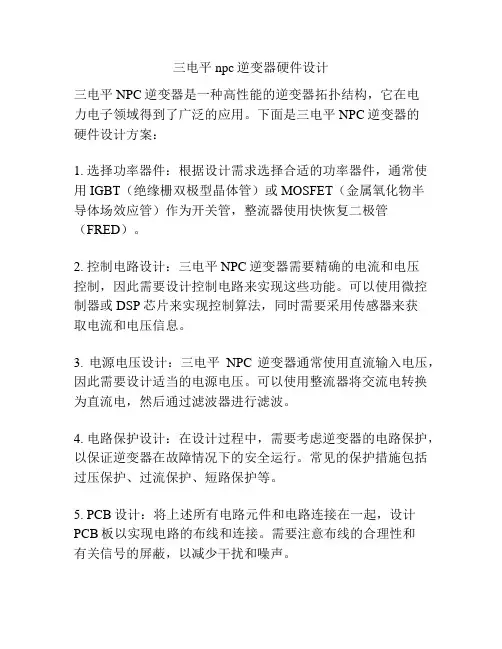

三电平npc逆变器硬件设计
三电平NPC逆变器是一种高性能的逆变器拓扑结构,它在电
力电子领域得到了广泛的应用。

下面是三电平NPC逆变器的
硬件设计方案:
1. 选择功率器件:根据设计需求选择合适的功率器件,通常使用IGBT(绝缘栅双极型晶体管)或MOSFET(金属氧化物半
导体场效应管)作为开关管,整流器使用快恢复二极管(FRED)。

2. 控制电路设计:三电平NPC逆变器需要精确的电流和电压
控制,因此需要设计控制电路来实现这些功能。

可以使用微控制器或DSP芯片来实现控制算法,同时需要采用传感器来获
取电流和电压信息。

3. 电源电压设计:三电平NPC逆变器通常使用直流输入电压,因此需要设计适当的电源电压。

可以使用整流器将交流电转换为直流电,然后通过滤波器进行滤波。

4. 电路保护设计:在设计过程中,需要考虑逆变器的电路保护,以保证逆变器在故障情况下的安全运行。

常见的保护措施包括过压保护、过流保护、短路保护等。

5. PCB设计:将上述所有电路元件和电路连接在一起,设计PCB板以实现电路的布线和连接。

需要注意布线的合理性和
有关信号的屏蔽,以减少干扰和噪声。

6. 散热设计:由于三电平NPC逆变器在工作过程中会产生大
量的热量,因此需要进行散热设计来保持逆变器的工作温度在可接受范围内。

可以使用散热片、散热器等散热设备来提高散热效果。

总之,三电平NPC逆变器的硬件设计需要综合考虑功率器件、控制电路、电源电压、保护措施、PCB设计和散热设计等多
个方面。

需要根据具体的设计需求和要求进行设计。

三电平光伏并网逆变器的设计和仿真

三电平光伏并网逆变器的设计和仿真

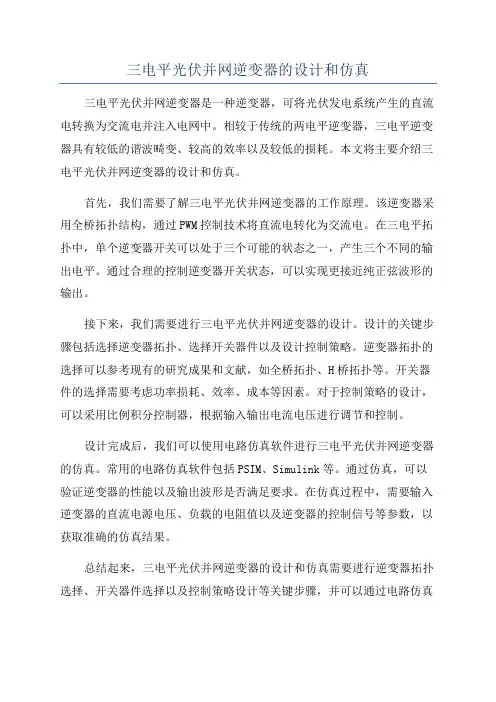

三电平光伏并网逆变器的设计和仿真三电平光伏并网逆变器是一种逆变器,可将光伏发电系统产生的直流电转换为交流电并注入电网中。

相较于传统的两电平逆变器,三电平逆变器具有较低的谐波畸变、较高的效率以及较低的损耗。

本文将主要介绍三电平光伏并网逆变器的设计和仿真。

首先,我们需要了解三电平光伏并网逆变器的工作原理。

该逆变器采用全桥拓扑结构,通过PWM控制技术将直流电转化为交流电。

在三电平拓扑中,单个逆变器开关可以处于三个可能的状态之一,产生三个不同的输出电平。

通过合理的控制逆变器开关状态,可以实现更接近纯正弦波形的输出。

接下来,我们需要进行三电平光伏并网逆变器的设计。

设计的关键步骤包括选择逆变器拓扑、选择开关器件以及设计控制策略。

逆变器拓扑的选择可以参考现有的研究成果和文献,如全桥拓扑、H桥拓扑等。

开关器件的选择需要考虑功率损耗、效率、成本等因素。

对于控制策略的设计,可以采用比例积分控制器,根据输入输出电流电压进行调节和控制。

设计完成后,我们可以使用电路仿真软件进行三电平光伏并网逆变器的仿真。

常用的电路仿真软件包括PSIM、Simulink等。

通过仿真,可以验证逆变器的性能以及输出波形是否满足要求。

在仿真过程中,需要输入逆变器的直流电源电压、负载的电阻值以及逆变器的控制信号等参数,以获取准确的仿真结果。

总结起来,三电平光伏并网逆变器的设计和仿真需要进行逆变器拓扑选择、开关器件选择以及控制策略设计等关键步骤,并可以通过电路仿真
软件进行验证。

这种逆变器在光伏发电系统中具有重要的应用价值,可以提高发电系统的效率和稳定性。

[三电平逆变器的主电路结构及其工作原理]三电平逆变器工作原理

[三电平逆变器的主电路结构及其工作原理]三电平逆变器工作原理

[三电平逆变器的主电路结构及其工作原理]三电平逆变器工作原理三电平逆变器的主电路结构及其原理所谓三电平是指逆变器侧每相输出电压相对于直流侧有三种取值,正端电压(+Vdc/2)、负端电压(-Vdc/2)、中点零电压(0)。

二极管箱位型三电平逆变器主电路结构如图所示。

逆变器每一相需要4个IGBT 开关管、4个续流二极管、2个箱位二极管;整个三相逆变器直流侧由两个电容C1、C2串联起来来支撑并均衡直流侧电压,C1=C2。

通过一定的开关逻辑控制,交流侧产生三种电平的相电压,在输出端合成正弦波。

三电平逆变器的工作原理以输出电压A相为例,分析三电平逆变器主电路工作原理,并假设器件为理想器件,不计其导通管压降。

定义负载电流由逆变器流向电机或其它负载时的方向为正方向。

(l) 当Sa1、Sa2导通,Sa3、Sa4关断时,若负载电流为正方向,则电源对电容C1充电,电流从正极点流过主开关Sa1、Sa2,该相输出端电位等同于正极点电位,输出电压U=+Vdc/2;若负载电流为负方向,则电流流过与主开关管Sa1、Sa2反并联的续流二极管对电容C1充电,电流注入正极点,该相输出端电位仍然等同于正极点电位,输出电压U=+Vdc/2。

通常标识为所谓的“1”状态,如图所示。

“1”状态“0”状态“-1”状态(2) 当Sa2、Sa3导通,Sa1、Sa4关断时,若负载电流为正方向,则电源对电容C1充电,电流从O点顺序流过箱位二极管Da1,主开关管Sa2:,该相输出端电位等同与0点电位,输出电压U=O;若负载电流为负方向,则电流顺序流过主开关管Sa3和箱位二极管Da2,电流注入O点,该相输出端电位等同于O点电位,输出电压U=0,电源对电容C2充电。

即通常标识的“0”状态,如图所示。

(3) 当Sa3、Sa4导通,Sa1、Sa2关断时,若负载电流为正方向,则电流从负极点流过与主开关Sa3、Sa4反并联的续流二极管对电容C2进行充电,该相输出端电位等同于负极点电位,输出电压U=-Vdc/2;若负载电流为负方向,则电源对电容C2充电,电流流过主开关管Sa3、Sa4注入负极点,该相输出端电位仍然等同于负极点电位,输出电压U=-Vdc/2。

三电平逆变器的主要电路结构及其工作原理

三电平逆变器的主要电路结构及其工作原理

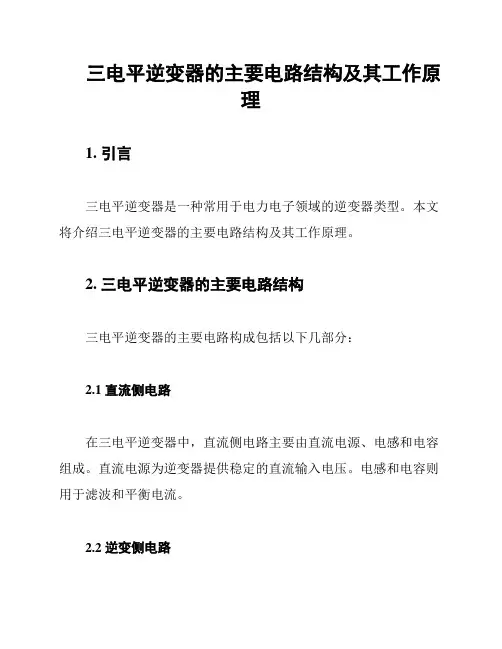

三电平逆变器的主要电路结构及其工作原理1. 引言三电平逆变器是一种常用于电力电子领域的逆变器类型。

本文将介绍三电平逆变器的主要电路结构及其工作原理。

2. 三电平逆变器的主要电路结构三电平逆变器的主要电路构成包括以下几部分:2.1 直流侧电路在三电平逆变器中,直流侧电路主要由直流电源、电感和电容组成。

直流电源为逆变器提供稳定的直流输入电压。

电感和电容则用于滤波和平衡电流。

2.2 逆变侧电路逆变侧电路是三电平逆变器的关键组成部分,它包括多个H桥逆变器模块。

每个H桥逆变器模块由六个功率开关器件(IGBT或MOSFET)组成,通过开关器件的开关控制,将直流电压转换为三相交流电压。

2.3 控制电路控制电路负责对逆变器进行调节和控制。

它接收传感器反馈的信息,并根据需要控制各个功率开关器件的开关状态,以实现所需的电压输出。

3. 三电平逆变器的工作原理三电平逆变器通过合理的开关控制方式,能够产生三个不同电平的输出电压,从而实现对负载的精确控制。

以下是三电平逆变器的基本工作原理:1. 首先,直流电源提供稳定的直流电压,并通过电感和电容进行滤波和平衡。

2. 控制电路接收传感器反馈的信息,计算并控制各个开关器件的开关状态。

根据需要,控制电路的输出信号将引导各个H桥逆变器模块的开关器件相应地开启或关闭。

3. 开关器件的开关状态改变时,会产生不同的电压输出。

通过合理的开关控制,三电平逆变器可以在不同电平之间切换,从而实现对输出电压的精确控制。

4. 最后,经过逆变侧电路的转换,三电平逆变器将直流电压转换为三相交流电压,供给负载使用。

4. 总结三电平逆变器的主要电路结构由直流侧电路、逆变侧电路和控制电路组成。

通过合理的开关控制方式,三电平逆变器能够产生三个不同电平的输出电压,实现对负载的精确控制。

三电平逆变器在电力电子领域有着广泛的应用前景。

以上是对三电平逆变器的主要电路结构及其工作原理的介绍。

参考文献:- [引用1] - [引用2] - ......。

三电平逆变器的核心电路结构及其工作原理

三电平逆变器的核心电路结构及其工作原理

三电平逆变器的核心电路结构及其工作原理引言三电平逆变器是一种高效、可靠的电力变换装置,广泛应用于交流电压转换和能量传输领域。

本文将介绍三电平逆变器的核心电路结构以及其工作原理。

一、核心电路结构三电平逆变器的核心电路结构由下述几个关键部分组成:1. 开关元件:采用了多级电压型的开关元件,通常是由多个功率晶体管和二极管组成的。

这些开关元件被安排在多级逆变器中,以实现多电平输出。

2. 输出滤波电容:用于滤波和平滑输出电压。

由于三电平逆变器的输出电压是多级的,而且每个电平将会有一个对应的输出滤波电容。

3. 控制电路:负责监测和控制开关元件的导通和截止。

它通过计算电压和电流来监测逆变器的输出,并动态调整开关元件的状态。

4. 直流电源:用于供电逆变器的控制电路和开关元件。

通常采用稳定的直流电压来为逆变器提供能量。

二、工作原理三电平逆变器的工作原理如下:1. 初始状态:逆变器没有产生输出,开关元件全部截止。

此时,直流电源通过控制电路供电。

2. 启动过程:当逆变器需要开始工作时,控制电路将开始计算电压和电流,并根据要求控制开关元件的导通和截止。

开关元件的导通由控制信号决定。

3. 多电平输出:当开关元件导通时,对应级别的电压将会导出,经过输出滤波电容进行平滑和滤波。

逆变器的输出电压为多个电平输出的叠加。

4. 动态调整:通过对控制电路进行实时计算和监测,逆变器能够动态调整开关元件的状态。

这样可以保持输出电压的稳定性和减小谐波。

5. 关闭过程:当逆变器不再需要工作时,控制电路将停止控制开关元件的导通和截止。

逆变器将逐渐停止输出,并进入初始状态。

三、总结三电平逆变器是一种高效、可靠的电力变换装置。

通过合理设计的核心电路结构,逆变器实现了多电平输出和动态调整开关元件的状态,从而保证了输出电压的稳定性和减小谐波。

在实际应用中,三电平逆变器已广泛应用于交流电压转换和能量传输领域,发挥了重要作用。

以上就是三电平逆变器的核心电路结构及其工作原理的介绍。

三电平光伏逆变器设计

三电平光伏逆变器设计

三电平光伏逆变器设计随着光伏发电技术不断发展,逆变器作为太阳能发电系统中不可或缺的一部分,扮演着转换直流电为交流电的重要角色。

而三电平光伏逆变器作为一种新型的逆变器,具有高效、稳定、可靠的优点,成为当前光伏发电系统中的热门选择。

下面就来分步骤阐述三电平光伏逆变器的设计过程。

1、理解三电平逆变器的技术原理三电平光伏逆变器是通过使用两个拓扑结构来实现输出电压的三电平控制的。

通过添加一些电子元件和设计一些关键参数来最大程度地利用系统的资源,进而实现逆变器输出的三电平控制。

2、选择适合的电路拓扑在设计三电平光伏逆变器时,需根据需要选择合适的电路拓扑。

自底向上考虑,从典型的全桥电路开始,继续向上选择更高效、更灵活的电路拓扑。

较为常见的三电平逆变器拓扑有:全桥拓扑、直接开关拓扑,以及升压器电容电压分压拓扑等。

3、确定光伏逆变器的功率和电压等级等关键参数光伏逆变器的功率和电压等级是设计过程中需要密切关注的关键参数。

在进行这些参数的选择时,需结合实际使用情况,尽量以系统成本低、功率密度高、效率高的方向为导向。

4、选择适合的电压电容电阻元器件在选择元器件时,需注意电压等级、损耗、靠谱性、温度等参数。

优秀的元器件可以提高光伏逆变器的效率,提升逆变器的可靠性,减少开发成本和维护成本。

5、设计适合的控制策略和算法控制策略和算法是三电平光伏逆变器设计的核心。

为了确保逆变器的性能和稳定性,需要设计出一种适合的控制策略和算法结合系统的实际情况进行调节和优化,使逆变器在各种电压、电流工况下具有稳定性。

综上,对于三电平光伏逆变器的设计,需要考虑到技术原理、电路拓扑、关键参数、元器件选择以及控制策略和算法等方面,并不断优化和调整,以此来达到设计一个高效稳定、具有较强可靠性的三电平光伏逆变器的目标。

三相PWM逆变器的设计

三相PWM逆变器的设计

三相PWM逆变器的设计三相PWM逆变器是一种将直流电能转换为交流电能的装置,具有高效率、低失真、输出电压可调等特点,在工业领域中应用广泛。

设计一个三相PWM逆变器涉及到电路拓扑结构、电路参数选择、控制策略等多个方面。

以下是一个基础的三相PWM逆变器设计的详细步骤。

1.三相桥式逆变器拓扑选择三相桥式逆变器是最常用的逆变器拓扑,由6个功率开关器件组成,可以实现全桥或半桥逆变。

全桥逆变器的输出电压质量接近正弦波,但需要更多的功率开关器件;半桥逆变器只需要3个功率开关器件,但输出电压质量稍差。

根据实际应用需求和成本限制,选择适合的拓扑结构。

2.电路参数选择根据输出功率和频率要求,选择合适的功率开关器件。

常见的功率开关器件有IGBT(绝缘栅双极型晶体管)和MOSFET(金属氧化物半导体场效应晶体管)。

考虑到功率开关器件的导通压降、开关速度、热稳定性、价格等因素,选择适应需求的器件。

3.控制策略选择PWM(脉宽调制)是实现三相逆变器输出的常用控制策略。

常见的PWM控制策略有SPWM(正弦脉宽调制)、SVPWM(空间矢量脉宽调制)等。

SPWM控制策略简单易实现,但需要大量的计算和存储器件;SVPWM控制策略计算复杂度更低,输出电压质量更高。

根据实际需求选择合适的控制策略。

4.电路设计根据逆变器的拓扑结构和控制策略,设计逆变器的详细电路图。

包括功率开关器件的连线方式、驱动电路的设计、滤波电路的设计等。

电路设计时需要根据功率开关器件的参数和电源电压进行合理的限流和保护设计,确保逆变器的可靠性和安全性。

5.控制器设计根据控制策略设计逆变器的控制器。

控制器可以采用单片机、DSP(数字信号处理器)、FPGA(可编程门阵列)等实现。

控制器的主要任务是通过PWM控制信号控制功率开关器件的导通和断开,实现逆变器输出电压的调节和控制。

6.仿真验证和实验验证使用电子电路仿真软件(如PSIM、Simplorer)对设计的三相PWM逆变器进行仿真验证。

三电平逆变器的设计

三电平逆变器的设计

三电平逆变器的设计三电平逆变器的设计包括拓扑结构和控制策略两个方面。

首先,我们需要选择适当的拓扑结构。

常见的三电平逆变器拓扑结构包括NPC (Neutral-Point Clamped)和T-type(也称为Flying Capacitor)。

1.NPC逆变器:该拓扑结构是最常用的三电平逆变器拓扑,它包括两个单元级别的电压源逆变器和一个中性点夹紧电路。

中性点夹紧电路用于夹紧中性点电位,使其保持在一个固定的电位上。

这样可以实现更高的输出电压质量和更低的谐波失真。

2.T型逆变器:该拓扑结构由四个开关器件和三个电容器组成。

通过控制电容器的充放电过程可以实现三个不同的输出电压水平。

与NPC逆变器相比,T型逆变器具有更低的开关损耗和更简单的控制策略。

除了拓扑结构,逆变器还需要设计相应的控制策略来实现稳定的输出电压波形。

常见的控制策略包括脉宽调制(PWM)和无功功率控制(Q- control)。

1.PWM控制:该控制策略通过调节开关器件的通断时间来控制输出电压的幅值和频率。

具体来说,PWM控制策略将输入直流电压转换为一系列脉冲信号,通过改变脉冲信号的宽度和周期来调节输出电压的幅值和频率。

通过合理设计PWM调制器的参数和采样周期,可以实现稳定的输出电压波形。

2.Q-控制:该控制策略用于调节无功功率输出。

当电网电压发生波动时,Q-控制策略可以自动调节逆变器的工作状态,以保持稳定的无功功率输出。

通过监测电网电压和逆变器输出电流的相位差,并根据设定的无功功率输出要求,Q-控制器可以自动调节逆变器的开关器件,以实现稳定的无功功率控制。

在设计过程中,还需要考虑逆变器的功率损耗、热管理、故障保护等方面。

合理选择功率开关器件、电容器和电感器的参数,并采取适当的散热措施,可以有效降低逆变器的功率损耗和提高系统的可靠性。

总结起来,三电平逆变器的设计涉及拓扑结构选择、控制策略设计和其他相关方面的考虑。

通过合理的设计和优化,可以实现高效率、高质量的电能转换和稳定的电能供应。

三电平逆变器设计

三电平逆变器设计
U A0 U m sin t 2 U B0 U m sin(t ) 3 U U sin(t 4 ) C0 m 3
11
基于三电平的光伏发电系统逆变器研究
Study of the Inverter of PV power generation system Based on Three-Level
C2
(e)
(f)
10
基于三电平的光伏发电系统逆变器研究
Study of the Inverter of PV power generation system Based on Three-Level

SVPWM算法的原理
空间电压矢量调制法(SVPWM) 是 从以三相对称正弦波电压供电时交流电 动机的理想磁通圆为基准,用逆变器不 同的开关模式所产生实际磁通去逼近基 准圆磁通即通过交替使用不同的电压空 间矢量实现磁链的轨迹,由它们比较的 结果决定逆变器的开关,形成PWM波 形。
Study of the Inverter of PV power generation system Based on Three-Level
SVPWM算法实现步骤
(1)参考矢量所在扇区判断

V
Vref


V
三电平空间电压矢量图中,参考矢量Vref 是以角速度ω旋转的一个圆形轨迹。对于任 一个Vref,只需知道Vref的幅值和相角,就能 判断出Vref处于哪个区域,然后选择最近三矢 量替代与合成即可。
4
基于三电平的光伏发电系统逆变器研究
Study of the Inverter of PV power generation system Based on Three-Level

三电平逆变器的设计

三电平逆变器的设计

三电平逆变器的设计摘要:多电平逆变器是近年来电力电子领域中中高压大功率应用场合研究的一个热点,这种逆变器用小容量的器件输出高容量、高质量的电能,因此在中高压变频调速、交流柔性输电系统等场合得到广泛的关注。

本文从二极管箝位型三电平的拓扑电路出发,详细分析了三电平的SVPWM原理,介绍了三电平的电压空间矢量控制策略(SVPWM),用电压空间矢量方程求解了每个扇区内四个小三角形的电压空间矢量和三电平母线箝位电压空间矢量控制策略,在母线箝位SVPWM方法中由于存在每一个小扇区中有一个开关状态保持不变,从而使得开关频率最小化。

最后仿真实验证实了这种空间矢量控制策略的特点,并将这种方法与一般的SPWM方法进行比较,发现其开关损耗小,电流畸变也小。

关键词:三电平逆变器;中点箝位三电平逆变器;母线箝位SVPWMClamp Diode-type Inverter DesignAbstract: During recent years, multilevel inverter has been widely researched in high power level application with high voltage output. Power energy with characteristic of high capacity and high quality can be achieved by this type of inverter, in which relatively small capability and low voltage switches are adopted. So this technique has been widely concentrated in such application as medium-high voltage transducer and Flexible AC Transmission SystemIn this paper, the principle of the three-level SVPWM is specified consequently based on the circuit topology of NPCTLI three-level inverter. And the three-level SVPWM is introduced, and then the voltage space vector of four small triangles in each sector is solved using the voltage space vector equation. Because a switch isn’t changed in the small triangle of each in bus clamped SVPWM, switching frequency of use makes minimum. At last, achievement of the SVPWM driving signal by using the tool of SIMULINK is discussed. The loss of switch and THD of current can be reduced compared with usual SPWM technique.Key words: Three-level Inverter; NPCTLI ,Bus Clamped Space Vector Pulse Width Modulation第一章引言电力电子学作为一门研究电能变换的理论、方法和应用的专门学科,其主要任务就是“随心所欲”的使用电能——高效率地提供任意形式和容量的电能。

三电平逆变器拓扑结构

三电平逆变器拓扑结构

三电平逆变器拓扑结构
三电平逆变器是一种常用的逆变器拓扑结构,它具有三个电平输出,可以实现更低的谐波失真和更高的输出质量。

三电平逆变器的拓扑结构如下:
1. 主桥臂:主桥臂由四个开关器件组成,通常为IGBT或MOSFET。

这些开关器件通过控制其导通和截止状态,实现电流的倒换和逆变输出。

2. 辅助桥臂:辅助桥臂也由四个开关器件组成,通常也是IGBT或MOSFET。

辅助桥臂通过控制其导通和截止状态,实现对输出电压的调节和控制。

3. 中性点:三电平逆变器还具有一个中性点,用于连接电源和负载。

中性点可以通过连接一个电感和电容的LC滤波电路来实现,用于平衡电路的工作。

三电平逆变器的工作原理是,通过控制主桥臂和辅助桥臂的开关器件的导通和截止状态,将输入电压倒换并输出为三个电平的逆变电压。

通过对开关器件的准确控制,可以使逆变器输出的电压近似于正弦波,并且具有较低的谐波失真。

三电平逆变器的优点是输出质量高、谐波失真小、效率高,适用于需要高质量输出电压的应用场合,如电机驱动、太阳能发电等。

但同时,控制复杂度较高,成本也相对较高。

基于CLT技术的三电平逆变器板载式驱动电路设计

基于CLT技术的三电平逆变器板载式驱动电路设计
Af t e r c o mp a r i n g t h e c h a r a c t e is r t i c o f t h i s c h i p wi t h o t h e r s ,a d iv r e r c i r c u i t a n d d i r e c t ・ s h o r t — c i r c u i t p r o t e c t i o n c i r c u i t i s d e s i g n e d.Th e n EM C p in r c i p l e a n d d e s i g n me t h o d i s d i s c u s s e d . At l a s t a b u i l d- i n — mo d u l e I GBT d iv r e r b o a r d i s d e v e l o p e d a n d p r a c t i c a l e x p e r i me n t s s h o w i t s v a l i d i t y a n d p e r f o r ma n c e .
第3 6卷 第 3期
2 0 1 4年 3月






Vo 1 . 3 6, No . 3 Ma r .,2 01 4
SHI P S CI ENCE AND TECHNOLOGY
基于 C L T技术的三电平逆变器板载式驱动电路设计
吴 浩伟 , 李 鹏 , 周 糅 , 徐 正 喜
关键 词 : 三 电乎 ; I G B T驱 动 ; 无磁 芯 变压 器 ; 电磁 兼容
中 图分类号 : T I V 7 1 2 文 献标识 码 : A

完整版三电平逆变器主电路结构及其工作原理

完整版三电平逆变器主电路结构及其工作原理

三电平逆变器的主电路结构及其工作原理所谓三电平是指逆变器交流侧每相输出电压相对于直流侧有三种取值,正端电压 (+Vdc/2) 、负端电压 (-Vdc/2) 、中点零电压 (0)。

二极管箱位型三电平逆变器主电路结构以下列图。

逆变器每一相需要 4 个 IGBT 开关管、 4 个续流二极管、 2 个箱位二极管 ;整个三相逆变器直流侧由两个电容C1、C2串通起来来支撑并均衡直流侧电压,C1=C2。

经过必然的开关逻辑控制,交流侧产生三种电平的相电压,在输出端合成正弦波。

sa1 C1Da1s a2 V dc nDa2s a3C2sa4 ````sb1Db1sb2Db2sb3sb4`sc1`Dc1sc2``ii b c PMSMi aDc2 s`c3``sc4`三电平逆变器的工作原理以输出电压 A 相为例,解析三电平逆变器主电路工作原理,并假设器件为理想器件,不计其导通管压降。

定义负载电流由逆变器流向电机或其他负载时的方向为正方向。

(l) 当 Sa1,、Sa2 导通, Sa3、 Sa4 关断时,若负载电流为正方向,则电源对电容C1充电,电流从正极点流过主开关 Sa1、Sa2,该相输出端电位等同于正极点电位,输出电压 U=+V dc/2; 若负载电流为负方向,则电流流过与主开关管 Sa1、Sa2 反并联的续流二极管对电容 C1充电,电流注入正极点,该相输出端电位依旧等同于正极点电位,输出电压 U=+V dc/2。

平时表记为所谓的“1状”态,以下列图。

C1sa1` Da1sa2`Vdc nDa2 sa3 `C2sa4`“ 1”状态C1Vdc nC2C1Vdc nAC2s a1`Da1sa2`Da2 s`a3sa4`“ -1”状态s a1`Da1sa2`ADa2 s`a3sa4`“0 ”状态A(2) 当 Sa2、Sa3 导通, Sa1、Sa4 关断时,若负载电流为正方向,则电源对电容 C1充电,电流从 O 点序次流过箱位二极管 D a1,主开关管 Sa2:,该相输出端电位等同与 0 点电位,输出电压U=O;若负载电流为负方向,则电流序次流过主开关管 Sa3和箱位二极管 D a2,电流注入 O 点,该相输出端电位等同于 O 点电位,输出电压 U=0,电源对电容 C2充电。

基于FPGA的三电平SVPWM逆变器的设计

基于FPGA的三电平SVPWM逆变器的设计

态,而每一种开关状态对应一个电压空间矢量,因此三电
平逆变器电压空间矢量共有27个不同的矢量组成,如图5
所示。将幅值为2Ed/3的矢量定义为大矢量,如PNN、
PPN;幅值为 3Ed / 3的矢量定义为中电压矢量,如PON;
幅值为Ed/3的矢量定义为小电压矢量,如POO、ONN,
并把开关状态有P和O组成的小矢量称为正小矢量,如
3 课题主要研究内容
3.1电压型三电平逆变器整体方案论述
整流 电路 输入变压器
P C1
O
三电平 逆变器
三相异步 电动机
C2
Uin _P
N
Uin _O
电压信号 电压信号
采样检测 采样检测
电路
电路
12路PWM 信号
IGBT驱动 电路
PWM1-PWM12
Ia , Ib, Ic
三相电流 采样检测
电路
时钟、复位电路 键盘、显示电路
D5 VT10 C •
A Ia Uao•
D2
D4
Ib Ubo•
Ic Uco•
O •

VT3
VT7
D6 VT11
Us C2
VT4
VT8
VT12
图2中点钳位三电平逆变电路拓补结构图
上图是一个中点钳位三电平逆变电路图,C1和C2是 并联在输入直流电源侧的两只分压电容,C1=C2,,为直 流电压源中点;D1-D6为电源中点与直流侧桥臂中点的钳 位二极管。
基于FPGA的三电平SVPWM逆变器 的设计
学 号: 姓 名: 导师姓名: 学科、专业: 所属学院:
控制工程 自动化与电气工程学院
1.课题研究目的和意义 本文从交流电机变频调速的领域出发,研究三电平

三电平逆变器的主电路结构及其工作原理

三电平逆变器的主电路结构及其工作原理

三电平逆变器的主电路结构及其工作原理半桥逆变电路由两个IGBT和两个反并联二极管组成。

其中,IGBT被作为开关,用于控制电流的通断。

两个IGBT分别连接到一个中点上,而输出端连接到电源和负载。

在正半周,一个IGBT打开,另一个IGBT关闭,电流经过打开的IGBT和输出端,然后流回电源。

在负半周,两个IGBT都关闭,电流通过两个反并联二极管和输出端,然后流回电源。

通过控制两个IGBT的通断,可以改变输出电压的电平。

全桥逆变电路由四个IGBT和四个反并联二极管组成。

其中,两个IGBT连接到电源的负极,两个IGBT连接到电源的正极。

输出端连接到负载。

在正半周,位于负极的两个IGBT打开,位于正极的两个IGBT关闭,电流经过打开的IGBT和输出端,然后流回电源。

在负半周,位于负极的两个IGBT关闭,位于正极的两个IGBT打开,电流通过输出端和打开的IGBT,然后流回电源。

通过控制四个IGBT的通断,可以得到更高级别的输出电压。

1.通过控制电路对IGBT进行开关控制,在适当的时间点切换IGBT的通断状态。

2.在正半周,当一个IGBT打开时,贞反二极管会反向导通,通过输出端向电源回流。

当另一个IGBT关闭时,电流只能通过打开的IGBT和输出端。

3.在负半周,当两个IGBT都关闭时,贞反二极管反向导通,通过输出端向电源回流。

当两个IGBT都打开时,电流只能通过贞反二极管和输出端。

4.通过控制每个IGBT的定时开关,可以实现不同电平的输出电压。

具体的控制方法可以是PWM(脉宽调制)技术,通过调整PWM的占空比来改变输出电压的电平。

总的来说,三电平逆变器能够实现多种不同电平的输出电压,从而使其适用于不同的应用场景。

其主要优点包括输出电压波形更加接近正弦波、谐波含量低、输出电压平稳性好等。

同时,三电平逆变器还具有较高的能效和可靠性,被广泛应用于电力电子领域,特别是在可再生能源发电系统和工业电机驱动系统中。

三电平逆变器的设计

三电平逆变器的设计

三电平逆变器的设计摘要:多电平逆变器是近年来电力电子领域中中高压大功率应用场合研究的一个热点,这种逆变器用小容量的器件输出高容量、高质量的电能,因此在中高压变频调速、交流柔性输电系统等场合得到广泛的关注。

本文从二极管箝位型三电平的拓扑电路出发,详细分析了三电平的SVPWM原理,介绍了三电平的电压空间矢量控制策略(SVPWM),用电压空间矢量方程求解了每个扇区内四个小三角形的电压空间矢量和三电平母线箝位电压空间矢量控制策略,在母线箝位SVPWM方法中由于存在每一个小扇区中有一个开关状态保持不变,从而使得开关频率最小化。

最后仿真实验证实了这种空间矢量控制策略的特点,并将这种方法与一般的SPWM方法进行比较,发现其开关损耗小,电流畸变也小。

关键词:三电平逆变器;中点箝位三电平逆变器;母线箝位SVPWMClamp Diode-type Inverter DesignAbstract: During recent years, multilevel inverter has been widely researched in high power level application with high voltage output. Power energy with characteristic of high capacity and high quality can be achieved by this type of inverter, in which relatively small capability and low voltage switches are adopted. So this technique has been widely concentrated in such application as medium-high voltage transducer and Flexible AC Transmission SystemIn this paper, the principle of the three-level SVPWM is specified consequently based on the circuit topology of NPCTLI three-level inverter. And the three-level SVPWM is introduced, and then the voltage space vector of four small triangles in each sector is solved using the voltage space vector equation. Because a switch isn’t changed in the small triangle of each in bus clamped SVPWM, switching frequency of use makes minimum. At last, achievement of the SVPWM driving signal by using the tool of SIMULINK is discussed. The loss of switch and THD of current can be reduced compared with usual SPWM technique.Key words: Three-level Inverter; NPCTLI ,Bus Clamped Space Vector Pulse Width Modulation第一章引言电力电子学作为一门研究电能变换的理论、方法和应用的专门学科,其主要任务就是“随心所欲”的使用电能——高效率地提供任意形式和容量的电能。

应用于三电平逆变器隔离驱动电路设计与实现

应用于三电平逆变器隔离驱动电路设计与实现

应用于三电平逆变器隔离驱动 电路设计与实现
课题研究意义 课题研究内容 实验结果 总结
双脉冲测试实验
VT1、VT2驱动波形
实验结果
双脉冲测试实验
实验结果
直流800V,电感 电流200A时 过压尖峰(黄色为 VT1、VT2波形和, 蓝色为VT2波形)
实验结果
实验结果表明,关断 尖峰约为570V,IGBT的 耐压为650V,故过压尖 峰满足要求
隔 离 电 源 电 路
课题研究内容
隔离电源电路仿真
课题研究内容
VCC1和E1间电压:15.97V
课题研究内容
VEE1和E1间电压:14.79V
课题研究内容
仿真结果表明,驱动电源能 够保证IGBT开通和关断所需的 电压和功率。
课题研究内容
隔离驱动输入电路
门级保护
二极管钳位 门级电容 门级电阻
应用于三电平逆变器隔离驱动 电路设计与实现
课题研究意义 课题研究内容 实验结果 总结
课题研究内容
驱动电路需求分析 驱动电路设计 高频变压器设计
课题研究内容
驱动电路需求分析
IGBT驱动 电路
栅极电压
安全隔离
门级保护
课题研究内容
驱动电路设计
一、隔离电源电路 二、隔离驱动输入电路
课题研究内容
课题研究内容
课题研ቤተ መጻሕፍቲ ባይዱ内容
推挽输出电路
降低输出阻抗
缩短开关时间 增大驱动功率
课题研究内容
高频变压器
1、匝数比 2、磁芯材料 3、磁芯型号 4、绕组匝数 5、绕组导线线径和股数 6、核算磁芯窗口面积
课题研究内容 高频变压器
铁氧体磁芯 Aw:28.3mm2 Ac:9.79mm2 初级:次级:次级为14:21:21
