热导式气体传感器的性能特点
热导式气体传感器在性能上的优缺点
气体传感器优点：
热导传感器是最早用于气体检测的气体传感器。
1.检测范围大，最高检测浓度达100%
2.工作稳定性好、使用寿命长、不存在触媒老化的问题。
具有较高的稳定性和可靠性。
3.具有“广谱”性，可以检测几乎所有的气体。
既可以检测所有可燃性气体，也可以检测惰性气体。
而且在被测环境中有氧或无氧的情况下都可以实现气体浓度的检测。
4.检测装置简单、价格便宜、使用维护方便。
这些优良特性是很多气体传感器不具备的。
气体传感器缺点：
存在检测精度差、灵敏度低、温度漂移大等缺陷，限制了热导气体的传感器的广泛应用。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关传感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
RQD%20热导式气体分析仪
RQD 热导式气体分析仪研发中心骆寅超目录1、RQD热导分析仪概述2、热导测量原理及适用范围3、热导传感器介绍4、主机电路板讲解5、常见问题分析概述热导式气体分析器是一种重要的物理式分析仪器之一，用来分析气体混合物中个组份的体积百分含量。
它结构简单，性能稳定可靠，价格便宜，易于工程上的在线检测，是最早应用于工业现场的分析仪器，现在它广泛用于电站、化肥、空分、冶金等工程领域。
是气体分析仪中最常用的一种分析仪器。
RQD的测量原理热导气体分析器主要依据热量在传递过程中具有的热传导能力来对气体组分进行测量。
但由于气体的热导率很小，其变化量更小，所以很难用直接的方法测量出来。
工业上多采用简洁的方法，把气体热导率的变化转化为热敏元件电阻值的变化，来进行测量。
RQD 的测量对象基于热导的测量原理，RQD 对测量对象有如下要求：1、被测气体的热导率应与背景气的热导率相差较大。
2、背景气体应为单一组分气体，或者为多组分混合气体但各个组分的热导率相差不大。
λ＝λ1·c 1＋λ2·c 2＋λ3·c 3....常见气体的热导率（0℃时）：H 2：41.6空气：5.83N 2：5.81O 2：5.89CO 2：3.50Ar ：3.98He ：34.8CH4：7.21目前我厂RQD 所能测量的组分为：N 2中H 2、空气中H 2、Ar 中H 2、O 2中Ar 、N 2中Ar 、空气中CO 2可以看出，都是两种热导率相差较大的组分间的测量。
例1：已知在合成氨生产中，进入合成塔的原料气的组成及大致浓度范围如下：H2－－－70～74％N2－－－23～24％O2－－－0.5％CH4－－－0.8％CO，CO2－－－微量欲分析其中的H2浓度，判断可否使用热导式分析仪？1、计算背景气体的等效热导率：λ＝λ1·c1＋λ2·c2＋λ3·c3....λ＝5.81*0.958＋5.89*0.021＋7.21*0.033＋...2、判断背景各种组分的热导率是否近似相等或十分接近例2：分析空气中的CO2含量。

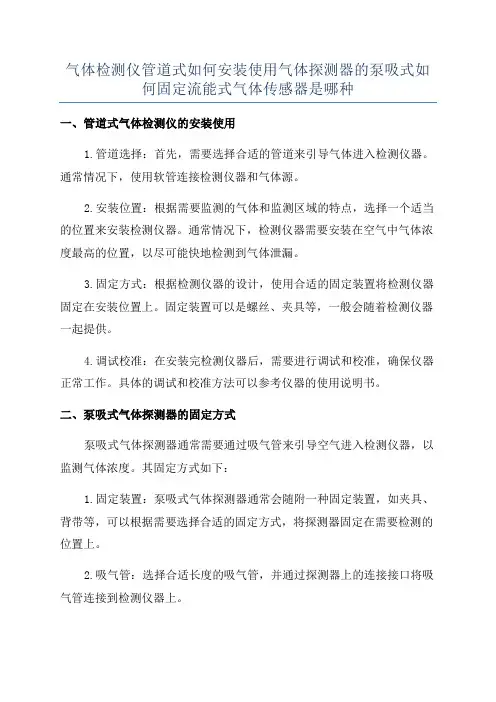

气体检测仪管道式如何安装使用气体探测器的泵吸式如何固定流能式气体传感器是哪种
气体检测仪管道式如何安装使用气体探测器的泵吸式如何固定流能式气体传感器是哪种一、管道式气体检测仪的安装使用1.管道选择：首先，需要选择合适的管道来引导气体进入检测仪器。
通常情况下，使用软管连接检测仪器和气体源。
2.安装位置：根据需要监测的气体和监测区域的特点，选择一个适当的位置来安装检测仪器。
通常情况下，检测仪器需要安装在空气中气体浓度最高的位置，以尽可能快地检测到气体泄漏。
3.固定方式：根据检测仪器的设计，使用合适的固定装置将检测仪器固定在安装位置上。
固定装置可以是螺丝、夹具等，一般会随着检测仪器一起提供。
4.调试校准：在安装完检测仪器后，需要进行调试和校准，确保仪器正常工作。
具体的调试和校准方法可以参考仪器的使用说明书。
二、泵吸式气体探测器的固定方式泵吸式气体探测器通常需要通过吸气管来引导空气进入检测仪器，以监测气体浓度。
其固定方式如下：1.固定装置：泵吸式气体探测器通常会随附一种固定装置，如夹具、背带等，可以根据需要选择合适的固定方式，将探测器固定在需要检测的位置上。
2.吸气管：选择合适长度的吸气管，并通过探测器上的连接接口将吸气管连接到检测仪器上。
3.安装位置：根据需要检测的气体和监测区域的特点，选择一个适当的位置来安装探测仪器，并将吸气管放置于该位置。
三、流能式气体传感器的类型1.热导气体传感器：热导气体传感器利用气体热导率的差异来测量气体浓度。
当气体通过传感器时，会带走一部分传感器加热丝的热量，通过测量传感器的电流变化来判断气体浓度。
2.气敏型气体传感器：气敏型气体传感器基于气体与传感器内部材料之间的化学反应来测量气体浓度。
当目标气体浓度发生变化时，传感器内部的化学反应将发生变化，通过测量变化前后的电阻来判断气体浓度。
3.光学气体传感器：光学气体传感器利用气体分子对特定波长的光的吸收特性来测量气体浓度。
当目标气体通过传感器时，光的强度将发生变化，通过测量变化前后的光强度来判断气体浓度。
有毒有害气体检测原理介绍
有毒有害气体检测原理介绍青岛路博自产的有毒有害气体检测仪可根据客户要求做成单一气体检测仪复合气体检测仪四合一五合一六合一或者Z高到18种气体，详情参考《青岛路博建业》LB-I856I9I23O8-2020青岛路博tiffany.下面青岛路博孙雯为大家简单介绍一下几种常用的传感器原理~气体传感器是一种将某种气体体积分数转化成对应电信号的转换器.有害气体的检测有两个目的，D一是测爆，第二是测毒。
所谓测爆是检测危险场所可燃气含量，超标报警，以避免爆炸事故的发生;测毒是检测危险场所有毒气体含量，超标报警，以避免工作人员中毒。
我们常用的传感器检测原理有：催化燃烧原理，热传导式，半导体，电化学，PID，光学（红外，紫外）等等一.催化燃烧式气体传感器催化燃烧式气体传感器计量准确，响应快速，寿命较长。
传感器的输出与环境的爆炸危险直接相关，在安全检测领域是一类主导地位的传感器。
催化燃烧式传感器采用惠斯通电桥原理，感应电阻与环境中的可燃气体发生无焰燃烧，使温度使感应电阻的阻值发生变化，打破电桥平衡，使之输出稳定的电流信号，再经过后期电路的放大、稳定和处理最终显示可靠的数值。
优缺点：催化燃烧式气体传感器的主要特点是对所有可燃性气体都有反应，对环境湿度、温度的影响不敏感，近线性的输出信号，并且其成本低，结构简单。
但精度低，电流功耗大，工作温度高，易中毒的不利影响等。
常见的，大部分的关于可燃气体检测都是催化燃烧检测原理，比如XP-3110测爆仪。
但是有部分比如LB-816 0-1000PPM原理就是半导体的。
二：热导池式气体传感器热导式属于电学类气体传感器，是能感知环境中某种气体及其浓度的一种装置或者器件，它能将与气体种类和浓度有关的信息转换成电信号，从而可以进行检测、监控、分析和报警。
优点：热导传感器是最早用于气体检测的气体传感器。
优点如下：1.检测范围大，高检测浓度达100%2.工作稳定性好、使用寿命长、不存在触媒老化的问题。
气体传感器在气体检测中的应用
气体传感器在气体检测中的应用气体检测仪是检测气体泄露浓度的仪器仪表工具，主要是指便携式/手持式气体检测仪。
主要利用气体传感器来检测环境中存在的气体种类，因工作环境的差异把传感器装在不同的设备上而生产出工业用固定式可燃气体报警器，有毒气体报警器，以及便携式可燃气体检测仪和有毒气体检测仪等设备。
气体传感器是用来检测气体的成份和含量的传感器。
一般认为，气体传感器的定义是以检测目标为分类基础的，也就是说，凡是用于检测气体成份和浓度的传感器都称作气体传感器，不管它是用物理方法，还是用化学方法。
比如，检测气体流量的传感器不被看作气体传感器，但是热导式气体分析仪却属于重要的气体传感器，尽管它们有时使用大体一致的检测原理。
早在上个世纪70年代，气体传感器就已经成为传感器领域的一个大系，属于化学传感器的一个分支。
目前流行于市场的气体传感器大约有如下一些种类：1、半导体式气体传感器济南鸿安电子产品有限公司所提供它是利用一些金属氧化物半导体材料，在一定温度下，电导率随着环境气体成份的变化而变化的原理制造的。
比如，酒精传感器，就是利用二氧化锡在高温下遇到酒精气体时，电阻会急剧减小的原理制备的。
半导体式气体传感器可以有效地用于：甲烷、乙烷、丙烷、丁烷、酒精、甲醛、一氧化碳、二氧化碳、乙烯、乙炔、氯乙烯、苯乙烯、丙烯酸等很多气体地检测。
尤其是，这种传感器成本低廉，适宜于民用气体检测的需求。
下列几种半导体式气体传感器是成功的：甲烷（天然气、沼气）、酒精、一氧化碳（城市煤气）、硫化氢、氨气（包括胺类，肼类）。
高质量的传感器可以满足工业检测的需要。
缺点：稳定性较差，受环境影响较大；尤其，每一种传感器的选择性都不是唯一的，输出参数也不能确定。
因此，不宜应用于计量准确要求的场所。
目前这种传感器的主要供应商在日本（发明者），其次是中国，最近有新加入了韩国，其他国家如美国在这方面也有相当的工作，但是始终没有汇入主流！中国在这个领域投入的人力和时间都不亚于日本，但是由于多年来国家政策导向以及社会信息闭塞等原因，我国流行于市场的半导体式气体传感器性能质量都远逊于日本产品，相信，随着市场进步，民营资本的进一步兴起，中国产的半导体式气体传感器达到和超越日本水平已经指日可待2、催化燃烧式气体传感器上图为郑州诺维电子产品有限公司所提供这种传感器是在白金电阻的表面制备耐高温的催化剂层，在一定的温度下，可燃性气体在其表面催化燃烧，燃烧是白金电阻温度升高，电阻变化，变化值是可燃性气体浓度的函数。
热式气体质量流量计-百度百科
热式气体质量流量计-百度百科一、概述嘉可仪表JK系列热式气体质量流量计是利用热传导原理测流量的仪表。
热式气体质量流量计采用恒温差法对气体质量流量进行准确测量。
具有体积小、数字化程度高、安装方便，测量准确等优点。
二、工作原理热式质量流量计由传感器和信号分析、处理与控制单元两部分构成。
传感器一部分测量温度，而另一部分用于加热。
前者监控实际过程温度值；后者维持一恒定温度值，使其总是高于实际过程温度且与该过程温度保持恒定的温度差。
气体的质量流量越大，冷却效应就越大，维持差分温度所需的能量也就越大。
因此，通过测量加热器的能量便可得出被测气体的质量流量。
三、热式气体质量流量计产品特点：1、真正的质量流量计，对气体流量测量无需温度和压力补偿，测量方便、准确。
可得到气体的质量流量或者标准体积流量。
2、宽量程比，可测量流速高至100Nm/s底至0.5Nm/s的气体，可以用于气体检漏。
3、抗震性能好使用寿命长。
传感器无活动部件和压力传感部件，不受震动对测量精度的影响。
4、安装维修简便。
在现场条件允许的情况下，可以实现不停产安装和维护。
（请参见安全注意事项）5、数字化设计。
整体数字化电路测量，测量准确、维修方便。
6、采用RS-485通讯，或HART通讯，可以实现工厂自动化、集成化。
四、适用范围1、压缩空气2、锅炉房或干燥机中的天然气3、酿酒厂中的二氧化碳气体4、污水处理厂中的沼气和曝气5、生成气体（如氩气、氮气、二氧化碳、氦气、氧气）6、气体泄露检测嘉可仪表生产的热式气体质量流量计可以测量氧气、氮气、二氧化碳、天然气、压缩空气、煤气、沼气等各种气体（乙炔除外），嘉可仪表JK系列热式气体质量流量计种类齐全，有管道式热式气体质量流量计、插入式热式气体质量流量计、高温型热式气体质量流量计、高压型热式气体质量流量计、一体式热式气体质量流量计、分体式热式气体质量流量计等。
气体传感器原理
气体传感器原理气体传感器是一种用于检测和测量环境中气体浓度的设备。
它广泛应用于工业生产、环境监测、生命科学等领域。
本文将介绍气体传感器的工作原理以及常见的气体传感技术。
一、气体传感器工作原理气体传感器的基本工作原理是通过感知环境中气体浓度的变化，并将其转化为电信号进行测量和分析。
1. 变化感知气体传感器通常使用特定的材料或化学物质，这些材料与目标气体发生化学反应或吸附。
当目标气体浓度发生变化时，传感器材料的性质也会发生变化。
例如，对于氧气传感器，它使用了氧离子导体，当氧气浓度增加时，氧离子浓度也会增加，导致电阻值发生变化。
2. 信号转化气体传感器将感知到的变化信号转化为电信号。
根据不同的传感技术，信号转化的方式也各不相同。
常见的信号转化方式包括电容变化、电阻变化、电荷转移和化学反应等。
3. 信号测量转化后的电信号可以由电路进行测量和分析。
通过将电阻、电容等物理量与气体浓度相关联，可以得到准确的浓度测量结果。
通常，在气体传感器中还会加入温度和湿度的补偿电路，以确保测量结果的准确性。
二、常见的气体传感技术1. 热导型传感器热导型传感器利用气体导热性的差异来测量气体浓度。
它包含一个加热元件和几个温度传感器。
当气体进入传感器时，不同气体的导热性会导致温度传感器的输出信号发生变化，通过测量温度差异可以确定气体浓度。
2. 电化学传感器电化学传感器基于气体与电极表面发生化学反应的原理。
它通常包含一个工作电极、一个参比电极和一个计数电极。
当特定气体与工作电极发生反应时，会产生电流或电压变化，通过测量这些变化可以确定气体浓度。
3. 光学传感器光学传感器利用特定波长的光与气体发生吸收或散射的原理来测量气体浓度。
传感器通过发射特定波长的光源并测量光的强度变化，通过比较原始光信号和经过气体吸收或散射后的光信号，可以得出气体浓度的结果。
4. 表面声波传感器表面声波传感器利用声波在材料表面的传播速度和衰减程度与气体浓度的关系来测量气体浓度。
皮托管风速传感器原理
皮托管风速传感器原理皮托管风速传感器是一种可以测量气流速度的传感器，具有精度高、响应速度快、结构简单、易于维护等特点。
本文将详细介绍皮托管风速传感器的工作原理、应用领域、优缺点及维护保养等方面的知识。
皮托管风速传感器的工作原理依据伯努利方程，该方程是流体静力学的基本公式。
伯努利方程是指在不可压缩的条件下，流体质量守恒、能量守恒和动量守恒的定理。
在这个条件下，当流体静止时，流体具有压力，流体速度为零，流体的总能量相当于压力能。
当流体开始流动时，由于流速增加，压力降低，而且根据质量守恒，流体的质量不变。
当流体通过一个狭窄的管道时，流速增加，压力降低。
皮托管就是基于这个原理构造而成的传感器。
它由一个细长的管子和一个横向的扁平管组成。
当气流经过皮托管时，气流的压力会产生一个正比于其速度平方的压差。
当气流通过皮托管的时候，会形成一个压缩区，也就是压力升高的区域。
而在扁平管的两边，则会形成负压区域，也就是压力降低的区域。
这样，我们就可以测量在一个特定的气体流道中的压差，从而计算出气体流速。
皮托管风速传感器广泛应用于工业环境监测、气象测量、空气流动和通风控制等领域。
工业环境监测和气象测量是皮托管风速传感器最主要的应用领域之一。
在工业环境监测中，皮托管风速传感器可以用于测量大气污染物在空气中的扩散速度和方向。
而在气象测量中，皮托管风速传感器则可以用于测量风速和风向，以及大气环境中各种气体的扩散速度。
皮托管风速传感器在空气流动和通风控制方面也有广泛的应用。
在空气流动方面，皮托管风速传感器可以用于测量气体龙卷风、旋流和漩涡的运动轨迹和速度，从而为空气动力学和流体力学的研究提供数据基础。
在通风控制方面，皮托管风速传感器可以用于测量通风系统中的气流速度和风速，从而可以确保室内空气的质量和安全。
1.受气流方向和风向影响。
由于皮托管的设计结构，它只能测量气体流动的方向和风向。
如果气流方向和风向发生改变，需要重新调整传感器的位置和方向。
气体浓度传感器工作原理详解
气体浓度传感器工作原理详解气体浓度传感器是一种常见的传感器，广泛应用于空气质量监测、工业生产、环境监测等领域。
它通过测量目标气体在空气中的浓度来判断气体的质量。
本文将详细介绍气体浓度传感器的工作原理。
一、化学式传感器工作原理化学式传感器是一种常用的气体浓度传感器。
它利用化学反应来测量气体浓度。
传感器内部通常含有两种化学物质：感受层和电极。
感受层与目标气体发生化学反应，导致电极上的电流或电压发生变化。
通过测量电流或电压的变化，我们可以得知目标气体的浓度。
具体来说，当目标气体与感受层接触时，它会发生吸附、解离或化学反应等过程。
这些过程会改变感受层的电导率或电荷分布，从而引起电极上的电势变化。
通过测量电极电势的变化，我们可以确定目标气体的浓度。
化学式传感器的优点是灵敏度高、响应速度快。
但同时也存在一些缺点，比如对温度和湿度较为敏感，需要定期校准以确保准确性。
二、热导式传感器工作原理热导式传感器是另一种常见的气体浓度传感器。
它利用气体的热导率来测量气体浓度。
传感器通常由一个加热丝和一个测温丝组成，两者之间有一段空气能够流过。
当目标气体通过传感器时，加热丝加热空气，而测温丝用来测量加热丝到空气的传热程度。
目标气体的热导率将影响传热程度，从而与气体浓度相关联。
通过测量测温丝的温度变化，我们可以得知目标气体的浓度。
热导式传感器的优点是结构简单、稳定性高。
但由于热导率与气体的温度和压力相关，所以传感器在不同温度和压力下的准确性可能有所变化。
三、光学传感器工作原理光学传感器是一种基于光学原理的气体浓度传感器。
它利用气体对光的吸收、散射或透射的特性来测量气体浓度。
传感器通常由光源、光路和光电检测器组成。
当目标气体通过传感器时，光经过被感测气体后发生变化，进而影响到光电检测器的信号。
通过测量光电检测器的信号变化，我们可以得知目标气体的浓度。
光学传感器的优点是对谱线选择性很好，可以测量多种气体。
但同时也受到环境光干扰较大的限制，需要采取一些措施来减小干扰。
《气体传感器简介》课件
复合材料
通过组合不同材料的优点 ，实现气体传感器性能的 优化。
智能化与网络化的发展
智能化
通过集成微处理器和算法，实现气体 传感器的自动校准、数据分析和远程 控制等功能。
网络化
将气体传感器接入互联网，实现数据 的实时传输、远程监控和跨区域的数 据共享。
在环保监测领域的应用前景
大气污染监测
用于监测空气中的有害气 体和温室气体，为环境保 护提供数据支持。
详细描述
电化学气体传感器利用气体在电极表面发生的电化学反应来检测气体的浓度。这种传感器通常由至少两个电极组 成，其中一个电极是敏感电极，能够与被测气体发生反应，另一个电极作为参照电极。通过测量电化学反应产生 的电流或电压来计算气体的浓度。
光学气体传感器
总结词
基于不同气体对光的吸收或反射不同的原理进行检测。
详细描述
光学气体传感器利用不同气体对特定波长的光具有不同的吸收或反射特性，通过测量光通过气体时发 生的变化来检测气体的浓度。这种传感器通常由光源、光路和检测器组成，通过测量光强的变化来计 算气体的浓度。
固态电解质气体传感器
总结词
基于气体在固态电解质中的离子传导性 能不同的原理进行检测。
VS
详细描述
工作原理
电化学传感器
利用电化学反应检测气体，通 过测量电流或电压变化来推断
气体浓度。
半导体传感器
利用气敏材料的电阻变化来检 测气体，当气体与敏感材料接 触时，电阻发生变化，从而检 测气体浓度。
红外传感器
利用红外线吸收原理检测气体 ，通过测量气体对红外线的吸 收程度来推断气体浓度。
催化燃烧传感器
利用催化燃烧原理检测气体， 当气体与敏感材料接触时，发 生催化燃烧反应，从而检测气
空气传感器原理
空气传感器原理
空气传感器原理是利用物理或化学原理检测和测量空气中的某种特定成分或者环境参数。
下面将介绍几种常见的空气传感器原理。
1. 电化学传感器原理：电化学传感器是通过利用电化学反应来测量气体浓度的。
传感器通常由电解池、电极和电解液组成。
当待测气体进入电解液中，与电极发生一系列电化学反应，使电解液的电导发生变化。
通过测量电导的变化，可以得到气体浓度的信息。
2. 光学传感器原理：光学传感器基于光的吸收、散射或传播特性来测量空气中某种特定物质的浓度。
例如，红外线吸收法利用气体分子吸收特定波长的红外辐射来测量气体的浓度。
传感器通过发射红外辐射并测量透射光的强度来确定气体的浓度。
3. 热导传感器原理：热导传感器利用气体导热性与浓度成正比的原理进行浓度测量。
传感器通过加热电阻丝，并测量周围气体对其散热的影响来确定气体的浓度。
浓度越高，气体对热的散射越小，热导传感器输出的电阻值也会相应变化。
4. 压电传感器原理：压电传感器利用压电效应来检测气体的浓度。
传感器中的压电材料在气体作用下会产生机械变形，进而引起电信号的变化。
通过测量压电传感器的电荷或电压信号，可以确定气体的浓度。
这些是常见的空气传感器原理，每种原理都有不同的应用场景
和特点。
在实际应用过程中，根据具体需要选择合适的空气传感器原理，以实现准确的气体浓度测量。
工业中常用的气体传感器有哪些？
工业中常用的气体传感器有哪些？什么是气体传感器？气体传感器是一种将某种气体体积分数转化成对应的电信号，并可以被人员、仪器仪表、计算机等读取利用的装置！因此，在工业安全监测系统中，气体传感器通常都是不可或缺的。
在工业中，常见的气体传感器有电化学气体传感器，催化燃烧气体传感器，半导体气体传感器，红外气体传感器等。
不同类型的传感器由于原理和结构不同，性能、使用方法、适用气体、适用场合也不尽相同。
比如硫化氢、一氧化氮、二氧化氮、二氧化硫、一氧化碳等相当一部分的可燃性的、有毒有害气体，都具有电化学活性，可以被电化学氧化或者还原。
我司生产的建大仁科电化学式气体变送器，正是基于这种原理，利用这些反应，分辨出各类气体的成份、检测各类气体的浓度。
电化学气体变送器的优点：（1）性能稳定，测量线性好，功耗低，分辨率良好。
（2）良好的重复性和准确性。
一旦校准到已知浓度，传感器将提供可重复的、精确的目标气体读数。
（3）不被其它气体污染。
其它环境气体的存在将不会缩短传感器的寿命。
（4）可有效测量绝大多数的有毒、有害气体。
从气体种类来说，山东仁科已经研发了一氧化碳，二氧化碳，二氧化硫，二氧化氮，硫化氢，臭氧，甲醛，甲烷、氧气等13种气体变送器；从变送器的壳体上来说，气体变送器有壁挂王子壳、大王子壳、防爆壳及百叶盒等壳体；从输出信号来说，各种气体变送器有RS485型，模拟量型（4~20mA电流输出、0~5V/0~10V电压输出），GPRS型。
GPRS气体变送器采用进口一线大品牌电化学气体传感器，反应迅速灵敏，测量精度高，抗干扰能力强，加之经过我司独有的补偿算法和多段标准气体标定，使之还具有高重复性、高稳定性以及寿命长等特点。
GPRS气体变送器的产品特点：（1）能够监测NH3、H2、CO、H2S、CH4、NO2、SO2、CH2O、O3、PH3、O2、NH3等12种气体，具有多种量程选择，支持量程定做。
（2）设备默认通过GPRS无线网络将数据上传我司手机APP云平台，并拥有设备管理、数据显示、数据分析、超限告警等功能。
气体传感器简介ppt课件
红外线气体传感器基本机构 （由光学部件和测量电路构成，测量电路的
结构由光学部件及系统功能决定）
精选ppt课件2021
10
接触燃烧式气体传感器
接触燃烧式气体传感器：
接触燃烧式气体传感器分为 直接接触燃烧式、 催化接触燃烧式
特性： 对不燃烧气体不敏感，，具 有广谱特性即能检测各种可 燃气体，亦称为热导性传感
发生原理：
气体传感器通过测量它附近气体浓度与气体相互作用，每种气体 都有一个独特的电场，传感器通过这些电场来识别气体，在装置 内通过测量电流放电来决定气体浓度。
精选ppt课件2021
3
气体传感器分类
电化学式 气体传 感器
半导体氧化 物型气体 传感器
热导气体 传感器
红外线型 气体传 感器
接触燃烧 式气体 传感器
工业用气的传感器
检测以及科学测量等领域
英国Alphasense
Dynament炜盛
Alphasense是位于英国的气体传 感器公司，主要产品是O2、有毒 气体和易燃气体传感器。该公司 传感器技术涵盖了电化学，催化，
光学和半导体四种类
国内方面，主要的气体传感器企 业有炜盛科技，天津费加罗（中 日合资），718所。重庆煤科院和 山西腾星等，其中，炜盛科技是 目前国内唯一能生产半导体类， 催化燃烧，电化学和红外光学的企业
器
工作原理： 气敏材料（如Pt电热丝）在 通电状态下，可燃气体氧化 燃烧，或在催化剂下氧化燃 烧，电热丝由此升温，从而
阻值发生变化。
精选ppt课件2021
11
热导气体传感器
热导池式气体传感器
每一种气体，都有自己特定的热导率，当两个和多个气体的热导 率差别较大时，可以利用热导元件，分辨其中一个组分的含量。 这种传感器已经传感器地用于氢气的检测、二氧化碳的检测、高 浓度甲烷的检测。
热式质量流量计
热式质量流量计【热式质量流量计性能特点】：热式气体质量流量计是利用热传导原理测量气体质量流量的仪表。
热式质量流量计的传感器由两个基准级热电阻(铂RTD)组成。
一个是质量速度传感器T1，一个是测量气体温度变化的温度传感器T2。
当这两个RTD置于被测气体中时，其中传感器T1被加热到气体温度以上的一个恒定的温差，另一个传感器T2用于感应被测气体温度。
随着气体质量流速的增加，气流带走更多热量,传感器T1的温度下降，要维持T1、T2恒定的温度差，T1的加热功率就要增大。
根据热效应的金氏定律,加热功率P、温度差△T（T1-T2）与质量流量Q有确定的数学关系式。
P/△T=K1+K2 f(Q)K3K1、K2、K3是与气体物理性质有关的常数。
【热式质量流量计的应用】：●氧气、氮气、氢气、氯气及多组分气体测量。
●高炉煤气、焦炉煤气测量。
●烟道气测量。
●沼气、水处理中的曝气和氯气测量。
●压缩空气测量。
●天然气，液化气，火炬气，等气体流量测量●电厂高炉的一次风、二次风流量测量●矿井下通风或排风系统流量测量【热式质量流量计特点】：●测量气体质量流量，无需温度、压力补偿。
●量程比大，测量流速范围：0.1Nm/s～100Nm/s。
●无压力损失，适用已知截面积的任意形状管道。
●耐腐蚀型传感器，适合测量腐蚀性气体。
●插入式传感器可以在线安装和维护。
●全量程段的专家算法，保证了测量的准确度。
适于贸易结算或气体检漏。
●液晶显示器：8位字段式+24位提示符。
●测量显示:质量流量、标况体积流量、累计流量、北京时间、累计运行时间。
●瞬时流量最大显示值：999999.9●累计流量最大显示值：99999999×103●信号输出：4～20mA、RS-485●内置MENU（菜单）、CUS（光标移动）、UP（数值增加）、ENT（确认）四个按键，用于参数的设定。
热式气体质量流量计由一体式流量转换器、流量传感器组成。
按流量传感器的型式分为：插入式和管段式热式气体质量流量计。
气体传感器设计与实现研究
气体传感器设计与实现研究随着新能源、智能家居、物联网等领域的迅速发展，气体传感器的需求也越来越广泛。
气体传感器主要用于检测空气中的有害或者有益气体，如二氧化碳、甲醛、PM2.5、温度、湿度等参数。
本文将从气体传感器的原理入手，详细介绍气体传感器的设计和实现方法。
一、气体传感器的原理气体传感器是通过敏感材料和特定工艺加工成传感元件，利用材料与气体分子之间的相互作用或者化学反应，将气体浓度转化为电信号输出。
根据传感元件的不同，气体传感器可以分为电化学型、光学型、热敏型、半导体型等。
电化学型气体传感器是最常用的一种类型，主要由工作电极、反应电极和电解质组成。
当气体分子与工作电极表面的敏感材料发生化学反应，会产生一定的电流信号，通过该信号可以测量气体浓度。
光学型气体传感器利用气体分子对特定波长的光吸收或发射的特性来检测气体浓度。
该传感器主要由光源、光学元件和信号处理器组成。
热敏型气体传感器则利用气体与敏感材料的热导率差异产生的温度变化来检测气体浓度。
该传感器主要由加热器、敏感材料和温度检测器组成。
半导体型气体传感器是根据气体分子的吸附、解离或者反应后与敏感材料或者半导体材料电子态的变化来检测气体浓度。
该传感器常用于可燃气体的检测。
二、气体传感器的设计和实现方法气体传感器的设计和实现方法主要包括以下几个方面：1、传感元件的制备传感元件是气体传感器中最关键的部件，其性能的好坏直接影响着传感器的检测能力和灵敏度。
制备传感元件主要有两种方法：一种是在晶片上制备，另一种是在基板上制备。
晶片制备多需要采用微纳加工技术，技术难度较大，但是制备的结果稳定性和性能要好于基板制备。
2、传感电路的设计传感电路是气体传感器中的核心部分，其功能主要包括信号放大、滤波和处理。
传感电路的设计需要根据传感器的工作原理和特点来确定，电路结构也要考虑到系统中功耗、信噪比等因素的影响。
3、校准和测试方法气体传感器的测试方法主要包括两种：一种是使用标准气体进行测量，另一种是使用特定的测试方法，如温湿度循环测试、加速老化测试等。
TCS208F热导气体成份传感器
外形尺寸
Φ13x15.4mm
mm
0.01
江门市安泰电子有限公司
额定参数
参数 加热功率 P(Rm1 + Rm2) 膜片温度 Tm 环境温度 ϑ 最小值 典型值 最大值 30 180 +85 单位 mW ℃ ℃
-20
最佳工作参数
参数 加热功率 P (Rm1 + Rm2) 膜片温度变化 测量介质 ΔT = Tm -ϑ 与 最小值 30 典型值 50 最大值 5 70 单位 mW ℃ 兼容气体
江门市安泰电子有限公司 TCS208F 气体热导传感器
概述
德国 HL P 公司 TCS208F 气体热导传感器，采用先 进的 MEMS 加工技术生产，利用被测组份和参考气体的 热导系数不同和变化而响应的浓度型传感器。产品具有 检测范围大、可靠性高、安装方便、维护简单等优点。 可广泛应用于天然气，CH4、H2，CO2，CO，SF6， NH3 等气体成份检测，也可用于测量非常小的气体含量 He，
ºÏ³É°±Éú²Á÷³ÌÖÙÇâÆø¶¨
Hale Waihona Puke 性能参数（参考温度 25℃）
参 数 阻值 Rm1，Rm2 阻值 Rt1，Rt2 比值 Rtx / (Rm1+Rm2) | x ε {1,2} 阻值差 Rm1 - Rm2 温度系数(Rm, Rt) |20°C–100°C 膜热时间常数(τm) 气体交换时间常数 τ 漂移| x ε {m,t} ; y ε {1,2} 扩散室 体积（气室1）
特点
■ 测量精度高 ■ 灵敏度高 ■ 集成温度补偿，漂移小 ■ 体积小，响应速度快 ■ 可以测量微小的气体容量 ■ 高性价比 ■ TO8 封装，抗冲击能力强 ■
◆ 应用
传感器检测气体的原理
传感器检测气体的原理
传感器检测气体的原理通常基于气体与传感器材料之间的相互作用。
常见的气体传感器原理包括：
1. 电化学原理：基于气体与电化学反应的原理。
传感器中通常包含有感应电极和参比电极，当气体与电极表面发生反应时，会产生电流或电压变化，从而检测气体的存在和浓度。
2. 光学原理：基于气体对光的吸收、散射或发射的原理。
传感器中通常包含光源、光检测器和气体吸收或发射的介质，当气体存在时，会改变光的传播特性，通过测量光的吸收或散射来检测气体的存在和浓度。
3. 热导原理：基于气体对热的传导能力的原理。
传感器中通常包含一个热源和一个热敏元件，当气体存在时，会改变热的传导速度，从而通过测量温度变化来检测气体的存在和浓度。
4. 声波原理：基于气体对声波的传播速度或频率的影响。
传感器中通常包含一个声源和一个声波检测器，当气体存在时，会改变声波的传播特性，通过测量声波的传播时间或频率变化来检测气体的存在和浓度。
以上仅是一些常见的气体传感器原理，实际应用中还有其他原理和技术。
不同的传感器会根据需求和气体的特性选择合适的原理和技术进行设计和制造。
气体传感器的工作原理
气体传感器的工作原理
气体传感器的工作原理通常基于气体与传感器之间的相互作用引起的电、热、光等物理或化学变化。
具体的工作原理可以有以下几种：
1. 电化学传感器：气体分子在传感器的电极表面上发生氧化还原反应，产生电流或电势的变化。
传感器通过测量电流或电势变化来确定气体浓度。
2. 电容传感器：气体分子与传感器之间的电容值会发生变化。
传感器通过测量电容值的变化来确定气体浓度。
3. 热导率传感器：气体吸附在传感器表面或通过导热传递，影响传感器的温度变化。
传感器通过测量温度变化来确定气体浓度。
4. 金属氧化物半导体(MOS)传感器：气体分子在传感器的金属氧化物表面吸附，导致传感器电阻变化。
传感器通过测量电阻变化来确定气体浓度。
5. 光学传感器：气体分子通过光吸收、散射或荧光发射等过程影响传感器的光信号。
传感器通过测量光信号的变化来确定气体浓度。
这些工作原理可以根据不同的气体测量需求和传感器技术进行选择和组合，以实现对不同气体种类和浓度范围的准确测量。
热导传感器原理
热导传感器原理
热导传感器的工作原理就是通过基于不同气体具有不同的热导率，当有一恒定直流电通过热导池时，热丝被加热，由于载气的热传导作用使热丝的一部分热量被载气带走，一部分传给池体，以达到热丝产生的热量与散失热量平衡的效果。
热导传感器运行时具体流程是参比池和测量池通入的都是纯载气，同一种载气有相同的热导率，因此两臂的电阻值相同，电桥平衡，无信号输出，记录系统记录的是一条直线，当有试样进入检测器时，纯载气流经参比池，载气携带着组分气流经测量池，由于载气和待测量组分二元混合气体的热导率和纯载气的热导率不同，测量池中散热情况因而发生变化，使参比池和测量池孔中热丝电阻值之间产生了差异，电桥失去平衡，检测器有电压信号输出，记录仪画出相应组分的色谱峰，以达到载气中待测组分的浓度越大，测量池中气体热导率改变就越显著，温度和电阻值改变也越显著，电压信号就越强；此时输出的电压信号与样品的浓度成正比。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 稳定性
稳定性是指传感器在整个工作时间内基本响应的稳定性，取决于零点漂移和区间漂移。
零点漂移是指在没有目标气体时，整个工作时间内传感器输出响应的变化。
区间漂移是指传感器连续置于目标气体中的输出响应变化，表现为传感器输出信号在工作时间内的降低。
理想情况下，一个热导式气体传感器在连续工作条件下，每年零点漂移小于10%
2 灵敏度
灵敏度是指热导式气体传感器输出变化量与被测输入变化量之比，主要依赖于传感器结构所使用的技术。
大多数气体传感器的设计原理都采用生物化学、电化学、物理和光学。
首先要考虑的是选择一种敏感技术，它对目标气体的阀限制（tlv-thresh-old limit value）或最低爆炸限（lel-lower explosive limit）的百分比的检测要有足够的灵敏性
3 选择性
选择性也被称为交叉灵敏度。
可以通过测量由某一种浓度的干扰气体所产生的传感器响应来确定这个响应等价于一定浓度的目标气体所产生的传感器响应。
这种特性在追踪多种气体的应用中是非常重要的，因为交叉灵敏度会降低测量的重复性和可靠性，理想传感器应具有高灵敏度和高选择性
4 抗腐蚀性
抗腐蚀性是指热导式气体传感器暴露于高体积分数目标气体中的能力在气体大量泄漏时，探头应能够承受期望气体体积分数10~20倍，在返回正常工作条件下，传感器漂移和零点校正值应尽可能小。
气体传感器的基本特征，即灵敏度、选择性以及稳定性等，主要通过材料的选择来确定选择适当的材料和开发新材料，使气体传感器的敏感特性达到最优。
