直接空冷系统ppt课件
合集下载
空气冷却器课堂PPT

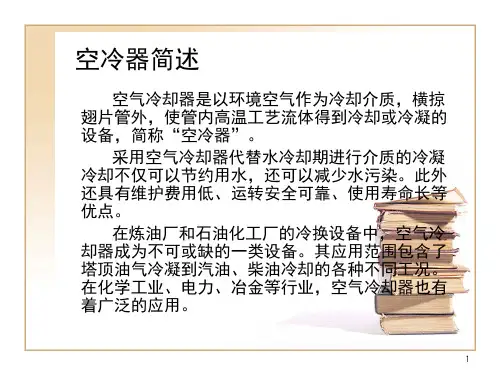

风机垂直放置式
10
结构特点及使用场合
结构形式
适用场合及特点
优缺点
风机叶轮 水平放置
风机叶轮 垂直放置
管束立放。风机叶轮可垂直 或水平放置。多用于湿式空冷， 干湿联合空冷。安置方向应于平 时的风向配合，一般用于气体冷 凝冷却，也适用于真空系统。
进入叶片的是热空气或增湿 后的热空气。
优点是： 结构紧凑，占地面积小。管内热
鼓风式风机叶轮是水平放 置，置于管束下方，进入叶片的 是冷空气。
引风式风机叶轮是水平放置，置 于管束上方，进入叶片的是热空 气。
优点是： 结构简单，安装方便，管内热流 体和管外空气分布比较均匀。
缺点是： 占地面积比较大，管内流动阻力 较斜顶式大。
9
空冷器的基本类型
• 直立式的结构形式
风机水平放置式
2. 换管 当空冷器管束非均匀腐蚀或制造缺陷而泄漏时，可采用换管消漏。首 先将要更换的管子拆下，清洗管箱管孔。更换新管时，将管子中间稍 拉弯曲，即可从两端管板孔穿入，穿入后进行胀接或焊接。
27
3、风机系统故障原因及处理方法
故障表现形式
故障原因
排除方法
·叶片角度有异常变化；
校正安装角后紧固；
电流计指示异常
加氢、天然气等装置塔顶及侧线的冷凝冷却场合。 – 缺点：
• 1. 必须采用软化水； • 2.压降<0.001MPa的场合不能使用，如减顶冷凝、冷却。
20
板式空冷器
板式空冷器，是由板束、风机、水箱、喷淋等零部 件组成，是国际领先技术水平的空冷器，具有国内自 主知识产权的技术，是一种将板式换热器与空冷器优 点相结合的新型高效空冷器，即具有节水效果好、环 境污染小，又具有传染效率高、结构紧凑、压降小、 体积小、占地小、重量轻、流通面积大等优点，特别 适合于炼油化工、乙烯、电力、冶金、核能、城市集 中供热等领域，它采用分体式撬状组合式结构，制造 安装、运输、检修均较方便。
直接空冷技术
汽轮机排汽温度与设计环境温度之差。
• ITD值应优化选择：取值大小对机组运行、初期投
资影响甚大。
• 初始温差ITD的取值特点：国外ITD取值都较
高，VODAK=41.7 ℃,MATIBA=39.2 ℃ 。
4.3排汽管道作用在排汽装置上的作用力（力矩）
• 管道系统直径、体积庞大，膨胀作用力（力矩）十分 强大。 • 决不能将作用力完全强加与汽轮机或排汽装置上。
大型汽轮机直接空冷技术
报告单位：汽轮机所 报 告 人：白
永 军
主要内容
1.直接空冷技术概述 2.直接空冷系统组成部分 3.直接空冷机组特点 4.直接空冷机组的技术关键 5. 直接空冷机组代表电站、制造商列表
1、直接空冷技术概述
1.1 什么是直接空冷? 1.2 为何要采用直接空冷技术? 1.3 直接空冷技术发展概况
是斯必克公司最大的ACC生产基地，80%出口，20%供应国内。 业绩： 山西古交、平朔、武乡采用三排管，每个管束重9吨；河津、 霍州、运城采用单排管，每个管束重4吨； 内蒙上都采用单排管，每个管束重5-6吨；
• 山西捷益热能设备厂
`
德国GEA公司双排管生产技术，八五期间为国内间 接空冷机组配套生产空冷器 。95年开始生产直接间接 空冷机组配套生产空冷器 。性能优良，德国本土检测 表明达到或超过国外同类产品。 业绩： 太二2 ×200MW，新丰2 ×300MW，山西左云2 ×50MW
背压高厂用电率高循环效率低5左右热耗率高69?热风再循环?空冷机组itd值的选择?排汽管道作用在排汽装置上的作用力力矩?风机调速方式风机叶片防冷淬防风沙措施?空冷凝汽器的清洗问题?真空系统的严密性?排汽隔离阀?性能考核试验?其他补水位置供货范围设计范围41热风再循环曾在马廷巴电厂每年引起12次因背压升高导致汽轮机眺闸保护动作的事故
2024空冷岛的工作原理ppt参考课件
空冷岛的工作原理ppt 参考课件•空冷岛基本概念及作用•空冷岛组成结构介绍•工作原理详解•性能评价与选型建议目•运行维护与故障排除方法•发展趋势与前景展望录CHAPTER空冷岛基本概念及作用空冷岛定义与分类定义分类发电厂中应用场景适用于水资源匮乏地区在水资源紧张或缺乏的地区，采用空冷技术可以大大节约水资源，降低发电成本。
适用于高温、干燥环境在高温、干燥的环境下，空冷岛的散热效果更好，可以确保汽轮机的正常运行。
适用于大容量机组随着机组容量的增大，对冷却系统的要求也越来越高。
空冷岛作为一种高效的冷却方式，可以满足大容量机组的冷却需求。
节能减排意义节约水资源01减少环境污染02提高能源利用效率03CHAPTER空冷岛组成结构介绍散热器类型材质选择布局方式030201散热器部分风机部分风机类型驱动方式布局方式支架和连接部件连接方式支架类型部件之间采用螺栓连接、焊接等连接方式，确保连接牢固可靠。
防腐处理仪表配置配置温度表、压力表、流量计等仪表，实时监测空冷岛运行状态。
控制系统空冷岛控制系统包括温度控制、风速控制、水位控制等，实现自动化运行和监控。
数据采集与传输采用传感器和数据采集系统，实现远程实时监控和数据传输。
控制系统及仪表CHAPTER工作原理详解空气循环过程描述环境空气被吸入空冷岛01空气在空冷岛内循环02降温后的空气排出空冷岛03热量传递方式分析对流换热辐射换热传导换热关键参数影响因素探讨环境温度环境温度的高低直接影响空冷岛的散热效果，环境温度越高，散热效果越差。
风速与风向风速和风向的变化会影响空气在空冷岛内的流动和散热效果，合理布置进排风口和考虑当地风向条件是提高散热效果的关键。
散热器材质与结构散热器的材质和结构直接影响其传热性能和使用寿命，选用合适的材质和结构形式是提高空冷岛性能的重要措施。
热流体参数热流体的温度、流量和成分等参数对空冷岛的散热效果也有重要影响，需要合理控制这些参数以保证空冷岛的正常运行。
空冷课件.ppt
• •
• 如果蒸汽流量>60%，那么打开第5列的凝结水阀和竖管阀； • 如果蒸汽流量<40%，那么关闭第5列的竖管阀，竖管阀关闭之后15分 钟，再该列的关凝结水阀； • 如果蒸汽流量>75%，那么打开第1列的凝结水阀和竖管阀； • 如果蒸汽流量<50%，那么关闭第1列的竖管阀，竖管阀关闭之后15分 钟，再该列的关凝结水阀； • 如果蒸汽流量>90%，那么打开第6列的凝结水阀和竖管阀； • 如果蒸汽流量<60%，那么关闭第6列的竖管阀，竖管阀关闭之后15分 钟，再该列的关凝结水阀； • 备注： • 只要启动该流程，那么如果允许条件不满足，那么等待允许条件一满 足就进行要求的动作；
三、空冷防冻：
1．空冷散热器发生冻结的原理 在我国北方，冬夏两季的气温相差很大，有的地方可达60~70℃，再加上空冷散热 器各管排之间的热负荷分配不均匀，以及不凝气体的存在，如果设计不当，在一般 情况下不易发生的问题，例如，管内流体发生凝固、堵塞和冻结，在低温环境气温 下就会发生。 空冷器在稳定条件下，底部和顶部排管与空气相接触的先后的次序不相同，各排管 的蒸汽冷凝区的分配是不相同的。由于底部排管首先与冷空气相接触，如果上面的 管排，冷凝在管子末端结束，则在底部排管，冷凝会在管子中间的某一点结束，其 余管长就形成冷却区。在此冷却区内，凝结水急剧过冷，在低温下就会发生冻结。蒙西电厂自动 Nhomakorabea冻保护逻辑
• • • • • • • • • 冬季工况（增负荷流程） 条件： 环境温度（1MAG20CT351～1MAG20CT353三取二） 1MAG20CTSL < 3℃ 电动阀启动流程已执行完成 风机阀门控制允许 逻辑关系：A and B and C 动作： 如果蒸汽流量≥30%，那么打开第4列的凝结水阀和竖管阀； 如果蒸汽流量<25%，那么关闭第4列的竖管阀，竖管阀关闭之后15 分钟，再该列的关凝结水阀； 如果蒸汽流量>45%，那么打开第2列的凝结水阀和竖管阀； 如果蒸汽流量<30%，那么关闭第2列的竖管阀，竖管阀关闭之后15 分钟，再该列的关凝结水阀；
斯必克空冷介绍精品PPT课件
> 直接空冷与间接空冷的比较
直接空冷
间接空冷
备注
系统特点
简单（一次换热）
复杂（两次换热）
间冷系统包括蒸汽-冷凝水和冷却水两个循环
投资
低
高
以两台 60 万机组为例，保守估计间冷系统的投资比直冷要高 2 亿左右，
其中两个塔约 1.6 亿，凝汽器 6 千万，这都是直接空冷不需要的设备。
运行费用
两者相近
两者相近
18. 19.
大同1b 2×135MW 已建成 (96Mar-07,PACMar-07, FAC) 容海 2×135MW 已建成 (96Apr-08,PACMay-08,FACMar-09)
汾西
20. 阳高 2×50MW on Hold 21. 太钢 2×300MW 已建成 (2010年投运)
临汾
22. 平遥 2×200MW 已建成 (2010年投运)
12
MCT-4管束的特点及优势
抗冻性能更高
在-20℃的环境下进行了数小时的抗冻实验结果比较：
MCT管
圆形铝管
圆形钢管
结果：斯必克MCT-4管变形不明显；而圆形铝管（壁厚1mm）和圆形钢管（ 壁厚1.5mm）在同样实验条件下全部爆管。
冷却三角全焊接结构，无泄漏，系统维护少
13
(德国)
斯必克冷却技术德 国有限公司
单排管制造
空冷集团分工/ Work Connection
北 京：项目招投标；用户、设计院、生产基地之间的协调 风机、钢结构、管道控制系统的分包
欧 洲： 方案设计，技术支持 张 家 口： 转化设计，施工图设计，生产基地 天 津： 单排管翅片管生产和供应 现场办公室：交货协调，现场安装服务，培训指导及试车
第六节 发电厂空冷系统
带表面式凝汽器的间接空冷系统
带表面式凝汽器的间接空冷系统又称哈蒙式间接空冷 系统，这种空冷系统是油海勒式间接空冷系统的运行
实践基础上发展而来。
哈蒙式间接空冷系统适用于核电厂，热电厂和调峰大 电厂。
带表面式凝汽器的间接空冷系统
哈蒙式间接空冷系统的优缺点
优点： ① 节约厂用电，设备少，冷却水系统与汽水系统分开，两者水质 可按各自要求控制； ② （2）冷却水量可根据季节调整，在高寒地区，在冷却水系统 中可充分以防冻液防冻。 缺点： ① 空气冷却塔占地大，基建投资多； ② 系统中需进行两次换热，且都属表面式换热，使全厂热效率有 所降低。
第六节 发电厂空冷系统
发电厂实物图
发电厂采用翅片管式的空气冷却散热器，直
接或间接用环境空气冷凝汽轮机排气的冷却 系统，称为空冷系统。
采用空冷系统的汽轮发电机组简称为空冷机
组。 空冷机组冷却系统本身可节水97%以上，全
厂性节水约65%。
一.直接空冷系统 二.混合式间接空冷系统 三.带表面式凝汽器的间接空冷系统
直接空冷系统
直接空冷系统是指汽轮机的排气直接用空 气来冷凝，空气与蒸汽间接进行热交换，所 需的冷却空气 通常由机械通风方式供应。直 接空冷的凝气设备称为空气凝汽器，它是由 外表面镀锌的椭圆形钢管外套矩形翅片的若 干个管束组成的，这些管束也称为散热器。
直接空冷系统的流程图
直接空冷系统各主要设备的位置
混合式间接空冷系统
混ห้องสมุดไป่ตู้式间接空冷系统又称海勒式间接空冷系统，由匈 牙利的海勒教授在 1950 年世界动力年会上首先提出而
得名。主要由喷射式（混合式）凝汽器和装有福哥型
散热器的空气冷却塔构成。
海勒式间接空冷系统的优缺点
直接空冷设备及系统介绍PPT.
空冷凝汽器管束
空冷凝汽器支架
连接空冷凝汽器管束凝结水联 箱
空冷凝汽器管束与凝结水联箱 的连接
边排管束
空冷凝汽器蒸汽入口管道
空冷凝汽器（1）
空冷凝汽器的组成
直接空冷机组原则性汽水系统 图
直接空冷机组系统布置图（1）
直接空冷机组系统布置图（2）
直接空冷机组系统布置的处理方法。
适用范围：适于提取热敏性、易挥发性或剧毒类中药物料；适于提取有效成分含量较低或要求浸出液浓度较高的中药物料；对于一些
其提取物为黏性的、不易流动的物料，如N乳o香、芦荟等不A宜ir使e用xt本ra法c。tion temp.
作药为材药的用预。处也理有和不加同工部会位影做响不其同化药学用成的分情。况对。于药植材物的要预和a处d动j理u物s和药t.加，fr工o有m 是的< 消是(除11取55杂其° -质C 整3和5体° 除作C去)为无药药用用，或有药的效只很是弱部的分非器药官用或部分位泌，物以，及或炮加制工、产切物
不吃腐烂变质的食物 1、 同学们，蔬菜瓜果对身体有着重要的营养作用，你们喜欢吃瓜果吗？你们平时喜欢煮着吃，还是生吃呢？ （4）要把柜子上、木架上垂直摆放的物品改变摆放位置。 5、治疗方法：局部常规治疗：早期结扎，扩创排毒，烧灼、针刺、火罐排毒，封闭疗法，局部用药。 面试名单中还应包括一两个虽然在不少方面有欠缺，但在某些方面有突出能力的候选人。另外，对于某些空缺岗位，你也可以考虑面 试一些敢于创新的应聘者。如果工作要求将发生根本变化，那么最合适的人就不可能是最熟悉这份工作的人，因为工作的方方面面都 需要改革。 3.5.5处理对确认书的回复 我们养成了良好的饮食卫生习惯,才会有健康的身体。有了健康的身体，才能为祖国的建设贡献出一份力量。所以从今天起，我们一定 要养成良好的饮食卫生习惯。 学习头总受伤救护知识。 教学过程： 我们在开发客户之前，首先要把握住你的产品的特征，这样去找你的潜在客户也就比较容易了。
直接空冷控制逻辑的概述及几点建议PPT课件
未来发展趋势和展望
01
控制逻辑的智能化发展
随着人工智能技术的不断发展，未来直接空冷控制逻辑ห้องสมุดไป่ตู้实现更加智能
化的控制，提高系统的自适应能力和运行效率。
02
多系统协同控制
未来空冷系统将实现与其他系统的协同控制，如与锅炉、汽轮机等系统
的联动控制，实现能源的高效利用和系统的整体优化。
03
控制逻辑的绿色环保发展
低系统故障对生产的影响。
PART 05
几点建议
加强控制逻辑的优化和改进
01
02
03
优化控制算法
通过改进控制算法，提高 系统的响应速度和稳定性， 减少误差。
引入先进控制技术
采用先进的控制技术，如 模糊控制、神经网络控制 等，提高系统的自适应能 力和鲁棒性。
完善控制逻辑结构
对控制逻辑结构进行完善， 使其更加合理、简洁，提 高系统的可靠性和易维护 性。
控制逻辑的优化方向
提高控制精度
通过引入先进的控制算法和优化 传感器布局等方式，提高控制逻 辑的精度和稳定性，降低系统能
耗和运行成本。
加强智能化水平
引入人工智能、机器学习等技术， 实现控制逻辑的自主学习和优化， 提高系统的自适应能力和智能化
水平。
完善故障诊断机制
进一步完善故障诊断机制，提高 故障诊断的准确性和时效性，降
提高直接空冷系统的效率和稳定性
优化系统设计
从系统设计的角度出发，对直接空冷系统进行优化，提高系统的 效率和稳定性。
选用高效设备
选用高效的冷却设备，如高效冷却塔、高效冷却风机等，提高冷却 效率。
加强系统调试和运行管理
对直接空冷系统进行全面的调试和运行管理，确保系统处于最佳运 行状态。
直接空冷技术解读
汽轮机排汽温度与设计环境温度之差。
• ITD值应优化选择：取值大小对机组运行、初期投
资影响甚大。
• 初始温差ITD的取值特点：国外ITD取值都较
高，VODAK=41.7 ℃,MATIBA=39.2 ℃ 。
1.3直接空冷技术发展、应用概况
国外:
• 电站使用直接空冷技术已有60多年的历史，期间经历了容量由小 到大、技术逐渐成熟、应用地区逐步扩大的过程。 • 1938年，世界上第一台直接空冷机组安装于德国一个坑口电站， 1.5MW ；1958年，意大利的Citta di Roma 电站2×36MW机组投运； 1968年，西班牙Utrillas 燃煤电站160MW空冷机组投运； • 到目前为止，直接空冷机组超过800多台。 • 最早投入运行大型直接空冷机组的是德国GEA公司生产的1978年装 于美国怀俄达克电站的365MW机组，是当时世界上单机容量最大的 直接空冷机组。这台直接空冷机组已安全运行20多年。 • 目前，世界上已投运的最大的直接空冷机组也是由德国GEA公司生 产，已于 1991 年建成的南非 Matimba 电站 6×665MW 机组，最后投 产的一台机组也已安全运行10年多。
GEA 散热器管排
风机
凝结水泵
间接空冷系统示意图（海勒式）
LP
LP
G
空冷塔
去 锅 炉
凝汽器
水轮机
凝结水泵
循环水泵
汽轮机
汽轮机膨胀节
`
汽轮机排汽过渡段
•
`
排水坑
1.2为何要采用直接空冷技术?
• 众所周知，我区以煤炭资源丰富、土地资源广阔，以及 邻近北京及京、津、唐电网等诸多优势，被国家列为能源、 电力生产基地。 • 但是我区水资源相对匮乏，以及国家要求建设内蒙古绿色 生态防线的要求，走可持续发展的道路，节约用水、提 高水资源利用率已成为新世纪内蒙电力工业发展的重大课 题。 • 最近几年，国家审批的电厂项目反复强调优先批准空冷 机组，现在我区在建和准备建设的工程项目几乎全部为直 接空冷机组，所以大力推广、应运空冷直接空冷技术迫在 眉睫，也是大势所趋。
直接空冷控制逻辑的概述及几点建议PPT课件
首航－IHW
3
1.直接空冷控制逻辑组成
4
环境温度 ＞＋2℃
ACC控制系统
环境温度 ＜＋2℃
夏季工况
启动 正常运行 特殊运行 停机
冬季工况
＜-2℃ 启动 正常运行 特殊运行 回暖 停机
启动紧急处理程序
排汽压力为主控变量 当凝结水温度<30 ℃时凝结水温度为主控变量
凝结水的防冻保护 当抽气温差>3K时抽气温差为主控变量
抽气的防冻保护
首航－IHW
5
1.直接空冷的控制逻辑组成
夏季启动步骤
抽真空系统建立真空，检测隔离阀是否已经打开； 启动汽机旁路运行增加蒸汽流量，慢慢增加汽机排汽量，
抽走残留的气体； 风机将根据设定的背压值进行调速，保证设定背压值； 检测排汽管道的压力，避免出现压力增加至汽轮机的背压
报警/跳闸值，同时检查所有列的风机报警产生， 运行稳定时稳定增加蒸汽流量，直到启动完毕，空冷系统
手动方式，由操作员直接给出风机转速。
首航－IHW
18
3.风机控制方式
目前应用方式
手动控制； 只能手动控制一台风机的启停和调速； 如要控制整个系统中风机必须逐一操作， 缺点： ① 增加了运行人员操作的时间； ② 对空冷系统的稳定运行造成威胁； ③ 同时对紧急情况的处理也及不灵活。
/跳闸值； 缓慢增加蒸汽流量，并且只要凝结水温度控制器和抽气温
度控制器覆盖压力控制器，就保持这个状态。
首航－IHW
8
1.直接空冷的控制逻辑组成
如果第1列顺流风机转速达到80%时，第2列的阀门将被打 开，开启的顺序是先开启凝结水阀，后打开蒸汽隔离阀， 如果第2列的顺流风机转速达到80%时，开启第3列的阀门。
程序如下：
3
1.直接空冷控制逻辑组成
4
环境温度 ＞＋2℃
ACC控制系统
环境温度 ＜＋2℃
夏季工况
启动 正常运行 特殊运行 停机
冬季工况
＜-2℃ 启动 正常运行 特殊运行 回暖 停机
启动紧急处理程序
排汽压力为主控变量 当凝结水温度<30 ℃时凝结水温度为主控变量
凝结水的防冻保护 当抽气温差>3K时抽气温差为主控变量
抽气的防冻保护
首航－IHW
5
1.直接空冷的控制逻辑组成
夏季启动步骤
抽真空系统建立真空，检测隔离阀是否已经打开； 启动汽机旁路运行增加蒸汽流量，慢慢增加汽机排汽量，
抽走残留的气体； 风机将根据设定的背压值进行调速，保证设定背压值； 检测排汽管道的压力，避免出现压力增加至汽轮机的背压
报警/跳闸值，同时检查所有列的风机报警产生， 运行稳定时稳定增加蒸汽流量，直到启动完毕，空冷系统
手动方式，由操作员直接给出风机转速。
首航－IHW
18
3.风机控制方式
目前应用方式
手动控制； 只能手动控制一台风机的启停和调速； 如要控制整个系统中风机必须逐一操作， 缺点： ① 增加了运行人员操作的时间； ② 对空冷系统的稳定运行造成威胁； ③ 同时对紧急情况的处理也及不灵活。
/跳闸值； 缓慢增加蒸汽流量，并且只要凝结水温度控制器和抽气温
度控制器覆盖压力控制器，就保持这个状态。
首航－IHW
8
1.直接空冷的控制逻辑组成
如果第1列顺流风机转速达到80%时，第2列的阀门将被打 开，开启的顺序是先开启凝结水阀，后打开蒸汽隔离阀， 如果第2列的顺流风机转速达到80%时，开启第3列的阀门。
程序如下：
直接空冷_设备及系统介绍49页PPT
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
直接空冷_设备及系统介绍
1、合法而稳定的权力在使用得当时很 少遇到 抵抗。 ——塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、最大限ห้องสมุดไป่ตู้地行使权力总是令人反感 ；权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
5、虽然权力是一头固执的熊，可是金 子可以 拉着它 的鼻子 走。— —莎士 比
谢谢！
