采用中间冷却器
离心空压机中间冷却器概述
离心空压机中间冷却器概述薛斌（沈阳鼓风机厂部，沈阳110021）摘要介绍了如何按离心空压机的参数来选择合适的中间冷却器的结构形式。
关键词离心空压机中间冷却器光管翅片管l 前言目前离心空压机被广泛应用在空分、冶金、化肥、化工、制药、动力站等领域。
离心压缩机要实’现等温压缩，效率优化，保证出口压力和温度指标，各段间要配置中间冷却器。
由于压缩机对各段间允许的压力损失和进口温度的严格要求，决定了中间冷却器设计选型的特殊性。
中间冷却器几乎涵盖了所有管壳式换热器的结构形式，这正体现了它集各种形式换热器优点于一身的设计理念。
同时也是应对多种机型，大跨度工况范围的必然选择。
中间冷却器有压缩机之肺的形象比喻，它的冷却效果和可靠性直接影响压缩机的气动性能和整机效率。
随着为离心空压机配套的中间冷却器的增多，一个适应各种工况和不同机型的冷却器系列也自然形成，在此做一简单概述。
2 中间冷却器的适用范围和设计参数确定为了更深入的理解中间冷却器的多样性和复杂性，了解其适用范围、特征和重要参数的取值依据是非常必要的。
下面是据此归纳的特性表。
表1 中间冷却器技术特性从表1中可以着出：温度范围、允许压力损失、污垢系数三项指标数值挛饯披小，而空气的流量范围、压力范围、相对湿度三项指标变化范围较大。
热负荷（换热量>的大小是决定换热器面积的主要因素，而上述三项指标的大范围工况跨度决定了热负荷（换热量）的差异很大，在中间冷却器几何外形上的反映尤为直观，表2可见一般。
表2中间冷却器特征温度变化范围和允许压力损失范围从数值上看波动范围小，但这两项指标恰恰是中冷器必须严格遵循指标，是保证压缩机在性能曲线上运行的前提。
在国外的中冷器技术协议中，经常见到诸如：出口温度升高一度，压力损失超过一毫巴，扣除货款x%的附加条款，可见这两项指标对整个机组的重要程度。
相对湿度是当时当地大气的相对湿度，随着季节和天气的变化而变化，进入压缩机经过一段压缩和冷却后，饱和分压达到100%，过饱和部分冷凝析出。
离心式空压机排气温度高原因分析及解决方法
离心式空压机排气温度高原因分析及解决方法摘要：介绍离心式空压机及冷芯的结构特点，离心机各级排气温度对生产的影响，分析造成离心机排气温度高的原因并提出解决方法。
关键词：离心式空压机；中间冷却器；排气温度1.前言某企业空压站现有四台离心式空压机（下简称离心机），一台英格索兰机和三台JOY机。
离心机排气温度的高低直接影响着离心机的效率及安全生产，针对不同情况，采取不同方式进行处理。
2.离心机常用中间冷却器特点离心机实现等温压缩，效率优化，保证出口压力和温度指标，各段间要配置中间冷却器。
由于空压机对各段间允许的压力损失和进口温度的严格要求，决定了中间冷却器设计选型的特殊性，同时也是应对多种机型、大跨度工况范围的必然选择。
中间冷却器冷却效果和可靠性直接影响空压机的气动性能和整机效率。
随着为离心空压机配套的中间冷却器的增多，一个适应各种工况和不同机型的冷却器系列也自然形成，在此作一简单概述。
为了更深入地理解中间冷却器的多样性和复杂性，了解其适用范围、特征和重要参数的取值依据是非常必要的。
表一[1]是据此归纳的特性。
从表一中看出，温度范围、允许压力损失2 项指标数值变化较小，而空气的流量范围、压力范围、相对湿度3 项指标变化范围较大。
热负荷（换热量）的大小是决定换热器面积的主要因素，而上述3 项指标的大范围工况跨度决定了热负荷（换热量）的差异很大。
中间冷却器的核心元件是换热管，换热管有两种型式：光管、翅片管。
下面叙述以换热管组成的中间冷却器。
2.1 光管- 中间冷却器光管制成的中间冷却器主要有固定管板式、浮头式、U 型管式、填料函式。
换热管规格：Φ25，Φ20，Φ19，Φ16。
材质为20 钢、不锈钢、铜及铜合金。
当流量小于30000Nm3/h，进气压力小于1.6MPa，机组为双层布置时，压力损失要求不严格，机组作为动力站使用的场合，可采用。
2.2 翅片管式中间冷却器在进气压力小于7MPa，对压力损失控制严格，要求中间冷却器体积小，结构紧凑，换热效率高，冷却水耗量小的场合，采用翅片管式中间冷却器。
空压机冷却水用量计算方法
空压机冷却水用量计算方法(1)冷却作用空气压缩机气缸及缸盖夹套的冷却:为及时移出压缩过程缸壁与清塞环摩擦热,以防止材料的热变形,及降低空气压缩的多变指数值,使压缩过程趋向等温过程,从而降低压缩排气温度和减少軸功率的消耗,因此气缸和缸盖央套应通入冷却水冷却。
但冷却水水温不宜过低,否则,空气中的水分将受冷凝结,水雾会使缸内相对运动的部件(如调片、清塞环、气缸聖等)摩換力增加而降低使用寿命,气缸央套所用冷却水温度应以高出空气露点温度8℃为宜,一般采用二次水或采用经压缩机中间冷却器使用后的冷却水。
一级排气的冷却:在空气压缩机第一、二级气缸之间设置中同水冷却器,以冷却一级排出气体并冷却冷凝空气中水分(风冷式采用空气冷却器),其目的是为提高二级气缸:的容积效率(因降低进入二级气缸气体温度可減少气体比容)和降低二级气缸:气体压缩的起点温度以达到降低二级排气温度和节省二级压缩轴功率的消耗,用于中冷器的水温以低些为好,故常采用新鲜冷却水(或称一次水)。
二级排气的冷却:在二级压缩后(送至用户前)设置水冷却器(常称后冷器),其目的是最终冷却压结空气并冷疑压缩空气中的水汽,以提高压结空气在油水分离器和階气罐中油水分离的数率。
制造厂配套设各中常不配帯后冷器,需要时应在订貨中特别注明。
循环相滑油的冷却:小型短期工作制的空气压缩机的润滑方式常采用飞溅式,循环油的冷却系通过机体下部外壁自然散热,勿需设置油冷却器.大、中型长时间工作制的空气压缩机传动部件的泊滑方式常采用压力式,用齿轮油東强制循环洞滑,并设置油冷却器用水冷却以移除循环油携带的传动机件摩擦热。
冷却水水温元特殊要求。
结合各用水点对水温的要求,建议来用下述冷却水流程方案:(2)冷却水水质要求和水温要求冷却水应为中性,即pH为6.5~7.5范国内,暂时硬度一般不大于12°(德国度);混浊度一般不大于100mg/L;含油量一般不大于5mg/L;有机物含量一般不大于25,mg/L.暂时硬度较大的水,当水温超过40℃时水中盐类析出加剧,冷却器表面将结垢,致使传热数果不良。

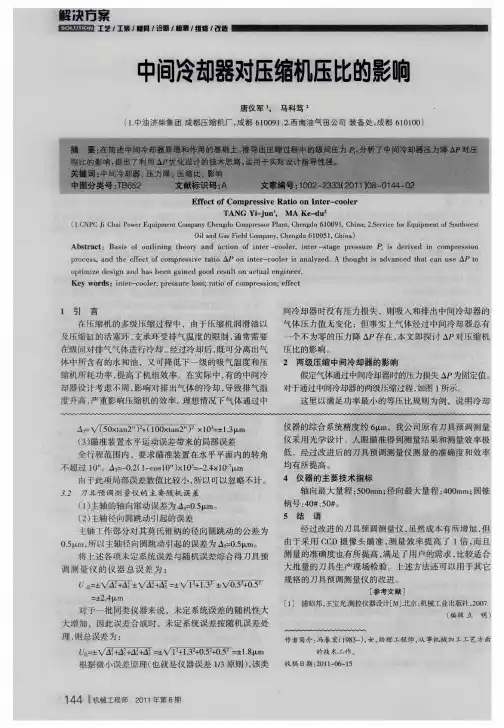

中间冷却器对压缩机压比的影响
