CASS计算土方量(三角网、方格网)

CASS计算土方量(三角网、方格网)

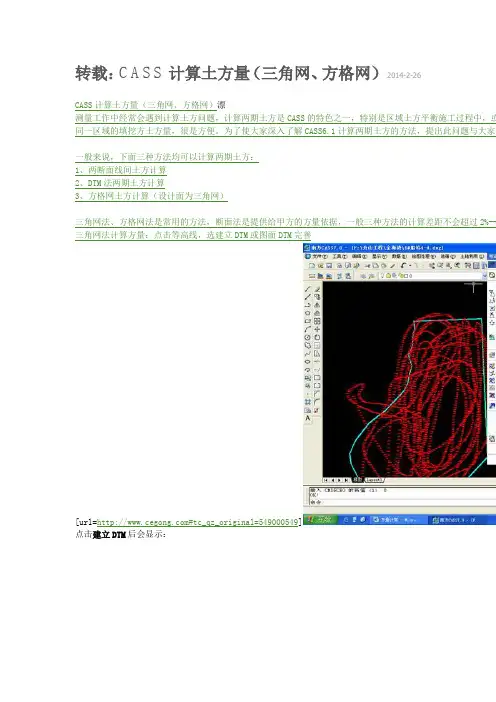

转载:CASS计算土方量(三角网、方格网)2014-2-26CASS计算土方量(三角网、方格网)漂测量工作中经常会遇到计算土方问题,计算两期土方是CASS的特色之一,特别是区域土方平衡施工过程中,或同一区域的填挖方土方量,很是方便。

为了使大家深入了解CASS6.1计算两期土方的方法,提出此问题与大家一一般来说,下面三种方法均可以计算两期土方:1、两断面线间土方计算2、DTM法两期土方计算3、方格网土方计算(设计面为三角网)三角网法、方格网法是常用的方法,断面法是提供给甲方的方量依据,一般三种方法的计算差距不会超过2%--三角网法计算方量:点击等高线,选建立DTM或图面DTM完善[url=#tc_qz_original=549000549]点击建立DTM后会显示:[url=/down#tc_qz_original=549000549]选由图面高程点生成,确定。

[m][url=/down#tc_qz_original=549000549]此时要注意左下角显示的文字,点击回车键即可。

把区域的边界线选中后,就会自动形成三角网,如图所示:[url=/down#tc_qz_original=549000549]三角网形成后,再点击工程运用中的DTM法计算土方量,选中根据图上三角网,如图所示:[url=/down#tc_qz_original=549000549]选中后就会显示下图:[url=/down#tc_qz_original=549000549]注意左下角的提示:输入平场高度(就是设计深度,一般情况要加上超深0.5m)后回车,方量就会在左下角有方格网法计算方量:方格网法计算方量首先要采点,点击工程运用鼠标向下,选指定点生成数据文件,如图所[url=/down#tc_qz_original=549000549]然后就会自动跳出一个窗口,如图所示:[url=/down#tc_qz_original=549000549]先把文件放在自己能够找的道的文件里,如桌面,起好名字,保存即可。

CASS计算土方量(三角网法、方格网法)

CASS计算土方量(三角网法、方格网法)

CASS计算土方量(三角网法、方格网法)测量工作中经常会遇到计算土方问题,计算两期土方是CASS的特色之一,特别是区域土方平衡施工过程中,或测量了两次结果之后,它能一次性为我们计算出同一区域的填挖方土方量,很是方便。

为了使大家深入了解CASS6.1计算两期土方的方法,提出此问题与大家一起讨论学习。

一般来说,下面三种方法均可以计算两期土方:1、两断面线间土方计算2、DTM法两期土方计算3、方格网土方计算(设计面为三角网)三角网法、方格网法是常用的方法,断面法是提供给甲方的方量依据,一般三种方法的计算差距不会超过2%---5% 。

三角网法计算方量:点击等高线,选建立DTM或图面DTM完善点击建立DTM后会显示:选由图面高程点生成,确定。

此时要注意左下角显示的文字,点击回车键即可。

把区域的边界线选中后,就会自动形成三角网,如图所示:三角网形成后,再点击工程运用中的DTM法计算土方量,选中根据图上三角网,如图所示:选中后就会显示下图:注意左下角的提示:输入平场高度(就是设计深度,一般情况要加上超深0.5m)后回车,方量就会在左下角有显示。

方量计算完成。

方格网法计算方量:方格网法计算方量首先要采点,点击工程运用鼠标向下,选指定点生成数据文件,如图所示:然后就会自动跳出一个窗口,如图所示:先把文件放在自己能够找的道的文件里,如桌面,起好名字,保存即可。

窗口自动关闭后,左下角就会显示指定点:,此时,只要把鼠标放在高程点上左击后,会显示地物代码,代码就是点的行政代码,如边界线就写B,房子就写F,现在采点直接回车即可。

回车后,又会显示高程(0.00),这是后,就需要输入你所用鼠标点击的高程点。

水深要有负号,当然,正的水深就不需要加号了,直接输入就好。

最后会显示的是输入点号(1),这一步,只要直接回车就可以了。

就这样把工作区域的点全部踩完。

重新打开CASS成图软件,点击绘图处理的站高程点如下图:就会弹出一个窗口,如下图:找到刚才保存好的采点文件,并打开它,此时,左下角会显示标记高程点的距离(米):输入2,2米的意思就是点与点之间的距离(直接回车也可)。

南方cass基坑方格网法与DTM三角网两期间土方技巧

南方cass基坑方格网法与DTM三角网两期间土方技巧

南方cass土方计算用于基坑、边坡等
基坑计算如图:
1、公式计算法
左图是一个上底10*10、下底5*5、深10米的正四棱台。

根据棱台体积公式V=1/3高(上底面积+下底面积+根号下(上底面积×下底面积)),所以:
左图棱台体积=1/3×10×(100+25+√(100*25))
=583.3立方米
2、DTM三角网两期间土方计算法
以下是DTM三角网两期间土方计算法的计算结果:
3、方格网两期间土方计算法
以下是方格网两期间土方计算法的计算结果:
4、结论
从上面三种计算方法结果来看,公式计算法结果与DTM三角网两期间土方计算法结果保持一致,方格网法则在挖方量上少了40.1立方米。

而公式法为最权威的算法,但却难以处理复杂地形。

方格网法就是在处理斜坡方面出现跳坡的情况所以出现挖方量减少的情况。

而DTM三角网两期间土方计算法刚好能解决这两种算法的不足,能够精准、高效的计算出土石方量,从而为工程预算或者土石方纠纷提供良好的解决方案。

南方Cass三角网法和方格网法计算土方量教程

南方Cass三角网法和方格网法计算土方量教程

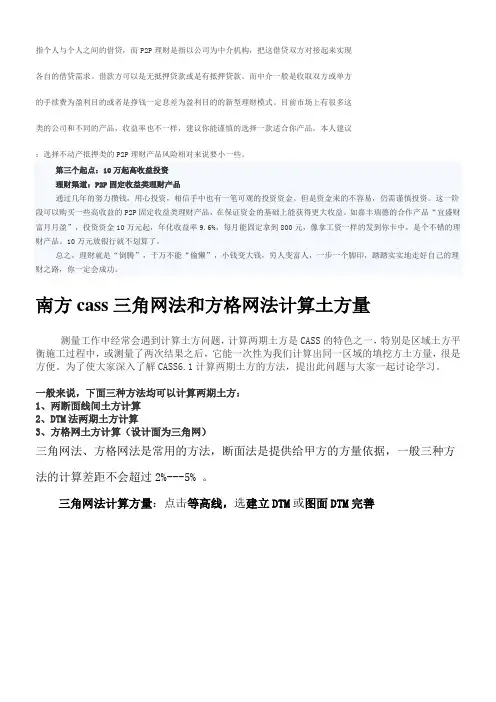

指个人与个人之间的借贷,而P2P理财是指以公司为中介机构,把这借贷双方对接起来实现各自的借贷需求。

借款方可以是无抵押贷款或是有抵押贷款。

而中介一般是收取双方或单方的手续费为盈利目的或者是挣钱一定息差为盈利目的的新型理财模式。

目前市场上有很多这类的公司和不同的产品,收益率也不一样,建议你能谨慎的选择一款适合你产品。

本人建议:选择不动产抵押类的P2P理财产品风险相对来说要小一些。

第三个起点:10万起高收益投资理财渠道:P2P固定收益类理财产品通过几年的努力攒钱,用心投资,相信手中也有一笔可观的投资资金。

但是资金来的不容易,仍需谨慎投资。

这一阶段可以购买一些高收益的P2P固定收益类理财产品,在保证资金的基础上能获得更大收益。

如嘉丰瑞德的合作产品“宜盛财富月月盈”,投资资金10万元起,年化收益率9.6%,每月能固定拿到800元,像拿工资一样的发到你卡中,是个不错的理财产品。

10万元放银行就不划算了。

总之,理财就是“倒腾”,千万不能“偷懒”,小钱变大钱,穷人变富人,一步一个脚印,踏踏实实地走好自己的理财之路,你一定会成功。

南方cass三角网法和方格网法计算土方量测量工作中经常会遇到计算土方问题,计算两期土方是CASS的特色之一,特别是区域土方平衡施工过程中,或测量了两次结果之后,它能一次性为我们计算出同一区域的填挖方土方量,很是方便。

为了使大家深入了解CASS6.1计算两期土方的方法,提出此问题与大家一起讨论学习。

一般来说,下面三种方法均可以计算两期土方:1、两断面线间土方计算2、DTM法两期土方计算3、方格网土方计算(设计面为三角网)三角网法、方格网法是常用的方法,断面法是提供给甲方的方量依据,一般三种方法的计算差距不会超过2%---5% 。

三角网法计算方量:点击等高线,选建立DTM或图面DTM完善点击建立DTM后会显示:选由图面高程点生成,确定。

此时要注意左下角显示的文字,点击回车键即可。

把区域的边界线选中后,就会自动形成三角网,如图所示:三角网形成后,再点击工程运用中的DTM法计算土方量,选中根据图上三角网,如图所示:选中后就会显示下图:注意左下角的提示:输入平场高度(就是设计深度,一般情况要加上超深0.5m)后回车,方量就会在左下角有显示。

CASS计算土方量的方法(断面法、三角网法、方格网法、两期计算法)

CASS计算土方量的方法(断面法、三角网法、方格网法、两期计算法)

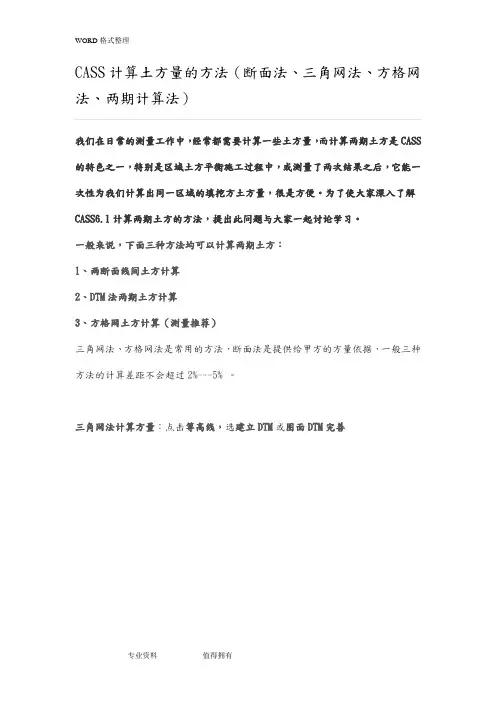

CASS计算土方量的方法(断面法、三角网法、方格网法、两期计算法)我们在日常的测量工作中,经常都需要计算一些土方量,而计算两期土方是CASS 的特色之一,特别是区域土方平衡施工过程中,或测量了两次结果之后,它能一次性为我们计算出同一区域的填挖方土方量,很是方便。

为了使大家深入了解CASS6.1计算两期土方的方法,提出此问题与大家一起讨论学习。

一般来说,下面三种方法均可以计算两期土方:1、两断面线间土方计算2、DTM法两期土方计算3、方格网土方计算(测量推荐)三角网法、方格网法是常用的方法,断面法是提供给甲方的方量依据,一般三种方法的计算差距不会超过2%---5% 。

三角网法计算方量:点击等高线,选建立DTM或图面DTM完善点击建立DTM后会显示:选由图面高程点生成,确定。

此时要注意左下角显示的文字,点击回车键即可。

把区域的边界线选中后,就会自动形成三角网,如图所示:三角网形成后,再点击工程运用中的DTM法计算土方量,选中根据图上三角网,如图所示:选中后就会显示下图:注意左下角的提示:输入平场高度(就是设计深度,一般情况要加上超深0.5m)后回车,方量就会在左下角有显示。

方量计算完成。

方格网法计算方量:方格网法计算方量首先要采点,点击工程运用鼠标向下,选指定点生成数据文件,如图所示:然后就会自动跳出一个窗口,如图所示:先把文件放在自己能够找的道的文件里,如桌面,起好名字,保存即可。

窗口自动关闭后,左下角就会显示指定点:,此时,只要把鼠标放在高程点上左击后,会显示地物代码,代码就是点的行政代码,如边界线就写B,房子就写F,现在采点直接回车即可。

回车后,又会显示高程(0.00),这是后,就需要输入你所用鼠标点击的高程点。

水深要有负号,当然,正的水深就不需要加号了,直接输入就好。

最后会显示的是输入点号(1),这一步,只要直接回车就可以了。

就这样把工作区域的点全部踩完。

重新打开CASS成图软件,点击绘图处理的站高程点如下图:就会弹出一个窗口,如下图:找到刚才保存好的采点文件,并打开它,此时,左下角会显示标记高程点的距离(米):输入2,2米的意思就是点与点之间的距离(直接回车也可)。

cass土方计算方法

cass土方计算方法

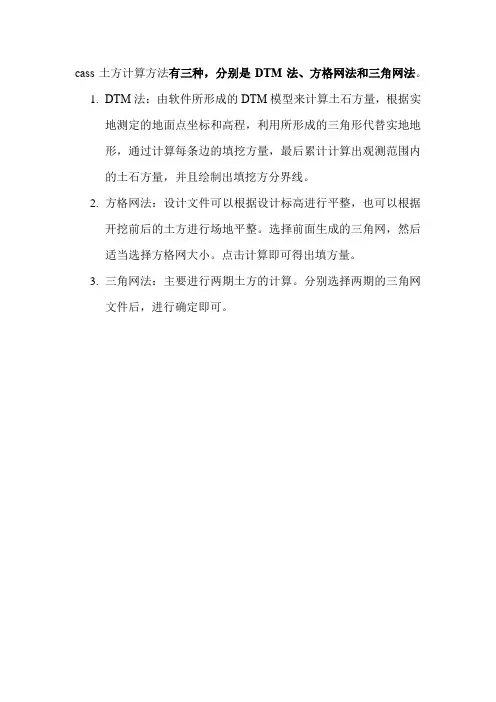

cass土方计算方法有三种,分别是DTM法、方格网法和三角网法。

1.DTM法:由软件所形成的DTM模型来计算土石方量,根据实
地测定的地面点坐标和高程,利用所形成的三角形代替实地地
形,通过计算每条边的填挖方量,最后累计计算出观测范围内
的土石方量,并且绘制出填挖方分界线。

2.方格网法:设计文件可以根据设计标高进行平整,也可以根据
开挖前后的土方进行场地平整。

选择前面生成的三角网,然后
适当选择方格网大小。

点击计算即可得出填方量。

3.三角网法:主要进行两期土方的计算。

分别选择两期的三角网
文件后,进行确定即可。

南方cass三角网法和方格网法计算土方量

南方cass三角网法和方格网法计算土方量

南方cass三角网法和方格网法计算土方量南方Cass三角网法和方格网法是两种常用的土方量计算方法。

下面将详细介绍这两种方法,并比较它们的特点和适用场景。

一、南方Cass三角网法南方Cass三角网法是一种基于三角测量原理的土方量计算方法。

它适用于地形较为复杂、坡度较大的地区,可以较准确地计算土方量。

1.测量和建立三角网首先,需要测量并建立一个三角网。

在测量过程中,需要选择一些具有代表性的地点作为控制点,并测量它们之间的距离和方位角。

然后,利用这些数据,可以计算出其他地点与控制点之间的距离和方位角。

2.插值和计算在建立好三角网之后,需要对要计算土方量的区域进行插值。

插值的目的是根据已知控制点的数据,推算出其他位置的高程值。

常用的插值方法有线性插值和三次样条插值等。

完成插值之后,就可以根据地面高程的变化来计算土方量。

计算公式为:土方量=面积×平均高程差,其中面积为计算区域的面积,平均高程差为计算区域内所有点的高程差的平均值。

二、方格网法方格网法是一种基于等高线法的土方量计算方法。

它适用于地形较为简单、坡度较小的地区,可以快速计算土方量。

1.划分方格网首先,需要将计算区域划分为一系列的小方格。

方格的大小可以根据实际情况来确定,一般情况下,越复杂的地形需要划分的方格越小。

2.绘制等高线在每个小方格内,需要绘制等高线。

等高线的间距可以根据地形的复杂程度来确定,一般情况下,越复杂的地形需要绘制的等高线越密集。

完成等高线的绘制之后,就可以根据等高线的变化来计算土方量。

计算公式为:土方量=面积×平均高程差,其中面积为计算区域的面积,平均高程差为计算区域内所有等高线的高程差的平均值。

三、比较和适用场景南方Cass三角网法和方格网法都是常用的土方量计算方法,它们各有特点和适用场景。

1.精度和准确性南方Cass三角网法在地形较为复杂、坡度较大的地区能够提供较准确的土方量计算结果。

它利用三角测量原理和插值方法,能够较为精确地计算出地面高程的变化,从而计算出土方量。

CASS计算土方量的方法(断面法、三角网法、方格网法、两期计算法)

CASS计算土方量的方法(断面法、三角网法、方格网法、两期计算法)

CASS计算土方量的方法〔断面法、三角网法、方格网法、两期计算法〕我们在日常的测量工作中,经常都需要计算一些土方量,而计算两期土方是CASS的特色之一,特别是区域土方平衡施工过程中,或测量了两次结果之后,它能一次性为我们计算出同一区域的填挖方土方量,很是方便。

为了使大家深入了解CASS6.1计算两期土方的方法,提出此问题与大家一起讨论学习。

一般来说,下面三种方法均可以计算两期土方:1、两断面线间土方计算2、DTM法两期土方计算3、方格网土方计算〔测量推荐〕三角网法、方格网法是常用的方法,断面法是提供应甲方的方量依据,一般三种方法的计算差距不会超过2%---5% 。

三角网法计算方量:点击等高线,选建立DTM或图面DTM完善点击建立DTM后会显示:选由图面高程点生成,确定。

此时要注意左下角显示的文字,点击回车键即可。

把区域的边界线选中后,就会自动形成三角网,如下图:三角网形成后,再点击工程运用中的DTM法计算土方量,选中根据图上三角网,如下图:选中后就会显示下列图:注意左下角的提示:输入平场高度〔就是设计深度,一般情况要加上超深0.5m〕后回车,方量就会在左下角有显示。

方量计算完成。

方格网法计算方量:方格网法计算方量首先要采点,点击工程运用鼠标向下,选指定点生成数据文件,如下图:然后就会自动跳出一个窗口,如下图:先把文件放在自己能够找的道的文件里,如桌面,起好名字,保存即可。

窗口自动关闭后,左下角就会显示指定点:,此时,只要把鼠标放在高程点上左击后,会显示地物代码,代码就是点的行政代码,如边界线就写B,房子就写F,现在采点直接回车即可。

回车后,又会显示高程〔0.00〕,这是后,就需要输入你所用鼠标点击的高程点。

水深要有负号,当然,正的水深就不需要加号了,直接输入就好。

最后会显示的是输入点号〔1〕,这一步,只要直接回车就可以了。

就这样把工作区域的点全部踩完。

重新打开CASS成图软件,点击绘图处理的站高程点如下列图:就会弹出一个窗口,如下列图:找到刚刚保存好的采点文件,并打开它,此时,左下角会显示标记高程点的距离〔米〕:输入2,2米的意思就是点与点之间的距离(直接回车也可)。

南方cass三角网法和方格网法计算土方量

南方cass三角网法和方格网法计算土方量

测量工作中经常会遇到计算土方问题,计算两期土方是CASS的特色之一,特别是区域土方平衡施工过程中,或测量了两次结果之后,它能一次性为我们计算出同一区域的填挖方土方量,很是方便。

为了使大家深入了解CASS6.1计算两期土方的方法,提出此问题与大家一起讨论学习。

一般来说,下面三种方法均可以计算两期土方:1、两断面线间土方计算2、DTM法两期土方计算3、方格网土方计算(设计面为三角网)三角网法、方格网法是常用的方法,断面法是提供给甲方的方量依据,一般三种方法的计算差距不会超过2%---5% 。

三角网法计算方量:点击等高线,选建立DTM或图面DTM完善点击建立DTM后会显示:选由图面高程点生成,确定。

此时要注意左下角显示的文字,点击回车键即可。

把区域的边界线选中后,就会自动形成三角网,如图所示:三角网形成后,再点击工程运用中的DTM法计算土方量,选中根据图上三角网,如图所示:选中后就会显示下图:注意左下角的提示:输入平场高度(就是设计深度,一般情况要加上超深0.5m)后回车,方量就会在左下角有显示。

方量计算完成。

方格网法计算方量:方格网法计算方量首先要采点,点击工程运用鼠标向下,选指定点生成数据文件,如图所示:然后就会自动跳出一个窗口,如图所示:先把文件放在自己能够找的道的文件里,如桌面,起好名字,保存即可。

窗口自动关闭后,左下角就会显示指定点:,此时,只要把鼠标放在高程点上左击后,会显示地物代码,代码就是点的行政代码,如边界线就写B,房子就写F,现在采点直接回车即可。

回车后,又会显示高程(0.00),这是后,就需要输入你所用鼠标点击的高程点。

水深要有负号,当然,正的水深就不需要加号了,直接输入就好。

最后会显示的是输入点号(1),这一步,只要直接回车就可以了。

就这样把工作区域的点全部踩完。

重新打开CASS成图软件,点击绘图处理的站高程点如下图:就会弹出一个窗口,如下图:找到刚才保存好的采点文件,并打开它,此时,左下角会显示标记高程点的距离(米):输入2,2米的意思就是点与点之间的距离(直接回车也可)。

南方Cass三角网法和方格网法计算土方量教程

南方Cass三角网法和方格网法计算土方量教程

指个人与个人之间的借贷,而P2P理财是指以公司为中介机构,把这借贷双方对接起来实现各自的借贷需求。

借款方可以是无抵押贷款或是有抵押贷款。

而中介一般是收取双方或单方的手续费为盈利目的或者是挣钱一定息差为盈利目的的新型理财模式。

目前市场上有很多这类的公司和不同的产品,收益率也不一样,建议你能谨慎的选择一款适合你产品。

本人建议:选择不动产抵押类的P2P理财产品风险相对来说要小一些。

第三个起点:10万起高收益投资理财渠道:P2P固定收益类理财产品通过几年的努力攒钱,用心投资,相信手中也有一笔可观的投资资金。

但是资金来的不容易,仍需谨慎投资。

这一阶段可以购买一些高收益的P2P固定收益类理财产品,在保证资金的基础上能获得更大收益。

如嘉丰瑞德的合作产品“宜盛财富月月盈”,投资资金10万元起,年化收益率9.6%,每月能固定拿到800元,像拿工资一样的发到你卡中,是个不错的理财产品。

10万元放银行就不划算了。

总之,理财就是“倒腾”,千万不能“偷懒”,小钱变大钱,穷人变富人,一步一个脚印,踏踏实实地走好自己的理财之路,你一定会成功。

南方cass三角网法和方格网法计算土方量测量工作中经常会遇到计算土方问题,计算两期土方是CASS的特色之一,特别是区域土方平衡施工过程中,或测量了两次结果之后,它能一次性为我们计算出同一区域的填挖方土方量,很是方便。

为了使大家深入了解CASS6.1计算两期土方的方法,提出此问题与大家一起讨论学习。

一般来说,下面三种方法均可以计算两期土方:1、两断面线间土方计算2、DTM法两期土方计算3、方格网土方计算(设计面为三角网)三角网法、方格网法是常用的方法,断面法是提供给甲方的方量依据,一般三种方法的计算差距不会超过2%---5% 。

三角网法计算方量:点击等高线,选建立DTM或图面DTM完善点击建立DTM后会显示:选由图面高程点生成,确定。

此时要注意左下角显示的文字,点击回车键即可。

把区域的边界线选中后,就会自动形成三角网,如图所示:三角网形成后,再点击工程运用中的DTM法计算土方量,选中根据图上三角网,如图所示:选中后就会显示下图:注意左下角的提示:输入平场高度(就是设计深度,一般情况要加上超深0.5m)后回车,方量就会在左下角有显示。

南方cass8.0三角网法和方格网法计算土方量与总结2

南方cass8.0三角网法和方格网法计算土方量与总结2

测量工作中‎经常会遇到‎计算土方问‎题,计算两期土‎方是CAS‎S的特色之‎一,特别是区域‎土方平衡施‎工过程中,或测量了两‎次结果之后‎,它能一次性‎为我们计算‎出同一区域‎的填挖方土‎方量,很是方便。

为了使大家‎深入了解C‎A SS6.1计算两期‎土方的方法‎,提出此问题‎与大家一起‎讨论学习。

一般来说,下面三种方‎法均可以计‎算两期土方‎:1、两断面线间‎土方计算2、DTM法两‎期土方计算‎3、方格网土方‎计算(设计面为三‎角网)三角网法、方格网法是‎常用的方法‎,断面法是提‎供给甲方的‎方量依据,一般三种方‎法的计算差‎距不会超过‎2%---5% 。

三角网法计‎算方量:点击等高线‎,选建立DT‎M或图面D‎T M完善点击建立D‎T M后会显‎示:选由图面高‎程点生成,确定。

此时要注意‎左下角显示‎的文字,点击回车键‎即可。

把区域的边‎界线选中后‎,就会自动形‎成三角网,如图所示:三角网形成‎后,再点击工程‎运用中的D‎T M法计算‎土方量,选中根据图‎上三角网,如图所示:选中后就会‎显示下图:注意左下角‎的提示:输入平场高‎度(就是设计深‎度,一般情况要‎加上超深0‎.5m)后回车,方量就会在‎左下角有显‎示。

方量计算完‎成。

方格网法计‎算方量:方格网法计‎算方量首先‎要采点,点击工程运‎用鼠标向下‎,选指定点生‎成数据文件‎,如图所示:然后就会自‎动跳出一个‎窗口,如图所示:先把文件放‎在自己能够‎找的道的文‎件里,如桌面,起好名字,保存即可。

窗口自动关‎闭后,左下角就会‎显示指定点‎:,此时,只要把鼠标‎放在高程点‎上左击后,会显示地物‎代码,代码就是点‎的行政代码‎,如边界线就‎写B,房子就写F‎,现在采点直‎接回车即可‎。

回车后,又会显示高‎程(0.00),这是后,就需要输入‎你所用鼠标‎点击的高程‎点。

水深要有负‎号,当然,正的水深就‎不需要加号‎了,直接输入就‎好。

最后会显示‎的是输入点‎号(1),这一步,只要直接回‎车就可以了‎。

CASS计算土方量的方法(断面法、三角网法、方格网法、两期计算法)

CASS计算土方量的方法(断面法、三角网法、方格网法、两期计算法)

CASS计算土方量的方法(断面法、三角网法、方格网法、两期计算法)我们在日常的测量工作中,经常都需要计算一些土方量,而计算两期土方是CASS的特色之一,特别是区域土方平衡施工过程中,或测量了两次结果之后,它能一次性为我们计算出同一区域的填挖方土方量,很是方便。

为了使大家深入了解CASS6.1计算两期土方的方法,提出此问题与大家一起讨论学习。

一般来说,下面三种方法均可以计算两期土方:1、两断面线间土方计算2、DTM法两期土方计算3、方格网土方计算(测量推荐)三角网法、方格网法是常用的方法,断面法是提供给甲方的方量依据,一般三种方法的计算差距不会超过2%---5% 。

三角网法计算方量:点击等高线,选建立DTM或图面DTM完善点击建立DTM后会显示:选由图面高程点生成,确定。

此时要注意左下角显示的文字,点击回车键即可。

把区域的边界线选中后,就会自动形成三角网,如图所示:三角网形成后,再点击工程运用中的DTM法计算土方量,选中根据图上三角网,如图所示:选中后就会显示下图:注意左下角的提示:输入平场高度(就是设计深度,一般情况要加上超深0.5m)后回车,方量就会在左下角有显示。

方量计算完成。

方格网法计算方量:方格网法计算方量首先要采点,点击工程运用鼠标向下,选指定点生成数据文件,如图所示:然后就会自动跳出一个窗口,如图所示:先把文件放在自己能够找的道的文件里,如桌面,起好名字,保存即可。

窗口自动关闭后,左下角就会显示指定点:,此时,只要把鼠标放在高程点上左击后,会显示地物代码,代码就是点的行政代码,如边界线就写B,房子就写F,现在采点直接回车即可。

回车后,又会显示高程(0.00),这是后,就需要输入你所用鼠标点击的高程点。

水深要有负号,当然,正的水深就不需要加号了,直接输入就好。

最后会显示的是输入点号(1),这一步,只要直接回车就可以了。

就这样把工作区域的点全部踩完。

重新打开CASS成图软件,点击绘图处理的站高程点如下图:就会弹出一个窗口,如下图:找到刚才保存好的采点文件,并打开它,此时,左下角会显示标记高程点的距离(米):输入2,2米的意思就是点与点之间的距离(直接回车也可)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

测量工作中经常会遇到计算土方问题,计算两期土方是CASS的特色之一,特别是区域土方平衡施工过程中,或测量了两次结果之后,它能一次性为我们计算出同一区域的填挖方土方量,很是方便。

为了使大家深入了解CASS6.1计算两期土方的方法,提出此问题与大家一起讨论学习。

一般来说,下面三种方法均可以计算两期土方:
1、两断面线间土方计算
2、DTM法两期土方计算
3、方格网土方计算(设计面为三角网)
三角网法、方格网法是常用的方法,断面法是提供给甲方的方量依据,一般三种方法的计算差距不会超过2%---5% 。

三角网法计算方量:点击等高线,选建立DTM或图面DTM完善点击建立DTM后会显示:
选由图面高程点生成,确定。

此时要注意左下角显示的文字,点击回车键即可。

把区域的边界线选中后,就会自动形成三角网,如图所示:
三角网形成后,再点击工程运用中的DTM法计算土方量,选中根据图上三角网,如图所示:
选中后就会显示下图:
注意左下角的提示:输入平场高度(就是设计深度,一般情况要加上超深0.5m)后回车,方量就会在左下角有显示。

方量计算完成。

方格网法计算方量:方格网法计算方量首先要采点,点击工程运用鼠标向下,选指定点生成数据文件,如图所示:
然后就会自动跳出一个窗口,如图所示:
先把文件放在自己能够找的道的文件里,如桌面,起好名字,保存即可。

窗口自动关闭后,左下角就会显示指定点:,此时,只要把鼠标放在高程点上左击后,会显示地物代码,代码就是点的行政代码,如边界线就写B,房子就写F,现在采点直接回车即可。

回车后,又会
显示高程(0.00),这是后,就需要输入你所用鼠标点击的高程点。

水深要有负号,当然,正的水深就不需要加号了,直接输入就好。

最后会显示的是输入点号(1),这一步,只要直接回车就可以了。

就这样把工作区域的点全部踩完。

重新打开CASS成图软件,点击绘图处理的站高程点如下图:
就会弹出一个窗口,如下图:
找到刚才保存好的采点文件,并打开它,此时,左下角会显示标记高程点的距离(米):输入2,2米的意思就是点与点之间的距离(直接回车也可)。

回车后就会显示出水深点,然后到原图把图纸范围用带基点复制过来,用多段线闭合,点击工程运用中的方格网法计算,如
下图:
左下角会显示选择计算区域边界线。

按照下图把这个窗口填好。

目标高程就是设计深度,方格宽度5米。

确定后,电脑会自动计算,在左下角会有显示方量。

如下图:
但是此时看不到图纸,很简单。

只要在左下角命令栏中输入:ZOOM 回车后在输入E后回车就会有显示。

如下图:
到现在方格网法计算方量以算完。
