光纤活动连接器技术规范

光纤活动连接器技术规范引言：光纤连接器是光纤通信领域中非常重要的组件之一、它用于连接光纤之间的传输介质，因此其性能和质量直接影响着整个光纤传输系统的稳定性和可靠性。

本文将对光纤活动连接器的技术规范进行详细阐述，包括连接器类型、连接器规格、连接器插入损耗、插拔次数、连接器接头、连接器保护套件等方面。

通过规范连接器的设计和制造，可以提高光纤传输系统的性能以及可维护性。

一、连接器类型光纤连接器根据接口类型可以分为SC、FC、LC、ST等不同类型的连接器。

根据连接方式，可以分为活动连接器和固定连接器。

本文主要针对活动连接器进行规范。

二、连接器规格1.外部尺寸：光纤连接器的外部尺寸需符合国际标准要求，并能与光纤设备接口完全兼容。

2.材质选择：连接器外壳材料应选用高强度、耐腐蚀、抗负载能力强的材质，如不锈钢、铝合金等。

内部结构的材质应选用低损耗、低折射率的材质，如陶瓷或高质量的光纤陶瓷套件。

3.连接器锁定：连接器应具备防松动设计，确保在振动环境下保持连接的稳定性，同时易于插拔操作。

三、连接器插入损耗连接器的插入损耗是衡量连接器性能的重要指标，其要求如下：1.连接器的插入损耗应控制在最低限度内，国际标准要求插入损耗不超过0.5dB。

2.连接器的插入损耗应在使用寿命内保持在合理范围内，寿命内损耗增加不超过0.2dB。

3.光纤连接器在不同波长下的插入损耗应具备一致性，波长变化对插入损耗的影响应控制在合理范围内。

四、插拔次数连接器的插拔次数直接影响到系统的可靠性和使用寿命，其要求如下：1.国际标准规定，活动连接器的插拔性能应满足至少1000次插拔的要求。

2.连接器的插拔性能应在使用寿命内保持良好，插拔次数增加时插入损耗的增加应控制在合理范围内。

五、连接器接头连接器接头是连接光纤的关键部分，其要求如下：1.连接器接头应采用优质光纤，确保最小的插入损耗和最大的传输性能。

2.连接器接头的端面应保持光滑、无划伤、无污染，端面质量应符合国际标准的要求。

光纤活动连接器作业指导书

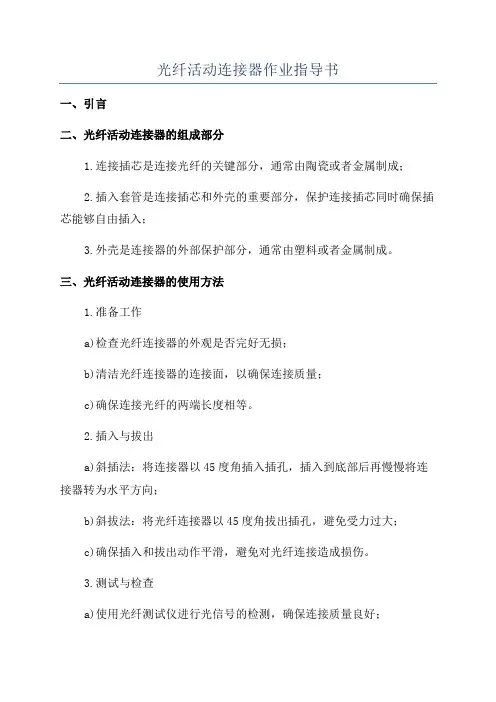

光纤活动连接器作业指导书
一、引言
二、光纤活动连接器的组成部分
1.连接插芯是连接光纤的关键部分，通常由陶瓷或者金属制成；
2.插入套管是连接插芯和外壳的重要部分，保护连接插芯同时确保插芯能够自由插入；
3.外壳是连接器的外部保护部分，通常由塑料或者金属制成。

三、光纤活动连接器的使用方法
1.准备工作
a)检查光纤连接器的外观是否完好无损；
b)清洁光纤连接器的连接面，以确保连接质量；
c)确保连接光纤的两端长度相等。

2.插入与拔出
a)斜插法：将连接器以45度角插入插孔，插入到底部后再慢慢将连接器转为水平方向；
b)斜拔法：将光纤连接器以45度角拔出插孔，避免受力过大；
c)确保插入和拔出动作平滑，避免对光纤连接造成损伤。

3.测试与检查
a)使用光纤测试仪进行光信号的检测，确保连接质量良好；
b)检查连接器的外观是否干净，无损伤。

四、光纤活动连接器的注意事项
1.避免连接插芯与外壳相碰撞，以防损坏连接器；
2.注意防尘，避免灰尘进入连接器，影响连接质量；
3.注意温度和湿度的变化，避免过高或过低的环境对连接器造成损害；
4.当连接器长时间不使用时，应将其保护好，避免外界因素的侵害；
5.定期对连接器进行清洁和维护，以确保连接质量。

五、结尾内容
编写人：（姓名）
日期：（日期）。

光纤活动连接器工艺规程

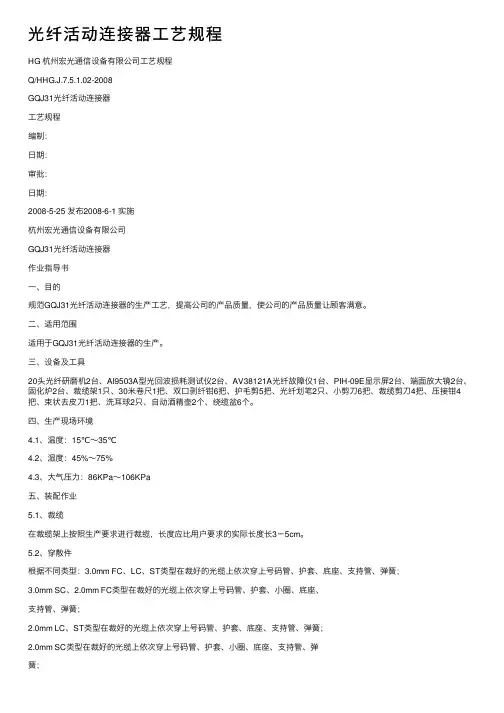

光纤活动连接器⼯艺规程HG 杭州宏光通信设备有限公司⼯艺规程Q/HHG.J.7.5.1.02-2008GQJ31光纤活动连接器⼯艺规程编制：⽇期：审批：⽇期：2008-5-25 发布2008-6-1 实施杭州宏光通信设备有限公司GQJ31光纤活动连接器作业指导书⼀、⽬的规范GQJ31光纤活动连接器的⽣产⼯艺，提⾼公司的产品质量，使公司的产品质量让顾客满意。

⼆、适⽤范围适⽤于GQJ31光纤活动连接器的⽣产。

三、设备及⼯具20头光纤研磨机2台、AI9503A型光回波损耗测试仪2台、AV38121A光纤故障仪1台、PIH-09E显⽰屏2台、端⾯放⼤镜2台、固化炉2台、裁缆架1只、30⽶卷尺1把、双⼝剥纤钳6把、护⽑剪5把、光纤划笔2只、⼩剪⼑6把、裁缆剪⼑4把、压接钳4把、束状去⽪⼑1把、洗⽿球2只、⾃动酒精壶2个、绕缆盆6个。

四、⽣产现场环境4.1、温度：15℃～35℃4.2、湿度：45%～75%4.3、⼤⽓压⼒：86KPa～106KPa五、装配作业5.1、裁缆在裁缆架上按照⽣产要求进⾏裁缆，长度应⽐⽤户要求的实际长度长3－5cm。

5.2、穿散件根据不同类型：3.0mm FC、LC、ST类型在裁好的光缆上依次穿上号码管、护套、底座、⽀持管、弹簧；3.0mm SC、2.0mm FC类型在裁好的光缆上依次穿上号码管、护套、⼩圈、底座、⽀持管、弹簧；2.0mm LC、ST类型在裁好的光缆上依次穿上号码管、护套、底座、⽀持管、弹簧；2.0mm SC类型在裁好的光缆上依次穿上号码管、护套、⼩圈、底座、⽀持管、弹簧；0.9束状类型在裁好的光缆上依次穿上⽀持管、弹簧；5.3、剥纤严格按照尺⼨剥纤， PC和APC型号PVC30mm、护⽑7mm、缓冲层11mm、裸纤12mm、黄⽪剪开10mm；FC/PC、LC/PC、ST/PC PVC23mm、缓冲层11mm、裸纤12mm、黄⽪剪开10mm；5.4、注胶5.4.1、⽤针筒准确抽出所需353ND胶量；黄⾊胶/⽩⾊胶=1:105.4.2、将353ND胶在不⼲胶背⾯按黄⾊胶/⽩⾊胶=1:10充分混合。

光纤活动连接器技术及指标要求

光纤活动连接器技术及指标要求一、引言光纤活动连接器，俗称活接头，国际电信联盟（ITU）建议将其定义为“用以稳定地，但并不是永久地连接两根或多根光纤的无源组件”。

主要用于实现系统中设备间、设备与仪表间、设备与光纤间以及光纤与光纤间的非永久性固定连接，是光纤通信系统中不可缺少的无源器件。

正是由于连接器的使用，使得光通道间的可拆式连接成为可能，从而为光纤提供了测试入口，方便了光系统的调测与维护；又为网路管理提供了媒介，使光系统的转接调度更加灵活。

由于光纤活动连接器在光纤通信系统中具有如此重要的作用，因此各国的厂家对此投入了大量的人力、物力，进行了积极和深入的研究，研制开发出了多种光纤活动连接器，现已广泛地应用于各类光纤通信系统中。

二、光纤活动连接器的一般特征大多数的光纤活动连接器是由三个部分组成的：两个配合插头和一个耦合管。

两个插头装进两根光纤尾端；耦合管起对准套管的作用。

另外，耦合管多配有金属或非金属法兰，以便于连接器的安装固定。

光纤活动连接器的对准方式有两种：用精密组件对准和主动对准。

高精密组件对准方式是最常用的方式，这种方法是将光纤穿入并固定在插头的支撑套管中，将对接端口进行打磨或抛光处理后，在套筒耦合管中实现对准。

插头的支撑套管采用不锈钢、镶嵌玻璃或陶瓷的不锈钢、陶瓷套管、铸模玻璃纤维塑料等材料制作。

插头的对接端进行研磨处理，另一端通常采用弯曲限制构件来支撑光纤或光纤软线以释放应力。

耦合对准用的套筒一般是由陶瓷、玻璃纤维增强塑料（FRP）或金属等材料制成的两半合成的、紧固的圆筒形构件做成的。

为使光纤对得准，这种类型的连接器对插头和套筒耦合组件的加工精度要求很高，需采用超高精密铸模或机械加工工艺制作。

这一类光纤活动连接器的介入损耗在（0.18～3.0）dB范围内。

主动对准连接器对组件的精度要求较低，可按低成本的普通工艺制造。

但在装配时需采用光学仪表（显微镜、可见光源等）辅助调节，以对准纤芯。

为获得较低的插入损耗和较高的回波损耗，还需使用折射率匹配材料。

光纤活动连接器检规

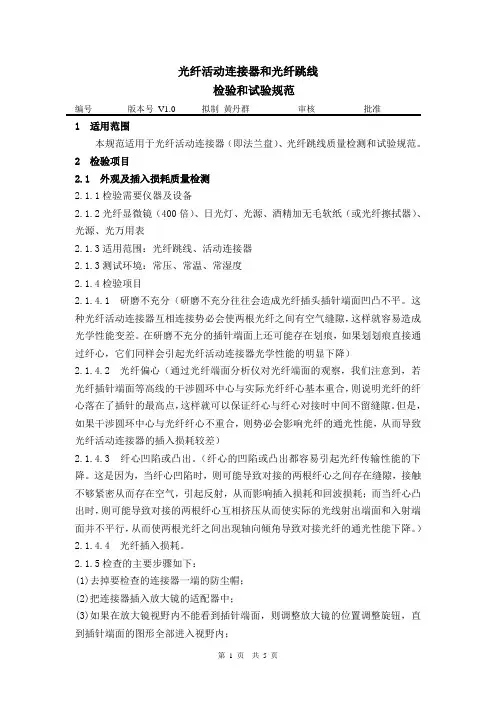

光纤活动连接器和光纤跳线检验和试验规范编号版本号V1.0 拟制黄丹群审核批准1 适用范围本规范适用于光纤活动连接器（即法兰盘）、光纤跳线质量检测和试验规范。

2 检验项目2.1 外观及插入损耗质量检测2.1.1检验需要仪器及设备2.1.2光纤显微镜（400倍）、日光灯、光源、酒精加无毛软纸（或光纤擦拭器）、光源、光万用表2.1.3适用范围：光纤跳线、活动连接器2.1.3测试环境：常压、常温、常湿度2.1.4检验项目2.1.4.1 研磨不充分（研磨不充分往往会造成光纤插头插针端面凹凸不平。

这种光纤活动连接器互相连接势必会使两根光纤之间有空气缝隙，这样就容易造成光学性能变差。

在研磨不充分的插针端面上还可能存在划痕，如果划划痕直接通过纤心，它们同样会引起光纤活动连接器光学性能的明显下降）2.1.4.2 光纤偏心（通过光纤端面分析仪对光纤端面的观察，我们注意到，若光纤插针端面等高线的干涉圆环中心与实际光纤纤心基本重合，则说明光纤的纤心落在了插针的最高点，这样就可以保证纤心与纤心对接时中间不留缝隙。

但是，如果干涉圆环中心与光纤纤心不重合，则势必会影响光纤的通光性能，从而导致光纤活动连接器的插入损耗较差）2.1.4.3 纤心凹陷或凸出。

（纤心的凹陷或凸出都容易引起光纤传输性能的下降。

这是因为，当纤心凹陷时，则可能导致对接的两根纤心之间存在缝隙，接触不够紧密从而存在空气，引起反射，从而影响插入损耗和回波损耗；而当纤心凸出时，则可能导致对接的两根纤心互相挤压从而使实际的光线射出端面和入射端面并不平行，从而使两根光纤之间出现轴向倾角导致对接光纤的通光性能下降。

）2.1.4.4 光纤插入损耗。

2.1.5检查的主要步骤如下：(1)去掉要检查的连接器一端的防尘帽；(2)把连接器插入放大镜的适配器中；(3)如果在放大镜视野内不能看到插针端面，则调整放大镜的位置调整旋钮，直到插针端面的图形全部进入视野内；(4)调整放大镜的焦距到合适位置，使得插针的端面图形达到最清晰；(5)检查插针端面，对于研磨效果很好的连接器。

光纤连接器的一般结构

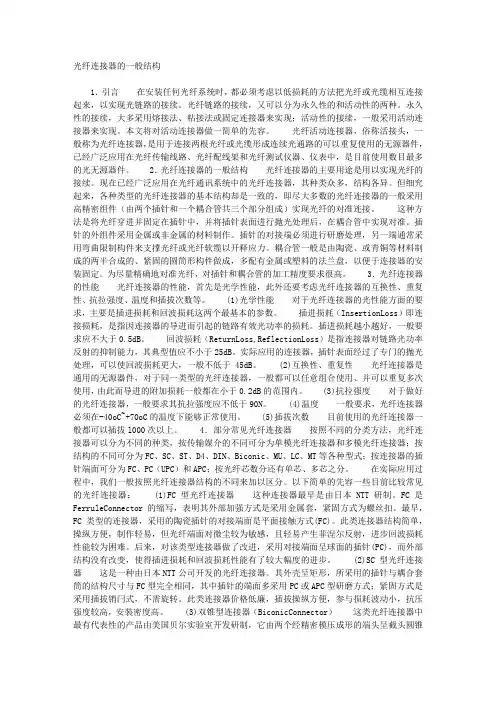

光纤连接器的一般结构1．引言在安装任何光纤系统时，都必须考虑以低损耗的方法把光纤或光缆相互连接起来，以实现光链路的接续。

光纤链路的接续，又可以分为永久性的和活动性的两种。

永久性的接续，大多采用熔接法、粘接法或固定连接器来实现；活动性的接续，一般采用活动连接器来实现。

本文将对活动连接器做一简单的先容。

光纤活动连接器，俗称活接头，一般称为光纤连接器，是用于连接两根光纤或光缆形成连续光通路的可以重复使用的无源器件，已经广泛应用在光纤传输线路、光纤配线架和光纤测试仪器、仪表中，是目前使用数目最多的光无源器件。

2．光纤连接器的一般结构光纤连接器的主要用途是用以实现光纤的接续。

现在已经广泛应用在光纤通讯系统中的光纤连接器，其种类众多，结构各异。

但细究起来，各种类型的光纤连接器的基本结构却是一致的，即尽大多数的光纤连接器的一般采用高精密组件（由两个插针和一个耦合管共三个部分组成）实现光纤的对准连接。

这种方法是将光纤穿进并固定在插针中，并将插针表面进行抛光处理后，在耦合管中实现对准。

插针的外组件采用金属或非金属的材料制作。

插针的对接端必须进行研磨处理，另一端通常采用弯曲限制构件来支撑光纤或光纤软缆以开释应力。

耦合管一般是由陶瓷、或青铜等材料制成的两半合成的、紧固的圆筒形构件做成，多配有金属或塑料的法兰盘，以便于连接器的安装固定。

为尽量精确地对准光纤，对插针和耦合管的加工精度要求很高。

3．光纤连接器的性能光纤连接器的性能，首先是光学性能，此外还要考虑光纤连接器的互换性、重复性、抗拉强度、温度和插拔次数等。

(1)光学性能对于光纤连接器的光性能方面的要求，主要是插进损耗和回波损耗这两个最基本的参数。

插进损耗（InsertionLoss）即连接损耗，是指因连接器的导进而引起的链路有效光功率的损耗。

插进损耗越小越好，一般要求应不大于0.5dB。

回波损耗（ReturnLoss,ReflectionLoss）是指连接器对链路光功率反射的抑制能力，其典型值应不小于25dB。

光纤活动连接器常见问题及分析

光纤活动连接器常见问题及分析近几年来，光通信在世界范围内得到飞速发展，光通信的触角也不断从骨干网向非骨干网及接入网中延伸。

与此同时，作为光通信中不可缺少的连接部件-----光纤活动连接器，也随着光通信的发展而得到更加广泛的应用。

因此，光纤活动连接器质量问题也越来越引起了相关部门的重视，在信息产业部信科(1999)68号的发文中向各相关检验中心发布了《单模光纤活动连接器进网质量检验实施细则》,通过这几年的进网检验，光纤活动连接器的产品质量得到了普遍的提高，但是，由于光纤活动连接器的生产受到技术及设备的局限性，因此不可避免仍然存在一些问题，本文就目前光纤活动连接器进网检验的现状及进网检验中所发现的一些问题进行归纳和分析。

一、光纤活动连接器进网检验中较常出现的一些问题光纤活动连接器在1999年开始进行进网质量检验以来，光纤活动连接器的产品质量在稳步提高。

在此之前，光纤活动连接器的质量很不稳定，有不少检验项目都在不同程度存在一些问题，如常态的插入损耗过高或回波损耗过低；重复性差别较大，稳定性不好；机械耐久性差，经过多次插拔，插入损耗和回波损耗的测试值明显变差；耐环境试验差，经过高温试验或盐雾的环境试验后，连接器外观明显出现不应有的一些问题等等。

但随着这几年技术和设备的改善，进网检验的光纤活动连接器出现的问题比以前的要少多了。

在此就目前进网检验中仍然较为常见的问题作一下阐述和分析。

1．光纤活动连接器的光学指标在光纤活动连接器的进网检验中，光学性能方面出现的主要问题是插入损耗和回波损耗无法达到细则中规定的要求。

为了说明这个问题，首先把细则中对光纤连接器的光学性能方面的技术要求在这里详细介绍一下，表1是细则中规定的详细技术指标要求。

这些技术要求与标准中的技术要求大部分是一致的，但也有一点小小的区别，主要区别是，标准中规定的插入损耗要求一般为≤0.5dB，而在进网检验细则中要求为PC型≤0.2dB，而APC型≤0.3dB。

(整理)光纤光缆活动连接器的基本结构及光纤熔接机的种类.

光纤光缆活动连接器基本上是采用某种机械和光学结构，使两根光纤的纤芯对准，保证90%以上的光能够通过，目前有代表性并且正在使用的有以下几种。

1.套管结构这种连接器由插针和套筒组成。

插针为一精密套管，光纤固定在插针里面。

套筒也是一个加工精密的套管(有开口和不开口两种)，两个插针在套筒中对接并保证两根光纤的对准。

其原理是：当插针的外同轴度、插针的外圆柱面和端面以及套筒的内孔加工得非常精密时，两根插针在套筒中对接，就实现了两根光纤对准。

由于这种结构设计合理，加工技术能够达到要求的精度，因而得到了广泛应用。

FC，SC等型号的连接器均采用这种结构。

2.双锥结构这种连接器的特点是利用锥面定位。

插针的外端面加工成圆锥面，基座的内孔也加工成双圆锥面。

两个插针插入基座的内孔实现纤芯的对接。

插针和基座的加工精度极高，锥面与锥面的结合既要保证纤芯的对准，还要保汪光纤端面问的间距恰好符合要求。

它的捕针和基座采用聚合物压成型，精度和一致性都很好。

这种结构由AT&T创赢和采用。

3. v形槽结构它的对中原理是将两个插针放人V形槽基座中，再用盖板将插针压紧，使纤芯对准。

这种结构可以达到较高的精度。

其缺点是结构复杂，零件数量多，除荷兰菲利浦公司之外，其他国家不采用。

4. 球面定心结构这种结构由两部分组成，一部分是装有精密钢球的基座，另一部分是装有圆锥面(相当于车灯的反光镜)的插针。

钢球开有一个通孔，通7L的内径比插针的外径大。

当两根插针插入基座时，球面与锥面接合将纤芯对准，并保证纤芯之间的问距控制在要求的范围内，这种设计思想是巧妙的。

fH零件形状复杂，加工调整难度大。

目前只有法国采用这种结构。

5. 透镜耦合结构透镜耦合又称远场耦合，它分为球透镜耦合和自聚焦透镜耦合两种。

这种结构利用透镜来实现光纤的对中。

用透镜将一根光纤的出射光变成平行光，再由另一透镜将平行光聚焦导人到另一光纤中去。

其优点是降低了对机械加工的精度要求，使耦合更容易实现。

光纤连接器的功能、结构与特性介绍

光纤连接器的功能、结构与特性介绍
光纤连接器分为光纤固定连接器，即中继段之间进行固定连接，固定接头的方法有熔接法、V 形槽法、毛细管法、套管法等。光纤活动连接器，俗称活接头，一般称为光纤连接器，是光纤线路与设备之间的可拆卸连接。光纤活动连接器及适配器的功能（1）可形成连续光路（2）可重复装卸（3）可与有源或无源器件进行活动连接（4）可与系统和仪表进行活动连接广泛应用于长途干线网、城域网、接入网、光纤 CATV 网、光纤数据
= -10Log —后向反射光功率 —输入光功率回波损耗越大越好，以减少反射光对光源和系统的影响。实际应用的连接器，插针表面经过了专门的抛光处理，可以使回波损耗更大，一般不低于 45dB。 3）重复性是指光纤（缆）活动连接器多次插拔后插入损耗的变化，用 dB 表示。 4）互换性是指连接器各部件互换时插入损耗的变化，也用 dB 表示。这两项指标可
以考核连接器结构设计和加工工艺的合理性，也是表明连接器实用化的重要指标。 5）机械性能光纤连接器的机械性能包括轴向保持强度、端接保持力、连接和分离力 (力矩)、撞击、扭转、光缆保持力、抗挤压、外部弯曲力矩、振动、冲击、静态负荷等，对于各种光纤连接器使用情况的不同，要求的重点不同。机械耐久性是指光纤连接器正常使用情况下的插拔次数，目前使用的光纤连接器一般都可以插拔 l000 次以上。 6）环境性能环境性能主要有：高温、温度冲击、潮湿、砂尘、臭氧暴露、腐蚀(盐雾)、易燃性等。
1）插入损耗指光纤中的光信号通过连接器后，其输出光功率相对输入光功率的比率的分贝数，其表达式为： IL = -10Log 其中 —输出端光功率 —输入端光功率插入损耗越小越好，一般要求应不大于 0.3dB。对于多模光纤连接器来讲，注入的光功率应经过稳模器，滤去高次模，使光纤中的模式为稳态分布，测试的损耗比较准确。 2）回波损耗，即后向反射损耗。它是指在光纤连接处，后向反射光相对输入光的比率的分贝数，其表达式为

光缆预制成端产品介绍

二、光纤活动连接器类型
2.5. LC型光纤连接器
01 LC型连接器是由朗讯公司设计开发的一种小型连接器； 02 采用插拔式锁紧结构，外壳为矩形，用工程塑料制成，带有按压键； 03 插针体为外径1.25mm的精密陶瓷，其所采用的插针和套筒的尺寸为普通SC、FC等所用尺寸的一半，
大大提高了连接器在光配线架中的密度；
04 通常情况下，LC连接器是以双芯连接器的形式使用，但需要时也可分开两个单芯连接器； 05 目前，在单模SFP方面，LC类型的连接器实际已经占据了主导地位，在多模方面的应用也增长迅速连接器。
二、光纤活动连接器类型
2.6. MU型光纤连接器
01 MU型连接器是日本NTT公司开发的一种小型连接器，采用如SC型连接器那样的插入锁紧结构，外壳与SC型连接器相似； 0 外径为1.25mm的陶瓷插芯，尺寸要小，截面尺寸为9*6mm²； 203 SC型连接器的截面尺寸为13*10mm2，因此与SC型连接器相比，它可大大提高安装密度；
➢ 数据中心预制光缆产品
➢ 集成商设备组件（FTTA 、防鼠、防雷、防水光缆组件）
三、预制成端光缆产品介绍
3.2.布线用预制成端皮线、铠装光缆跳线、隐形跳线
隐形跳线
预制成端皮线缆
主要应用：空间位置比较紧张的布线，可用于明线或短距离的管道敷设
铠装光缆跳线
主要应用：适合于移动的、保护要求更高的场合，一般用作墙面插座到桌面光纤用户终端之间的活动跳线。
三、预制成端光缆产品介绍
3.4.数据中心预制光缆产品
中兴通讯供应拉远组件产品。大唐移动供应拉远组件产品，为适应户外应用，还特别为拉远组件主要用于FTTA光纤客户提供PDLC防水头组件、到塔，一端是RRU，另一端是防鼠组件及防鼠防雷组件。 BBU，或者两端都是RRU。分

国家标准GB_FC型单模光纤光缆活动连接器

卜一止二一币｛
图９
ｄ．连接器的插入损耗ａ按公式（１）计算
ａ＝一ｌｏｌｇＰｒ，（ｄ．＿匕、）
厂。
（１）
ｅ．每对连接器测试次数为３次，其插入损耗取３次算术平均值，指标应符合３．２．１条要求。
注：① 为保证高价模不影响测试，在接光源的插头尾纤上打一个小圈。 ② 光源的波长（包括总的谱线宽度）必须比光纤的截止波长长。 ③ 为减少测量误差，临时接点的接头损耗控制在０．５ｄＢ以内；测量Ｐ；及Ｐ。时，须用同一个适配器，光纤切断端面要平整、光滑并与光纤轴线垂直，使其趋向某一稳定值。
插针体外径不圆度：＜０．５ＪＡＭ；
纤芯与插针圆柱体的同轴度；＜０．５ｐｍ；角对中误差：＜０．５０，
标准插头的图形和尺寸见图５及表４内数据。
图５标准插头
表４
标记
最小值
尺寸，ｍｍ
最大值
￥Ａ
２．４９８５
２．４９９５
声Ｒ
４．４０
４．４３
犷
５．９５
」
６．０
Ｄ
２．９
Ｅ
３．７５
４９０
半正弦波
１１
９８１
半正弦波
６
４９００
半正弦波
１
ｂ．方法
任选一种条件作试验，试样放在冲击台上并应在Ｘ，Ｙ两个相互垂直的每一方向上承受冲击，每个
（２）转接器销口的最小矩形周长由Ｋ和Ｆ的尺寸决定。
３．４标准连接器标准连接器是一个精密制造的连接器，它包括标准插头和转接器，用作测量连接器的光学性能。因
此它的尺寸公差要求高。３．４．１标准插头

光纤活动连接器第3部分

YD/T 1272.3-2005 光纤活动连接器第3部分：SC型11范围本部分对SC型光纤活动连接器簇进行定义和分类；规定了各类接口的图形、配合尺寸；规定了SC型光纤连接器簇的光学性能、标准连接器和胶合材料的要求；规定了试验方法及质量评定程序；规定了标志、包装、运输及贮存要求。

本部分适用于SC型光纤活动连接器簇产品。

2规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。

凡是注日期的引用文件．其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。

然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本适用于本部分。

凡是不注日期的引用文件，其最新版本适用于本部分。

GB 2421-1999 电工电子产品基本环境试验第1部分：总则GB 2828.1-2003 计数抽样试验程序第1部分：按接收质量限( AQL)检索的逐批检验抽样计划YD∕T 117-2001 全光纤型分支器件技术条件3术语和定义下列术语和定义适用于本部分。

3.1SC型光纤活动连接器Type SC optical fiber connectorSC型连接器是一种以单芯插头和适配器为基础组成的插拔式连接器。

它的特点是采用矩形结构及弹性卡子锁紧机构，包括一个耦合销键和一个加在光轴方向上具有弹性的插针。

插针典型外径标称值为2.500ram;插头具有一个插入式开关，该开关可以用作定位和连接器与配接元件之间相关位置的限位。

连接器的光对中装置是刚性内孔或弹性套筒。

尾纤使用单模光纤连接器的称为SC型单模光纤活动连接器，尾纤使用多模光纤连接器称为SC 型多模光纤活动连接器；插针端面为球面的光连接器称为SC/PC型光纤活动连接器，插针端面为斜角球面的光纤连接器称为SC/APC型光纤活动连接器。

3.2标准插头、适配器reference plug、adapter供测量用的精密制造或精选的插头、适配器。

3.3配合面尺寸mating face dimensions确定一套光纤连接器元件之间接插配合的零部件尺寸。

常见光纤连接器介绍（ＰＤＦ）

1．光纤接头各种符号的定义：1）FC：常见的圆形，带螺纹光纤接头2）ST：卡接时式圆形光纤接头3）SC：方形光纤接头4）PC：微凸球面研磨抛光5）APC：呈 8 度角并作微凸球面研磨抛光2．常见光纤连接器：1）FC/FC：前一个FC 是Ferrule Connector 的缩写，表明其外部加强件是采用金属套，紧固方式为螺丝扣；后一个FC 表明接头的对接方式为平面对接。

光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗较为困难。

2）FC/PC:前一个FC 是Ferrule Connector 的缩写。

PC 是PhysicalConnection 的缩写，表明其对接端面是物理接触，即端面呈凸面拱型结构。

如图：3）SC/PC：其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸和 FC型完全相同，其中插针的端面多采用 PC 或 APC 型研磨方式；紧固方式是采用插拔销闩式，不需旋转。

此类连接器插拔操作方便，插入损耗波动小，抗压强度较高，安装密度高。

如：4）ST/PC：ST 型光纤跳线由两个高精度金属连接器和光缆组成。

连接器外部件为精密金属件，包含推拉旋转式卡口卡紧机构。

此类连接器插拔操作方便，插入损耗波动小，抗压强度较高。

如：5）FC/APC：光纤活动连接器的端面接触方式有多种方式，即 PC、UPC、APC 等方式。

APC 光纤跳线即斜 8 度;研磨用插芯（（Angled PC Optical Connectors）这是精工技研发明的插芯形状，被认定为世界标准。

可以配上 FC、SC、LC 等等外部件。

相比较 UPC或 PC 型，有较低的插入损耗和高的回波损耗。

如：6）LC/PC：LC 型连接器是著名 Bell（贝尔）研究所研究开发出来的，采用操作方便的模块化插孔（RJ）闩锁机理制成。

如：7）SC/APC：光纤活动连接器的端面接触方式有多种方式，即 PC、UPC、APC 等方式。

光纤活动连接器结构和分类

光纤活动连接器是用于光纤通信系统中连接光纤的一种设备。

它们通过不同的结构和分类来满足不同的需求。

以下是一些常见的光纤活动连接器结构和分类：结构：SC（Subscriber Connector）连接器：结构紧凑，易于插拔。

使用推-拉锁定机制。

常用于单模和多模光纤。

LC（Lucent Connector）连接器：小型连接器，适用于高密度环境。

使用推-拉锁定机制。

常用于数据中心和企业网络。

ST（Straight Tip）连接器：使用旋转锁定机制。

常用于多模光纤通信系统。

FC（Fiber Connector）连接器：使用螺纹锁定机制。

通常用于单模光纤连接。

MTP/MPO（Multi-Fiber Push-On/Pull-Off）连接器：用于多模光纤系统，支持多个光纤的连接。

适用于高密度连接，例如数据中心。

MT-RJ（Mechanical Transfer Registered Jack）连接器：整合了两根光纤的连接器，一个用于发送，一个用于接收。

结构紧凑，适用于高密度环境。

分类：单模（Single Mode）连接器：用于传输单一光模式，适用于较长距离通信。

通常具有较小的芯径。

多模（Multimode）连接器：用于传输多个光模式，适用于短距离通信。

通常具有较大的芯径。

PC（Physical Contact）连接器：光纤末端经过抛光处理，提供较小的插入损耗。

UPC（Ultra Physical Contact）连接器：比PC连接器的插入损耗更小。

APC（Angled Physical Contact）连接器：光纤末端经过倾斜抛光处理，提供更低的反射损耗。

Angled MTP/MPO：在MTP/MPO连接器上应用倾斜抛光，以减小光纤之间的反射。

Pre-terminated连接器：在工厂预先组装好的连接器，以便在现场迅速安装。

以上是一些常见的光纤活动连接器的结构和分类。

在选择连接器时，需要根据具体应用的要求、系统性能和预算等因素进行考虑。

光纤活动连接器标准

光纤活动连接器标准光纤活动连接器是一种用于光纤通信系统中连接光纤的重要组件，其质量和性能直接影响着整个光纤通信系统的稳定性和可靠性。

为了确保光纤活动连接器的质量和性能达到国际标准，各国纷纷制定了一系列的光纤活动连接器标准，以规范其设计、制造、测试和使用。

首先，光纤活动连接器的标准主要包括了其物理尺寸和结构的要求。

这些要求通常包括连接器的外形尺寸、连接方式、接口类型、插拔次数、耐久性等方面的规定。

例如，国际标准ISO/IEC 11801就规定了光纤连接器的外形尺寸和接口类型，以确保不同厂家生产的光纤设备能够相互兼容，从而提高了整个光纤通信系统的灵活性和可扩展性。

其次，光纤活动连接器的标准还包括了其光学性能的要求。

这些要求通常包括了连接器的插损、回波损耗、插拔损耗、耦合损耗等光学参数的限制。

例如，国际标准IEC 61753就规定了光纤连接器在不同波长下的光学性能要求，以确保连接器在不同光信号传输条件下能够稳定传输数据，从而提高了整个光纤通信系统的传输质量和可靠性。

此外，光纤活动连接器的标准还包括了其机械性能的要求。

这些要求通常包括了连接器的耐久性、抗震性、抗振动性、抗污染性等机械参数的限制。

例如，国际标准IEC 61754就规定了光纤连接器在不同环境条件下的机械性能要求，以确保连接器能够在恶劣的环境条件下稳定工作，从而提高了整个光纤通信系统的可靠性和稳定性。

总的来说，光纤活动连接器标准的制定对于推动光纤通信技术的发展和应用起到了至关重要的作用。

只有通过制定严格的标准，规范光纤活动连接器的设计、制造、测试和使用，才能够确保光纤通信系统的质量和性能达到国际水平，从而更好地满足人们对于高速、大容量、长距离、安全可靠的通信需求。

因此，各国应当加强合作，共同制定和遵守光纤活动连接器的标准，推动光纤通信技术的发展，为人类社会的信息化进程做出更大的贡献。

光纤活动连接器技术规范书

光纤活动连接器技术规范书目录一、概述 (4)二、LC型光纤活动连接器技术要求 (5)1 技术要求 (5)1.1 分类 (5)1.2 接口装置图形、配合尺寸 (5)1.3 标准连接器 (14)1.4 材料 (14)1.5 连接器的光学性能 (15)1.6 安全 (15)2 质量评定 (15)3 测试和实验 (15)三、MT-RJ型光纤活动连接器技术要求 (16)1 技术要求 (16)1.1 分类 (16)1.2 MT－RJ接口装置图形 (16)1.3 MT－RJ适配器接口 (21)1.4 MT－RJ连接器的光学性能 (23)1.5 材料 (24)2 质量评定 (24)3 测试和实验 (24)四、SC光纤活动连接器技术要求 (25)1 技术要求 (25)1.1 分类 (25)1.2 接口图形、配合尺寸 (25)1.3 标准连接器 (35)1.4 材料 (35)1.5 连接器的光学性能 (35)1.6 安全 (36)2 质量评定 (36)3 测试和实验 (36)五、FC型光纤活动连接器技术要求 (37)1 技术要求 (37)1.1 分类 (37)1.2 接口图形、配合尺寸 (37)1.3 标准连接器 (47)1.4 材料 (47)1.5 连接器的光学性能 (47)1.6 安全 (48)2 质量评定 (48)3 测试和实验 (48)六、MU型单模光纤活动连接器技术要求 (49)1 技术要求 (49)1.1 分类 (49)1.2 接口装置图形、配合尺寸 (49)1.3 标准连接器 (57)1.4 材料 (58)1.5 连接器的光学性能 (58)1.6 安全 (58)2 质量评定 (58)3 测试和实验 (58)七、ST型光纤活动连接器技术要求 (59)1 技术要求 (59)1.1 分类 (59)1.2 图型和尺寸 (59)1.3 标准连接器 (63)1.4 光纤光缆 (63)1.5 材料 (64)1.6 连接器的光学性能 (64)1.7 安全 (64)2 质量评定 (64)3 测试和实验 (64)八、检验 (66)1 检验职责 (66)2 检验分类， (66)2.1.2抽样检验 (66)3 型式检验 (66)九、标志、包装、运输和贮存 (66)1 标志 (66)2 包装、运输 (66)3 贮存 (66)一、概述本技术规范书依据为YD/T 1272.1-2003《光纤活动连接器第一部分：LC型》、YD/T 1272.2-2005《光纤活动连接器第二部分：MT －RJ型》、YD/T 1272.3-2005《光纤活动连接器第三部分：SC型》、YD/T 1272.4-2007《光纤活动连接器第四部分：FC型》标准、YD/T1200-2002《MU型单模光纤活动连接器技术条件》、YD/T987-1998《ST/PC型单模光纤活动连接器技术规范》。

光纤光缆接头产品知识介绍

产品知识介绍一、光纤活动连接器简介：1、介绍：在安装任何光纤系统时，都必须考虑以低损耗的方法把光纤或光缆相互连接起来，以实现光链路的接续。

光纤链路的接续,可以分为永久性和活动性的两种。

永久性的接续,大多采用熔接法；活动性的接续，一般采用活动连接器来实现。

2、定义：俗称活接头，一般称为光纤连接器, 是用于连接两根光纤或光缆形成光通路的可以重复使用的无源器件，已经广泛应用在光纤传输线路、光纤配线架和光纤测试仪器、仪表中，是目前使用数量最多的光无源器件3、构成：两个接头和一个连接两个接头的适配器二、光纤、光缆1、光纤成成分：主要是玻璃，易折断2、光纤的结构光纤结构纤芯（俗称光斑）包层涂覆层光纤外径μm 单模9 125 250 多模50 50 125 250 多模62.5 62.5 125 250 多模50 OM3 50 125 2503、光缆的结构：光纤+保护层保护层：一种只有套管，另一种是套管、纺纶、外皮。

①套管：一般为PVC材料，在涂覆层外面②纺纶：英文为“Aramid Yarns”，起保护和抗拉作用③外皮：一般为PVC、PA、LSZH（LSOH）材料，我公司使用的是低烟无卤的LSZH（LSOH）材料。

4、光缆的种类：3.1根据光缆的外径，我公司常用产品分为两大类①直径为1.6mm以上的，有芳纶和外皮，用来做跳线。

分为单芯和双芯及带外护套三种②直径为0.9 mm，无纺纶和外皮，只有0.9mm套管（俗称900um），用来作尾线。

3.2根据光纤与套管间的松紧程度分为松套与紧套两类，主要体现在，光纤与900 um套管是否粘接，若粘接住，即光纤不能在套管内活动，则为紧套结构光缆，若不粘接，即光纤能在套管内活动，则为松套结构光缆。

套管结构松套紧套套管外径 mm 0.9 0.9 0.6一次性可剥离长度≥1.5m ≥5cm ≥3cm3.3根据光纤的传输模式分为单模（SM ）和多模（MM ），0.9mm 的尾纤SM 通常为黄色，MM 50/125um 为橙色，62.5/125um 为兰色，但不同的客户也可以有不同的要求，如法国客户要求50/125um 为灰色，而62.5/125um 则为橙色。
