泰克示波器使用方法
泰克示波器的使用方法
泰克示波器的使用方法
泰克示波器是一种用于观察电信号波形和测量电信号特性的测试仪器。
以下是泰克示波器的使用方法：
1. 将示波器连接到待测电路或信号源上。
确保示波器的地线和被测信号的地线连接在一起。
2. 打开示波器，并选择适当的触发方式。
触发方式可以是自动触发或外部触发，具体取决于需要观察的信号特性。
3. 调整示波器的基准电平和扫描范围，以确保信号波形在屏幕上清晰可见。
4. 如果需要测量信号的频率、幅度、相位等特性，可以使用示波器上的测量功能。
示波器通常提供多种不同的测量选项，可以根据需要选择相应的测量方法。
5. 使用示波器的光标功能，可以测量波形的时间间隔、电压差值等具体参数。
6. 为了更好地观察信号波形，可以调整示波器的水平和垂直触发位置。
这样可以将感兴趣的信号波形居中显示在示波器屏幕上。
7. 如果需要捕捉或保存当前的信号波形，可以将示波器连接到计算机或其他外部设备，通过示波器上的接口进行数据传输和处理。
需要注意的是，在使用泰克示波器时，需要根据具体的应用要求进行设置和调整。
具体的使用方法和操作步骤可能会因示波器型号和厂商而有所不同，因此在使用前建议阅读示波器的用户手册，以确保正确和安全地操作示波器。
泰克示波器的使用方法-1
泰克示波器的使用方法-1泰克示波器的使用方法-11.简介泰克示波器是一种用于观测和分析电子信号的仪器。
它能够显示电压随时间变化的波形图，并提供一系列的测量功能。
本文将介绍如何正确使用泰克示波器。
2.示波器的基本组成泰克示波器主要由以下部分组成：●示波器主机：包含显示屏、控制面板和信号输入端口。
●探头：用于将被测信号连接到示波器上。
●电源线：用于连接示波器主机与电源。
3.示波器的基本操作3.1 打开示波器●插入电源线并将其连接到电源插座。
●按下电源按钮打开示波器。
3.2 连接探头●将探头的引线一个端口连接到示波器的信号输入端口。
●将探头的夹子或插头连接到待测电路上。
3.3 设置示波器参数●调整显示屏亮度和对比度，以确保波形图清晰可见。
●选择合适的时间和电压基准，以便观测到所需的波形。
●根据被测信号的频率和幅度，调整示波器的水平和垂直缩放。
4.示波器的测量功能4.1 垂直测量●示波器可以测量信号的峰值、峰峰值、平均值和有效值等垂直参数。
●通过选择相应的测量功能和设置适当的垂直缩放范围，可以获取所需的测量结果。
4.2 水平测量●示波器可以测量信号的频率、周期和相位等水平参数。
●通过选择相应的测量功能和设置适当的时间基准，可以获取所需的测量结果。
4.3 自动测量●示波器还提供自动测量功能，可以在示波器屏幕上显示多个信号参数的测量结果。
5.泰克示波器的其他功能5.1 存储和回放波形●示波器可以将测量到的波形数据存储到内部或外部存储器中，并在需要时进行回放和分析。
5.2 触发功能●示波器的触发功能可以帮助用户捕捉特定的波形，并在特定的触发条件满足时自动进行测量和显示。
5.3 校准示波器●定期校准示波器以确保测量结果的准确性和可靠性。
6.附件本文档涉及的附件包括：●泰克示波器用户手册：详细介绍泰克示波器的所有功能和操作方法。
7.法律名词及注释●示波器：一种用于观测和分析电子信号的仪器。
●探头：用于将被测信号连接到示波器上的装置。
泰克示波器的使用方法-1
示波器的使用方法示波器虽然分成好几类，各类又有许多种型号，但是一般的示波器除频带宽度、输入灵敏度等不完全相同外，在使用方法的基本方面都是相同的。
本章以SR-8型双踪示波器为例介绍。
（一）面板装置SR-8型双踪示波器的面板图如图5-12所示。
其面板装置按其位置和功能通常可划分为3大部分：显示、垂直（Y轴）、水平（X轴）。
现分别介绍这3个部分控制装置的作用。
1．显示部分主要控制件为：（1）电源开关。
（2）电源指示灯。
（3）辉度调整光点亮度。
（4）聚焦调整光点或波形清晰度。
（5）辅助聚焦配合“聚焦”旋钮调节清晰度。
（6）标尺亮度调节坐标片上刻度线亮度。
（7）寻迹当按键向下按时，使偏离荧光屏的光点回到显示区域，而寻到光点位置。
（8）标准信号输出 1kHz、1V方波校准信号由此引出。
加到Y轴输入端，用以校准Y 轴输入灵敏度和X轴扫描速度。
2．Y轴插件部分（1）显示方式选择开关用以转换两个Y轴前置放大器YA与YB 工作状态的控制件，具有五种不同作用的显示方式：“交替”：当显示方式开关置于“交替”时，电子开关受扫描信号控制转换，每次扫描都轮流接通YA或YB 信号。
当被测信号的频率越高，扫描信号频率也越高。
电子开关转换速率也越快，不会有闪烁现象。
这种工作状态适用于观察两个工作频率较高的信号。
“断续”：当显示方式开关置于“断续”时，电子开关不受扫描信号控制，产生频率固定为200kHz方波信号，使电子开关快速交替接通YA和YB。
由于开关动作频率高于被测信号频率，因此屏幕上显示的两个通道信号波形是断续的。
当被测信号频率较高时，断续现象十分明显，甚至无法观测；当被测信号频率较低时，断续现象被掩盖。
因此，这种工作状态适合于观察两个工作频率较低的信号。
“YA”、“YB ”：显示方式开关置于“Y A ”或者“YB ”时，表示示波器处于单通道工作，此时示波器的工作方式相当于单踪示波器，即只能单独显示“Y A”或“YB ”通道的信号波形。
泰克示波器使用手册
泰克示波器使用手册泰克示波器是一种用于测量和显示电信号波形的仪器，广泛应用于电子工程、通信工程、电力工程等领域。
本手册将介绍泰克示波器的基本操作方法、功能特点和常见故障排除方法，帮助用户更好地了解和使用泰克示波器。
第一部分：泰克示波器基本操作方法1. 开机操作a. 将示波器的电源线插入交流电源插座，打开示波器的电源开关。
b. 等待示波器启动完成，显示屏亮起并显示示波器的型号和版本号。
2. 示波器功能介绍a. 垂直控制：用于调节波形的幅度和位置。
b. 水平控制：用于调节波形的时间基准和位置。
c. 触发控制：用于设置波形的触发方式和触发电平。
d. 其他功能按钮：包括测量功能、存储功能、自动测量功能等。
3. 示波器测量操作a. 使用垂直控制和水平控制设置合适的波形显示范围和时间基准。
b. 设置触发方式和触发电平，保证波形能够稳定地触发显示。
c. 使用测量功能进行信号的频率、幅度、周期等参数的测量。
第二部分：泰克示波器功能特点1. 多通道显示：支持多路信号同时显示，方便用户对比不同信号的波形特征。
2. 自动测量功能：通过按下自动测量按钮，示波器可以自动测量出信号的频率、幅值、峰峰值等参数，便于快速获取信号特征。
3. 数据存储功能：支持将测量数据保存至示波器内部或外部存储设备，方便用户对测量结果进行分析和比对。
4. 网络连接功能：通过支持网络连接的示波器，用户可以通过远程控制、数据传输等方式实现远程操作和数据共享。
第三部分：泰克示波器常见故障排除方法1. 无法开机a. 检查示波器的电源线是否插好，是否接通电源。
b. 检查电源线和插座是否存在故障。
2. 波形不稳定a. 调节触发方式和触发电平，确保触发正确。
b. 检查信号源的稳定性，确认是否存在外部干扰。
3. 无法测量a. 检查测量线的连接是否良好。
b. 检查示波器的测量功能是否正常。
以上是对泰克示波器使用手册的简要介绍，希望能够帮助用户更好地了解和使用泰克示波器。

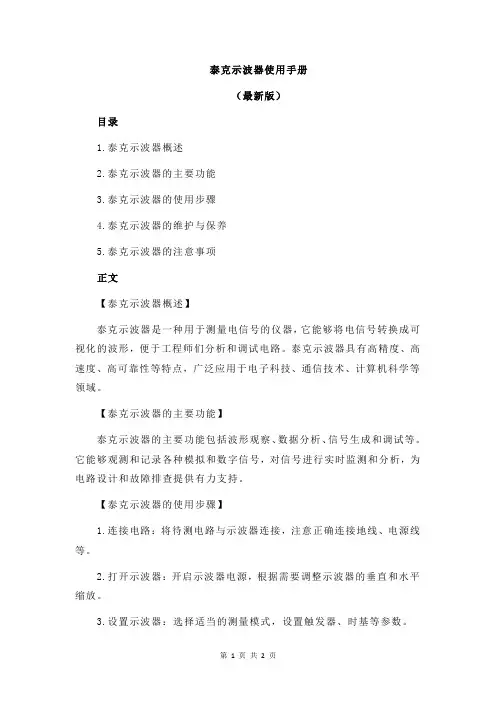

泰克示波器使用手册
泰克示波器使用手册（最新版）目录1.泰克示波器概述2.泰克示波器的主要功能3.泰克示波器的使用步骤4.泰克示波器的维护与保养5.泰克示波器的注意事项正文【泰克示波器概述】泰克示波器是一种用于测量电信号的仪器，它能够将电信号转换成可视化的波形，便于工程师们分析和调试电路。
泰克示波器具有高精度、高速度、高可靠性等特点，广泛应用于电子科技、通信技术、计算机科学等领域。
【泰克示波器的主要功能】泰克示波器的主要功能包括波形观察、数据分析、信号生成和调试等。
它能够观测和记录各种模拟和数字信号，对信号进行实时监测和分析，为电路设计和故障排查提供有力支持。
【泰克示波器的使用步骤】1.连接电路：将待测电路与示波器连接，注意正确连接地线、电源线等。
2.打开示波器：开启示波器电源，根据需要调整示波器的垂直和水平缩放。
3.设置示波器：选择适当的测量模式，设置触发器、时基等参数。
4.观察波形：开始观测波形，并进行实时数据记录和分析。
5.保存和输出数据：将观测到的波形和数据保存到计算机或其他存储设备中，以便后续分析和打印。
【泰克示波器的维护与保养】1.定期检查：定期检查示波器的性能和外观，确保其正常工作。
2.清洁示波器：使用干净柔软的布擦拭示波器表面，避免使用有刺激性化学品的清洁剂。
3.避免振动：示波器在工作过程中应避免受到振动和冲击。
4.储存条件：在不使用示波器时，应将其存放在通风干燥、避免阳光直射的地方。
【泰克示波器的注意事项】1.使用前请仔细阅读说明书，了解示波器的性能和使用方法。
2.操作示波器时需佩戴防静电手环，防止静电损坏元器件。
3.切勿在示波器上施加过高的电压或电流，以免损坏示波器。
泰克示波器的使用方法-1简版修正
泰克示波器的使用方法-1泰克示波器是一种常用的电子测试仪器，用于观测电信号的波形。
它广泛应用于电子研发、生产制造、维修及教学等领域。
本文将介绍泰克示波器的基本使用方法，帮助读者快速上手使用这一重要的工具。
1. 准备工作在使用泰克示波器之前，需要做一些准备工作：1.1 连接电源，将泰克示波器的电源插头插入电源插座，并将另一端插入泰克示波器的电源接口。
确保电源输入的电压与泰克示波器标牌上标明的电压范围一致。
1.2 连接待测信号使用钳子状探头或测试线缆将待测信号连接到泰克示波器的输入通道。
确保连接的质量可靠，避免干扰信号的引入。
1.3 调整示波器设置打开泰克示波器的电源开关，观察示波器的屏幕是否亮起。
如果屏幕没有显示或显示异常，可以按下面的步骤进行调整：1. 调整亮度和对比度，使屏幕显示清晰明亮。
2. 调整时间基准，选择适当的时间尺度，可以通过旋转时间基准旋钮实现。
3. 调整垂直校准，通过旋转垂直校准旋钮，使信号在屏幕上垂直居中且波形垂直稳定。
4. 调整水平校准，通过旋转水平校准旋钮，使信号在屏幕上水平居中且波形水平稳定。
2. 示波器操作当准备工作完成后，可以开始进行泰克示波器的操作了。
2.1 设置时间和电压尺度示波器可以通过时间和电压尺度显示信号的波形。
可以通过时间/电压方位键选择相应的尺度。
2.2 设置触发模式触发模式用于确定何时示波器开始显示信号。
常见的触发模式包括自由运行、自动和单次触发等。
根据需要选择相应的触发模式，并设置相应的触发源和触发电平。
2.3 显示和测量波形在示波器屏幕上显示出信号波形后，可以使用光标功能进行测量。
可以测量波形的幅度、频率、占空比等参数。
2.4 存储和导出数据如果需要保存波形数据，可以通过示波器的存储功能将波形数据保存到内部存储器或外部存储设备中。
存储的数据可以随时导出进行进一步分析。
3. 安全注意事项在使用泰克示波器时，需要注意以下安全事项：避免将示波器暴露在高温、高湿度、灰尘密集或强磁场等环境中，以免影响示波器的性能和寿命。
泰克示波器使用手册
泰克示波器使用手册
【最新版】
目录
1.泰克示波器简介
2.泰克示波器的主要功能
3.泰克示波器的使用方法
4.泰克示波器的维护与保养
5.泰克示波器的常见问题与解决方法
正文
【泰克示波器简介】
泰克示波器是一种用于测量电信号的电子仪器，它可以将电信号转换成可视化的波形，方便工程师对其进行分析。
泰克示波器广泛应用于电子设计、生产和维修等领域，是电子工程师必备的工具之一。
【泰克示波器的主要功能】
泰克示波器的主要功能包括：
1.显示电信号的波形
2.测量电信号的幅度、频率、相位等参数
3.分析电信号的周期性、稳定性等特性
4.检测电信号的异常信号和故障
【泰克示波器的使用方法】
泰克示波器的使用方法如下：
1.连接泰克示波器和被测电路
2.设置泰克示波器的测量范围和参数
3.启动泰克示波器并观察波形
4.分析波形并记录数据
【泰克示波器的维护与保养】
为了保证泰克示波器的正常工作和延长使用寿命，需要进行以下维护与保养：
1.定期清洁泰克示波器外壳和屏幕
2.定期检查泰克示波器的连接线和探头
3.避免在高温、潮湿或尘土环境中使用泰克示波器
4.定期进行泰克示波器的校准和标定
【泰克示波器的常见问题与解决方法】
在使用泰克示波器过程中可能会遇到以下常见问题：
1.波形显示不清晰：可能是由于探头接触不良或测量范围设置不当，需要检查探头连接和重新设置测量范围。
2.泰克示波器无法启动：可能是电源故障或内部元件损坏，需要检查电源线路或联系售后服务。
3.测量数据不准确：可能是由于泰克示波器未进行校准或探头损坏，需要进行校准或更换探头。
示波器 泰克使用方法
示波器泰克使用方法
示波器是一种用于观测和测量电子信号波形的仪器。
以下是使用Tektronix示波器的一般步骤：
1. 连接电源：将示波器连接到电源，并打开电源开关。
2. 连接信号源：使用万用表或手动设置恢复恢复示波器到工作范围内。
使用信号源通过BNC或其他适配器连接示波器的输入通道。
确保正确连接地线。
3. 设置水平扫描：选择水平控制通道，通过调节扫描扩展、扫描速度和触发设置来调整水平范围和时间基准。
4. 设置垂直扫描：选择垂直控制通道，通过调整增益、偏移和衰减设置来调整电压范围和信号位置。
5. 设置触发器：选择触发控制通道，通过设置触发的信号类型（例如边沿、脉宽等）和触发电压来触发示波器。
6. 扫描波形：打开示波器的扫描按钮，可以看到输入信号的波形，通过调整设置和触发条件可以获得所需的波形。
7. 分析波形：使用示波器上的光标、测量功能或自动功能来分析波形的各种参
数和特性。
8. 调整设置：根据需要调整扫描范围、时基、增益、触发设置等，以获得更好的波形显示和分析。
值得注意的是，示波器具有许多高级功能和设置选项，因此具体使用方法可能因型号和型号而有所不同。
因此，在使用示波器之前，建议阅读Tektronix示波器的用户手册以了解具体的操作步骤和设置说明。
泰克示波器的使用方法-1[1]
![泰克示波器的使用方法-1[1]](https://img.taocdn.com/s3/m/e31a79ec77eeaeaad1f34693daef5ef7bb0d1277.png)
泰克示波器的使用方法-1泰克示波器的使用方法-11. 介绍泰克示波器是一种常见的电子测量仪器，通过将电压信号转换为动态图形显示，可以帮助工程师和技术人员对电路的工作状态进行分析和调试。
本文将介绍泰克示波器的基本使用方法，以帮助用户快速上手。
2. 连接示波器在使用泰克示波器之前，首先需要将它正确连接到待测电路上。
下面是一个示例连接方式：1. 将示波器的探头插入被测电路的输出端口或信号源上。
注意，通常示波器的探头有两个插头：红色代表信号的正极，黑色代表信号的负极或地线。
2. 将示波器的接地线与被测电路的地线连接。
这样可以确保示波器的测量准确性和电路的安全性。
3. 调整示波器的设置在连接示波器之后，我们需要根据具体的测量需求，进行示波器的设置。
下面是一些常见的设置项：3.1 基本设置- 触发设置：示波器的触发功能可以帮助我们稳定地捕捉到信号的一个周期或特定事件。
可以设置触发的类型（上升沿、下降沿、窗口等）、触发电平等参数。
- 水平设置：水平设置用于调整示波器的横坐标（时间轴）的缩放和位置。
可以根据需要放大或缩小时间轴，也可以调整时间轴的起始位置。
3.2 波形显示- 通道设置：示波器通常会有多个通道，可以同时测量和显示多个信号。
在通道设置中，可以选择要显示的通道，调整其垂直缩放、偏移和触发级别。
- 测量功能：示波器通常会提供一些内置的测量功能，例如频率、周期、峰值、平均值等。
可以根据需要选择并显示所需的测量结果。
3.3 显示设置- 显示模式：示波器通常有两种显示模式：模拟模式和数模混合模式。
可以根据需要选择合适的显示模式。
- 波形显示：示波器的波形显示设置包括亮度、对比度、背景颜色等参数的调整，可以根据个人喜好进行设置。
4. 示波器的使用在设置完成后，就可以开始使用示波器进行测量和分析了。
下面是一些常见的使用场景和操作方法：4.1 观察信号的周期和频率通过调整触发设置，可以稳定地捕捉到信号的一个周期。
示波器会自动显示信号的频率，以及周期的时间。
泰克示波器使用方法
泰克示波器使用方法泰克示波器是一种在电子测试和测量中广泛使用的仪器，用于显示电压波形的变化。
它可以帮助用户诊断电路问题、测量信号频率和幅度、观察电信号的形态和稳定性等等。
下面是泰克示波器的详细使用方法介绍，帮助您更好地使用该仪器进行电子测试和测量。
1.连接电源和输入信号：首先，将泰克示波器的电源线连接到电源插座，并确保电源开关处于关闭状态。
然后，使用BNC连接线将要测量的信号源连接到示波器的通道输入端口（通常标有CH1和CH2）。
2.调整示波器控制：打开示波器电源开关，示波器开始启动。
根据需要，选择合适的时间/电压量程和触发模式。
示波器通常提供多个量程选项，用于测量不同幅度的电压信号。
时间基准用于控制示波器水平轴上单位刻度表示的时间间隔。
3.调整触发设置：示波器需要对输入信号的一些特定特征进行触发，以便显示稳定的波形。
触发设置可以通过触发控制面板进行调整。
通常能选择的设置包括触发源、触发电平和触发边沿。
根据实际需要和信号源的特性，设置适当的触发条件。
4.显示控制：示波器的显示控制功能包括亮度、对比度、栅格和波形调节等。
这些设置通过示波器的前面板上的控制旋钮进行调整。
您可以根据个人喜好和工作环境调整这些参数，以获得最佳的显示效果。
5.获取波形：一旦完成上述设置，通过点击示波器前面板上的“单次”按钮或持续地点击“运行”按钮，获取输入信号的波形。
示波器屏幕上会显示出波形曲线，您可以通过垂直和水平调节旋钮，根据需要调整波形的位置和大小。
6.高级功能：泰克示波器通常具有一些高级功能，可以进一步提高测试效率和准确性。
例如，自动测量功能可以自动测量波形的频率、幅度、上升时间、下降时间等参数。
存储和回放功能可以存储示波器屏幕上的波形，并在需要时进行回放和分析。
7.附件和探头：泰克示波器通常附带一些附件和探头，用于特定的测试和测量任务。
探头是连接示波器和被测电路的电缆，通常具有信号增益和衰减功能，以便在不同幅度的信号下进行测试。
泰克示波器的使用
泰克示波器的使用简介
1、Utility键的使用选中文等开机项，选择采集倍数，使波形显示美观
2、Default Setup默认设置，建议关机前按一下，回复到默认状态，放弃本次使
用的设置。
3、用探头CH1或CH2接好信号，先按信号通道，黄/兰。
此时信号显示可能不
理想。
按Autoset，通常会显示正常波形。
4、定性的解读波形特征，需要结合耦合方式。
先按信号通道（黄/兰），再在屏
幕右侧边框上观察选择耦合方式DC/AC/GND。
除此之外，选择了通道（黄/兰）后，还可以选择示波器带宽/粗细调及探头倍乘等。
5、如果信号不稳定，可以通过触发方式与触发电平的调整来处理。
先按level
下方的“触发菜单”，再在屏幕的右边框找触发源等，调整电平。
6、测量Measure：按测量键。
此时先选信源CH1/CH2，再结合屏幕右侧边框上
的选项，选择测量电压/峰峰值/幅值/频率/周期等（共17项），边框上立即会有显示。
7、RefA和RefB用于显示一个标准信号与被测信号直观地对比。
8、光标键：可选择出现横纵游标，可旋转调整位置，方便读屏幕。
9、Stop/Run 冻结波形/复原
10、Save/Recall 可以存储波形内存储或U盘。
可选择存整屏或者设置状况或
者只存波形。
思路:开机-输入信号-显示-稳定-测量-读数。
泰克示波器操作方法
泰克示波器操作方法
以下为泰克示波器的一般操作方法：
1. 插入电源并开机：将泰克示波器插入电源，并按下电源按钮开机。
2. 调整触发设置：使用示波器的触发控制按钮，设置适当的触发方式（如边沿触发、脉冲触发等）和触发电平。
3. 设置水平缩放和位置：使用水平缩放和位置控制按钮，调整波形水平缩放和位置，以适应所测信号的频率和波形时序。
4. 设置垂直缩放和位置：使用垂直缩放和位置控制按钮，调整波形的垂直缩放和位置，以适应所测信号的幅度和波形振幅。
5. 选择合适的通道：如果泰克示波器有多个通道，使用通道选择开关，选择所需的通道进行测量。
6. 观察波形：在示波器屏幕上观察波形，并调整各个参数，以获得清晰、稳定的波形。
7. 更改时间基准：使用时间基准旋钮，调整泰克示波器的时间刻度。
8. 触发延迟设置：使用延迟触发控制按钮，设置波形触发延迟。
9. 测量信号参数：使用示波器上的测量功能，测量信号的各种参数，如频率、周期、占空比等。
10. 执行数据记录和保存：根据需要，使用示波器上的数据记录和保存功能，记录或保存所测信号的数据。
11. 调整触发灵敏度：根据所测信号的噪声水平，调整触发灵敏度，以获得稳定的触发。
12. 调整增益和衰减：根据所测信号的幅度范围，使用示波器上的增益和衰减控制按钮，调整波形的幅度显示。
13. 关闭示波器：在使用完毕后，按下电源按钮关闭示波器，然后拔掉电源插头。
需要注意的是，泰克示波器的具体操作方法可能会因型号和功能而有所不同，请参考相应的用户手册或操作指南，以获得准确的示波器操作方法。
泰克示波器使用手册
泰克示波器使用手册泰克示波器是一种广泛使用的电子测量仪器，用于观察和分析电子信号的波形和参数。
以下是泰克示波器的基本使用手册，以帮助您了解如何使用它来执行各种测量任务。
一、概述泰克示波器是一种多功能的测量仪器，可以用于观察和分析各种电子信号的波形和参数。
它具有高分辨率和高采样率，可以捕获和分析快速变化的信号。
泰克示波器通常配备有多种触发模式和测量功能，以适应不同的测量需求。
二、基本操作1.开启示波器：首先打开电源，启动示波器。
2.连接信号：将需要测量的信号连接到示波器的输入端。
3.调整垂直和水平刻度：根据信号的幅度和频率，调整垂直和水平刻度，以便在屏幕上显示清晰的信号波形。
4.选择触发模式：根据信号的特点，选择合适的触发模式（如边沿触发、脉宽触发等），以便准确捕获信号。
5.开始测量：按下“运行”按钮，示波器开始采集信号并显示在屏幕上。
6.分析信号：通过观察信号的波形和参数，可以对信号进行分析和评估。
7.保存数据：如果需要，可以将测量数据保存到计算机或记录器中。
三、高级功能1.数学函数：泰克示波器支持多种数学函数（如FFT、滤波器等），可以对信号进行进一步的分析和处理。
2.自动测量：自动测量功能可以根据预设的参数自动测量信号的幅度、频率、脉宽等参数。
3.波形录制：波形录制功能可以将连续的信号波形记录下来，以便后续分析和处理。
4.实时频谱分析：实时频谱分析功能可以对信号进行频谱分析，以了解信号在不同频率下的幅度分布。
四、注意事项1.在使用示波器之前，请确保已经充分了解其使用方法和注意事项。
2.在测量过程中，要保持示波器的稳定性和准确性，避免对测量结果产生影响。
3.在进行复杂测量时，建议参考泰克示波器的用户手册或专业教程，以确保正确使用其高级功能。
4.在使用过程中，如果遇到任何问题或故障，请及时联系泰克的技术支持或专业维修人员。
总之，泰克示波器是一种功能强大的电子测量仪器，可以用于观察和分析各种电子信号的波形和参数。
泰克示波器的使用方法
泰克示波器的使用方法引言：泰克示波器是一种用于观察和分析电子信号波形的仪器。
它在电子工程领域有着广泛的应用，可以帮助工程师诊断和解决电路故障，优化信号质量，提高电子设备的性能。
本文将介绍泰克示波器的使用方法，包括波形显示和触发功能、控制面板的操作、通道设置以及常见应用场景。
一、波形显示和触发功能1. 连接示波器：在使用泰克示波器之前，首先需要将待测信号源正确连接到示波器的输入通道上。
通常，示波器提供多个通道，可以单独观察多个信号源的波形。
2. 调整波形显示：通过示波器的控制面板，可以调整波形显示的水平和垂直尺度。
水平尺度控制波形的时间轴范围，垂直尺度则控制波形的电压幅值。
根据实际需要，可以适当调整尺度以使波形显示清晰。
3. 设置触发条件：示波器的触发功能可以帮助我们捕获和稳定显示待测信号的波形。
设置触发条件可以选择波形触发的边沿类型（上升沿、下降沿或边沿宽度）、触发电平和触发通道。
通过合理的触发设置，可以确保波形显示稳定和一致。
二、控制面板的操作1. 菜单和软按键：泰克示波器的控制面板上通常有一些预设的菜单和软按键，用于选择查看不同的参数和设置示波器的功能。
通过操作这些软按键，使用者可以方便地切换示波器的工作模式、调整测量参数等。
2. 变换和运算功能：泰克示波器通常也会提供一些变换和运算功能，用于对波形进行数学运算和变换。
例如，我们可以进行加减乘除、FFT变换、自动测量等操作，并显示运算结果，以便更全面地分析和评估信号波形。
三、通道设置1. 模拟通道和数字通道：示波器一般提供多个模拟通道，用于接收和显示连续信号的波形。
同时，还可以选择启用数字通道，用于接收和显示离散信号的变化。
通过设置通道的数目、带宽和增益等参数，可以满足不同信号的测量需求。
2. 多通道显示：泰克示波器支持多通道波形的同时显示，用户可以选择单独显示某个通道的波形，也可以选择显示多个通道的波形进行比较和分析。
这样，用户可以方便地观察不同信号源之间的关系和相互影响。
泰克示波器的使用方法
泰克示波器的使用方法1. 简介泰克示波器是一种常用的电子测试仪器，用于显示和测量电压信号的波形。
它广泛应用于电子领域的研究、开发和故障排除过程中。
本文将介绍泰克示波器的基本使用方法，帮助您更好地了解和使用这一工具。
2. 准备工作在开始使用泰克示波器之前，您需要确保以下几项准备工作已完成：- 确定测试对象：选择要测量的电路或设备。
- 连接电源：确保示波器已连接到适当的电源，并处于正常工作状态。
- 连接探头：将探头一端插入示波器的通道输入端口，并将另一端与测试对象正确连接。
3. 设置测量参数- 水平设置：通过调整水平控制旋钮，设置示波器屏幕上波形的水平位置和时间基准。
根据需要，可以调整时间基准的范围和精度，以便更好地观察波形变化。
- 垂直设置：通过调整垂直控制旋钮，设置波形的幅度和位置。
根据信号的幅度范围选择合适的量程，并调整位置使波形在屏幕中心。
4. 进行测量- 单通道测量：选择要测量的通道，并确保该通道的探头已正确连接到测试对象上。
调整垂直和水平设置，使波形在屏幕上清晰可见。
观察波形的幅度、频率和形状，并根据需要进行调整。
- 双通道测量：如果需要同时比较两个信号，可以使用示波器的两个通道进行测量。
将两个探头连接到相应的测试对象上，并通过调整垂直设置确保两个波形在屏幕上均匀分布。
利用示波器提供的功能，可以进行波形的加减、乘除等运算。
- 自动测量：示波器通常配备了自动测量功能，能够自动分析波形并显示相应的测量结果，如峰峰值、频率、周期等。
在需要快速测量的情况下，可使用该功能进行快速测量。
5. 存储和分析波形- 存储波形：示波器通常具有存储功能，可以将观察到的波形保存到内部存储器或外部存储设备中。
通过按下相应的存储按钮或菜单选项，可以将当前波形保存，并在需要时进行回放和分析。
- 波形分析：示波器还提供了一系列波形分析功能，如自动峰值检测、频谱分析、时域和频域测量等。
利用这些功能，可以对波形进行更深入的分析，并获取更多有关信号特性的信息。
泰克示波器使用指南
泰克示波器使用指南一、泰克示波器的基本结构和功能1.显示屏幕：用于显示波形和参数信息；2.控制面板：包括旋钮、按钮等各种操作控件；3.输入端口：用于连接被测电路；4.控制电路：用于处理和控制信号。
在使用泰克示波器之前，需要先了解各个功能区的作用：1.标尺控制区：通过旋钮调节波形的幅度和时间尺度；2.触发控制区：用来控制波形的起始位置和形状；3.输入和输出控制区：用于设置输入和输出信号的参数；4.光标控制区：用于测量波形的幅度、频率等参数。
二、连接电路及示波器的操作步骤在使用泰克示波器之前，首先需要将被测电路正确地连接到示波器的输入端口。
一般来说，示波器的输入端口包括通道1和通道2，可以分别连接到被测电路的信号源和地。
接下来，按照以下步骤操作示波器：1.打开电源开关，示波器将自检并显示欢迎画面；2.调整波形的幅度和时间尺度。
通过标尺控制区的旋钮，将波形调整到适合观察的大小，并选择合适的时间尺度；3.设置波形的触发条件。
触发控制区的按钮和选择旋钮可用于设置触发源、触发电平和触发模式，在通道1或通道2上设置适当的触发条件；4.调整波形的位置和形状。
如果波形显示不完整或偏移过大，可以通过标尺控制区的旋钮来调整波形的位置，触发控制区的按钮和选择旋钮来调整波形的形状；5.测量波形的参数。
使用光标控制区的按钮和选择旋钮，可以测量波形的幅度、频率、周期等参数；6.分析波形。
示波器通常具有多种分析功能，如峰峰值测量、频谱分析等，可以根据需要选择相应的功能。
三、注意事项和常见问题解决方法在使用泰克示波器时，需要注意以下几个方面：1.输入信号的范围。
示波器的输入信号范围应该在示波器的额定范围内，否则可能会损坏示波器；2.波形的触发条件。
选择适当的触发源和触发条件，可以获得稳定和清晰的波形；3.信号的接地。
确保示波器和被测电路的地连接正确，避免出现信号漂移或干扰；4.示波器的保养。
定期清洁显示屏和控制面板，确保示波器的正常运行。
2024版泰克示波器使用方法图解波形探头电平指示值
避免在强电磁场环境下使用探头
强电磁场可能会对探头的性能和测量结果产生干扰，因此应避免在强电磁场环境下使用探头。
2024/1/26
定期校准和维护探头
定期对探头进行校准和维护，可以确保探头的性能和测量结果的准确性。同时，也可以延长 探头的使用寿命。
19
PART 05
电平指示值测量方法与步 骤
REPORTING
泰克示波器使用方法 图解波形探头电平指 示值
REPORTING
2024/1/26
1
2024/1/26
目录
• 示波器基础知识 • 波形探头与电平指示值概述 • 泰克示波器使用方法图解 • 波形探头使用技巧与注意事项 • 电平指示值测量方法与步骤 • 案例分析：泰克示波器在实际应用中的案例
分析
2
PART 01
将观察到的波形与预期波形 进行比较，以验证电路的性 能或查找潜在问题。
15
PART 04
波形探头使用技巧与注意 事项
REPORTING
2024/1/26
16
选择合适类型探头
根据信号频率和幅度选择探头类型
01
高频信号需要选择带宽较高的探头，而大幅度信号则需
要选择能够承受高电压的探头。
考虑探头的阻抗匹配
2024/1/26
28
案例二：信号完整性分析
• 分析目的：评估信号在传输过程中的质量， 识别潜在的信号完整性问题。
2024/1/26
29
案例二：信号完整性分析
01
分析步骤
02
1. 将泰克示波器的探头连接到信号传输路径的关键点。
2024/1/26
03
2. 使用示波器的眼图分析功能，观察信号的眼图并测量相关参数，如眼高、眼宽、 抖动等。

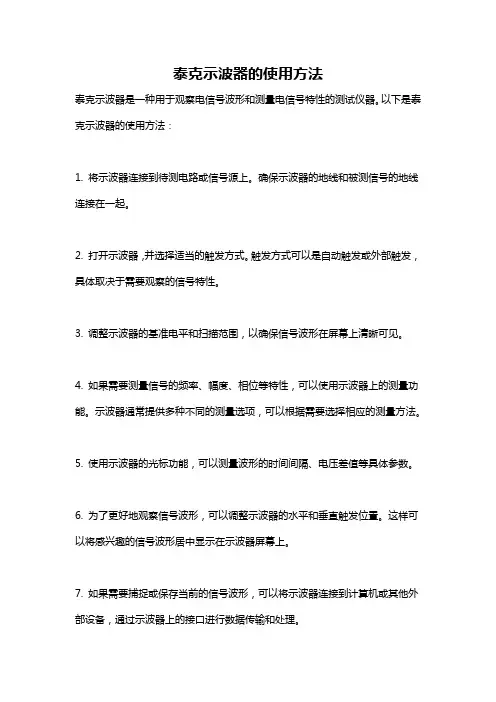

泰克示波器的使用方法
泰克示波器的使用方法泰克示波器是一种用来测量电信号的仪器，广泛应用于电子工程、通信、计算机科学等领域。
它能够将电信号转换成图形显示，帮助人们分析信号的特征和性质。
本文将详细介绍泰克示波器的使用方法。
首先，泰克示波器的前期准备工作非常重要。
我们需要将示波器连接到待测信号的源头，确保信号传输的稳定和可靠。
通常情况下，示波器有两个输入通道，可以同时测量两路信号。
我们需要使用连接线将待测信号源与泰克示波器的输入通道连接起来。
在连接过程中，请务必确保连接线的质量良好，避免产生干扰和噪声。
接下来，我们需要对泰克示波器的设置进行调整。
首先是电压范围的调整。
我们需要根据待测信号的幅值范围来设定示波器的合适量程。
通常情况下，泰克示波器提供了多档量程可供选择，分别对应不同的信号幅值范围。
我们可以根据待测信号的预估幅值来选择相应的量程。
接着是时间基准的调整。
示波器的时间基准用来设定X轴的时间刻度。
根据待测信号的频率和时间长度，我们可以选择适当的时间基准，以便观察到信号的波形特征。
通常情况下，示波器提供了多个时间基准可供选择，包括微秒、毫秒、秒等。
我们可以根据需要灵活调整时间基准。
在设置完电压范围和时间基准后，我们需要对泰克示波器的触发功能进行配置。
触发功能能够使示波器只显示待测信号的一部分波形，以便我们能够更清晰地观察信号的特征。
触发功能包括触发源、触发方式和触发电平等设置。
触发源通常可以选择信号源或外部触发，触发方式可以选择边沿触发或脉冲触发，触发电平可以设置为上升沿、下降沿等。
我们可以根据待测信号的特点和需要来进行相应的触发配置。
接下来就是正式进行泰克示波器的测量操作了。
我们可以通过调整泰克示波器上的各种旋钮和按钮来获取我们需要的波形图像。
首先，我们可以通过调整竖直位置旋钮来使波形在屏幕上垂直居中。
然后，我们可以通过调整水平位置旋钮来使波形在屏幕上水平居中。
接着，我们可以通过调整增益旋钮来改变波形的放大倍数，以便更清晰地观察信号的细节。
泰克示波器使用技巧
泰克示波器使用技巧泰克示波器是一种常用于测量和分析电信号的仪器，具有高精度、高速度和高稳定性的特点。
以下是一些泰克示波器的使用技巧：1. 了解泰克示波器的基本操作：掌握开机和校准示波器的方法，熟悉按钮和控制旋钮的功能，理解示波器的基本参数和测量单位。
2. 设置合适的水平和垂直尺度：根据待测信号的幅度和频率，调整水平和垂直尺度，使信号能够完整显示在示波器屏幕上。
3. 注意触发模式和触发电平：选择合适的触发模式，如自动触发、单次触发和外部触发，并设置合适的触发电平，以确保示波器能够稳定地显示信号。
4. 调整时间基准和扫描速度：根据待测信号的时间周期，选择合适的时间基准和扫描速度，以保证信号能够准确地显示在示波器屏幕上。
5. 利用测量功能：泰克示波器通常具有多种测量功能，如幅度测量、频率测量、相位测量等，可以根据需要选择合适的测量功能，并灵活运用。
6. 使用存储功能：示波器通常具有存储功能，可以将待测信号的波形数据保存在示波器内部或外部存储器中，方便后续分析和比较。
7. 学会观察波形特征：通过观察信号的波形特征，如幅度、频率、周期、脉宽等，可以判断信号的稳定性、周期性和变化趋势，从而更好地理解和分析待测信号。
8. 注意电路连接和信号源：在连接待测电路时，需要确保正确连接电缆、探头和信号源，以避免连接错误引起的误差和损坏。
9. 学会解读示波器显示：通过观察示波器屏幕上的波形和参数显示，可以判断待测信号的特征、波形扭曲、噪声干扰等，从而进行相应的调整和改进。
10. 经常进行校准和维护：示波器是一种精密仪器，需要定期进行校准和维护，保证其准确度和稳定性。
总结来说，熟练掌握泰克示波器的基本操作，合理设置各项参数，灵活运用测量和存储功能，善于观察波形特征，记录和分析波形数据，可以更好地利用泰克示波器进行信号测量和分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用按钮解释：
1.save/recall：存储或者取回波形到软盘合作内存；
2.测量：点击，自动进行波形测量；
3.Acquire采集：采样设置；
4.Utility功用：激活系统工具，诸如语言选择；
5.Cursor 光标：点击按钮，激活光标，可以测量波形参数；
6.Display显示：改变波形外观或者显示屏
7.help帮助：点击按钮，激活系统的帮助系统；
8.默认设置default setup：点击按钮，回复出厂设置；
9.Autoset 自动设置：点击按钮，根据被测波形，自动的设计垂直、水平和触发控制器，
以利于被测波形全部的显示；
10.Single SEQ：
11.Run/stop运行停止：点击按钮，停止捕获波形（停止后，即会显示已经捕捉到的波动，
即波动的静止状态），或者点击重新启动捕获，可以观察动态的波形；
12.Print 打印：
15
1.Position：旋转按钮，可调节所选波形的垂直位置
2.CH1 MENU：点击按钮，可以打开或者关闭通道1
3.VOLTS/DIV：旋转按钮，可调节所选波形垂直方向刻度系数
备注：3跟15同时也为cursor1和cursor2的位置旋转按钮
4.MATH/MENU：显示所选运算波形类型
5.Position：旋转按钮，可调节所选波形的水平位置
6.HORIZ MENU：调节水平视窗及释抑菜单
7.SET to ZERO:设置相对于已捕获波形的触发点至中点
8.SEC/DIV:调节所选波形的水平刻度系数
9.触发电平：
10.触发菜单：。
