第5章电子控制悬架系统 汽车电子控制技术(第2版)凌永成 电子课件

合集下载

汽车电子控制技术课件:电子控制悬架系统-

汽车电子控制技术课件:电子控制悬架系统-
圖5-13 空氣彈簧的剛度為“軟”
當空氣閥轉到如圖5-14所示的位置時,主、副氣室的氣 體通道被關閉,主、副氣室之間的氣體不能相互流動,此時 的空氣彈簧只有主氣室的氣體參加工作,空氣彈簧的剛度為 “硬”。
圖5-14 空氣彈簧的剛度為“硬”
主氣室是可變容積的,在它的下部有一個可伸展的隔膜, 壓縮空氣進入主氣室可升高懸架高度,反之使懸架下降。車 輛高度則是由l號和2號高度控制閥及排氣閥通過增減主氣室 內的壓縮空氣量來調節。
②空氣彈簧的變剛度原理。
懸架空氣彈簧剛度的改變是根據壓縮空氣通過空氣閥由主氣 室進入副氣室空氣量的改變來調節的,空氣彈簧的彈性係數 (剛度)可分為兩個階段來調節。
當空氣閥轉到如圖5-13所示的位置時,主、副氣室的氣 體通道被打開,主氣室的氣體經空氣閥的中間孔與副氣室的 氣體相通,相當於空氣彈簧的工作容積增大,空氣彈簧的剛 度為“軟”。
5.1.1 汽車懸架的作用
汽車懸架是指連接車架(或承載式車身)與車橋(或車 輪)的一系列傳力裝置。
汽車懸架的作用有: ①承受載荷; ②傳遞動力; ③緩和衝擊。
汽車懸架
除此之外,汽車的懸架對汽車車輪的定位有較大的影響, 進而影響汽車行駛性能、操縱性能及乘坐的舒適性。
5.1.2 汽車懸架的分類
1.按照結構形式分
LRC開關用於選擇減振器和空氣彈簧的工作模式(NORM 或SPORT);高度控制開關用於選擇所希望的車身高度 (NORM或HIGH)。
當LRC開關設在SPORT位置時,組合儀錶內的LRC指示 燈亮;當高度控制開關設在HIGH位置時,組合儀錶內的高度 控制指示燈亮。
2.高度控制通斷開關信號
高度控制通斷開關位於行李箱的工具儲藏室內。將開關 撥至OFF位置,懸架控制系統中止車輛高度控制。當車輛被 舉升、停在不平的路面或車輛被拖曳時,可避免空氣彈簧中 壓縮空氣排出,從而可防止車身高度的下降。

发动机电子控制系统汽车电子控制技术第2版凌永成电子PPT学习课件

发动机电子控制系统汽车电子控制技术第2版凌永成电子PPT学习课件

2.5.5发动机断油控制 超速断油与减速断油控制
1.超速断油控制
图2-78 超速断油控制曲线
图2-79 减速断油控制曲线
2.减速断油控制
减速断油控制的三个条件: ①节气门位置传感器信号表示节气门关闭; ②发动机冷却液温度达到正常工作温度; ③发动机转速高于燃油停供转速,燃油停供转速值由ECU根据发动机温度、负荷等参数确定。
2.分组喷射控制





(a)控制电路









(b)正时关系
3.顺序喷射控制
(a)控制电路
(b)气缸判别信号
(c)曲轴转速与转角信号
(d)正时关系
图2-74 顺序喷射控制电路与正时的关系
2.5.3发动机起动时喷油量的控制 图2-75 发动机起动时喷油量控制
2.5.4发动机起动后喷油量的控制 发动机起动后喷油量控制
1)压电式爆燃传感器 压电式爆燃传感器主要由套筒、压电元件、惯性配重、塑料壳体和接线插座等组成。
(a)实物照片 图2-81 压电式爆燃传感器
(b)结构
1—套筒底座;2—绝缘垫圈;3—压电元件;4—惯性配重; 5—塑料壳体;6—固定螺栓;7—接线插座;8—电极
不同转速时爆燃传感器输出波形
传感器输出信号与曲轴转角的对应关系
在这种点火系统的分电器中,有的除保留了传统的机械式配电结构外,不再有传统的分电器中的断电器、 离心式和真空式点火提前角调节器。在有些车型的分电器中可装有曲轴位置传感器(Ne信号)和凸轮轴位置 传感器(G信号)。
丰田Camry的3S、5S发动机、红旗CA7220E型轿车都采用了该配电方式。

电子控制悬架系统 ppt课件

电子控制悬架系统 ppt课件
执行机构— 可调阻尼力减振器、可调弹簧高度和弹性 大小的弹性元件等
一般原理:
ppt课件
6
(二)传感器的结构与工作原理
1、转向盘转角传感器 作用:检测转向盘中间位置、转动方向、转动角度和 转动速度。 ECU根据车速传感器和转角传感器信号,判断转向时侧 向力的大小和方向,以控制车身侧倾。
例:丰田TEMS的光电式转角传感器
ppt课件
3
电子悬架系统的功能
1)车高调节 保持车高一定和车身水平—前大灯光束方向不变; 车身升高—坏路面,防止车桥碰撞路面; 车身降低—高速,减少空气阻力,提高操纵稳定性。
2)减振器阻尼力控制 防止急起步或急加速时车尾下蹲; 防止紧急制动时车头下沉; 防止急转弯时车身横向摇动; 防止换挡时车身纵向摇动等。
ppt课件
14
ppt课件
15
(三)悬架ECU
ppt课件
16
(四)执行机构的结构与工作原理
1、阻尼控制执行机构 1)可调阻尼减振器
组成:缸筒、活塞、活塞控制杆、回转阀等
ECU通过控制杆控制回转阀相对活塞杆转动,使油孔通断,改变流 通面积,调节减振器阻尼力。
A、C孔相通 为软; B孔与活塞杆 上油孔相通为 中; A、B、C孔均 不通为硬。
电子控制悬架系统
ppt课件
1
主要内容:
1、电子控制悬架的功能与种类 2、电子控制悬架的结构与工作原理 3、典型汽车电子控制悬架系统
ppt课件
2
一 电子控制悬架的功能和种类
汽车悬架的作用:缓冲和吸收来自车轮的振动,传递驱动 力和制动力。
悬架和车轮决定汽车的舒适性和操纵稳定性。 传统悬架的组成:弹簧、减振器和导向机构 传统悬架的特点:定刚度弹簧和定阻尼系数减振器,只能 被动承受地面对车身的各种作用力—被称为被动悬架系统 电子控制悬架系统能根据路况和行驶条件主动调节弹簧刚 度或减振器阻尼系数,提高乘坐舒适性和操纵稳定性。 —被称为主动悬架系统或半主动悬架系统。

《汽车电控技术》课件

《汽车电控技术》课件
《汽车电控技术》ppt课件
目录
• 汽车电控技术概述 • 汽车电控系统的组成 • 汽车电控技术的应用实例 • 汽车电控技术的发展趋势和展望
01
汽车电控技术概述
汽车电控技术的定义
汽车电控技术是指通过电子控制单元(ECU)对汽车发动机、底盘、车身和辅助装置等系统进行控制的一种技 术。
汽车电控技术通过传感器和执行器实现信息的采集和传输,以及控制指令的输出,以实现对汽车各系统的精确 控制。
汽车电控技术的发展历程
20世纪70年代
电子点火系统和燃油喷射系统的出现和应用 ,标志着汽车电控技术的起步。
20世纪80年代
随着微处理器和集成电路技术的快速发展, 汽车电控技术的应用范围不断扩大,出现了 自动变速器、制动防抱死系统等。
20世纪90年代
随着全球环保意识的提高和消费者对汽车安 全性能的需求增加,汽车电控技术得到了更 广泛的应用,如电子稳定控控技术的发展趋势
智能化
随着人工智能和大数据技术的不断发展,汽 车电控技术将更加智能化,实现自动驾驶、
智能导航、语音识别等功能。
电动化
汽车电控技术将与互联网、物联网技术深度 融合,实现车与车、车与基础设施、车与行
人的智能互联。
网联化
随着环保意识的提高和新能源技术的进步, 汽车电控技术将更加倾向于电动化,推动电 动汽车的发展。
的要求。
03
汽车电控技术的应用实例
发动机电控技术的应用实例
燃油喷射控制
01
通过电控技术精确控制燃油喷射的时间、量和压力,提高燃油
效率,降低排放。
怠速控制
02
通过电控技术实现怠速的自动调节,提高发动机的稳定性和舒
适性。
爆燃控制

汽车电子控制技术 第2版 教学课件 ppt 作者 周云山 第五章 驱动控制

汽车电子控制技术 第2版 教学课件 ppt 作者 周云山 第五章 驱动控制
asr控制的不同方法比较控制方式操纵稳定性驱动力舒适性传动系载荷系统复杂程度rwdfwd节气门很不好不好不好很好很好较好喷油点火较好很好一般一般一般很好制动较好较好很好很不好很不好不好节气门制动很好很好很好较好较好很不好节气门喷油点火很好很好一般较好较好较好节气门喷油点火lds很好很好很好较好非常不好可能使asr发生变化的新技术
(2)发动机燃油直喷技术+燃油精确控制实现发动机转矩无 极调节; (3)发动机转矩控制的响应速度加快,可能使制动干预仅在 非对称路面上才起作用; (4)单一驱动控制向多目标的综合控制发展,如ASR+自动 变速+速动控制; (5)增加转向盘转角传感,进一步实现ASR+自动变速+速动 控制+方向稳定性,保证汽车在各种路面条件下,使其行驶速 度和方向达到精确控制。
五、实现ASR不同方式的性能比较
ASR系统的本质:
(1)控制作用在驱动轮上的转矩;
(2)在非对称路面上,对传到驱动轮上的转矩实现最佳 分配,从而改善汽车的加速性、方向稳定性和操纵性。
ASR控制的不同方法比较
操纵稳定性
控制方式
RWD 节气门 喷油+点火 制动 很不好 较好 较好 FWD 不好 很好 较好
减小发动机扭矩 增加发动机扭矩
发动机转矩调节方式有三种:
1.控制燃油喷射和点火时间
发动机转矩四级输出方式——控制发动机在一个工作循环内参
加工作的气缸数目。 采用喷油中断减小发动机的输出转矩——不需增添硬件设备, 但发动机运转不平稳,只适用于顺序燃油喷射电控发动机。
2.节气门调节方式
ASR系统的节气门总成由主、副节气门组成,主节气门由驾驶员通过加速 踏板控制,在主节气门上流的副节气门通常由机械回位弹簧维持在最大开度。

电子控制悬架系统 汽车电子控制技术 教学PPT课件

电子控制悬架系统 汽车电子控制技术  教学PPT课件

5. 空气供给总成 空气供给总成安装在发动机舱内左前部,这样就 可避免在乘员舱内产生噪音,而且还可以实现有效 的冷却效果。 因而这种布置可以延长压缩机的接通时司。从而 提高调节的质量。 工作过程: 工作原理与四轮驱动车上使用的空气供给总成是 一样的。为了防止压缩机过热,在必要时(气缸盖温 度太高)空气供给总成会被切断。最大静态系统压力 为16 bar。

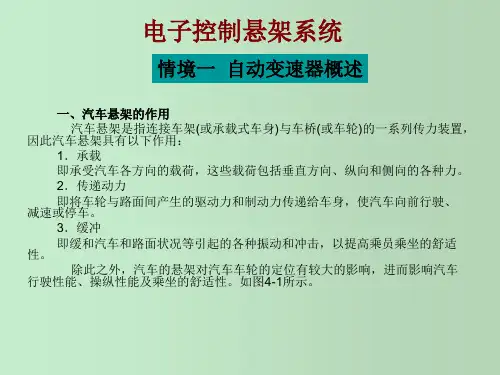

电子控制悬架系统
情境一 自动变速器概述
一、汽车悬架的作用 汽车悬架是指连接车架(或承载式车身)与车桥(或车轮)的一系列传力装置,
因此汽车悬架具有以下作用: 1.承载 即承受汽车各方向的载荷,这些载荷包括垂直方向、纵向和侧向的各种力。 2.传递动力 即将车轮与路面间产生的驱动力和制动力传递给车身,使汽车向前行驶、
下降:先是前桥下降,然后是后桥下降。
图4-14 车身高度调节
四、特殊工况的调节 1. 转弯 转弯时,悬架的调节过程就被终止,转弯结束又接着进 行调节。 车辆是否在转弯可根据转向角传感器和横向加速度传感 器的信号来判断。如图4-15所示。 减振的阻尼力与因此可以有效地避免出现不必要的车身 运动(如摇晃)。
减速或停车。 3.缓冲 即缓和汽车和路面状况等引起的各种振动和冲击,以提高乘员乘坐的舒适
性。 除此之外,汽车的悬架对汽车车轮的定位有较大的影响,进而影响汽车
行驶性能、操纵性能及乘坐的舒适性。如图4-1所示。
• 图4-1 汽车悬架
二、基本原理 车辆在路上行驶时,车轮经过凸凹不平处就会受到冲击力,该力由 悬架和车轮悬挂系统传递到车身上。汽车悬架的作用就是吸收并化解这 个冲击力。 一般说来,汽车悬架应分为悬架系统和减振系统这两部分。在这两 个系统的共同作用下,可以达到下述使用要求: 行驶安全性:保持车轮与路面接触,这对于保证制动和转向具有重 要意义。 工作安全性:保护汽车部件,使之不受过高的负荷。 行驶舒适性:大大降低对乘员不利的负荷,避免损坏运载的精密货 物。 弹性元件是悬架中的“承载”元件,它将车轮悬挂与车身连在一起。 轮胎和座椅的弹性对悬架起到补充作用。 弹性元件有:钢质弹簧、充气/空气弹簧、橡胶/弹性体,或者是上 述形式的组合。轿车上普遍采用钢质弹簧悬架,钢质弹簧采用的形式很 多,但其中最普遍的是螺旋弹簧。如图4-2所示。

汽车电子控制技术 教学PPT课件

汽车电子控制技术  教学PPT课件
c.大规模集成电路:元件超过10万个
d.超大规模集成电路:
分类:
a.模拟型集成电路:宽带放大器,模 拟乘法器,函数发生器等
b.数字型集成电路:门电路(小规 模),存储器、微处理器和微控制器 (大规模到超大规模)
c.组合型集成电路:在同一芯片上既 有模拟电路又有数字电路
二、自动控制基础知识
(一)自动控制系统组成:三大部分
四)集成电路(IC):产生前多为分立元件(元件+ 导线)体积大,可靠性差。60年代初,美国一家 仪器公司首创把电子元器件及导线制作在一小片 硅片上并封装起来。
优点:结构紧凑,可靠性高,成本低,功耗小, 响 应速度快。
发展:a.小规模集成电路:每块芯片上的元气 件数量
一般不超过100个
b.中规模集成电路
汽车电子控制技术
❖ 第一章 ❖ 第二章 ❖ 第三章 ❖ 第四章 ❖ 第五章 ❖ 第六章 ❖ 第七章 ❖ 第八章
概 述(基础知识) 发动机电子控制技术 电子控制自动变速系统 汽车电子防抱死制动系统 电子控制安全气囊 电子控制悬架系统 车上网络技术 汽车电控系统设计
第一章 概 述
第一节 汽车电子技术的发展历史和现状 一、汽车电子技术的发展历史:传统汽车主要由机
2. 反馈自适应控制:如果过程特性的变 化不能直接观测到,则根据系统的输 入、输出信号等参数依据自适应算法 计算出输入控制器的参数,使之适应 过程。
(六)模糊控制:不需要预先知道过程的精确数学
模型在控制过程中,首先把由各种传感器测出的 精确量转化成为适于模糊运算的模糊量,然后将 这些量在模糊控制器中加以运算,最后再将运算 结果中的模糊量转化为精确量,以便对执行器进 行具体的操作控制。
测发动机转速信号转子上有凸齿发动机运转带动信号转子转动信号转子与线圈之间的气隙发生变化通过线圈的磁通量变化便会在线圈两端产生感应电压并以脉冲形式输通常将该传感器装在分点器内分电器内的信号转子与分电器同轴旋转分电器轴又由凸轮轴驱动转子上有凸齿通常凸齿数与汽缸数相等分电器内还设有感应线圈和磁铁组成的定子旋转过程中转子凸齿正对定子磁极时磁通量变化率为零是输出负脉冲的零点将该点作为活塞到达上止点的基准信号

第5章点火系统汽车电气设备凌永成电子课件

第5章点火系统汽车电气设备凌永成电子课件
如果点火提前角过小(即点火过迟),则混合气边燃烧, 活塞边下行,即燃烧过程是在容积增大的情况下进行的,不仅 导致发动机功率下降,还会引起发动机过热,油耗增加。
一般把发动机发出最大功率或油耗最小时的点火提前角, 称为最佳点火提前角。发动机在不同工况和不同使用条件下最 佳点火提前角也不相同,影响最佳点火提前角的主要因素有:
图5-5 无分电器点火系统结构
第5章点火系统汽车电气设备凌永成 电子课件
5.1.5点火系统的分类
1.按照点火能量的储存方式分类
①电感储能式电子点火系统(亦称电感放电式电子点火系)。 在这类点火系统中,电火花的点火能量以磁场的形式储存在 点火线圈中。
②电容储能式电子点火系统(亦称电容放电式电子点火系)。 在这类点火系统中,电火花的点火能量以电场的形式储存在 专门的储能电容器中。
其中,产品代号用汉语拼音字母表示。 电压等级代号:1表示12V;6表示6V。 点火线圈用途代号用数字表示,具体含义见表5-1。
2.分电器
分电器(Distributor)由配电器、点火信号发生器和点火 提前机构等组成。分电器的壳体通常用铝合金或铸铁制成,下 部压有石墨青铜衬套,分电器轴由发动机第曲5章点轴火系直统汽接车电或气设间备凌接永成驱动。
电子课件
2.点火系统的基本原理
无触点电子点火系统的基本原理为:转动分电器使点火 信号发生器产生脉冲电压信号,此脉冲电压信号经点火控制 器大功率晶体三极管前置电路的放大、整形等处理后,控制 串联于点火线圈初级回路的大功率晶体三极管的导通和截止。
大功率晶体三极管导通时,点火线圈初级通路,点火系 统储能;当输入点火控制器的点火信号脉冲使大功率晶体三 极管截止时,点火线圈初级断路,次级绕组便产生高压电。
第5章点火系统汽车电气设备凌永成 电子课件
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
汽车电子控制技术沈阳大学源自凌永成配套教材信息
教材名称:汽车电子控制技术(第2版) 教材主编:凌永成 教材定价:40RMB 出版社:北京大学出版社 出版时间/版次:2011年7月第2版 国际标准书号(ISBN ): 978-7-301-19225-2 教材所属系列: 21世纪全国高等院校汽车类 创新型应用人才培养规划教材
雪铁龙C5液压式可调悬架结构示意图 1-纵向横梁;2-球体; 3-上三角叉臂;4-支杆;5-长纵臂
通过增减液压油的方式实现车身高度的升或降,也就是 根据车速和路况自动调整离地间隙,从而提高汽车的平顺性 和操纵稳定性。
雪铁龙C5液压式可调悬架在车上的布置
采用液压式可调悬架的代表车型有雪铁龙C5、雪铁龙 C6、宝马7系轿车等。
第5章 电子控制悬架系统
教学提示:汽车悬架的性能直接影响车辆的操纵稳 定性和乘坐舒适性。采用电子控制主动悬架是汽车 悬架系统的发展趋势。 教学要求:本章主要介绍电子控制悬架系统在汽车 上的应用概况、基本组成及控制方法。要求学生了 解电子控制悬架系统的应用概况和发展趋势,熟悉 汽车电子控制悬架系统的组成和功能。
2.高度控制通断开关信号
高度控制通断开关位于行李箱的工具储藏室内。将开关 拨至OFF位置,悬架控制系统中止车辆高度控制。当车辆被 举升、停在不平的路面或车辆被拖曳时,可避免空气弹簧中 压缩空气排出,从而可防止车身高度的下降。
3.制动灯开关信号 制动灯开关位于制动踏 板支架上,当踩下制动踏 板时,开关接通。悬架 ECU利用这一信号判断汽 车是否处于制动状态。 4.门控灯开关信号 四个车门各有一个门 控灯开关,这些开关 都位于门柱上。悬架 ECU据此判断车门是 打开还是关上。
2)独立悬架
2.按照控制方式分
按照控制方式分不同,汽车悬架系统通常分为传统被动式悬 架(Passive Suspension)、半主动式悬架(semi-active suspension)、主动式悬架(Active Suspension)三类。
其中半主动式又分为有级半主动式(阻尼力有级可调) 和无级半主动式(阻尼力连续可调)两种;主动式悬架根据 频带和能量消耗的不同,分为全主动式(频带宽大于15Hz) 和慢全主动式(频带宽3~6Hz);而根据驱动机构和介质的 不同,可分为由电磁阀驱动的油气主动式悬架和由步进电动 机驱动的空气主动式悬架。
5.2 汽车电控悬架
传统的汽车悬架主要由弹簧、减振器、稳定杆和弹性轮 胎等组成,悬架的高度和弹性是不可调整的,在行车中车身 高度的变化取决于弹簧的变形,结构简单、实用。但因其弹 性和阻尼不能随外部工况变化,驾驶及乘坐舒适性较差。
电子控制悬架系统的优 点是能使悬架随着不同的路 况和行驶状态做出相应的调 整,既可以使汽车的乘坐舒 适性达到令人满意的水平, 又能使汽车的稳定性要求得 到满足。
当空气阀转到如图5-13所示的位置时,主、副气室的气 体通道被打开,主气室的气体经空气阀的中间孔与副气室的 气体相通,相当于空气弹簧的工作容积增大,空气弹簧的刚 度为“软”。
图5-13 空气弹簧的刚度为“软”
当空气阀转到如图5-14所示的位置时,主、副气室的气 体通道被关闭,主、副气室之间的气体不能相互流动,此时 的空气弹簧只有主气室的气体参加工作,空气弹簧的刚度为 “硬”。
5.3.3 丰田LS400电控悬架压缩空气系统的组成部件
1.空气压缩机 ①作用。 ②组成。 ③工作原理。 2.空气干燥器 ①作用。 ②结构。 ③工作原理。 3.排气电磁阀 ①作用。 ②工作原理。
4.高度控制电磁阀 ①作用。 ②组成及结构。
高度控制电磁阀内部结构图
5.空气管
空气管结构及在车上的分布
3.电磁式可调悬架 电磁式可调悬架是利用电磁反应来实现汽车底盘的高度 升降变化的的一种悬架。 它可以针对路面情 况,在1ms时间内作出 反应,抑制振动,保持 车身稳定,特别是在车 速很高又突遇障碍时更 能显出它的优势。电磁 式可调悬架的反应速度 比传统的悬架快5倍,即 使是在最颠簸的路面, 凯迪拉克SLS赛威的电磁悬架 也能保证车辆平稳行驶。 电磁悬架系统是由行车电脑、车轮位移传感器、电磁液 压杆和直筒减振器组成。在每个车轮和车身连接处都有一个 车轮位移传感器,传感器与行车电脑相连,行车电脑又与电 磁液压杆和直筒减振器相连。
图5-14 空气弹簧的刚度为“硬”
主气室是可变容积的,在它的下部有一个可伸展的隔膜, 压缩空气进入主气室可升高悬架高度,反之使悬架下降。车 辆高度则是由l号和2号高度控制阀及排气阀通过增减主气室 内的压缩空气量来调节。
③空气弹簧对车身高度的控制原理。
空气弹簧还可以控制车身高度。当需要升高车身时,由空气压缩机 来的空气经高度控制电磁阀向空气弹簧的主气室充气,使空气弹簧伸张, 从而使车身高度增加;当需要降低车身高度时,空气弹簧主气室的空气 经排气电磁阀排出到大气,使空气弹簧收缩,降低车身高度,如图5-15 所示。
无级半主动式悬架可以根据路面的行驶状态和车身的响 应对悬架阻尼力进行控制,并在几毫秒内由最小变到最大, 使车身上的振动响应始终被控制在某个范围内。但在转向、 起步、制动等工况时不能对阻尼力实施有效的控制。
主动式悬架是一种带有动力源的悬架,在悬架系统中附 加一个可控制作用力的装置。
主动式悬架可根据汽车载荷、路面状况、行驶速度、起 步、制动、转向等状况的变化,自动调整悬架的刚度、阻尼 力及车身高度。 通常把用于提高平顺性的控制称为路面感应控制,而把 用于增加稳定性的控制称为车身姿势控制。 另外,车身高度控制是主动式悬架系统的重要控制项目 之一。
5.1 汽车悬架概述
5.1.1 汽车悬架的作用
汽车悬架是指连接车架(或承载式车身)与车桥(或车 轮)的一系列传力装置。
汽车悬架的作用有: ①承受载荷; ②传递动力; ③缓和冲击。
汽车悬架
除此之外,汽车的悬架对汽车车轮的定位有较大的影响, 进而影响汽车行驶性能、操纵性能及乘坐的舒适性。
5.1.2 汽车悬架的分类 1.按照结构形式分 1)非独立悬架
图5-16 变阻尼减振器的结构
5.3.4 电子控制系统的组成
空 气 悬 架 电 子 控 制 系 统 示 意 图
丰 田
LS400
轿 车 空 气 悬 架 电 子 控 制 系 统 电 路 图
5.3.5 电控悬架系统的输入信号 1.悬架控制开关信号 悬架控制开关由水平调节控制(Level Regulation Control,LRC)开关和高度控制开关组成。 LRC开关用于选择减振器和空气弹簧的工作模式(NORM 或SPORT);高度控制开关用于选择所希望的车身高度 (NORM或HIGH)。 当LRC开关设在SPORT位置时,组合仪表内的LRC指示 灯亮;当高度控制开关设在HIGH位置时,组合仪表内的高度 控制指示灯亮。
(a)车身低 图5-15 车身高度控制
(b)车身高
2)变阻尼减振器 ①变阻尼减振器的安装位置。变阻尼减振器安装于空气弹簧 的下端,与空气弹簧一起构成悬架支柱,上端与车架相连, 下端安装在悬架摆臂上。
②变阻尼减振器的结构。变阻尼减振器主要由缸筒、活塞及 阻尼调节杆、回转阀等构成,其结构如图5-16所示。
5.2.2 电控悬架系统的功能 1.车身高度调整 当汽车在起伏不平的路面行驶时,可以使车身抬高,以 便于通过;在良好路面高速行驶时,可以降低车身,以减少 空气阻力,提高操纵稳定性。 2.阻尼力控制 用来提高汽车的操纵稳定性,在急转弯、急加速和紧急 制动情况下,可以抑制车身姿态的变化。 3.弹簧刚度控制 动态改变弹簧刚度,使悬架满足运动或舒适的要求。采 用主动式悬架后,汽车对侧倾、俯仰、横摆跳动和车身的控 制都能更加迅速、精确,汽车高速行驶和转弯的稳定性提高, 车身侧倾减小。制动时车身前俯小,起动和急加速可减少后 仰。即使在坏路面,车身的跳动也较小,轮胎对地面的附着 力提高。
保时捷帕那梅拉(Porsche Panamera)空气式可调悬架
2.液压式可调悬架 液压式可调悬架是指根据车速和路况,通过增减液压油 的方式调整汽车底盘的离地间隙来实现车身高度升降变化的 一种悬架。
内置式电子液压集成模块是液 压式可调悬架的核心,可根据 车速、减振器伸缩频率和伸缩 程度的数据信息,在汽车重心 附近安装有纵向、横向加速度 和横摆陀螺仪传感器,用来采 集车身振动、车轮跳动、车身 高度和倾斜状态等信号,这些 信号被传送给行车电脑,行车 电脑再根据输入信号和预先设 定的程序操纵前后四个执行油 缸工作。
6.气动减振器
空气悬架系统有四个气动减振器,每个气动减振器都包 括一个可变阻尼力的减振器和可变弹性系数的空气弹簧,气 动减振器的总体结构如图5-12所示。

5-12
气 动 减 振 器 的 总 体 结 构
1)空气弹簧 ①空气弹簧的安装位置。 空气弹簧安装于气动减振 器的上端,与可变阻尼力 的减振器一起构成悬架支 柱,上端与车架相连,下 端安装在悬架摆臂上。空 气悬架的空气弹簧由空气 室和空气阀两部分组成, 空气室分为主气室和副气 室。 ②空气弹簧的变刚度原理。 悬架空气弹簧刚度的改变是根据压缩空气通过空气阀由主气 室进入副气室空气量的改变来调节的,空气弹簧的弹性系数 (刚度)可分为两个阶段来调节。
图5-16 变阻尼减振器的结构
当回转阀从“硬”状态位置顺时针转动60°时,B截面的 阻尼孔打开,A、C两截面的阻尼孔仍关闭,减振器处于“运 动”状态,也称为中间状态。
图5-16 变阻尼减振器的结构
当回转阀从“硬”状态位置逆时针转动60°时,A、B、C 三个截面的阻尼孔全部打开,此时减振器的阻尼最小,减振 器处于“软”状态。
1.压缩空气系统的组成
丰 田
LS400
轿 车 空 气 悬 架 压 缩 空 气 系 统 示 意 图
2.电子控制系统的组成
丰田LS400轿车空气悬架电子控制系统
3.电控空气悬架系统的基本原理 ①车高调整。 空气悬架ECU利用空气压缩机形成压缩空气,并将压缩 空气送入弹簧和减振器的空气室中,以此来改变车辆的高度。 车高的控制:分标准、升高和只升高后轮三种工作状态。 ②阻尼力控制。 在减振器上设有电动机,电动机受ECU的信号控制。利 用电动机可以改变通油孔的大小,从而改变了阻尼力的大小。 减振器的阻尼力控制分低、中、高三挡。 ③弹性系数的控制(弹簧刚度控制)。 在悬架空气弹簧上设有电动机,利用电动机可以改变通 气孔的大小,从而改变了弹性系数的大小。空气弹簧的弹性 系数分软、硬两挡。
