固态继电器说明书(一)

合集下载

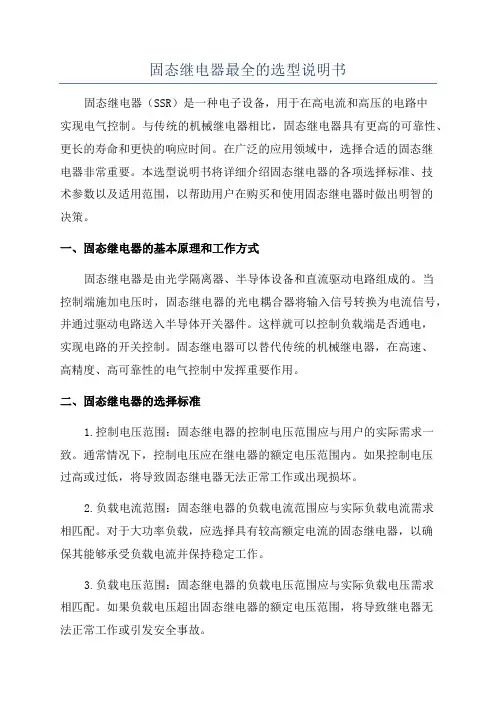

固态继电器最全的选型说明书

固态继电器最全的选型说明书

固态继电器最全的选型说明书固态继电器(SSR)是一种电子设备,用于在高电流和高压的电路中实现电气控制。

与传统的机械继电器相比,固态继电器具有更高的可靠性、更长的寿命和更快的响应时间。

在广泛的应用领域中,选择合适的固态继电器非常重要。

本选型说明书将详细介绍固态继电器的各项选择标准、技术参数以及适用范围,以帮助用户在购买和使用固态继电器时做出明智的决策。

一、固态继电器的基本原理和工作方式固态继电器是由光学隔离器、半导体设备和直流驱动电路组成的。

当控制端施加电压时,固态继电器的光电耦合器将输入信号转换为电流信号,并通过驱动电路送入半导体开关器件。

这样就可以控制负载端是否通电,实现电路的开关控制。

固态继电器可以替代传统的机械继电器,在高速、高精度、高可靠性的电气控制中发挥重要作用。

二、固态继电器的选择标准1.控制电压范围:固态继电器的控制电压范围应与用户的实际需求一致。

通常情况下,控制电压应在继电器的额定电压范围内。

如果控制电压过高或过低,将导致固态继电器无法正常工作或出现损坏。

2.负载电流范围:固态继电器的负载电流范围应与实际负载电流需求相匹配。

对于大功率负载,应选择具有较高额定电流的固态继电器,以确保其能够承受负载电流并保持稳定工作。

3.负载电压范围:固态继电器的负载电压范围应与实际负载电压需求相匹配。

如果负载电压超出固态继电器的额定电压范围,将导致继电器无法正常工作或引发安全事故。

4.控制输入类型:固态继电器的控制输入类型分为交流输入和直流输入。

用户应根据具体电路需求选择适合的控制输入类型。

5.继电器类型:固态继电器分为常闭型(NC)和常开型(NO)。

常闭型在继电器未通电时负载端通电,常开型在继电器未通电时负载端断电。

用户应根据实际需求选择适合的继电器类型。

三、固态继电器的技术参数1.额定负载电流:表示固态继电器能够承受的最大负载电流,单位为安培(A)。

2.额定负载电压:表示固态继电器能够承受的最大负载电压,单位为伏特(V)。

固态继电器说明书

固态继电器说明书
2.产品稳定可靠的性能来源于优良的器件和先进的生产工艺 DCB 技 业界首次采用的“热疲劳加载”循环测试法 柔性导热垫有效的降低了接触热阻和克服应力 中国首创的固态继电器动态参数测试系统
中国电力模块工艺制造的大功率 SSR,标称电流已达 500A,并采用铜瓷键合(DCB)第三代新技术, 无论是感性负载还是阻性负载,电压电流冲击及产品可靠性指标已达到际先进水平。
Tc=80℃ 1 周波浪涌电 流 Isurge A
300 500 800 1000 120 250 400
漏电流 380Vac < 7mA
同上
输入 DC 电压 电流
mA 4~32 10~30
同上 同上
介质耐压 VISOVDC:输入对输出>2000;输出对底板>2000 * 380VAC 测量 主要为并联 RC 回路的漏电流 工作电流为底板工作温度不超过 80℃
<12mA
<12mA <12mA
冷却 条件
风冷
风冷
风冷 风冷 风冷 风冷 风冷 风冷 风冷 风冷
风冷
风冷 风冷
6
2.3 U 系列(欧式风格)固态继电器
U 系列固态继电器采用了安全防护一体化的设计。 外形美观大方,两只反并联的晶闸管不仅提高了 dV/dT 等指标,更因为双 SCR 管芯的散热面积大, 所以具有工作电流大,耐浪涌冲击,可靠性高的特 点。此外,内置的抑制变频器干扰的大容量阻容吸 收器(RC 回路),独特的强力电力端子和配套的 DIN 导轨散热器,突出了产品的设计风格。
三.触发方式说明 ............................................................................................................. 8 四.安装及应用................................................................................................................. 9 五.故障原因及排除 ....................................................................................................... 10

固态继电器说明书

固态继电器说明书

固态继电器产品手册产品特性适用负载10-40A高可靠的通用型固态继电器1.尺寸小巧,全系列产品拥有相同的安装尺寸,2.内置压敏电阻及阻容吸收回路,具有吸收电网尖峰电压抗干扰能力;3.可通过动作指示灯来检查工作状态4.带有确保安全的保护盖5.宽电压输出,可达到AC38-480V6.为了节省安装空间,不带散热器时,可选用高强散热性产品(带C产品)7.高绝缘阻抗超过50MΩ/500VDC8.高耐压超过2.5KV9.低触发电流小干8mA。

*1:工作电流较大,可选用C型加强散热型产品。

*2:输出耐电流是在指定散热器上涂沫蛙油后使用时的值。

也会根据环境温度的不同而不同,详情请参见“负载电流-环境温度额定规格”。

*3:AC75V 以下时损失时间变长,请在实际负载下进行确认。

*4:建议工作时,使用专用散热器或规定尺寸的散热板。

特性数据● 负载电流-环境温度额定规格● 浪涌ON 电流耐量不重复(重复是,请保持在虚线以下)● 温度特性(动作电压、复位电压)外形尺寸● 本体● 散热器SSR -10DAH(C) SSR -15DAH(C) SSR -25DAH(C) SSR -40DAH(C)SSR -10DAH(C) SSR -15DAH(C) SSR -25DAH(C) SSR -40DAH(C)型号注释SSR -40DAHC注意事项● 使用SSR 之前1.在实际使用SSR 时,有事会发生预想不到的事故。

为此,必须尽可能地进行测试。

2.产品样本中记载的各额定性能值,如果没有持别注明 ,则所有值都是在JIS C5442标准试验状态下的值。

核实实际运行效果时,除了负载条件以外,还必须在和实际使用状态相同的条件下确认使用环境。

● 安装方法1.请加装快速保险丝(小于额定值的一半),以防止因负载短路而造成固态模组烧毁。

2.本固态模组所表示的额定电流是以电阻性负载为准,如果使用在其它负载上须考虑启动电流计关机突破。

◆ 电子起动式灯具(如日光等):须考虑起动电流及开机突破,220V AC 电流系统诘选用中型尚电压等级。

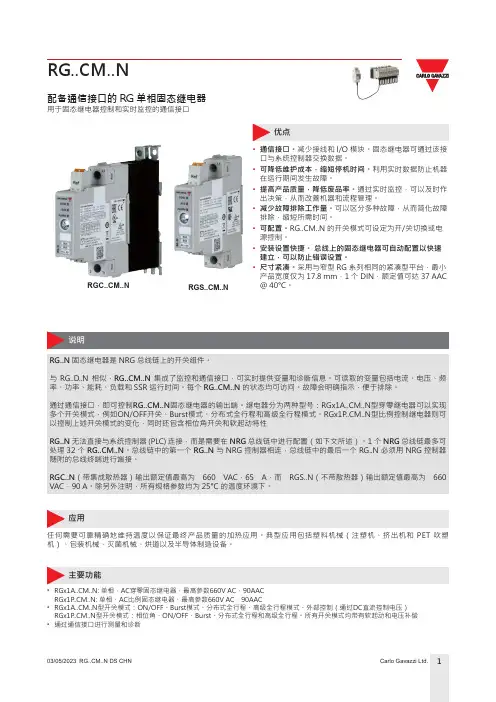

卡洛卡瓦兹(Carlo Gavazzi)单相固态继电器RG..CM..N说明书

卡洛卡瓦兹(Carlo Gavazzi)单相固态继电器RG..CM..N说明书

RG..CM..N配备通信接口的 RG 单相固态继电器优点• 通信接口。

减少接线和 I/O 模块。

固态继电器可通过该接口与系统控制器交换数据。

• 可降低维护成本,缩短停机时间。

利用实时数据防止机器在运行期间发生故障。

• 提高产品质量,降低废品率。

通过实时监控,可以及时作出决策,从而改善机器和流程管理。

• 减少故障排除工作量。

可以区分多种故障,从而简化故障排除,缩短所需时间。

• 可配置。

RG..CM..N 的开关模式可设定为开/关切换或电源控制。

• 安装设置快捷。

总线上的固态继电器可自动配置以快速建立,可以防止错误设置。

• 尺寸紧凑。

采用与窄型 RG 系列相同的紧凑型平台,最小产品宽度仅为 17.8 mm,1 个 DIN,额定值可达 37 AAC @ 40°C。

说明RG..N 固态继电器是 NRG 总线链上的开关组件。

与 RG..D..N 相似,RG..CM..N 集成了监控和通信接口,可实时提供变量和诊断信息。

可读取的变量包括电流、电压、频率、功率、能耗、负载和 SSR 运行时间。

每个 RG..CM..N 的状态均可访问。

故障会明确指示,便于排除。

通过通信接口,即可控制RG..CM..N 固态继电器的输出端。

继电器分为两种型号:RGx1A..CM..N型穿零继电器可以实现多个开关模式,例如ON/OFF开关、Burst模式、分布式全行程和高级全行程模式。

RGx1P ..CM..N型比例控制继电器则可以控制上述开关模式的变化,同时还包含相位角开关和软起动特性RG..N 无法直接与系统控制器 (PLC) 连接,而是需要在 NRG 总线链中进行配置(如下文所述)。

1 个 NRG 总线链最多可处理 32 个 RG..CM..N 。

总线链中的第一个 RG..N 与 NRG 控制器相连,总线链中的最后一个 RG..N 必须用 NRG 控制器随附的总线终端进行端接。

RGC..N (带集成散热器)输出额定值最高为 660 VAC,65 A,而 RGS..N(不带散热器)输出额定值最高为 660 VAC,90 A。

OMRON 固态继电器G3NA 说明书

OMRON 固态继电器G3NA 说明书

商品选择 (3)共通注意事项...................27技术指南.......................97用语说明. (101)相关信息固态继电器G3NA适用负载5~90A、产品种类丰富的通用固态继电器•AC输出规格的负载电流增加了75A、90A系列。

•将外形尺寸和小型化共通化,统一安装间距。

•内置可变电阻(G3NA-D210B除外),具有优良的外来浪涌吸收效果。

•可以通过动作显示灯来确认动作。

•带有确保安全的保护盖。

•标准形通过国际标准UL、CSA认证。

•EN标准(T V认证)也已系列化(-UTU型)。

(G3NA-410B、G3NA-420B、G3NA-440B除外)注.标准品通过UL、 CSA标准认证。

如果要订购符合EN标准(T ÜV认证)的产品,请在型号后加“-UTU”。

*1.根据环境温度的不同而不同。

详情请参照77页的特性数据“●负载电流-环境温度额定值”。

*2.AC75V以下,损失时间会变长,请在实际负载下进行确认。

(请参照84页)G3NA■选装件(另售)●单触安装板●安装配件●散热器可进行DIN导轨安装的纤细型低成本标准型额定值/性能■额定值●输入(环境温度25℃)*1.根据环境温度的不同而不同。

详情请参照77页的特性数据“●负载电流-环境温度额定值”。

*2.使用专用散热器或规定尺寸的散热板时(参照80~81页)。

G3NA特性数据●负载电流-环境温度额定值G3NA-205BG3NA-210BG3NA-410BG3NA-220B G3NA-420BG3NA-240BG3NA-440BG3NA-D210BG3NA-275B-UTU G3NA-475B-UTUG3NA-290B-UTU G3NA-490B-UTU注.Y92B-P250NF的使用环境温度为-30~+70℃。

请确认在指标范围内使用。

G3NA●接通电流耐量不重复(重复时请保持在虚线以下)。

G3NA-205BG3NA-210B G3NA-410BG3NA-220B G3NA-420BG3NA-240B G3NA-440BG3NA-D210BG3NA-275B-UTU G3NA-475B-UTUG3NA-290B-UTU G3NA-490B-UTU●温度特性(动作电压、复位电压)●散热板面积-负载电流特性G3NA-2□□B AC输入G3NA-220B注.所谓散热面积,是指散热板正反面合计的有效散热面积。

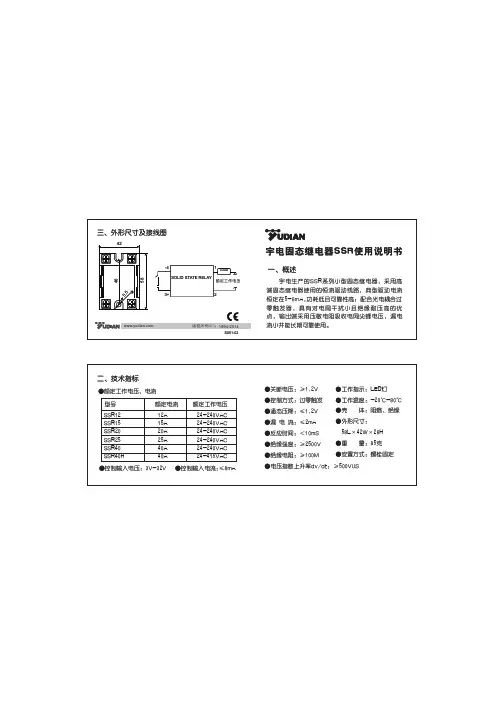

宇电固态继电器SSR使用说明书

宇电固态继电器SSR使用说明书

●电压指数上升率dv/dt:≥500VUS
二、技术指标
●额பைடு நூலகம்工作电压、电流
型号
额定电流 额定工作电压
SSR12 SSR15 SSR20 SSR25 SSR40 SSR40H
12A
24-240VAC
15A
24-240VAC
20A
24-240VAC
25A
24-240VAC
40A
24-240VAC
40A
24-415VAC
●控制输入电压:3V-32V ●控制输入电流:≤8mA
●关断电压:≥1.2V
●工作指示: LED灯
●控制方式: 过零触发 ●工作温度:-20℃-80℃
●通态压降:≤1.2V
●壳 体:阻燃、绝缘
●漏 电 流:≤2mA
●外形尺寸:
●反应时间:<10mS
58L×42W×26H
●绝缘强度: ≥2500V ●重 量:85克
●绝缘电阻: ≥100M
●安置方式:螺栓固定
三、外形尺寸及接线图
42
46 5.5
58
-4
1
LOAD
SOLID STATE RELAY 额定工作电压
3+
2

版 权 所 有 (c ): 1994-2014 S051-02
宇电固态继电器SSR使用说明书
一、概述
宇电生产的SSR系列小型固态继电器,采用高 端固态继电器使用的恒流驱动线路,典型驱动电流 恒定在5-6mA,功耗低且可靠性高;配合光电耦合过 零触发器,具有对电网干扰小且绝缘耐压高的优 点,输出端采用压敏电阻吸收电网尖蜂电压,漏电 流小并能长期可靠使用。

卡洛加瓦齐有限公司RM1D系列直流开关固态继电器说明书

卡洛加瓦齐有限公司RM1D系列直流开关固态继电器说明书

直流开关固态继电器主要特性• 低功率损耗输出 MOSFET• 100 ADC最大输出电流高达60 VDC • 50 ADC最大输出电流高达200 VDC • 10 ADC最大输出电流高达500 VDC • 开关频率高达1000 Hz • 4-32 VDC控制电压范围• 用于控制状态指示的LED • 夹式IP20 保护盖• 自升式端子•非模铸式外壳RM1D 系列进一步扩展了 Carlo Gavazzi 的直流固态开关解决方案产品系列,最高分别为 100 A(电源电压最高 60 VDC)、50 A(电源电压最高 200 VDC)、10 A(电源电压最高 500 VDC)。

这个新系列适用于面板式安装或散热器安装。

RM1D 的开关由 4-32 V 范围内的直流电压控制。

一个 LED 指示 SSR 上是否存在控制电压。

ON 和 OFF 之间来回切换的响应时间对于应用而言至关重要,而 RM1D 即是理想的解决方案。

RM1D 为全固态,非常适合需要高频开关循环的应用,因为 SSR 寿命不会受到这种频繁开关的影响。

除另外注明,所有规格参数均为 25°C 的温度环境下。

RM1D应用直流加热器、电磁阀、测试设备、电池电源的连接和断开主要功能• 直流开关固态继电器,输入和输出之间具有 3750 Vrms 隔离 • 响应时间短,可以打开和关闭• 全固态,确保高频开关循环的无故障运行订购代码输入代码,输入相应的选项而不是 . 有关有效的部件号,请参阅选择指南部分。

选型指南Carlo Gavazzi 兼容组件补充读物结构特性通用数据尺寸Fig. 1 RM1D尺寸除非另有说明,否则尺寸均为毫米性能输出控制打开tt onttt关掉t offFig. 2 响应时间特性Fig. 3输入电压与输入电流的关系曲线02468101214161848121620242832输入电流 (m A D C )输入电压 (VDC)1: 工作温度低于 -20°C 时,吸合电压升高至 5.5 VDC2: 在高开关频率下,输出电流会降低。

希曼顿固态继电器说明书-交流固态继电器

希曼顿固态继电器说明书-交流固态继电器

40A 12~440V 4~24V <8mA
3A
12~440V 3~5V
<3mA
4A
12~440V 3~5V
<3mA
6A
12~440V 3~5V
<3mA
8A
12~440V 4~24V <12mA
10A 12~440V 4~24V <12mA
12A 12~440V 4~24V <12mA
25A 12~440V 4~24V <12mA
封装形式 散热器固定:K,F,E,D,Q 线路板焊接:W-卧式;
L-立式 C-插接式
例:H260PK 表示单硅反并联,220VAC 工作电压,60A 工作电流调相控制方式,外形为 K 型 表示单硅反并联,380VAC 工作电压,300A 工作电流过零控制方式,外形为 E 型
2
目录
一.主要技术简介及应用 ....................................................... 4 二.产品简介......................................................................... 5
变压器启动器 功率因数校正器 无间断电源 能源开关 音乐喷泉 游戏机 自动消防保安系统
希曼顿固态继电器命名方式
首位字母
第二位数字
三四五位
第二个字母
第三个字母
分类符 (S):普通型 (H):增强型 (R): 固 态 调 压型
交流工作电压 (2):220VAC (3):380VAC
交流有效值 工作电流
工作方式 Z-零压型 P-调相型
三.常见应用......................................................................... 9 四.触发方式说明................................................................. 9 五.尺寸图........................................................................... 10 六.散热器说明................................................................... 12

GTT系列固态继电器使用说明书

GTT系列固态继电器使用说明书

PROFILEThe GTT family of solid-state relays has been designed with the aim of providing very accurate control of the load thanks to an analog control input, in voltage at 0…5V; 0…10V or in current at 0…20/4…20mA or a potentiometer (from 1KΩ to 10 KΩ).The electronic design ensures that the cycle time for proportioning the power is automatically optimized.The number of cycles that the GTT supplies to the load (wave trains) for a given input signal is calculated to be the minimum possible to maintain the necessary accuracy.This guarantees a very fast and accurate control loop that enables the GTT, driven by a controller or a PLC with analogue output, to obtain very precise control.The GTT can be used in three phase systems, using master-slave control architecture in which the control signal drives only one GTT (master) and this unit supplies the synchronized signals to the other GTT slaves.Two GTS modules can also be used as slaves.A load interrupt control option (HB) is available without having to use an external current transformer; alarm limit is settable with trimmer and yellow LED signal, with voltage-free contact, normally open.The GTT solid-state relay has a green LED to indicate the presence of the 24Vac power supply and a red LED to indicate the switching based on the analog control input signal.The LED signal will be continuous (off at minimum, on at maximum) at the ends of the scale, pulsing for intermediate values.The units offer optional accessoires for panel mounting, fuses and fuseholders, current transformer, isolation transformersTECHNICAL DATAGeneral features Category of use AC1Nominal voltage- 480Vac (max. range 24...530Vac)Nominal frequency: 50/60Hz Non-repetitive voltage: 1200Vp Zero switching voltage : ≤ 20V Voltage drop at nominal current ≤ 1,4VrmsPower factor = 1Control inputsVoltage: 0...5Vdc, 0...10Vdc (impedance ≥100KΩ)Current: 0...20mA, 4...20mA (impedance 125Ω)Potentiometer: from 1K to 10KΩ(auto-fed by GTT)O utputsGTT 25 (SCR version)Nominal current:25A@40°C in continuous service Non-repetitive overcurrent t=20 ms: 400A I 2t for blowout ≤ 645A 2sdV/dt critical with output deactivated: 1000V/µsGTT 25 / 40 / 50 / 60 / 75 / 90 / 120APOWER SOLID STATE RELAYS WITH ANALOG CONTROLMain features• Command input from analogue voltage or current signal or potentiometer.• Switching at voltage zero crossing.• Partialization of wave train power with dynamically optimized time cycle. • Antiparallel double SCR• 2 led for supply indication, “ON” state, 1 optional LED for load interrupt alarm • 4000V isolation between input circuit and power output • MOV (varistor)• Optional monitoring of interrupted load • DIN rail mounting (standard); Panel mounting (optional)Main applications• Plastics extrusion lines and injection moulding machines• Polymerization plant for synthetic fibre production • Rubber moulding machinery• Driers for ceramics and components for the building industries • Chemical andpharmaceutical industries • Industrial electric ovens • Food processing plantsGTT 40 (SCR version) Nominal current:40A@40°C in continuous service Non-repetitive overcurrent t=20 ms: 600AI2t for blowout: ≤ 1010A2sdV/dt critical with output deactivated: 1000V/µsGTT 50 (SCR version) Nominal current:50A@40°C in continuous service Non-repetitive overcurrent t=20 ms: 1150AI2t for blowout: ≤ 6600A2sdV/dt critical with output deactivated: 1000V/µsGTT 60 (SCR version) Nominal current:60A@40°C in continuous service Non-repetitive overcurrent t=20 ms: 1150AI2t for blowout: ≤ 6600A2sdV/dt critical with output deactivated: 1000V/µsGTT 75 (SCR version) Nominal current:75A@40°C in continuous service Non-repetitive overcurrent t=20 ms: 1300AI2t for blowout: ≤ 8000A2sdV/dt critical with output deactivated: 1000V/µsGTT 90 (SCR version) Nominal current:90A@40°C in continuous service Non-repetitive overcurrent t=20 ms: 1500AI2t for blowout: ≤ 11200A2sdV/dt critical with output deactivated: 1000V/µsGTT 120 (versione SCR) Nominal current:120A@40°C in continuous service (complete with fan and standard thermostat).Non-repetitive overcurrent t=20 ms: 1500AI2t for blowout: ≤ 11200A2sdV/dt critical with output deactivated: 1000V/µsIsolationRated isolation voltage input/output: 4000Vac Ambient conditions• Working temperature:0 to 80°C (see the dissipationcurves)• Max. relative humidity:50%...40°C• Max. installation altitude:2000m asl• Pollution level: 2• Storage temperature:-20..+85°CPower supply:24Vac ±10%, 50/60 HzAbsorptioni: 1.5VAMax. isolation voltage: 300VdcOptions:Interrupted HB load alarm.Controls the load by measuringcurrent on a shunt inside the device.The alarm limit is set with a multirevmonorev trimmer.The alarm output is obtained bymeans of a solid state relay. Thecontact is normally open (max. 30V,150mA, conduction resistance 15Ohm).Installation notesUse the high-speed fuse specifiedin the catalog according to theconnection example given.- Applications with solid state powerunits must also include an automaticsafety switch to cut out the loadpower line.In order to obtain best reliability,it is important to install a heatsinkcorrectly inside the panel, to reachan adequate thermal exchangebetween the device and thesurrounding air in natural convectionconditions.Mount it vertically (max. 10°dinclination from the vertical axis)• Vertical distance between a deviceand the panel walls >100mm• Horizontal distance between adevice and the panel walls: at least20mm• Vertical distance between devices:at least 300mm.• Horizontal distance betweendevices: at least 20 mm. Make surethat the wire raceways do not reducesuch distances: if they do, install thegroups cantilevered to the panel sothat air can flow vertically over theheat sink without obstructions.Attention:if you replace a GTT from an earlierseries, note the following:- the GTT cannot be used as a slaveof a master GTT from a previousseries;- the GTT can drive a slave froma previous series only if a 10k Wresistance is connected in series tothe master/slave connection- see the connection examples.Limits of use• Dissipation of thermic power on thedevice with restraints on the ambienttemperature of the installation.• Equip the cabinet with an externalair change or air-condition it, to putout dissipated power.• Installation restraints (distances tobe respected to grant dissipation withnatural convection).• Line transistor max. voltage andderivative limits, for which thesolid state relay is equipped withinside safety devices (based on themodels).• Leakage current < 3mA for SCRversion GTTs.(max. value with rated voltage andjunction temperature of 125°C)WORKING TYPOLOGYCALIBRATION PROCEDURE OF THE INPUT SIGNALINTERRUPTED LOAD ALARMInhibiting the GTTYou can inhibit operation of the GTT by means of the Master/Slave signal.To inhibit, connect control signal - (4) with the synchronism signal for Master/Slave connection (3).Notes on use of the GTT in Master/Slave configurationThe GTT can be used as a master to drive other solid state groups (slaves). With Master/Slave signal (3), you can drive up to 9 GTTs (see connection examples for GTT solid state power relays with three-phase load). You can also use a GTT to drive GTS solid state power relays (maximum of 2), as shown in the connection diagrams for GTT/GTS solid state power relays with three-phase load (attention: the HB option cannot be used for a three-phase application with neutral).TABLE FOR TERMINAL CHOICE OF POWER TERMINAL BOARD0-10Vdc 0-5Vdc0-10Vdc0-5VdcControllerCONNECTION EXAMPLESController0-10Vdc 0-5VdcGEFRAN spa via Sebina, 74 - 25050 Provaglio d’Iseo (BS)Tel. 03098881 - fax 0309839063 - Internet: http://www.gefran.it DTS_GTT_07-2015_ENG ACCESSORIESORDER CODE。

GEFRAN GQ 15 25 50 90A 单相固态继电器 说明书

GEFRAN GQ 15 25 50 90A 单相固态继电器 说明书

GQ 15 / 25 / 50 / 90 A单相固态继电器 主要特性 • 交流固态继电器 • 零位交叉转换 • 铜半导体耦合技术 • 15, 25, 50 和 90Arms 标准电流 • 非重复性电压:最高 1600Vp• 标准电压:最高 600 Vca • 标准电压: 3...32Vcc 和20...260Vac/Vcc 带接头• 光电绝缘(输入-输出) 4000Vrms • 红色 LED 驱动活动信号 • 内 置 MOV (选项 )主要应用 • 包装机 • 热力塑型 • 挤塑生产线 • 工业烤箱与熔炉 • 高转换速度控制应用 概述 零位交叉继电器,具有反平行闸流晶体管输出,是工业应用中用的最多的固态继电器。

 事实上,它可以用于电阻、电感和电容负载。

 “零位交叉”继电器当电压达到零点时通电,当电流达到零点时断电,依据输入电路的信号控制。

 此继电器被设计用于高值瞬间应用。

当继电器需要长时间承受高电流时,有必要在继电器端子和负载之间提供适当的功耗和足够的电气连接。

 附件有变阻器、熔丝、恒温器和风扇。

 使用适宜的散热器(见附件).技术数据 整体特性 额定频率:45...65Hz 启用时间:GQ...-D- ≤1/2 ciclo GQ...-A- ≤1 ciclo 关闭时间:GQ...-D- ≤1/2 ciclo GQ...-A- ≤1 ciclo 功率因数: ≥0,5保护等级: IP20GQ .. 24 -标准电压: 24...230 Vca (最大范围 20...253Vca)非重复性电压: ≥ 600 Vp 零位转换电压: ≤ 20V GQ .. 48 - 标准电压: 48...480 Vca (最大范围 40...528Vca)非重复性电压: ≥ 1200 Vp 零位转换电压: ≤ 40 V GQ...- 60- 标准电压: 48...600 Vca (最大范围 40...660Vca)非重复性电压: ≥ 1200 Vp 零位转换电压: ≤ 40V控制输入 A1 - A2GQ..-D-控制电压: 3...32Vcc开启电压: ≥ 2,7Vc.c关闭电压: ≤ 1Vcc 反电压: < 36Vcc 功耗: ≤ 13mA@32VGQ...-A-控制电压: 20...260Vac/Vcc开启电压: ≥ 15Vac/Vcc 关闭电压: ≤ 6Vac/Vcc 功耗: ≤ 8mAac/cc@260Vac/Vcc 控制输入的关联:最大数值 GQ...-A = V 控制-10% / 20输出 GQ - 15 - 标准电流:AC51: 15Arms; AC53: 3Arms 最小负载电流: 0,1Arms 重复性过电流 t=1 s: ≤ 35Arms 非重复性过电流 t=20ms:200Ap 标准电压和频率下的电流降: ≤ 8mArmsI 2t 对于熔化 t=1-10ms: ≤ 200A 2s 临界 dl/dt: ≥ 100A/µs 标准电流下的压降: ≤1,45Vrms 临界 dV/dt 关闭状态: ≥ 1000V/µs GQ - 25 -标准电流:AC51: 25Arms; AC53: 5Arms 最小负载电流: 0,3Arms 重复性过电流 t=1 s: ≤ 60Arms 非重复性过电流 t=20ms: 300Ap 标准电压和频率下的电流降: ≤ 8 mArms I 2t 对于熔化 t=1-10ms: ≤ 450A 2s 临界 dl/dt: ≥ 100A/µs 标准电流下的压降: ≤ 1,45Vrms 临界 dV/dt 关闭状态: ≥ 1000V/µs1GQ - 50 -标准电流:AC51: 50Arms; AC53: 15Arms最小负载电流: 0,3Arms重复性过电流 t=1 s: ≤125Arms 非重复性过电流 t=20ms: 600Ap 标准电压和频率下的电流降: ≤8mArmsI2t 对于熔化 t=1-10ms: ≤1800A2s 临界 dl/dt: ≥100A/µs标准电流下的压降: ≤1,35Vrms临界 dV/dt 关闭状态: ≥1000V/µs GQ - 90 -标准电流:AC51: 90Arms; AC53: 20Arms最小负载电流: 0,5Arms重复性过电流 t=1 s: ≤150Arms 非重复性过电流 t=20ms: 1500 Ap 标准电压和频率下的电流降: ≤10mArmsI2t 对于熔化 t=1-10ms: ≤11200A2s 临界 dl/dt: ≥100A/µs标准电流下的压降: ≤1,35Vrms临界 dV/dt 关闭状态: ≥1000V/µs (*) 唯一的型号:GQ-XX-24-X-1GQ-XX-24-X-1绝缘 标准绝缘电压 输入/输出: ≥4000 Vca标准绝缘电压 输出/壳体:≥2500 Vca绝缘电阻 输入/输出: ≥1010Ω绝缘电阻 输出/壳体:≥1010Ω绝缘电阻 输入/输出:≤8pF绝缘电容 输出/壳体:≤100pF环境条件工作温度:-25...+80°C工作温度:-55...+100°C 最大相对湿度: 50% 对于 40°C最大安装高度: 2000 slm污染水平 : 3温度特性 GQ - 15 -GQ - 25 -连接点温度:≤125°CRth (温度梯度)连接点/壳体:≤1,25 K/WRth (温度梯度)连接点/环境: ≤12 K/WGQ - 50 -连接点温度:≤125°CRth (温度梯度)连接点/壳体:≤0,65 K/WRth (温度梯度)连接点/环境: ≤12 K/WGQ - 90 -连接点温度:≤125°CRth (温度梯度)连接点/壳体:≤0,3 K/WRth (温度梯度)连接点/环境: ≤12 K/W固态继电器功耗计算 单相固态继电器 P d GQ .. 15/25 = 1,45 * Irms [W]P d GQ .. 50/90 = 1,35 * Irms [W]IRMS = 单相负载电流 散热器热电阻计算 Rth = (90°C - Max. amb. T) / P d这里 P d = 消耗的功率 Max. amb. T = 最大空气温度 在机箱中使用的散热器的热电阻应小于计算值(Rth)安装须知装置必须由一个适合的高速保险丝保护(附件)。

AQ-R固态继电器 说明书

AQ-R固态继电器 说明书

AQ-R 固态继电器AQ-R 固态继电器产品中新增加了30A 、40A 型。

■特长1.端子形状有插片端子与螺丝端子两种类型。

(30A 、40A 型产品仅有螺丝端子型。

)2.采用铝制印刷基板,实现了薄型化。

3.输入-输出间1,500V 的高绝缘耐压。

另外还有输入-输出间4,000V 的产品。

(仅10A 、15A 、20A )4.另有专用散热器(另外出售)、端子盒(另外出售)、DIN 轨道安装金属板(另外出售)等用户可自由选择的产品。

■用途1.成形机(加热器控制)2.恒温槽(加热器控制)3.印刷机(加热器控制)4.工作机械(电机控制)■型号体系■品种1.插片端子入箱数:内箱10个、外箱100个方式负载电流负载电压动作电压基础绝缘型(1,500V AC )加强绝缘型(4,000V AC )型号订购产品号型号订购产品号过零方式10A75~125V AC4~6V DCAQR10A1-Z4/6V DC AQR112--10~18V DC AQR10A1-Z10/18V DC AQR119--18~28V DC AQR10A1-Z18/28V DC AQR116--75~250V AC4~6V DC AQR10A2-Z4/6V DC AQR212AQR10A2-ZV4/6V DC AQR23210~18V DC AQR10A2-Z10/18V DC AQR219AQR10A2-ZV10/18V DC AQR23918~28V DC AQR10A2-Z18/28V DC AQR216AQR10A2-ZV18/28V DCAQR23615A 75~125V AC4~6V DCAQR15A1-Z4/6V DC AQR312--10~18V DC AQR15A1-Z10/18V DC AQR319--18~28V DC AQR15A1-Z18/28V DC AQR316--75~250V AC4~6V DC AQR15A2-Z4/6V DC AQR412AQR15A2-ZV4/6V DC AQR43210~18V DC AQR15A2-Z10/18V DC AQR419AQR15A2-ZV10/18V DC AQR43918~28V DC AQR15A2-Z18/28V DC AQR416AQR15A2-ZV18/28V DCAQR43620A75~125V AC4~6VDCAQR20A1-Z4/6V DC AQR512--10~18V DC AQR20A1-Z10/18V DC AQR519--18~28V DC AQR20A1-Z18/28V DC AQR516--75~250V AC4~6V DC AQR20A2-Z4/6V DC AQR612AQR20A2-ZV4/6V DC AQR63210~18V DC AQR20A2-Z10/18V DC AQR619AQR20A2-ZV10/18V DC AQR63918~28V DCAQR20A2-Z18/28V DCAQR616AQR20A2-ZV18/28V DCAQR6362.螺丝端子入箱数:内箱10个、外箱100个方式负载电流负载电压动作电压基础绝缘型(1,500V AC)加强绝缘型(4,000V AC)型号订购产品号型号订购产品号过零方式10A75~125V AC4~6V DC AQR10A1-S-Z4/6V DC AQR152--10~18V DC AQR10A1-S-Z10/18V DC AQR159--18~28V DC AQR10A1-S-Z18/28V DC AQR156--75~250V AC4~6V DC AQR10A2-S-Z4/6V DC AQR252AQR10A2-S-ZV4/6V DC AQR27210~18V DC AQR10A2-S-Z10/18V DC AQR259AQR10A2-S-ZV10/18V DC AQR27918~28V DC AQR10A2-S-Z18/28V DC AQR256AQR10A2-S-ZV18/28V DC AQR276 15A75~125V AC4~6V DC AQR15A1-S-Z4/6V DC AQR352--10~18V DC AQR15A1-S-Z10/18V DC AQR359--18~28V DC AQR15A1-S-Z18/28V DC AQR356--75~250V AC4~6V DC AQR15A2-S-Z4/6V DC AQR452AQR15A2-S-ZV4/6V DC AQR47210~18V DC AQR15A2-S-Z10/18V DC AQR459AQR15A2-S-ZV10/18V DC AQR47918~28V DC AQR15A2-S-Z18/28V DC AQR456AQR15A2-S-ZV18/28V DC AQR476 20A75~125V AC4~6V DC AQR20A1-S-Z4/6V DC AQR552--10~18V DC AQR20A1-S-Z10/18V DC AQR559--18~28V DC AQR20A1-S-Z18/28V DC AQR556--75~250V AC4~6V DC AQR20A2-S-Z4/6V DC AQR652AQR20A2-S-ZV4/6V DC AQR67210~18V DC AQR20A2-S-Z10/18V DC AQR659AQR20A2-S-ZV10/18V DC AQR67918~28V DC AQR20A2-S-Z18/28V DC AQR656AQR20A2-S-ZV18/28V DC AQR676 30A75~250V AC4~6V DC AQR30A2-S-Z4/6V DC AQR752--10~18V DC AQR30A2-S-Z10/18V DC AQR759--18~28V DC AQR30A2-S-Z18/28V DC AQR756--40A75~250V AC4~6V DC AQR40A2-S-Z4/6V DC AQR852--10~18V DC AQR40A2-S-Z10/18V DC AQR859--18~28V DC AQR40A2-S-Z18/28V DC AQR856--■额定1.额定(测定条件环境温度:20℃、输入侧动作电源波纹:1%以下)1)10A型 产品号→↓项目AQR112AQR152AQR119AQR159AQR116AQR156AQR212AQR232AQR252AQR272AQR219AQR239AQR259AQR279AQR216AQR236AQR256AQR276备注输入侧动作电压DC4~6V DC10~18V DC18~28V DC4~6V DC10~18V DC18~28V※1输入(电)阻抗(约)0.26kΩ0.86kΩ1.36kΩ0.26kΩ0.86kΩ1.36kΩ复位电压1V以上输出侧最大允许负载电流10A ※2T a=40℃以下负载电压75~125V AC75~250V AC周波数45~65Hz重复峰值关闭电压400V600V浪涌导通电流100A ※360Hz 1周期开路时漏电电流2.5mA以下/100V印加时5mA以下/200V印加时60Hz闭路时导通电压1.6V以下最大负载通电时最小负载电流100mA ※4临界关闭电压上升率100V/µsAQ-R(AQR1,2,3,4,5,6,7,8)2)15A型 产品号→↓项目AQR312AQR352AQR319AQR359AQR316AQR356AQR412AQR432AQR452AQR472AQR419AQR439AQR459AQR479AQR416AQR436AQR456AQR476备注输入侧动作电压DC4~6V DC10~18V DC18~28V DC4~6V DC10~18V DC18~28V※1输入(电)阻抗(约)0.26kΩ0.86kΩ1.36kΩ0.26kΩ0.86kΩ1.36kΩ复位电压1V以上输出侧最大允许负载电流15A ※2T a=40℃以下负载电压75~125V AC75~250V AC周波数45~65Hz重复峰值关闭电压400V600V浪涌导通电流150A ※360Hz 1周期开路时漏电电流2.5mA以下/100V印加时5mA以下/200V印加时60Hz闭路时导通电压1.6V以下最大负载通电时最小负载电流100mA ※4临界关闭电压上升率100V/µs3)20A型 产品号→↓项目AQR512AQR552AQR519AQR559AQR516AQR556AQR612AQR632AQR652AQR672AQR619AQR639AQR659AQR679AQR616AQR636AQR656AQR676备注输入侧动作电压DC4~6V DC10~18V DC18~28V DC4~6V DC10~18V DC18~28V※1输入(电)阻抗(约)0.26kΩ0.86kΩ1.36kΩ0.26kΩ0.86kΩ1.36kΩ复位电压1V以上输出侧最大允许负载电流20A ※2T a=40℃以下负载电压75~125V AC75~250V AC周波数45~65Hz重复峰值关闭电压400V600V浪涌导通电流200A ※360Hz 1周期开路时漏电电流2.5mA以下/100V印加时5mA以下/200V印加时60Hz闭路时导通电压1.6V以下最大负载通电时最小负载电流100mA ※4临界关闭电压上升率100V/µs4)30A型、40A型 产品号→↓项目AQR512AQR552AQR519AQR559AQR516AQR556AQR612AQR632AQR652AQR672AQR619AQR639AQR659AQR679AQR616AQR636AQR656AQR676备注输入侧动作电压DC4~6V DC10~18V DC18~28V DC4~6V DC10~18V DC18~28V※1输入(电)阻抗(约)0.26kΩ0.86kΩ1.36kΩ0.26kΩ0.86kΩ1.36kΩ复位电压1V以上输出侧最大允许负载电流30A ※240A ※2T a=40℃以下负载电压75~250V AC周波数45~65Hz浪涌导通电流300A ※3400A ※360Hz 1周期开路时漏电电流5mA以下/200V印加时60Hz闭路时导通电压1.6V以下最大负载通电时最小负载电流120mA ※4注)※1.参见数据3.动作电流-动作电压特性。

固态继电器使用说明书

固态继电器使用说明书



SGT1-800/380 〃
40 1.10 0.016 〃


SGT1-1200/380 〃
60 1.10 0.011 〃


SGT1-1600/380 〃
80 1.10 0.008 〃


SGT2-15/380 1200
1
1.41 0.383 〃

≤85
SGT2-28/380

2
1.53 0.275 〃
电器固定于散热器上。注意四个螺钉用力要均等,以免拉裂塑料外壳。
(3)用接线端头环带将电缆铜线扎紧,最好再浸锡,以免接触不良而附加发热。然后套上绝缘热缩
管,用热风或热水使其加热收缩。
(4)将接线端头平放于固态继电器电极上,用螺钉紧固,保持良好平面压力接触。
(5)接控制电源引线
由于不同型号固态继电器在不同的外壳上制造,所以过零触发器所需直流控制电源正、负极输入端接
(5)热循环负载次数高于国家标准近 10 倍,使用寿命长。
3、型号、规格(见表 1)
表1
名称
型号
规格
对应电 联结图
所属 外形图
SGT1-20/380
20A 380V
图2
图 10
SGT1-30/380
30A 380V


SGT1-40/380
40A 380V


SGT1-75/380
75A 380V

线形式有以下 5 种:① 5 芯接插件;② 9 芯接插件;③ 15 芯接插件;④ 2 芯接线端子;⑤ 铜电极式。


SGT1-40/380

RS1A零触点交流固态继电器说明书

RS1A零触点交流固态继电器说明书

RS1A• Zero switching AC Solid State Relay• Direct copper bonding (DCB) technology in 25 A and 40 A types • LED indication• Clip-on IP 20 protection cover • Self-lifting terminals• Housing free of moulding mass• 2 input ranges: 4-32 VDC and 18-36 VAC/VDC• Operational ratings up to 40 AACrms and 480 VAC • Blocking voltage: Up to 1200 V p • Opto-isolation: > 4000 VACrms• Integrated snubber network in 25 A and 40 A typesProduct De s crip t ionThe zero switching relay with triac (10 A) or thyristor output (25 A, 40 A) offer a solution for resistive load switching. The zero switching relay switches ON when the sinus-oidal voltage crosses zero and switches OFF when the current crosses zero. TheSolid State RelaysLED indicates the status of the control input. The clip-on cover is securing touch pro-tection to IP 20. Output ter-minals can handle cables up to 16 mm 2.Type SelectionSwitching modeRated operational Rated operational Control voltage voltage current A: Zero Switching 23: 230 VACrms 10: 10 AACrms LA: 18 to 36 VAC/VDC 40: 400 VACrms 25: 25 AACrms D: 3 to 32 VDC*48: 480 VACrms40: 40 AACrms*4 to 32 VDC for 400 VACand 480 VAC typesIndustrial, 1-Phase ZS w. LED Types RS 23, RS 40, RS 48Rated opera- Blocking Control Rated op e r a t ion a l currenttional voltage voltagevoltage10 A 25 A40 A230 VACrms 650 V p 3-32 VDC RS1A23D10 RS1A23D25 RS1A23D4018-36 VAC/DC RS1A23LA10 RS1A23LA25 RS1A23LA40400 VACrms 800 V p 4-32 VDC RS1A40D10 RS1A40D25 RS1A40D4018-36 VAC/DC RS1A40LA10 RS1A40LA25 RS1A40LA40480 VACrms 1200 V p4-32 VDCRS1A48D10 RS1A48D25 RS1A48D4018-36 VAC/DCRS1A48LA10 RS1A48LA25 RS1A48LA40Selection GuideGeneral Spec i f i c a t ionsHousing SpecificationsThermal SpecificationsOutput SpecificationsIsolationInput SpecificationsElectromagnetic Compatibility- Use of AC solid state relays may, according to the application and the load current, cause conducted radio interferences. Use of mains filters may be neces-sary for cases where the user must meet E.M.C requirements. The capacitor values given inside the filtering specification tables should be taken only as indi-cations, the filter attenuation will depend on the final application.- Control input lines must be installed together to maintain products’ susceptibility to Radio Frequency interference.- Performance Criteria 1: No degradation of performance or loss of function is allowed when the product is operated as intended.- Performance Criteria 2: During the test, degradation of performance or partial loss of function is allowed. However, when the test is complete the product should return operating as intended by itself.- Performance Criteria 3: Temporary loss of function is allowed, provided the function can be restored by manual operation of the controls.1.73 1.49 1.25 1.01 0.77 0.52 0.28 412.00 1.73 1.45 1.18 0.90 0.63 0.35 36 2.35 2.03 1.71 1.39 1.08 0.76 0.44 31 2.80 2.43 2.05 1.68 1.30 0.93 0.55 273.41 2.96 2.51 2.05 1.60 1.15 0.70 224.26 3.71 3.15 2.59 2.03 1.47 0.92 185.56 4.84 4.12 3.40 2.68 1.96 1.24 147.74 6.74 5.75 4.76 3.77 2.78 1.78 1012.12 10.58 9.04 7.50 5.96 4.42 2.88 6 - - - 15.74 12.56 9.37 6.18 3 20 30 40 50 60 70 803.23 2.80 2.37 1.94 1.51 1.09 0.66 23 3.70 3.21 2.73 2.24 1.75 1.26 0.78 214.30 3.74 3.17 2.61 2.05 1.49 0.92 185.07 4.41 3.76 3.10 2.44 1.78 1.12 156.12 5.33 4.54 3.75 2.96 2.17 1.38 137.58 6.61 5.64 4.66 3.69 2.72 1.75 10 9.808.55 7.30 6.05 4.80 3.55 2.30 8 13.5 11.80 10.09 8.37 6.66 4.94 3.23 6-18.3 15.7 13.04 10.39 7.74 5.09 4- - - - - 16.210.7 2 20 30 40 50 60 70 80Heatsink Dimensions (load current versus ambient temperature)RS1A23..10, RS1A40..103.34 2.58 1.81 1.04 0.27 -4.25 3.37 2.49 1.61 0.73-5.41 4.38 3.36 2.33 1.31 0.286.92 5.70 4.49 3.27 2.06 0.848.967.49 6.02 4.55 3.08 1.6111.9 10.08.19 6.36 4.53 2.6916.2 13.9 11.59.10 6.72 4.3423.7 20.3 17.0 13.7 10.4 7.1238.6 33.4 28.3 23.1 17.9 12.7- - - - - 29.710.09.08.07.06.05.04.03.02.01.0Loadcurrent [A]Thermal resistance [°C/W]T AAmbient temp. [°C]Powerdissipation [W]13.011.39.78.26.85.54.23.01.90.92030 4050 6070RS1A48..10, RS..25Powerdissipation [W]T AAmbient temp.[°C]25.022.520.017.515.012.510.07.55.02.5Thermal resistance [°C/W]Loadcurrent [A]RS (40)Powerdissipation [W]T AAmbient temp.[°C]403632282420161284Thermal resistance [°C/W]Loadcurrent [A]• Heatsinks and fans• 5.40o C/W to 0.12o C/W thermal resistance • DIN, panel or thru wall mounting • Single or multiple SSR mountingHeatsink SelectionHeatsink Range Overview:https:///images/PIM/DATASHEET/ENG/SSR_Accessories.pdf Heatsink Selector Tool:https:///nsc/HQ/EN/solid_state_relaysOrdering KeyRHS..DimensionsAll dimensions in mm.Functional DiagramDC Control VoltageAC Control VoltageNote: Applies only to RS1A23D10, RS1A40D10Note: Applies only to RS1A23LA10, RS1A40LA10Note: Applies only to RS1A48D10, RS1A..D25, RS1A..D40Note: Applies only to RS1A48LA10, 25, 4025The declaration in this section is prepared in compliance with People’s Republic of China Electronic Industry Standard SJ/T11364-2014: Marking for the Restricted Use of Hazardous Substances in Electronic and Electrical Products.Part NameToxic or Harardous Substances and Elements Lead (Pb)Mercury (Hg)Cadmium (Cd)Hexavalent Chromium (Cr(Vl))Polybrominated biphenyls (PBB)Polybrominated diphenyl ethers(PBDE)Power Unit AssemblyxOOOOOO: Indicates that said hazardous substance contained in homogeneous materials fot this part are below the limit require-ment of GB/T 26572.X: Indicates that said hazardous substance contained in one of the homogeneous materials used for this part is above the limit requirement of GB/T 26572.Environmental Information环境特性这份申明根据中华人民共和国电子工业标准SJ/T11364-2014:标注在电子电气产品中限定使用的有害物质零件名称有毒或有害物质与元素铅(Pb)汞(Hg)镉(Cd)六价铬(Cr(Vl))多溴化联苯(PBB)多溴联苯醚(PBDE)功率单元xOOOOOO:此零件所有材料中含有的该有害物低于GB/T 26572的限定。

人民电器 SSR 系列固状继电器 产品说明书

人民电器 SSR 系列固状继电器 产品说明书

SSR系列固态继电器固态继电器SolidStateRelay简称SSR,他是用现代微电子技术与电力电子技术发展起来的一种新型无触点开关器件。

它单相为四端有源器件,两个输入控制端,两个负载输出端,输入输出问为光电隔离,输入端加卜直流或脉冲信号,输出端就能从断态转变为通态。

整个器件没有任何可动部件或触点,实现—厂相当于电磁9C电器的功能。

固态继电揣工作可靠,无触点、无火花、寿命长、无噪声、无电磁卜扰、开关速度快,抗干扰能力强、且体积小、耐振动、防爆、防潮、防腐蚀、能与TTL、DTL、HTL等逻辑电路兼容,以微小的控制信号达到直接驱动大电流负载。

固态继电器口前已广泛应用于计算机外围接门装置,电炉加热恒温系统;数控机械、遥控系统、工业自动化装置;信号灯、交通灯闪烁器、照明舞台灯光控制系统;仪器仪表、医疗器械,办公设备,自动消防、保安系统等等,另外在‘些要求耐振、耐潮、耐腐蚀,防爆的特殊装置和恶劣的工作环境小以及要求工作高可靠的场合小,SSR能比传统的继电器有无可比拟的优越性。

SSR:固态继电器系列(普通型和增强型)SSR3P:固态继电器系列(普通型和增强型)SSVR:固态调压器系应用电路产品概述INPUT80-250AC OUTPUT 220VAC负载~~~SSR~1SSR、交流应用电路2SSR、直流应用电路INPUT3-32VDC OUTPUT 220VAC~+~SSR~负载OUTPUT 220VAC~~~SSVR~负载2W 470K3SSVR、交流应用电路4SSR、直流应用电路INPUT3-32VDC OUTPUT 220VAC~~~SSR~负载5SSR、三相负载控制接法~380V3-32VDC+ -TSRWVU△接法 接法Y6SSR、三相电机正反转接法~380V+ -TSRWVU+M主要技术数据全国统一客服热线: 400 898 1166 106。

工业级单相固态继电器说明书

工业级单相固态继电器说明书

RM1A, RM1B• 过零型开关(RM1A) 或瞬动开关(RM1B)交流固态继电器• 直接覆铜法(DCB) 技术• LED 指示• 内置压敏电阻• 夹式IP20 保护盖• 自升式端子• 非模铸式外壳• 2 种输入范围:3-32* VDC 以及20-280 VAC/22-48 VDC • 工作额定值:最高100 AACrms 和600 VACrms • 关断电压:最高1400 Vp • 光电绝缘:> 4000 VACrms产品说明这款工业级单相固态继电器使用两个反相连接的晶闸管控制输出,具有多项应用潜力,因此是工业级 SSR 中应用最广泛的产品。

这款继电器可用于电阻式、电感式以及电容式负载。

过零型固态继电器会在正弦曲线穿过零时打开,并在电流穿过零时关闭。

带有直流控制端输入的瞬动继电器可用于相位控制。

内置压敏电阻确保为高负荷的工业级应用提供瞬固态继电器时电压突变保护,而 LED 则可以清楚指示控制端输入的状态。

夹式保护盖实现了 IP20 级别的接触式保护。

有保护的输出端子可以处理最粗达 16 mm 2 的线缆。

型号选择开关模式 额定工作电压 控制电压额定工作电压电流A:过零型开关 23: 230VACrms A: 20-280VAC / 22-48VDC 25: 25AACrms B:瞬动开关 40: 400VACrms D: 3-32VDC*50: 50AACrms48: 480VACrms *4 - 32 VDC,适用于400、480 和600 VAC 型号 75: 75AACrms60: 600VACrms*4 - 32 VDC,适用于RM1B 型号 100: 100AACrms工业级,单相ZS (IO),内置LED 和压敏电阻型号:RM 23,RM 40,RM 48,RM 60额定工作电压关断电压 控制电压 额定工作电流25A50A75A100A230VACrms 650V p 3 - 32VDC RM1A23D25 RM1A23D50 RM1A23D75 RM1A23D100ZC 20 - 280VAC RM1A23A25 RM1A23A50 RM1A23A75 RM1A23A10022 - 48VDC 400VACrms 800V p 4 - 32VDC RM1A40D25 RM1A40D50 RM1A40D75 RM1A40D100ZC 20 - 280VAC RM1A40A25 RM1A40A50 RM1A40A75 RM1A40A10022 - 48VDC 480VACrms 1200V p 4 - 32VDC RM1A48D25 RM1A48D50 RM1A48D75 RM1A48D100ZC 20 - 280 VAC RM1A48A25 RM1A48A50 RM1A48A75 RM1A48A10022 - 48VDC 600VACrms 1400V p4 - 32VDC RM1A60D25 RM1A60D50 RM1A60D75 RM1A60D100ZC 20 - 280VAC RM1A60A25RM1A60A50RM1A60A75RM1A60A10022 - 48VDC选择指南s输入规格一般规格* 散热器必须接地额定工作电压 关断电压 控制电压 额定工作电流25A50A75A100A230VACrms, IO 650V p 4 - 32VDC RM1B23D25 RM1B23D50 RM1B23D75 RM1B23D100 20 - 280VAC/ RM1B23A25 RM1B23A50 RM1B23A75 RM1B23A10022 - 48VDC 400VACrms, IO 800V p 4 - 32VDC RM1B40D25 RM1B40D50 RM1B40D75 RM1B40D100480VACrms, IO 1200V p 4 - 32VDC RM1B48D25 RM1B48D50 RM1B48D75 RM1B48D100600VACrms, IO 1400V p 4 - 32VDC RM1B60D25 RM1B60D50 RM1B60D75 RM1B60D100 20 - 280VAC/ RM1B60A25 RM1B60A50 RM1B60A75 RM1B60A10022 - 48VDC选择指南注意:对于交流控制,将根据要求创建IO开关部件号输出规格注意:常规使用耐久测试的UL 要求为6.000 个周期电磁兼容性外壳规格继电器 安装螺钉 M5安装扭矩1.5-2.0Nm接头规格1x 2.5 - 6.0 mm²X电源接头:1/L1、2/T1 L1, T1A1, A2使用 75°C 铜 (Cu) 导线注意:- 根据应用和负载电流,交流固态继电器的使用可能会导致传导无线电干扰。

库顿固态继电器KSI说明书

库顿固态继电器KSI说明书

库顿固态继电器KSI说明书
产品介绍:
原装正品X国XX KSI480D80-L固态继电器
产品详细介绍
固态继电器KSI480系列单相交流输出
产品描述:
KSI480系列单相固态继电器,内部采用反并联可控硅结构,广泛
应用于各种工业场合,适合阻性、感性和容性负载。

负载电压48
-530VAC,输出电流为10A,25A,40A,60A,80A,100A。

产品特点:
<>过零或随机导通开关
<>负载电流:10A-100A @48-530VAC
<>SCR输出用于恶劣的工业环境
<>交流或直流输入
<>采用DBC底板具有很强的导热性能
<>介质耐压4000VACrms
<>LED指示灯
<>可选内置RC、MOV保护和TVS保护
应用场合:
适用于高低温箱,塑料机械,孵化机,注油机,空调,
电梯,照明,喷泉控制器等场合。

KSI480系列:
KSI480D10
KSI480D10R
KSI480A10
KSI480D25
KSI480D25R
KSI480A25
KSI480D40
KSI480D40R
KSI480A40
KSI480D60
KSI480D60R
KSI480A60
KSI480D80
KSI480D80R
KSI480A80
KSI480D100
KSI480D100R
KSI480A100
KSI480D60-L
KSI480D80-L
KSI480D100-L。

CDG1系列固态继电器使用说明书

CDG1系列固态继电器使用说明书

当产品出现故障后,首先断开电源,然后查找故障原因;检查线路无误后按安装,使用操作说明操作;
确属产品本身质量问题的产品,请与当地经销公司或5.2 故障排除:
LED灯亮:输入端供电电源电压是否符合产品工作范围,输出端电源电压是否工作在产品指定工作范围,负载电流是否工作在产品额定范围,负载端接线是否正确。

表2:(产品不包含散热器,如需要请另外购买)冷却条件
自然冷却
自然冷却
自然冷却
自然冷却
自然冷却
自然冷却
自然冷却
自然冷却自然冷却
强迫风冷
强迫风冷
强迫风冷
固态电流规格10A、15A、20A 25A、30A、40A 75A、80A SRQZ1工型10A以下SRQW1W型SRQT1小T型SRQT8大T型尺寸(长×宽高)×I型508050mm ××W型70×125×50mm t型80×70×80mm T型50×100×96mm SRQW2W型110×125×50mm 60A SRQT4T型80×100×96mm SRQT2t型100×70×80mm SRQT5SRQT6T型100×100×96mm T型110×100×96mm 100A、120A SRQT5SRQT6SRQT7T型100×100×96mm T型110×100×96mm T型150×100×96mm 20A以下30A以下40A以下60A以下W型小T型大T型大T型实际电流散热器类型散热器代号。

BESTALL P 系列固态继电器 说明书

BESTALL P 系列固态继电器 说明书

P0142-14L
P系列固态继电器是控制端为直流或方脉冲波输入,输出
端为交流随机型,特点是随着控制端直流或方脉冲波的输
入,受控制端无论在任何相位上都即时导通。

适合于要求
导通时间短、开关速度快的控制系统中。

当过零型固态继
电器用于如变压器这类感性负载时,会引起很大的浪涌电
输出通断参数
额定输出电压(Vac)
额定
输出电流
(Aac)
开通
时间
(ms)
关断
时间
(ms)
通态
压降
(Vac)
断态
漏电流
(mA)
瞬态
电压
(Vac)
28-4200.030-1<0.01<10≤1.5≤0.04800
一般参数安装形式直插
PCB
介质耐压(Vac)绝缘电阻(MΩ)
工作温度(℃)频率范围(Hz)
≥2500
500
-30-80
45-70。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

固态继电器说明书(一)目录一、单相交流固态继电器SSR-D系列 (2)二、三相交流固态继电器SSR-3D系列 (6)三、R系列固态调压器SSR-R系列 (6)四、产品的分类及选择 (7)五、器件的发热及散热器的选择 (8)中国·杭州国晶电子科技有限公司CHIAN HANGZHOU GUOJING ELECTRON SCIENCE AND TECHNOLOGY CO.,LTD.一、单相交流固态继电器1、概述固态继电器英文名名称为Solid State Relay,简称SSR。

它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件。

单相SSR为四端有源器件,其中其中两个输入控制端,两个输出端,输入输出间为光隔离,输入端加上直流或脉冲信号到一定电流值后,输出端就能从断态转变成通态。

一般情况下,万用表不能判别SSR的好坏,正确的方法采用图1-2的测试电路:当输入电流为零时,电压表测出的电压为电网电压,电灯不亮(灯泡功率须25W以上);当输入电流达到一定值以后,电灯亮,电压表测出的电压为SSR导通压降(在2V以下)。

(请初次使用者务必注意:因SSR内部有RC回路而带来漏电流(≤10mA),因此不能等同于普通触点式的继电器、接触器,如果需要漏电流≤1mA的固态继电器产品,请订货时事先说明。

请参考后面的注意事项)。

SSR优缺点固体继电器工作可靠,寿命长,无噪声,无火花,无电磁干扰,开关速度快,抗干扰能力强,且体积小,耐冲击,耐振荡,防爆、防潮、防腐蚀、能与TTL、DTL、HTL等逻辑电路兼容,以微小的控制信号达到直接驱动大电流负载。

主要不足是存在通态压降(需相应散热措施),有断态漏电流,交直流不能通用,触点组数少,另外过电流、过电压及电压上升率、电流上升率等指标差。

SSR的使用场合固体继电器目前已广泛应用于计算机外围接口装置,电炉加热恒温系统,数控机械,遥控系统、工业自动化装置;信号灯、闪烁器、照明舞台灯光控制系统;仪器仪表、医疗器械、复印机、自动洗衣机;自动消防,保安系统,以及作为电网功率因素补偿的电力电容的切换开关等等,另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。

SSR的分类交流固体继电器按开关方式分有电压过零导通型(简称过零型)和随机导通型(简称随机型);按输出开关元件分有双向可控硅输出型(普通型)和单向可控硅反并联型(增强型);按安装方式分有印刷线路板上用的针插式(自然冷却,不必带散热器)和固定在金属底板上的装置式(靠散热器冷却);另外输入端又有宽范围输入(DC3-32V)的恒流源型和串电阻限流型等。

过零型与随机型SSR的区别当输入端施加有效的控制信号时,随机型SSR输出端立即导通(速度为微秒级),而过零型SSR则要等到负载电压过零区域(约±15V)时才开启导通。

当输入端撤消控制信号后,过零型和随机型SSR均在小于维持电流时关断。

虽然过零型SSR有可能造成最大半个周期的延时,但却减少了对负载的冲击和产生的射频干扰,成为理想的开关器件,在“单刀单掷”的开关场合中应用最为广泛。

随机型SSR的特点是反应速度快,它可以控制移相触发脉冲达到方便地改变交流电网电压,从而应用于精确地调温、调光等阻性负载及部分感性负载场合。

双向可控硅输出的普通型与单向可控硅反并联输出的增强型的区别在感性负载的场合,当SSR由通态关断时,由于电流、电压的相位不一致,将产生一个很大的电压上升率dv/dt(换向dv/dt)加在双向可控硅两端,如此值超过双向可控硅的换向dv/dt指标(典型值为10V/μs)则将导致延时关断,甚至失败。

而单向可控硅为单极性工作状态,只受静态电压上升率dv/dt(典型值为100V/μs)影响,由两只单向可控硅反并联构成的增强型SSR比由一只双向可控硅构成的普通型SSR的换向dv/dt有了很大提高,因此在感性或容性负载场合宜选取增强型SSR。

2.本公司生产的单相交流固体继电器型号及意义SSR-3D4825A H型号特点意义SSR—D***A普通过零型SSR—D***AH增强过零型有H为增强型,无H为普通型有P为随机型,无P为过零型D前的数字表示交流电压等级D后的数字表示电流等级(有效值)过零型输入均为恒流型:DC3-32V(触发电流5mA-15mA)(SSR-201P除外,为IN4-6V)随机型输入均为串电阻型:DC4-12(触发电流大于等于10mA)注1:有些负载如中间继电器(接触器)的线圈、微功率电动机、电磁吸铁等要求固体继电器的漏电流小,我公司可定制这类漏电流小于1mA的固体继电器,注2:本公司生产的交流SSR内部均有RC吸收回路,如用在功率扩展上,要求内部无RC 回路.另外用户提出的特殊规格可向我公司咨询定制3.不同电流等级的固体继电器的外形及使用场合3.1外形尺寸图3.2使用场合的区别及散热器的选择建议①SSR-201P\202P、SSR-2F系列为塑料外壳,SSR-5F为金属外壳,均为插针焊接,印刷板上使用,自然冷却。

②SSR-3F为塑料带散热片外壳,插片连接式电极,小体积安装式,固定在金属板上使用。

③SSR-D系列10A-150A长方形固体继电器为高散热金属底板,塑料外壳,镙钉压紧式电极,固定在散热器上使用。

固定单只长方形SSR散热器可选择I-50、I-100、W-70、W-100、T-80、T-100等。

④SSR-H系列工业级长条形固体继电器为紫铜底,工程塑料外壳,大电流片状电极,固定在散热器上使用,固定单只长条形SSR的散热器可选择T-100及N系列散热器等;三相负载功率较大时一般多采用三只长条形固体继电器作为一组三相“开关”(比一只三相固体继电器优越),三只长条形SSR装在一只带风扇冷却的N系列散热器上作为一个三相功率组件(散热器上装一只75度温度开关)。

4.480V与480V-H电压等级的固体继电器的性能指标区别电压等级断态峰值截止电压可使用电网电压范围480V的SSR-D≥900Vp40VAC-480VAC480V的SSR-3D≥1100Vp40VAC-480VAC480V-H的SSR≥1200Vp40VAC-500VAC感性负载注:A:480V-H等级的固体继电器还具有更高的静态dv/dt指标。

B:以上所有等级的SSR原则上均可使用在220VAC、380VAC等级及以下的电网上;但使用在小于100VAC电网的固体继电器最好向我公司订购。

C:请参见下面的“固体继电器电压等级的选取及过压保护”过零型SSR基本恒流源输入特性与随机型SSR串电阻限流输入特性的性能指标区别固体继电器均为电流驱动型。

本公司生产的单相过零型固体继电器为基本恒流源输入特性,输入电压范围为3-32VDC(立式3A除外为IN3-12V,5-40mA),并且均为5mA级的驱动电流,在输入大于等于5mA电流时,均可靠触发SSR使输出端导通。

过零型SSR的恒流源特性:在32伏以内时,已使电流自动限制在20mA之内,用户可直接驱动而不必再串入限流电阻。

我公司生产的单相随机型SSR为串电阻限流型,驱动电流为10mA级,当用户驱动电压超过5VDC时,建议串-电阻使输入电流限在12-20mA内为最佳。

SSR的电气特性(一般性参数)浪涌电流(电网一周期)800%普通型SSR静态电压上升率dVs/dt100V/μs普通型SSR换向电压上升率dVc/dt10V/μs增强型SSR静态电压上升率dVs/dt100V/μs增强型SSR换向电压上升率dVc/dt100V/μs2A、3A、4A、5A、6ASSR漏电流小于2mA大于等于10A的SSR漏电流小于10mA过零型SSR过零区域±15V输出通态压降<1.5VAC绝缘电阻(输入、输出及外壳间)≥1000MΩ绝缘电压(输入、输出及外壳间)≥2000VAC使用温度范围-30℃—+75℃过零型SSR开启最大延时10msSSR关断最大延时10ms电网频率47-63HZ5.使用注意事项⑴SSR为电流驱动型在逻辑电路驱动时应尽可能采用低电平输出进行驱动,以保证有足够的带负载能力和尽可能低的零电平。

下图(前两图)为正确的灌电流驱动的电路图:⑵SSR输入端的串并联多个SSR的输入端可以串、并联,但应满足每个SSR高电平时,过零型触发电流大于5mA,随机型大于10mA,低电平电压小于1V。

也即并联驱动电流应大于多个SSR的输入电流之和;串联时驱动电压应大于多个开启电压(以4V计算)之和。

⑶RC吸收回路和断态漏电流以及测试SSR时应注意的事项RC吸收回路的作用为吸收浪涌电压和提高静态dV/dt指标,但SSR内部的RC回路带来断态漏电流,一般来说2A-6A的SSR漏电流对10W以上功率的负载(如电机)基本无影响,10A以上的SSR漏电流对50W以上功率的负载基本无影响。

另外在实际应用大感性负载场合,还可以在SSR两输出端再并联RC吸收回路以保护SSR。

有些用户如负载功率小(如中间继电器、接触器的线圈、电磁吸铁微功率电动机等负载)我们可以定制漏电流小于1mA 的固体继电器(相应SSR型号后加e)。

用于功率扩展场合的固体继电器(型号后加E),在其内部应无RC回路,这是由于RC回路的充放电会产生误动作。

万用表电阻档测量出固体继电器交流两端电阻接近为零时,说明此固体继电器内部的可控硅已损坏。

除此以外,判断固体继电器的好坏必须采用带负载的电路(见说明书第一页)。

⑷固体继电器电压等级的选取及过压保护当加在固体继电器交流两端的电压峰值超过SSR所能承受的最高电压峰值时,固体继电器内的元件便会被电压击穿而造成SSR损坏,选取合适的电压等级和并联压敏电阻可以较好地保护SSR。

a、交流负载为220V的阻性负载、感性负载或交流负载为380V的阻性负载时可选取480V 电压等级的SSR。

b、交流负载为380V的感性负载时可选取480V-H电压等级的SSR(480V等级的SSR还具有更高的静态dv/dt指标);其他要求特殊、可靠性要求高的场合如电力补偿电容器切换、电动机正反转等均须选取480V-H电压等级的SSR。

d、交流负载的电压小于100VAC以下场合时,选择固体继电器最好向我公司咨询定制。

SSR过压的保护:除SSR内部本身有RC吸收回路保护外,还可以采取并联金属氧化物压敏电阻(MOV),MOV面积大小决定吸收功率,MOV的厚度决定保护电压值。

一般480V系列SSR可选取800V-900V的压敏电阻,480V-H系列SSR可选取1000V-1100V的压敏电阻。

(注:我公司的SSR规定不能使用在大于500VAC的电网上,如需使用请向公司定制相同功能的模块产品)。

请用户特别注意:压敏电阻电压值选取太小,容易造成经常烧毁压敏电阻而短路(但SSR不损坏);电压值选取太大,又起不到保护SSR的目的,故应用本公司SSR,如采用压敏电阻,请尽量选定在上述范围内。

相关文档
最新文档
