电感式接近开关

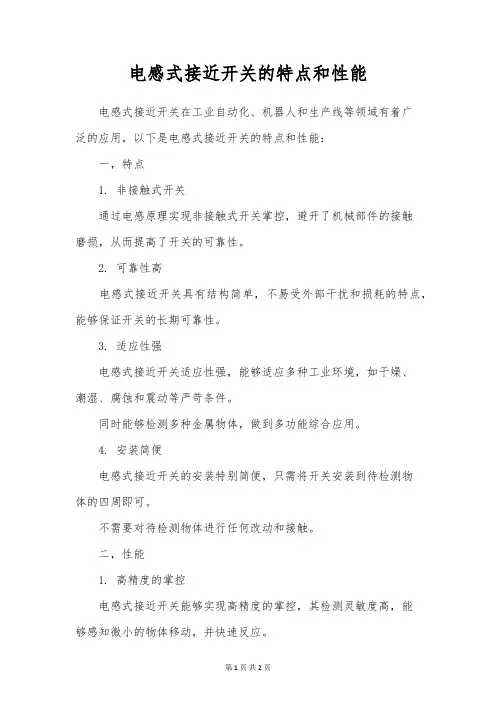

电感式接近开关的特点和性能

电感式接近开关的特点和性能电感式接近开关在工业自动化、机器人和生产线等领域有着广
泛的应用,以下是电感式接近开关的特点和性能:
一,特点
1. 非接触式开关
通过电感原理实现非接触式开关掌控,避开了机械部件的接触
磨损,从而提高了开关的可靠性。
2. 可靠性高
电感式接近开关具有结构简单,不易受外部干扰和损耗的特点,能够保证开关的长期可靠性。
3. 适应性强
电感式接近开关适应性强,能够适应多种工业环境,如干燥、
潮湿、腐蚀和震动等严苛条件。
同时能够检测多种金属物体,做到多功能综合应用。
4. 安装简便
电感式接近开关的安装特别简便,只需将开关安装到待检测物
体的四周即可。
不需要对待检测物体进行任何改动和接触。
二,性能
1. 高精度的掌控
电感式接近开关能够实现高精度的掌控,其检测灵敏度高,能
够感知微小的物体移动,并快速反应。
2. 高可靠性
电感式接近开关采用无接触的检测方式,可以减少因机械磨损和腐蚀等原因导致的故障发生。
同时开关自身结构简单,不易受外部因素的影响,保证了开关的稳定性和长期可靠性。
3. 适应环境广泛
电感式接近开关适应环境广泛,不受灰尘、水汽、物料积存等因素的干扰。
可以适应各种工业环境,如干燥、潮湿、腐蚀和震动等严苛条件。
三,总结:
电感式接近开关作为一种紧要的掌控器件,在工业自动化领域有着广泛的应用。
同时,其非接触式的检测方式有效地避开了机械部件的磨损和腐蚀,提高了开关的可靠性和寿命。
以上是电感式接近开关相关的性能和特点,可供参考。
标签:电感式接近开关。
电感式接近开关传感器的选型及使用、调试方法

电感式接近开关传感器的选型及使用、调试方法
电感式接近开关是一种常用的非接触式传感器,可以实现对金属物体的接近检测。
以下是选型和使用、调试方法的一些建议:
1. 选型:
需要确定需要检测的物体是金属还是非金属,因为电感式接近开关只能检测金属物体。
根据需要检测的物体的特性,确定需要的探测距离。
一般来说,探测距离越大,传感器的价格也会越高。
根据工作环境的特点,选择适合的传感器外壳材料,如塑料或不锈钢等。
2. 使用:
安装传感器时,需要保持传感器与物体之间的适当距离,通常由传感器的技术参数给出。
注册信号输出的方式(通常是开关型信号或模拟信号),并根据需要连接相应的电路和设备。
当物体靠近传感器时,传感器会产生一个信号,激活相应的设备。
3. 调试方法:
使用万用表或示波器等工具,检查传感器的供电电压是否正常,并确保传感器的电气连接正确无误。
逐渐调整传感器与物体之间的距离,观察传感器的信号变化,确保距离调整在合适的范围内。
如果传感器的探测距离无法满足要求,可以尝试更换探测距离更长的传感器。
如果传感器的信号不稳定或误触发,可以尝试增加滤波电路,或者调整传感器的灵敏度来解决问题。
以上是电感式接近开关传感器的选型及使用、调试方法的一些建议,具体操作还需根据具体传感器的技术参数和使用说明进行。
接近开关工作原理

接近开关工作原理接近开关工作原理是指一种能够检测物体挨近或者远离的装置,它通过感应物体的电磁场或者光线等特性来实现开关的状态改变。
接近开关广泛应用于自动化控制系统中,用于检测物体的位置、距离或者存在与否等信息,从而实现自动化控制。
一、接近开关的分类根据工作原理和检测物体的特性,接近开关可以分为以下几类:1. 电感式接近开关:利用物体挨近时对电磁感应的原理,通过感应物体的电磁场变化来实现开关的状态改变。
电感式接近开关通常由线圈、振荡电路和输出电路组成。
当物体挨近时,物体的电磁场会影响线圈的感应,从而改变振荡电路的频率或者振幅,进而改变输出电路的状态。
2. 光电式接近开关:利用物体挨近时对光线的遮挡或者反射的原理,通过感应光线的变化来实现开关的状态改变。
光电式接近开关通常由光源、接收器和输出电路组成。
当物体挨近时,物体味遮挡或者反射光线,从而改变接收器接收到的光强度,进而改变输出电路的状态。
3. 超声波接近开关:利用物体挨近时对超声波的反射或者传播速度的变化的原理,通过感应超声波的变化来实现开关的状态改变。
超声波接近开关通常由超声波发射器、接收器和输出电路组成。
当物体挨近时,超声波会被物体反射或者传播速度发生变化,从而改变接收器接收到的超声波信号强度或者频率,进而改变输出电路的状态。
4. 容量式接近开关:利用物体挨近时对电容的影响的原理,通过感应电容的变化来实现开关的状态改变。
容量式接近开关通常由电容传感器、振荡电路和输出电路组成。
当物体挨近时,物体与电容传感器之间的电容会发生变化,从而改变振荡电路的频率或者振幅,进而改变输出电路的状态。
二、接近开关的工作原理不同类型的接近开关有不同的工作原理,下面以光电式接近开关为例进行详细介绍。
光电式接近开关由光源、接收器和输出电路组成。
光源通常为红外光源,发射红外光束。
接收器用于接收光源发射的光束,并将接收到的光信号转换为电信号。
输出电路根据接收到的光信号的强弱或者变化来改变开关的状态。
电感式接近开关的工作原理

电感式接近开关的工作原理
1.感应线圈:电感式接近开关中的感应线圈是一个可以产生磁场的线圈,通常由绕有导线的绝缘环组成。
感应线圈会发出一定频率的高频交变
电流。
2.振荡电路:感应线圈与振荡电路相连,振荡电路的作用是产生高频
交变电流,这个电流会通过感应线圈。
3.目标物体接近:当有金属目标物体接近感应线圈时,目标物体会影
响感应线圈中的磁场,从而改变感应线圈的电感值。
4.电感变化:当目标物体接近感应线圈时,感应线圈中的电感值会发
生变化,这是因为金属物体在感应线圈附近会产生感应磁场,并与感应线
圈产生磁耦合。
这个变化的电感值会影响振荡电路的频率。
5.频率变化:振荡电路会根据感应线圈的电感变化来调节输出频率。
当金属物体靠近感应线圈时,感应线圈的电感值会减小,振荡电路的频率
会增加;当金属物体离开感应线圈时,感应线圈的电感值会增大,振荡电
路的频率会减小。
6.开关动作:经振荡电路调节后的频率会被送入开关电路,开关电路
会根据收到的频率来判断目标物体的距离。
当目标物体接近感应线圈一定
的距离时,开关电路会感知到频率变化,并触发开关动作。
7.输出信号:开关电路触发后,会产生一个输出信号,可以用来控制
其他器件的工作状态。
比如,可以将输出信号接入控制电路,实现对电机、灯光等设备的开关控制。
总结来说,电感式接近开关的工作原理是通过感应线圈的电感变化来检测目标物体的接近情况。
当目标物体接近感应线圈时,感应线圈的电感值发生变化,从而影响振荡电路的频率。
开关电路根据频率的变化来判断目标物体的距离,并触发开关动作,最终产生一个输出信号。
电感式接近开关

电感式接近开关电感式接近开关是现代工业中常见的一种接近传感器,广泛应用于自动化控制领域。
它利用电感原理实现对物体的接近程度的检测,并将信号输出给控制系统。
本文将详细介绍电感式接近开关的工作原理、结构特点、应用范围以及市场前景。
一、工作原理电感式接近开关通过感应物体周围的磁场来实现物体接近程度的检测。
它由一个高频振荡电路和一个线圈组成。
当没有物体靠近时,振荡电路中的电感器自感电容较小,振荡电路处于工作状态。
当有物体接近时,物体的金属表面会影响电感器的自感性能,导致电感器的电容发生变化。
这种电容变化会引起振荡电路的频率发生变化,从而产生一个示波器信号输出给控制系统。
二、结构特点电感式接近开关的主要结构特点包括线圈、振荡电路、电源、模拟电路和信号输出电路。
线圈是核心组件,它负责产生磁场并感应物体的接近程度。
振荡电路通过对线圈的高频振荡产生一个特定频率的电磁场。
电源为振荡电路和线圈提供电力,模拟电路用于调节振荡电路的频率和灵敏度。
信号输出电路则负责将检测到的信息转化成示波器信号输出给控制系统。
三、应用范围电感式接近开关广泛应用于自动化控制领域,特别是在工业生产线上,它被用来检测物体的位置、检测零件的装配情况、自动控制机器的运行等。
除此之外,它还可用于车辆领域,如停车辅助系统、车辆碰撞预警系统等。
另外,电感式接近开关还常用于电子设备中的高频振荡电路和无线通信设备中的接近检测。
四、市场前景随着工业自动化水平的不断提高,对接近传感器的需求也在增加。
电感式接近开关作为一种可靠的接近传感器,在许多领域具有广泛的应用前景。
特别是在机械制造、电子设备和汽车制造等领域,电感式接近开关的市场需求将逐渐增加。
此外,随着新兴行业的快速发展,如物联网、智能家居等,电感式接近开关也有望成为关键的传感器组件。
总结电感式接近开关是一种基于电感原理工作的接近传感器,在工业自动化领域具有重要的应用价值。
它通过感应物体周围的磁场实现对接近程度的检测,并将信号输出给控制系统。
电感式接近开关频率

电感式接近开关频率
电感式接近开关,又称为电涡流接近开关,是一种非接触式位置传感器。
它通过检测金属目标与传感器之间的距离变化来实现开关动作。
电感式接近开关的工作原理主要依赖于振荡器、开关电路和放大输出电路三部分。
当金属目标接近电感式接近开关时,振荡器产生的交变磁场会在金属目标内产生涡流。
这种涡流会反作用于接近开关,导致振荡器振荡幅度减小,直至停振。
振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号,触发驱动控制器件,从而达到非接触式检测的目的。
电感式接近开关的频率通常取决于振荡器的性能和电路设计。
一般来说,电感式接近开关的响应速度较快,可以实现对金属目标的快速检测。
然而,具体的频率范围会因产品和应用场景的不同而有所差异。
在实际应用中,电感式接近开关的频率可以通过调整电路参数和选择合适的振荡器来实现所需的检测速度和灵敏度。
1。
电感式接近开关的原理

电感式接近开关的原理电感式接近开关是一种用于检测金属物体接近的传感器。
它主要由一个线圈和一个金属物体组成。
当金属物体靠近传感器时,线圈中的电感发生变化,从而引起电流和电压的改变,从而检测到金属物体的存在。
电感是指当电流通过线圈时,会在线圈周围产生一个磁场。
这个磁场的强度与线圈中的电流以及线圈的几何形状有关。
当金属物体靠近线圈时,金属物体也会受到这个磁场的影响,从而改变磁场的分布。
金属物体的存在会改变线圈中的电感,这是因为金属物体的存在导致磁场线偏离原来的分布。
这种改变会通过线圈中的电压和电流表现出来。
当金属物体离线圈较远时,磁场分布不受金属物体的影响,电感值保持稳定。
当金属物体靠近时,磁场分布会发生变化,导致电感值的改变。
电感式接近开关通过检测电感的变化来判断金属物体的存在。
当金属物体接近开关时,线圈中的电感发生变化,从而产生一个信号。
该信号通常被转换为一个数字信号,用于判断金属物体的存在或者位置。
电感式接近开关在工业领域中广泛应用。
它可以用于检测自动化生产线上的物体位置,以及检测机器设备上金属部件的存在。
它具有灵敏、可靠、稳定等特点,在工业自动化领域起着重要的作用。
除了金属物体的存在,电感式接近开关还可以检测金属物体的性质。
不同种类的金属具有不同的导电性和磁导率,因此对不同种类的金属物体,电感式接近开关的电感变化也不尽相同。
通过对电感变化的分析,可以判断金属物体的性质。
然而,电感式接近开关也存在一些局限性。
首先,它只能检测金属物体,无法检测非金属物体。
其次,由于金属物体的接近只会改变磁场分布,而不会引起视觉上的变化,因此无法通过肉眼直接观察到金属物体的存在。
最后,电感式接近开关对磁场敏感,因此容易受到外部磁场的干扰,导致误检。
总之,电感式接近开关是一种通过检测电感变化来判断金属物体存在的传感器。
它通过磁场的变化来实现金属物体的探测,并在工业自动化领域中发挥着重要作用。
然而,它也存在一些局限性,需要综合考虑使用场景和需求来选择合适的传感器。
德国巴鲁夫三种不同接近开关的工作原理

德国巴鲁夫三种不同接近开关的工作原理1、电感式接近开关工作原理:电感式传感大部分组成:振荡器、开关电路及放大输出电路。
振荡器产变磁场。
当金属目标接近这磁场,并达到感应距离时,在金属目标内产生涡流,从而导致振荡衰减,以至停振。
振荡器振荡及停振的变化被后级放大电路处理并转换成开关触发驱动控制器件,从而达到非接触式之检测測目的2、电容式接近开关的工作原理:电容式接近开关的感应面由两个同轴金属电极构成,很象打开的电容器电极,该两个电极构成一个电容,串接在RC振荡回路内。
电源接通时,RC振荡器不振荡标朝着电容器的电靠近时,电容器的容量增加,振荡器开始振荡。
通过后级路的处理,将振和振荡两种信号转换成开关信号,从而起到了检测有无物体存在的目的。
该传感器能检测金属物体,也能检测非金属物体,对金属物体可以获得大的动作距离,对非金属物体动作距离决定于材料的介电常数,材料的介电常数越大,可获得的动作距离越大。
3、霍尔开关的工作原理:磁式开关是接近开关,它(甚至透过非黑色金属)响应于一个磁场。
作用距离大于电感接近开关。
响应曲线与磁场的方向有关。
当一个目标(yong久磁铁或外部磁场)接近时,线圈铁芯的导磁性(线图的电感量L是由它决定的)变小,线图的电感量也减小,Q 值增加。
激励振荡器振荡,并使振荡电流增加。
当一个磁性目标靠近时,磁式传感器[1]的电流消耗之增加。
1、电感式接近开关工作原理:电感式传感大部分组成:振荡器、开关电路及放大输出电路。
振荡器产变磁场。
当金属目标接近这磁场,并达到感应距离时,在金属目标内产生涡流,从而导致振荡衰减,以至停振。
振荡器振荡及停振的变化被后级放大电路处理并转换成开关触发驱动控制器件,从而达到非接触式之检测測目的2、电容式接近开关的工作原理:电容式接近开关的感应面由两个同轴金属电极构成,很象打开的电容器电极,该两个电极构成一个电容,串接在RC振荡回路内。
电源接通时,RC振荡器不振荡标朝着电容器的电靠近时,电容器的容量增加,振荡器开始振荡。
(整理)电感式接近开关原理详解

电感式接近开关原理1.电感式接近开关工作原理电感式接近开关由三大部分组成:振荡器、开关电路及放大输出电路。
振荡器产生一个交变磁场。
当金属目标接近这一磁场,并达到感应距离时,在金属目标内产生涡流,从而导致振荡衰减,以至停振。
振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号,触发驱动控制器件,从而达到非接触式之检测目的2.霍尔接近开关工作原理当一块通有电流的金属或半导体薄片垂直地放在磁场中时,薄片的两端就会产生电位差,这种现象就称为霍尔效应。
两端具有的电位差值称为霍尔电势U,其表达式为U=K·I·B/d其中K为霍尔系数,I为薄片中通过的电流,B为外加磁场(洛伦慈力Lorrentz)的磁感应强度,d是薄片的厚度。
由此可见,霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。
霍尔开关就属于这种有源磁电转换器件,它是在霍尔效应原理的基础上,利用集成封装和组装工艺制作而成,它可方便的把磁输入信号转换成实际应用中的电信号,同时又具备工业场合实际应用易操作和可靠性的要求。
霍尔开关的输入端是以磁感应强度B来表征的,当B值达到一定的程度(如B1)时,霍尔开关内部的触发器翻转,霍尔开关的输出电平状态也随之翻转。
输出端一般采用晶体管输出,和其他传感器类似有NPN、PNP、常开型、常闭型、锁存型(双极性)、双信号输出之分。
霍尔开关具有无触电、低功耗、长使用寿命、响应频率高等特点,内部采用环氧树脂封灌成一体化,所以能在各类恶劣环境下可靠的工作。
霍尔开关可应用于接近传感器、压力传感器、里程表等,作为一种新型的电器配件。
3.线性接近传感器的原理线性接近传感器是一种属于金属感应的线性器件,接通电源后,在传感器的感应面将产生一个交变磁场,当金属物体接近此感应面时,金属中则产生涡流而吸取了振荡器的能量,使振荡器输出幅度线性衰减,然后根据衰减量的变化来完成无接触检测物体的目的。
该接近传感器具有无滑动触点,工作时不受灰尘等非金属因素的影响,并且低功耗,长寿命,可使用在各种恶劣条件下。
接近开关的分类与学习

一、电感式接近开关:只能检测金属物体1.工作原理电感式接近开关属于一种有开关量输出的位置传感器,它由L C高频振荡器和放大处理电路组成,利用金属物体在接近这个能产生电磁场的振荡感应头时,使物体内部产生涡流。
这个涡流反作用于接近开关,使接近开关振荡能力衰减,内部电路的参数发生变化,由此识别出有无金属物体接近,进而控制开关的通或断。
这种接近开关所能检测的物体必须是金属物体。
9.输出形式:分n p n二线,n p n三线,n p n四线,p n p二线,p n p 三线,p n p四线,D C二线,A C二线,A C五线(自带继电器)等几种常用的形式输出。
注意事项1:当检测物体为非金属时,检测距离要减小,另外很薄的镀膜层也是检测不到的。
2:电感式接近开关的接通时间为50ms,所以在用户产品的设计中,当负载和接近开关采用不同电源时,务必先接通接近开关的电源。
3: 当使用感性负载(如灯、电动机等)时,其瞬态冲击电流较大,可能劣化或损坏交流二线的接近开关,在这种情况下,请经过交流继电器作为负载来转换使用。
4: 请勿将接近开关置于200Gauss以上的直流磁场环境下使用,以免造成误动作。
5:DC二线的接近开关具有0.5-1mA的静态泄漏电流,在和一些对DC二线接近开关泄漏电流要求较高的场合下尽量使用DC三线的接近开关。
6:避免接近开关在化学溶剂,特别是在强酸,强碱的环境下使用。
7:本厂产品均为SMD工艺生产制造,并经严格的测试合格后才出厂,在一般情况下使用均不会出现损坏。
为了保证意外性发生,请用户在接通电源前检查接线是否正确,核定电压是否为额定值。
8:为了使接近开关长期稳定工作,请务必进行定期的维护,包括检测物体和接近开关的安装位置是否有移动或松动,接线和连接部位是否接触不良,是否有金属粉尘粘附。
二、电容式接近开关注意事项:电容式接近开关理论上可以检测任何物体,当检测过高介电常数物体时,检测距离要明显减小,这时即使增加灵敏度也起不到效果。
sick电感式接近开关工作原理

sick电感式接近开关工作原理sick电感式接近开关工作原理及应用1. 引言在现代工业自动化领域,sick电感式接近开关是一种常用的非接触式传感器,用来检测金属物体的接近或存在。
它不仅具有高灵敏度、高可靠性和长寿命的特点,还能在恶劣环境中稳定运行。
本文将深入探讨sick电感式接近开关的工作原理、特点及其广泛应用。
2. sick电感式接近开关的工作原理sick电感式接近开关利用了电感元件在金属靠近时的变化来实现物体接近的检测。
它由一个线圈和一个电容器组成,电容器的容量与线圈中的电感元件的感应程度相关。
当金属物体靠近电感式接近开关时,金属物体的电磁场会干扰线圈中的电感元件,从而改变了电容器的容量。
通过测量电容器容量的变化,可以判断金属物体的接近程度。
3. sick电感式接近开关的特点- 高灵敏度:sick电感式接近开关对金属物体的接近能够做出非常快速和准确的响应。
这使得它在自动化生产中能够实时检测到物体的位置和状态。
- 高可靠性:sick电感式接近开关采用了先进的电路设计和稳定的材料,使其能够在恶劣的工作条件下长期稳定运行,并具有较高的抗干扰能力。
- 长寿命:由于sick电感式接近开关不直接与被检测物体接触,减少了与之摩擦或磨损的可能性,从而延长了其使用寿命。
4. sick电感式接近开关的应用sick电感式接近开关广泛应用于各个工业领域,包括机械制造、汽车制造、食品加工、包装等。
- 机械制造:sick电感式接近开关可用于检测机床上工件的位置和传动部件的速度,从而实现自动化控制和监测。
- 汽车制造:sick电感式接近开关可应用于汽车生产线上,用于检测汽车零件的装配位置和状态,确保生产质量和流程的稳定性。
- 食品加工:sick电感式接近开关可以在食品加工过程中检测食品的位置和运动状态,以确保生产线运行的准确性和安全性。
- 包装:sick电感式接近开关可用于包装流水线上,用于检测包装材料的位置和包装过程的状态,保证包装质量和效率。
电感式接近开关

电感式接近开关简介电感式接近开关是一种常用于工业自动化领域的传感器。
它通过测量电感来检测金属目标物体的存在或距离。
该开关由一个电感线圈和一个电子电路组成,可以用于检测金属对象的位置、距离和速度。
在许多应用中,电感式接近开关被用于检测物体的位置、速度和运动方向,以实现自动化控制和监测。
工作原理电感式接近开关的工作原理基于涡流效应。
当金属目标物靠近电感线圈时,产生的磁场会引起电感线圈中的涡流。
这些涡流使得电感线圈的电阻发生变化,从而改变电感线圈的感应电感,进而改变传感器输出信号的特性。
传感器通过测量电感线圈的感应电感来确定金属目标物体的存在或位置。
当金属对象离开电感线圈时,涡流消失,感应电感恢复到初始状态。
应用领域工业自动化电感式接近开关在工业自动化领域中有广泛的应用。
它可以用于检测和监测生产过程中的工件、零件或产品的位置和运动状态。
通过将电感式接近开关与控制系统连接,可以实现对生产线的自动控制和监测,提高生产效率和质量。
安全监测电感式接近开关还可以用于安全监测。
在机械设备或生产线上安装电感式接近开关,可以检测到危险物体的接近或接触,如机械部件、移动零件或高温物体。
通过将电感式接近开关与安全保护装置或警报系统连接,可以及时发出警报或停止机械设备的运行,从而保护工作人员的安全。
位置检测由于电感式接近开关对金属对象的敏感度较高,因此它被广泛应用于位置检测。
在自动化设备、机器人、电梯或物流系统中,电感式接近开关可以被用于检测和确认物体的位置。
通过对物体位置的准确检测,可以实现设备的自动控制和定位。
速度检测电感式接近开关还可以用于速度检测。
在运动设备或机械装置上,通过测量金属对象通过电感线圈的频率,可以准确地测量物体的速度。
这可以用于监测机械设备的运动状态、速度调节和故障诊断。
优点和注意事项优点•灵敏度高:电感式接近开关对金属对象的检测灵敏度较高,可以检测到微小的位置和距离变化。
•反应快速:电感式接近开关可以快速地检测金属目标物体的存在或距离,并及时输出信号。
电感式接近开关应用实例

电感式接近开关应用实例
电感式接近开关是一种非接触式传感器,可以通过感应电流的变化来检测物体的接近。
它的应用范围非常广泛,下面将介绍一些电感式接近开关的应用实例。
电感式接近开关可以应用于各种场合需要检测接近的场合,比如机器人手臂、自动化生产线、仓库等。
在这些场合中,电感式接近开关可以用来检测物体是否与机器或设备发生了碰撞,以确保机器的安全运行。
电感式接近开关还可以应用于智能家居中。
智能家居中需要经常需要检测一些物体的位置,比如门窗开关、灯光控制等等。
这些应用中,电感式接近开关可以用来检测物体的位置,从而实现智能化的管理。
电感式接近开关还可以应用于一些需要高精度测量的场合。
比如在半导体生产过程中,需要检测晶圆表面是否出现了缺陷。
此时,电感式接近开关就可以用来检测晶圆表面的变化,从而保证生产过程的精度。
在工业机械手臂中,电感式接近开关也有重要的应用。
工业机械手臂需要在运行时检测出它的位置,以及手臂是否与障碍物发生了碰撞。
这些应用中,电感式接近开关可以用来检测物体表面的变化,从而实现更加准确和高效的检测。
电感式接近开关还可以应用于一些需要快速响应的场合。
比如,在医学领域中,需要一些检测设备能够在非常短的时间内检测出物体的变化。
这些应用中,电感式接近开关可以用来检测物体的变化速度,从而实现更加快速和高效的检测。
电感式接近开关可以应用于各种不同的场合,可以提供非常准确和可靠的检测结果。
电感式接近开关芯片

电感式接近开关芯片
一、电感式接近开关芯片的定义
电感式接近开关芯片是一种利用磁感应原理来检测物体距离的传感器。
它通过测量物体与传感器之间的距离来判断物体是否靠近或远离传感器,并将结果输出给控制系统。
二、电感式接近开关芯片的工作原理
电感式接近开关芯片主要由一个线圈和一个铁芯组成。
当物体靠近传
感器时,它会改变线圈周围的磁场,从而导致线圈中产生电流。
这个
电流会被检测到,并被转换成数字信号输出给控制系统。
三、电感式接近开关芯片的优点
1. 高精度:由于其基于磁场原理工作,因此可以实现非常高精度的检测。
2. 长寿命:由于没有机械部件,因此具有很长的寿命。
3. 反应速度快:由于没有机械部件,因此可以实现非常快速的响应时
间。
4. 适用范围广:可以用于检测各种类型的金属和非金属物体。
5. 不受环境影响:不受温度、湿度和其他环境因素的影响。
四、电感式接近开关芯片的应用
1. 工业自动化:电感式接近开关芯片可以用于工业自动化中的物料检测、机器人导航和位置检测等领域。
2. 汽车制造业:电感式接近开关芯片可以用于汽车制造业中的车门锁定系统、碰撞检测和倒车雷达等领域。
3. 家庭电器:电感式接近开关芯片可以用于家庭电器中的灯光控制、智能家居系统和安全传感器等领域。
4. 医疗设备:电感式接近开关芯片可以用于医疗设备中的体内定位和手术导航等领域。
五、总结
综上所述,电感式接近开关芯片具有高精度、长寿命、反应速度快、
适用范围广以及不受环境影响等优点。
它在工业自动化、汽车制造业、家庭电器和医疗设备等领域都有着广泛的应用前景。
电感式接近开关PPT精品文档

常较高。
15
(2)
标准检测体:可与现场被检金属 作比较的标准金属检测体。标准检测 体通常为正方形的A3钢,厚度为1mm, 所采用的边长是接近开关检测面直径 的2.5倍。
16
(3)
接近开关的安装方式:分齐平式和非 齐平式。齐平式(又称埋入型)的接近开 关表面可与被安装的金属物件形成同一表 面,不易被碰坏,但灵敏度较低;非齐平 式(非埋入安装型)的接近开关则需要把 感应头露出一定高度,否则将降低灵敏度。
13
接 近 开 关 的 检 测 距 离 与 回 差
14
不同材料的金属检测物对电涡流接近开关动作 距离的影响(以Fe为参考金属)
电涡流线圈的阻抗变化与金属导体的电导率、 磁导率等有关。对于非磁性材料,被测体的电导率 越高,则灵敏度越高;被测体是磁性材料时,其磁 导率将影响电涡流线圈的感抗,其磁滞损耗还将影
7
• (4)霍尔接近开关
• 利用磁敏元件—霍尔元件做成的开关,叫做
霍尔开关。当磁性物件移近霍尔开关时,开关 检测面上的霍尔元件因产生霍尔效应而使开关 内部电路状态发生变化,由此识别附近有磁性 物体存在,进而控制开关的通断。这种接近开 关的检测对象必须是磁性物体。
• (5)光电式接近开关
• 利用光电效应做成的开关叫光电开关。将发
(6) 导通压降:接近开关在导通状态时,
开关内部的输出三极管集电极与发射 极之间的电压降。一般情况下,导通 压降约为0.3V。
22
导通压降
23
(7)
常用的输出形式有: NPN二线, NPN三线, NPN四线, PNP二线, PNP三线, PNP四线, DC二线,AC二线, AC五线(带继
电感式接近开关课程设计

电感式接近开关课程设计一、课程目标知识目标:1. 学生能理解电感式接近开关的工作原理及其在自动化控制中的应用。
2. 学生能够掌握电感式接近开关的电路组成、功能及参数。
3. 学生能够解释电感式接近开关的感应距离、响应时间等关键技术指标。
技能目标:1. 学生能够正确使用万用表、示波器等工具进行电感式接近开关的测试与调试。
2. 学生能够设计简单的电感式接近开关控制电路,并进行故障排查。
3. 学生通过实际操作,能够提高动手能力,培养电路连接和调试技能。
情感态度价值观目标:1. 学生能够认识到电感式接近开关在现代工业中的重要作用,增强对电工电子技术学习的兴趣。
2. 学生通过合作完成实验任务,培养团队协作意识和沟通能力。
3. 学生能够养成严谨的科学态度,遵循实验操作规程,注重安全意识。
课程性质分析:本课程为电子技术应用课程,以实践操作为主,理论讲解为辅。
学生特点分析:学生为中职二年级学生,具有一定的电子基础,好奇心强,喜欢动手操作。
教学要求:结合学生特点,注重理论与实践相结合,充分调动学生的积极性,培养实际操作能力。
通过课程学习,使学生能够达到上述具体、可衡量的学习成果。
二、教学内容1. 理论知识:- 电感式接近开关的定义、原理及分类。
- 电感式接近开关的电路组成、工作过程及特性参数。
- 感应距离、响应时间等关键技术指标的影响因素。
2. 实践操作:- 电感式接近开关的选型、安装及使用方法。
- 使用万用表、示波器等工具进行电感式接近开关的测试与调试。
- 设计简单的电感式接近开关控制电路,并进行故障排查。
3. 教学案例:- 分析电感式接近开关在实际自动化控制中的应用案例,如包装机、电梯等。
教学大纲安排:第一课时:理论知识学习,使学生了解电感式接近开关的基本概念、原理及分类。
第二课时:实践操作指导,教授学生如何选用、安装及测试电感式接近开关。
第三课时:案例分析,通过实例让学生了解电感式接近开关在实际工程中的应用。
电感式接近开关参数

电感式接近开关参数一、线圈参数1.匝数:线圈的匝数指的是线圈上绕制的导线圈数。
匝数越多,感应到的电感信号越强,可以增加开关的灵敏度。
2.线径:线径指的是线圈所使用的导线的直径。
线径越大,导线的电阻越小,可以降低线圈的功率损耗。
3.线材:线材通常采用铜线或铝线,铜线导电性能更好,但成本也相对较高,铝线成本相对较低但导电性能稍差。
二、磁芯参数1.磁导率:磁导率是磁芯材料的基本性质,表示了其导磁能力。
磁导率越高,磁芯对磁场的感应能力越强。
2.饱和磁感应强度:饱和磁感应强度指的是磁芯在饱和状态下所能承受的最大磁感应强度。
一般情况下,饱和磁感应强度越大,磁芯在高磁场下的工作性能越好。
3.磁芯材料:常用的磁芯材料包括镍铁合金、钕铁硼和铁氧体等。
不同的磁芯材料具有不同的磁导率、饱和磁感应强度和温度稳定性,可以根据具体应用的要求选择合适的磁芯材料。
三、控制电路参数1.工作电压:控制电路的工作电压一般为直流电压或交流电压。
根据具体应用的需要,选择合适的工作电压。
2.控制电流:控制电流是指控制电路中流过线圈的电流大小。
线圈的感应信号与控制电流相关,控制电流越大,感应信号越强。
3.响应时间:响应时间是指接近开关从检测到被检测物体接近后的反应时间。
一般来说,响应时间越短,接近开关的响应速度越快。
电感式接近开关的参数选择应根据具体应用的要求来确定。
不同的应用场景可能对线圈的匝数、线径和线材有不同的要求,磁芯的磁导率、饱和磁感应强度和材料也会因不同的应用而有所区别。
控制电路的工作电压、控制电流和响应时间的选择也需要基于具体的应用需求来确定。
因此,在选择电感式接近开关参数时,需要综合考虑应用场景、性能要求和成本等方面的因素,以找到最合适的参数配置。
电感式接近开关传感器的选型及使用、调试方法

电感式接近开关传感器的选型及使用、调试方法电感式接近开关传感器的选型及使用、调试方法1.概述电感式接近开关传感器是一种常见的非接触式接近开关装置,能够检测物体的靠近与远离,并输出相应的信号。
本文将介绍电感式接近开关传感器的选型、使用方法以及调试过程。
2.选型2.1 传感器工作原理电感式接近开关传感器通过物体与传感器之间的电磁感应原理工作。
当有金属物体靠近传感器时,金属物体的感应电流会产生磁场变化,进而影响传感器的感应电流,从而检测到物体的存在。
2.2 选型考虑因素在选型过程中,需要考虑以下因素:●工作距离:传感器所能检测的物体与传感器的最大距离。
●探头尺寸:传感器的外形尺寸,需要根据实际安装场景进行选择。
●输出类型:传感器的输出信号类型,常见的有开关量输出和模拟量输出。
●环境要求:传感器的工作环境要求,如温度、湿度等。
3.使用方法3.1 安装根据传感器的安装尺寸和要求,选择合适的安装位置,并确保传感器与被检测物体之间有足够的工作距离。
安装时注意保持传感器的稳定,避免发生松动或错位。
3.2 连接电路根据传感器的接线要求,将传感器与目标设备进行连接。
通常情况下,接近开关传感器需要连接至控制器或继电器模块,以实现信号的处理或转换。
3.3 参数设定根据实际需求,对传感器进行参数设定。
主要包括灵敏度、工作距离等参数的调整。
一般情况下,传感器会提供相应的调整螺钉或钮扣,用于方便用户进行参数调节。
4.调试方法4.1 检测信号将传感器连接至控制设备后,通过物体的靠近与远离来测试传感器的检测信号。
可以使用金属物体或非金属物体进行测试,确保传感器能够正常检测到目标物体的存在与消失,并输出相应的信号。
4.2 参数调节根据实际需求,对传感器的参数进行调节。
可以通过旋转调整螺钉或按钮来改变传感器的灵敏度或工作距离。
进行参数调节时,注意观察传感器输出信号的变化,直至满足实际需求为止。
5.附件本文档不涉及附件。
6.法律名词及注释本文档涉及的法律名词及注释如下:●电磁感应原理: 电磁感应是指磁场改变时,磁场中会出现感应电场和感应电流的现象。
电感式接近开关传感器的选型及使用、调试方法

电感式接近开关传感器的选型及使用、调试方法电感式接近开关传感器的选型及使用、调试方法1. 介绍2. 选型在选型电感式接近开关传感器时,需要考虑以下几个因素:电感量(Inductance):根据需要检测的物体特性,选择合适的电感量。
一般来说,电感量越大,传感器对金属物体的检测距离越远。
工作电流(Operating Current):根据应用环境和其他电路要求,选择适当的工作电流。
工作电流过大可能导致传感器过热或短路。
频率响应(Frequency Response):检查传感器的频率响应范围,以确保它可以在所需的频率范围内正常工作。
环境要求:考虑应用环境的温度、湿度、振动等因素,选择符合要求的传感器。
3. 使用方法电感式接近开关传感器的使用方法如下:1. 连接电源:将传感器的正极和负极分别连接到电源正极和负极。
2. 连接输出信号线:将传感器的输出信号线连接到目标电路中,以便接收到传感器的信号。
3. 调整工作距离:根据需要,调整传感器的工作距离。
通常可以通过旋转传感器上的调节钮来实现。
4. 传感器:在正常工作距离内放置金属物体,观察传感器的输出信号是否变化。
根据实际需要,进行必要的调整。
4. 调试方法如果电感式接近开关传感器出现问题或不正常工作,可以尝试以下调试方法:1. 检查电路连接:确保传感器和其他电路设备的连接正常,没有松动或接触不良。
2. 检查供电:检查传感器的供电是否正常。
可以测量电源电压,并确保其在传感器规格要求范围内。
3. 检查工作环境:检查传感器的工作环境是否满足规格要求。
例如,温度、湿度等是否在允许范围内。
4. 调整灵敏度:根据需要,调整传感器的灵敏度。
有些传感器可以通过旋转调节钮或改变电路元件来调整。
5. 检查金属物体:确保金属物体没有损坏或氧化。
金属物体的表面状况可能会影响传感器的检测效果。
5.电感式接近开关传感器的选型、使用和调试需要考虑多个因素。
正确选择合适的传感器,并按照正确的使用和调试方法进行操作,可以确保传感器正常工作并达到所需的检测效果。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
光电开关
光电式接近开关在自动化工程应用中,当检测距离较大的时候常选用的产品,是涉及到机械设备和自动化领域中对不同形状、不同材料的目标物体进行非接触位置检测的理想的控制元件。
德国di-soric 是世界上槽型光电开关的首创者,为IFM 、Contrinex ,Baumer 等代加工,多年以来为客户提供不断创新的高质量的光电式接近开关,以满足世界范围内的自动化工程和过程控制市场的需求。
我们在该领域供货已有25年的丰富经验,工作灵活踏实,以客户为主导,根据客户的不同需求提供独特的解决方案。
∙
安装简便,可靠 ∙
直流DC 3线制 ∙
灵敏度根据实际情况可调 ∙
背景消影 ∙
镜面反射,最大感应距离10米 ∙
激光最小分辨率0.2毫米 ∙
发射光能量自调节,可根据环境、污染自动增强或者减弱光源能量 ∙
超高强度抗尘埃、抗污染、抗雨雪,超强光穿透力 ∙
一个产品上有一路模拟量输出和一路开关量输出 ∙
具有纠偏功能,重复定位精度达0.05
电感式接近开关
电感式接近开关在自动化工程应用中是最常用的首选产品,在涉及到机械设备和自动化领域中需要高精度、非接触检测金属目标物存在与否或所在位置是一个最佳控制元件。
作为该类产品的一个著名生产企业,德国di-soric 长期以来为客户提供不断创新的高质量的电感式接近开关,以满足市场的需求。
我们可以根据客户的不同需求提供最完美的解决方案。
标准电感式接近开关的产品特性:
∙外壳形状有圆柱形或螺纹形、矩形、环形等;外壳材料有黄铜镀镍及不锈钢材料
∙有极性接反保护和短路保护
∙有LED工作状态指示
∙M8, M12接插件连接或端子接线方式引出
∙带PVC,PUR或硅电缆出线型式
∙3线直流,2线交、直流,NAMUR输出、开关量及模拟量方式输出等多种形式
特殊应用场合电感式接近开关特性:
∙信号输出:4-20 mA 模拟量
∙圆柱形耐高压接近开关:最大耐压达到500 bar
∙危险区域用接近开关:NAMUR型接近开关用于气体和粉尘防爆场合
∙不锈钢感应面接近开关应用于食品和医药行业
∙外壳防护等级最大可达IP68/ IP69k,防海水腐蚀的接近开关(能浸入水中及防高压水枪喷射)
∙抗高磁、抗焊接系列:表面材质为PTFE制成
∙高温系列:有到+120 °C、+160 °C、+180 °C、+230 °C接近开关
∙低温系列:有到-55 °C 接近开关低温系列:
∙超大感应距离系列: M30直径达到40mm 接近开关
电容式接近传感器
电容式接近传感器可检测包含金属在内的几乎所有材质的目标物,在液位、流量控制方面有着广泛应用,检测对象主要为液体,谷类物和粉末体等。
标准电容式接近传感器产品特性:
∙圆柱形不锈钢或塑料外壳:直径Φ6.5、Φ50、M8、M12、M18、M30系列
∙方形外壳:16×8×34系列
∙直流DC3线制
∙灵敏度根据实际情况可调
∙可以通过容器和非金属外包装对内部物体进行检测。
