煤矿供电整定计算原则
煤矿井下电气整定计算说明
鑫隆煤矿井下电气整定计算说明第一部分过载整定一、过流整定细则说明：1、馈电开关（含移变低压侧）中过载长延时保护电流整定按实际负载电流值整定。
实际整定时，应计算其保护干线所有负载的额定电流之和，根据各负载运行情况，乘一需用系数。
公式：I z=K∑Ie式中：I z——过载保护电流整定值，A；∑Ie ——保护干线中所有电机额定电流之和，A;K——需用系数，取0.5~1。
2、馈电开关（含移变低压侧）中电子保护器的短路保护整定，取其保护干线中最大负载电机的起动电流，加其余电机的实际电流之和。
公式：I z=IQe+K∑Ie式中：I z——短路保护电流整定值，A；IQe——最大负载电机起动电流，A;∑Ie ——其余电机额定电流之和，A;K——需用系数，取0.5~1。
3、电磁起动器中电子保护器的过载电流I z整定以负载电机的额定电流为依据，根据控制开关的整定方式取其近似值。
当运行中电流超过I z时，即视为过载，保护延时动作；当运行中电流超过8倍的I z值时，即视为短路，保护器瞬间动作。
4、馈电开关短路电流的可靠动作校验，应计算出其保护干线最远端两相短路电流，除以其短路保护整定值，灵敏度系数不小于1.5。
公式：式中：Id(2)——被保护干线最远端两相短路电流，A；I z——馈电开关短路电流整定值，A；1.5——可靠系数。
5、电磁起动器短路电流的可靠动作校验，应计算出所带负载电机处最远端两相短路电流除以8倍的过载定值，灵敏度系数不小于1.2。
公式：式中：Id(2)——被保护干线最远端两相短路电流，A；I z——电磁起动器短路电流整定值，A；1.2——可靠系数。
6、高压配电装置，应根据其保护干线中移动高压侧过流整定值进行整定。
7、移动变电站高压侧整定以低压侧整定电流除以该移变的高压变比，取其近似值（10KV→690V,变比取14.5；10KV→1200V,变比取8.3）。
8、本细则参照《煤矿井下供电的三大保护细则》（煤矿工业出版社）第一章第二节制定。
煤矿高低压整定计算
煤矿高低压整定计算煤矿供电系统通常分为高压和低压两个层次。
高压供电系统一般使用变电所进行供电，低压供电系统则将高压电能通过配电变压器进行变压降压后供给电动机和其他低压设备使用。
高低压整定计算主要是为了保证供电系统运行的安全可靠和节约能源的目标，通过合理的整定计算，可以实现供电系统的高效运行和使用。
1.矿井电气设备的额定电流和额定电压。
根据不同的设备类型和功率，计算设备的额定电流和额定电压。
额定电流是设备能够正常运行的最大电流，额定电压是设备能够正常运行的电压范围。
根据额定电流和额定电压，可以选择合适的电气设备和配电线路。
2.管线负荷计算。
根据矿井的管线长度、管线截面积和流体介质的特性，计算管线的负荷。
管线负荷是指管线中流动介质的能量损失和阻力损失，通过计算管线负荷，可以选择适当的管线尺寸和材料，减少能量损失和阻力损失。
3.配电变压器整定计算。
配电变压器是连接高压和低压电网的关键设备，通过计算配电变压器的整定参数，可以实现供电系统的电压稳定和功率平衡。
配电变压器整定计算主要包括选择合适的变压器容量、变压器的接线组态和变比。
4.电动机整定计算。
电动机是煤矿供电系统的主要负荷，通过计算电动机的额定功率和额定电流，可以选择合适的电动机型号和容量。
电动机整定计算还包括计算起动电流和运行电流，以及选择合适的保护装置和控制装置。
5.线路损耗计算。
供电系统中的线路损耗是指电能在输送过程中的能量损失和电压降低。
通过计算线路的电阻、电感和电容等参数，可以评估线路损耗，并选择适当的线路尺寸和材料，减少能量损失和电压降低。
以上是煤矿高低压整定计算的基本内容和步骤，通过合理的计算和分析，可以实现供电系统的高效运行和使用。
同时，还需要注意保证计算和实际应用的一致性和可行性，以确保供电系统的安全可靠和节约能源的目标得以实现。
煤矿40v整定计算公式
煤矿40v整定计算公式
1.定子电流整定计算公式：
I定子= K1 × U铭× cosθ
其中，I定子为定子电流，U铭为电机额定电压，cosθ为功率因数。
K1为修正系数，根据不同的电机类型、额定功率以及变压器类型而
不同。
2.定子电流基础整定计算公式：
I基础=I定子×K2
其中，I基础为定子电流基础，I定子为定子电流。
K2为修正系数，根据不同的电机类型以及额定功率而不同。
3.动子电压整定计算公式：
U动子=K3×U铭
其中，U动子为动子电压，U铭为电机额定电压。
K3为修正系数，根据不同的电机类型以及变压器类型而不同。
4.转速整定计算公式：
N=K4×N铭
其中，N为转速，N铭为电机额定转速。
K4为修正系数，根据不同的电机类型以及负载特性而不同。
5.动子电流整定计算公式：
I动子=K5×I基础+K6×ΔU
其中，I动子为动子电流，I基础为定子电流基础，ΔU为电机电压
变动。
K5和K6为修正系数，根据不同的电机类型以及负载特性而不同。
在进行煤矿1140V整定计算时，需要根据具体的电机类型、额定功率、转速、负载特性以及变压器类型来确定修正系数的数值，并应用以上公式
进行计算。
同时，也需要考虑到煤矿特有的工作环境以及安全要求，确保
煤矿设备的正常运行和工作效率。
电气设备继电保护装置的整定计算原则及方法
地面电气设备继电保护装置的整定计算原则一、一般规定（一）煤矿供电系统继电保护装置检验前，必须按本规程总则的要求制定整定方案。
对新装的继电保护装置，如供电系统和负荷参量没有改变，可按设计计算的方案整定检验。
当供电系统和负荷参量有较大变动时，应按变动后的参量重新计算整定方案，报主管部门审批后执行。
（二）整定计算前，应根据所在电力系统提供的各种运行方式的参量，对本系统进行一次短路电流计算，并绘制从地面变电所到各计算终端（包括井下终于变电所、采取变电所）的计算系统图，和等价网络通作为方案编制中定值计算和灵敏系数的依据。
（三）计算继电保护装置的动作值，应依据使保护装置动作达到有选择性、快速性、灵敏性和可靠性的四个基本要求为原则，综合分析全部数据合理的确定保护动作值。
1.选择性：当系统发生故障时，保护装置只将故障设备切除，保证无故障部分继续运行，尽量减少停电面积，要求上、下级保护之间的配合达到如下要求：1）时间阶梯差：△t=t1-t2式中 t1——上级保护动作时限（秒）;t2——下级保护动作时限（秒）。
对定时限继电器△t 取0.5~0.7秒，反时限继电器△t 取0.6~1.0秒。
2）配合系数：式中：Idz.1——下级保护动作电流（安）；Idz.1——下级保护动作电流（安）；3）反时限继电器或定、反时限继电器的上、下级配合，要通过计算，绘制出实现特征性曲线，在曲线上要求时限和定制均达到1）、2）项的配合条件。
2.快速性：保护装置应以足够小的动作时限切除故障。
1.121≥=dz dz ph I I K3.灵敏性：保护装置应有较高的灵敏度，灵敏度用灵敏系数表示： 1）对于反映故障时参量增加的保护装置：灵敏系数=保护区末端金属性短路时故障参数的最小计算值/保护装置动作参数的整定值2）对于反映故障时参量降低的保护装置：灵敏系数=保护装置动作参数的整定值/保护区末端金属性短路时故障参数的最大计算值保护装置的灵敏系数应根据不利的运行方式和故障类型进行计算，但对可能性很小的情况可不考虑。
煤矿井下供电系统继电保护整定计算
摘要电力是现代煤矿企业生产所需的主要能源，煤矿企业中的绝大多数生产机械都直接或间接地以电力为动力源，电力系统可靠、安全、经济、合理地运行对煤矿企业至关重要。
煤矿电网是电力系统的一个重要组成部分，它是联系电力系统与煤矿用电设备的桥梁，由于以电缆供电为主，具有负荷集中、电气设备运行环境恶劣、供电可靠性要求高等特点，其继电保护计算与系统电网和普通电力用户相比有一些特殊的地方。
随着煤矿井下生产对供电可靠性的要求越来越高，各煤矿企业对井下继电保护整定的工作日益重视，越发认识到制定一套适合于煤矿井下生产实际情况的继电保护整定规范的必要性与重要性。
目前煤矿电气技术员进行此项工作时普遍采用手工故障计算和人工整定计算的方法，因此对继电保护整定计算的手工计算作一些总结是有一定的意义的。
本文主要针对赵家寨煤矿井下供电系统现状、特点，提出一些有针对性的继电保护方面的看法及整定计算方法，以供探讨。
关键词：煤矿；电网; 继电保护；电力abstractElectric power is required by the modern mine enterprise production primary energy, machinery for coal mine enterprises in the vast majority of production is directly or indirectly to electricity as a power source, power system reliability, security, economic and rational operation of coal mining enterprises is essential.Coal mine electric network is an important part of power system, it is a bridge link between power system and electric equipment in coal mines, due mainly to cable power supply, load set run the appalling conditions, power supply, electrical equipment and high reliability requirements, system for relay protection calculation and its power network and compared to ordinary electricity user has some special place. As the demand for reliability of power supply in coal mine production increasing, underground in the coal mines of relay protection setting pay increasing attention to more awareness to develop a suitable for underground coal mine production realities of the necessity and importance of relay protection setting norms.Currently coal mine electrical technician carrying out the work commonly adopted method of fault calculation and manual setting by hand, so the manual calculation of relay protection setting calculation for summary of some significance. This article mainly for Zhao jiazhai coal mine power supply system status, characteristics and made a number of targeted view of relay protection and its setting calculation method, for discussion.Keywords：coal mine; electrified wire netting; relaying protection; power目录1 绪论 (1)1.1 赵家寨煤矿简介 (1)1.2 本课题的目的与意义 (1)1.3 矿井供电系统要求 (3)1.4 定值整定计算的基本原则 (4)2 赵家寨煤矿供电概况 (6)3 短路电流的计算 (7)3.1 概述 (7)3.2 短路的原因、种类及危害 (7)3.1 高压供电系统短路电流的计算 (9)3.1.1 短路电流变化过程分析 (9)3.1.2 短路回路中元件阻抗的计算 (9)3.1.3 短路电流的计算 (11)3.2 井下低压网络短路电流计算方法 (11)4 井下供电系统短路电流计算 (14)5 井下中央变电所计算校验 (16)5.1 D2点短路整定 (16)5.2 中央变电所3#柜(11采区变电所1回路) (18)5.3 中央变电所4#柜(11轨道1车场3车场电源) (19)5.4 中央变电所5#柜(中央泵房水泵1#水泵电源) (20)5.5 中央变电所14#柜(中央变电所高爆总电源) (20)5.6 中央变电所21#柜(西大巷风机专变) (21)5.7 中央变电所22#柜(12采区变电所Ⅱ回路) (22)5.8 中央变电所26#柜(强力胶带机Ⅱ回路) (23)5.9 中央变电所29#柜(所内3#变压器) (23)5.10 中央变电所30#柜(11采区变电所Ⅱ回路) (24)5.11 中央变电所31#柜(所内2#变压器) (25)5.12 中央变电所32#柜(西大巷配电点电源) (26)5.13 中央变电所34#高爆开关(31变电所电源) (26)5.14 中央变电所35#高爆开关(所内1#变压器) (27)6 11采区变电所计算校验 (29)6.1 1#、10#、19#高压真空馈电开关整定 (30)6.2 11采区变电所4#高压开关 (30)6.3 11采区变电所5#高压开关 (31)6.4 11采区变电所6#高压开关 (32)6.5 11采区变电所7#高压开关 (33)6.6 11采区变电所8#高压开关 (34)6.7 11采区变电所9#高压开关 (35)6.8 11采区变电所11#高压开关 (35)6.9 11采区变电所12#高爆开关 (37)6.10 11采区变电所15#高爆 (37)6.11 11采区变电所16#高爆 (38)6.12 11采区变电所17#高爆开关 (39)6.13 11采区变电所18#高压开关 (40)7 12采区变电所计算校验 (42)7.1 12采区变电所1#高爆开关(Ⅰ段进线) (42)7.2 12采区变电所2#高爆开关(12204工作面电源) (43)7.3 12采区变电所3#高爆开关(风井底变电所Ⅰ回路) (43)7.4 12采区变电所4#高爆开关(12采区变电所4#风机专变) (44)7.5 12采区变电所5#高爆开关(12采区变电所3#动力变压器) (45)7.6 12采区变电所10#高压开关 (45)7.7 12采区变电所15#高爆开关(12采区变电所Ⅱ回路) (46)8 风井变电所计算校验 (48)8.1 风井、泵房变电所母线短路容量计算： (48)8.2 风井、泵房变电所5#、6#高压真空电磁启动开关 (48)8.3 风井底变电所12#高压真空电磁启动开关 (50)8.4 风井泵房2#高爆开关： (51)9 总结 (53)致谢 (54)参考文献 (55)附录A (56)1 绪论1.1 赵家寨煤矿简介赵家寨煤矿(河南省新郑煤电公司)是河南省“十五”、“十一五”重点建设项目，由郑煤集团、神火集团、河南省煤田地质局共同出资建设的一座设计年产300万吨的现代化矿井。

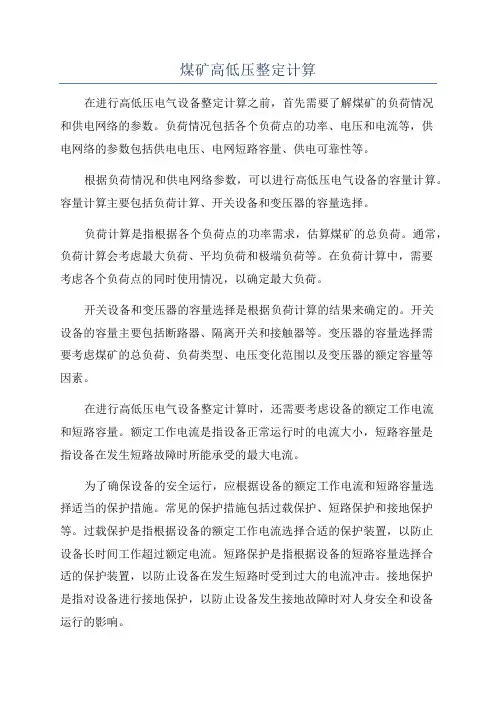

煤矿高低压整定计算
煤矿高低压整定计算在进行高低压电气设备整定计算之前，首先需要了解煤矿的负荷情况和供电网络的参数。
负荷情况包括各个负荷点的功率、电压和电流等，供电网络的参数包括供电电压、电网短路容量、供电可靠性等。
根据负荷情况和供电网络参数，可以进行高低压电气设备的容量计算。
容量计算主要包括负荷计算、开关设备和变压器的容量选择。
负荷计算是指根据各个负荷点的功率需求，估算煤矿的总负荷。
通常，负荷计算会考虑最大负荷、平均负荷和极端负荷等。
在负荷计算中，需要考虑各个负荷点的同时使用情况，以确定最大负荷。
开关设备和变压器的容量选择是根据负荷计算的结果来确定的。
开关设备的容量主要包括断路器、隔离开关和接触器等。
变压器的容量选择需要考虑煤矿的总负荷、负荷类型、电压变化范围以及变压器的额定容量等因素。
在进行高低压电气设备整定计算时，还需要考虑设备的额定工作电流和短路容量。
额定工作电流是指设备正常运行时的电流大小，短路容量是指设备在发生短路故障时所能承受的最大电流。
为了确保设备的安全运行，应根据设备的额定工作电流和短路容量选择适当的保护措施。
常见的保护措施包括过载保护、短路保护和接地保护等。
过载保护是指根据设备的额定工作电流选择合适的保护装置，以防止设备长时间工作超过额定电流。
短路保护是指根据设备的短路容量选择合适的保护装置，以防止设备在发生短路时受到过大的电流冲击。
接地保护是指对设备进行接地保护，以防止设备发生接地故障时对人身安全和设备运行的影响。
总之，煤矿高低压整定计算是一个复杂的过程，需要考虑多个因素，如负荷情况、供电网络参数、设备的容量和保护措施等。
通过合理的整定计算，可以确保煤矿的高低压电气设备正常运行和安全使用。
煤矿井下电气整定计算说明
鑫隆煤矿井下电气整定计算说明第一部分过载整定一、过流整定细则说明：1、馈电开关（含移变低压侧）中过载长延时保护电流整定按实际负载电流值整定。
实际整定时，应计算其保护干线所有负载的额定电流之和，根据各负载运行情况，乘一需用系数。
公式：I z=K∑Ie式中：I z——过载保护电流整定值，A；∑Ie ——保护干线中所有电机额定电流之和，A;K——需用系数，取0.5~1。
2、馈电开关（含移变低压侧）中电子保护器的短路保护整定，取其保护干线中最大负载电机的起动电流，加其余电机的实际电流之和。
公式：I z=IQe+K∑Ie式中：I z——短路保护电流整定值，A；IQe——最大负载电机起动电流，A;∑Ie ——其余电机额定电流之和，A;K——需用系数，取0.5~1。
3、电磁起动器中电子保护器的过载电流I z整定以负载电机的额定电流为依据，根据控制开关的整定方式取其近似值。
当运行中电流超过I z时，即视为过载，保护延时动作；当运行中电流超过8倍的I z值时，即视为短路，保护器瞬间动作。
4、馈电开关短路电流的可靠动作校验，应计算出其保护干线最远端两相短路电流，除以其短路保护整定值，灵敏度系数不小于1.5。
公式：式中：Id(2)——被保护干线最远端两相短路电流，A；I z——馈电开关短路电流整定值，A；1.5——可靠系数。
5、电磁起动器短路电流的可靠动作校验，应计算出所带负载电机处最远端两相短路电流除以8倍的过载定值，灵敏度系数不小于1.2。
公式：式中：Id(2)——被保护干线最远端两相短路电流，A；I z——电磁起动器短路电流整定值，A；1.2——可靠系数。
6、高压配电装置，应根据其保护干线中移动高压侧过流整定值进行整定。
7、移动变电站高压侧整定以低压侧整定电流除以该移变的高压变比，取其近似值（10KV→690V,变比取14.5；10KV→1200V,变比取8.3）。
8、本细则参照《煤矿井下供电的三大保护细则》（煤矿工业出版社）第一章第二节制定。
煤矿井上下供电高低压开关整定调整计算要点
煤矿井上下供电高低压开关整定调整计算由于雨季来临，井下涌水量增大，主、副斜井分别将18.5KW潜水泵更换为37KW潜水泵（污水泵），主回联络巷现已贯通，新安装25KW调度绞车一台，部分开关整定值需重新计算。
一、负荷统计：空压机160KW(1台工作1台备用）、主斜井：绞车40KW1台、耙渣机55KW1台、照明信号综保（4KVA)1台、绞车25KW1台，污水泵37KW和18.5KW(1台工作1台备用）、污水泵7.5KW(1台工作1台备用）、喷浆机5.5KW1台。
同时工作容量164.5KW.副斜井：绞车40KW1台、耙渣机55KW1台、照明信号综保（4KVA)1台、污水泵37KW和18.5KW(1台工作1台备用）、污水泵7.5KW(1台工作2台备用）、喷浆机 5.5KW1台。
同时工作容量139.5KW.回风斜井：绞车40KW1台、皮带机2×40KW1台、刮板机40KW1台、耙渣机55KW1台、照明信号综保（4KVA)1台、污水泵18.5KW(1台工作1台备用）、污水泵7.5KW1台、喷浆机 5.5KW1台。
同时工作容量241KW.主回联络巷：刮板机40KW2台、污水泵7.5KW1台。
同时工作容量87.5KW.局扇：10台(1台工作1台备用），2×30＋30＋30＋30＋22＝172KW.二、保护装置整定计算：1、馈电开关整定：1.1、K-1#总开关整定：I Z =ΣP/（√3Ucos ￠）KtKf式中Pe ——额定功率之和（KW ） Ue ——额定电压（0.69KV ）同时系数Kt=0.8－0.9，负荷系数Kf ＝0.6－0.9I Z =ΣP/（√3Ucos ￠）KtKf=(160＋164.5＋139.5＋241＋87.5）/(1.732×0.69×0.8）×0.8×0.8=530A ，取整定值为550A 。
按上式选择出的整定值，还应用两相短路电流值进行校验，应符合下式的要求：5.1II )2(dz 式中IZ —过流保护装置的电流整定值，A ；Id （2）—被保护电缆干线或支线距变压器最远点的两相短路电流值，A ；折算电缆长度 95mm2电缆，实际长度10m ，折算系数为0.53，换算长度为 5.3m ； 50mm2电缆，实际长度290m ，折算系数为 1.0，换算长度为290m ； 50mm2×2电缆，实际长度300m ，折算系数为0.5，换算长度为150m ；折算电缆长度合计445.3m查表得d1两相短路电流值为1640AI d（2）/I Z=1640/550A=2.98＞1.5 满足要求。
煤矿井下电气整定计算说明
煤矿井下电气整定计算说明海黄和紫檀哪个更有价值怕上当受骗，我们教你如何鉴别小叶紫檀的真伪！点击访问：木缘鸿官网北京十里河古玩市场，美不胜收的各类手串让记者美不胜收。
“黄花梨和紫檀是数一数二的好料，市场认可度又高，所以我们这里专注做这两种木料的手串。
”端木轩的尚女士向记者引见说。
海黄紫檀领风骚手串是源于串珠与手镯的串饰品，今天曾经演化为集装饰、把玩、鉴赏于一体的特征珍藏品。
怕上当受骗，我们教你如何鉴别小叶紫檀的真伪！点击访问：木缘鸿官网“目前珍藏、把玩木质手串的人越来越多，特别是海黄和印度小叶檀最受藏家追捧，有人把黄花梨材质的手串叫做腕中黄金。
”纵观海南黄花梨近十年的价钱行情，不难置信尚女士所言非虚。
一位从事黄花梨买卖多年的店主夏先生通知记者，在他的记忆中，2000年左右黄花梨上等老料的价钱仅为60元/公斤，2002年大量收购时，价格也仅为2万元/吨左右，而往常，普通价钱坚持在7000-8000元/公斤，好点的1公斤料就能过万。
“你看这10年间海南黄花梨价钱涨了百余倍，都说水涨船高，这海黄手串的价钱自然也是一路飙升。
”“这串最低卖8000元，能够说是我们这里海黄、小叶檀里的一级品了，普通这种带鬼脸的海黄就是这个价位。
”檀梨总汇的李女士说着取出手串让记者感受一下，托盘里一串直径2.5mm的海南黄花梨手串熠熠生辉，亦真亦幻的自然纹路令人入迷。
当问到这里最贵的海黄手串的价钱时，李女士和记者打起了“太极”，几经追问才通知记者，“有10万左右的，普通不拿出来”。
同海南黄花梨并排摆放的是印度小叶檀手串，价位从一串三四百元到几千元不等。
李女士引见说，目前市场上印度小叶檀原料售价在1700元/公斤左右，带金星的老料售价更高，固然印度小叶檀手串的整体售价不如海黄手串高，但近年来有的也翻了数十倍，随着老料越来越少，未来印度小叶檀的升值空间很大。
“和海黄手串比起来，印度小叶檀的价钱相对低一些，普通买家能消费得起。
”正说着店里迎来一位老顾客，这位顾客通知记者，受经济条件所限，他是先从1000元以内的小叶檀手串玩起，再一步一步升级的。
煤矿1140v整定计算公式
煤矿1140v整定计算公式煤矿1140V整定1. 简介在煤矿中，1140V电源是常用的供电方式。
为了保障电力系统的正常运行，需要进行整定。
本文将介绍与煤矿1140V整定相关的计算公式，并通过例子进行解释说明。
2. 相关计算公式电流计算煤矿1140V供电系统中，电流的计算公式为：I = P / (sqrt(3) * V)其中，I表示电流（单位：安培），P表示功率（单位：瓦特），V表示电压（单位：伏特）。
电阻计算煤矿1140V供电系统中，电阻的计算公式为：R = V^2 / P其中，R表示电阻（单位：欧姆），V表示电压（单位：伏特），P表示功率（单位：瓦特）。
电功率计算煤矿1140V供电系统中，电功率的计算公式为：P = V * I * PF其中，P表示功率（单位：瓦特），V表示电压（单位：伏特），I表示电流（单位：安培），PF表示功率因数。
3. 举例说明电流计算示例假设在煤矿1140V供电系统中，安装了一台功率为500瓦特的设备。
根据电流计算公式，可以得到：I = 500 / (sqrt(3) * 1140) ≈ 安培因此，该设备的电流约为安培。
电阻计算示例假设在煤矿1140V供电系统中，电压为1140伏特，某设备的电阻为10欧姆。
根据电阻计算公式，可以得到：P = 1140^2 / 10 = 130,320 瓦特因此，该设备的功率约为130,320瓦特。
电功率计算示例假设在煤矿1140V供电系统中，电压为1140伏特，电流为安培，功率因数为。
根据电功率计算公式，可以得到：P = 1140 * * ≈ 瓦特因此，该设备的功率约为瓦特。
4. 总结本文介绍了与煤矿1140V整定相关的计算公式，并通过例子进行了解释说明。
通过这些计算公式，可以帮助煤矿工作人员进行电力系统的整定和运行。
煤矿井下供电系统继电保护整定计算
煤矿井下供电系统继电保护整定计算首先，需要了解的是继电保护是指利用电力自动装置对电力系统中发生异常情况时进行自动断电、跳闸或报警的一种电力保护措施。
针对不同的供电系统，继电保护整定也有所不同。
1.整定继电保护的选择：根据井下供电系统的特点，确定需要整定的继电保护。
煤矿井下供电系统继电保护一般包括短路保护、过电流保护、零序保护、接地保护等。
2.整定保护设备的额定参数：根据供电系统的负荷特性和设备参数，确定保护设备的额定参数。
例如，对于短路保护，需要确定短路电流值、保护动作时间等参数。
3.整定保护设备的动作电流和时间特性曲线：根据所选用的继电保护装置和井下供电系统的负荷特性，确定保护设备的动作电流和时间特性曲线。
根据井下供电系统的可靠性要求，可以选择不同的动作电流和时间特性曲线。
4.整定并联线路的电流分配比例：对于并联线路，需要确定各个线路的电流分配比例。
根据井下供电系统的负荷特性和线路参数，可以通过计算得到各个线路的电流分配比例。
5.整定井下供电系统的接地保护参数：对于煤矿井下供电系统，接地保护是非常重要的一项保护措施。
需要根据井下供电系统的特点，确定接地保护的整定参数。
例如，接地电阻、接地电流等。
整定继电保护需要进行一系列的计算和分析，一般采用计算机辅助设计软件进行实现。
计算过程中需要考虑井下供电系统的可靠性要求、负荷特性、设备参数等因素，确保保护装置可以及时、准确地对井下供电系统的异常情况进行响应。
总之，煤矿井下供电系统继电保护整定计算是煤矿安全生产中的一项重要任务。
通过合理的整定计算，可以保证井下供电系统的安全运行，保护设备和人员的安全。
为了确保整定计算的准确性和可靠性，我们应采用科学、规范的方法进行计算和分析，选择适合的计算工具，确保计算结果的正确性。
煤矿井下电气整定计算说明
鑫隆煤矿井下电气整定计算说明第一部分过载整定一、过流整定细则说明：1、馈电开关（含移变低压侧）中过载长延时保护电流整定按实际负载电流值整定。
实际整定时，应计算其保护干线所有负载的额定电流之和，根据各负载运行情况，乘一需用系数。
公式：I z=K∑Ie式中：I z——过载保护电流整定值，A；∑Ie ——保护干线中所有电机额定电流之和，A;K——需用系数，取~1。
2、馈电开关（含移变低压侧）中电子保护器的短路保护整定，取其保护干线中最大负载电机的起动电流，加其余电机的实际电流之和。
公式：I z=IQe+K∑Ie式中：I z——短路保护电流整定值，A；IQe——最大负载电机起动电流，A;∑Ie ——其余电机额定电流之和，A;K——需用系数，取~1。
3、电磁起动器中电子保护器的过载电流I z整定以负载电机的额定电流为依据，根据控制开关的整定方式取其近似值。
当运行中电流超过I z时，即视为过载，保护延时动作；当运行中电流超过8倍的I z值时，即视为短路，保护器瞬间动作。
4、馈电开关短路电流的可靠动作校验，应计算出其保护干线最远端两相短路电流，除以其短路保护整定值，灵敏度系数不小于。
公式：式中：Id(2)——被保护干线最远端两相短路电流，A；I z——馈电开关短路电流整定值，A；——可靠系数。
5、电磁起动器短路电流的可靠动作校验，应计算出所带负载电机处最远端两相短路电流除以8倍的过载定值，灵敏度系数不小于。
公式：式中：Id(2)——被保护干线最远端两相短路电流，A；I z——电磁起动器短路电流整定值，A；——可靠系数。
6、高压配电装置，应根据其保护干线中移动高压侧过流整定值进行整定。
7、移动变电站高压侧整定以低压侧整定电流除以该移变的高压变比，取其近似值（10KV→690V,变比取；10KV→1200V,变比取）。
8、本细则参照《煤矿井下供电的三大保护细则》（煤矿工业出版社）第一章第二节制定。
9、高压起动器的过载电流I z整定以负载电机的额定电流为依据，根据控制开关的整定方式取其近似值。
煤矿井下供电基本计算
煤矿井下供电基本计算第一节概述随着煤炭工业的现代化，采掘工作面机械化程度越来越高，机电设备单机容量有了大幅的提高。
以采煤机为例,７０年代初期的10０ｋw左右，增加到现在的３000ｋw。
由于机械化程度的提高,加快了工作面的推进速度，这就要求工作面走向长度加长，从而使供电距离增大，给供电带来了新的问题，因为在一定的工作电压下,输送功率越大,电网的电压损失也越大，电动机端电压越低，这将影响用电设备的正常工作。
解决的办法就是增大电缆截面,但有一定的限度,因为电缆截面过大,不便移动和敷设,而且也不经济,现在采用移动变电站使高压深入到工作面顺槽来缩短低压供电距离,可使电压质量得到较大的提高，这也是提高电压质量相当有效的措施。
目前我国综采工作面用电设备的电压等级都是1１40ｖ,大型矿井综采设备采用３3００v供电。
矿井高压供电也有所提高，徐州矿务局各矿和西川煤矿都是6kv供电。
青岗坪、刘园子和柳巷煤矿都是10kv供电。
提高电压等级和采用移动变电站供电不仅保证了电压质量,还降低了电网输电损耗。
采区供电是否安全可靠、技术是否经济合理,将直接关系到职工人身安全、矿井和设备的安全、也关系到生产成本和经济利润。
所以,必须经过计算来选择电气设备和电缆，较准确的计算出短路电流、合理整定过流保护和校验漏电保护装置,是确保矿井安全供电，电气设备安全运行的根本保证。
正确掌握井下供电计算的基本方法,合理的选择电气设备和电缆，编写采区供电系统计算说明书是我们机电技术人员和机电管理人员的日常工作。
一、采区供电系统的拟定的原则1、采区高压供电系统的拟定原则1)双电源进线的采区变电所应设置电源进线开关,当一路供电，一路备用时,可不设联络开关，母线可不分段。
当两路电源同时供电时，应设联络开关，母线分列运行。
2)供综采工作面的采区变电所,一般应采用两回电源线路供电。
3)单回路供电的采区变电所,当变压器不超过两台且无高压出线时,可不设电源进线开关；当变压器超过两台或有高压出线时,应设进线开关。
煤矿井下高低压供电整定计算书
煤矿井下高低压供电整定计算书1. 引言嘿，朋友们！今天我们来聊聊煤矿井下的高低压供电整定计算。
这可是个重要的话题，关系到矿工们的安全和设备的正常运转。
大家都知道，煤矿工作环境复杂，安全第一，供电整定可不能马虎。
接下来，我就带你们深入这个话题，轻松愉快地了解一下这门技术活儿。
2. 供电系统概述2.1 高低压供电的区别首先，我们得弄清楚什么是高压，什么是低压。
简单来说，高压就是电压大，能够远距离输送电力，比如说1000伏特以上。
而低压呢，一般是380伏特及以下，常用于咱们日常生活和小型设备。
就好比你在家里用的插座，都是低压的。
而矿井下的设备，有的需要高压才能运行，比如一些大型机械。
2.2 供电系统的重要性煤矿的供电系统就像是矿井的血液，缺了它可不行。
没有电，设备就没法转动，矿工们的工作也就成了空中楼阁。
所以，供电系统必须要整定得当，确保电流稳定、可靠。
想象一下，如果设备在关键时刻掉链子，那可是“八百里加急”的麻烦事儿。
3. 整定计算的基本原则3.1 安全性整定计算的首要原则就是安全，安全，还是安全！咱们得确保每一根电缆、每一个开关都能承受得住负载。
你可不能让电流像脱缰的野马一样乱窜。
这里面涉及到短路电流、过载保护等等，都是保证安全的关键。
3.2 经济性当然，经济性也很重要。
供电系统的设计和整定不能过于奢侈，得合理利用资源，降低成本。
毕竟，谁也不想在“黄土高坡”上为了一点电费而心疼不已。
整定计算的时候，我们要考虑到设备的实际运行情况，确保在保证安全的前提下，尽量节省开支。
4. 整定计算步骤4.1 收集数据开始整定计算之前，第一步就是收集所有相关的数据。
包括负载的类型、容量，还有使用的设备参数。
这就像做饭之前得先准备好食材，缺一不可。
数据越全，整定就越精准，像一颗美味的菜肴。
4.2 计算电流然后，我们就要根据收集的数据来计算电流了。
一般来说，可以使用公式来计算负载电流、短路电流等。
这一步可得认真对待，计算错误可就像“船到桥头自然直”一样，后果不堪设想。
煤矿采区高低压整定计算
煤矿采区高、低压电网保护整定计算对保护的整定计算必须满足四方面要求：选择性、可靠性、迅速性、灵敏性。
选择性：当线路故障时，只切断故障部分线路，并不越级跳闸。
可靠性：保护装置不应出现误动或拒动。
迅速性：当保护范围内出现故障时，保护装置应迅速切断被保护线路。
灵敏性：当保护范围内发生最小短路电流时，保护装置应可靠动作。
灵敏性高低是以灵敏度来衡量，其意义是指被保护范围内发生的最小短路电流与整定值的比值，数值越大灵敏性越高。
如采区低压电网用熔断器保护时，当熔件额定电流在100A以上时取4，100A及以下时取7；对电磁式过流继电器取1.5。
一、高压电网保护整定(变压器一次侧高爆开关)1、过载保护：作为变压器外部短路及内部故障时的后备保护，动作电流应躲开变压器最大工作电流来整定。
其高压侧动作电流按下式计算：Idz=KkKjIgmax/ KB Kf nL= KkKj(Iq+∑Ie)/ KB Kf nL式中：Kk 可靠系数，取1.2～1.4;Kj 接线系数，取1；KB 变压器变比，6000/400=15，6000/690=8.7；Igmax 最大工作电流，Igmax=(Iq+∑Ie)；Kf 返回系数，取0.9；如是DL型取0.85，GL型取0.8；nL 电流互感器变比Iq 功率最大一台设备(或同时起动的几台设备)的起动电流；∑Ie 除功率最大一台设备(或同时起动的几台设备)外的所有设备额定电流之和。
灵敏度按变压器低压侧最小两相短路电流校验，应大于1.5，时间延时0.5秒。
灵敏度校验：①对Y/Y接线变压器按下式校验：Klm=Idmin(2)/ KB nL IdZ≥1.5②对Y/Δ接线变压器按下式校验：Klm=Idmin(2)/√3 KB nL IdZ≥1.5式中：Idmin(2) 变压器二次侧最小两相短路电流。
2、短路保护：按过载保护整定值的3～8倍整定。
二、低压电网保护整定㈠熔断器熔体的选择1、保护单台鼠笼电机，按躲过起动电流计算IRe≈IQe/1.8～2.5式中：IRe 熔体的额定电流，安；IQe 鼠笼电机起动电流，一般为额定电流的5～7倍；1.8～2.5 保证熔体不熔化的系数，起动时间小于10秒者取2.5，大于10秒者取1.8～2。
煤矿井下供电三大保护整定细则
煤矿井下低压电网短路保护装置的整定细则第一章一般规定第一节短路电流的计算方法第1条选择短路保护装置的整定电流时，需计算两相短路电流值，可按公式(1)计算：利用公式(1)计算两相短路电流时，不考虑短路电流周期分量的衰减，短路回路的接触电阻和电弧电阻也忽略不计。
若需计算三相短路电流值，可按公式(2)计算：第2条两相短路电流还可以利用计算图(表)查出。
此时可根据变压器的容量、短路点至变压器的电缆换算长度及系统电抗、高压电缆的折算长度，从表中查出。
电缆的换算长度可根据电缆的截面、实际长度，可以用公式(3)计算得出。
电缆的换算长度，是根据阻抗相等的原则将不同截面和长度的高、低压电缆换算到标准截面的长度，在380 V、660 v、1 140 V系统中，以50 mm2为标准截面；在l27 V系统中，以4mm2为标准截面。
电缆的芯线电阻值选用芯线允许温度65℃时的电阻值；电缆芯线的电抗值按0．081Ω／km计算；线路的接触电阻和电弧电阻均忽略不计。
第二节短路保护装置第3条馈出线的电源端均需加装短路保护装置。
低压电动机应具备短路、过负荷、单相断线的保护装置。
第4条当干线上的开关不能同时保护分支线路时，则应在靠近分支点处另行加装短路保护装置。
第5条各类短路保护装置均应按本细则进行计算、整定、校验，保证灵敏可靠，不准甩掉不用，并禁止使用不合格的短路保护装置。
第二章电缆线路的短路保护第一节电磁式过电流继电器的整定第6条 1 200V及以下馈电开关过电流继电器的电流整定值，按下列规定选择。
1．对保护电缆干线的装置按公式(4)选择：2．对保护电缆支线的装置按公式(5)选择：目前某些爆磁力起动器装有限流热继电器，其电磁元件按上述原则整定，其热元件按公式(7)整定。
煤矿井下常用电动机的额定起动电流和额定电流可以从电动机的铭牌或技术资料中查出，并计算出电动机的额定起动电流近似值。
对鼠笼式电动机，其近似值可用额定电流值乘以6；对于绕线型电动机，其近似值可用额定电流值乘以1．5；当选择起动电阻不精确时，起动电流可能大于计算值，在此情况下，整定值也要相应增大，但不能超过额定电流的2．5倍。
煤矿供电整定计算原则
一、掘进头等带电机起动开关的整定计算：①、整定原则：按电机额定电流整定，当计算出整定结果，保护器无相应档位时，可适当提高至高档位。
计算公式：Ie=×Pe(kw)例：当一台设备额定功率为90kw 时，具体整定结果如下：×90=103.5A如开关保护器无103.5A 档位时，可适当提高，将其整定结果整定为105A 。
二、变电所内分开关整定计算：整定原则：①、速断：满足正常最大负荷时的运行：Idz ≥×最大设备功率×6（设备启动时最大电流倍数）+×其他设备总功率 对于开拓工作面，按同一数值整定，确定整定Ie 稳定，不至于经常调整，对速断按两相短路进行效验：5.1)2(>IdzId 即可 例如：变电所内某台分开所带设备负荷分别为：30kw 、20kw 、10kw ，其整定计算方法如下：×30×6+×（20+10）=241.5A速断用两相短路进行校验，需计算出两相短路电流：已知我矿5#变电所最小运行方式下短路电流为2560A 。
效验：5.1)2(>Idz Id =5.16.105.2412560>≈效验合格 所以，本台开关速断可整定为245A 。
具体数值查《煤矿三大保护》。
②、过流：满足可能的最大负荷运行，不跳闸,延时按2档即可，具体查开关说明书。
③、漏电：调至为功率型，延时可调至50V/0ms ，确定负荷侧出现漏电时，迅速跳闸，不越级。
三、变电所内变压器低压侧总开关计算整定①、速断：按变压器低压侧最大设备启动电流：6Ie+其他设备额定电流该整定计算后必须小于控制变压器高爆开关的速断整定值，且大于负荷侧分开关的速断整定值，必须用分开关负荷侧短路电流校验其可靠性。
例如：变电所内某台变压器低压侧总开关下所带设备负荷统计分别为：100kw、80kw、60kw、50kw、30kw，其整定计算方法如下：×100×6+×（80+60+50+30）=943A②、过流：按变压器额定容量计算出二次侧允许的额定电流，取整定即可，延时取2~4档。
煤矿馈电功率算算整定
煤矿馈电功率算算整定一、煤矿馈电功率的概念和意义煤矿馈电功率是指电力系统向煤矿供应的有功功率，也是指煤矿所需的电能。
它是评价电力系统对煤矿供电能力的重要指标，也是衡量煤矿用电质量和效益的重要依据。
二、影响馈电功率的因素1. 煤矿生产规模：生产规模越大，所需的馈电功率也就越大。
2. 设备负荷：设备负荷越大，所需的馈电功率也就越大。
3. 用电设备类型和数量：不同类型和数量的用电设备对馈电功率有不同的影响。
4. 用电时间和方式：用电时间长、方式不合理会增加馈电功率。
5. 馈线距离和线路损耗：馈线距离远、线路损耗大会降低馈电功率。
三、如何算算整定1. 确定最大需求最大需求是指在一个计量周期内（通常为一个月），所有接入该用户用电设备中最高负荷值与其对应时间点之积。
根据最大需求可以确定煤矿的馈电容量。
2. 确定功率因数功率因数是指有功功率与视在功率之比，它反映了用电设备的负载特性。
根据国家标准，工业用户的功率因数应在0.9以上，否则会被罚款。
煤矿需要根据实际情况确定合理的功率因数。
3. 确定整定值整定值是指根据最大需求和功率因数确定的馈电容量。
根据国家标准，整定值应为最大需求除以功率因数。
例如，如果最大需求为1000kW，功率因数为0.95，则整定值应为1052kVA（1000/0.95）。
4. 核查馈线容量根据整定值核查馈线容量是否足够。
如果不足够，则需要升级或增加馈线容量。
5. 调整用电方式如果发现用电方式不合理导致馈电容量超标，需要调整用电方式或更换设备以降低负荷。
四、如何优化煤矿馈电功率1. 合理规划用电设备布局和数量合理规划用电设备布局和数量可以避免重复投资和浪费能源。
2. 选用高效节能设备选用高效节能设备可以降低用电负荷，减少馈电功率。
3. 优化用电方式优化用电方式可以减少峰值负荷，降低馈电容量。
4. 加强设备维护和管理加强设备维护和管理可以延长设备寿命，减少故障率，降低维修费用和停机时间。
5. 实行能源管理制度实行能源管理制度可以提高用电效率，降低能源消耗，提高经济效益。
