贴片机结构图
贴装头 供料器
贴片头是贴片机的关键部件，他拾起原件后能在校正系统的控
制下自动校正位置，并将元件准确的贴在指定的位置。贴装头
的发展是贴片机进步的标志；
供料器（FEEDER）的作用是将片式元件SMD／SMC按照一定的规律和顺序
提供给贴片以便准确方便的拾取，它在贴片中占有较多的数量和位置，
它也是选择贴片机和安排贴片工艺的重要组成部分。根据SMD/SMC的包装
贴片机结构图
机架
PCB传送机构及支撑台
X Y Z 伺服
定位系统
光学识别系统
贴片头
供料器
传感器
计算机操作软件
机架 PCB传送机构 Ｘ Ｙ 伺服定位系统 Ｚ轴（HEAD）伺服 光学识别系统
整体铸造式 焊接式
整体式 活动式
静式导轨
动式导轨
圆光栅编码器式 AC∕DC马达伺服系统 原筒凸轮控制系统
CCD识别系统
位以致飞片现象。
贴片头压力传感器
是通过霍尔压力传感器及伺服电机的负载性来实现 的。当元件放置到PCB上的瞬间回受到震动，其震 动力能及时传送到控制系统，通过控制系统的调控 再反馈到贴装头上，从而实现Z轴软着陆功能。有 该功能的贴片头在工作时，给人的感觉是平稳轻 巧，若进一步观察，则元件两端浸在焊膏中的深度 大体相同，不带压力传感器的贴片头，则会出现错
机架
机架是机器的基础是所有的传动、定位、传送机构均固定在上 面。大部分型号的贴片机及其各种送料器安装在上面。因此机
架应有足够的机械强度和刚性。
传送机构 传送机构的作用是将需要贴片的PCB送到预定位置，
贴装完成后再将SMA送至另一道工序
X Y定位 系统及支
撑台
１.支撑贴片头，贴片头安装在X导轨上，X导轨沿Y方向运动从 而实现ＸＹ方向贴片的全过程２.是支撑PCB承载平台并实现 PCB在XY方向运动，这类结构常见与塔式旋转头类的贴片机中
贴片机结构及原理分析
随着SMC小型化、SMD多引脚窄间距化和复合式、组合 式片式元器件、 BGA、CSP、DCA（芯片直接贴装技 术）、以及表面组装的接插件等新型片式元器件的不断 出现，对贴装技术的要求越来越高。近年来，各类自动 化贴装机正朝着高速、高精度和多功能方向发展。采用 多贴装头、多吸嘴以及高分辨率视觉系统等先进技术， 使贴装速度和贴装精度大大提高。 目前最高的贴装速度可达到0.06S/Chip 元件左右；高精 度贴装机的重复贴装精度为0.05-0.25mm;
多功能贴片机除了能贴装0201(0.6mm*0.3mm) 元件外,还能贴装SOIC(小外型集成电路)、 PLCC（塑料有引线芯片载体）、窄引线间距 QFP、BGA和CSP以及长接插件（150mm长） 等SMD/SMC的能力。
此外，现代的贴片机在传动结构（Y轴方向由单 丝械向双丝杠发展）；元件的对中方式（由机械 向激光向全视觉发展）；图像识别（采用高分辨 CCD）；BGA和CSP的贴装（采用反射加直射 镜技术）；采用铸铁机架以减少振动，提高精度， 减少磨损；以及增强计算机功能等方面都采用了 许多新技术，使操作更加简便、迅速、直观和易 掌握。
5．光学系统的作用 贴片机中的光学系统，在工作过程中首先是对PCB的 位置确认。当PCB输送至贴片位置上时，安装在贴片机 头部的CCD，首先通过对PCB上所设定的定位标志的识 别，实现对PCB位置的确认。所以通常在设计PCB时应 设计定位标志 CCD对定位标志确认后，通过BUS反馈给 计算机，计算出贴片原点位置误差（ΔX、Δ Y），同时 反馈给运动控制系统，以实现PCB识别过程
2．光学系统的组成 光学系统由光源、CCD、显示器以及数模转 换与图像处理系统组成，即CCD在给定的视野 范围内将实物图像的光强度分布转换成模拟电信 号，模拟电信号再通过A/D转换器转换为数字量， 经图像系统处理后再转换为模拟图像，最后由显 示器反应出来

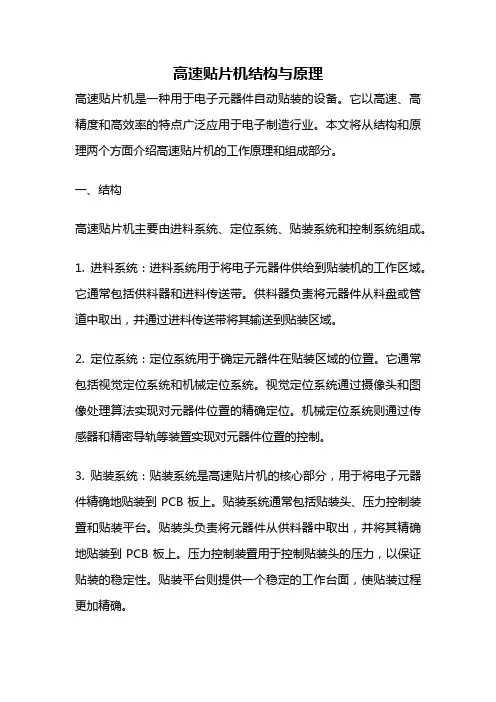

高速贴片机结构与原理
高速贴片机结构与原理高速贴片机是一种用于电子元器件自动贴装的设备。
它以高速、高精度和高效率的特点广泛应用于电子制造行业。
本文将从结构和原理两个方面介绍高速贴片机的工作原理和组成部分。
一、结构高速贴片机主要由进料系统、定位系统、贴装系统和控制系统组成。
1. 进料系统：进料系统用于将电子元器件供给到贴装机的工作区域。
它通常包括供料器和进料传送带。
供料器负责将元器件从料盘或管道中取出，并通过进料传送带将其输送到贴装区域。
2. 定位系统：定位系统用于确定元器件在贴装区域的位置。
它通常包括视觉定位系统和机械定位系统。
视觉定位系统通过摄像头和图像处理算法实现对元器件位置的精确定位。
机械定位系统则通过传感器和精密导轨等装置实现对元器件位置的控制。
3. 贴装系统：贴装系统是高速贴片机的核心部分，用于将电子元器件精确地贴装到PCB板上。
贴装系统通常包括贴装头、压力控制装置和贴装平台。
贴装头负责将元器件从供料器中取出，并将其精确地贴装到PCB板上。
压力控制装置用于控制贴装头的压力，以保证贴装的稳定性。
贴装平台则提供一个稳定的工作台面，使贴装过程更加精确。
4. 控制系统：控制系统是高速贴片机的大脑，用于控制整个贴装过程。
它通常由计算机和PLC控制器组成。
计算机负责处理图像信息、控制贴装头的运动和监控贴装过程。
PLC控制器则负责控制进料系统、定位系统和贴装系统的运行。
二、原理高速贴片机的工作原理可以简单描述为以下几个步骤：1. 元器件供给：进料系统将电子元器件供给到贴装区域。
2. 定位检测：定位系统对元器件进行定位检测，确定其在贴装区域的位置。
3. 贴装操作：贴装系统根据定位信息，通过贴装头将元器件从供料器中取出，并精确地贴装到PCB板上。
4. 焊接固定：在贴装完成后，PCB板经过传送带运送到焊接区域，焊接机器对元器件进行焊接，固定在PCB板上。
5. 检测和排除故障：贴装过程中，控制系统会对贴装质量进行检测，如果发现贴装错误或故障，会及时进行排除。
贴片机转塔式结构优、缺点
贴片机转塔式结构优、缺点（1）转塔式结构的优缺点·多达6个不同尺寸的吸嘴适用于转塔上的任何贴片头，工作中不需要更换吸嘴。
也就是说，任何吸嘴都能够随时拾取元件，取消过多的和不须要的运行操作步骤。
·视觉系统安装在转塔式贴片机的拾取点和贴片点之间，可以在“飞翔”中举行图象处理。
·容易的机械齿轮传动式转塔设计可保持供电用电缆、伺服系统、、和摄像机等静止不动，这样不会因为运动产生恒定的弯应力使线路断裂而浮现的电气问题（例如，当台架始终不断从送料器向摄像机，板运行时可能浮现故障）。
·现在转塔式贴片机的贴片速度可达54 500点／h以上（如HT122）。
而最好的单头台架式贴片机仅能贴装约15000点／ h。
为使台架式贴片机达到同等的速度需要多台机器，这就意味着，将有更多的零部件需要维护、润滑、校准和返修。
·用法转塔式设计，只在贴片机的一侧安装送料器。
这样，可使贴片机前后宽度削减达 1 m左右，为此，就不必在生产线的另一侧额外安装送料器和元件储存装置，从而减少了囫囵操作区域的面积。
（2）转塔式结构的缺点·因为机械结构的限制，其贴装速度已经达到极限，不能够再大幅度提高，而且占用空间太大，噪声大。
·转塔式贴片机只能贴装带式包装或者散料包装的元件，而管料和盘料就无法举行贴装。
·转塔式贴片机相对贴装部位而言其贴装头位置是圃定的，PCB通过沿X －Y方向运行使其精确的定位于规定的贴片位置，因为高速运动产生的震惊，会使已经贴好的元件发生位置偏移，终于影响贴片精度。
·可贴装元件范围限于片式元件，不适合贴IC器件。
（3）转塔式结构的局限性转塔式结构在运动时，因为真空吸嘴上径向加速度的最大允许值受限而使贴装速度受到限制。
吸嘴上的器件承受加速度矢量力的作用。
此矢量是离心力和切向力两者的合力，该作用在器件上的合力和器件与吸嘴端面间的摩擦力保持平衡。
第四讲转塔式贴片机FUJICP7结构介绍
第四讲转塔式贴片机 FUJICP7结构介绍一、安全指南机器的设计无论再周全，如果在进行机器运转以及保养维修工作时，不按照安全规范要求做的话，就有可能使机器受到损坏，甚至于引发人身安全事故。
为了预防这些事故的发生，机器的操作和保养维修人员必须在机器运转时，确实地遵守安全规则的要求。
在阅览本书的有关机器使用的说明之前，请务必先看一下本部分记载的安全规则要求，确保按照安全规则的要求来运转机器。
在机器运转时请将本书保管在便于随时查阅的地方。
1. 标记的读法在此「安全指南」中，记载有用户在操作和维修保养时应该遵守的注意事项。
此外，在机器的警告标记上也记载有促使用户注意的注意说明。
在本书以及机器的警告标记上的注意说明，使用了危险度的定义(危险度的大小)以及图标记号。
以下为对这些定义和图标记号的说明，请在完全理解了这些内容后再开始阅读正文。
危险度的定义：2. 全机型共同的注意事项]注意3. 安全标记在安全标记上表示有操作机器时必须注意的事项、机器上所贴的安全标记按下图所示。
请认真阅读其记载内容，安全的使用机器。
4. [紧急停止]按钮发生紧急情况时，按下任何一个红色的[紧急停止]按钮，机器都会停止其动作。
[紧急停止] 按钮的位置如下图所示。
二、机器构成部件机器后侧伺服控制轴部分旋转主轴部分置件工作头部分三、各部分的功能1、置件关系凸轮箱凸轮箱由凸轮轴马达、驱动装置、凸轮轴、凸轮杆、汽缸等部分构成。
驱动装置在凸轮箱内装备有2 个驱动装置，它们分别是：驱动置件工作头离合器部分动作的驱动装置和驱动吸嘴头部分动作的驱动装置。
置件工件头旋转主轴的周围安装有16个置件工作头,它们是由吸嘴、旋转轴、吸嘴头等组成的。
置件工件头持有6种吸嘴，可以根据装贴零件尺寸的不同而分别使用。
CP742 贴片机机构图解
第一章各机构之名称1.机器正面各机构名称机器前侧机器后侧伺服控制轴各工作站置件头PCU( Pallet change unit)2.机器各机构功能说明置件相关机构凸轮箱主驱动装置置件工作头1~16工作头影像处理系统供料系统料枪CP7 切刀机构供料台PCU基板传输系统XY基台电气控制系统控制面板控制箱气路控制系统机器本体置件相关机构凸轮箱凸轮箱是由凸轮轴马达,主驱动装置,凸轮轴,驱动连杆,气压缸等机构组成。
主驱动装置凸轮箱中主驱动装置是由2部分组成，一个带动置件工作头上的角度驱动离合器，用来驱动齿轮盘动作，一个是带动吸嘴头动作的装置。
置件工作头旋转主轴上有16组工作头，每一组置件工作头是由吸嘴，吸嘴头及吸嘴头支座组成。
每一工作头上均可配有6种不同的吸嘴。
可依零件之大小做不同的选择。
置件工作头从料枪上吸取零件，通过影像处理系统，而后将零件置在生产基板上。
1~16工作站16个置件工作头所在位置称为工作站，各工作站所执行工作均不同，以下将针对各工作站逐一进行说明。
第一站执行供料器送料，吸取零件及零件用尽检知等。
第二站进行大零件取件成败检知，及角度预转。
角度预转为减少第八站将零件转到最终角度时间，同时减少旋转惯性引起的角度误差，进行±90度预转。
第三站执行置件工作头误差角度修正。
第五站使用大，小视野两相机进行零件位置、角度偏差、零件外行，有无零件等检知。
第六站测量吸嘴头所吸零件厚度（可选）第八站执行最终置件角度旋转。
根据第五站影像处理结果在第八站用伺服马达进行最终角度旋转。
第九站执行将零件置放在生产基板上，但在第五站影像处理不良零件将不做置件。
第十站执行角度旋转还原，同时进行吸嘴原始位置检知第十一站确认置件头下降后是否升起，及为了计算生产情报执行置件工作头A检知。
第十三站执行将第五站影像处理不良之零件从吸嘴头上清除。
同时执行吸嘴头切换前，吸嘴头上6个吸嘴所在位置检知。
第十四站使用伺服马达，执行吸嘴位置切换。
贴片机结构和分类-图文
1.1 贴片机的结构与特点
1.1.3 X、Y与Z/θ 伺服及定位系统
贴片机结构和分类_图文.ppt
表面贴装技术（SMT） Sruface Mount Technology
电子产品
电子元器件
电子线路板
SMT生产工艺流程
1. 焊锡膏——再流焊工艺流程
2. 贴片胶——波峰焊工艺流程
SMT生产工艺流程 3. 混合安装工艺流程
SMT生产中的贴片技术与贴片机
印刷机－Printer
3： Z axis Placement head Component picking and placing ；RZ Rotating the component。
贴装头的Z为吸嘴上下做吸取贴装的动作； Rz指吸嘴旋转角度。
贴装模块－－ Pick and Place Module
AX-3最多可以安装12个贴装 模块，每个对应一个吸嘴。该 吸嘴有X,Y,R,Rz四个运动方向 。
1. 功能 第二种功能：支撑PCB承载平台并实现PCB在X-Y方向移动
这种结构常见见于塔式旋转类 贴片机中，在这种高速贴片机 中，其贴片头仅做旋转运动， 而依靠送料器的水平移动和 PCB承载平面的运动完成贴 片过程。
X、Y与Z/θ 伺服系统动画
1.1 贴片机的结构与特点
1.1.3 X、Y与Z/θ 伺服及定位系统
双AC伺服电机
1.1 贴片机的结构与特点
1.1.4 光学对中系统
JUKI贴片机的构造以及结构
SMT生产中的贴片技术通常是指用一定的方式将片式元器件准确地贴放到PCB指定的位置, 这个过程英文称之为“Pick and Place”，显然它是指吸取/拾取与放置两个动作。
在SMT初期，由于片式元器件尺寸相对较大，人们用镊子等简单的工具就可以实现上述动作，至今尚有少数工厂仍采用或部分采用人工放置元件的方法。
但为了满足大生产的需要，特别是随着SMC/SMD的精细化，人们越来越重视采用自动化的机器--贴片机来实现高速高精度的贴放元器件。
近30年来，贴片机已由早期的低速度（1-1.5秒/片）和低精度（机械对中）发展到高速（0.08秒/片）和高精度（光学对中，贴片精度+-60um /4δ）。
高精度全自动贴片机是由计算机、光学、精密机械、滚珠丝杆、直线导轨、线性马达、谐波驱动器以及真空系统和各种传感器构成的机电一体化的高科技装备。
从某种意义上来说，贴片机技术已经成为SMT的支柱和深入发展的重要标志，贴片机是整个SMT 生产中最关键、最复杂的设备，也是人们初次建立SMT生产线时最难选择的设备。
本章将着重讨论贴片机的主要结构，工作原理，各类贴片机的主要特点以及IPC最新推出的贴片机验收标准，为选购及组织验收贴片机提供依据。
9.1 贴片机的结构与特性目前，世界上生产贴片机的厂家有几十家，贴片机的品种达几百个之多，但无论是全自动贴片机还是手动贴片机，无论是高速贴片机还是中低速贴片机，它的总体结构均有类似之处。
贴片机的结构可分为:机架，PCB传送机构及支撑台X，Y与Z/θ伺服，定位系统，光学识别系统，贴片头，供料器，传感器和计算机操作软件。
现将上述各种结构的特征及原理简介如下。
金狮王科技长期提有JUKI：750、760、2010、2020、2030、2050、2060、2070、2080、JX-100LED、JX-200LED、JX-300LED 等机器。
我们、有板卡、马达、镭射、主设备、备品仓、以及所有配件给予。
贴片机工作原理【大解析】
贴片机工作原理内容来源网络，由深圳机械展收集整理！更多贴片机等自动化设备展示，就在深圳机械展。
贴片机，顾名思义，就是将一种元器件粘贴到一种器械上的设备，但是贴片机的工作原理是怎么样的呢?下面我们就一起来探讨一下吧。
1.贴片机工作原理--简介贴片机，又称“贴装机”、“表面贴装系统”，它配置在点胶机或丝网印刷机之后，是通过移动贴装头把表面贴装元器件准确地放置PCB焊盘上的一种设备。
它是用来实现高速、高精度地贴放元器件的设备，是整个SMI、生产中最关键、最复杂的设备。
主要分为手动和全自动两种。
2.贴片机工作原理--结构功能当前贴片机品种许多，但无论是全自动高速贴片机或是手动低速贴片机，它均由机架，PCB 传送及承载组织，驱动体系，定位及对中体系，贴装头，供料器，光学识别体系，传感器和计算机控制体系组成，下面我们简单介绍一下其功能：机架----是机器的根底，一切的传动，定位组织均和供料器均结实固定在它上面，因而有必要具有满足的机械强度和刚性。
PCB 传送及承载组织----传送组织是安放在导轨上的超薄型皮带传送体系，其作用是将PCB 送到预订方位，贴片后再将其送至下一道工序。
驱动体系----它是贴片机的要害组织，也是评价贴片机精度的首要指标，它包括XYZ传动布局和伺服体系，功用包含支撑贴装头运动和支撑PCB承载平。
3.贴片机工作原理--拱架型拱架型贴片机工作原理：首先元件送料器、基板是固定的，贴片头在送料器与基板之间来回移动，将元件从送料器取出，然后经过对元件位置与方向的调整，最后贴放于基板上。
这类机型的优势在于：系统结构简单，可实现高精度，适于各种大小、形状的元件，甚至异型元件，送料器有带状、管状、托盘形式。
适于中小批量生产，也可多台机组合用于大批量生产。
4.贴片机工作原理--转塔型转塔型贴片机工作原理：如下图所示，元件送料器放于一个单坐标移动的料车上，基板放于一个X/Y坐标系统移动的工作台上，贴片头安装在一个转塔上，工作时，料车将元件送料器移动到取料位置，贴片头上的真空吸料嘴在取料位置取元件，经转塔转动到贴片位置，在转动过程中经过对元件位置与方向的调整，将元件贴放于基板上。
富士7MBR15SA120
富士7MBR15SA120富士7MBR15SA120产品作用和特征富士7MBR15SA120 PIM模块内置了1200V/15A三相IGBT以优化栅极驱动和最小化EMI和损耗,具有多种保护如欠压锁住,过流关断,热监视和故障报。
主要运用在逆变器电机驱动器、 AC和DC伺服驱动放大器、不间断电源等电子工业领域。
富士7MBR15SA120 PIM模块进一步发挥IGBT芯片的性能，采用专用的驱动电路，是将自我保护（短路、过电流、控制电源电压降低、过热）功能等实现专用IC化的高性能模块。
值得注意的是在各运用场合富士7MBR15SA120可以和英飞凌FP15R12KT3互换。
富士7MBR15SA120产品特性：低VCE（SAT）小型封装板机接口转换器二极管桥，动态制动电路富士7MBR15SA120 外形封装尺寸和结构图富士7MBR15SA120 产品参数产品：PIM模块品牌和型号:富士FUJI/7MBR15SA120集电极 - 发射极电压：1200V栅极 - 发射极电压：±20V集电极电流：T c=25°C，25A集电极耗散功率：110W零栅极电压集电极电流：1.0mA栅极 - 发射极漏电流:0.2μA栅极 - 发射极阈值电压:8.5V包装：厂家原装产品价格和资料：联系我们咨询和索取。
富士7MBR15SA120 等效电路图富士7MBR15SA120 IGBT工作原理IGBT本质上是晶体管和场效应管的合体，通过场效应管来驱动晶体管，并由大量小IGBT串并联为一个模块。
IGBT拥有了电压驱动、电导调制效应、功率集成三个特性所以，IGBT发展非常顺利，基本上已经占据了大功率全控电力电子器件的主要市场（另外还有半控型电力电子器件，依然由晶闸管占领）。
IGBT的用途极为广泛，包括电力系统、工业系统、交通运输、新能源开发，几乎所有需要大功率电力变流器的场合都能见到它的身影。
SMT贴片机FUJI CP7 高级培训教材

___________________________________________________________
___________________________________________________________
第 2 站： 大零件吸件成败 检知：
" 笔 记 ： _________________________________________________
___________________________________________________________ ___________________________________________________________ _________________________________________ 预转：为减小由于惯性所
4. 动手操作机器时，身体不要接触机器的可动部分。
5. 机器外罩、安全门处于敞开的状态下，请勿运转机器。
6. 在运转和操作机器之前请记住紧急停止开关的位置。
7. 在运转和操作机器之前请确认安全功能是否有效。
8. 不可以拆除机器上任何安全保护装置。
9. 即使在停止状态，也要确认安全后再接触机器。
10. 在通电的情况下，严禁直接将插头拔下或是插上。
第 10 站： 初始角度还原 ：RQ 马达将置件工作头还原至初始位置，为吸嘴切换做准 备。当到达初始位置时，可被吸嘴离合器初始位置感应器（Nozzle origin） 感 知。 吸嘴原点位置检测：初始角度还原确认 离合器啮合检查：啮合检查传感 器（Meshing check）检查离合器是否正 常啮合
(FUJI CP-7系列)操作说明及注意事项
版次
A.0
操作说明及注意事项
页次
5/6
（1） LOAD PANEL：将 PCB 板由 CONVEYER 输送到 XY TABLE 上。 （2） UNLOAD：将 PCB 板由 XY TABLE 输送到下一台机器。 （3） FLUSH OUT：将机器内部所有的 PCB 板全部送出来。
◎ MAIN CONVEYER：控制 XY TABLE 的动作。 (1) MOVE TO LOADING/UNLOADING POSITION：将 XY TABLE 移至 IN/OUT CARRIER 送/收板的位置下方 。 (2) LIFTER UP/DOWN：XY TABLE 作 Z 轴的上升/下降动作。 (3) CLAMP/UNCLAMP：控制 XY TABLE 的夹板放板动作。
五、 一般操作程序：
Procedure 「1」 完成开机步骤 「2」 选择生产程序 「3」 确认 NOZZLE 是否正确，并执行 NOZZLE CHECK 检查 NOZZLE 状态。 「4」 安装 DEVICE TABLE 及零件确认。 「5」 检查生产相关设定。 「6」 PRODUCTION。 「7」 一般错误状况排除及零件补充。
2. PROGRAM： ◎ 变更生产程序：进入画面之后，上方会显示目前带执的程序名称。另外
可以设定预定生产的片数与清除已生产的纪录。 ◎ 欲变更程序可直接按下程序名称确认。 ◎ 上方设定键可设定预定生产片数。
3. DEVICE CHECK： ◎ 此画面为确认所上之料件是否正确无误。若显示为绿色则为确认正确，
width，再按下”Chang Width”，此时”Star”灯将会开始闪烁。按下”Star” 数秒后 X-Y Table 会移动到 Unload Position 并上升，即可以用 PCB 板调整轨道。
(整理)贴片机基本结构介绍及操作使用
第一章设备基本结构介绍及操作使用1-1 机台外观及各部专业名称介绍1-2开关机程序1-2-1 开机步骤 0–1 检查输入电压是否为单相220伏特交流电。
步骤 0-2 检查面对机台右下方的开关是否在”ON”的位置。
步骤 0-3 检查位在前方及后方的急紧开关(Emergency Stop)是否为解除。
步骤 2 相隔5~10秒后，按下位在<Isolation Switch> 的Start(绿色按钮)。
(切记万好不要在打开<Isolation Switch>后，直接按下Start，以免伤及硬件。
步骤 3 进入主程序后，按下位在Operation Panel上的<Ready Switch>。
步骤 4 拿起Teaching Box，设定Mode = Home之后，按下<Home Start>( ▼向下的方键)，此时，机台所有的轴(Axis X，Y，Z，R)会做归原点的动作。
步骤 5 暖机三到五分钟。
选择Mount→Warm-Up，按下选择”START”。
1-2-1 关机步骤 2 按下位在<Isolation Switch>的Stop(红色按钮)，即可以移除马达电源。
步骤 3 待计算机所有的程序皆关闭结束后，将<Isolation Switch>逆时针关闭即可。
1-3 操作面板各种功能的说明及使用1-3-1 操作面板上的按钮功能说明及使用◆＜Isolation＞switch其功能为提供或停止设备的主电源，以转动开关来提供电源，电源指示灯会亮，且在一会儿，工作画面会出现在”Programming Monitor”。
在关机期间，供应Driver的电源是关闭的，例如马达。
只有在结束MMI主程序才需要关闭电源，如果突然关闭电源，数据及主机可能会受损，且在下次开机时，设备可能会发生故障。
◆＜Main start＞switch要供应电源至电力系统，例如马达，按下<main start>switch的绿色按钮来提供电源。
贴片机的结构与特性
贴片技术与贴片机SMT生产中的贴片技术通常是指用一定的方式将片式元器件准确地贴放到PCB指定的位置,这个过程英文称之为“Pick and Place”，显然它是指吸取 /拾取与放置两个动作。
在SMT初期，由于片式元器件尺寸相对较大，人们用镊子等简单的工具就可以实现上述动作，至今尚有少数工厂仍采用或部分采用人工放置元件的方法。
但为了满足大生产的需要，特别是随着SMC/SMD的精细化，人们越来越重视采用自动化的机器--贴片机来实现高速高精度的贴放元器件。
近30年来，贴片机已由早期的低速度（1-1.5秒/片）和低精度（机械对中）发展到高速（0.08秒/片）和高精度（光学对中，贴片精度+-60um/4δ）。
高精度全自动贴片机是由计算机、光学、精密机械、滚珠丝杆、直线导轨、线性马达、谐波驱动器以及真空系统和各种传感器构成的机电一体化的高科技装备。
从某种意义上来说，贴片机技术已经成为SMT的支柱和深入发展的重要标志，贴片机是整个SMT 生产中最关键、最复杂的设备，也是人们初次建立SMT生产线时最难选择的设备。
本章将着重讨论贴片机的主要结构，工作原理，各类贴片机的主要特点以及IPC最新推出的贴片机验收标准，为选购及组织验收贴片机提供依据。
9.1贴片机的结构与特性目前，世界上生产贴片机的厂家有几十家，贴片机的品种达几百个之多，但无论是全自动贴片机还是手动贴片机，无论是高速贴片机还是中低速贴片机，它的总体结构均有类似之处。
贴片机的结构可分为:机架，PCB传送机构及支撑台X，Y 与Z/θ伺服，定位系统，光学识别系统，贴片头，供料器，传感器和计算机操作软件。
现将上述各种结构的特征及原理简介如下。
9.1.1 机架机架是机器的基础，所有的传动、定位、传送机构均牢固地固定在它上面，大部分型号的贴片机及其各种送料器也安置在上面，因此机架应有足够的机械强度和刚性。
目前贴片机有各种形式的机架，大致可分为两类。
1. 整体铸造式整体铸造的机架的特点是整体性强，刚性好，整个机架铸造后采用时效处理，机架的变形微小，工作时稳固。
《贴片机认知》PPT课件
设备本体又称机架—支承部分、质量大、震动小 传送、定位机构—电动马达+传感器+皮带传送+气 动或电动 贴片头及运动控制—X、Y和Z向、滚珠丝杠+同步 齿形带 伺服定位 视觉系统—高精度相机照相，元件定位与对中 …… And so on
精选课件ppt
JUKI（东京重工） KE-2060R多功能贴片 机
精选课件ppt
VCS (Vision Centering System)单元
精选课件ppt
HMS-Hight Measure Syste m
附属配件，通常不是标配，编程时，吸取数据中有X, Y,Z 三个参数,用鼠标点击Z项后,按HMS就可以看到一个红点打 在器件上,测出Z(PICK HEIGHT)值,按确认键输入.
JUKI KE-2000系列后续机型，经济性、通用性、可靠性、 维护性和安全性进一步提高的逐片式新系列贴片机。
设备特征： 【贴片范围广】 【适应性强】 【操作简单元
精选课件ppt
ATC单元-自动工具更换
精选课件ppt
吸嘴单元-MNLA & FMLA
同时+顺序
精选课件ppt
机器前侧结构示意图
各组成部分的作用？
精选课件ppt
机器后侧结构示意图
各组成部分的作用？
精选课件ppt
开关类的使用方法
启动按钮 运转准备 紧急停止 控制电源开 双侧操作开/锁定 周期停止：暂停
精选课件ppt
精选课件ppt
主操作面板及设备启动
精选课件ppt
结束贴片
➢ 按命令按钮中的退出按钮。 ➢ 在系统结束前，显示装置的安全方向设定的确认信息。 ➢ 显示结束的确认信息，按下<确定>按钮。 ➢ 显示如下信息后，向左旋转主开关，切断电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四讲转塔式贴片机 FUJICP7结构介绍
一、安全指南
机器的设计无论再周全，如果在进行机器运转以及保养维修工作时，不按照安全规范要求做的话，就有可能使机器受到损坏，甚至于引发人身安全事故。
为了预防这些事故的发生，机器的操作和保养维修人员必须在机器运转时，确实地遵守安全规则的要求。
在阅览本书的有关机器使用的说明之前，请务必先看一下本部分记载的安全规则要求，确保按照安全规则的要求来运转机器。
在机器运转时请将本书保管在便于随时查阅的地方。
1. 标记的读法
在此「安全指南」中，记载有用户在操作和维修保养时应该遵守的注意事项。
此外，在机器的警告标记上也记载有促使用户注意的注意说明。
在本书以及机器的警告标记上的注意说明，使用了危险度的定义(危险度的大小)以及图标记号。
以下为对这些定义和图标记号的说明，请在完全理解了这些内容后再开始阅读正文。
2. 全机型共同的注意事项
]
3. 安全标记
在安全标记上表示有操作机器时必须注意的事项、机器上所贴的安全标记按下图所示。
请认真阅读其记载内容，安全的使用机器。
4. [紧急停止]按钮
发生紧急情况时，按下任何一个红色的[紧急停止]按钮，机器都会停止其动作。
[紧急停止] 按钮的位置如下图所示。
二、机器构成部件
机器后侧
伺服控制轴部分
旋转主轴部分
置件工作头部分
三、各部分的功能
1、置件关系
凸轮箱
凸轮箱由凸轮轴马达、驱动装置、凸轮轴、凸轮杆、汽缸等部分构成。
驱动装置
在凸轮箱内装备有2 个驱动装置，它们分别是：驱动置件工作头离合器部分动作的驱动装置和驱动吸嘴头部分动作的驱动装置。
置件工件头
旋转主轴的周围安装有16 个置件工作头, 它们是由吸嘴、旋转轴、吸嘴头等组成的。
置件工件头持有6 种吸嘴，可以根据装贴零件尺寸的不同而分别使用。
置件工作头的主要工作是
从供料器上吸取零件、抓住零件进行影像处理、并往基板上装贴零件。
1 ~ 16 个工作站
表示16 个置件工件头的各个位置。
在本书中，有时将[工作站]简略地用“st”来进行表示。
对于1~16 st，每一站的功能是不一样的。
以下对各站进行说明。
1st：从供料器上吸取零件、执行供料器的送料以及零件用尽检知动作。
2st：使用传感器进行有无大型零件的检查。
另外，进行预转(Pθ)动作。
所谓预转, 就是将在1st 处被吸嘴吸取的零件旋转到生产程序指定角度附近的功能，旋转以每90°单位进行。
3st：调整吸嘴θ轴的初始位置。
5st：使用WIDE VIEW(宽视野用)和NARROW VIEW(窄视野用)2 个CCD 照相机，来检查吸嘴上零件的吸着姿势、零件形状以及有无零件等。
6st：测定被吸取在吸嘴上的零件的高度。
另外，还测定吸嘴的长度(选项)。
8st：进行最终置件角度旋转(Fθ)动作。
根据5st 的影像处理结果的数据，使用伺服马达将零件旋转到最终置件角度。
9st：在生产基板上进行零件的装贴。
对于在5st 的影像处理时被判断为不良的零件, 不进行装贴。
10st：进行预转(Pθ)和最终置件角度旋转(Fθ)的还原。
此外，确认吸嘴离合器的初始位置以及离合器的啮合情况。
11st：确认在吸取时下降的吸嘴是否返回到原来的位置以及对生产情报所必要的吸嘴头A 的位置进行确认。
13st：将在5st 的影像处理时被判断为不良的零件抛弃。
此外，确认6 个吸嘴在切换前的位置。
14st：用伺服马达对6 个吸嘴进行切换。
15st：确认6 个吸嘴在切换后的位置。
2、零件供应关系
供料器
供料器是一种把用料带包装的零件送到1st 吸件位置去的装置。
在CP-7 系列机器上使用的供料器基本上和在CP-6 系列机器上使用的供料器可以通用。
尽
管供料器的本体部分有互换性，根据卷带轮的大小，有时候卷带轮固定架却一定要用CP-7
系列机器专用的。
料带切断装置
料带切断装置是在置件工作头的1st 的下方，由上下切刀将供料器送出的废料带进行切断的装置。
被切断的料带，通过真空吸管将其送到机器下部的废料带收集箱进行回收。
托架式供料器供应装置
作为搬送装载有供料器的供料托架的装置, 将供料托架搬入机器和从机器上搬出。
被固定在D 轴供料平台上的供料托架, 根据置件的生产程序在D 轴上移动。
PCU (供料托架交换车)
交换供料托架时使用的推车。
3、影像处理关系
零件相机
是一种用来认知被吸取在吸嘴上的零件的形状和尺寸的CCD 照相机。
定位相机
由CCD 照相机、灯光及照相机安装托架等构成。
使用CCD 照相机来读取基板上的基准定
位点后, 在机器内部进行演算和坐标修正的同时，自动装贴零件。
4、基板搬运关系
搬运爪式的搬运装置
机器上的基板搬运是通过基板抓取单元(搬运爪)，在载入侧搬运轨道、置件平台和送出侧搬运轨道之间进行的。
搬运爪可分为载入侧搬运爪与送出侧搬运爪2 种。
它们都是根据置件时的生产程序、由汽缸来驱动的。
载入侧搬运轨道：将基板搬送到机器内并由升降板将其抬高后, 将基板过渡到后退过来的载入侧搬运爪。
载入侧搬运爪：从载入侧搬运轨道将基板抓取后搬运到置件平台。
置件平台：将基板固定后移动。
送出侧搬运爪：将基板从置件平台上抓取后搬运到送出侧搬运轨道。
送出侧搬运轨道：从送出侧搬运爪得到基板后将基板向机器外搬运。
5、电器控制关系
操作面板
操作面板上有对机器的运转和操作所必要的按钮开关、以及触摸屏式的监控器。
控制箱
在控制箱内放置有对机器控制所必要的电气部品。
此外, 配备有对机器的必要软件进行安装时使用的CD-ROM 驱动器。
伺服控制箱 (伺服BKT)
在伺服控制箱内放置包含有伺服放大器和中继基板的伺服BKT。
在设备的维修保养方面，除了伺服放大器的更换以外，其他对用户来说比较困难，请不要乱动。
UPS (不间断电源装置)
UPS 被放置在机器后侧最右下角的变压器箱里。
在机器正常关机后会自动切断从UPS 处来的电源。
在机器发生故障时，有不切断从UPS 来的电源的可能性。
当在机器内部进行需要将机器电源切断的电气部品和配线等的维修保养作业时，请在关闭机器电源后, 后，把UPS
的电源也切断。
四、传感器配置图
1、置件平台 X 轴，Y 轴
2、Z 轴
3、载入侧搬运轨道
4、送出侧搬运轨道
6、载入侧搬运爪
8、基板夹紧
9、凸轮箱
10、送料部分 (第1，2 站)
11、料带切断 (第1 站)
12、吸嘴离合器 (第10 站)
13、吸嘴切换 (第13，15 站)
14、供料器检查
15、供料托架平台
16、D 伺服轴。
