机械设计基础习题及答案10带、链传动(DOC)
机械设计基础试卷10答案

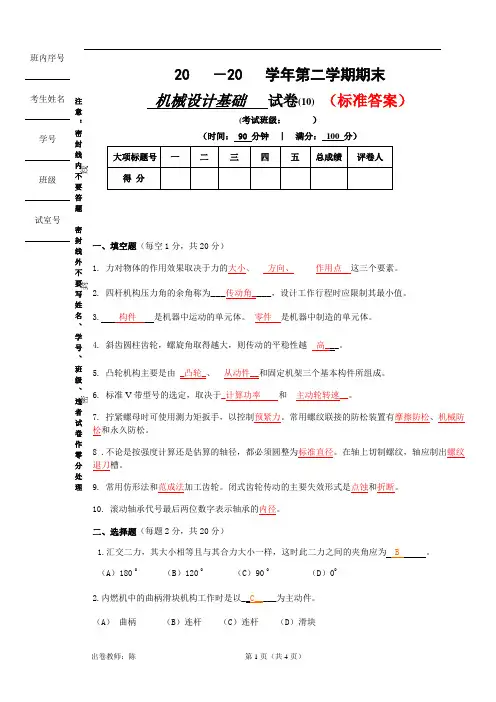

20 －20 学年第二学期期末 机械设计基础 试卷(10) （标准答案）(考试班级： ）（时间： 90 分钟 ｜ 满分： 100 分）一、填空题（每空1分，共20分）1. 力对物体的作用效果取决于力的大小、 方向、 作用点 这三个要素。
2. 四杆机构压力角的余角称为___传动角____，设计工作行程时应限制其最小值。
3. 构件 是机器中运动的单元体。
零件 是机器中制造的单元体。
4. 斜齿圆柱齿轮，螺旋角取得越大，则传动的平稳性越 高___。
5. 凸轮机构主要是由__凸轮_、__从动件__和固定机架三个基本构件所组成。
6. 标准V 带型号的选定，取决于_计算功率 和 主动轮转速__。
7. 拧紧螺母时可使用测力矩扳手，以控制预紧力。
常用螺纹联接的防松装置有摩擦防松、机械防松和永久防松。
8 .不论是按强度计算还是估算的轴径，都必须圆整为标准直径。
在轴上切制螺纹，轴应制出螺纹退刀槽。
9. 常用仿形法和范成法加工齿轮。
闭式齿轮传动的主要失效形式是点蚀和折断。
10. 滚动轴承代号最后两位数字表示轴承的内径。
二、选择题（每题2分，共20分）1.汇交二力，其大小相等且与其合力大小一样，这时此二力之间的夹角应为 B 。
