伺服电机的PLC控制

合集下载

PLC控制伺服电机介绍解析

PLC控制伺服电机介绍解析

PLC控制伺服电机介绍解析PLC(可编程逻辑控制器)是一种数字计算机,广泛应用于控制自动化系统。

伺服电机则是一种能够提供精确运动控制的电机。

当PLC控制伺服电机时,可以实现更精确、更灵活、更稳定的运动控制。

伺服电机是一种与普通电机不同的电机,它由电动机、位置传感器和闭环控制系统组成。

伺服电机通常采用位置控制技术,通过接收闭环控制系统的控制信号,根据位置传感器实时反馈的电机位置信息来调整电机的运动。

1.设置运动参数:在PLC中设置伺服电机的运动参数,包括加速度、减速度、速度限制等。

这些参数决定了伺服电机的运动特性,如启动时间、停止时间等。

2.编写控制程序:PLC编程人员需要编写控制程序,根据实际需求设计控制逻辑。

控制程序包括对伺服电机的运动控制,如启动、停止、加速、减速等。

3. 接口设置:PLC需要与伺服电机进行通信,可以通过串口、Modbus、以太网等接口与伺服驱动器连接。

PLC通过接口发送控制信号和接收电机位置反馈信号。

4.运动控制:PLC根据编写的控制程序,通过接口向伺服电机发送控制指令。

伺服电机接收到指令后,根据闭环控制系统中的位置传感器实时反馈的电机位置信息,调整电机的速度和位置。

5.监控和反馈:PLC可以对伺服电机的运动进行监控,实时获取电机的状态信息。

通过监控和反馈,可以判断电机是否正常工作,以及做出相应的控制调整。

1.灵活性:PLC具有可编程性,可以根据实际需求进行灵活的控制编程。

可以根据不同的运动要求,编写不同的控制程序,实现多种运动方式和运动轨迹。

2.精确性:伺服电机能够提供精确的运动控制,通过PLC控制可以实现更高精度的运动控制。

可以实现高速度、高精度、高重复性的位置控制。

3.可靠性:PLC是一种可靠性高的控制器,具有抗干扰能力强、稳定性好的特点。

能够在复杂的工业环境下稳定运行,并提供可靠的运动控制。

4.模块化:PLC具有模块化的特点,可以根据实际需求进行扩展。

可以根据需要增加输入输出模块、通信模块等,实现对多个伺服电机的控制。

PLC控制伺服电机介绍解析

PLC控制伺服电机介绍解析

PLC控制伺服电机介绍解析PLC(可编程逻辑控制器)是一种数字化电子设备,广泛应用于工业自动化控制系统中。

伺服电机则是一种能够在精确位置、速度和力度控制下工作的电机。

将PLC和伺服电机相结合,可以实现更高级别的控制和精确度。

1.信号输入:PLC通过输入模块接收各种传感器的信号,如温度、压力、速度等。

这些信号用于监测和控制系统的运行状态。

2.逻辑处理:PLC通过中央处理器和程序进行逻辑判断和计算,根据程序中的设定规则和条件,确定伺服电机的工作方式和状态。

3.数据处理:PLC通过数学运算、逻辑运算和数据处理指令,对输入数据进行处理和转换,得到需要的输出信号。

4.控制输出:PLC通过输出模块将处理后的信号发送给伺服电机,控制其位置、速度和力度。

输出信号可以是数字信号或模拟信号,根据具体需要进行设置。

5.反馈控制:PLC通过反馈装置获取伺服电机的实时运行状态,如位置、速度和力度等。

通过与目标值进行比较,PLC可以实现闭环控制,及时调整伺服电机的工作状态,以达到精确控制要求。

1.高精度控制:PLC可以实时监测和调整伺服电机的位置、速度和力度等参数,高精度控制可以提高工作效率和产品质量。

2.灵活性:PLC可以根据不同的需求和工艺要求,通过程序的编写和修改,实现伺服电机的不同工作方式和变换。

3.可靠性:PLC作为一种数字化设备,具有较高的稳定性和可靠性,能够在不同环境下长时间稳定运行。

4.维护方便:PLC控制系统安装和维护相对简单,通过软件的方式进行调试和修改,可以极大地减少停机时间和人工成本。

5.扩展性:PLC控制系统可以通过增加输入输出模块或者扩展编程块,实现更复杂的控制功能和系统扩展。

6.故障诊断:PLC控制系统通常具有自动故障诊断和报警功能,可以快速发现和处理控制系统中的问题,提高故障排除的效率。

总之,PLC控制伺服电机是一种高效、精确和可靠的控制方式。

在工业自动化领域的应用越来越广泛,为提高生产效率和产品质量,降低能耗和人工成本发挥了重要作用。

台达PLC控制伺服电机实现原点回归和定位

台达PLC控制伺服电机实现原点回归和定位

台达PLC控制伺服电机实现原点回归和定位一、引言随着现代工业自动化的发展,伺服电机作为一种高性能的执行器被广泛应用于各种自动化设备中。

伺服电机通过PLC控制可以实现精确的运动控制和定位,其中包括对伺服电机进行原点回归和定位操作。

本文将介绍如何使用台达PLC控制伺服电机实现原点回归和定位。

二、伺服电机原点回归伺服电机的原点回归是指将伺服电机运动到事先设定好的原点位置。

下面是实现伺服电机原点回归的步骤:1.设定原点位置:首先,在PLC程序中定义伺服电机的原点位置。

原点位置可以是一个特定的坐标或一个传感器信号。

2.设置运动参数:根据实际情况,设置伺服电机的运动速度、加速度和减速度等参数。

3.启动伺服电机:通过PLC程序,给伺服电机发送运动指令,使其开始运动。

同时,监控伺服电机的位置。

4.到达原点位置:当伺服电机到达定义的原点位置时,通过PLC程序停止伺服电机的运动。

5.记录位置信息:记录伺服电机的位置信息,方便后续的定位操作。

三、伺服电机定位伺服电机的定位是指将伺服电机准确地移动到给定的位置。

下面是实现伺服电机定位的步骤:1.设定目标位置:在PLC程序中定义伺服电机的目标位置。

目标位置可以是一个特定的坐标或一个传感器信号。

2.设置运动参数:根据实际情况,设置伺服电机的运动速度、加速度和减速度等参数。

3.启动伺服电机:通过PLC程序,给伺服电机发送运动指令,使其开始运动。

同时,监控伺服电机的位置。

4.到达目标位置:当伺服电机到达指定的目标位置时,通过PLC程序停止伺服电机的运动。

5.记录位置信息:记录伺服电机的位置信息,方便后续的定位操作。

四、PLC控制台达伺服电机实现原点回归和定位的注意事项在使用PLC控制台达伺服电机实现原点回归和定位时,需要注意以下事项:1.伺服电机位置的监控:通过PLC程序实时监控伺服电机的位置,可以根据实际情况进行调整。

2.运动参数的设置:根据实际需求,设置伺服电机的运动速度、加速度和减速度等参数。

PLC使用脉冲方式控制伺服电机

PLC使用脉冲方式控制伺服电机

PLC使用脉冲方式控制伺服电机在自动化项目开发的过程中,进行一些高精度的定位掌握。

选用伺服电机作为执行器件可快速实现高精度掌握系统的构建。

伺服电机作为常用的掌握电机,其掌握方式已变得多样。

如使用脉冲掌握,模拟量掌握,总线掌握等。

在一般的常规运用中,使用脉冲掌握方式依旧是许多人喜爱的选用方式。

使用脉冲方式掌握伺服电机典型掌握接线图如下:plc与伺服电机掌握接线图PLC使用高速脉冲输出端口,向伺服电机的脉冲输入端口发送运行脉冲信号。

伺服电机使能后,PLC向伺服电机发送运行脉冲,伺服电机即可运行。

针对伺服脉冲输入端口的接线方式,可以依照PLC侧输出端口的方式,进行如下处理:高速脉冲接线方式方式1,若PLC信号为差分方式输出,则可以使用方式1,其优点信号抗干扰力量强,可进行远距离传输。

若驱动器与PLC之间的距离较远,则推举使用此种方式。

方式2,PLC侧采纳漏型输出。

日系PLC多采纳此种方式接线,如三菱。

方式3,PLC侧采纳源型输出。

欧系PLC多采纳此种方式接线,如西门子。

在掌握脉冲的形式上,有如下几种方式:掌握脉冲形式主要为,AB相脉冲,脉冲+方向,正反向脉冲。

AB相脉冲:A相与B相脉冲的相位相差90°。

若A相领先于B相90°,则电机正向运行;若B相领先于A相90°,则电机反向运行。

脉冲+方向:脉冲掌握电机的运行。

通过脉冲数量实现定位掌握,接收脉冲的速度实现电机运行速度的掌握。

方向信号实现电机正反转运行掌握。

正反向脉冲:正向运行信号掌握电机的正向运行,脉冲数量掌握定位位置,脉冲速度掌握定位速度;反向运行信号掌握电机的反向运行。

综合以上三种方式,PLC掌握伺服电机的位置由发送给伺服电机的脉冲量确定,掌握伺服电机的速度由发送给伺服电机的脉冲速度确定。

伺服电机的PLC控制方法

伺服电机的PLC控制方法

伺服电机的PLC控制方法伺服电机是一种高精度、高性能、可控性强的电机,可广泛应用于工业自动化领域。

在工业自动化应用中,PLC(可编程逻辑控制器)常用于控制伺服电机的运动。

本文将介绍伺服电机的PLC控制方法。

1.伺服电机的基本原理伺服电机是一种可以根据控制信号进行位置、速度或力矩控制的电机。

它由电机本体、编码器、位置控制器和功率放大器等组成。

通过反馈机制,控制器可以实时监控电机的运动状态,并根据实际需求输出控制信号调整电机的运行。

2.伺服电机的PLC控制器选型在使用PLC控制伺服电机之前,需要选择合适的PLC控制器。

PLC控制器需要具备足够的计算能力和接口扩展能力,以满足伺服电机复杂运动控制的需求。

同时,PLC控制器还需要具备丰富的通信接口,可以与伺服电机进行实时通信。

3.伺服电机的PLC控制程序设计PLC控制程序设计是实现伺服电机运动控制的关键。

在编写PLC控制程序时,需要考虑以下几个方面:(1)运动参数设定:根据实际应用需求,设置伺服电机的运动参数,包括速度、加速度、减速度、位置等。

(2)位置控制:根据编码器的反馈信号,实现伺服电机的位置控制。

根据目标位置和当前位置的差值,控制输出的电压信号,驱动电机按照设定的速度和加速度运动。

(3)速度控制:根据速度设定和编码器的反馈信号,实现伺服电机的速度控制。

通过调整输出的电压信号,控制电机的速度和加速度。

(4)力矩控制:根据力矩设定和编码器的反馈信号,实现伺服电机的力矩控制。

通过调整输出的电压信号,控制电机的力矩和加速度。

(5)运动控制模式切换:通过设定运动控制模式,实现伺服电机在位置控制、速度控制和力矩控制之间的切换。

4.伺服电机的PLC控制程序调试在编写完PLC控制程序后,需要进行调试以确保控制效果。

调试时可以通过监视编码器的反馈信号和控制输出,来验证伺服电机的运动控制是否准确。

如有误差,可以通过调整运动参数或控制算法进行修正。

此外,在PLC控制伺服电机过程中,还需要注意以下几点:(1)合理选择采样周期:采样周期越短,控制精度越高,但同时也会增加PLC的计算负担。

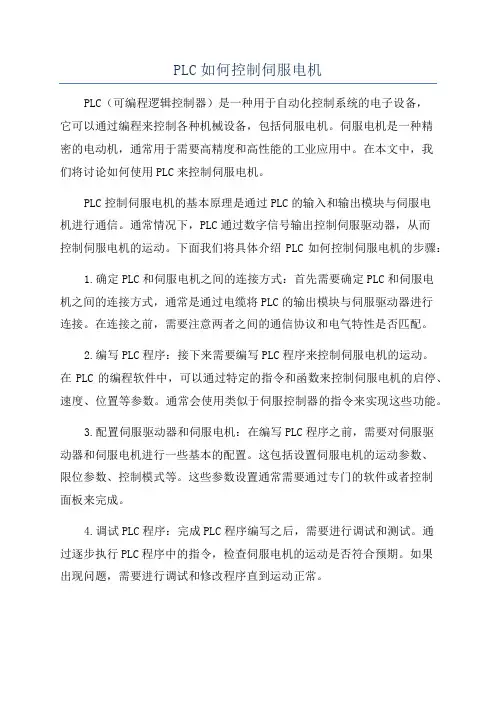

PLC如何控制伺服电机

PLC如何控制伺服电机

PLC如何控制伺服电机PLC(可编程逻辑控制器)是一种用于自动化控制系统的电子设备,它可以通过编程来控制各种机械设备,包括伺服电机。

伺服电机是一种精密的电动机,通常用于需要高精度和高性能的工业应用中。

在本文中,我们将讨论如何使用PLC来控制伺服电机。

PLC控制伺服电机的基本原理是通过PLC的输入和输出模块与伺服电机进行通信。

通常情况下,PLC通过数字信号输出控制伺服驱动器,从而控制伺服电机的运动。

下面我们将具体介绍PLC如何控制伺服电机的步骤:1.确定PLC和伺服电机之间的连接方式:首先需要确定PLC和伺服电机之间的连接方式,通常是通过电缆将PLC的输出模块与伺服驱动器进行连接。

在连接之前,需要注意两者之间的通信协议和电气特性是否匹配。

2.编写PLC程序:接下来需要编写PLC程序来控制伺服电机的运动。

在PLC的编程软件中,可以通过特定的指令和函数来控制伺服电机的启停、速度、位置等参数。

通常会使用类似于伺服控制器的指令来实现这些功能。

3.配置伺服驱动器和伺服电机:在编写PLC程序之前,需要对伺服驱动器和伺服电机进行一些基本的配置。

这包括设置伺服电机的运动参数、限位参数、控制模式等。

这些参数设置通常需要通过专门的软件或者控制面板来完成。

4.调试PLC程序:完成PLC程序编写之后,需要进行调试和测试。

通过逐步执行PLC程序中的指令,检查伺服电机的运动是否符合预期。

如果出现问题,需要进行调试和修改程序直到运动正常。

5.程序优化和调整:一旦PLC程序正常运行,可以进行程序优化和调整。

这包括对伺服电机的运动参数进行调整,以提高运动的稳定性和精度。

同时,还可以根据实际情况对程序进行优化,以满足不同的控制需求。

总的来说,PLC控制伺服电机需要对PLC程序和伺服电机进行充分的了解和配置。

只有通过正确的连接方式、编写程序和调试测试,才能实现对伺服电机的精准控制。

在实际应用中,需要根据具体的控制需求和系统要求来选择合适的PLC和伺服电机,并按照上述步骤进行操作,以确保系统的正常运行。

PLC控制伺服电机的三种方式

PLC控制伺服电机的三种方式

PLC控制伺服电机的三种方式描述为大家讲解的是关于PLC控制伺服电机三种方式:一、转矩控制二、位置控制三、速度模式一、转矩控制转矩控制方式是通过外部模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小,具体表现为例如10V对应5Nm的话,当外部模拟量设定为5V时电机轴输出为2.5Nm:如果电机轴负载低于2.5Nm时电机正转,外部负载等于2.5Nm时电机不转,大于2.5Nm时电机反转(通常在有重力负载情况下产生)。

可以通过即时的改变模拟量的设定来改变设定的力矩大小,也可通过通讯方式改变对应的地址的数值来实现。

二、位置控制位置控制模式一般是通过外部输入的脉冲的频率来确定转动速度的大小,通过脉冲的个数来确定转动的角度,也有些伺服可以通过通讯方式直接对速度和位移进行赋值。

由于位置模式可以对速度和位置都有很严格的控制,所以一般应用于定位装置。

3、速度模式通过模拟量的输入或脉冲的频率都可以进行转动速度的控制,在有上位控制装置的外环PID控制时速度模式也可以进行定位,但必须把电机的位置信号或直接负载的位置信号给上位反馈以做运算用。

以SINAMICS V90系统为例说明SINAMICS V90 根据不同的应用分为两个版本:1. 脉冲序列版本(集成了脉冲,模拟量,USS/MODBUS)2. PROFINET通讯版本SINAMICS V90 脉冲版本可以实现内部定位块功能,同时具有脉冲位置控制,速度控制,力矩控制模式。

下图所示为脉冲串指令速度控制模式(PTI)下的默认接口定义,符合标准的应用习惯。

同时只允许使用一个脉冲输入通道,其他控制信号也可以自由分配到数字量输入和输出端子上,请参见操作手册。

数字量输入,支持NPN和PNP两种类型。

接线图中的24V电源如下:(1)用于SINAMICS V90的24V电源。

所有的PTO信号都必须连接至使用同一24V电源的控制器,如SINAMICS V90。

(2)隔离的数字量输入电源,可使用控制器电源。

PLC控制伺服电机实例分析

PLC控制伺服电机实例分析

PLC控制伺服电机实例分析PLC控制伺服电机是工业自动化领域中常见的一种应用,通过PLC控制器来实现对伺服电机的精准控制,使得生产线的运作更加高效和稳定。

在本文中,将以一个实际的应用案例来介绍PLC控制伺服电机的工作原理和实现过程。

一、系统结构本系统采用的是西门子PLC控制器和西门子伺服电机,系统主要由PLC控制器、伺服驱动器和伺服电机组成。

PLC控制器负责接收外部信号,进行逻辑控制,并向伺服驱动器发送控制指令,伺服驱动器则接收这些指令并控制伺服电机的运动。

二、PLC编程在PLC编程中,需要定义输入输出引脚、变量和逻辑控制程序。

首先需要定义输入引脚,用于接收外部传感器信号,比如光电传感器、开关等;然后定义输出引脚,用于控制伺服驱动器,实现对伺服电机的启停和速度调节;接着定义一些变量,用于存储中间状态和控制参数;最后编写逻辑控制程序,根据输入信号和变量状态来控制伺服电机的运动。

三、伺服电机控制伺服电机的控制主要包括位置控制、速度控制和力矩控制。

在PLC编程中,可以通过设定目标位置、目标速度和目标力矩来实现对伺服电机的控制。

通过调节PID控制器的参数,可以实现对伺服电机的精准控制。

四、系统调试在系统调试中,需要先进行参数设置和校准,确保伺服电机的运动符合预期。

然后通过PLC编程调试工具,监控伺服电机的运动状态和控制指令,发现问题并及时修复。

最后对整个系统进行测试,验证其性能和稳定性。

综上所述,PLC控制伺服电机是一种高效、稳定的控制方式,适用于各种需要精准位置和速度控制的场合。

通过合理的PLC编程和参数设置,可以实现对伺服电机的精确控制,提高生产效率和品质。

在实际应用中,需要根据具体情况进行调整和优化,确保系统的稳定性和可靠性。

如何采用PLC控制伺服电机的精确定位资料

如何采用PLC控制伺服电机的精确定位资料

如何采用PLC控制伺服电机的精确定位资料PLC(可编程逻辑控制器)是一种用于自动化控制系统的设备,可以用于控制各种工业设备,包括伺服电机。

伺服电机是一种能够精确控制位置、速度和加速度的电机,通常用于需要高精度定位的应用,如机械加工、伺服控制、自动化装置等。

下面是一种常见的使用PLC控制伺服电机精确定位的方法:1.确定系统需求:首先需要确定系统的需求,包括需要实现的精度、速度、定位方式等。

根据这些需求,选择适合的伺服电机型号和控制器。

2.连接硬件:将PLC与伺服电机连接起来。

通常,伺服电机和PLC之间可以通过专用的伺服驱动器进行连接。

将伺服驱动器与PLC的数字输出端口和模拟输出端口连接,以实现控制信号和反馈信号的传输。

3.配置PLC:在PLC上进行相应的配置和编程工作。

首先,配置数字输出端口和模拟输出端口,使其与伺服驱动器的输入端口对应。

然后,根据伺服电机的参数设置PLC的输出信号类型(如脉冲、方向信号),以及加速度、速度和位置等参数。

4.编写控制程序:根据系统的需求和伺服电机的控制方式,编写控制程序。

控制程序通常包括以下几个部分:-位置控制:编写位置控制代码,根据输入信号(如脉冲信号)来控制伺服电机的位置。

可以通过PLC的计数器或定时器实现相应的控制逻辑。

-速度控制:编写速度控制代码,根据输入信号(如模拟输出信号)来控制伺服电机的速度。

可以通过PLC的PID控制功能来实现速度控制。

-加速度控制:编写加速度控制代码,根据输入信号(如模拟输出信号)来控制伺服电机的加速度。

可以通过PLC的PID控制功能来实现加速度控制。

-反馈控制:编写反馈控制代码,根据伺服电机的反馈信号(如编码器信号)来实时调整控制参数,以实现闭环控制。

5.调试和优化:完成编写控制程序后,进行系统的调试和优化工作。

通过实际测试和调整控制参数,确保系统能够达到设计要求,并对可能存在的问题进行排查和修复。

6.运行和维护:系统调试完成后,对PLC和伺服电机进行正式运行。

plc控制伺服电机的原理

plc控制伺服电机的原理

plc控制伺服电机的原理
PLC 控制伺服电机的原理
PLC(可编程逻辑控制器)控制伺服电机是一种常见的控制方式,该控制方式具有精确的定位控制和高速响应能力。

下面将介绍PLC控制伺服电机的原理。

1. 传感器信号获取:通过传感器,如编码器、位置传感器等,获取电机的位置、速度等实时信息,并将这些信息反馈给PLC。

2. PLC程序运行:根据实时的传感器反馈信号,PLC内部的程序运行控制算法,处理输入信号,并生成适当的输出信号。

3. 输出信号控制:PLC输出适当的控制信号,通过数字输出模块将生成的信号传递给驱动器。

4. 伺服驱动器控制:驱动器接收到PLC生成的控制信号后,通过放大、滤波等处理,将信号传递给伺服电机。

5. 伺服电机运动:伺服电机根据驱动器输入的控制信号,进行精确的运动控制,控制电机的位置、速度等参数。

6. 反馈信号再次传感:电机通过编码器等反馈装置,将实际运动状态的信息反馈给PLC。

7. 循环控制:根据反馈信号,PLC进行持续的控制运算和调
整,实现伺服电机的准确运动控制。

通过以上的步骤和循环反馈,PLC控制伺服电机可以实现精确的位置和速度控制。

这种控制方式在工业自动化以及机器人领域广泛应用,能够满足高精度和高性能的运动要求。

实例解析PLC控制伺服电机的实现方式

实例解析PLC控制伺服电机的实现方式

实例解析PLC控制伺服电机的实现方式PLC(可编程逻辑控制器)是一种用于自动化控制和监控各种设备和系统的专用计算机。

而伺服电机是一种可以精确控制位置、速度和加速度的电机。

为了实现对伺服电机的控制,PLC需要通过适当的接口和通信协议与伺服电机控制器进行交互。

下面将对PLC控制伺服电机的实现方式进行详细阐述:1.选择合适的伺服电机和控制器:首先需要根据实际需求选择合适的伺服电机和控制器。

伺服电机通常具有编码器用于反馈位置信息,控制器则负责接收和处理PLC发送的指令以控制电机的运动。

2. 硬件连接:将PLC与伺服电机控制器进行硬件连接。

通常采用数字输入输出(Digital Input/Output,简称DI/DO)模块来实现PLC与伺服控制器之间的信号传输。

DI模块用于接收来自控制器的信号,如运动指令和启动信号;而DO模块则用于向控制器发送运动指令和控制信号。

3.配置PLC:在PLC的编程软件中进行相应的配置。

首先,需设置DI 模块为输入接口,将接收到的信号传送给PLC;然后,设置DO模块为输出接口,将PLC发送的信号传输给伺服电机控制器。

4.编写控制程序:使用PLC编程软件编写控制程序。

此程序负责接收来自操作员或其他系统的输入信号,并根据信号的逻辑关系产生对伺服电机的控制指令。

编写控制程序时,应考虑到伺服电机的运动要求,如位置控制、速度控制、加速度控制等。

还需要处理伺服电机控制器反馈回来的位置信息,以实现运动的闭环控制。

5.调试与测试:完成控制程序的编写后,进行调试和测试。

此时需要将PLC和伺服电机控制器连接起来,确认PLC能够正确发送指令和接收反馈信息。

通过控制程序控制伺服电机的运动,并根据反馈信息进行调整,以保证运动的准确性和稳定性。

6.应用实践:在实际应用中,PLC通常与其他设备和系统进行配合工作,以实现整个自动化系统的控制与监控。

例如,可以通过PLC控制伺服电机实现自动化的物料输送、工件定位和装配等过程。

PLC如何控制伺服电机

PLC如何控制伺服电机

PLC如何控制伺服电机PLC(可编程逻辑控制器)是一种数字计算机,用于控制自动化过程中的机器和设备。

伺服电机是一种特殊的电动机,具有高精度、高速度和高可靠性的特点。

在工业自动化中,PLC常常用于控制伺服电机,实现精确的位置控制和运动控制。

伺服电机的控制主要依赖于PLC的控制器和相应的软件编程。

下面将从硬件和软件两个方面介绍如何使用PLC控制伺服电机。

1.硬件配置:在PLC控制伺服电机之前,需要进行相应的硬件配置。

主要包括以下几个步骤:-选择合适的PLC模块:根据实际需求选择适用于伺服电机控制的PLC模块,通常包括数字输入/输出模块、模拟输入/输出模块和专用的伺服驱动模块。

-连接硬件设备:将PLC模块与伺服电机的驱动器进行连接,在数字输入/输出模块上连接限位开关和信号传感器,在模拟输入/输出模块上连接编码器和其他传感器。

-配置通信参数:配置PLC和伺服电机之间的通信参数,包括波特率、数据位、停止位等。

这通常需要根据伺服电机厂商提供的手册来进行设置。

2.软件编程:PLC控制伺服电机主要依靠软件编程来实现。

PLC的编程语言通常分为梯形图(Ladder Diagram)、功能块图(Function Block Diagram)和结构化文本等几种形式。

下面以梯形图为例,介绍PLC控制伺服电机的软件编程实现步骤:-第一步是初始化:设置各个输入输出口的状态和初始值,包括伺服电机的驱动器、编码器的初始化配置等。

-第二步是编写位置控制程序:根据实际需求编写位置控制程序,通常包括以下几个步骤:a.读取编码器的反馈信号,并处理成位置信息。

b.设置目标位置,并计算位置误差。

c.根据位置误差,在PID控制算法基础上计算出控制指令。

d.将控制指令传送给伺服电机的驱动器。

e.根据驱动器的反馈信号进行位置校正。

-第三步是编写速度控制程序:根据实际需求编写速度控制程序,通常包括以下几个步骤:a.读取编码器的反馈信号,并处理成速度信息。

PLC如何控制伺服电机(伺服系统设计实例)

PLC如何控制伺服电机(伺服系统设计实例)

PLC如何控制伺服电机(伺服系统设计实例)PLC(可编程逻辑控制器)通常用于控制伺服电机的运动,伺服电机通过PLC的输出信号来控制其位置、速度和加速度等参数。

本文将以一个伺服系统的设计实例来说明PLC如何控制伺服电机。

假设我们需要设计一个简单的伺服系统,实现一个沿直线轨道移动的小车。

伺服系统由PLC、伺服电机、编码器和开关等设备组成。

步骤1:设计控制电路首先,我们需要设计一个控制电路,包括PLC、伺服电机和编码器之间的连接。

PLC通常具有数字输出端口,可用于输出控制信号来驱动伺服电机,同时也需要设置一个数字输入端口来接收编码器的反馈信号。

步骤2:连接电路将PLC的数字输出端口与伺服电机的控制输入端口连接起来。

通常,伺服电机的控制输入端口包括位置命令、速度命令和加速度命令等信号。

确保正确连接这些信号,以便PLC可以向伺服电机发送正确的控制指令。

步骤3:编程PLC使用PLC编程软件,根据系统的需求编写控制程序。

通常,需要编写的程序包括接收编码器反馈信号、计算位置误差、生成控制指令以及输出控制信号等。

步骤4:设置伺服电机参数伺服电机通常具有各种参数设置,如最大速度、加速度和减速度等。

在PLC程序中,需要设置这些参数,以确保伺服电机的正常工作。

这些参数通常可以通过与伺服电机连接的调试软件进行设置。

步骤5:运行系统完成PLC程序和伺服电机参数的设置后,可以通过PLC进行系统测试和调试。

运行系统并观察小车的运动是否符合设计要求。

如果需要调整运动轨迹或控制参数,可以修改PLC程序和伺服电机的参数设置。

通过以上步骤,我们可以实现一个简单的伺服系统,通过PLC控制伺服电机的运动。

当PLC接收到编码器的反馈信号时,它会计算出位置误差,并生成相应的控制信号发送给伺服电机。

伺服电机根据接收到的指令,调整自身的位置、速度和加速度等参数,实现沿直线轨道移动的小车。

需要注意的是,PLC控制伺服电机还可以实现更复杂的运动控制,如直线插补、圆弧插补等。

plc控制伺服电机详解

plc控制伺服电机详解

plc控制伺服电机详解plc掌握伺服电机主要是通过存在于plc中的各个程序来实现肯定的功能,原先的工厂里想要实现某些功能就只能用继电器来实现,而plc取代了继电器,使得人不需要手动操控继电器而是通过肯定的程序来实现肯定的功能!拿三菱来说有这么几种:1.Fx系列的晶体管输出型的一般通过y0、y1或者定位模块的输出点给伺服发脉冲,伺服的速度方向等取决于你程序里脉冲的频率及方向选择。

2.Q系列可以通过运动掌握cpu或者定位模块,通过接线或者光纤通讯的方式给伺服驱动器发脉冲,这个用起来很便利,可以在编程软件里设置伺服运动参数来掌握伺服。

3.L系列跟Q系列差不多,就是没有运动掌握CPU。

一、触摸屏、PLC、伺服掌握器、伺服电机之间的连接挨次如下:通过专用的数据线,就可以将他们有机的联系起来,构成一套比较完整的自动化掌握系统。

二、关于触摸屏:触摸屏(touch screen)又称为“触控屏”、“触控面板”,是一种可接收触头等输入讯号的感应式液晶显示装置,当接触了屏幕上的图形按钮时,屏幕上的触觉反馈系统可依据预先编程的程式驱动各种连结装置,可用以取代机械式的按钮面板,并借由液晶显示画面制造诞生动的影音效果。

三、关于PLCPLC:可编程规律掌握器,它采纳一类可编程的存储器,用于其内部存储程序,执行规律运算、挨次掌握、定时、计数与算术操作等面对用户的指令,并通过数字或模拟式输入/输出掌握各种类型的机械或生产过程。

四、关于伺服驱动器伺服驱动器(servo drives)又称为“伺服掌握器”、“伺服放大器”,是用来掌握伺服电机的一种掌握器,其作用类似于变频器作用于一般沟通马达,属于伺服系统的一部分,主要应用于高精度的定位系统。

一般是通过位置、速度和力矩三种方式对伺服马达进行掌握,实现高精度的传动系统定位,目前是传动技术的高端产品。

五、关于伺服电机:伺服电机(servo motor )是指在伺服系统中掌握机械元件运转的发动机,是一种补助马达间接变速装置。

伺服电机的PLC控制

伺服电机的PLC控制

伺服电机的PLC控制方法以我司KSDG系列伺服驱动器为例,介绍PLC控制伺服电机的方法。

伺服电机有三种控制模式:速度控制,位置控制,转矩控制{由伺服电机驱动器的Pr02参数与32(C-MODE)端子状态选择},本文简要介绍位置模式的控制方法一、按照伺服电机驱动器说明书上的"位置控制模式控制信号接线图"连接导线3(PULS1),4(PULS2)为脉冲信号端子,PULS1连接直流电源正极(24V电源需串连2K左右的电阻),PULS2连接控制器(如PLC的输出端子)。

5(SIGN1),6(SIGN2)为控制方向信号端子,SIGN1连接直流电源正极(24V电源需串连2K左右的电阻),SIGN2连接控制器(如PLC的输出端子)。

当此端子接收信号变化时,伺服电机的运转方向改变。

实际运转方向由伺服电机驱动器的P41,P42这两个参数控制。

7(com+)与外接24V直流电源的正极相连。

29(SRV-0N),伺服使能信号,此端子与外接24V 直流电源的负极相连,则伺服电机进入使能状态,通俗地讲就是伺服电机已经准备好,接收脉冲即可以运转。

上面所述的六根线连接完毕(电源、编码器、电机线当然不能忘),伺服电机即可根据控制器发出的脉冲与方向信号运转。

其他的信号端子,如伺服报警、偏差计数清零、定位完成等可根据您的要求接入控制器构成更完善的控制系统。

二、设置伺服电机驱动器的参数。

1、Pr02----控制模式选择,设定Pr02参数为0或是3或是4。

3与4的区别在于当32(C-MODE)端子为短路时,控制模式相应变为速度模式或是转矩模式,而设为0,则只为位置控制模式。

如果您只要求位置控制的话,Pr02设定为0或是3或是4是一样的。

2、Pr10,Pr11,Pr12----增益与积分调整,在运行中根据伺服电机的运行情况相应调整,达到伺服电机运行平稳。

当然其他的参数也需要调整(Pr13,Pr14,Pr15,Pr16,Pr20也是很重要的参数),在您不太熟悉前只调整这三个参数也可以满足基本的要求.3、Pr40----指令脉冲输入选择,默认为光耦输入(设为0)即可。

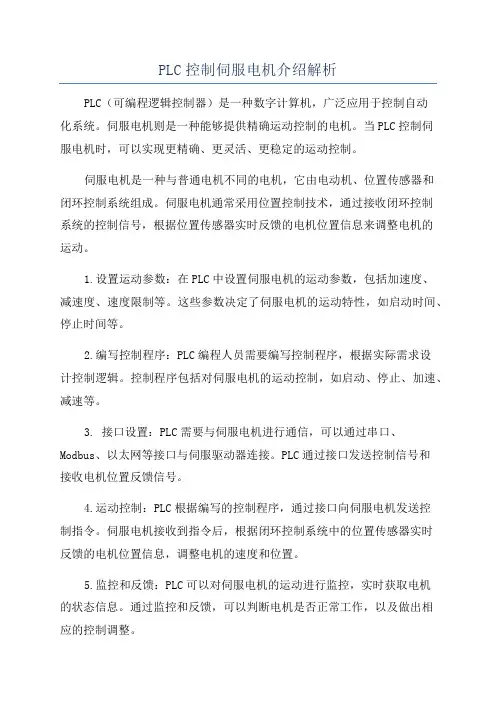

PLC控制伺服电机介绍

PLC控制伺服电机介绍

PLC控制伺服电机介绍PLC(Programmable Logic Controller,可编程逻辑控制器)是一种用于工业控制的数字计算机,可由用户按照特定的需求编制控制程序,并通过输入/输出接口与各种传感器/执行机构等器件连接,实现物理过程的自动控制。

而伺服电机则是在工业生产过程中常用的一种精密控制驱动装置,可以使机械运动具有快速、高精度、高速度、高可靠性等特点,这使得其在工业生产领域得到广泛应用。

本文主要介绍如何利用PLC来控制伺服电机,包括伺服电机的基础知识、PLC控制伺服电机的实现原理及一些注意事项等内容。

一、伺服电机基础知识1. 什么是伺服电机?伺服电机是一种能控制机械位移的电机。

它通过驱动电子调速系统或闭环控制系统,按照预设的运动轨迹和速度运动,从而达到精准控制机械位置的目的。

2. 伺服电机的特点•高速度和高精度控制;•可以通过驱动电子调速系统或闭环控制系统实现;•适用于不同的负载和要求,可以按照需求进行选择;•可以准确地控制位置、速度和加速度等参数。

3. 伺服电机的组成及原理伺服电机主要由电机、减速器、编码器、电路板等四部分组成。

电机通过减速器降低速度并提高扭矩,编码器可以提供机械位置的反馈,为控制系统提供参考。

二、PLC控制伺服电机的实现原理PLC可以通过数字量/模拟量输入/输出接口来控制伺服电机的启动、停止、速度、位置等参数。

下面以西门子PLC为例,介绍PLC控制伺服电机的实现原理:1. 准备工作在PLC编程前,需要确认伺服电机的型号、参数、控制系统的接口类型等信息。

2. PLC编程PLC控制伺服电机的基本流程如下:1.读取输入接口的信号(如传感器反馈的位置信息);2.根据读取的信号计算输出控制信号;3.通过数字量/模拟量输出接口,将控制信号传递给伺服电机,从而实现控制。

具体实现时,PLC编程可以根据不同的要求和信号,设计不同的控制程序。

下面是一个简单的PLC编程例子:// 读取传感器反馈位置信息position = IN1;// 计算输出控制信号control_signal = calculate_control_signal(position);// 通过模拟量输出接口,将控制信号传递给伺服电机OUT1 = control_signal;3. 注意事项在PLC控制伺服电机时,需要注意以下几点:1.确认伺服电机的类型和参数,根据型号手册来电气接线和编程;2.需要严密设计控制程序,预留安全因素,避免出现安全问题;3.在伺服电机启动前,需要进行工作设置及参数调节,避免对伺服电机造成损害;4.在运作过程中,对伺服电机进行监控,预防异常情况的发生。

PLC控制伺服电机总结要点

PLC控制伺服电机总结要点

PLC控制伺服电机要点一、伺服电机简介伺服电机是一种特殊的电机,其内部配备了位置传感器和速度传感器,并且运用了控制系统对其进行控制。

伺服电机通常用于需求高精度运动控制的机器设备。

它能够通过传感器读取的信号精确地控制电机的转速、位置和方向。

二、PLC控制伺服电机的必备知识1.位置模式与速度模式伺服电机的控制一般分为位置模式和速度模式两种。

位置模式下,控制器对电机的旋转角度进行精确控制,可以实现非常精准的位置组合。

速度模式下,控制器只需控制电机的转速,可以保证电机具有固定的转速,从而实现高精度的运动控制。

2.伺服电机的PID调节伺服电机采用比例-积分-微分(PID)控制算法进行控制,这种算法可以使电机的控制更加稳定和精确。

PID控制器通常通过调节P、I、D三个参数来实现对电机的精准控制。

3.信号反馈与处理伺服电机控制中最重要的一点是信号反馈与处理。

将电机的位置、速度等参数反馈给控制器,通过处理这些信号,控制器可以实现对电机的高精度控制。

三、PLC控制伺服电机的步骤PLC控制伺服电机基本步骤如下:1.配置IO:在PLC的输出端口设置相应的输出口,将控制信号传输至伺服电机。

同时,在输入端口配置相应的位置反馈和速度反馈传感器,将反馈的信号传输回PLC进行处理。

2.配置参数:设置伺服电机的PID参数,调节电机的转速和位置控制参数,实现高精度控制。

3.编写PLC程序:根据实际应用需求编写PLC程序,实现对伺服电机的逐步控制。

4.联动控制:实现伺服电机与其他设备的多路联动控制,达到实际应用需求。

四、伺服电机控制需要注意的事项1.控制器与电机型号匹配在选择控制器与伺服电机时,一定要确认两者型号的匹配性,这是防止伺服电机控制异常的关键。

2.PID参数调节PID参数调节是伺服电机控制过程中极其关键的一步,对于不同的应用,需要调节不同的参数,以满足不同的应用需求。

3.信号采样周期控制系统对信号采样周期要求非常高,越快的采样周期意味着越精确的控制,但也会增加控制系统的计算负担。

PLC如何控制伺服电机

PLC如何控制伺服电机

PLC如何控制伺服电机PLC(可编程逻辑控制器)是一种用于控制工业设备和机器的计算机系统。

伺服电机是一种精密控制设备,可以通过PLC进行控制以实现精确的位置和速度控制。

本文将探讨PLC如何控制伺服电机的工作原理和步骤。

伺服电机是一种能够根据外部反馈信号来调整输出位置或速度的电动机。

它包括电动机、编码器和控制器三部分。

编码器用于检测电动机的位置和速度,并将反馈信号发送给控制器,控制器根据反馈信号来调整电动机的输出。

PLC可以通过与伺服电机的控制器进行通信,并发送指令来控制伺服电机的运动。

下面将详细介绍PLC如何控制伺服电机的步骤:1.配置PLC和伺服电机的通信:首先需要在PLC上配置与伺服电机相关的通信参数。

这些参数包括通信速率、通信地址等。

根据伺服电机的型号和规格,设置正确的通信参数。

2.编写PLC程序:PLC程序是用于控制伺服电机的指令序列。

根据具体的应用需求,编写PLC程序来实现伺服电机的运动控制。

PLC程序可以使用编程软件(如梯形图、函数图等)来编写。

4.接收反馈信号:伺服电机运动过程中,编码器将不断发送反馈信号给控制器。

PLC将接收并处理这些反馈信号,以调整伺服电机的输出。

5.调整参数:根据反馈信号,PLC可以根据需要调整伺服电机的工作参数。

例如,可以通过调整电流、速度和位置参数来实现精确的运动控制。

6.监控伺服电机状态:PLC可以通过监测伺服电机的状态来确保其正常工作。

如果发现故障或异常,PLC可以进行相应的报警和处理。

总结起来,PLC通过与伺服电机控制器的通信,发送指令并接收反馈信号来控制伺服电机的运动。

通过调整参数和监控状态,PLC可以实现对伺服电机的精确控制。

这种控制方式在工业自动化领域得到广泛应用,可以实现高效、精确的运动控制。

plc脉冲控制伺服原理

plc脉冲控制伺服原理

plc脉冲控制伺服原理PLC脉冲控制伺服原理伺服系统是现代工业自动化领域中广泛应用的一种控制系统。

PLC (Programmable Logic Controller)是一种可编程逻辑控制器,它通过接收输入信号、进行逻辑运算和控制输出信号,实现对各种设备和机械的控制。

PLC脉冲控制伺服原理即是指通过PLC控制发送脉冲信号,实现对伺服系统的运动控制。

在伺服系统中,PLC通过发送脉冲信号来控制伺服驱动器的运动。

脉冲信号的频率和脉宽决定了伺服电机的转速和位置。

PLC通过编程控制脉冲信号的频率和脉宽,实现对伺服电机的精确控制。

PLC脉冲控制伺服系统的原理如下:首先,PLC接收到外部输入信号,例如按钮开关、传感器信号等。

接着,PLC根据编程逻辑进行处理,判断所需的运动控制指令。

然后,PLC通过输出信号给伺服驱动器发送脉冲信号。

伺服驱动器接收到脉冲信号后,控制伺服电机按照指定的速度和位置进行运动。

PLC脉冲控制伺服系统的优点在于其灵活性和可编程性。

PLC可以根据实际应用需求进行编程,实现各种复杂的运动控制功能。

另外,PLC脉冲控制伺服系统还具有高精度、高稳定性和可靠性的特点,适用于对运动位置和速度要求较高的场合。

在实际应用中,PLC脉冲控制伺服系统广泛应用于各种自动化设备和机械,例如机床、印刷设备、包装机械等。

通过PLC脉冲控制伺服系统,可以实现对这些设备和机械的精确控制,提高生产效率和产品质量。

总结一下,PLC脉冲控制伺服原理是一种基于PLC控制发送脉冲信号来实现对伺服系统的运动控制的原理。

通过编程控制脉冲信号的频率和脉宽,可以实现对伺服电机的精确控制。

PLC脉冲控制伺服系统具有灵活性、可编程性、高精度、高稳定性和可靠性的特点,在各种自动化设备和机械中得到广泛应用。

通过PLC脉冲控制伺服系统,可以提高生产效率和产品质量,实现自动化生产。

伺服电机的PLC控制方法

伺服电机的PLC控制方法

伺服电机的PLC控制方法以松下Minas A4系列伺服驱动器为例,介绍PLC控制伺服电机的方法。

伺服电机有三种控制模式:速度控制,位置控制,转矩控制{由伺服电机驱动器的Pr02参数与32(C-MODE)端子状态选择},本章简要介绍位置模式的控制方法一、按照伺服电机驱动器说明书上的"位置控制模式控制信号接线图"连接导线3(PULS1),4(PULS2)为脉冲信号端子,PULS1连接直流电源正极(24V电源需串连2K 左右的电阻),PULS2连接控制器(如PLC的输出端子)。

5(SIGN1),6(SIGN2)为控制方向信号端子,SIGN1连接直流电源正极(24V电源需串连2K左右的电阻),SIGN2连接控制器(如PLC的输出端子)。

当此端子接收信号变化时,伺服电机的运转方向改变。

实际运转方向由伺服电机驱动器的P41,P42这两个参数控制。

7(com+)与外接24V直流电源的正极相连。

29(SRV-0N),伺服使能信号,此端子与外接24V直流电源的负极相连,则伺服电机进入使能状态,通俗地讲就是伺服电机已经准备好,接收脉冲即可以运转。

上面所述的六根线连接完毕(电源、编码器、电机线当然不能忘),伺服电机即可根据控制器发出的脉冲与方向信号运转。

其他的信号端子,如伺服报警、偏差计数清零、定位完成等可根据您的要求接入控制器。

构成更完善的控制系统。

二、设置伺服电机驱动器的参数。

1、Pr02----控制模式选择,设定Pr02参数为0或是3或是4。

3与4的区别在于当32(C-MODE)端子为短路时,控制模式相应变为速度模式或是转矩模式,而设为0,则只为位置控制模式。

如果您只要求位置控制的话,Pr02设定为0或是3或是4是一样的。

2、Pr10,Pr11,Pr12----增益与积分调整,在运行中根据伺服电机的运行情况相应调整,达到伺服电机运行平稳。

当然其他的参数也需要调整(Pr13,Pr14,Pr15,Pr16,Pr20也是很重要的参数),在您不太熟悉前只调整这三个参数也可以满足基本的要求.3、Pr40----指令脉冲输入选择,默认为光耦输入(设为0)即可。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

伺服电机的PLC控制方法以我司KSDG系列伺服驱动器为例,介绍PLC控制伺服电机的方法。

伺服电机有三种控制模式:速度控制,位置控制,转矩控制{由伺服电机驱动器的Pr02参数与32(C-MODE)端子状态选择},本文简要介绍位置模式的控制方法一、按照伺服电机驱动器说明书上的"位置控制模式控制信号接线图"连接导线3(PULS1),4(PULS2)为脉冲信号端子,PULS1连接直流电源正极(24V电源需串连2K左右的电阻),PULS2连接控制器(如PLC的输出端子)。

5(SIGN1),6(SIGN2)为控制方向信号端子,SIGN1连接直流电源正极(24V电源需串连2K左右的电阻),SIGN2连接控制器(如PLC的输出端子)。

当此端子接收信号变化时,伺服电机的运转方向改变。

实际运转方向由伺服电机驱动器的P41,P42这两个参数控制。

7(com+)与外接24V直流电源的正极相连。

29(SRV-0N),伺服使能信号,此端子与外接24V 直流电源的负极相连,则伺服电机进入使能状态,通俗地讲就是伺服电机已经准备好,接收脉冲即可以运转。

上面所述的六根线连接完毕(电源、编码器、电机线当然不能忘),伺服电机即可根据控制器发出的脉冲与方向信号运转。

其他的信号端子,如伺服报警、偏差计数清零、定位完成等可根据您的要求接入控制器构成更完善的控制系统。

二、设置伺服电机驱动器的参数。

1、Pr02----控制模式选择,设定Pr02参数为0或是3或是4。

3与4的区别在于当32(C-MODE)端子为短路时,控制模式相应变为速度模式或是转矩模式,而设为0,则只为位置控制模式。

如果您只要求位置控制的话,Pr02设定为0或是3或是4是一样的。

2、Pr10,Pr11,Pr12----增益与积分调整,在运行中根据伺服电机的运行情况相应调整,达到伺服电机运行平稳。

当然其他的参数也需要调整(Pr13,Pr14,Pr15,Pr16,Pr20也是很重要的参数),在您不太熟悉前只调整这三个参数也可以满足基本的要求.3、Pr40----指令脉冲输入选择,默认为光耦输入(设为0)即可。

也就是选择3(PULS1),4(PULS2),5(SIGN1),6(SIGN2)这四个端子输入脉冲与方向信号。

4、Pr41,Pr42----简单地说就是控制伺服电机运转方向。

Pr41设为0时,Pr42设为3,则5(SIGN1),6(SIGN2)导通时为正方向(CCW),反之为反方向(CW)。

Pr41设为1时,Pr42设为3,则5(SIGN1),6(SIGN2)断开时为正方向(CCW),反之为反方向(CW)。

(正、反方向是相对的,看您如何定义了,正确的说法应该为CCW,CW).5、Pr46,Pr4A,Pr4B----电子齿轮比设定。

此为重要参数,其作用就是控制电机的运转速度与控制器发送一个脉冲时电机的行走长度。

其公式为:伺服电机每转一圈所需的脉冲数=编码器分辨率×Pr4B/(Pr46×2^Pr4A)伺服电机所配编码器如果为:2500p/r5线制增量式编码器,则编码器分辨率为10000p/r如您连接伺服电机轴的丝杆间距为20mm,您要做到控制器发送一个脉冲伺服电机行走长度为一个丝(0.01mm)。

计算得知:伺服电机转一圈需要2000个脉冲。

(每转一圈所需脉冲确定了,脉冲频率与伺服电机的速度的关系也就确定了)三个参数可以设定为:Pr4A=0,Pr46=10000,Pr4B=2000,约分一下则为:Pr4A=0,Pr46=100,Pr4B=20。

从上面的叙述可知:设定Pr46,Pr4A,Pr4B这三个参数是根据我们控制器所能发送的最大脉冲频率与工艺所要求的精度。

在控制器的最大发送脉冲频率确定后,工艺精度要求越高,则伺服电机能达到的最大速度越低。

做好上面的工作,编制好PLC程序,我们就可以控制伺服运转了。

PLC触摸屏直接控制伺服电机程序设计摘要:以三菱公司的FX3U-48MT-ES-A作为控制元件,GT1155-QFBD-C作为操作元件直接控制三菱伺服电机的具体程序设计。

关键词:PLC; 触摸屏; 伺服电机伺服电机又称执行电机,它是控制电机的一种。

它是一种用电脉冲信号进行控制的,并将脉冲信号转变成相应的角位移或直线位移和角速度的执行元件。

根据控制对象的不同,由伺服电机组成的伺服系统一般有三种基本控制方式,即位置控制、速度控制、力矩控制。

本系统我们采用位置控制。

PLC在自动化控制领域中,应用十分广泛。

尤其是近几年PLC在处理速度,指令及容量、单轴控制方面得到飞速的发展,使得PLC在控制伺服电机方面也变得简单易行。

1控制系统中元件的选型1.1PLC的选型因为伺服电机的位移量与输入脉冲个数成正比,伺服电机的转速与脉冲频率成正比,所以我们需要对电机的脉冲个数和脉冲频率进行精确控制。

且由于伺服电机具有无累计误差、跟踪性能好的优点,伺服电机的控制主要采用开环数字控制系统,通常在使用时要搭配伺服驱动器进行控制,而伺服电机驱动器采用了大规模集成电路,具有高抗干扰性及快速的响应性。

在使用伺服驱动器时,往往需要较高频率的脉冲,所以就要求所使用的PLC能产生高频率脉冲。

三菱公司的FX3U晶体管输出的PLC可以进行6点同时100 kHz高速计数及3轴独立100 kHz的定位功能,并且可以通过基本指令0.065 μs、PCMIX值实现了以4.5倍的高速度,完全满足了我们控制伺服电机的要求,所以我们选用FX3U-48MT-ES-A型PLC。

1.2伺服电机的选型在选择伺服电机和驱动器时,只需要知道电机驱动负载的转距要求及安装方式即可,我们选择额定转距为2.4 N·m,额定转速为3 000 r/min,每转为131 072 p/rev分辨率的三菱公司HF-KE73W1-S100伺服电机,与之配套使用的驱动器我们选用MR-E-70A-KH003伺服驱动器。

三菱的此款伺服系统具有500 Hz的高响应性,高精度定位,高水平的自动调节,能轻易实现增益设置,且采用自适应振动抑止控制,有位置、速度和转距三种控制功能,完全满足要求。

同时我们采用三菱GT1155-QFBD-C型触摸屏,对伺服电机进行自动操作控制。

2 PLC控制系统设计我们需要伺服电机实现正点、反点、原点回归和自动调节等动作,另外为确保本系统的精确性我们增加编码器对伺服电机进行闭环控制。

PLC控制系统I/O接线图如图1。

图1 I/O接线图上图中的公共端的电源不能直接接在输入端的24 V电源上。

根据控制要求设计了PLC 控制系统梯形图如图2。

图2 梯形图M806控制伺服急停,M801控制伺服电机原点回归,M802控制伺服正点,M803控制伺服反点,M804为自动调节,M805为压力校正即编码器的补偿输入。

在电机运行前需要首先进行原点回归,以确保系统的准确性和稳定性,当M50和M53同时接通时,伺服电机以2 kHz的速度从Y0输出脉冲,开始做原点回归动作,当碰到近点信号M30=ON时,变成寸动速度1 kHz,从Y0输出脉冲直到M30=OFF后停止。

M30是在自动调节时,电机转动的角度与零点相等时为ON。

电机在进行正反点时,我们采用FX3U具有的专用表格定位指令DTBL S1 S2;在使用表格定位之前,我们首先要在梯形图左边的PLC parameter(PLC参数)中进行定位设定。

正反点控制我们采用指令DRVA S1 S2 D1 D2绝对定位指令。

在自动运行时,我们利用PLC内强大的浮点运算指令,根据系统的多方面参数进行计算;在操作时,我们只需要在触摸屏上设定参数,伺服电机便根据程序里的运算公式转化成为脉冲信号输出到驱动器,驱动器给电机信号运转。

在伺服电机运行的过程中为确保电机能达到我们需要的精度,我们采用增量式编码器与伺服电机形成闭环控制,我们把计算到的角度与编码器实际测量角度进行比较,根据结果调整伺服电机的脉冲输出,从而实现高精度定位。

整个程序我们采用步进指令控制(也可以采用一般指令控制),简单方便。

3 伺服系统设置3.1伺服驱动器的接线伺服系统的接线很简单,我们只需要按照规定接入相对应的插头即可。

将三相电源线L1,L2,L3插头接入CPN1,将伺服电机插头接入CN2,将编码器插头接入CNP2,控制线插头接入CN1。

我们在调试程序时需要用伺服电机的专用软件,通过RS422接口接到伺服系统的CN3上即可。

对于CN1控制线接法如表1。

表1控制线接法3.2伺服驱动器的参数设定系统采用定位控制。

三菱MR-E系列的伺服驱动器,主要有两组参数,一组为基本参数,另一组为扩展参数,根据本系统要求,我们主要设定基本参数,主要有NO.0,NO.1,NO.2,NO.3,NO.4,NO.5,NO.7,NO.18,NO.19,扩展参数要根据具体情况进行设定。

同时我们也可以通过伺服设置软件SETUP221E进行参数设置。

我们在伺服电机进行调试过程中建议先设为速度模式,进行伺服电机的点动测试。

4 触摸屏程序设计建立初始画面,在画面上分别设置按钮开关,在开关上分别写上,压力+、压力-、原点回归、自动调节、压力校正、伺服急停等字样,其中继电器的对应情况如上所写。

控制画面如图3和图4。

图3画面设置图4参数显示本系统同时还设置有手动调节功能,确保在自动调节出现问题时及时补救。

触摸屏上我们设置了指示灯,可显示此时的工作状态。

同时我们在手动和自动指示灯的中间部分,设置了脉冲的输出指示,即伺服电机的运转指示,当有脉冲输出时,会有“脉冲输出中”的红色指示灯出现。

当无红色指示灯显示时,即表示电机有故障,此时操作者需根据伺服驱动器上显示的异常字母进行故障查询,简单方便。

5 总结利用PLC可以直接对伺服电机进行位置和速度控制,无需增加定位模块,节约成本。

PLC的处理速度高,输出脉冲的频率也很高,而且指令也很简单,在系统联机的情况下也可方便地进行所有指令的修改工作。

本系统通过触摸屏进行调节控制,使操作简单,也减少了在运行过程中的故障查找环节,大大提高了工作效率。

系统运用一年多来,从未出现故障,稳定性好,且定位精确,为用户节约很多时间。

我想用三菱PLC控制两台伺服电动机,但是对伺服不是很了解。

只是知道一些模糊的概念,有几个问题困扰,请高手指点一下:1.伺服放大器跟步进控制器一样需要输入方向脉冲和脉冲输入。

伺服电机是不是跟步进电机一样,脉冲的个数决定电机的旋转角度,脉冲的频率决定电机的转速?如果是这样的话,那么PLC 控制伺服不就和步进一样了吗。

2.FX 在控制这类问题时,特殊功能模块是必需的吗?FX1S/1N中的FNC N0.155-159定位指令能够代替特殊功能模块吗?如果不能代替,FX2N中没有这些指令,具体的选用用FX1S,还是FX2N 好呢?3.特殊功能模块FX2N-1PG、FX2N-10PG、FX2N-10GM和FX2N20GM选那个呢?答案:1.步进和伺服是一样控制的,这是对的,只是伺服是带编码器回馈的,也就是闭环控制,步进是开环控制的2.特殊功能模块是必需的吗?不是必需的,PLC本体也是可以发脉冲的,FX2N有些指令没有,所以如果是想用本体控制的话建议用1N的,其脉冲频率最高可达100K,2N的只能20K3.特殊功能模块FX2N-1PG、FX2N-10PG、FX2N-10GM和FX2N20GM选那个呢?1PG 是最高100K的脉冲频率输出FX2N-10PG 是最高1MHZ的脉冲频率输出FX2N-10GM 是独立的单轴定位模块,可以没有PLC单独运行,也可以当PLC 特殊模块FX2N20GM 可以控制两轴,实现圆弧和直线运动PLC\伺服控制器\伺服电机等电路问题详解问题:一种电路:PLC-----PLC模块----伺服控制器-----伺服电机二种电路: PLC-----伺服控制器-----伺服电机两者控制方式有什么不同?第一种我看别人就从PLC接一个COM和24V和Y0到伺服控制器 Y0那也是0V了啊。
