钢屋架设计姓名:班级:学号:指导教师:1.原始资料:某工业厂房为单跨,无天窗,纵向长度为60m,跨度为18m,采用梯形钢屋架,无檩方案,屋面采用1.5×6m预应力钢筋混凝土屋面板,100mm厚泡沫混凝土保温层,二毡三油改性沥青防水卷材屋面,屋面为上人屋面,坡度为i=1/15。

屋架铰支于钢筋砼柱上,柱截面400mm×400mm,砼标号为C25,车间无吊车。

屋架采用的钢材为Q345钢,手工焊。

2.屋架形式和几何尺寸确定屋架计算跨度(每端支座中线缩进150mm):l o=18-2×0.15=17.7m跨中及端部高度桁架的中间高度:h=2250mm在17.7m的两端高度:h=1650mm桁架跨中起拱50mm图1 桁架形式及几何尺寸桁架支撑布置图如图2所示:图24.荷载和内力计算4.1荷载计算:4.11屋面永久荷载标准值:①屋架及支撑自重:按经验公式q=0.12+0.011L,L为屋架跨度,以m为单位,q为屋架及支撑自重,以kN/m2为单位;②屋面活荷载:施工活荷载标准值为2.0kN/m2,雪荷载的基本雪压标准值为S0=0.35kN/m2,施工活荷载与雪荷载不同时考虑,而是取两者的较大值。

积灰荷载标准值:0.5kN/m2。

③屋面各构造层的荷载标准值:二毡三油改性沥青防水层 0.40kN/m2水泥砂浆找平层 0.40kN/m2保温层 0.60kN/m2预应力混凝土屋面板 1.50kN/m2屋面活荷载与雪荷载不会同时出现,从资料可知屋面活荷载大于雪荷载,故取屋面活荷载计算。

沿屋α=换算为沿水平投影面分布的荷载。

桁架沿水面斜面分布的永久荷载应乘以1/cos 1.005P=+⨯支撑)平投影面积分布的自重(包括支撑)按经验公式(0.120.011W计算,跨度单位m。

永久荷载标准值:二毡三油改性沥青防水层 1.002×0.4kN/m2=0.4008kN/m2水泥砂浆找平层 1.002×0.4 kN/m2=0.4008kN/m2保温层 1.002×0.6 kN/m2=0.6012kN/m2 预应力混凝土屋面板 1.002×1.5 kN/m2=1.503 kN/m2桁架和支撑自重 0.12 KN/m2+0.011×18 kN/m2=0.318kN/m2总计:3.2kN/m2可变荷载标准值:屋面活荷载 2.0kN/m2 积灰荷载 0.5kN/m2 4.2荷载组合:设计桁架时,应考虑以下三种荷载组合:(1)全跨永久荷载+全跨可变荷载(按永久荷载为主控制的组合)全跨节点荷载设计值:F=(1.35×3.2kN/㎡+1.4×0.7×2.0 kN/㎡+1.4×0.9×0.5 kN/㎡)×1.5m×6m=62.19kN(2)全跨永久荷载+半跨可变荷载全跨节点永久荷载设计值:对结构不利时:F1.1=1.35×3.2 kN/㎡×1.5m×6m=38.88kN (按永久荷载为主的组合)F1.2=1.2×3.2 kN/㎡×1.5m×6m=34.54kN (按可变荷载为主的组合)对结构有利时:F1.3=1.0×3.2 kN/㎡×1.5m×6m=28.8kN半跨节点可变荷载设计值:F2.1=1.4×(0.7×2.0 kN/㎡+0.9×0.5 kN/㎡)×1.5m×6m=23.31kN (按永久荷载为主的组合)F2.2=1.4×(2.0+0.9×0.5)kN/㎡×1.5m×6m=22.05kN (按可变荷载为主的组合)(3)全跨桁架包括支撑+半跨屋面板自重+半跨屋面活荷载(按可变荷载为主的组合)全跨节点屋架自重设计值:对结构不利时:F3.1=1.2×0.318 kN/㎡×1.5m×6m=3.43kN对结构有利时:F3.2=1.0×0.318 kN/㎡×1.5m×6m=2.86kN半跨节点屋面板自重及活荷载设计值:F4=(1.2×1.503 kN/㎡+1.4×2.0 kN/㎡)×1.5×6=41.4kN(1)、(2)为使用阶段荷载情况,(3)为施工阶段荷载情况。

30m跨度普通钢桁架设计方案计算书

30m跨度普通钢桁架设计方案计算书

钢结构设计计算书姓名:班级:学号:指导教师:一、设计资料:1.结构形式: 某厂房总长度108m,跨度为24m,纵向柱距6m,厂房建筑采用封闭结合。

采用钢筋混凝土柱,梯形钢屋架,柱的混凝土强度等级为C30,上柱截面400mm×400mm,屋面坡度i=1/10。

地区计算温度高于-200C,无侵蚀性介质,地震设防烈度为8度,屋架下弦标高为18m;厂房内桥式吊车为2台50/10t(中级工作制),锻锤为2台5t。

2. 屋架形式及荷载:屋架形式、几何尺寸及内力系数(节点荷载P=1.0作用下杆件的内力)如附图所示。

屋架采用的钢材为Q345A钢,焊条为E50型。

3.屋盖结构及荷载标准值(水平投影面计)无檩体系:采用1.5×6.0m预应力混凝土屋面板,屋架铰支于钢筋混凝土柱上。

荷载:①屋架及支撑自重:按经验公式q=0.12+0.011L,L为屋架跨度,以m为单位,q为屋架及支撑自重,以可kN/m2为单位;②屋面活荷载:施工活荷载标准值为0.7kN/m2,雪荷载的基本雪压标准值为S0=0.35kN/m2,施工活荷载与雪荷载不同时考虑,而是取两者的较大值。

积灰荷载标准值:0.5kN/m2。

③屋面各构造层的荷载标准值:三毡四油(上铺绿豆砂)防水层 0.40kN/m2水泥砂浆找平层 0.50kN/m2保温层 0.80kN/m2一毡二油隔气层 0.05kN/m2水泥砂浆找平层 0.40kN/m2预应力混凝土屋面板 1.50kN/m2④桁架计算跨度:02420.1523.7l=-⨯=m跨中及端部高度:桁架的中间高度: 3.490h=m在23.7m的两端高度:02.005h=m在30m轴线处的端部高度:01.990h=m 桁架跨中起拱50mm二、结构形式与布置图:桁架形式及几何尺寸如图1所示:图1 桁架形式及几何尺寸桁架支撑布置图如图2所示:图2三、荷载计算1、荷载计算:屋面活荷载与雪荷载不会同时出现,从资料可知屋面活荷载大于雪荷载,故取屋面活荷载计算。

桁架梁承重架计算书

桁架梁承重架计算书

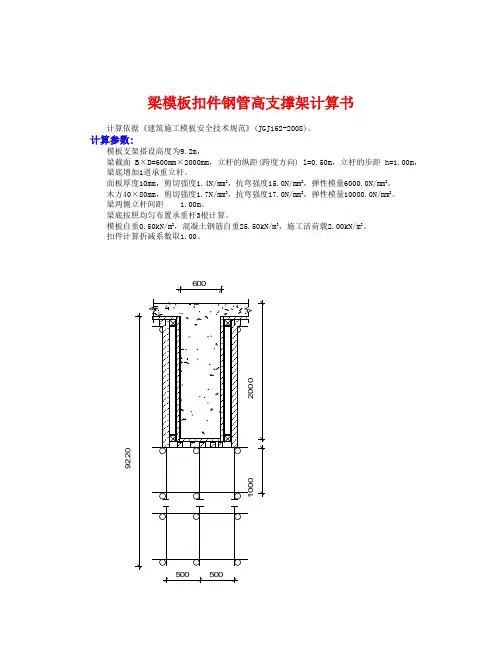

梁模板扣件钢管高支撑架计算书计算依据《建筑施工模板安全技术规范》(JGJ162-2008)。

计算参数:模板支架搭设高度为9.2m ,梁截面 B ×D=600mm ×2000mm ,立杆的纵距(跨度方向) l=0.50m ,立杆的步距 h=1.00m , 梁底增加1道承重立杆。

面板厚度10mm ,剪切强度1.4N/mm 2,抗弯强度15.0N/mm 2,弹性模量6000.0N/mm 2。

木方40×80mm ,剪切强度1.7N/mm 2,抗弯强度17.0N/mm 2,弹性模量10000.0N/mm 2。

梁两侧立杆间距 1.00m 。

梁底按照均匀布置承重杆3根计算。

模板自重0.50kN/m 2,混凝土钢筋自重25.50kN/m 3,施工活荷载2.00kN/m 2。

扣件计算折减系数取1.00。

922图1 梁模板支撑架立面简图按照规范4.3.1条规定确定荷载组合分项系数如下:由可变荷载效应控制的组合S=1.2×(25.50×2.00+0.50)+1.40×2.00=64.600kN/m 2 由永久荷载效应控制的组合S=1.35×24.00×2.00+0.7×1.40×2.00=66.760kN/m 2由于永久荷载效应控制的组合S 最大,永久荷载分项系数取1.35,可变荷载分项系数取0.7×1.40=0.98采用的钢管类型为48×3.5。

一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照多跨连续梁计算。

作用荷载包括梁与模板自重荷载,施工活荷载等。

1.荷载的计算:(1)钢筋混凝土梁自重(kN/m):q 1 = 25.500×2.000×0.500=25.500kN/m(2)模板的自重线荷载(kN/m):q 2 = 0.500×0.500×(2×2.000+0.600)/0.600=1.917kN/m(3)活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN):经计算得到,活荷载标准值 P 1 = (0.000+2.000)×0.600×0.500=0.600kN考虑0.9的结构重要系数,均布荷载 q = 0.9×(1.35×25.500+1.35×1.917)=33.311kN/m 考虑0.9的结构重要系数,集中荷载 P = 0.9×0.98×0.600=0.529kN面板的截面惯性矩I 和截面抵抗矩W 分别为:本算例中,截面惯性矩I 和截面抵抗矩W 分别为:W = 50.00×1.00×1.00/6 = 8.33cm 3;I = 50.00×1.00×1.00×1.00/12 = 4.17cm 4;A计算简图0.080弯矩图(kN.m)剪力图(kN)变形的计算按照规范要求采用静荷载标准值,受力图与计算结果如下:27.42kN/mA变形计算受力图0.018经过计算得到从左到右各支座力分别为N 1=1.963kNN 2=5.710kNN 3=5.169kNN 4=5.710kNN 5=1.963kN最大弯矩 M = 0.080kN.m最大变形 V = 0.352mm(1)抗弯强度计算经计算得到面板抗弯强度计算值 f = 0.080×1000×1000/8333=9.600N/mm 2面板的抗弯强度设计值 [f],取15.00N/mm 2;面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算 [可以不计算]截面抗剪强度计算值 T=3×3033.0/(2×500.000×10.000)=0.910N/mm 2截面抗剪强度设计值 [T]=1.40N/mm 2抗剪强度验算 T < [T],满足要求!(3)挠度计算面板最大挠度计算值 v = 0.352mm面板的最大挠度小于150.0/250,满足要求!二、梁底支撑木方的计算(一)梁底木方计算按照两跨连续梁计算,最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和,计算公式如下:均布荷载 q = 5.710/0.500=11.421kN/m最大弯矩 M = 0.125ql 2=0.125×11.42×0.50×0.50=0.357kN.m最大剪力 Q=0.625×0.500×11.421=3.569kN最大支座力 N=1.25×0.500×11.421=7.138kN木方的截面力学参数为本算例中,截面惯性矩I 和截面抵抗矩W 分别为:W = 4.00×8.00×8.00/6 = 42.67cm 3;I = 4.00×8.00×8.00×8.00/12 = 170.67cm 4;(1)木方抗弯强度计算抗弯计算强度 f=0.357×106/42666.7=8.37N/mm 2木方的抗弯计算强度小于17.0N/mm 2,满足要求!(2)木方抗剪计算 [可以不计算]最大剪力的计算公式如下:Q = 0.625ql截面抗剪强度必须满足:T = 3Q/2bh < [T]截面抗剪强度计算值 T=3×3569/(2×40×80)=1.673N/mm 2截面抗剪强度设计值 [T]=1.70N/mm 2木方的抗剪强度计算满足要求!(3)木方挠度计算均布荷载通过上面变形受力图计算的最大支座力除以跨度得到9.400kN/m最大变形 v =0.521×9.400×500.04/(100×10000.00×1706666.8)=0.179mm木方的最大挠度小于500.0/250,满足要求!三、梁底支撑钢管计算(一) 梁底支撑横向钢管计算横向支撑钢管按照集中荷载作用下的连续梁计算。

钢结构桁架设计计算书

钢结构桁架设计计算书

renchunmin一、设计计算资料1. 办公室平面尺寸为18m ×66m ,柱距8m ,跨度为32m ,柱网采用封闭结合。

火灾危险性:戊类,火灾等级:二级,设计使用年限:50年。

2. 屋面采用长尺复合屋面板,板厚50mm ,檩距不大于1800mm 。

檩条采用冷弯薄壁卷边槽钢C200×70×20×2.5,屋面坡度i =l/20~l/8。

3. 钢屋架简支在钢筋混凝土柱顶上,柱顶标高9.800m ,柱上端设有钢筋混凝土连系梁。

上柱截面为600mm ×600mm ,所用混凝土强度等级为C30,轴心抗压强度设计值f c =14.3N/mm 2。

抗风柱的柱距为6m ,上端与屋架上弦用板铰连接。

4. 钢材用 Q235-B ,焊条用 E43系列型。

5. 屋架采用平坡梯形屋架,无天窗,外形尺寸如下图所示。

6. 该办公楼建于苏州大生公司所属区内。

7. 屋盖荷载标准值:(l) 屋面活荷载 0.50 kN/m 2(2) 基本雪压 s 0 0.40 kN/m 2(3) 基本风压 w 0 0.45 kN/m 2(4) 复合屋面板自重 0.15 kN/m 2(5) 檩条自重 查型钢表(6) 屋架及支撑自重 0.12+0. 01l kN/m 28. 运输单元最大尺寸长度为9m ,高度为0.55m 。

二、屋架几何尺寸的确定1.屋架杆件几何长度屋架的计算跨度mm L l 17700300180003000=-=-=,端部高度取mmH 15000=跨中高度为mm 1943H ,5.194220217700150020==⨯+=+=取mm L i H H 。

跨中起拱高度为60mm (L/500)。

梯形钢屋架形式和几何尺寸如图1所示。

120图1 梯形屋架形式和几何尺寸(虚线为起拱后轮廓)2.檩条、拉条、及撑杆:长尺复合屋面板可以不考虑搭接需要,檩条最大允许间距为1800mm 。

另外,屋架上弦节点处一般应设檩条。

轨道梁桁架式支架计算书

轨道梁桁架式支架计算书

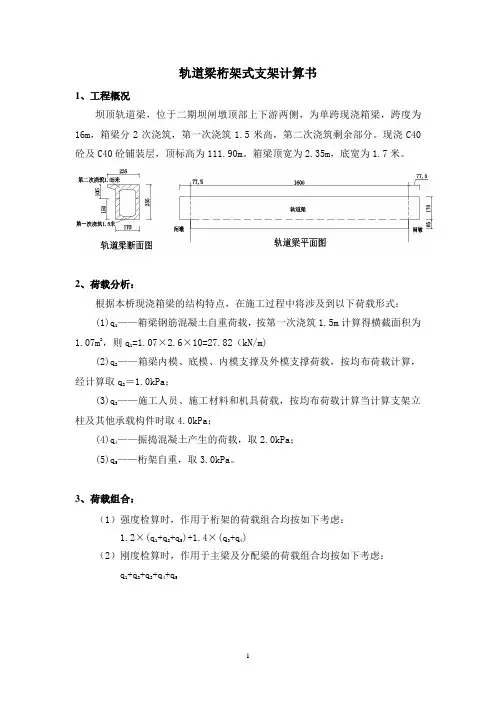

轨道梁桁架式支架计算书1、工程概况坝顶轨道梁,位于二期坝闸墩顶部上下游两侧,为单跨现浇箱梁,跨度为16m,箱梁分2次浇筑,第一次浇筑1.5米高,第二次浇筑剩余部分。

现浇C40砼及C40砼铺装层,顶标高为111.90m。

箱梁顶宽为2.35m,底宽为1.7米。

2、荷载分析:根据本桥现浇箱梁的结构特点,在施工过程中将涉及到以下荷载形式:(1)q1——箱梁钢筋混凝土自重荷载,按第一次浇筑1.5m计算得横截面积为1.07m2,则q1=1.07×2.6×10=27.82(kN/m)(2)q2——箱梁内模、底模、内模支撑及外模支撑荷载,按均布荷载计算,经计算取q2=1.0kPa;(3)q3——施工人员、施工材料和机具荷载,按均布荷载计算当计算支架立柱及其他承载构件时取4.0kPa;(4)q4——振捣混凝土产生的荷载,取2.0kPa;(5)q5——桁架自重,取3.0kPa。

3、荷载组合:(1)强度检算时,作用于桁架的荷载组合均按如下考虑:1.2×(q1+q2+q5)+1.4×(q3+q4)(2)刚度检算时,作用于主梁及分配梁的荷载组合均按如下考虑:q 1+q2+q3+q4+q54、结构计算:4.1 强度计算按荷载组合计算得第一次浇筑的总荷载力为:)((kN F F F (2.8932.1634.192.5532.1)167.147.11624.1)167.137.11611682.272.1=⨯+⨯=⨯⨯+⨯⨯⨯+⨯⨯+⨯⨯+⨯⨯= 式中:所有荷载的计算面积取箱梁底面积m m 7.116⨯经计算和查阅规范,以及根据实际情况,初步设计由4片桁架组合而成,桁架高度为2m ,跨数为10跨,则单跨长度为:m 6.11016=÷。

桁架简图如下:计算过程中忽略弯矩,结点看成铰支,将力平均分摊到各个结点,则平均每个结点受力为P=F/(10×4)=893.2/40=22.33(kN)经简化后的计算受力简图如下:将P=22.33(kN)代入已编辑好的EXCEL 表格,得到桁架的各最大受力杆:高度H 总跨度L 单跨a sin α cos αP斜杆最大拉力F2 竖杆最大压力F3 下弦杆最大拉力F18 上弦杆最大压力F16 2161.60.7810.625 22.33128.68100.49214.37223.3(1)上弦杆受最大压力:N 压=223.3(kN) (2)下弦杆受最大压拉力:N 拉=214.37(kN) (3)斜拉杆的最大拉力:N 斜=128.68(kN) (4)竖杆的最大压力:N 竖=100.49(kN)4.1.1 上弦杆计算根据上弦杆最大压力N 压=223.3(kN),选用型钢的截面面积A :)(1039215/103.223]/[23mm N A =⨯=>σ初选[18a 槽钢,A=2570mm 2[18a 槽钢最小回转半径为mm i 6.19min = 单跨计算长度为mm l 1600=计算得长细比)(压杆稳定容许长细比1506.816.19/1600/min <===i l λ, 满足要求查表得稳定系数为678.0=φ 设计应力值223/215/2.128)2570678.0/(103.223)/(mm N mm N A N <=⨯⨯=⨯φ,满足要求4.1.2 下弦杆计算根据下弦杆最大拉力为N 拉=214.37(kN),选用型钢的截面面积A :)(997215/1037.214]/[23mm N A =⨯=>σ初选∠90×7,A=1230mm 2∠90×7最小回转半径为mm i 8.17min = 单跨计算长度为mm l 1600=计算长细比(拉杆容许长细比)2009.898.17/1600/min <===i l λ,满足要求 设计应力值223/215/3.1741230/1037.214/mm N mm N A N <=⨯=,满足要求4.1.3 斜拉杆计算斜拉杆的最大拉力N 斜=128.68(kN),选用型钢的截面面积A :)(599215/1068.128]/[23mm N A =⨯=>σ初选∠80×5,A=791mm 2∠80×5角钢最小回转半径为mm i 16min =单跨计算长度为mm l 2561=计算得长细比(拉杆容许长细比)20016016/2561/min <===i l λ,满足要求 设计应力值223/215/7.162791/1068.128/mm N mm N A N <=⨯=,满足要求4.1.4 竖杆计算竖杆的最大压力N 竖=100.4(kN),选用型钢的截面面积A :)(467215/104.100]/[23mm N A =⨯=>σ初选∠90×7,A=1230mm 2∠90×7最小回转半径为mm i 8.17min = 单跨计算长度为mm l 2000=计算长细比(压杆容许长细比)1504.1128.17/2000/min <===i l λ,满足要求 查表得,压杆稳定系数479.0=φ设计应力值223/215/4.1701230479.0/104.100/mm N mm N A N <=⨯⨯=)(, 满足要求4.2刚度计算单位力(P=1)作用于桁架跨中时杆件内力N i 见下图:计算桁架挠度值,按下图对各杆件进行编号:刚度计算中,取荷载标准值)(93.174012.71741054321kN q q q q q P ==⨯++++=经EXCEL 表格计算得到各个杆件的内力值: F1 F2F3F4F5F6 F7F8F9 F10 64.55 103.33 80.69 114.75 80.3764.55 62.76 150.6157.4 114.75F11F12F13F14F15 F19 F17F18F1644.83 172.13 34.44 150.61 26.917.93 11.48 172.13 179.3再列表计算桁架挠度,(桁架的一半结构):杆件 Ni Nki/kN A/cm2 li/cm vi/cm AB 0.50 64.55 25.70 160.00 0.01 BD 1.00 114.75 25.70 160.00 0.03 DF 1.50 150.61 25.70 160.00 0.07 FH 2.00 172.13 25.70 160.00 0.10 HG 2.50 179.30 25.70 160.00 0.14 CE 0.50 64.55 12.30 160.00 0.02 EG 1.00 114.75 12.30 160.00 0.07 GI 1.50 150.61 12.30 160.00 0.14 IK 2.00 172.13 12.30 160.00 0.22 AC 0.80 103.33 7.91 256.10 0.13 BE 0.80 80.37 7.91 256.10 0.10 DG 0.80 57.40 7.91 256.10 0.07 FI 0.80 34.44 7.91 256.10 0.04 HK 0.80 11.48 7.91 256.10 0.01 BC 0.63 80.69 12.30 200.00 0.04 DE 0.63 62.76 12.30 200.00 0.03 FG 0.63 44.83 12.30 200.00 0.02 HI 0.63 26.90 12.30 200.00 0.01 GK0.508.9712.30200.000.00计算桁架跨中最大挠度cm L cm v EA l N N v i i i ki i 440055.222=<===∑∑,满足要求4.3 剪应力计算两端支座处剪应力最大,由于总共有4片桁架,所以单片桁架最大剪应力为:kN F Q 65.11182.89342max ==⨯=[18a 槽钢的截面特性:I x =1273cm 4;S x =83.5cm 3;d=7mmMpa f Mpa d I S Q v x x 1256.10410712735.8365.1112max =<=⨯⨯⨯==-τ ,满足要求5、材料计算在不计算连接板的理想情况下,桁架所用材料如下:上弦杆[18a下弦杆∠90×7斜杆∠80×5竖杆∠90×7总量 单片用长度(m) 16 12.8 25.61 18 单片净用量(kg) 323.2 123.65 159.04 173.88 779.77 4片总用量(kg)1292.8494.6447.12989.573119.08上下弦杆用钢量与总钢量之比为:%3.5777.779/65.1232.323=+)( 设计比较合理6、荷载力复核主要复核桁架自重荷载q 5,假设桁架上架设的木方,工字钢及人行道钢板及栏杆等所有质量为5T ,则桁架实际自重为:MPa MPa q 393.2167.18.908.311950005<=⨯⨯+=)(实所以,计算取MPa q 35=复核设计要求。

钢筋桁架楼承板计算书TD4-120

钢筋桁架楼承板计算书TD4-120

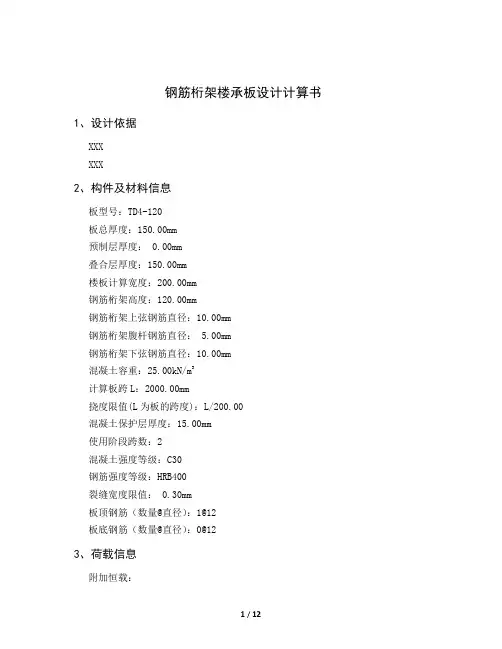

钢筋桁架楼承板设计计算书1、设计依据XXXXXX2、构件及材料信息板型号:TD4-120板总厚度:150.00mm预制层厚度: 0.00mm叠合层厚度:150.00mm楼板计算宽度:200.00mm钢筋桁架高度:120.00mm钢筋桁架上弦钢筋直径:10.00mm钢筋桁架腹杆钢筋直径: 5.00mm钢筋桁架下弦钢筋直径:10.00mm混凝土容重:25.00kN/m3计算板跨L:2000.00mm挠度限值(L为板的跨度):L/200.00混凝土保护层厚度:15.00mm使用阶段跨数:2混凝土强度等级:C30钢筋强度等级:HRB400裂缝宽度限值: 0.30mm板顶钢筋(数量@直径):1@12板底钢筋(数量@直径):0@123、荷载信息附加恒载:g2= 2.00kN/m2施工活载:q con= 1.50kN/m2楼面活载:q use= 4.00kN/m2活荷载准永久组合值系数:φq= 0.50 4、施工阶段挠度验算上弦钢筋与混凝土的弹性模量的比值:αE1=E sE c=20000030000=6.667下弦钢筋与混凝土的弹性模量的比值:αE2=E sE c=20000030000=6.667上下弦钢筋形心距离:ℎt0=ℎ−2c1−0.5D1−0.5D2=150.0−2×15.0−0.5×10.0−0.5×10.0=110.0mm上弦钢筋形心距预制板板底的距离:xℎ=ℎ−c1−0.5D1=150.0−15.0−0.5×10.0=130.0mm上弦钢筋面积:A s′=0.25πD12=78.540mm2下弦钢筋面积:A s1=2×0.25πD22=157.080mm2板底钢筋面积:A s2=n b×0.25πD b2=0×0.25π× 12.02=0.000mm2板底钢筋总面积:A s=A s1+A s2=157.080+0.000=157.080mm2换算截面面积:A0=bℎ1+αE1A s′+(αE2−1)A sA0=200.0× 0.0+6.667×78.540+(6.667−1)×157.080=1413.717mm2受拉纵向钢筋等效直径:d eq=2D22+n b D b21·(2D2+n b D b)=10.00mm短期荷载作用下,换算截面的形心距预制板底面的距离:y10=[0.5bℎ12+αE1xℎ+(αE2−1)A s(c1+0.5D2)]/A0=60.741mm 短期荷载作用下,未开裂截面的换算惯性矩:I u=0.5bℎ13/12+bℎ1(0.5ℎ1−y10)2+αE1A s′(xℎ−y10)2+(αE2−1)A s1(c1+0.5D2−y10)2+(αE2−1)A s2(c1+0.5D b−y10)2I u=3.989×106mm4钢筋应力:σs′=E sξs′混凝土应力:σc′=E cξc′截面力的平衡:σs′A s′+0.5xbσc′=σs A s平截面假定:受压区混凝土最大应变:ξc′=xℎt+c1−ℎ1−0.5D1+xξs′受拉钢筋形心应变:ξs=ℎ1−c1−0.5d eq−xℎt+c1−ℎ1−0.5D1+xξs′中间计算参数:a=0.5bE c=3.000×106N/mmb1=E s A s′+E s A s=4.712×107Nc0=E s A s′(ℎt+c1−ℎ1−0.5D1)−E s A s(ℎ1−c1−0.5D2)=2.670×109N·mm△=b12−4ac0=−2.982×1016mm2当通过上式得到中和轴距预制板中混凝土平板板顶的距离x小于0时,混凝土全部受拉,故截面力的平衡改为:σs′A s′=σs A s中和轴距预制板中混凝土平板板顶的距离:x=−c0b1=0.000mm开裂惯性矩:I c=bx3/3+αE1A s′(ℎt+c1−ℎ1−0.5D1+x)2+αE2A s(ℎ1−c1−0.5d eq−x)2I c=9.268×106mm4短期荷载作用下的截面抗弯刚度:B s1=0.5E c(I u+I c)=1.989×1011N·mm2预制板自重:q2=γcℎ1b·10−6=0.00N/mm叠合板混凝土自重:q1=γc(ℎ−ℎ1)b·10−6=0.75N/mm 施工阶段活荷载:q′=q con b·10−3=0.30N/mm施工阶段荷载:q=q1+q2+q′=1.05N/mm预制板跨度:L01=2000.00mm预制板跨中弯矩:M=qL0128=5.250×105N·mm预制板在短期荷载作用下的挠度:f=5ML01248B s1=1.100mm挠度限值:[f]=min(L01200.00,20)=10.000mm f<=[f]施工阶段挠度满足要求!5、施工阶段钢筋桁架验算预制板跨中弯矩设计值:M1=0.9[1.3(q1+q2)+1.5q′]L0128=6.412×105N·mm上下弦钢筋轴力设计值:N s=M1ℎt0=5.830×103N下弦钢筋拉应力:σs=N sA s=37.11N/mm2应力限值:[σ]=0.9f y =324.00N/mm 2σs <=[σ]下弦钢筋应力满足要求! 受压上弦钢筋惯性矩:I D1=πD 1464=490.874mm 4 受压上弦钢筋回转半径:i =√I D1A s′=2.5mm 受压上弦钢筋长细比:λx =0.9×200i=72.0 受压上弦钢筋换算长细比:λn =λx π√f yE s=0.972 φ=12λn2[(0.986+0.152λn +λn 2)−√(0.986+0.152λn +λn 2)2−4λn 2]=0.710 σs1’=N sφA s′=104.474N/mm 2 σs1’<=[σ]上弦钢筋稳定应力满足要求!6、施工阶段裂缝验算施工阶段受拉区面积:A te1=0.5bℎ1=0.0mm 2施工阶段纵向受拉钢筋配筋率:ρte1=A sA te1=1.#IO 预制截面有效高度:ℎ01=ℎ−2c 1−0.5D 2=150.0−2×15.0−0.5×10.0=115.0mm施工阶段短期受拉钢筋应力:σslk =M0.87A s ℎ01=33.406N/mm 2施工阶段短期受拉钢筋应力限值:[σslk]=MA sℎt0=30.384N/mm2当σslk>[σslk]时,σslk=[σslk]=30.384N/mm2裂缝间纵向受拉钢筋应变不均匀系数:φ1=1.1−0.65f tkρte1σslk=1.100当φ1>1.0时,φ1=1.0最外层纵向受拉钢筋至受拉区底边的距离:C s=15mm当C s<20.0mm时,C s=20.0mm构件受力特征系数:αcr=2mm施工阶段裂缝宽度:ω1=αcrφ1σslkE s(1.9C s+0.08d eqρte1)=0.011mm裂缝宽度限值:[ω]=0.300mmω1<=[ω]施工阶段钢筋桁架楼承板跨中裂缝宽度满足要求!7、施工阶段跨度验算施工阶段钢筋桁架楼承板跨度:L01=2000.000mm 施工阶段钢筋桁架楼承板最大适用跨度:[L]=3600.000mmL01<=[L]施工阶段钢筋桁架楼承板跨度满足要求!8、使用阶段挠度验算使用阶段荷载计算:叠合板总自重:q3=γcℎb·10−3=0.75N/mm附加恒载:q4=g2b·10−3=0.40N/mm板上活荷载:q5=q use b·10−3=0.80N/mm准永久组合荷载:q6=q3+q4+φq q5=1.55N/mm基本组合荷载:q7=1.3(q3+q4)+1.5q5=2.70N/mm跨中弯矩系数:k m1=0.096支座弯矩系数:k m2=0.063挠度系数:k f=0.912剪力系数:k v=0.563准永久组合下的跨中弯矩:M q=k m1q6L012=5.952×105N·mm自重标准组合下的跨中弯矩:M1GK=k m1q3L012=2.880×105N·mm有效截面高度:ℎ0=ℎ−c1−0.5D2=150.0−15.0−0.5×10.0=130.0mm 纵向受拉钢筋配筋率:ρ=A sbℎ0=6.04×10−3纵向受压钢筋配筋率:ρ′=A s′bℎ0=3.02×10−3考虑荷载长期作用对挠度增大的影响系数:θ=2−0.4ρ′ρ=1.800受压翼缘截面面积与腹板有效截面面积的比值:γf′=0.0叠合板第二阶段的短期刚度:B s2=E s A sℎ020.7+0.6ℎ1ℎ+4.5αE1ρ1+3.5γf′=6.025×1011N·mm2叠合板长期荷载作用下的刚度:B=M q(B s2B s1−1)M1GK+θM q=2.166×1011N·mm2叠合板长期荷载作用下的挠度:f0=k f(q3+q4+0.5q5)L014100B=1.044mm挠度限值:[f]=min(L01200.00,20)=10.000mm f0<=[f]使用阶段挠度满足要求!9、使用阶段板跨中裂缝验算使用阶段受拉区面积:A te=0.5bℎ=1.5×104mm2使用阶段纵向受拉钢筋配筋率:ρte2=A sA te=0.010叠合板纵向受拉钢筋应力增量:σs2q=0.5(1+ℎ1ℎ)M q0.87A sℎ0=16.751N/mm2裂缝间纵向受拉钢筋应变不均匀系数:φ2=1.1−0.65f tkρte1σslk+ρte2σs2q=1.100当φ2>1.0时,φ2=1.0最外层纵向受拉钢筋至受拉区底边的距离:C s=15mm当C s<20.0mm时,C s=20.0mm 构件受力特征系数:αcr=2.0使用阶段跨中裂缝宽度:ω2=αcrφ2(σslk+σs2q)E s(1.9C s+0.08d eqρte1)=0.018mm裂缝宽度限值:[ω]=0.300mmω2<=[ω]使用阶段钢筋桁架楼承板跨中裂缝宽度满足要求!10、使用阶段板底受拉钢筋应力验算板底纵向受拉钢筋总应力:σtotal=σslk+σs2q=30.384+16.751=47.135N/mm2受拉钢筋总应力限值:[σ]=324.000N/mm2σtotal<=[σ]使用阶段钢筋桁架楼承板板底受拉钢筋应力满足要求!11、使用阶段叠合面受剪强度验算叠合面抗剪:V1=k v q7L01=0.563×2.70×2000.00=3.035×103N 叠合面剪应力:σv=V1bℎ0=0.117N/mm2叠合面剪应力限值:[σv]=0.4N/mm2σv<=[σv]使用阶段钢筋桁架楼承板叠合面剪应力满足要求!12、使用阶段板顶钢筋面积验算连续板负筋计算:支座最大负弯矩(设为B支座)M B=k m2q7L012=6.791×105N·mm截面有效高度:ℎ0′=ℎ−c1−0.5D1=130.0mm根据《混凝土结构设计规范》GB50010-2010第6.2.6条得:α1=1.00混凝土受压区高度:x0=ℎ0′−√ℎ0′2−2M Bα1f c b=1.840mmB支座配筋面积:[A B]=0.25πn t D t2=0.25×π×1×12.02=113.097mm2 B支座计算所需配筋面积:A B=α1f c bx0f y=14.615mm2 A B<=[A B]使用阶段钢筋桁架楼承板板顶钢筋面积满足要求!13、使用阶段板顶裂缝验算使用阶段支座处受拉区面积:A teB=0.5bℎ=1.5×104mm2使用阶段支座处纵向受拉钢筋配筋率:ρteB=A BA teB=0.008当ρteB<0.01时,ρteB=0.01面层吊顶等重量及使用荷载作用下产生的B支座的最大弯矩:M2KB=k m2(q4+q5)L012=3.024×105N·mm2面层吊顶等重量及使用荷载作用下产生的B支座的应力:σsk=M2KB0.87A sℎ0′=23.641N/mm2裂缝间纵向受拉钢筋应变不均匀系数:φB=1.1−0.65f tkρteBσsk=−4.426当φB<0.2时,φB=0.2最外层纵向受拉钢筋至受拉区底边的距离:C s=15mm当C s<20.0mm时,C s=20.0mm支座处受拉纵筋等效直径:d eqB=D t1=12.00mm构件受力特征系数:αcr=1.9使用阶段跨中裂缝宽度:ωB=αcrφB σskE s(1.9C s+0.08d eqBρteB)=0.006mm裂缝宽度限值:[ω]=0.300mmωB<=[ω]使用阶段钢筋桁架楼承板支座裂缝宽度满足要求!14、使用阶段受弯承载力验算正截面受弯承载力验算:αs=c1+0.5D2=15.0+0.5×10.0=20.0mmαs′=c1+0.5D1=15.0+0.5×10.0=20.0mmℎ03=ℎ−αs=130.0mmx3=f y A s−f y′A s′bα1f c=9.886mmx max=ξbℎ03=0.518×130.0=67.340mmx min=2αs′=40.000mm当x3<=x max时x4=x3=9.886mmx3<x min受压区高度太小不满足要求!受弯承载力:M2=k m1q7L012=1.035×106N·mm2M3=α1f c bx4(ℎ03−0.5x4)+f y′A s′(ℎ03−αs′)=6.646×106N·mm2M4=f y A s(ℎ−αs−αs′)=6.220×106N·mm2当x3<2αs′时M5=M4=6.220×106N·mm2M2<=M5使用阶段钢筋桁架楼承板受弯承载力满足要求!15、使用阶段受剪承载力验算受剪承载力:V2=0.7βℎf t bℎ0=0.7×1.0×1.43×200.0×130.0=2.603×104N 最大剪力:V1=3.035×103NV1<=V2使用阶段钢筋桁架楼承板受剪承载力满足要求!16、结论施工阶段钢筋桁架楼承板挠度满足要求!施工阶段钢筋桁架楼承板桁架下弦钢筋拉应力满足要求!施工阶段钢筋桁架楼承板桁架上弦钢筋稳定应力满足要求!施工阶段钢筋桁架楼承板裂缝宽度满足要求!施工阶段钢筋桁架楼承板跨度满足要求!使用阶段钢筋桁架楼承板挠度满足要求!使用阶段钢筋桁架楼承板板底裂缝宽度满足要求!使用阶段钢筋桁架楼承板纵向受拉钢筋应力满足要求!使用阶段钢筋桁架楼承板叠合面剪应力满足要求!使用阶段钢筋桁架楼承板支座处配筋面积满足要求!使用阶段钢筋桁架楼承板支座处裂缝验算满足要求!使用阶段钢筋桁架楼承板抗弯承载力满足要求!使用阶段钢筋桁架楼承板抗剪承载力满足要求!。

桁架设计校验计算书

桁架设计校验计算书

桁架设计校验计算书1、计算目的:确定桁架所用材料、规格、尺寸,在运输混凝土和施工操作等荷载的作用下,具有足够的强度。

2、桁架的设计方案和选用材料:南水北调郑州标段 中央站8人 = 走道上弦料L80×7走道宽570,道板3 =12kg ,上下弦L80×8 2×1.8×8.525=29.8kg 斜压L70×6 2.4×6.406=15.4kg斜柱L40×42.4×2.422=5.8kg 竖杆L40×4 1.55×2.422=4kg 扶手管2.15×(1.8+1.8)=7.8kg 扁钢1.8×0.71=1.3kg接121.5kg+字柱撑1.5kg 挑梁L63×6 0.29×5.721=2kg 下弦杆连接、斜拉和横连L50×5 2.2×3.77=8.3kg 扁钢30×3 1.8×0.71=1.3kg垂直拉撑九道30×3 =0.6kg 标准值89.8kg=0.88KN 设计值 1.2×0.88=1.06KN靠走道架节点节载 上弦14] L110×10 1.8×(14.53+16.69)=56.2kg 下弦 110×10 1.8×2×16.69=60.1kg50×5 斜庄杆 80×6 2×2.62×8.525=44.7kg 斜柱 50×5 2×2.62×3.77=19.8kg 竖杆 2×1.9×3.77=14.3kg护罩白铁皮 ×3.93=6.3kg + 纵梁方管30×2.5 1.8×2.03=4.1kg1.8×0.56 4 0.252kn ×106 9.93×103 ×4 1.8×0.5×26.6 21.7×0.71×9 20110×10L110×10 1.6×2 2半弧扁钢40×4 ×0.94 =3.3kg 销座、插销等件3kg ,两上弦连接L50×5 =2.3kg 下弦连接斜及横 L50×5 3.8×3.77=11.3kg 承担走道料 纵梁 L50×5 1.8×3.77=6.8kg 挑梁L63×61×5.721=5.72kg 走道下斜连L50×5 ×3.77=4.2kg 花板14kg走道处垂直拉撑L 30×3 0.5kg 两架垂直拉撑道L50×5 =3.8kg 节点板填板13kg=6kg 节点恒荷标准值:278.42kg=2.73KN 设计值:1.2×2.73=3.28KN节点设备B650带机荷载标准值 ×1.8=31kg=0.304 设计值1.2×0.304=0.37KN 恒荷标准:3.04KN设计值:3.65KN 节点活荷载标准:物料 ×1.8=22.8kg=0.29KN 设计值1.4×0.29=0.41KN节点活荷载标准:人 每节点站1.8人(共上8个人) ×1.8=72kg=0.71KN 设计值1.4×0.71=1KN卸料车荷载标准值: =150kg=1.5N 设计值:1.4×1.5=2.1KN3.水平力风作用下倾覆(翻倒)计算一、主栏架的翻倒力矩M 1=h 1×L 1×q 1=11.5×39.5×1.31=596.4KN.m主桁架 荷载标准值 Wk=u s u z u o =0.914×1.14×0.5=0.52KN/m2并倾覆时设计 0.9W k =0.9×0.52=0.47KN/m 23×1.6 21.2×3.77 22.22 2.2×9×3.77 20节点均接口板料60kg 10 (2.11.17+311+8.26×2 ) 2 322 2 80 3002主桁架 高度h 1=11.5m 主桁架长度L 1=37.77+0.885×2=39.54m主桁架 风线荷载 q 1=h ×0.47=2.8×0.47=1.31KN/m二、小斜桁架的翻倒力矩 M 2=h 2 L 2 q 2=8×13.8×0.72=79.5KN/m小斜桁架中心高度 h 2=8m 高度 L 2=13.8 q 2=0.9×0.5×1.6=0.72KN/m绳架和支腿翻倒力矩 M 3=h 3 L 3 q 3=8×0.63×1.07=5.4KN/mL 3=0.63m h 3=8m q 3=0.9×0.312×0.5×17=1.07KN/m倾覆(翻倒)力矩 M1=596.4+79.5+5.4=681.3KN/m >稳定力矩 M 2= G= ×18.62×9.81=656.67KN/m自重 G=18.62t计算风荷倾覆(翻倒)时设计值分项小数取0.93.1走道架的风荷载按单品架设设:其标准值:W k =μst μz W D =0.2×1.14×0.5=0.114KN/m 2分S 1数1.4凤荷载设计值:1.4×W k =1.4×0.114=0.16KN/m 2高度系数μ2=1.14 体型系数μst =μt 9=1.3×0.154=0.2型钢体型系数:μs=1.3挡风系数φ= = = 0.1542 b 2 5.99+1.Am A 0.754.9挡风面积A m =1.8×(2×0.08+0.032+0.03)+2.4×(0.07+0.04)+1.53×0.04+0.9×0.032=0.754m 2 轮廓面积A=1.8×2.75=4.9m 2走道架线荷载=2.75×0.2=0.55KN/m风荷作用对上下弦杆最大轴力N= = =172KN 走道架宽h=0.57m风荷最大高矩M= = =98.2KN ·m风荷载对下弦产生轴力N 1=0.45×172=77.5KN风荷载对上弦产生轴力N 2=0.55×172=94.6KN风荷载对下弦接口处产生轴力N 3=0.45×147=66KN风荷载对上下弦在接口处产生轴N= = =147KN 风荷载对上下弦在接口处产生轴弯矩M= (1- )= ×(1- )=83.82KN/mm h 98.2 0.57 ql 2 8 0.55×37.772 8 M h 83.82 0.57 qlx 2 x L 0.55×37.77×26.085 2 26.085 37.774.桁架内力计算42.675-3.65=39.025-3.65=35.375-=31.725-=28.075—=24.425 —=20.775 —3.65=17.125 —4.05=13.075 —4.65=8.425 —4.65=3.775— =0.442.675 39.025 35.325 31.725 24.425 20.775 17.125 17.12519.88 37 33.5 30.1 26.6 23.2 19.7 16.213.075 8.245 3.77512.4 8 3.64.1走道桁架内力计算 15.13KN —1.06=14.07—1.06=13.01—1.06=11.95—=10.89—=8.77 —1.56=7.21—2.06=5.15—2.06=3.09—2.06=1.03 — =0 15.13 14.07 13.01 11.65 10.89 9.838.78 16.61 15.36 14.6 12.85 11.68.77 7.21 5.15 3.09 1.03 6.72 2.0610.35 8.51 6.08 3.65 1.32 走道架刚性挠度U= = =86.8w <[u]= =94.4M= ×0.88×37.77=87.5KN/m Ms=0.4×13.485=5.39KN/m=87.58+6.8+12.13+10.85+5.39=115.87KN/mJo=0.9×(2Jo +2y1A)=0.9×(2×65+2×67.252×10.68)=115581cm 4Ml 2 8EJo 115.87×106×8×206×103×11581×3777400 21+1 8×21。

桁架计算书

桁架计算书

工程名: GHJ************ PK11.EXE *****************日期:12/18/2017时间:18:12:17设计主要依据:《建筑结构荷载规范》(GB 50009-2012);《建筑抗震设计规范》(GB 50011-2010);《钢结构设计规范》(GB 50017-2003);《冷弯薄壁型钢结构技术规范》(GB 50018-2002);结果输出---- 总信息 ----结构形式: 钢框架结构设计规范: 按《钢结构设计规范》计算结构重要性系数: 1.00节点总数: 30柱数: 55梁数: 0支座约束数: 2标准截面总数: 7活荷载计算信息: 考虑活荷载不利布置风荷载计算信息: 计算风荷载钢材: Q345梁柱自重计算信息: 柱梁自重都计算恒载作用下柱的轴向变形: 考虑梁柱自重计算增大系数: 1.20基础计算信息: 不计算基础梁刚度增大系数: 1.00钢结构净截面面积与毛截面面积比: 0.85钢柱计算长度系数计算方法: 有侧移钢结构阶形柱的计算长度折减系数: 0.800程序自动确定允许的长细比钢梁(恒+活)容许挠跨比: l / 250钢梁(活)容许挠跨比: l / 300柱顶容许水平位移/柱高: l / 150地震作用计算: 计算水平地震作用计算振型数: 3地震烈度: 7.00场地土类别:Ⅰ1类附加重量节点数: 0设计地震分组:第一组周期折减系数:0.80地震力计算方法:振型分解法结构阻尼比:0.040按GB50011-2010 地震效应增大系数 1.000窄行输出全部内容---- 节点坐标 ----节点号 X Y 节点号 X Y 节点号 X Y ( 1) 0.00 6.00 ( 2) 1.92 6.00 ( 3) 3.85 6.00 ( 4) 5.78 6.00 ( 5) 6.74 6.00 ( 6) 7.70 6.00 ( 7) 8.66 6.00 ( 8) 9.62 6.00 ( 9) 11.55 6.00 ( 10) 13.48 6.00 ( 11) 15.40 6.00 ( 12) 0.00 7.20 ( 13) 0.96 7.20 ( 14) 1.92 7.20 ( 15) 2.89 7.20 ( 16) 3.85 7.20 ( 17) 4.81 7.20 ( 18) 5.78 7.20 ( 19) 6.74 7.20 ( 20) 7.70 7.20 ( 21) 8.66 7.20 ( 22) 9.62 7.20 ( 23) 10.59 7.20 ( 24) 11.55 7.20 ( 25) 12.51 7.20 ( 26) 13.48 7.20 ( 27) 14.44 7.20 ( 28) 15.40 7.20 ( 29) 15.40 0.00 ( 30) 0.00 0.00---- 柱关联号 --------柱号节点Ⅰ节点Ⅱ柱号节点Ⅰ节点Ⅱ柱号节点Ⅰ节点Ⅱ ( 1) 30 1 ( 2) 29 11 ( 3) 1 2( 4) 2 3 ( 5) 3 4 ( 6) 4 5( 7) 5 6 ( 8) 6 7 ( 9) 7 8( 10) 8 9 ( 11) 9 10 ( 12) 10 11( 13) 1 12 ( 14) 12 13 ( 15) 1 13( 16) 2 13 ( 17) 13 14 ( 18) 2 14( 19) 14 15 ( 20) 2 15 ( 21) 3 15( 22) 15 16 ( 23) 3 16 ( 24) 16 17( 25) 3 17 ( 26) 4 17 ( 27) 17 18( 28) 4 18 ( 29) 18 19 ( 30) 4 19( 31) 5 19 ( 32) 6 19 ( 33) 19 20( 34) 6 20 ( 35) 20 21 ( 36) 6 21( 37) 7 21 ( 38) 8 21 ( 39) 21 22( 40) 8 22 ( 41) 22 23 ( 42) 8 23( 43) 9 23 ( 44) 23 24 ( 45) 9 24( 46) 24 25 ( 47) 9 25 ( 48) 10 25( 49) 25 26 ( 50) 10 26 ( 51) 26 27( 52) 10 27 ( 53) 11 27 ( 54) 11 28( 55) 27 28---- 梁关联号 ----梁号节点Ⅰ节点Ⅱ梁号节点Ⅰ节点Ⅱ梁号节点Ⅰ节点Ⅱ---- 柱上下节点偏心 ----节点号柱偏心值节点号柱偏心值节点号柱偏心值节点号柱偏心值 ( 1) 0.00 ( 2) 0.00 ( 3) 0.00 ( 4) 0.00( 5) 0.00 ( 6) 0.00 ( 7) 0.00 ( 8) 0.00( 9) 0.00 ( 10) 0.00 ( 11) 0.00 ( 12) 0.00( 13) 0.00 ( 14) 0.00 ( 15) 0.00 ( 16) 0.00( 17) 0.00 ( 18) 0.00 ( 19) 0.00 ( 20) 0.00( 21) 0.00 ( 22) 0.00 ( 23) 0.00 ( 24) 0.00( 25) 0.00 ( 26) 0.00 ( 27) 0.00 ( 28) 0.00( 29) 0.00 ( 30) 0.00---- 标准截面信息 ----1、标准截面类型( 1) 15, 400, 400, 10.0, 10.0, 5( 2) 77, 3, 160, 5.0 薄壁方钢管( 3) 77, 1, 121, 4.0 热轧无缝圆钢管( 4) 77, 1, 159, 5.0 热轧无缝圆钢管( 5) 77, 3, 160, 5.0 薄壁方钢管( 6) 77, 1, 159, 4.5 热轧无缝圆钢管( 7) 77, 1, 121, 4.0 热轧无缝圆钢管---- 柱布置截面号,铰接信息,截面布置角度 -----柱号标准截铰接截面布柱号标准截铰接截面布面号信息置角度面号信息置角度( 1) 1 2 0 ( 2) 1 2 0( 3) 4 3 0 ( 4) 4 3 0( 5) 4 3 0 ( 6) 4 3 0( 7) 4 3 0 ( 8) 4 3 0( 9) 4 3 0 ( 10) 4 3 0( 11) 4 3 0 ( 12) 4 3 0( 13) 3 3 0 ( 14) 2 3 0( 15) 3 3 0 ( 16) 3 3 0( 17) 2 3 0 ( 18) 3 3 0( 19) 2 3 0 ( 20) 3 3 0( 21) 3 3 0 ( 22) 2 3 0( 23) 3 3 0 ( 24) 2 3 0( 25) 3 3 0 ( 26) 3 3 0( 27) 2 3 0 ( 28) 3 3 0( 29) 2 3 0 ( 30) 3 3 0( 31) 3 3 0 ( 32) 3 3 0( 33) 2 3 0 ( 34) 3 3 0( 35) 2 3 0 ( 36) 3 3 0( 37) 3 3 0 ( 38) 3 3 0( 39) 2 3 0 ( 40) 3 3 0( 41) 2 3 0 ( 42) 3 3 0( 43) 3 3 0 ( 44) 2 3 0( 45) 3 3 0 ( 46) 2 3 0( 47) 3 3 0 ( 48) 3 3 0( 49) 2 3 0 ( 50) 3 3 0( 51) 2 3 0 ( 52) 3 3 0( 53) 3 3 0 ( 54) 3 3 0( 55) 2 3 0---- 梁布置截面号,铰接信息,截面布置角度 -----梁号标准截铰接截面布梁号标准截铰接截面布面号信息置角度面号信息置角度2、标准截面特性截面号 Xc Yc Ix Iy A1 0.20000 0.20000 0.39572E-03 0.39572E-03 0.15600E-012 0.08000 0.08000 0.11744E-04 0.11744E-04 0.29930E-023 0.06050 0.06050 0.25187E-05 0.25187E-05 0.14703E-024 0.07950 0.07950 0.71788E-05 0.71788E-05 0.24190E-025 0.00000 0.00000 0.00000E+00 0.00000E+00 0.00000E+006 0.00000 0.00000 0.00000E+00 0.00000E+00 0.00000E+007 0.00000 0.00000 0.00000E+00 0.00000E+00 0.00000E+00截面号 ix iy W1x W2x W1y W2y1 0.15927E+00 0.15927E+00 0.19786E-02 0.19786E-02 0.19786E-02 0.19786E-022 0.62600E-01 0.62600E-01 0.14681E-03 0.14681E-03 0.14681E-03 0.14681E-033 0.41390E-01 0.41390E-01 0.41632E-04 0.41632E-04 0.41632E-04 0.41632E-044 0.54476E-01 0.54476E-01 0.90299E-04 0.90299E-04 0.90299E-04 0.90299E-045 0.00000E+00 0.00000E+00 0.00000E+00 0.00000E+00 0.00000E+00 0.00000E+006 0.00000E+00 0.00000E+00 0.00000E+00 0.00000E+00 0.00000E+00 0.00000E+007 0.00000E+00 0.00000E+00 0.00000E+00 0.00000E+00 0.00000E+00 0.00000E+00恒荷载计算...节点荷载: 节点号弯矩垂直力水平力16 0.00 39.50 0.00 20 0.00 23.70 0.00 24 0.00 39.50 0.00 0柱荷载: 柱号荷载类型荷载值荷载参数1 荷载参数2梁荷载: 连续数荷载个数荷载类型荷载值1 荷载参数1 荷载值2 荷载参数2 ---- 恒荷载标准值作用计算结果 ------- 柱内力 ---柱号 M N V M N V1 -15.17 66.71 -2.53 0.00 -57.89 2.532 15.17 66.71 2.53 0.00 -57.89 -2.533 0.01 -43.40 0.23 0.01 43.40 0.214 0.00 -133.61 0.23 0.01 133.61 0.215 0.00 -189.62 0.22 0.00 189.62 0.226 0.00 -211.50 0.11 0.00 211.50 0.117 0.00 -211.51 0.11 0.00 211.51 0.118 0.00 -211.51 0.11 0.00 211.51 0.119 0.00 -211.50 0.11 0.00 211.50 0.1110 0.00 -189.62 0.22 0.00 189.62 0.2211 -0.01 -133.61 0.21 0.00 133.61 0.2312 -0.01 -43.40 0.21 -0.01 43.40 0.2313 0.00 0.31 -0.01 0.00 -0.14 0.0114 0.00 0.01 0.14 0.00 -0.01 0.1315 0.00 73.48 0.06 0.00 -73.31 0.0716 0.00 -72.69 -0.07 0.00 72.86 -0.0617 0.00 91.47 0.14 0.00 -91.47 0.1318 -0.01 0.44 -0.01 -0.01 -0.27 0.0119 0.00 91.48 0.14 0.00 -91.48 0.1320 0.00 71.46 0.06 0.00 -71.30 0.0721 0.00 -70.67 -0.07 0.00 70.83 -0.0622 0.00 180.41 0.15 0.01 -180.41 0.1223 0.00 39.92 -0.01 0.00 -39.75 0.0124 0.00 180.42 0.13 0.00 -180.42 0.1425 0.00 18.83 0.07 0.00 -18.66 0.0726 0.00 -18.03 -0.07 0.00 18.20 -0.0727 0.00 203.48 0.14 0.00 -203.48 0.1328 0.00 0.44 0.00 0.00 -0.27 0.0029 0.00 203.48 0.14 0.00 -203.48 0.1330 0.00 16.94 0.07 0.00 -16.77 0.0731 0.00 -0.22 0.00 0.00 0.38 0.0032 0.00 -15.66 -0.07 0.00 15.82 -0.0733 0.00 223.88 0.14 0.01 -223.88 0.1334 0.00 24.13 0.00 0.00 -23.96 0.0035 -0.01 223.88 0.13 0.00 -223.88 0.1436 0.00 -15.66 0.07 0.00 15.82 0.0737 0.00 -0.22 0.00 0.00 0.38 0.0038 0.00 16.94 -0.07 0.00 -16.77 -0.0739 0.00 203.48 0.13 0.00 -203.48 0.1440 0.00 0.44 0.00 0.00 -0.27 0.0041 0.00 203.48 0.13 0.00 -203.48 0.1442 0.00 -18.03 0.07 0.00 18.20 0.0743 0.00 18.83 -0.07 0.00 -18.66 -0.0744 0.00 180.42 0.14 0.00 -180.42 0.1345 0.00 39.92 0.01 0.00 -39.75 -0.0146 -0.01 180.41 0.12 0.00 -180.41 0.1547 0.00 -70.67 0.07 0.00 70.83 0.0648 0.00 71.46 -0.06 0.00 -71.30 -0.0749 0.00 91.48 0.13 0.00 -91.48 0.1450 0.01 0.44 0.01 0.01 -0.27 -0.0151 0.00 91.47 0.13 0.00 -91.47 0.1452 0.00 -72.69 0.07 0.00 72.86 0.0653 0.00 73.48 -0.06 0.00 -73.31 -0.0754 0.00 0.31 0.01 0.00 -0.14 -0.0155 0.00 0.01 0.13 0.00 -0.01 0.14 --- 梁内力 ---梁号 M N V M N V--- 恒荷载作用下的节点位移(mm) ---节点号. X向位移 Y向位移1 -2.2 0.12 -2.1 7.53 -1.5 13.84 -0.8 17.55 -0.4 18.56 0.0 18.97 0.4 18.58 0.8 17.59 1.5 13.810 2.1 7.511 2.2 0.112 1.8 0.113 1.8 3.914 1.7 7.515 1.5 10.816 1.3 13.917 1.0 15.918 0.7 17.519 0.3 18.520 0.0 19.021 -0.3 18.522 -0.7 17.523 -1.0 15.924 -1.3 13.925 -1.5 10.826 -1.7 7.527 -1.8 3.928 -1.8 0.1活荷载计算...节点荷载: 节点号弯矩垂直力水平力2 0.00 4.50 0.003 0.00 9.85 0.004 0.00 4.50 0.005 0.00 4.50 0.006 0.00 9.85 0.007 0.00 4.50 0.008 0.00 4.50 0.009 0.00 9.85 0.0010 0.00 4.50 0.00 16 0.00 16.40 0.00 20 0.00 16.40 0.00 24 0.00 16.40 0.00 0柱荷载: 柱号荷载类型荷载值荷载参数1 荷载参数2梁荷载: 连续数荷载个数荷载类型荷载值1 荷载参数1 荷载值2 荷载参数2--- 活荷载标准值作用下的节点位移(mm) ---节点号. X向位移 Y向位移1 -2.1 0.12 -2.0 7.03 -1.5 13.04 -0.8 16.85 -0.4 17.96 0.0 18.27 0.4 17.98 0.8 16.89 1.5 13.010 2.0 7.011 2.1 0.112 1.7 0.113 1.7 3.614 1.6 7.015 1.5 10.216 1.2 13.117 1.0 15.118 0.7 16.819 0.3 17.820 0.0 18.321 -0.3 17.822 -0.7 16.823 -1.0 15.124 -1.2 13.125 -1.5 10.226 -1.6 7.027 -1.7 3.628 -1.7 0.1风荷载计算...---- 左风荷载标准值作用 ----节点荷载: 节点号水平力垂直力柱荷载: 柱号荷载类型荷载值荷载参数1 荷载参数21 1 2.68 0.002 1 1.68 0.00 13 1 2.68 0.00 54 1 1.68 0.00 0梁荷载: 连续数荷载个数荷载类型荷载值1 荷载参数1 荷载值2 荷载参数2--- 节点侧向(水平向)位移(mm) ---节点号δx 节点号δx 节点号δx 节点号δx( 1) 6.7 ( 2) 6.7 ( 3) 6.7 ( 4) 6.7( 5) 6.7 ( 6) 6.7 ( 7) 6.6 ( 8) 6.6( 9) 6.6 ( 10) 6.6 ( 11) 6.6 ( 12) 6.7( 13) 6.7 ( 14) 6.7 ( 15) 6.7 ( 16) 6.7( 17) 6.7 ( 18) 6.7 ( 19) 6.6 ( 20) 6.6( 21) 6.6 ( 22) 6.6 ( 23) 6.6 ( 24) 6.6( 25) 6.6 ( 26) 6.7 ( 27) 6.7 ( 28) 6.7( 29) 0.0 ( 30) 0.0--- 柱内力 ---柱号 M N V M N V1 57.33 -0.20 17.60 0.00 0.20 -1.522 52.54 0.20 13.80 0.00 -0.20 -3.723 0.00 0.26 0.00 0.00 -0.26 0.004 0.00 0.58 0.00 0.00 -0.58 0.005 0.00 0.91 0.00 0.00 -0.91 0.006 0.00 1.24 0.00 0.00 -1.24 0.007 0.00 1.24 0.00 0.00 -1.24 0.008 0.00 1.56 0.00 0.00 -1.56 0.009 0.00 1.56 0.00 0.00 -1.56 0.0010 0.00 1.89 0.00 0.00 -1.89 0.0011 0.00 2.22 0.00 0.00 -2.22 0.0012 0.00 2.54 0.00 0.00 -2.54 0.0013 0.00 0.00 1.61 0.00 0.00 1.6114 0.00 1.61 0.00 0.00 -1.61 0.0015 0.00 -0.26 0.00 0.00 0.26 0.0016 0.00 0.26 0.00 0.00 -0.26 0.0017 0.00 1.28 0.00 0.00 -1.28 0.0018 0.00 0.00 0.00 0.00 0.00 0.0019 0.00 1.28 0.00 0.00 -1.28 0.0020 0.00 -0.26 0.00 0.00 0.26 0.0021 0.00 0.26 0.00 0.00 -0.26 0.0022 0.00 0.95 0.00 0.00 -0.95 0.0023 0.00 0.00 0.00 0.00 0.00 0.0024 0.00 0.95 0.00 0.00 -0.95 0.0025 0.00 -0.26 0.00 0.00 0.26 0.0026 0.00 0.26 0.00 0.00 -0.26 0.0027 0.00 0.63 0.00 0.00 -0.63 0.0028 0.00 0.00 0.00 0.00 0.00 0.0029 0.00 0.63 0.00 0.00 -0.63 0.0030 0.00 -0.26 0.00 0.00 0.26 0.0031 0.00 0.00 0.00 0.00 0.00 0.0032 0.00 0.26 0.00 0.00 -0.26 0.0033 0.00 0.30 0.00 0.00 -0.30 0.0034 0.00 0.00 0.00 0.00 0.00 0.0035 0.00 0.30 0.00 0.00 -0.30 0.0036 0.00 -0.26 0.00 0.00 0.26 0.0037 0.00 0.00 0.00 0.00 0.00 0.0038 0.00 0.26 0.00 0.00 -0.26 0.0039 0.00 -0.03 0.00 0.00 0.03 0.0040 0.00 0.00 0.00 0.00 0.00 0.0041 0.00 -0.03 0.00 0.00 0.03 0.0042 0.00 -0.26 0.00 0.00 0.26 0.0043 0.00 0.26 0.00 0.00 -0.26 0.0044 0.00 -0.35 0.00 0.00 0.35 0.0045 0.00 0.00 0.00 0.00 0.00 0.0046 0.00 -0.35 0.00 0.00 0.35 0.0047 0.00 -0.26 0.00 0.00 0.26 0.0048 0.00 0.26 0.00 0.00 -0.26 0.0049 0.00 -0.68 0.00 0.00 0.68 0.0050 0.00 0.00 0.00 0.00 0.00 0.0051 0.00 -0.68 0.00 0.00 0.68 0.0052 0.00 -0.26 0.00 0.00 0.26 0.0053 0.00 0.26 0.00 0.00 -0.26 0.0055 0.00 -1.01 0.00 0.00 1.01 0.00--- 梁内力 ---梁号 M N V M N V---- 右风荷载标准值作用 ----节点荷载: 节点号水平力垂直力柱荷载: 柱号荷载类型荷载值荷载参数1 荷载参数21 1 -1.68 0.002 1 -2.68 0.00 13 1 -1.68 0.00 54 1 -2.68 0.00 0梁荷载: 连续数荷载个数荷载类型荷载值1 荷载参数1 荷载值2 荷载参数2--- 节点侧向(水平向)位移(mm) ---节点号δx 节点号δx 节点号δx 节点号δx( 1) -6.6 ( 2) -6.6 ( 3) -6.6 ( 4) -6.6( 5) -6.6 ( 6) -6.7 ( 7) -6.7 ( 8) -6.7( 9) -6.7 ( 10) -6.7 ( 11) -6.7 ( 12) -6.7( 13) -6.6 ( 14) -6.6 ( 15) -6.6 ( 16) -6.6( 17) -6.6 ( 18) -6.6 ( 19) -6.6 ( 20) -6.6( 21) -6.6 ( 22) -6.6 ( 23) -6.6 ( 24) -6.7( 25) -6.7 ( 26) -6.7 ( 27) -6.7 ( 28) -6.7( 29) 0.0 ( 30) 0.0--- 柱内力 ---柱号 M N V M N V1 -52.50 0.20 -13.78 0.00 -0.20 3.722 -57.32 -0.20 -17.60 0.00 0.20 1.513 0.00 2.55 0.00 0.00 -2.55 0.004 0.00 2.23 0.00 0.00 -2.23 0.005 0.00 1.90 0.00 0.00 -1.90 0.006 0.00 1.57 0.00 0.00 -1.57 0.008 0.00 1.25 0.00 0.00 -1.25 0.009 0.00 1.24 0.00 0.00 -1.24 0.0010 0.00 0.92 0.00 0.00 -0.92 0.0011 0.00 0.59 0.00 0.00 -0.59 0.0012 0.00 0.27 0.00 0.00 -0.27 0.0013 0.00 0.00 -1.01 0.00 0.00 -1.0114 0.00 -1.01 0.00 0.00 1.01 0.0015 0.00 0.26 0.00 0.00 -0.26 0.0016 0.00 -0.26 0.00 0.00 0.26 0.0017 0.00 -0.68 0.00 0.00 0.68 0.0018 0.00 0.00 0.00 0.00 0.00 0.0019 0.00 -0.68 0.00 0.00 0.68 0.0020 0.00 0.26 0.00 0.00 -0.26 0.0021 0.00 -0.26 0.00 0.00 0.26 0.0022 0.00 -0.35 0.00 0.00 0.35 0.0023 0.00 0.00 0.00 0.00 0.00 0.0024 0.00 -0.35 0.00 0.00 0.35 0.0025 0.00 0.26 0.00 0.00 -0.26 0.0026 0.00 -0.26 0.00 0.00 0.26 0.0027 0.00 -0.02 0.00 0.00 0.02 0.0028 0.00 0.00 0.00 0.00 0.00 0.0029 0.00 -0.03 0.00 0.00 0.03 0.0030 0.00 0.26 0.00 0.00 -0.26 0.0031 0.00 0.00 0.00 0.00 0.00 0.0032 0.00 -0.26 0.00 0.00 0.26 0.0033 0.00 0.30 0.00 0.00 -0.30 0.0034 0.00 0.00 0.00 0.00 0.00 0.0035 0.00 0.30 0.00 0.00 -0.30 0.0036 0.00 0.26 0.00 0.00 -0.26 0.0037 0.00 0.00 0.00 0.00 0.00 0.0038 0.00 -0.26 0.00 0.00 0.26 0.0039 0.00 0.63 0.00 0.00 -0.63 0.0040 0.00 0.00 0.00 0.00 0.00 0.0041 0.00 0.63 0.00 0.00 -0.63 0.0042 0.00 0.26 0.00 0.00 -0.26 0.0043 0.00 -0.26 0.00 0.00 0.26 0.0044 0.00 0.96 0.00 0.00 -0.96 0.0045 0.00 0.00 0.00 0.00 0.00 0.0046 0.00 0.95 0.00 0.00 -0.95 0.0047 0.00 0.26 0.00 0.00 -0.26 0.0048 0.00 -0.26 0.00 0.00 0.26 0.0049 0.00 1.28 0.00 0.00 -1.28 0.0050 0.00 0.00 0.00 0.00 0.00 0.0052 0.00 0.26 0.00 0.00 -0.26 0.0053 0.00 -0.26 0.00 0.00 0.26 0.0054 0.00 0.00 -1.61 0.00 0.00 -1.6155 0.00 1.61 0.00 0.00 -1.61 0.00--- 梁内力 ---梁号 M N V M N V地震计算...----- 左震动标准值作用计算结果-----地震力计算质量集中信息:质量集中节点号:1 2 3 4 5 67 8 9 10 11 1213 14 15 16 17 1819 20 21 22 23 2425 26 27 28质点重量:4.818 2.9855.660 2.875 2.552 5.440 2.552 2.875 5.660 2.985 4.818 0.219 0.484 0.354 0.484 48.054 0.484 0.354 0.568 32.254 0.568 0.354 0.484 48.054 0.484 0.354 0.484 0.219水平地震标准值作用底层剪力: 8.833底层最小地震剪力(抗震规范5.2.5条): 2.840各质点地震力调整系数: 1.000地震力调整后剪重比: 0.050*** 第 1振型结构自振周期(已乘周期折减系数,单位:秒): 0.451特征向量:0.991 0.995 0.998 0.999 1.000 1.0001.000 0.999 0.998 0.995 0.991 0.998 0.998 0.998 0.998 0.999 0.999 0.999 0.999 0.999 0.999 0.999 0.999 0.999 0.998 0.998 0.998 0.998各质点的水平地震力(kN):0.238 0.148 0.282 0.143 0.127 0.271 0.127 0.143 0.282 0.148 0.238 0.011 0.024 0.018 0.024 2.393 0.024 0.018 0.028 1.606 0.028 0.018 0.024 2.393 0.024 0.018 0.024 0.011--- 节点侧向(水平向)位移(mm) ---节点号δx 节点号δx 节点号δx 节点号δx ( 1) 3.9 ( 2) 3.9 ( 3) 3.9 ( 4) 3.9 ( 5) 3.9 ( 6) 3.9 ( 7) 3.9 ( 8) 3.9 ( 9) 3.9 ( 10) 3.9 ( 11) 3.9 ( 12) 3.9 ( 13) 3.9 ( 14) 3.9 ( 15) 3.9 ( 16) 3.9 ( 17) 3.9 ( 18) 3.9 ( 19) 3.9 ( 20) 3.9 ( 21) 3.9 ( 22) 3.9 ( 23) 3.9 ( 24) 3.9 ( 25) 3.9 ( 26) 3.9 ( 27) 3.9 ( 28) 3.9 ( 29) 0.0 ( 30) 0.0*** 第 2振型结构自振周期(已乘周期折减系数,单位:秒): 0.028特征向量:0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 -1.000 -0.999 -0.995 -0.990 -0.982 -0.739 -0.493 -0.247 0.000 0.247 0.493 0.739 0.982 0.990 0.995 0.999 1.000各质点的水平地震力(kN):0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000--- 节点侧向(水平向)位移(mm) ---节点号δx 节点号δx 节点号δx 节点号δx ( 1) 0.0 ( 2) 0.0 ( 3) 0.0 ( 4) 0.0 ( 5) 0.0 ( 6) 0.0 ( 7) 0.0 ( 8) 0.0 ( 9) 0.0 ( 10) 0.0 ( 11) 0.0 ( 12) 0.0 ( 13) 0.0 ( 14) 0.0 ( 15) 0.0 ( 16) 0.0 ( 17) 0.0 ( 18) 0.0 ( 19) 0.0 ( 20) 0.0 ( 21) 0.0 ( 22) 0.0 ( 23) 0.0 ( 24) 0.0 ( 25) 0.0 ( 26) 0.0 ( 27) 0.0 ( 28) 0.0 ( 29) 0.0 ( 30) 0.0*** 第 3振型结构自振周期(已乘周期折减系数,单位:秒): 0.019特征向量:1.000 0.867 0.661 0.348 0.177 0.000 -0.177 -0.348 -0.661 -0.867 -1.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000各质点的水平地震力(kN):0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000--- 节点侧向(水平向)位移(mm) ---节点号δx 节点号δx 节点号δx 节点号δx ( 1) 0.0 ( 2) 0.0 ( 3) 0.0 ( 4) 0.0 ( 5) 0.0 ( 6) 0.0 ( 7) 0.0 ( 8) 0.0 ( 9) 0.0 ( 10) 0.0 ( 11) 0.0 ( 12) 0.0 ( 13) 0.0 ( 14) 0.0 ( 15) 0.0 ( 16) 0.0 ( 17) 0.0 ( 18) 0.0 ( 19) 0.0 ( 20) 0.0 ( 21) 0.0 ( 22) 0.0 ( 23) 0.0 ( 24) 0.0 ( 25) 0.0 ( 26) 0.0 ( 27) 0.0 ( 28) 0.0 ( 29) 0.0 ( 30) 0.0*** 左地震各振型叠加(SRSS)水平地震作用效应输出:--- 节点侧向(水平向)位移(mm) ---节点号δx 节点号δx 节点号δx 节点号δx ( 1) 3.9 ( 2) 3.9 ( 3) 3.9 ( 4) 3.9 ( 5) 3.9 ( 6) 3.9 ( 7) 3.9 ( 8) 3.9 ( 9) 3.9 ( 10) 3.9 ( 11) 3.9 ( 12) 3.9 ( 13) 3.9 ( 14) 3.9 ( 15) 3.9 ( 16) 3.9 ( 17) 3.9 ( 18) 3.9 ( 19) 3.9 ( 20) 3.9 ( 21) 3.9 ( 22) 3.9 ( 23) 3.9 ( 24) 3.9 ( 25) 3.9 ( 26) 3.9 ( 27) 3.9 ( 28) 3.9 ( 29) 0.0 ( 30) 0.0--- 柱内力 ---柱号 M N V M N V1 26.50 -0.52 4.42 0.00 0.52 -4.422 26.50 0.52 4.42 0.00 -0.52 -4.423 0.00 -3.76 0.00 0.00 3.76 0.004 0.00 -2.78 0.00 0.00 2.78 0.005 0.00 -1.66 0.00 0.00 1.66 0.006 0.00 -0.68 0.00 0.00 0.68 0.007 0.00 -0.55 0.00 0.00 0.55 0.008 0.00 0.55 0.00 0.00 -0.55 0.009 0.00 0.68 0.00 0.00 -0.68 0.0010 0.00 1.66 0.00 0.00 -1.66 0.0011 0.00 2.78 0.00 0.00 -2.78 0.0012 0.00 3.76 0.00 0.00 -3.76 0.0013 0.00 0.00 0.00 0.00 0.00 0.0014 0.00 0.01 0.00 0.00 -0.01 0.0015 0.00 -0.67 0.00 0.00 0.67 0.0016 0.00 0.67 0.00 0.00 -0.67 0.0017 0.00 -0.80 0.00 0.00 0.80 0.0018 0.00 0.00 0.00 0.00 0.00 0.0019 0.00 -0.78 0.00 0.00 0.78 0.0020 0.00 -0.67 0.00 0.00 0.67 0.0021 0.00 0.67 0.00 0.00 -0.67 0.0022 0.00 -1.59 0.00 0.00 1.59 0.0023 0.00 0.00 0.00 0.00 0.00 0.0024 0.00 0.80 0.00 0.00 -0.80 0.0025 0.00 -0.67 0.00 0.00 0.67 0.0026 0.00 0.67 0.00 0.00 -0.67 0.0027 0.00 -0.01 0.00 0.00 0.01 0.0028 0.00 0.00 0.00 0.00 0.00 0.0029 0.00 0.00 0.00 0.00 0.00 0.0030 0.00 -0.67 0.00 0.00 0.67 0.0031 0.00 0.00 0.00 0.00 0.00 0.0032 0.00 0.67 0.00 0.00 -0.67 0.0033 0.00 -0.80 0.00 0.00 0.80 0.0034 0.00 0.00 0.00 0.00 0.00 0.0035 0.00 0.80 0.00 0.00 -0.80 0.0036 0.00 -0.67 0.00 0.00 0.67 0.0037 0.00 0.00 0.00 0.00 0.00 0.0038 0.00 0.67 0.00 0.00 -0.67 0.0039 0.00 0.00 0.00 0.00 0.00 0.0040 0.00 0.00 0.00 0.00 0.00 0.0041 0.00 0.01 0.00 0.00 -0.01 0.0042 0.00 -0.67 0.00 0.00 0.67 0.0043 0.00 0.67 0.00 0.00 -0.67 0.0044 0.00 -0.80 0.00 0.00 0.80 0.0045 0.00 0.00 0.00 0.00 0.00 0.0046 0.00 1.60 0.00 0.00 -1.60 0.0047 0.00 -0.67 0.00 0.00 0.67 0.0048 0.00 0.67 0.00 0.00 -0.67 0.0049 0.00 0.78 0.00 0.00 -0.78 0.0050 0.00 0.00 0.00 0.00 0.00 0.0051 0.00 0.80 0.00 0.00 -0.80 0.0052 0.00 -0.67 0.00 0.00 0.67 0.0053 0.00 0.67 0.00 0.00 -0.67 0.0054 0.00 0.00 0.00 0.00 0.00 0.0055 0.00 -0.01 0.00 0.00 0.01 0.00 --- 梁内力 ---梁号 M N V M N V 振型参与质量系数:100.00%----- 右震动标准值作用计算结果-----地震力计算质量集中信息:质量集中节点号:1 2 3 4 5 67 8 9 10 11 1213 14 15 16 17 1819 20 21 22 23 2425 26 27 28质点重量:4.818 2.9855.660 2.875 2.552 5.440 2.552 2.875 5.660 2.985 4.818 0.219 0.484 0.354 0.484 48.054 0.484 0.354 0.568 32.254 0.568 0.354 0.484 48.054 0.484 0.354 0.484 0.219水平地震标准值作用底层剪力: 8.833底层最小地震剪力(抗震规范5.2.5条): 2.840各质点地震力调整系数: 1.000地震力调整后剪重比: 0.050*** 第 1振型结构自振周期(已乘周期折减系数,单位:秒): 0.451特征向量:0.991 0.995 0.998 0.999 1.000 1.0001.000 0.999 0.998 0.995 0.991 0.998 0.998 0.998 0.998 0.999 0.999 0.999 0.999 0.999 0.999 0.999 0.999 0.999 0.998 0.998 0.998 0.998各质点的水平地震力(kN):0.238 0.148 0.282 0.143 0.127 0.271 0.127 0.143 0.282 0.148 0.238 0.011 0.024 0.018 0.024 2.393 0.024 0.018 0.028 1.606 0.028 0.018 0.024 2.393 0.024 0.018 0.024 0.011--- 节点侧向(水平向)位移(mm) ---节点号δx 节点号δx 节点号δx 节点号δx ( 1) -3.9 ( 2) -3.9 ( 3) -3.9 ( 4) -3.9 ( 5) -3.9 ( 6) -3.9 ( 7) -3.9 ( 8) -3.9 ( 9) -3.9 ( 10) -3.9 ( 11) -3.9 ( 12) -3.9( 13) -3.9 ( 14) -3.9 ( 15) -3.9 ( 16) -3.9 ( 17) -3.9 ( 18) -3.9 ( 19) -3.9 ( 20) -3.9 ( 21) -3.9 ( 22) -3.9 ( 23) -3.9 ( 24) -3.9 ( 25) -3.9 ( 26) -3.9 ( 27) -3.9 ( 28) -3.9 ( 29) 0.0 ( 30) 0.0*** 第 2振型结构自振周期(已乘周期折减系数,单位:秒): 0.028特征向量:0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 -1.000 -0.999 -0.995 -0.990 -0.982 -0.739 -0.493 -0.247 0.000 0.247 0.493 0.739 0.982 0.990 0.995 0.999 1.000各质点的水平地震力(kN):0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000--- 节点侧向(水平向)位移(mm) ---节点号δx 节点号δx 节点号δx 节点号δx ( 1) 0.0 ( 2) 0.0 ( 3) 0.0 ( 4) 0.0 ( 5) 0.0 ( 6) 0.0 ( 7) 0.0 ( 8) 0.0 ( 9) 0.0 ( 10) 0.0 ( 11) 0.0 ( 12) 0.0 ( 13) 0.0 ( 14) 0.0 ( 15) 0.0 ( 16) 0.0 ( 17) 0.0 ( 18) 0.0 ( 19) 0.0 ( 20) 0.0 ( 21) 0.0 ( 22) 0.0 ( 23) 0.0 ( 24) 0.0 ( 25) 0.0 ( 26) 0.0 ( 27) 0.0 ( 28) 0.0 ( 29) 0.0 ( 30) 0.0*** 第 3振型结构自振周期(已乘周期折减系数,单位:秒): 0.019特征向量:1.000 0.867 0.661 0.348 0.177 0.000 -0.177 -0.348 -0.661 -0.867 -1.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000各质点的水平地震力(kN):0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000--- 节点侧向(水平向)位移(mm) ---节点号δx 节点号δx 节点号δx 节点号δx ( 1) 0.0 ( 2) 0.0 ( 3) 0.0 ( 4) 0.0 ( 5) 0.0 ( 6) 0.0 ( 7) 0.0 ( 8) 0.0 ( 9) 0.0 ( 10) 0.0 ( 11) 0.0 ( 12) 0.0 ( 13) 0.0 ( 14) 0.0 ( 15) 0.0 ( 16) 0.0 ( 17) 0.0 ( 18) 0.0 ( 19) 0.0 ( 20) 0.0 ( 21) 0.0 ( 22) 0.0 ( 23) 0.0 ( 24) 0.0 ( 25) 0.0 ( 26) 0.0 ( 27) 0.0 ( 28) 0.0 ( 29) 0.0 ( 30) 0.0*** 右地震各振型叠加(SRSS)水平地震作用效应输出:--- 节点侧向(水平向)位移(mm) ---节点号δx 节点号δx 节点号δx 节点号δx ( 1) -3.9 ( 2) -3.9 ( 3) -3.9 ( 4) -3.9 ( 5) -3.9 ( 6) -3.9 ( 7) -3.9 ( 8) -3.9 ( 9) -3.9 ( 10) -3.9 ( 11) -3.9 ( 12) -3.9 ( 13) -3.9 ( 14) -3.9 ( 15) -3.9 ( 16) -3.9 ( 17) -3.9 ( 18) -3.9 ( 19) -3.9 ( 20) -3.9 ( 21) -3.9 ( 22) -3.9 ( 23) -3.9 ( 24) -3.9 ( 25) -3.9 ( 26) -3.9 ( 27) -3.9 ( 28) -3.9 ( 29) 0.0 ( 30) 0.0--- 柱内力 ---柱号 M N V M N V1 -26.50 0.52 -4.42 0.00 -0.52 4.422 -26.50 -0.52 -4.42 0.00 0.52 4.423 0.00 3.76 0.00 0.00 -3.76 0.004 0.00 2.78 0.00 0.00 -2.78 0.005 0.00 1.66 0.00 0.00 -1.66 0.006 0.00 0.68 0.00 0.00 -0.68 0.007 0.00 0.55 0.00 0.00 -0.55 0.008 0.00 -0.55 0.00 0.00 0.55 0.009 0.00 -0.68 0.00 0.00 0.68 0.0010 0.00 -1.66 0.00 0.00 1.66 0.0011 0.00 -2.78 0.00 0.00 2.78 0.0012 0.00 -3.76 0.00 0.00 3.76 0.0013 0.00 0.00 0.00 0.00 0.00 0.0014 0.00 -0.01 0.00 0.00 0.01 0.0015 0.00 0.67 0.00 0.00 -0.67 0.0016 0.00 -0.67 0.00 0.00 0.67 0.0017 0.00 0.80 0.00 0.00 -0.80 0.0018 0.00 0.00 0.00 0.00 0.00 0.0019 0.00 0.78 0.00 0.00 -0.78 0.0020 0.00 0.67 0.00 0.00 -0.67 0.0021 0.00 -0.67 0.00 0.00 0.67 0.0022 0.00 1.59 0.00 0.00 -1.59 0.0023 0.00 0.00 0.00 0.00 0.00 0.0024 0.00 -0.80 0.00 0.00 0.80 0.0025 0.00 0.67 0.00 0.00 -0.67 0.0026 0.00 -0.67 0.00 0.00 0.67 0.0027 0.00 0.01 0.00 0.00 -0.01 0.0028 0.00 0.00 0.00 0.00 0.00 0.0029 0.00 0.00 0.00 0.00 0.00 0.0030 0.00 0.67 0.00 0.00 -0.67 0.0031 0.00 0.00 0.00 0.00 0.00 0.0032 0.00 -0.67 0.00 0.00 0.67 0.0033 0.00 0.80 0.00 0.00 -0.80 0.0034 0.00 0.00 0.00 0.00 0.00 0.0035 0.00 -0.80 0.00 0.00 0.80 0.0036 0.00 0.67 0.00 0.00 -0.67 0.0037 0.00 0.00 0.00 0.00 0.00 0.0038 0.00 -0.67 0.00 0.00 0.67 0.0039 0.00 0.00 0.00 0.00 0.00 0.0040 0.00 0.00 0.00 0.00 0.00 0.0041 0.00 -0.01 0.00 0.00 0.01 0.0042 0.00 0.67 0.00 0.00 -0.67 0.0043 0.00 -0.67 0.00 0.00 0.67 0.0044 0.00 0.80 0.00 0.00 -0.80 0.0045 0.00 0.00 0.00 0.00 0.00 0.0046 0.00 -1.60 0.00 0.00 1.60 0.0047 0.00 0.67 0.00 0.00 -0.67 0.0048 0.00 -0.67 0.00 0.00 0.67 0.0049 0.00 -0.78 0.00 0.00 0.78 0.0050 0.00 0.00 0.00 0.00 0.00 0.0051 0.00 -0.80 0.00 0.00 0.80 0.0052 0.00 0.67 0.00 0.00 -0.67 0.0053 0.00 -0.67 0.00 0.00 0.67 0.0054 0.00 0.00 0.00 0.00 0.00 0.0055 0.00 0.01 0.00 0.00 -0.01 0.00--- 梁内力 ---梁号 M N V M N V振型参与质量系数:100.00%荷载效应组合计算...----- 荷载效应组合及强度、稳定、配筋计算 -------------------------------------------------------------------------------------钢柱 1截面类型= 15; 布置角度= 0; 计算长度:Lx= 12.20, Ly= 6.00; 长细比:λx= 76.6,λy= 37.7构件长度= 6.00; 计算长度系数: Ux= 2.03 Uy= 1.00抗震等级: 三级截面参数: B= 400, H= 400, T1= 10, T2= 10轴压截面分类:X轴:b类, Y轴:b类构件钢号:Q345验算规范: 普钢规范GB50017-2003柱下端柱上端组合号 M N V M N V1 62.06 79.77 21.60 0.00 -69.19 0.912 65.09 66.43 22.11 0.00 -57.61 0.413 -91.71 80.34 -22.32 0.00 -69.76 8.244 -88.67 67.00 -21.82 0.00 -58.18 7.746 -15.17 66.71 -2.53 0.00 -57.89 2.537 -20.48 90.06 -3.41 0.00 -78.16 3.418 -38.36 154.08 -6.39 0.00 -143.50 6.399 -35.32 140.74 -5.89 0.00 -131.92 5.8910 -34.59 141.88 -5.76 0.00 -129.97 5.7611 -38.36 154.08 -6.39 0.00 -143.50 6.3912 -35.32 140.74 -5.89 0.00 -131.92 5.8913 -34.59 141.88 -5.76 0.00 -129.97 5.7614 -18.20 80.05 -3.03 0.00 -69.47 3.0315 -15.17 66.71 -2.53 0.00 -57.89 2.5316 -20.48 90.06 -3.41 0.00 -78.16 3.4117 29.95 79.88 11.75 0.00 -69.30 1.7618 32.99 66.54 12.25 0.00 -57.72 1.2619 -62.31 80.22 -14.61 0.00 -69.64 6.1620 -59.27 66.88 -14.10 0.00 -58.06 5.6521 9.80 153.91 8.39 0.00 -143.33 5.1222 12.83 140.56 8.89 0.00 -131.75 4.6123 -82.46 154.25 -17.97 0.00 -143.67 9.5224 -79.43 140.91 -17.46 0.00 -132.09 9.0125 9.80 153.91 8.39 0.00 -143.33 5.1226 12.83 140.56 8.89 0.00 -131.75 4.6127 -82.46 154.25 -17.97 0.00 -143.67 9.5228 -79.43 140.91 -17.46 0.00 -132.09 9.0129 29.95 79.88 11.75 0.00 -69.30 1.7630 32.99 66.54 12.25 0.00 -57.72 1.2631 -62.31 80.22 -14.61 0.00 -69.64 6.1632 -59.27 66.88 -14.10 0.00 -58.06 5.6533 62.06 79.77 21.60 0.00 -69.19 0.9134 65.09 66.43 22.11 0.00 -57.61 0.4135 -91.71 80.34 -22.32 0.00 -69.76 8.2436 -88.67 67.00 -21.82 0.00 -58.18 7.7437 47.95 131.58 19.25 0.00 -121.00 3.2638 50.99 118.24 19.75 0.00 -109.43 2.7639 -105.82 132.16 -24.68 0.00 -121.57 10.6040 -102.78 118.81 -24.17 0.00 -110.00 10.0941 47.95 131.58 19.25 0.00 -121.00 3.2642 50.99 118.24 19.75 0.00 -109.43 2.7643 -105.82 132.16 -24.68 0.00 -121.57 10.6044 -102.78 118.81 -24.17 0.00 -110.00 10.0945 62.06 79.77 21.60 0.00 -69.19 0.9146 65.09 66.43 22.11 0.00 -57.61 0.4147 -91.71 80.34 -22.32 0.00 -69.76 8.2448 -88.67 67.00 -21.82 0.00 -58.18 7.7450 19.28 66.03 3.21 0.00 -57.22 -3.2151 -61.29 112.45 -10.22 0.00 -101.87 10.2252 -56.82 93.83 -9.47 0.00 -85.01 9.4753 -61.29 112.45 -10.22 0.00 -101.87 10.2254 -56.82 93.83 -9.47 0.00 -85.01 9.4755 16.25 79.38 2.71 0.00 -68.80 -2.7156 19.28 66.03 3.21 0.00 -57.22 -3.21强度计算最大应力对应组合号: 39, M= -105.82, N= 132.16, M= 0.00, N= -121.57强度计算最大应力 (N/mm*mm) = 69.89强度计算最大应力比 = 0.225平面内稳定计算最大应力 (N/mm*mm) = 66.12平面内稳定计算最大应力比 = 0.213平面外稳定计算最大应力 (N/mm*mm) = 47.11平面外稳定计算最大应力比 = 0.152腹板容许高厚比计算对应组合号: 49, M= 16.25, N= 79.38, M= 0.00, N= -68.80GB50017腹板容许高厚比 [H0/TW] = 48.86GB50011腹板容许高厚比 [H0/TW] = 31.36翼缘容许宽厚比 [B/T] = 31.36强度计算最大应力 < f= 310.00平面内稳定计算最大应力 < f= 310.00平面外稳定计算最大应力 < f= 310.00腹板高厚比 H0/TW= 38.00 > [H0/TW]= 31.36 *****(注:高厚比超出GB50011规定,不考虑有效截面计算)翼缘宽厚比 B/T = 38.00 > [B/T]= 31.36 *****压杆,平面内长细比λ= 77. ≤ [λ]= 82压杆,平面外长细比λ= 38. ≤ [λ]= 82构件重量 (Kg)= 734.76--------------------------------------------------------------------------------钢柱 2截面类型= 15; 布置角度= 0; 计算长度:Lx= 12.20, Ly= 6.00; 长细比:λx= 76.6,λy= 37.7构件长度= 6.00; 计算长度系数: Ux= 2.03 Uy= 1.00抗震等级: 三级截面参数: B= 400, H= 400, T1= 10, T2= 10轴压截面分类:X轴:b类, Y轴:b类构件钢号:Q345验算规范: 普钢规范GB50017-2003柱下端柱上端组合号 M N V M N V1 91.76 80.34 22.35 0.00 -69.76 -8.242 88.73 67.00 21.84 0.00 -58.18 -7.733 -62.05 79.77 -21.61 0.00 -69.19 -0.924 -65.08 66.42 -22.11 0.00 -57.61 -0.425 38.36 154.08 6.39 0.00 -143.50 -6.396 35.33 140.73 5.89 0.00 -131.92 -5.897 34.59 141.88 5.77 0.00 -129.97 -5.778 18.21 80.05 3.03 0.00 -69.47 -3.039 15.17 66.71 2.53 0.00 -57.89 -2.5310 20.48 90.06 3.41 0.00 -78.16 -3.4111 38.36 154.08 6.39 0.00 -143.50 -6.3912 35.33 140.73 5.89 0.00 -131.92 -5.8913 34.59 141.88 5.77 0.00 -129.97 -5.7714 18.21 80.05 3.03 0.00 -69.47 -3.0315 15.17 66.71 2.53 0.00 -57.89 -2.5316 20.48 90.06 3.41 0.00 -78.16 -3.4117 82.50 154.25 17.98 0.00 -143.67 -9.5218 79.46 140.91 17.48 0.00 -132.09 -9.0119 -9.79 153.90 -8.39 0.00 -143.32 -5.1320 -12.82 140.56 -8.90 0.00 -131.75 -4.6221 62.34 80.22 14.62 0.00 -69.64 -6.1622 59.30 66.88 14.12 0.00 -58.06 -5.6523 -29.94 79.88 -11.75 0.00 -69.30 -1.7724 -32.98 66.54 -12.26 0.00 -57.72 -1.2625 82.50 154.25 17.98 0.00 -143.67 -9.5226 79.46 140.91 17.48 0.00 -132.09 -9.0127 -9.79 153.90 -8.39 0.00 -143.32 -5.1328 -12.82 140.56 -8.90 0.00 -131.75 -4.6229 62.34 80.22 14.62 0.00 -69.64 -6.1630 59.30 66.88 14.12 0.00 -58.06 -5.6531 -29.94 79.88 -11.75 0.00 -69.30 -1.7732 -32.98 66.54 -12.26 0.00 -57.72 -1.2633 105.87 132.15 24.70 0.00 -121.57 -10.5934 102.84 118.81 24.20 0.00 -110.00 -10.0835 -47.94 131.58 -19.25 0.00 -121.00 -3.2836 -50.97 118.24 -19.76 0.00 -109.42 -2.7737 91.76 80.34 22.35 0.00 -69.76 -8.2438 88.73 67.00 21.84 0.00 -58.18 -7.73。

8.4m桁架计算书

8.4m桁架计算书

8.4m桁架计算:荷载整理铝塑板及铝方通恒载:按0.3 kN/m2桁架节点距离1.05m,节点集中荷载0.3x5.5x1.05=1.73KN 中部考虑1KN安装集中力水平方向风载:风压基本值0.35 kN/m2按B类地面粗糙度类别33m处风压高度系数1.45水平风压0.8x0.35x1.45=0.406 kN/m2上弦最终应力应为两方向应力叠加值竖向力作用下桁架计算:水平风载作用下按两跨连梁计算:p=1.4x0.406x2.75=1.563kN/m中间支座处最大弯矩w=1.563x4.2x4.2/8=3.446kN.m 对于方钢截面80x40x5产生应力为W/M=3.446X1E06/21.23E03=162N/mm2与桁架上弦竖向力荷载应力叠加0.62x215+162=295 N/mm2已超出允许值,上弦应增设系杆改为按四跨连梁计算:中间支座处最大弯矩w=1.563x2.1x2.1x0.107=0.74kN.m对于方钢截面80x40x5产生应力为W/M=0.74X1E06/21.23E03=34.7N/mm2与桁架上弦竖向力荷载应力叠加0.62x215+34.7=168 N/mm2满足设计要求.狐梁计算:最大跨度6.7m竖向均载p=1.2x0.3x5.5=1.98KN/m,并考虑安装集中力1KN水平风载pw=0.406x5.5=2.233kN/m断面H250X200X8X12按双向受弯构件并受扭计算pkpm结果如下:-------------------------------| 简支梁设计|| || 构件:BEAM1 || 日期:2012/02/06 || 时间:09:52:16 |------------------------------------ 设计信息-----钢梁钢材:Q235梁跨度(m):6.700梁平面外计算长度(m):6.700钢梁截面:焊接组合H形截面:H*B1*B2*Tw*T1*T2=300*250*250*6*12*12容许挠度限值[υ]: l/180 = 37.222 (mm)强度计算净截面系数:1.000计算梁截面自重作用: 计算简支梁受荷方式: 竖向、水平向双向受荷荷载组合分项系数按荷载规范自动取值----- 设计依据-----《建筑结构荷载规范》(GB 50009-2001)《钢结构设计规范》(GB 50017-2003)----- 简支梁作用与验算-----1、截面特性计算A =7.6560e-003; Xc =1.2500e-001; Yc =1.5000e-001;Ix =1.3500e-004; Iy =3.1255e-005;ix =1.3279e-001; iy =6.3894e-002;W1x=9.0000e-004; W2x=9.0000e-004;W1y=2.5004e-004; W2y=2.5004e-004;2、简支梁自重作用计算梁自重荷载作用计算:简支梁自重(KN): G =4.0267e+000;自重作用折算梁上均布线荷(KN/m) p=6.0100e-001;3、梁上恒载作用荷载编号荷载类型荷载值1 荷载参数1 荷载参数2 荷载值2 竖向作用荷载:1 1 1.65 0.00 0.00 0.00水平作用荷载:4、梁上活载作用荷载编号荷载类型荷载值1 荷载参数1 荷载参数2 荷载值2 竖向作用荷载:1 4 1.00 0.00 0.00 0.00水平作用荷载:1 1 2.23 0.00 0.00 0.005、单工况荷载标准值作用支座反力(压为正,单位:KN)△恒载标准值支座反力左支座竖向反力Rdy1=7.541, 右支座反力Rdy2=7.541左支座水平反力Rdx1=0.000, 右支座反力Rdx2=0.000△活载标准值支座反力左支座竖向反力Rly1=0.999, 右支座反力Rly2=0.001左支座水平反力Rlx1=7.481, 右支座反力Rlx2=7.4816、梁上各断面内力计算结果△组合1:1.2恒+1.4活断面号: 1 2 3 4 56 7竖向弯矩(kN.m):0.000 4.636 8.425 11.371 13.47614.739 15.159竖向剪力(kN) :10.448 7.540 6.032 4.524 3.0161.507 -0.001水平弯矩(kN.m):0.000 5.360 9.745 13.156 15.59317.055 17.542水平剪力(kN) :10.473 8.727 6.982 5.236 3.4911.745 -0.000断面号:8 9 10 11 1213竖向弯矩(kN.m):14.738 13.475 11.369 8.421 4.6320.000竖向剪力(kN) :-1.509 -3.017 -4.525 -6.033 -7.542 -9.050水平弯矩(kN.m):17.055 15.593 13.156 9.745 5.3600.000水平剪力(kN) :-1.745 -3.491 -5.236 -6.982 -8.727 -10.473△组合2:1.35恒+0.7*1.4活断面号: 1 2 3 4 56 7竖向弯矩(kN.m):0.000 5.213 9.476 12.791 15.15916.580 17.053竖向剪力(kN) :11.160 8.483 6.786 5.090 3.3931.696 -0.000水平弯矩(kN.m):0.000 3.752 6.822 9.209 10.91511.938 12.279水平剪力(kN) :7.331 6.109 4.887 3.665 2.4441.222 -0.000断面号:8 9 10 11 1213竖向弯矩(kN.m):16.579 15.158 12.790 9.474 5.2110.000竖向剪力(kN) :-1.697 -3.394 -5.091 -6.787 -8.484 -10.181水平弯矩(kN.m):11.938 10.915 9.209 6.822 3.7520.000水平剪力(kN) :-1.222 -2.444 -3.665 -4.887 -6.109 -7.3317、局部稳定验算翼缘宽厚比B/T=10.17 < 容许宽厚比[B/T] =15.0腹板计算高厚比H0/Tw=46.00 < 容许高厚比[H0/Tw]=80.08、简支梁截面强度验算简支梁强度计算控制弯矩(kN.m):Mx=15.159, My=17.542; (组合:1; 控制位置:3.350m)强度计算最大应力(N/mm2):74.505 < f=215.000简支梁抗弯强度验算满足。

桁架支撑计算

桁架支撑计算

施工平台支撑验算支架搭设高度为7.4米,搭设尺寸为:立杆的纵距b=1.20m,立杆的横距l=1.20m,立杆的步距顶托下部h=1.50m, 采用2根50*100的方通。

方通下方为桁架。

1. 立杆计算:(1)荷载计算:取1 个计算单元:(1.2m*1.2m)立杆自重:7.4m*3.5kg/m=0.26kN;施工荷载取1 00kg/m 2;堆放荷载取1 00kg/m 2;水平杆作用在单根立杆上的重量为(5 道双向):2.4*5*3.5kg/m=0.42kN ;单根立杆荷载总和为:N=2*1.44+0.26+0.42=3.6kN;(2)立杆稳定性验算:2A=4.24cm2, i=1.6cm计算长度l0=uh=1.75*1.5=2.6m入=l o/i=26O/1.6=162.5, © =0.29422f=N/ ① A=3.6/(424*0.294)=28.9N/mm2v[f]=215N/mm2满足要求。

2. 方通验算:按三跨连续梁计算:用SAP 200(进行计算,结果如下:最大挠度位于1.6m处,(双方通)挠度为14mm/2=7mm<3600mm/250=14.4mm满足要求。

(2)刚度验算:弯矩图如下(kN.m):M max=3.54kN.m, W=15.52cm3;2 2f=M/W=3.54/ (2*15.52) =114N/mm2v[f]=215N/mm 2 满足要求。

(3) 支座反力:支座反力如下:3. 桁架验算:计算模型:a. Y-Z平面:内力计算结果为: 上部横杆计算结果为:F部横杆计算结果为:今.沪乜严1¥ ,OK J J |DEAO .-J aA^Jji : ns 0iL (n>Q0m( Jffijjlc 7 OCCOfMOn (SieffiDOrrj)IPb. X-Y 平面:平行于X 轴杆件计算结果为:重住応抽甲笛JI 换 r 工住 |KKl,hi.C _2_Cut I EUM I |?dir|QdfiKhftn dlZ'JjLft) m 獲察當力Shear ¥2HgiOKFldt?^KDQmMimwrMl3^JSXEOmDnirfliM^Mm i(2 dir)OQOOQ^m& 幅iCDCOmFtf-iive : i i -2 di =Ji_"c. X-Z 平面:内力计算结果为:d. Y-Z 平面内中间跨:内力计算结果为::毗.虫喚SZiZiija.IT IX |DUD*J 谄1 Jjt 価|材勺芦阳2堀』H3] ▼ |邙ngh j 凶Z * | ----- ormnoom[0 EDOODni} Jffi : Lit IM ----- octnirom pi eocra^ * XTftt;-冃日和口幣味中p '?f +N, :Mwri 亦;讥 冷:"蚀"|莖住社訪事直_ I 新 ] 卫位|KKtn C杆件计算:横梁内力计算结果为:M=7.94kN.m刚度验算:F=M/W=7.94kN.m/477cm3=16.6N/mm2<215N/mm2型钢立柱验算:支座反力为:N=102.74kN2A=64.28cm , i=8.61cm, l=1.5m入=l/i=150/8.61=17, © =0.9862 2f=N/ ① A=102.74/(0.986*642.8)=16.2N/mm2v[f]=215N/mm满足要求。

桁架承重架设计计算书

桁架承重架设计计算书

桁架承重架设计计算书桁架承重架示意图(类型一)二、计算公式荷载计算:1.静荷载包括模板自重、钢筋混凝土自重、桁架自重(×1.2);2.活荷载包括倾倒混凝土荷载标准值和施工均布荷载(×1.4)。

弯矩计算: 按简支梁受均布荷载情况计算剪力计算:挠度计算:轴心受力杆件强度验算:轴心受压构件整体稳定性计算:三、桁架梁的计算桁架简支梁的强度和挠度计算1.桁架荷载值的计算.静荷载的计算值为 q1 = 62.18kN/m.活荷载的计算值为 q2 = 16.80kN/m.桁架节点等效荷载 Fn = -39.49kN/m.桁架结构及其杆件编号示意图如下:桁架横梁计算简图2.桁架杆件轴力的计算.经过桁架内力计算得各杆件轴力大小如下:桁架杆件轴力图桁架杆件轴力最大拉力为 Fa = 105.31kN.桁架杆件轴力最大压力为 Fb = -139.62kN.3.桁架受弯杆件弯矩的计算.桁架横梁受弯杆件弯矩图桁架受弯杆件最大弯矩为M = 2.468kN.m桁架受弯构件计算强度验算= 18.095N/mm钢架横梁的计算强度小于215N/mm2,满足要求!4.挠度的计算.最大挠度考虑为简支梁均布荷载作用下的挠度桁架横梁位移图简支梁均布荷载作用下的最大挠度为 V = 0.425mm.钢架横梁的最大挠度不大于10mm,而且不大于L/400 = 1.25mm,满足要求!5.轴心受力杆件强度的计算.式中 N ——轴心拉力或轴心压力大小;A ——轴心受力杆件的净截面面积。

桁架杆件最大轴向力为139.622kN, 截面面积为14.126cm2 .轴心受力杆件计算强度 = 98.841N/mm2.计算强度小于强度设计值215N/mm2,满足要求!6.轴心受力杆件稳定性的验算.式中 N ——杆件轴心压力大小;A ——杆件的净截面面积;——受压杆件的稳定性系数。

轴心受力杆件稳定性验算结果列表-----------------------------------------------------------------------------杆件单元长细比稳定系数轴向压力kN 计算强度N/mm2-----------------------------------------------------------------------------1 37.948 0.914 0.000 --------2 37.948 0.914 105.310 --------3 37.948 0.914 -52.655 40.7704 40.046 0.907 -139.622 109.0105 37.948 0.914 0.000 --------6 40.046 0.907 83.774 --------7 37.948 0.914 -26.327 20.3858 37.948 0.914 -26.32720.3859 37.948 0.914 -39.491 30.57710 37.948 0.914 -52.655 40.77011 37.948 0.914 -52.655 40.77012 40.046 0.907 -27.925 21.80213 37.948 0.914 0.000 --------14 40.046 0.907 -27.925 21.80215 37.948 0.914 52.655 --------16 37.948 0.914 52.655 --------17 37.948 0.914 -39.491 30.57718 37.948 0.914 -52.655 40.77019 37.948 0.914 105.310 --------20 40.046 0.907 83.774 --------21 37.948 0.914 0.000 --------22 40.046 0.907 -139.622 109.00923 37.948 0.914 -26.327 20.38524 37.948 0.914 -26.327 20.38525 37.948 0.914 0.000 -------------------------------------------------------------------------------------根据杆件单元的长细比查表可得受压杆件的稳定性系数。

悬挑结构钢管桁架计算书

悬挑结构钢管桁架计算书

悬挑结构钢管桁架计算书A、计算单元的截取由于最大悬臂梁截面尺寸为400×700,取该处一榀桁架作为计算单元。

B、荷载标准值1、施工人员及设备荷载:3.0 KN/m22、新浇筑混凝土自重:24 KN/m33、每立方米混凝土中钢筋自重:楼板按1.1KN;梁按1.5KN4、模板及支架自重:1.1 KN/m25、每榀桁架自重:Φ48×3.5钢管38.4N/m;旋转扣件14.6NC、荷载及内力计算n按规范(GBJ 9-87)中公式s=r G C G C k+φ∑r Qi C Qi Q ik,取施工人员及施工设备荷I=1载为可变荷载,分项系数r Qi=1.4;其它按永久荷载考虑取分项系数r G=1.2。

计算单元三角桁架挑柱@600封口梁挑梁框架梁框架柱桁架布置示意图1、施工人员及设备荷载:1.8×0.6×3=3.24KN2、新浇筑混凝土自重:(0.4×0.7×1.8+0.3×0.7×0.2+1.5×0.2×0.2)×24=14.544KN3、每立方米混凝土中钢筋自重:1.8×0.6×0.2×1.1+(0.4×0.7×1.8+0.3×0.7×0.6)×1.5=1.183KN4、模板自重:1.8×0.6×1.1=1.188KN5、每榀桁架自重:0.0384×13.8+0.0146×30=0.968KNS=1.2×(14.544+1.183+1.188+0.968)+0.85×1.4×3.24=25.32KN计算可得R A=10.54KN,R B=9.86KN,R C=4.92KN,可得出桁架杆件最大轴力N A=10.82KN。

D、验算钢管长细比λ=L0/i=1071/15.78=67.9,小于《钢结构设计规范》规定的对主要受力构件允许长细比[λ]=150。

木桁架计算书

木桁架计算书

1. 设计任务书1.1.参赛要求(1)各参赛队应独立设计、制作模型并完成加载试验,每位参赛者只允许参加一个队。

竞赛期间不得任意换人,若有参赛队员因特殊原因退出,则缺人竞赛。

(2)每个参赛队只能提交一份正式作品。

(3)各参赛队必须在规定时间和地点参加竞赛活动,迟到或缺席者作为自动弃权处理。

1.2.方案设计与理论分析要求(1)内容包括:设计说明书和计算书。

设计说明书应包括对方案的结构选型进行说明;计算书应包括计算模型、荷载分析、内力分析、承载能力估算等。

(2)文本封面(详见附件)要求注明作品名称、参赛班级、指导老师、参赛学生姓名、学号;正文按设计说明书和计算书的顺序编排。

除封面外,其余页面均不得出现任何有关参赛班级和个人的信息,否则取消参赛资格。

(3)参赛队必须提交方案设计与理论分析文本和电子文本一份,并标明参赛班级和作品名称;同时用A4纸打印一式两份,在规定时间交到竞赛组委会,逾期作自动放弃处理。

1.3.设计制作要求(1)在结构设计大赛组委会的安排下进行,组委会提供统一的制作材料,并在规定时间和地点由参赛学生独立制作模型。

(2)模型制作材料为小木条、白乳胶、钉子等。

不得使用组委会指定以外的其它任何材料,否则,一经查实,将直接取消其参赛资格。

(3)模型为桁架结构,净跨为1m,高度不超过250 mm,宽度为200mm(一般为2榀相同的平面桁架横向连接而成),平面桁架可选择三角形、梯形或平行弦等形式。

(4)为保证加载方式与理论分析一致,试验采用两点对称集中加载(两加载点间距为300mm—400mm),故模型应配备相应的加载板,以便能按设计方式加载,并能在其上放置尺寸约为150mm×150mm的加载物。

(5)模型制作完成后,由大赛组委会统一称重备案。

1.4.加载步骤及要求(1)各参赛队按抽签顺序进行加载。

参赛队员根据事先抽签的结果安放模型,将模型放置在大赛提供的试验台座上。

(2)竖向静载试验。

参赛队员自行在模型顶部放置的加载板上施加标有不同重量的加载物,试验采用分级加载,每一级荷载的恒载时间不得小于5秒,直至模型破坏,并取破坏前一级荷载值为该模型的极限承载能力。

钢结构桁架设计计算书

钢结构桁架设计计算书

renchunmin一、设计计算资料1、 办公室平面尺寸为18m ×66m,柱距8m,跨度为32m,柱网采用封闭结合。

火灾危险性:戊类,火灾等级:二级,设计使用年限:50年。

2、 屋面采用长尺复合屋面板,板厚50mm,檩距不大于1800mm 。

檩条采用冷弯薄壁卷边槽钢C200×70×20×2、5,屋面坡度i =l/20~l/8。

3、 钢屋架简支在钢筋混凝土柱顶上,柱顶标高9、800m,柱上端设有钢筋混凝土连系梁。

上柱截面为600mm ×600mm,所用混凝土强度等级为C30,轴心抗压强度设计值f c =14、3N/mm 2。

抗风柱得柱距为6m,上端与屋架上弦用板铰连接。

4、 钢材用 Q235-B,焊条用 E43系列型。

5、 屋架采用平坡梯形屋架,无天窗,外形尺寸如下图所示。

6、 该办公楼建于苏州大生公司所属区内。

7、 屋盖荷载标准值:(l) 屋面活荷载 0、50 kN/m 2(2) 基本雪压 s 0 0、40 kN/m 2(3) 基本风压 w 0 0、45 kN/m 2(4) 复合屋面板自重 0、15 kN/m 2(5) 檩条自重 查型钢表(6) 屋架及支撑自重 0、12+0、 01l kN/m 28、 运输单元最大尺寸长度为9m,高度为0、55m 。

二、屋架几何尺寸得确定1、屋架杆件几何长度屋架得计算跨度mm L l 17700300180003000=-=-=,端部高度取mmH 15000=跨中高度为mm 1943H ,5.194220217700150020==⨯+=+=取mm L i H H 。

跨中起拱高度为60mm(L/500)。

梯形钢屋架形式与几何尺寸如图1所示。

120图1 梯形屋架形式和几何尺寸(虚线为起拱后轮廓)2、檩条、拉条、及撑杆:长尺复合屋面板可以不考虑搭接需要,檩条最大允许间距为1800mm 。

另外,屋架上弦节点处一般应设檩条。
