雨淋阀系统操作说明
DV-5雨淋阀中文说明
DV-5电启动雨淋阀安装、操作及维护手册泰科流体控制国际贸易(上海)有限公司北京办事处DV-5型膜片式雨淋阀1-1/2 in～6 in（DN40～DN200），250 psi (17.2 bar)直立安装或水平安装概述1-1/2 in～8 in（DN40～DN200）DV-5型雨淋阀是用于消防系统的膜片式阀门，可直立或水平安装。
可作为雨淋系统、预作用系统和诸如自动喷水—泡沫联用系统、双连锁系统等特殊灭火系统的“自动供水控制阀门”。
如采用适当的配管附件，DV-5型阀门动作后，也可启动火灾报警系统。
DV-5型阀门的膜片式设计，可完成外部复位操作，使雨淋系统或预作用系统的复位操作简便易行。
阀门复位时无需拆下阀门手孔盖进行手动复位阀瓣和锁定机构。
只需向膜片腔再次充压，即可使阀门复位。
DV-5型单膜片式阀门内外均涂有防腐涂料。
内防腐选用Rilsan 涂料，可使雨淋系统的水源选用海水或含盐水。
阀门外防腐（Rilsan 涂料）可使阀门适用于各类工业处理厂和室外装置的腐蚀性环境。
警告DV-5型雨淋阀必须按美国国家消防协会适用标准和本数据表及其他授权机构的规定进行安装、维护，否则将破坏本装置的完整性。
灭火系统所有者应对其灭火系统和装置的维护负责，使其处于正常操作状态。
应与安装商或制造商保持联系，以解决所出现的问题。
技术参数：认证：FM、UL、C-ULDV-5雨淋阀可以垂直或水平安装，最大工作压力为17.2bar。
材质：DV-5雨淋阀使用的Rilsan热塑性聚酰胺涂层提供了出色的防腐特性，并且当阀门处在内部或外部腐蚀环境中时，能够延长阀门的使用寿命。
当水源为海水或含盐水时，要作特殊考虑以延长阀体及配管的使用时间，当阀门动作后，建议用清水对管道进行冲洗。
建议供水水源采用清洁自来水。
阀体：Rilsan热塑性聚酰胺内外涂覆球墨铸铁，符合ASTM A536-77, Grade 65-45-12标准。
手孔盖板：Rilsan热塑性聚酰胺内外涂覆球墨铸铁，符合ASTM A536-77, Grade 65-45-12标准。
雨淋、水幕、水喷雾、预作用灭火系统操作流程图 简化
火灾发生 感烟探测器动作 差定温感探测器动作 电磁阀开启 对应控制盘按启动键 人工远程启动 雨淋阀开启 启动紧急启动球阀 机械应
急启动 配水管网充水 水力警铃动作 水力警铃动作 电动阀开启
排水阀排水 水流指示器动作 喷头喷水 实施灭火 雨淋、水幕、水喷雾、预作用灭火系统操作流程图及
辅助说明
说明：
（1）自动喷水灭火系统分为开始系统和闭式系统，开式系统如上流程图所示，有电磁阀启动；闭式系统无电磁阀，其余操作都相同。
（2）目前公司自动喷水灭火系统为“手动”控制状态，系统都已复位，但雨淋阀组上部信号蝶阀关闭，启动灭火时必须先打开上部信号蝶阀，使管路处于通路状态后，看到两个压力表有压力示数后，将电磁阀开启或人工手动开启紧急手动球阀，当看到压力腔内水喷出泄压后，听到水管内有流动水声，说明此时正喷水灭火。
ZSF型干式报警阀雨淋阀操作示意演示
空气 压力平衡
高压消防水 0.6-1.2MPa
雨淋阀工作原理
空气
开启排水孔，水和 空气排出，压力降 低，阀瓣打开。
消防水
雨淋阀开启示意图
空气侧
排水孔 消防水侧
雨淋阀排水示意图
按下复位按钮
雨淋阀膜瓣复位操作

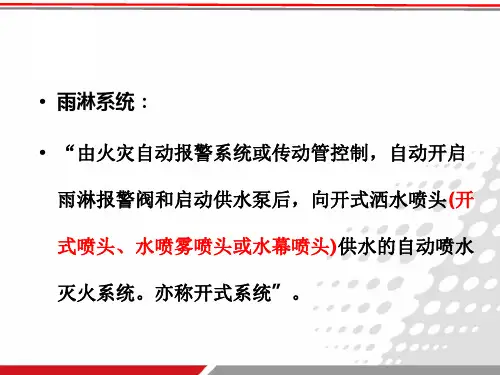

• 雨淋系统： • “由火灾自动报警系统或传动管控制，自动开启
雨淋报警阀和启动供水泵后，向开式洒灭火系统。亦称开式系统”。
复位按钮
空气侧
阀瓣挡销
供气孔
阀瓣
阀体底部排水孔
主排水孔
消防水侧
供水压力表及 警铃试验接口
雨淋阀结构示意图
空气 0.38MP
雨淋报警阀手动操作规程
隔膜式雨淋报警阀一、结构：1、阀体2、控制管路过滤器3、进水压力表4、单向阀5、加速复位球阀（常闭）6、电磁阀（常闭）7、控制腔压力表8、防复位继动器（自动泄水阀） 9、紧急手动带锁球阀（常闭）10、测试警铃球阀（常闭） 11、报警隔离球阀（常开）12、报警管路过滤器 13、压力开关 14、泄水阀（自动滴水）15、放水球阀（常闭）二、工作原理：1、雨淋阀上的隔膜室（控制腔）内地水压高低控制着隔膜的开或闭。
当控制室内的水压等于供水压力时，隔膜关闭，水不能进入系统侧；当该处的水压比供水压力低时，则隔膜被供水压力顶开，水流入系统侧，进行喷水灭火。
三、手动操作规程：1、进水端截止阀和出水端隔离蝶阀处于开启位置。
球阀（5、9、10、11、15）应处于常闭位置。
2、泵房内消防泵和稳压泵开关设为手动状态，开启1#消防泵。
使压力保持在0.4MPa —0.5MPa。
如果压力下降低于0.4MPa，同时开启2#消防泵。
3、打开紧急手动带锁球阀（9），使雨淋阀的控制腔泄压，从而打开雨淋阀。
4、复位打开加速复位球阀（5），雨淋阀很快就复位。
5、关闭1#消防泵，并把消防泵开关和稳压泵开关设为自动状态。
四、自动操作规程：1、进水端截止阀和出水端隔离蝶阀处于开启位置。
球阀（5、9、10、15）应处于常闭位置。
2、正常情况下阀门通过电信号启动：火焰探测器探测到火灾后，传递信号给控制柜，并由控制柜发出电信号，打开电磁阀（6）使控制腔泄压，由此打开雨淋阀。
火灾报警控制器发出报警时，手动时可分别通过按钮来开启6只雨淋阀进行喷淋和消防广播，自动时自动开启6只雨淋阀和消防广播。
3、复位：关闭电磁阀（6）雨淋阀关闭的时间将需要2分钟，此时打开加速复位球阀（5），雨淋阀很快就复位。
然后将各阀门置于准备工作状态。
五、定期检查和维修：1、每天应检查一次泄水阀，看其是否漏水，在雨淋阀开启时，压力高于0.14MPa 时，它将关闭，当雨淋报警阀发生泄漏时，由于压力低，泄水阀不会关闭，水将从泄水阀中滴漏出去，从而防止水进入系统侧。
雨淋阀使用说明书
Z S F M型隔膜式雨淋阀使用说明书ZSFM型雨淋阀ZSFM型雨淋阀采用隔膜止回的原理，在隔膜的两面通道的管路压力基本平衡时，隔膜处于关闭状态，当供水系统压力大于管网喷水系统管路压力时，隔膜能自动打开的一种单向止回阀，可和其它部件组成多种雨淋报警灭火系统，适用于医院、宾馆、商场、工厂、机场、娱乐场、图书馆、体育场、会展中心等自动喷水灭火系统。
1.主要技术参数，外形连接尺寸：额定工作压力： 1.2～1.6MPa密封试验压力： 2.4～3.2MPa供水压力范围：0.14～1.6MPa管网气压范围：0.3～0.5MPa（干式系统）报警性能：DN100、150 15s内报警DN200 60s内报警报警口压力：≥0.05MPa产品标准号：GB5135.5～2003《自动喷水灭火系统第5部雨淋阀》法兰标准：GB/T9113.3凸面平法兰1.6MPa级主要外形和连接尺寸：DN 法兰外径D法兰螺孔中心D0阀体高度H螺孔直径z-d适用螺柱宽B 长A 高L1 8—18 M16×80 450 650 6006 8—22 M20×85 500 760 680 2 12—22 M20×95 650 800 7802.主要结构和工作原理：ZSFM型雨淋阀由体、盖、隔膜等零件和管路附件、防复位器、电磁阀、压力开关和水力警铃等部件组成，隔膜关闭时、将阀体隔成上、下两个部份，上部连接自动喷水灭火系统管网，下部与供水系统管网相接、盖与隔膜在密封后形成一个有控制压力的内腔，有管路和阀体上部供水管路相连接，当内腔压力与供水管路压力基本平衡时，隔膜处于密封状态（即伺应状态），此时，供水系统无法向管网供水，当隔膜控制室内压力下降时，隔膜自动打开供水。
3.ZSFM型雨淋阀有以下两种性能特点：1)在自动喷水灭火管网上安装开式喷头，平时管网无水，由隔膜将供水系统隔住，一旦隔膜打开，整个保护区的开式喷头同时喷水扑灭火灾，适用于易燃、易爆的堆栈和仓库。
雨淋阀操作说明
雨淋阀的操作说明
一、投入操作步骤：
第一步：关闭系统的主供水控制阀
第二步：关闭隔膜室的供水阀
第三步：打开雨淋阀的排水阀和系统上的全部辅助排水阀。
第四步：排完水后，关闭试验阀和全部辅助排水阀，只留下雨淋阀的排水阀仍然打开着。
第五步：推入自动滴水球阀的推杆，以便检查是否已排净了水。
第六步：打开报警控制阀。
第七步：检查紧急手动操作阀并将其手把转到关闭位置。
第八步：从外部按住复位按钮，听到“砰“的一声，雨淋阀复位。
第九步：若控制管路太脏；清洗隔膜室供水管上的过滤器。
第十步：按下控制中心控制柜中的：“复位”按钮将电子探测系统“复位”。
同时释放电磁阀，使它闭合。
第十一步：打开隔膜室的供水阀。
供水压力表和隔膜室的压力表
的指示应相同。
第十二步：部分打开主供水控制阀。
如果有水从自动滴水球阀（流出，则立即关闭主控水控制阀。
漏水的原因可能是1）阀瓣未复位或未完全锁住，2）阀瓣密封件损坏，修好后仍要重复此步操作。
第十三步：当从排水阀流出水时，则关闭它，然后全部打开主供水控制阀。
第十四步：将报警管路上的控制阀置在开的位置上，至此系统进
入了伺应状态。
二、停用操作的步骤：
第一步：关闭主供水控制阀；
第二步：打开雨淋阀的排水阀和系统上的其它辅助排水阀。
第三步：关闭隔膜室的供水阀；
第四步：此时即可进行维护保养工作。
《雨淋报警阀说明》
雨淋报警阀的操作规程一：雨淋报警阀的结构组成ZSFG型雨淋阀组主要由水源控制阀(蝶阀)、雨淋阀、手动应急装置、自动滴水阀、排水球阀、供水侧压力表、控制腔压力表等组成。
雨淋阀结构原理图注：信号蝶阀（1）为防止火灾误报造成的损失一般处于关闭状态，火灾发生时由专人启动该信号阀。
二：雨淋报警阀工作原理三：雨淋报警阀的维护与保养1.维护与保养1)阀瓣密封件的清洗或更换：用不含腐蚀的洗涤剂清洗橡胶密封件，如发现密封件已经磨损应给予更换。
2)阀座的清洗和更换：必须对阀座进行清洗，并检查是否损坏，如发现有裂纹、划伤或压坑，损坏不严重的可用细研磨沙修复，损坏严重的应给予更换。
3)检查其他配套阀门是否泄漏或损坏，应对其修复或更换。
4)应保持配套过滤器清洁，经常对过滤器进行清洗。
5)对已动作过的雨淋阀应检查复位杆是否变形或松动，复位轴中的销子是否弯曲或损坏，"O"型密封圈是否损坏，如损坏应给予更换。
6)每年应检查一次密封件和阀座，清除污物，如有划伤用细砂纸打磨光滑，如有破损用备件更换，同时清洗过滤器。
7)确认信号蝶阀（1）处于关闭状态确认信号蝶阀（2）处于开启状态打开排水阀观察水流是否稳定水流不稳定疏通堵塞的供水管路水流稳定排水试验成功关闭排水阀8)报警试验：9）雨淋报警阀检修时间2. 常见的问题及处理方法1、说明雨淋阀是雨淋系统和预作用系统中用于控制水流和起报警作用的装置。
即在出现火灾时控制系统才使隔膜打开，让水流入系统管网内进行灭火，并使水力警铃报警。
雨淋阀上的隔膜室(控制腔)内的水压高低控制着隔膜的开或闭。
当控制室内的水压等于供水压力时，隔膜关闭，水不能进入系统侧；当该处的水压比供水压力低时，则隔膜被供水压力顶开，水流入系统侧，进行喷水灭火。
隔膜室(控制腔)内的压力，由装在保护区内的探测系统来控制，这个探测系统同时也就是雨淋阀隔膜的驱动系统，此系统分为电动控制、气动控制或液压控制。
雨淋报警系统在系统侧管网上都装开式喷头并由雨淋阀供水。
雨淋阀操作说明范文
雨淋阀操作说明范文雨淋阀是一种常用的消防设备，用于自动灭火防护系统中的雨淋系统。
它通过控制水流的开闭来实现自动喷水灭火的功能。
以下是雨淋阀的操作说明。
一、准备工作1.首先确定雨淋阀所在区域是否有足够的水源供应，确保能够提供足够的水压和流量。
2.确认雨淋阀的安装位置和连接管道的布置是否正确，确保与其他设备和管道之间的连接正确无误。
3.检查雨淋阀的外观和密封性能是否完好，确认无任何破损和泄漏。
4.查看雨淋阀的控制器是否接通电源，并确保电源电压符合要求。
二、操作步骤1.打开阀门：将雨淋阀的手动开关旋转到打开的位置，顺时针旋转直至阀门完全打开。
打开阀门后，水流将顺利通过阀门进入喷头管道，准备进行喷水灭火。
2.关闭阀门：当需要关闭雨淋阀时，将手动开关逆时针旋转直至阀门完全关闭。
此时，水流将被截断，喷水灭火的过程结束。
3.自动控制：许多雨淋阀都配备了自动控制功能。
可以通过控制器上的设置参数来指定喷水灭火的条件和模式。
比如，设置温度或烟雾传感器的触发温度或阈值，当达到设定值时自动启动雨淋系统。
4.定期维护：为了确保雨淋阀的正常运行，需要进行定期的维护保养。
包括检查阀门的密封性能、清洗阀门内部的杂质、检查控制器的电源和电缆连接是否稳固等。
三、注意事项1.在开启或关闭阀门时，应保持缓慢、平稳的手动旋转，避免猛力造成设备损坏或漏水。
2.在进行自动灭火操作前，务必确保喷头和管道等设备是否可靠连接，以免发生水流泄漏或喷头堵塞的情况。
3.对于带有自动控制功能的雨淋阀，需要定期检查电源和控制器的工作状态，确保其正常运行。
4.在使用过程中，要注意阀门是否正常开闭，防止由于阀门故障导致无法进行喷水灭火。
5.定期维护雨淋阀，清洗阀门内部的杂质和污秽物，保证阀门的正常工作。
综上所述，雨淋阀的操作说明包括准备工作、打开阀门、关闭阀门、自动控制和定期维护等内容。
操作人员应了解并掌握这些操作步骤，并注意事项，以确保雨淋阀的正常运行，提高灭火效果，保证消防系统的可靠性和安全性。
雨淋阀应急操作说明
一、雨淋阀应急操作说明
1、确认发电电动机火情；
2、确认发电电动机无电压；
3、检查发电电动机消防雨淋阀压力腔压力表④供水压力正常；
4、检查所有阀门是否在工作状态；
5、打开发电电动机消防雨淋阀出水阀②；
6、打开发电电动机消防雨淋阀手动紧急手动站手动开启阀③；
7、检查发电电动机消防水喷雾系统已启动；
二、雨淋阀复位操作说明
1、关闭雨淋阀供水阀⑥；
2、打开发电电动机消防雨淋阀出水口排水阀①，将雨淋阀内的水排净，然后关闭；
3、关闭手动开启阀③和关闭发电电动机消防雨淋阀出水阀②；
4、打开手动复位阀⑤，发电电动机消防雨淋阀压力腔压力表④压力正常后，关闭手动复位阀⑤，打开雨淋阀供水阀⑥；
5、恢复控制回路供水压力后，消防雨淋阀自动关闭；
6、确认各阀门恢复到正常工作状态；。
1.雨淋阀使用说明书(黄新民)
雨淋系统主要由雨淋阀、自动启动控制系统、管网、开式喷头及供水系 统等组成的自动喷水灭火系统。适用于火灾危险性大、可燃物多、发热量大、 燃烧猛烈蔓延迅速的易燃易爆场所，且要求环境温度不低于 40℃。如：酒精 类溶剂制品厂、喷雾操作易燃液体的场所，化纤类物品的仓库及舞台的葡萄 架等。
ZSFG－250 2.04 3.40 5.44 8.16 10.88 13.60 17.00 20.40 23.80 26.52 29.92 32.64 36.04 39.44 43.52 46.24
（2）干式控制 是在整个防护区内容易感受温升的地方通过 DN15 或 DN20 的镀锌水管设置 一些闭式喷头，并通过一水气开关与雨淋阀隔膜室的出水口相连接。系统处 于伺应状态时，控制管路内充以 0.1-0.15MPa 气压，使隔膜室内的水压与系 统供水水压相等，转臂即可将阀瓣组件紧锁于阀座面，保证密封。当防护区 内发生火灾，使一个以上的喷头开启时，就会引起控制管路内的气压降低， 水气开关打开使隔膜室内的水压降低，通过活塞及顶杆作用于转臂的力减 小，阀瓣组件因此脱扣，系统供水将阀瓣组件打开，开式喷头喷水灭火。 (3)电气远程控制
自动喷水灭火系统 雨淋报警阀
使 用 说 明 书
福建省三鲸消防器材有限公司
厂址：福建省南安市美林工业区李东工业区 电话：0595-86281988 86282988 传真：0595-86280988 邮编：362300
自动喷水系统系统雨淋报警阀 使用说明
图 1 雨淋报警阀
一、 产品简介及适用范围：
本公司生产的 ZSFG 雨淋报警阀最大工作压力为 1.6Mpa，阀体阀质为 球墨铸铁（QT400-18）,具有防复位功能及体及复位装置。
开启雨淋阀操作说明
开启雨淋阀操作说明开启雨淋阀操作说明一、产品概述雨淋阀是一种用于控制火灾自动喷雾系统的重要设备，通过开启雨淋阀，可实现喷淋系统的自动启动，保护火灾现场及周边环境安全。
二、操作前准备1、确保操作人员具备相应的操作资质和技能，了解雨淋阀的工作原理和操作步骤。
2、确认雨淋阀所在位置，并清除周围障碍物，确保操作空间畅通。
3、检查雨淋阀的供电和气压装置是否正常工作，以确保操作的顺利进行。
三、操作步骤1、打开阀门控制室门，并进入阀门控制室。
2、找到雨淋阀位置，并确认其标识和型号信息。
3、确保雨淋阀切换开关处于关闭状态。
4、将安全帽、安全眼镜等个人防护装备穿戴好。
5、使用工具（如扳手）打开雨淋阀的操作盖板。
6、检查雨淋阀的阀门和密封件是否完好，如有损坏应及时更换。
7、确认雨淋阀的供电装置已经接通，气压装置正常工作。
8、将雨淋阀的切换开关调至开启状态，此时喷淋系统将开始工作。
9、关闭雨淋阀的操作盖板，并确保其牢固固定。
10、关闭阀门控制室门，离开现场。
四、注意事项1、操作人员在操作过程中要戴好个人防护装备，确保自身安全。
2、操作人员应按规定的操作步骤进行操作，不得随意更改操作顺序或强行操作。
3、在操作过程中，如发现雨淋阀存在异常情况（如漏水、无法正常开启等），应及时停止操作，并报告相关人员进行处理。
4、操作完成后，要及时清理现场，确保阀门控制室和周围环境整洁。
五、附件本文档不涉及附件。
六、法律名词及注释1、阀门控制室门：指阀门控制室入口处的门。
2、切换开关：指雨淋阀上的开关，用于控制阀门的开启和关闭。
3、气压装置：指用于为雨淋阀提供动力的气压装置。
雨淋阀组手动操作
雨淋阀组手动操作
1、明确使用部位
2、查看雨淋阀进水总阀门是否开启、上下蝶阀是否在开启状态
3、按下就地控制箱上的手动启动按钮或开启雨淋阀上的手动启动阀
无火灾情况下请勿操作
泡沫灭火装置手动操作
1、明确使用部位
2、查看泡沫雨淋阀进水总阀门是否开启、上下蝶阀是否在开启状态
3、按下泡沫就地控制箱上的手动启动按钮或开启泡沫雨淋阀上的手动启动阀
无火灾情况下请勿操作
二氧化碳手动操作
1、明确使用部位
2、打开气体灭火手动控制箱，按下手动按钮手喷，着火区域火灾扑灭后按止喷。
无火灾情况下请勿操作
烟烙尽手动操作
1、明确使用部位
2、打开气体灭火手动控制箱，按下手动按钮手喷，着火区
域火灾扑灭后按止喷。
3、在气体灭火手动控制箱无法启动的情况下，在烟烙尽储瓶间找到对应瓶头阀与选择阀扳下手动启动杆，气体开始喷放。
无火灾情况下请勿操作
防火卷帘手动操作
1、防火卷帘手动操作按钮分别控制上升、停止和下降，向上箭头控制卷帘上升、向下箭头控制卷帘下降。
通风轴流风机手动操作
通风轴流风机控制装置按红色按钮开启，黑色按钮关闭。
雨淋阀维护操作手册
84 雨淋阀维护操作手册 概述雨淋阀通常用于火灾探测系统接收到火警信号，中控系统发出控制信号后，要求喷淋系统能够以最快速度进入大面积喷淋状态的灭火设备。
注:文中所有长柄状手柄的开关状态都是手柄与管道同向为通，与管道垂直为关。
维护周期:一月一次。
配备工具:汗衫布若干，水桶一只，刷子一把，专用冲洗管一根。
新建路系统操作程序机电领班通知监控中心，报告本次作业的项目名称及作业地点。
监控中心确认后，方可进行作业。
——特殊情况，作业改期。
将浦东浦西两个工作井内消防泵房中的水喷淋泵开关调至手动。
将浦东浦西两个工作井内消防泵房中的泡沫泵开关调至手动。
进场开始作业。
中控室留人进行主机操作。
呼叫中控将施工侧道路交通灯转红灯。
打开箱门检查设备状况。
检查个压力表示数应正常。
上腔压力表和泄放水管压力表应为0；控制腔压力表为~1；下腔压力表为~1；泡沫压力表为~。
单位:mpa观察阀体检应无漏水漏泡沫。
.5.2.1手伸到阀体后部摸滴水阀应无水流出。
.5.2.2逆时针打开泡沫泄放阀，检查泡沫电磁阀应无泄漏。
检查完设备后对设备进行清洁养护。
用消火栓箱内的专用冲洗管，刷子对阀体非电器部分进行冲洗清扫。
汗衫布浸湿后挤干至不滴水状态，擦拭各个电磁阀及继电器。
检查压力继电器的上传信号。
逆时针打开压力继电器测试阀，对讲机呼中控主机操作员看主机上应有此雨淋阀模块的压力上传信号。
检查警铃。
压力继电器测试阀打开的状态下逆时针打开警铃控制阀，测试警铃应能听到铃声。
现场准备动作。
顺时针转动上蝶阀轮盘，关闭上蝶阀。
顺时针转动泡沫阀把手，关闭泡沫阀。
逆时针转动泄放水管阀把手，打开泄放水管阀。
顺时针转动下蝶阀轮盘，关小下蝶阀，使出来的水流不至于太大而损坏阀体。
检查雨淋阀应能正常运作。
逆时针转动手动紧急阀把手打开手动紧急阀，启动雨淋阀，观察泄水口应有水排出。
顺时针转动关闭手动紧急阀。
现场人员就地点动EASYLOCK关停雨淋阀，按1-2秒放开，反复几次。
雨淋阀应急操作方法
雨淋阀应急操作方法
1. 在雨淋阀应急操作之前，确保自身的安全，例如戴上防护设备，确保没有任何可能导致意外伤害的因素存在。
2. 快速找到雨淋阀，它通常位于一个明显的位置，比如在墙上或天花板上。
3. 找到并接近阀门，确保你知道如何正确操作它。
通常，雨淋阀具有一个手柄，可以将其扭动或旋转以打开或关闭。
4. 在应急情况下，要尽快关闭雨淋阀以停止喷洒水。
5. 使用手握住阀门手柄，并根据顺时针或逆时针旋转的方式来关闭阀门。
确保你能够将其完全关闭，以停止水流。
6. 关闭雨淋阀后，可以考虑采取其他适当的应急措施，比如寻找安全的避难地点或联系相关人员报告情况。
请注意，以上提供的方法仅为一般性参考，实际应急操作可能因具体情况而有所不同。
在应急情况下，建议尽快联系有关人员或专业机构以获取准确的操作指导。
隔膜式雨淋阀调试操作可视化流程图(更新版)
1.关闭进水端信号蝶阀
2.打开隔膜控制阀
3.打开排水阀、警铃阀；将
系统余水排空
4.关闭紧急启动阀、试警
铃球阀
5.打开复位球阀；同时关
闭出水端信号蝶阀
6.通知中控室复位主机
，并确认电磁阀已关闭
7.缓慢打开进水端信号
蝶阀
8.进水端和隔膜腔表值相
同，将供水阀完全打开
9.关闭排水阀
6.警铃和压力开关动作
发出报警声和反馈信号；
7.联系中控室是否已收
到压力开关的反馈信号；
8.确认收到信号后关闭试
警铃阀，
9.警铃停止报警后，打开
警铃阀；
10.打开排水阀排空余水 后关闭；
11.打开出水端信号 蝶阀；
12.系统
11.打开出水端信号蝶阀
结 束
12.系统进入正常运行状态。
做好记录。
雨淋阀操作流程可视化图二(水力警铃测试)
1.检查供水端信号蝶阀处
于常开状态；
2.检查供水端和隔膜腔
水压表值保持一致；
3.关闭系统端管网信 号蝶阀；
4.关闭警铃阀，防止水流
入管道；
5.打开试警铃阀，使水流
进入水力警铃；
ZSFM雨淋阀安装使用说明书
L(mm)
可以旋转 90°安装
H(mm)阀距中离到（前mm边）阀距中离到（前mm边）
200 540
295 12-M20 300 300 150 860 430
350
150 450
240
8-M20 260 260 150 770 350
280
100 355
180
8-M16 230 230 150 670 270
220
7、湿式引导控制闭式喷头的最大安装高度
供水压力(MPa)
DN100 DN150 DN200
启动点压力 (m水柱)
最大安装高度 （m）
启动点压力 (m水柱)
最大安装高度 （m）
启动点压力 (m水柱)
最大安装高度 （m）
0.14 0.20 0.30 0.40 0.50 0.60 0.70 0.80 0.90 1.00 1.10 1.20 1.96 2.94 4.90 7.84 12.74 18.62 23.52 29.40 35.28 43.12 51.94 58.80 1.31 1.96 3.27 5.23 8.49 12.41 15.68 19.6 23.52 28.75 34.63 39.2 5.10 11.22 18.36 26.52 34.68 45.90 54.06 62.22 70.38 79.56 87.72 96.90 3.40 7.48 12.24 17.68 23.12 30.60 26.04 41.48 46.92 53.04 58.48 64.60 2.04 6.12 18.36 29.58 40.80 52.02 62.22 73.44 83.64 93.48 105.1 116.3 1.36 4.08 12.24 19.72 27.2 34.68 41.49 48.96 55.76 62.56 70.04 77.52
雨淋阀操作说明
雨淋阀操作说明雨淋阀操作说明1、引言本文档旨在提供关于雨淋阀的详细操作说明，以帮助用户正确使用和维护雨淋阀。
请仔细阅读本文档并按照说明操作，确保安全使用该设备。
2、雨淋阀的定义和组成雨淋阀是一种用于控制水流的装置，通常由阀体、阀盖、阀芯和连接管道组成。
其主要功能是在检测到火灾或其他紧急情况时，自动开启水流，扑灭火势或提供灭火支持。
3、操作前的准备在操作雨淋阀之前，请确保已经熟悉设备的构造和操作方法，并具备以下基本条件：- 安全装备：佩戴防护手套和护目镜，确保安全操作；- 检查水源：确保阀旁的水源供应正常，并且水压符合设备要求；- 关闭电源：如果设备带有电气控制系统，请确认电源已关闭。
4、雨淋阀的操作步骤4.1 打开阀盖4.1.1 使用扳手等工具，逆时针旋转阀盖上的螺母；4.1.2 慢慢松开螺母，直到能够将阀盖完全取下；4.1.3 将阀盖放置在干净的工作台上，以防止污染。
4.2 调整阀芯位置4.2.1 观察阀芯的位置，确保其处于关闭状态；4.2.2 如果阀芯需要调整位置，请使用扳手等工具，左右移动阀芯，直到达到所需位置；4.2.3 确保阀芯在所需位置时，能够有效地打开或关闭水流。
4.3 安装阀盖4.3.1 将阀盖按照正确的方向对准阀体，将其缓慢向下推动；4.3.2 一边向下推动阀盖，一边顺时针旋转螺母，直到阀盖完全安装；4.3.3 确保螺母紧固，但不要过紧，防止损害阀盖。
4.4 检查和测试4.4.1 打开水源，确保水流顺畅通过雨淋阀；4.4.2 观察阀盖周围是否存在泄漏；4.4.3 反复测试阀芯的打开和关闭功能，确保其灵活可靠。
5、维护和保养为了确保雨淋阀的正常运行和延长使用寿命，请定期进行以下维护和保养工作：- 清洁阀体和阀盖的外表面，避免灰尘和污垢积聚；- 定期检查阀盖上的螺母，确保其紧固；- 检查并更换老化或损坏的密封圈；- 检查阀芯的灵活性和可靠性。
6、附件本文档涉及的附件请参阅附带文件或联系相关部门。
(整理)雨淋报警阀的操作规程
雨淋报警阀的操作规程
一：雨淋报警阀的结构组成
ZSFG型雨淋阀组主要由水源控制阀(蝶阀)、雨淋阀、手动应急装置、自动滴水阀、排水球阀、供水侧压力表、控制腔压力表等组成。
雨淋阀结构原理图
注：信号蝶阀（1）为防止火灾误报造成的损失一般处于关闭状态，火灾发生时由专人启动该信号阀。
二：雨淋报警阀工作原理
三：雨淋报警阀的维护与保养
1.
维护与保养
1)阀瓣密封件的清洗或更换：用不含腐蚀的洗涤剂清洗橡胶密封件，如发现密封件已经磨损应给予更换。
2)阀座的清洗和更换：必须对阀座进行清洗，并检查是否损坏，如发现有裂纹、划伤或压坑，损坏不严重的可用细研磨沙修复，损坏严重的应给予更换。
3)检查其他配套阀门是否泄漏或损坏，应对其修复或更换。
4)
应保持配套过滤器清洁，经常对过滤器进行清洗。
5)对已动作过的雨淋阀应检查复位杆是否变形或松动，复位轴中的销子是否弯曲或损坏，"O"型密封圈是否损坏，如损坏应给予更换。
6)每年应检查一次密封件和阀座，清除污物，如有划伤用细砂纸打磨光滑，如有破损用备件更换，同时清洗过滤器。
7)
8)报警试验：
9）雨淋报警阀检修时间
2. 常见的问题及处理方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雨淋阀系统操作说明
雨淋阀在火灾探测系统动作之前，一直对系统的水起着阻隔作用，只有膜片腔的泄压后，阀门才能
打开让水进入系统侧的管路中进行灭火，同时水力警铃动作报警。
1.雨淋阀复位及水力警铃测试
1）首先，将雨淋阀下部蝶阀关闭，上部蝶阀打开。
2）关闭膜片腔供水阀
（1/2”球阀），关闭手动开阀控制阀。
3）打开雨淋阀上下腔隔离阀（1”闸阀），然后打开主排水阀
（2”闸阀）放干雨淋阀后面管路中的水，放干后将雨淋阀上下腔隔离阀及主排水阀关闭。
4）关闭雨淋阀上部蝶阀。
5）打开膜片腔供水阀
（1/2”球阀）。
6）待膜片腔压力与管网压力相同时，关闭水力警铃测试阀
（1/2”球阀），然后将雨淋阀下部蝶阀微微开启，确认水力警铃没有动作后将此蝶阀完全开启。
7）打开水力警铃测试阀，测试水力警铃动作情况，然后关闭。
8）将雨淋阀上部蝶阀完全打开。
9）此时雨淋阀处于复位状态，
2.自动开阀当系统主机接到报警信号时，且系统处于联动状态，主机就发出相应的控制信号来启动电磁阀，
电磁阀被打开后，水就会从膜片室中流出，此时雨淋阀就会开启。
3.电气手动开阀所谓电气手动开阀，就是在雨淋阀控制盘上，有一个手动开关，当有火灾发生时，可在现场的雨淋阀控制盘处，向上搬动手动开关，这时就可直接启动电磁阀，从而达到启动雨淋阀的目的。
4.机械手动开阀在雨淋阀组的管件上，有一个带有红色的手动开阀标示牌的手动开阀控制阀（1/2”球阀）。
当有火情时，先将此球阀按标示牌所示方向打开，使水直接从膜片室内流出，这时雨淋阀就会打开。
5.雨淋阀系统试验主排水试验主排水的试验目的是要检查系统的供水是否合适，利用静水和余水压与先前确定的读数进行比较。
主排水试验就能显示出阀门是否部分的关闭或者是否在管路内有什么阻塞物，为避
免再试验的时候造成事故，事先必须对排放口流出的水进行适当的处理。
主排水的试验步骤：
1)在雨淋阀和主排水都处于关闭状态时，注意纪录供水压表的读数，这就是静水压。
2)慢慢打开主排水阀直至全开，察看是否有稳定的水自主排水管流出，若是没有稳定的水流排出，就检查
主排水管内是否有阻塞物。
3)让水流动着直至膜片室供水管上水压表的读数下降，并稳定为止，这时纪录此读数，这就是余压。
4)关闭主排水阀
5)将静水压（第一次和较高的水压读数）和余压表的读数（第二次和较低的压力表读数，此读数就是在主排水阀打开时测出的）与事先确定的读数进行比较，如果读数对比较合适，就可以认为供水较好，若是读
数偏离很大，就要研究找出原因。
几种可能出现的原因： i.供水阀部分关闭或完全关闭
ii.供水总管阻塞。
