第4章 型腔铣和深度加工轮廓
型腔铣和等高轮廓铣
4.1 型腔铣概述4.1.1型腔铣和平面铣的比较平面铣和型腔铣操作都是在水平切削层上创建的刀位轨迹，用来去除工件上的材料余量。
1.相同点这两种的相同点（1）而者的刀具轴都垂直于切削层平面。
（2）刀具路径的所用切削方法相同，都包含切削合乎轮廓的铣削（注：型腔铣中没有标准驱动铣）。
（3）切削区域的开始点控制选项以及进刀/退刀选项相同。
可以定义每层的切削区域开始点。
提供多种方式的进刀/退刀功能。
（4）其他参数选项，如切削参数选项、拐角控制选项、避让几何体选项等基本相同。
2.不同点这两种操作的不同点：（1）平面铣用边界定义零件材料。
边界是一种几何实体，可用曲线/边界、面（平面的边界）、点定义临时边界以及选用永久边界。
而型腔铣可用任何几何体以及曲面区域和小面模型来定义零件材料。
（2）切削层深度的定义二者不相同。
平面铣通过所指定的边界和底面的高度差来定义总的切削深度，并且有5种方式定义切削深度；而型腔铣通过毛坯几何体和零件几何体来定义切削深度，通过切削层选项可以定义最多10个不同切削深度的切削区间。
4.1.2型腔铣的适用范围在很多情况下，特别是粗加工，型腔铣可以替代平面铣。
而对于模具的型腔或型芯以及其他带有复杂曲面的零件的粗加工，多选用岛屿的顶平面和槽腔底平面之间为切削层，在每一个切削层上，根据切削层平面与毛坯和零件几何体的交线来定义切削范围。
因此，型腔铣在数控加工应用中最为广泛，可用于大部分的粗加工以及直壁或者斜度不大的侧壁的精加工；通过限定高度值，只作一层切削，型腔铣也可用于平面的精加工，以及清角加工等。
型腔铣加工在数控加工应用中要占到超过一半的比例。
型腔铣用于加工非直壁的、并且岛屿的顶面和槽腔的底面为平面或曲面的零件，在许多情况下，特别是粗加工，型腔铣可以代替平面铣。
型腔铣在数控加工应用中最为广泛，可用于大部分粗加工以及直壁或者斜度不大的侧壁的精加工；通过限定高度值，只作一层，型腔铣也可用于平面的精加工以及清角加工等。
《UG(部份题目练习)V1》-email
《UG（部份题目练习）V1》一、单选题，以下各题有多个选项，其中只有一个选项是正确的，请选择正确答案(本大题满分84分,每小题1分)1.[1分]当加工零件上的平面时，选择何种操作类型？A.区域铣操作B.平面铣操作C.型腔铣操作D.固定轴曲面轮廓铣操作【答案】B2.[1分]下面专业名词与图标对应的是（）。
A.重播刀轨B.确认刀轨C.生成刀轨D.列出刀轨【答案】A3.[1分]下面专业名词与图标对应的是（）。
A.指定检查边界B.指定修剪边界C.指定部件边界D.指定毛坏边界E.指定底面【答案】A4.[1分]下图采用的加工类型、顺序安排最合理的是（）。
A.型腔铣-精加工底面B.型腔铣-深度加工轮廓-面铣削区域C.型腔铣-面铣削区域D.型腔铣-深度加工轮廓-跟随轮廓粗加工【答案】B5.[1分]下面是关于加工工艺参数描述。
①刀具直径越大，转速越慢；同一类型的刀具，刀杆越长，吃刀量就要减小，否则容易弹刀而产生过切。
②白钢刀转速不可过快，进给速度不可过大。
③白钢刀容易磨损，开粗时少用白钢刀。
A.①②③描述均正确B.只有①描述错误C.只有②③描述正确D.只有①描述正确【答案】A6.[1分]下面专业名词与图标对应的是（）。
A.指定修剪边界B.指定底面C.指定部件边界D.指定检查边界E.指定毛坏边界【答案】E7.[1分]下图说明了使用（）时，"跟随周边"刀具运动的基本顺序。
A."顺铣"切削和"向外"腔体方向B."逆铣"切削和"向内"腔体方向C."逆铣"切削和"向外"腔体方向D."顺铣"切削和"向内"腔体方向【答案】A8.[1分]在UG CAM中一个操作可以生成（）个刀轨。
A.多B.2C.1D.3【答案】C9.[1分]下图中那个是基准坐标系是:A.B.C.【答案】C10.[1分]使操作导航器切换到几何视图的工具图标是: A.B.C.D.E.【答案】E11.[1分]下面专业名词与图标对应的是（）。
轮廓、型腔的铣削加工
实训项目四轮廓、型腔的铣削加工实训目的与要求：1.利用基本指令对轮廓、型腔进行编程、加工；2.掌握用半径补偿功能进行轮廓、型腔的编程、加工；3.合理安排工艺进行零件的加工。
课题一轮廓的铣削加工模块一不带半径补偿的轮廓加工一、编程实例编写如图4-1所示零件加工程序，毛坯尺寸120×800×20，工件材料45号钢。
图4-1 不带半径补偿的轮廓加工二、相关知识点（一）工艺部分1.夹具及刀具选用本例夹具可选规格136mm的机用平口虎钳。
加工外轮廓刀具可选用φ16mm的立铣刀；为提高内壁加工质量，不直接用φ12的键槽铣刀，而是采用φ10mm的键槽铣刀加工腰圆型槽。
刀具切削参数如表4-1所示。
表4–1 刀具与切削用量2.（1）加工路线的确定原则在数控加工中，刀具刀位点相对于零件运动的轨迹称为加工路线。
加工路线的确定与工件的加工精度和表面粗糙度直接相关,其确定原则如下：①加工路线应保证被加工零件的精度和表面粗糙度，且效率较高。
②使数值计算简便，以减少编程工作量。
③应使加工路线最短，这样既可减少程序段，又可减少空刀时间。
④加工路线还应根据工件的加工余量和机床、刀具的刚度等具体情况确定。
（2）切入、切出方法选择采用立铣刀铣削外轮廓侧面时，铣刀在切入和切出零件时，应沿与零件轮廓曲线相切的切线或切弧上切向切入、切向切出（图4-2中A-B-C-B-D）零件表面，而不应沿法向直接切入零件，以避免加工表面产生刀痕，保证零件轮廓光滑。
铣削内轮廓侧面时，一般较难从轮廓曲线的切线方向切入、切出，这样应在区域相对较大的地方，用切弧切向切入和切向切出（图4-3中A-B-C-B-D）的方法进行。
图4-2 外轮廓切线（弧）切入切出图4-3 内轮廓切弧切入切出（3）凹槽切削方法选择加工凹槽切削方法有三种，即行切法（图4-4a）、环切法（图4-4b）和先行切最后环切法（图4-4c）。
三种方案中，a图方案最差（左、右侧面留有残料）；c图方案最好。

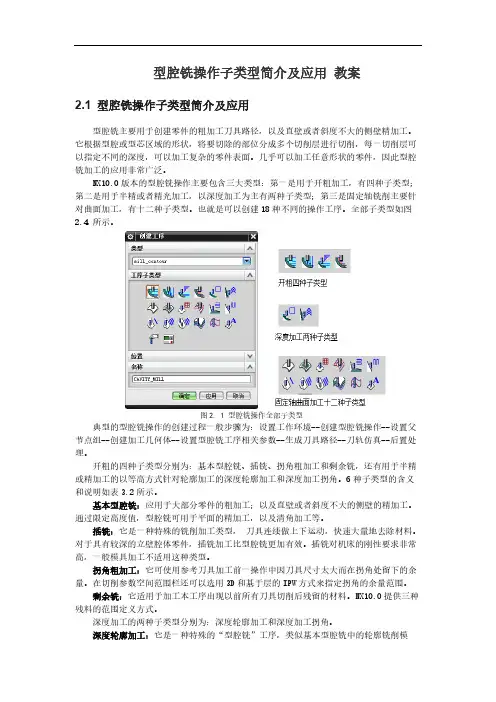

04-型腔铣操作子类型简介及应用教案

型腔铣操作子类型简介及应用教案2.1 型腔铣操作子类型简介及应用型腔铣主要用于创建零件的粗加工刀具路径，以及直壁或者斜度不大的侧壁精加工。
它根据型腔或型芯区域的形状，将要切除的部位分成多个切削层进行切削，每一切削层可以指定不同的深度，可以加工复杂的零件表面。
几乎可以加工任意形状的零件，因此型腔铣加工的应用非常广泛。
NX10.0版本的型腔铣操作主要包含三大类型：第一是用于开粗加工，有四种子类型；第二是用于半精或者精光加工，以深度加工为主有两种子类型；第三是固定轴铣削主要针对曲面加工，有十二种子类型。
也就是可以创建18种不同的操作工序。
全部子类型如图2.4 所示。
图2. 1 型腔铣操作全部子类型典型的型腔铣操作的创建过程一般步骤为：设置工作环境--创建型腔铣操作--设置父节点组--创建加工几何体--设置型腔铣工序相关参数--生成刀具路径--刀轨仿真--后置处理。
开粗的四种子类型分别为：基本型腔铣、插铣、拐角粗加工和剩余铣，还有用于半精或精加工的以等高方式针对轮廓加工的深度轮廓加工和深度加工拐角。
6种子类型的含义和说明如表3.2所示。
基本型腔铣：应用于大部分零件的粗加工；以及直壁或者斜度不大的侧壁的精加工。
通过限定高度值，型腔铣可用于平面的精加工，以及清角加工等。
插铣：它是一种特殊的铣削加工类型，刀具连续做上下运动，快速大量地去除材料。
对于具有较深的立壁腔体零件，插铣加工比型腔铣更加有效。
插铣对机床的刚性要求非常高，一般模具加工不适用这种类型。
拐角粗加工：它可使用参考刀具加工前一操作中因刀具尺寸太大而在拐角处留下的余量。
在切削参数空间范围栏还可以选用3D和基于层的IPW方式来指定拐角的余量范围。
剩余铣：它适用于加工本工序出现以前所有刀具切削后残留的材料。
NX10.0提供三种残料的范围定义方式。
深度加工的两种子类型分别为：深度轮廓加工和深度加工拐角。
深度轮廓加工：它是一种特殊的“型腔铣”工序，类似基本型腔铣中的轮廓铣削模式：通过层切方式加工零件实体表面轮廓。
项目4型腔铣削加工
主轴转速 r/min） /（r/min） 320
进给速度 mm/min） /（mm/min） 80
背吃刀量 /mm 5
1
粗铣型腔
T01
2
半精铣型腔
T02
500
80
20
3
精铣型腔
T02
500
80
20
模块一 数控铣床编程与加工技术
4.装夹方案 4.装夹方案 连杆零件毛坯用虎钳装夹，底部用垫铁支撑。 连杆零件毛坯用虎钳装夹，底部用垫铁支撑。 5.程序编制 5.程序编制 在毛坯中心建立工件坐标系， 轴原点设在顶面上。 在毛坯中心建立工件坐标系，Z轴原点设在顶面上。
模块一 数控铣床编程与加工技术
主程序： 主程序： O1000 N10 G54 G90 G01 Z40 F2000 N20 M03 S800 N30 G00 Z3 N40 G01 X 0 Y8.66 N50 M98 P20 N60 G90 G01 X30 Y8.66 N70 M98 P20 N80 G90 G01 X60 Y8.66 N90 M98 P20 N100 G90 G01 X 0 Y -21.34 N110 M98 P20 N120 G90 G01 X30 Y -21.34 N130 M98 P20 N140 G90 G01 X60 Y -21.34 N150 M98 P20 N160 G90 G01 Z40 F2000 N170 M05 N180 M30
进入工件加工坐标系 主轴启动 快进到工件表面上方 建立刀具半径补偿， 建立刀具半径补偿，到下刀点 下刀 圆弧切线方向切出
模块一 数控铣床编程与加工技术
（2）精加工程序
N110 G03 X-75 Y65 R10 N120 G01 X-75 Y-65 N130 G03 X-65 Y-75 R10 N140 G01 X0 Y-75 N150 G03 X10 Y-65 R10 N160 G40 G00 X0 Y0 N170 G00 Z50 N180 M05 N190 M30
