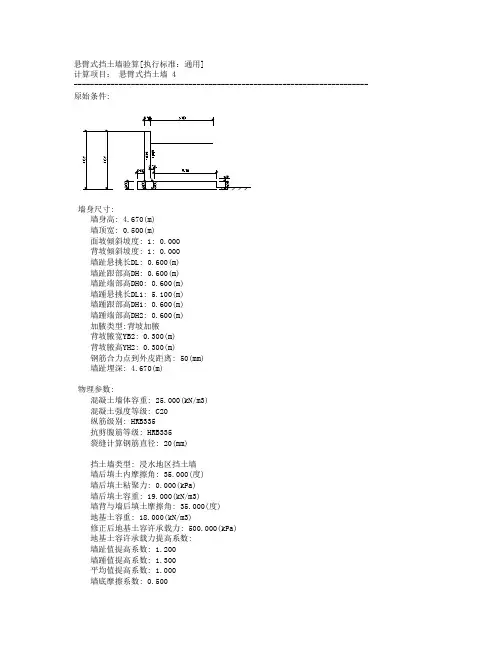

悬臂式挡土墙验算[执行标准:通用]计算项目:悬臂式挡土墙 4------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身高: 4.670(m)墙顶宽: 0.500(m)面坡倾斜坡度: 1: 0.000背坡倾斜坡度: 1: 0.000墙趾悬挑长DL: 0.600(m)墙趾跟部高DH: 0.600(m)墙趾端部高DH0: 0.600(m)墙踵悬挑长DL1: 5.100(m)墙踵跟部高DH1: 0.600(m)墙踵端部高DH2: 0.600(m)加腋类型:背坡加腋背坡腋宽YB2: 0.300(m)背坡腋高YH2: 0.300(m)钢筋合力点到外皮距离: 50(mm)墙趾埋深: 4.670(m)物理参数:混凝土墙体容重: 25.000(kN/m3)混凝土强度等级: C20纵筋级别: HRB335抗剪腹筋等级: HRB335裂缝计算钢筋直径: 20(mm)挡土墙类型: 浸水地区挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 35.000(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)墙后填土浮容重: 9.000(kN/m3)地基浮力系数: 0.700土压力计算方法: 库仑坡线土柱:坡面线段数: 1折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 5.100 0.000 0坡面起始距墙顶距离: 1.000(m)地面横坡角度: 0.000(度)墙顶标高: 0.000(m)挡墙内侧常年水位标高: -50.000(m)挡墙外侧常年水位标高: -50.000(m)浮力矩是否作为倾覆力矩加项: 是钢筋混凝土配筋计算依据:《混凝土结构设计规范》(GB 50010--2002)注意:墙身内力配筋计算时,各种作用力采用的分项(安全)系数为:重力不利时 = 1.200重力有利时 = 1.000主动土压力 = 1.200静水压力 = 1.200扬压力 = 1.200地震力 = 1.000=====================================================================第 1 种情况: 一般情况[土压力计算] 计算高度为 4.670(m)处的库仑主动土压力按假想墙背计算得到:第1破裂角: 37.070(度)Ea=186.736 Ex=19.045 Ey=185.763(kN) 作用点高度 Zy=1.223(m) 因为俯斜墙背,需判断第二破裂面是否存在,计算后发现第二破裂面存在:第2破裂角=27.500(度) 第1破裂角=27.500(度)Ea=75.094 Ex=34.674 Ey=66.609(kN) 作用点高度 Zy=0.000(m) 墙身截面积 = 5.980(m2) 重量 = 149.500 kN地下水作用力及合力作用点坐标(相对于墙面坡上角点)X分力(kN) Y分力(kN) Xc(m) Yc(m)墙面坡侧: 0.00 0.00 0.00 0.00墙背坡侧: 0.00 0.00 0.00 0.00墙底面: -0.00 0.00 5.90 -4.67整个墙踵上的土重 = 249.298(kN) 重心坐标(2.676,-2.626)(相对于墙面坡上角点) 墙踵悬挑板上的土重 = 232.654(kN) 重心坐标(2.821,-2.638)(相对于墙面坡上角点) 墙趾板上的土重 = 43.956(kN) 相对于趾点力臂=0.300(m))(一) 滑动稳定性验算基底摩擦系数 = 0.500滑移力= 34.674(kN) 抗滑力= 254.682(kN)滑移验算满足: Kc = 7.345 > 1.200(二) 倾覆稳定性验算相对于墙趾点,墙身重力的力臂 Zw = 2.418 (m)相对于墙趾点,墙踵上土重的力臂 Zw1 = 3.276 (m)相对于墙趾点,墙趾上土重的力臂 Zw2 = 0.300 (m)相对于墙趾点,Ey的力臂 Zx = 6.500 (m)相对于墙趾点,Ex的力臂 Zy = 0.000 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 0.000(kN-m) 抗倾覆力矩= 1624.366(kN-m)倾覆验算满足: K0 = 35700360.000 > 1.300(三) 地基应力及偏心距验算基础为天然地基,验算墙底偏心距及压应力作用于基础底的总竖向力 = 509.363(kN) 作用于墙趾下点的总弯矩=1624.366(kN-m) 基础底面宽度 B = 6.500 (m) 偏心距 e = 0.061(m)基础底面合力作用点距离基础趾点的距离 Zn = 3.189(m)基底压应力: 趾部=82.775 踵部=73.952(kPa)最大应力与最小应力之比 = 82.775 / 73.952 = 1.119作用于基底的合力偏心距验算满足: e=0.061 <= 0.250*6.500 = 1.625(m)墙趾处地基承载力验算满足: 压应力=82.775 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=73.952 <= 650.000(kPa)地基平均承载力验算满足: 压应力=78.364 <= 500.000(kPa)(四) 墙趾板强度计算标准值:作用于基础底的总竖向力 = 509.363(kN) 作用于墙趾下点的总弯矩=1624.366(kN-m) 基础底面宽度 B = 6.500 (m) 偏心距 e = 0.061(m)基础底面合力作用点距离趾点的距离 Zn = 3.189(m)基础底压应力: 趾点=82.775 踵点=73.952(kPa)设计值:作用于基础底的总竖向力 = 611.236(kN) 作用于墙趾下点的总弯矩=1949.240(kN-m) 基础底面宽度 B = 6.500 (m) 偏心距 e = 0.061(m)基础底面合力作用点距离趾点的距离 Zn = 3.189(m)基础底压应力: 趾点=99.330 踵点=88.742(kPa)[趾板根部]截面高度: H' = 0.600(m)截面剪力: Q = 6.349(kN)截面抗剪验算满足,不需要配抗剪腹筋截面弯矩: M = 1.934(kN-m)抗弯拉筋构造配筋: 配筋率Us=0.00% < Us_min=0.20%抗弯受拉筋: As = 1200(mm2)截面弯矩: M(标准值) = -1.036(kN-m)最大裂缝宽度:鋐max = 0.001(mm)。
悬臂式挡土墙计算书
悬臂式挡土墙计算书关键信息项:1、挡土墙设计参数墙高:____________________________墙顶宽度:____________________________墙底宽度:____________________________填土性质:____________________________基底摩擦系数:____________________________混凝土强度等级:____________________________ 2、荷载情况主动土压力系数:____________________________均布荷载:____________________________集中荷载:____________________________3、计算内容稳定性验算:____________________________基底应力验算:____________________________墙身强度验算:____________________________1、前言本协议旨在详细阐述悬臂式挡土墙的计算过程和方法,以确保挡土墙的设计满足安全性、稳定性和经济性的要求。
11 计算依据本次计算依据以下规范和标准:具体规范 1 名称具体规范 2 名称111 基本假定挡土墙后填土为均质、连续、各向同性的无粘性土。
挡土墙基底为水平。
墙身混凝土为匀质弹性材料。
2、挡土墙设计参数21 墙高根据实际工程需求,确定悬臂式挡土墙的高度为具体高度m。
211 墙顶宽度墙顶宽度设计为具体宽度m,以满足行人或车辆通行的要求。
212 墙底宽度墙底宽度根据稳定性和强度要求计算确定,为具体宽度m。
22 填土性质填土的物理力学性质参数如下:重度:具体重度kN/m³内摩擦角:具体角度°粘聚力:具体数值kPa221 基底摩擦系数基底与地基土之间的摩擦系数取具体数值。
222 混凝土强度等级墙身混凝土采用具体强度等级,其抗压强度设计值为具体数值MPa,抗拉强度设计值为具体数值MPa。
1.悬臂式挡土墙计算书
高速公路桩基及支挡结构设计悬臂式挡土墙设计计算 1.1工程地质资料公路江门段K23+000--K23+110地面标高:150.00m ;挡墙顶面标高:155.00m 地层顺序:1.种植土含腐殖质约0.4m ;2.低液限粘土:可-硬塑,厚度大于1.0m ;地基容许承载力200-250KPa;3.泥岩全风化。
呈硬塑状,厚度大于2.3m,地基容许承载力250KPa.4. 硅化灰岩:弱风化层,岩质较硬,厚度大于3.2m ,地基容许承载力800KPa -1200KPa; 1.2设计资料悬臂式路肩挡土墙墙高6m ,顶宽b=0.25m ,力壁面坡坡度1:m=1:0.05,基础埋深h=1m 。
墙背填土重度γ=18kN/m 3 ,内摩擦角φ=30°。
地基土内摩擦角φD =30°,摩擦系数f=0.4,容许承载力[σ]=250KPa活荷载为公路-Ⅱ级,其等代土层厚度h 0=0.7m 。
抗滑动和抗倾覆安全系数K c ≧1.3,K 0≧1.5。
钢筋混凝土结构设计数据(1)混凝土标号C15,R=15MPa ,抗压设计强度R a =8500kPa ,弹性模量E h =2.3×107kPa ,抗拉设计强度R l =1.05MPa(2)I 级钢筋抗拉设计强度R g =2.4×105kPa ,弹性模量E g =2.1×108kPa (3)裂缝容许宽度δmax =0.2mm 。
2.土压力计算由朗金公式计算土压力(β=0°) 得全墙土压力E 及力臂y 为333.030cos 1130cos 111cos cos cos cos cos cos cos 222222=︒-+︒--•=-+--=ϕββϕβββa K kPaK H h kPaK h a H a h 16.40333.0)67.0(18)(27.3271.067.018000=⨯+⨯=+==⨯⨯==γσγσH H h kNK H h H E a 6)67.03()3(07.133333.0)87.021(61821)21(210202⨯+⨯+=⨯⨯+⨯⨯⨯=+=γ3.墙身尺寸计算 3.1底板长度B假设底板厚度h 3=0.5m ,m h h 5.0301==,则当γ=18kN/m 3,f=0.40时,查表得重度修正系数μ=1.07得踵板长度B 3为得踵板修正长度为得趾板长度为取B 1=0.4m地板长度m B B B B B 69.314.082.253.02.03321=+++=∆+++=3.2力壁厚度力壁根部截面(H i =H 1=5.5m ) 得该截面的剪力Q 1为根据《桥规》第4.1.2条,计算内力为(1)按配筋要求确定厚度 取配筋率μ=0.7%,有mmH b B m h H H 53.05.505.025.0,5.51231=⨯+=+==-=)07.133,0(82.253.01807.1)7.06(40.007.13330.1)(203kN E Ex mB h H f E K B x c ==︒==-⨯⨯+⨯⨯=-+=βμγmmH B 14.05.505.05.02113=⨯⨯==∆mB B K fHB H h c Hh 17.0)82.253.0(25.0)16.4020.4(3.116.4020.4264.05.0)(25.0)(25.032001=+⨯-+⨯+⨯⨯⨯⨯=+-++=σσσσm kN K h H H MkNK h H H Q a i i a i i ⋅=⨯⨯+⨯⨯⨯⨯=+==+=67.229333.0)7.035.5(15.51861)3(cos 6174.113)5.0(202101βγγmkN M M kN Q Q j j ⋅=⨯=⨯==⨯=⨯=60.27567.2292.12.149.13674.1132.12.11111178.0)5.01(198.0/0=-===ξξμξA R R a g截面有效厚度(2)按斜裂缝限制要求确定厚度 截面有效厚度为力壁厚度由配筋率控制,取h 0=0.48m ,保护层厚度为0.04m ,则力壁厚度为0.48+0.04=0.52m<B 2=0.53m ,符合假设。
悬臂式挡土墙计算
悬臂式挡土墙计算书项目名称_____________日期_____________设计者_____________校对者_____________一、示意图:二、基本资料:1.依据规范及参考书目:《水工挡土墙设计规范》(SL379-2007),以下简称《规范》《水工混凝土结构设计规范》(SL 191-2008),以下简称《砼规》《水工建筑物荷载设计规范》(DL 5077-1997)《水工挡土墙设计》(中国水利水电出版社)2.断面尺寸参数:墙顶宽度B1 = 0.50m,墙面上部高度H = 3.40m前趾宽度B2 = 1.00m,后踵宽度B3 = 2.00m前趾端部高度H2 = 0.30m,前趾根部高度H4 = 0.60m后踵端部高度H1 = 0.30m,后踵根部高度H3 = 0.60m墙背坡比= 1 : 0.200,墙面坡比= 1 : 0.000挡土墙底板前趾高程=0.00 m,底板底部坡比=0.000 : 1墙前填土顶面高程▽前地=0.80 m,墙前淤沙顶面高程▽沙=0.00 m 3.设计参数:挡土墙的建筑物级别为4级。
抗震类型:非抗震区挡土墙。
水上回填土内摩擦角φ=21.00度,水下回填土内摩擦角φ' =21.00度回填土凝聚力C =10.30kN/m2采用等代内摩擦角法计算粘性填土土压力。
地基土质为:中等坚实挡土墙基底面与岩石地基之间的抗剪断摩擦系数f' =0.60挡土墙基底面与岩石地基之间的抗剪断粘结力c' =1.40 kPa 4.回填土坡面参数:回填土表面折线段数为:0段折线起点距墙顶高差=0.00 m填土面与水平面夹角β=0.00度5.材料参数:回填土湿容重γs=18.90kN/m3,回填土浮容重γf=10.00kN/m3混凝土强度等级:C20钢筋强度等级:二级,保护层厚度as = 0.300 m地基允许承载力[σo] = 100.00 kPa6.荷载计算参数:冰层厚度T b=0.30 m,静冰压力系数=0.870计算浪压力时采用的位置类型:丘陵、平原地区风区长度D =0.000 m,墙前河(库)底坡度i =1 : 0.00重现期为50年的年最大风速v o=0.000 m/s多年平均的最大风速v o' =0.000 m/s冻胀墙体变形系数m o=0.700,冻胀量Δhd=30.00 mm地震动态分布系数为梯形分布,最大值αm=2.00三、计算参数:3.计算公式:郎肯土压力计算公式如下:E =0.5×γ×H2×K aE x=E×cos(β)E y=E×sin(β)K a=cosβ×[cosβ-(cos2β-cos2φ)1/2]/[cosβ+(cos2β-cos2φ)1/2] (《规范》式式中:E为作用于墙背的土压力,作用点为距墙底1/3高处,方向与水平面成β夹角K a为主动土压力系数当墙后填土为黏性土,粘聚力C=10.30kN时:采用等值内摩擦角法计算主动土压力。

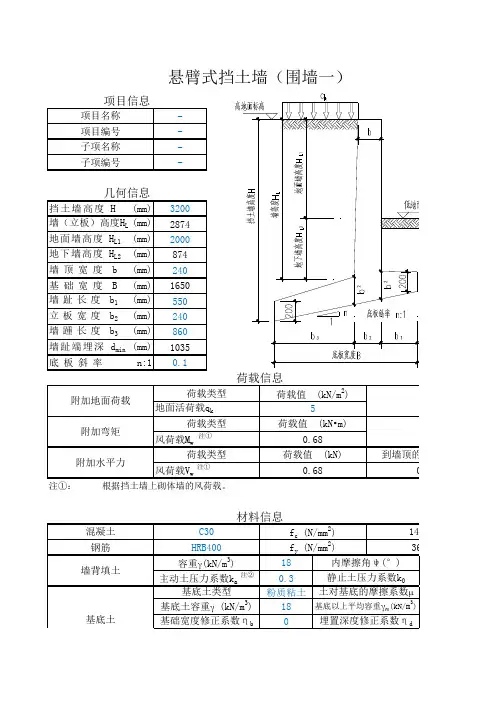

悬臂式挡土墙计算(围墙一)
32.909 荷载类型
作用在踵板上的荷载
荷载值(kN)
82.815
Km≥1.6
满足
加恒荷载及地面活荷载的有利作用
恒荷载 活荷载
踵板自重G踵 踵板上的土自重G4 踵板上的活荷载Q2
4.73 45.46 4.3
踵板根部弯矩标准值(kN•m) σ踵*X踵1+G4*X踵2+Q2*X踵3-(σmin,c*b3*b3/2+(σ踵-σmin,c)/2*b3*b3/3)/1.35
σmin,c)/2*b3*b3/3)/1.35
11.133
σ踵-σmin,c)/2*b3*b3/3
15.029
AS=M/(0.9*fy*h0*1000)
242 mm2/m
mm2/m
按最小配筋率进行配筋
mm2/m .35*荷载效应标准值
实配钢筋满足计算要求
31.621
.6*(Vw*Zw+Mw)+1.4*0.7*Eq3*Zq3
39.403
AS=M/(0.9*fy*h0*1000)
612 mm2/m
计算配筋满足最小配筋率
实配钢筋满足计算要求
附件
设计
混凝土保护层厚度(mm) 40
最大基底力设计值σmax,c 173.54
kPa
最小基底力设计值σmin,c 16.97
Pk≤fa,满足 Pmax≤1.2fa,满足
踵板配筋
注⑤:
实配Ф12@180
628
计算底板时,近似取 荷载效应设计值=1.35*荷载效应标准值
设计
混凝土保护层厚度(mm) 35
荷载值(kN)
到墙根的高度(m)
22.3 3.44 4.31 0.68
悬臂式挡土墙计算
计算项目:悬臂式挡土墙------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身高: 8.500(m)墙顶宽: 0.400(m)面坡倾斜坡度: 1: 0.100背坡倾斜坡度: 1: 0.200墙趾悬挑长DL: 1.500(m)墙趾跟部高DH: 0.500(m)墙趾端部高DH0: 0.400(m)墙踵悬挑长DL1: 2.500(m)墙踵跟部高DH1: 0.500(m)墙踵端部高DH2: 0.500(m)加腋类型:不加腋钢筋合力点到外皮距离: 50(mm)墙趾埋深: 1.500(m)物理参数:混凝土墙体容重: 25.000(kN/m3)混凝土强度等级: C30纵筋级别: HRB335抗剪腹筋级别: HPB235裂缝计算钢筋直径: 20(mm)挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基承载力特征值: 500.000(kPa)地基承载力特征值提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)填土对横坡面的摩擦角: 35.000(度)墙顶标高: 0.000(m)钢筋混凝土配筋计算依据:《混凝土结构设计规范》(GB 50010-2002)注意:墙身内力配筋计算时,各种作用力采用的分项(安全)系数为:重力不利时 = 1.200重力有利时 = 1.000主动土压力 = 1.200静水压力 = 1.200扬压力 = 1.200地震力 = 1.000=====================================================================第 1 种情况: 一般情况[土压力计算] 计算高度为 8.500(m)处的库仑主动土压力按假想墙背计算得到:第1破裂角: 28.994(度)Ea=539.103(kN) Ex=263.413(kN) Ey=470.367(kN) 作用点高度 Zy=3.123(m) 因为俯斜墙背,需判断第二破裂面是否存在,计算后发现第二破裂面存在:第2破裂角=21.424(度) 第1破裂角=28.798(度)Ea=480.813(kN) Ex=265.908(kN) Ey=400.593(kN) 作用点高度 Zy=3.237(m) 墙身截面积 = 16.125(m2) 重量 = 403.125 (kN)整个墙踵上的土重(不包括超载) = 236.143(kN) 重心坐标(2.149,-4.609)(相对于墙面坡上角点)墙趾板上的土重 = 28.350(kN) 相对于趾点力臂=0.738(m)(一) 滑动稳定性验算基底摩擦系数 = 0.500滑移力= 265.908(kN) 抗滑力= 534.105(kN)滑移验算满足: Kc = 2.009 > 1.300(二) 倾覆稳定性验算相对于墙趾点,墙身重力的力臂 Zw = 2.898 (m)相对于墙趾点,墙踵上土重的力臂 Zw1 = 4.449 (m)相对于墙趾点,墙趾上土重的力臂 Zw2 = 0.738 (m)相对于墙趾点,Ey的力臂 Zx = 5.530 (m)相对于墙趾点,Ex的力臂 Zy = 3.237 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 860.811(kN-m) 抗倾覆力矩= 4454.751(kN-m)倾覆验算满足: K0 = 5.175 > 1.500(三) 地基应力及偏心距验算基础为天然地基,验算墙底偏心距及压应力作用于基础底的总竖向力 = 1068.211(kN) 作用于墙趾下点的总弯矩=3593.941(kN-m) 基础底面宽度 B = 6.800 (m) 偏心距 e = 0.036(m)基础底面合力作用点距离基础趾点的距离 Zn = 3.364(m)基底压应力: 趾部=162.018 踵部=152.162(kPa)最大应力与最小应力之比 = 162.018 / 152.162 = 1.065作用于基底的合力偏心距验算满足: e=0.036 <= 0.250*6.800 = 1.700(m)墙趾处地基承载力验算满足: 压应力=162.018 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=152.162 <= 650.000(kPa)地基平均承载力验算满足: 压应力=157.090 <= 500.000(kPa)(四) 墙趾板强度计算标准值:作用于基础底的总竖向力 = 1068.211(kN) 作用于墙趾下点的总弯矩=3593.941(kN-m) 基础底面宽度 B = 6.800 (m) 偏心距 e = 0.036(m)基础底面合力作用点距离趾点的距离 Zn = 3.364(m)基础底压应力: 趾点=162.018 踵点=152.162(kPa)设计值:作用于基础底的总竖向力 = 1281.853(kN) 作用于墙趾下点的总弯矩=4312.729(kN-m) 基础底面宽度 B = 6.800 (m) 偏心距 e = 0.036(m)基础底面合力作用点距离趾点的距离 Zn = 3.364(m)基础底压应力: 趾点=194.421 踵点=182.595(kPa)[趾板根部]截面高度: H' = 0.500(m)截面弯矩: M = 183.958(kN-m)抗弯受拉筋: As = 1409(mm2)截面剪力: Q = 244.450(kN)截面抗剪验算满足,不需要配抗剪腹筋截面弯矩: M(标准值) = 147.667(kN-m)最大裂缝宽度:鋐max = 0.406(mm)。
悬臂式挡土墙计算书
悬臂式挡土墙计算书项目名称__________________________设计_____________校对_____________审核_____________ 计算时间 2017年11月3日(星期五)18:21图 1一、设计数据和设计依据1.基本参数挡土墙类型: 一般地区挡土墙墙顶标高: 1.100m墙前填土面标高: 0.000m2.土压力计算参数土压力计算方法: 库伦土压力主动土压力增大系数: λE = 1.03.安全系数抗滑移稳定安全系数: K C = 1.30抗倾覆稳定安全系数: K0 = 1.604.裂缝控制控制裂缝宽度: 否5.墙身截面尺寸墙身高: H = 2.100m墙顶宽: b = 0.250m墙面倾斜坡度: 1:m1 = 1:0.0000墙背倾斜坡度: 1:m2 = 1:0.0000墙趾板长度: B1 = 0.500m墙踵板长度: B3 = 0.500m墙趾板端部高: h1 = 0.400m墙趾板根部高: h2 = 0.400m墙踵板端部高: h3 = 0.400m墙踵板根部高: h4 = 0.400m墙底倾斜斜度: m3 = 0.000加腋类型: 两侧加腋墙面腋宽: y1 = 0.000m墙面腋高: y2 = 0.000m墙背腋宽: y3 = 0.000m墙背腋高: y4 = 0.000m6.墙身材料参数混凝土重度: γc = 25.00 KN/m3混凝土强度等级: C30墙背与土体间摩擦角: δ = 17.50°土对挡土墙基底的摩擦系数: μ = 0.600钢筋合力点至截面近边距离: a s = 35 mm纵向钢筋级别: HRB400纵向钢筋类别: 带肋钢筋箍筋级别: HRB4007.墙后填土表面参数表 1 墙后填土表面参数坡线编号与水平面夹角(°)坡线水平投影长(m)坡线长(m)换算土柱数1 0.00 2.00 2.00 0.00表 2 换算土柱参数土柱编号距坡线端部距离(m)土柱高度(m)土柱水平投影长(m)8.墙后填土性能参数表 3 墙后填土性能参数层号土层名称层厚(m)层底标高(m)重度γ(kN/m3)粘聚力c(kPa)内摩擦角φ(°)1 中砂7.000 -5.900 18.00 2.00 35.00 9.地基土参数地基土修正容许承载力: f a = 260.00kPa基底压力及偏心距验算: 按基底斜面长计算10.附加外力参数是否计算附加外力: 否11.基础参数基础类型: 天然地基 12.设计参考资料《混凝土结构设计规范》(GB 50010-2010) 《建筑地基基础设计规范》(GB50007-2011)《水工挡土墙设计规范》(TB10025-2006 J127-2006)《支挡结构设计手册》(第二版), 尉希成等. 北京:中国建筑工业出版社,2004. 《特种结构设计》, 莫骄. 北京: 中国计划出版社.《公路支挡结构》, 凌天清等. 北京: 人民交通出版社, 2006.二、整体稳定性计算1.土压力计算计算高度: H c = 2.100m.土压力计算方法: 库伦土压力, 计算墙背为墙踵底部和墙顶墙背侧顶点连线的假想墙背. 墙背俯斜, 需判断是否存在第二破裂面, 计算后发现第二破裂面不存在.第一破裂面土压力:假想墙背与竖直面的夹角α0 = 13.392°, 第一破裂角α1 = 29.133°; 土压力大小 E a = 10.09kN;水平向分力 E ax = 6.70kN, 距墙趾顶点的竖直距离 Z ay = 0.702m; 竖直向分力 E ay = 7.55kN, 距墙趾顶点的水平距离 Z ax = 1.083m. 2.滑移稳定性验算(1) 作用在挡土墙上的各力系表 4 作用在挡土墙上的各力系名称和符号 大小 kN/m F x (kN/m) F y (kN/m) Z x (m) Z y (m) 墙体自重G c 23.13 0.00 23.13 0.625 0.682 墙后土重G r 6.19 0.00 6.19 0.885 0.967 墙前土重G f5.400.005.400.2500.700注[1]F x ——水平方向分力, 水平向左取正(余下全文相同)F y ——竖直方向分力, 竖直向下取正(余下全文相同) Z x ——作用点距墙趾点的水平距离(余下全文相同)Z y——作用点距墙趾点的竖直距离(余下全文相同)(2) 抗滑移稳定性系数基底摩擦系数为f = 0.600,底板坡度m 3 = 0.000.按挡土墙荷载组合系数表取最不利组合计算,最不利组合号为[1]: 平行于基底的抗滑移力为R T = 25.359kN平行于基底的滑移力为S T = 6.703kN抗滑移稳定性系数K c = R T S T = 25.3596.703= 3.784 ≥ 1.300 = [K c ],满足验算要求. 3.倾覆稳定性验算验算墙体绕墙趾旋转的倾覆稳定性, 最不利组合号为[1]: 倾覆力矩M y = 4.708kN·m抗倾覆力矩M 0 = 29.455kN·m抗倾覆稳定性系数K 0 = M 0M y = 29.4554.708= 6.256 ≥ 1.600 = [K 0]满足验算要求.三、基底应力和偏心距验算基底应力和偏心距验算方法: 按基底斜面长计算.表 5 荷载标准组合下作用于基底的力 组合号 总法向力F (kN) 总弯矩M (kN·m) Z n(m) 242.26524.750.586注[2] Z n——基础底面合力作用点距离墙趾点的距离表 6 基底应力及偏心距计算结果 组合 e (m) 验算结果 P k (kPa) 验算结果 P max(kPa) 验算结果P min(kPa) 零应力面积比 20.039e ≤ [e ]33.81p k ≤ f a40.22p max ≤ 1.2f a27.400.000[e ] = B 4 = 1.2504= 0.31m, f a = 260.00kPa.注[3] e ——基底偏心距;[e ] ——基底容许偏心距; P k ——基底平均应力;f a ——修正后的地基承载力特征值; P max ——基底最大应力; P min ——基底最小应力; B ——基底面的计算长度.四、截面配筋和裂缝计算受弯构件最小配筋率ρmin = max ⎝⎛⎭⎫0.45 f tf y , 0.20% = 0.200%;抗剪箍筋最小配箍率ρsv,min = 0.24 f tf yv= 0.095%.1.趾板根部1-1截面计算(1) 截面内力表 7 截面1-1竖向外力名称和符号 大小 (kN) F y (kN) Z x (m) Z y (m) 趾板自重G c 5.00 5.00 0.250 0.200 覆土自重G s5.405.400.2500.700表 8 截面1-1各内力项和组合号对应的基底反力内力项组合号P BnP Bnx (kN)P Bny (kN) Z Bnx Z Bny M 1 = 2.989kN·m 4 0.00 -25.42 0.244 0.000 M q = 2.214kN·m 5 0.00 -18.83 0.244 0.000 V = 11.378kN40.00-25.420.2440.000注[4] M 1 ——最大正弯矩设计值(使板底受拉为正弯矩);M 2 ——最大负弯矩设计值; M q ——弯矩准永久组合值; V ——最大剪力设计值;P Bn ——基底反力, 根据墙上部荷载效应取相应组合值计算.(2) 配筋计算截面计算高度:h = 400mm;下部抗弯纵筋计算面积: A s1cosη1 = 22.76mm2 < 800.00mm2 = ρmin bh,取A s1 = 800.00mm2选配钢筋: 14@180;实配面积: 855.21mm2;上部抗弯纵筋计算面积: A s2cosη2 = 0.00mm2 < 800.00mm2 = ρmin bh,取A s2 = 800.00mm2选配钢筋: 14@180;实配面积: 855.21mm2;抗剪配筋计算配筋率: 无需配置抗剪钢筋;裂缝宽度: ωmax = 0.003mm.2.踵板根部1'-1'截面计算(1) 土压力计算计算高度: H c = 1.700m.土压力计算方法: 库伦土压力, 计算墙背为墙踵顶部和墙顶墙背侧顶点连线的假想墙背.墙背俯斜, 需判断是否存在第二破裂面, 计算后发现第二破裂面不存在.第一破裂面土压力:假想墙背与竖直面的夹角α0 = 16.390°, 第一破裂角α1 = 28.564°;土压力大小E a = 6.90kN;水平向分力E ax = 4.31kN, 距墙趾顶点的竖直距离Z ay = 0.965m;竖直向分力E ay = 5.39kN, 距墙趾顶点的水平距离Z ax = 1.084m.(2) 截面内力表 9 截面1'-1'竖向外力名称和符号大小(kN)F y(kN)Z x(m)Z y(m)踵板自重G c 5.00 5.00 1.000 0.200 覆土自重G s7.65 7.65 0.917 0.967 表 10 截面1'-1'各内力项和组合号对应的土压力和基底反力内力项组合外力项大小(kN) F x(kN) F y(kN) Z x(m) Z y(m)M q = -0.015kN·m M2 = -0.021kN·m 54P Bn PBn14.9820.230.000.00-14.98-20.230.9930.9930.0000.00E y E y 2.522.52 0.000.00 2.522.521.1861.1860.6170.617V = 0.250kN 4 P Bn20.23 0.00 -20.23 0.993 0.000 E y 2.52 0.00 2.52 1.186 0.617注[5]M1——最大正弯矩设计值(使板顶部受拉为正弯矩);P Bn——基底反力, 根据墙上部荷载效应取相应组合值计算;E y——土压力值, 近似认为土压力沿计算高度线性分布, 按组合效应取值.(3) 配筋计算截面计算高度:h = 400mm;上部抗弯纵筋计算面积: A s1cosη1 = 0.00mm2 < 800.00mm2 = ρmin bh, 取A s1 = 800.00mm2选配钢筋: 14@180;实配面积: 855.21mm2;下部抗弯纵筋计算面积: A s2cosη2 = 0.16mm2 < 800.00mm2 = ρmin bh, 取A s2 = 800.00mm2选配钢筋: 14@180;实配面积: 855.21mm2;抗剪配筋计算配筋率: 无需配置抗剪钢筋;裂缝宽度: ωmax = 0.000mm.3.立板水平截面1"-1"截面计算(1) 立板土压力计算计算高度: H c = 0.567m.土压力计算方法: 库伦土压力, 计算墙背为立板计算截面以上的真实墙背.墙背俯斜, 需判断是否存在第二破裂面, 计算后发现第二破裂面不存在.第一破裂面土压力:假想墙背与竖直面的夹角α0 = 0.000°, 第一破裂角α1 = 27.806°;土压力大小E a = 0.04kN;水平向分力E ax = 0.04kN, 距墙趾顶点的竖直距离Z ay = 1.783m;竖直向分力E ay = 0.01kN, 距墙趾顶点的水平距离Z ax = 0.750m.(2) 截面内力表 11 截面1"-1"水平向外力名称和符号大小F x Z x Z y表 12 截面1"-1"各内力项和组合号对应的水平地震作用内力项组合外力项大小(kN) F x(kN) F y(kN) Z x(m) Z y(m)M1 = 0.014kN·m 4 P S0.00 0.00 0.00 0.625 1.817M q = 0.010kN·m 5 P S0.00 0.00 0.00 0.625 1.817V = 0.055kN 4 P S0.00 0.00 0.00 0.625 1.817注[6]P S——考虑地震作用下的墙身的水平地震作用.(3) 配筋计算截面计算高度:h = 250mm;墙背抗弯纵筋计算面积: A s1cosη1 = 0.18mm2 < 500.00mm2 = ρmin bh,取A s1 = 500.00mm2选配钢筋: 12@200;实配面积: 565.49mm2;墙面抗弯纵筋计算面积: A s2cosη2 = 0.00mm2 < 500.00mm2 = ρmin bh,取A s2 = 500.00mm2选配钢筋: 12@200;实配面积: 565.49mm2;抗剪配筋计算配筋率: 无需配置抗剪钢筋;裂缝宽度: ωmax = 0.000mm.4.立板水平截面2"-2"截面计算(1) 立板土压力计算计算高度: H c = 1.133m.土压力计算方法: 库伦土压力, 计算墙背为立板计算截面以上的真实墙背.墙背俯斜, 需判断是否存在第二破裂面, 计算后发现第二破裂面不存在.第一破裂面土压力:墙背与竖直面的夹角α0 = 0.000°, 第一破裂角α1 = 28.568°;土压力大小E a = 1.10kN;水平向分力E ax = 1.05kN, 距墙趾顶点的竖直距离Z ay = 1.383m;竖直向分力E ay = 0.33kN, 距墙趾顶点的水平距离Z ax = 0.750m.(2) 截面内力表 13 截面2"-2"水平向外力名称和符号大小F x Z x Z y表 14 截面2"-2"各内力项和组合号对应的水平地震作用内力项组合外力项大小(kN) F x(kN) F y(kN) Z x(m) Z y(m)M1 = 0.590kN·m 4 P S0.00 0.00 0.00 0.625 1.533M q = 0.437kN·m 5 P S0.00 0.00 0.00 0.625 1.533V = 1.416kN 4 P S0.00 0.00 0.00 0.625 1.533(3) 配筋计算截面计算高度:h = 250mm;墙背抗弯纵筋计算面积: A s1cosη1 = 7.63mm2 < 500.00mm2 = ρmin bh,取A s1 = 500.00mm2选配钢筋: 12@200;实配面积: 565.49mm2;墙面抗弯纵筋计算面积: A s2cosη2 = 0.00mm2 < 500.00mm2 = ρmin bh,取A s2 = 500.00mm2选配钢筋: 12@200;实配面积: 565.49mm2;抗剪配筋计算配筋率: 无需配置抗剪钢筋;裂缝宽度: ωmax = 0.001mm.5.立板水平截面3"-3"截面计算(1) 立板土压力计算计算高度: H c = 1.700m.土压力计算方法: 库伦土压力, 计算墙背为立板计算截面以上的真实墙背.墙背俯斜, 需判断是否存在第二破裂面, 计算后发现第二破裂面不存在.第一破裂面土压力:墙背与竖直面的夹角α0 = 0.000°, 第一破裂角α1 = 28.969°;土压力大小E a = 3.58kN;水平向分力E ax = 3.41kN, 距墙趾顶点的竖直距离Z ay = 0.995m;竖直向分力E ay = 1.08kN, 距墙趾顶点的水平距离Z ax = 0.750m.(2) 截面内力表 15 截面3"-3"水平向外力名称和符号大小F x Z x Z y表 16 截面3"-3"各内力项和组合号对应的水平地震作用内力项组合外力项大小(kN) F x(kN) F y(kN) Z x(m) Z y(m)M1 = 2.741kN·m 4 P S0.00 0.00 0.00 0.625 1.250 M q = 2.030kN·m 5 P S0.00 0.00 0.00 0.625 1.250 V = 4.605kN 4 P S0.00 0.00 0.00 0.625 1.250 (3) 配筋计算截面计算高度:h = 250mm;墙背抗弯纵筋计算面积: A s1cosη1 = 35.48mm2 < 500.00mm2 = ρmin bh, 取A s1 = 500.00mm2选配钢筋: 12@200;实配面积: 565.49mm2;墙面抗弯纵筋计算面积: A s2cosη2 = 0.00mm2 < 500.00mm2 = ρmin bh, 取A s2 = 500.00mm2选配钢筋: 12@200;实配面积: 565.49mm2;抗剪配筋计算配筋率: 无需配置抗剪钢筋;裂缝宽度: ωmax = 0.006mm.6.悬臂式挡土墙配筋方案表 17 悬臂式挡土墙配筋方案位置类型计算面积(mm2/m)主筋直径(mm)主筋间距(mm)实配面积(mm2/m)裂缝宽度(mm)墙立壁墙背纵向钢筋35.484 12 200 565.49 0.006 墙背水平钢筋——10 200 392.70 ——墙面纵向钢筋0.000 12 200 565.49 0.000 墙面水平钢筋——10 200 392.70 ——墙趾板底面纵向钢筋22.764 14 180 855.21 0.003 底面水平钢筋——14 250 615.75 ——顶面纵向钢筋0.000 14 180 855.21 0.000 顶面水平钢筋——14 250 615.75 ——墙踵板顶面纵向钢筋0.000 14 180 855.21 0.000 顶面水平钢筋——14 250 615.75 ——底面纵向钢筋0.157 14 180 855.21 0.000 底面水平钢筋——14 250 615.75 ——五、墙体配筋图图 2。
悬臂式钢筋砼挡土墙计算书(大全)
悬臂式钢筋砼挡土墙计算书(大全)1、悬臂式挡土墙(1.5m)悬臂式挡土墙验算[执行标准:公路]计算项目:1、悬臂式挡土墙(1.5m)计算时间:2009-03-24 23:46:51 星期二------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身高: 1.500(m)墙顶宽: 0.300(m)面坡倾斜坡度: 1: 0.000背坡倾斜坡度: 1: 0.000墙趾悬挑长DL: 0.400(m)墙趾跟部高DH: 0.400(m)墙趾端部高DH0: 0.300(m)墙踵悬挑长DL1: 1.000(m)墙踵跟部高DH1: 0.400(m)墙踵端部高DH2: 0.400(m)加腋类型:不加腋钢筋合力点到外皮距离: 50(mm)墙趾埋深: 1.000(m)物理参数:混凝土墙体容重: 25.000(kN/m3)混凝土强度等级: C30纵筋级别: HRB335抗剪腹筋等级: HPB235裂缝计算钢筋直径: 20(mm)挡土墙类型: 抗震区挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 140.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000地震作用墙趾值提高系数: 1.500地震作用墙踵值提高系数: 1.625地震作用平均值提高系数: 1.250墙底摩擦系数: 0.300地基土类型: 土质地基地基土内摩擦角: 30.000(度)地震烈度: 设计烈度7度水上地震角: 1.50水下地震角: 2.50水平地震系数: 0.10重要性修正系数: 1.70综合影响系数: 0.25抗震基底容许偏心距:B/5公路等级及工程类别: 高速公路抗震重点工程土压力计算方法: 库仑坡线土柱:坡面线段数: 1折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 15.000 0.000 1第1个: 距离0.000(m),宽度15.000(m),高度1.580(m)(用户输入的计算荷载) 作用于墙上的附加外荷载数: 1 (作用点坐标相对于墙左上角点)荷载号X Y P 作用角(m) (m) (kN) (度)1 0.200 0.000 10.000 270.000地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)钢筋混凝土配筋计算依据:《混凝土结构设计规范》(GB 50010--2002)===================================================================== 第1 种情况: 组合1=============================================组合系数: 1.0001. 挡土墙结构重力分项系数= 1.000 √2. 填土重力分项系数= 1.000 √3. 填土侧压力分项系数= 1.000 √4. 车辆荷载引起的土侧压力分项系数= 1.000 √5. 地震作用力分项系数= 1.000 √6. 附加力分项系数= 1.000 √=============================================[土压力计算] 计算高度为1.500(m)处的库仑主动土压力无荷载时的破裂角= 31.460(度)按假想墙背计算得到:第1破裂角:30.390(度)Ea=50.997(kN) Ex=18.533(kN) Ey=47.510(kN) 作用点高度Zy=0.670(m) 因为俯斜墙背,需判断第二破裂面是否存在,计算后发现第二破裂面存在:第2破裂角=27.558(度) 第1破裂角=29.610(度)Ea=41.103(kN) Ex=18.942(kN) Ey=36.478(kN) 作用点高度Zy=0.670(m) 墙身截面积= 0.990(m2) 重量= 24.750 kN整个墙踵上的土重= 10.538(kN) 重心坐标(0.579,-0.654)(相对于墙面坡上角点)整个墙踵上墙背与第二破裂面之间换算土柱重= 6.520(kN) 重心坐标(0.409,0.000)(相对于墙面坡上角点) 墙趾板上的土重= 4.680(kN) 相对于趾点力臂=0.195(m))全墙地震力=1.777(kN) 作用点距墙顶高度=0.789(m)(一) 滑动稳定性验算基底摩擦系数= 0.300滑移力= 20.719(kN) 抗滑力= 27.890(kN)滑移验算满足: Kc = 1.346 > 1.300滑动稳定方程验算:滑动稳定方程满足: 方程值= 8.566(kN) > 0.0(二) 倾覆稳定性验算相对于墙趾点,墙身重力的力臂Zw = 0.764 (m)相对于墙趾点,墙踵上土重的力臂Zw1 = 0.914 (m)相对于墙趾点,墙趾上土重的力臂Zw2 = 0.195 (m)相对于墙趾点,Ey的力臂Zx = 1.351 (m)相对于墙趾点,Ex的力臂Zy = 0.670 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 13.946(kN-m) 抗倾覆力矩= 90.693(kN-m)倾覆验算满足: K0 = 6.503 > 1.300倾覆稳定方程验算:倾覆稳定方程满足: 方程值= 69.661(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基,验算墙底偏心距及压应力作用于基础底的总竖向力= 92.967(kN) 作用于墙趾下点的总弯矩=76.746(kN-m)基础底面宽度 B = 1.700 (m) 偏心距e = 0.024(m)基础底面合力作用点距离基础趾点的距离Zn = 0.826(m)基底压应力: 趾部=59.410 踵部=49.963(kPa)最大应力与最小应力之比= 59.410 / 49.963 = 1.189作用于基底的合力偏心距验算满足: e=0.024 <= 0.200*1.700 = 0.340(m)墙趾处地基承载力验算满足: 压应力=59.410 <= 210.000(kPa)墙踵处地基承载力验算满足: 压应力=49.963 <= 227.500(kPa)地基平均承载力验算满足: 压应力=54.686 <= 175.000(kPa)(四) 墙趾板强度计算标准值:作用于基础底的总竖向力= 92.967(kN) 作用于墙趾下点的总弯矩=76.746(kN-m) 基础底面宽度 B = 1.700 (m) 偏心距e = 0.024(m)基础底面合力作用点距离趾点的距离Zn = 0.826(m)基础底压应力: 趾点=59.410 踵点=49.963(kPa)设计值:作用于基础底的总竖向力= 92.967(kN) 作用于墙趾下点的总弯矩=76.746(kN-m) 基础底面宽度 B = 1.700 (m) 偏心距e = 0.024(m)基础底面合力作用点距离趾点的距离Zn = 0.826(m)基础底压应力: 趾点=59.410 踵点=49.963(kPa)[趾板根部]截面高度: H' = 0.400(m)截面剪力: Q = 15.139(kN)截面抗剪验算满足,不需要配抗剪腹筋截面弯矩: M = 3.067(kN-m)抗弯拉筋构造配筋: 配筋率Us=0.01% < Us_min=0.21% 抗弯受拉筋: As = 858(mm2)截面弯矩: M(标准值) = 3.067(kN-m)最大裂缝宽度为: 0.006 (mm)。
悬臂式挡土墙计算
[踵板根部]
截面高度: H' = 0.500(m)
抗弯配筋面积最大值结果:组合1(一般情况)
截面弯矩: M = 278.795(kN-m)
配筋面积: As = 2175(mm2)
抗剪配筋面积最大值结果:组合1(一般情况)
截面剪力: Q = 339.662(kN)
配筋面积: Av = 1634.286(mm2/mm)
(三)地基验算
作用于基底的合力偏心距验算最不利为:组合1(一般情况)
作用于基底的合力偏心距验算满足: e=0.036 <= 0.250*6.800 = 1.700(m)
墙趾处地基承载力验算最不利为:组合1(一般情况)
墙趾处地基承载力验算满足:压应力=162.018 <= 600.000(kPa)
墙踵处地基承载力验算最不利为:组合1(一般情况)
墙顶宽: 0.400(m)
面坡倾斜坡度: 1: 0.100
背坡倾斜坡度: 1: 0.200
墙趾悬挑长DL: 1.500(m)
墙趾跟部高DH: 0.500(m)
墙趾端部高DH0: 0.400(m)
墙踵悬挑长DL1: 2.500(m)
墙踵跟部高DH1: 0.500(m)
墙踵端部高DH2: 0.500(m)
验算挡土墙绕墙趾的倾覆稳定性
倾覆力矩= 860.811(kN-m)抗倾覆力矩= 4454.751(kN-m)
倾覆验算满足: K0 = 5.175 > 1.500
(三)地基应力及偏心距验算
基础为天然地基,验算墙底偏心距及压应力
作用于基础底的总竖向力= 1068.211(kN)作用于墙趾下点的总弯矩=3593.941(kN-m)
悬臂式挡土墙计算书
4m高悬臂------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身高: 4.000(m)墙顶宽: 0.300(m)面坡倾斜坡度: 1: 0.000背坡倾斜坡度: 1: 0.050墙趾悬挑长DL: 0.450(m)墙趾跟部高DH: 0.400(m)墙趾端部高DH0: 0.300(m)墙踵悬挑长DL1: 1.800(m)墙踵跟部高DH1: 0.400(m)墙踵端部高DH2: 0.300(m)加腋类型:背坡加腋背坡腋宽YB2: 0.400(m)背坡腋高YH2: 0.400(m)设防滑凸榫防滑凸榫尺寸BT1: 1:0.800(m)防滑凸榫尺寸BT: 0.650(m)防滑凸榫尺寸HT: 0.400(m)防滑凸榫被动土压力修正系数: 1.000防滑凸榫容许弯曲拉应力: 0.500(MPa)防滑凸榫容许剪应力: 0.990(MPa)钢筋合力点到外皮距离: 50(mm)墙趾埋深: 1.500(m)物理参数:混凝土墙体容重: 25.000(kN/m3)混凝土强度等级: C30纵筋级别: HRB335抗剪腹筋级别: R235裂缝计算钢筋直径: 20(mm)挡土墙类型: 一般挡土墙墙后填土内摩擦角: 30.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 15.000(度)地基土容重: 19.000(kN/m3)修正后地基承载力特征值: 150.000(kPa)地基承载力特征值提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.300地基土类型: 土质地基地基土内摩擦角: 30.000(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 1折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 12.000 0.000 1第1个: 距离0.000(m),宽度12.000(m),高度0.921(m) 2004路基规范挡土墙车辆荷载地面横坡角度: 0.000(度)填土对横坡面的摩擦角: 30.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)钢筋混凝土配筋计算依据:《公路钢筋混凝土与预应力混凝土桥涵设计规范》(JTG D62-2004) =====================================================================第 1 种情况: 一般情况=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 0.900 √2. 填土重力分项系数 = 1.200 √3. 填土侧压力分项系数 = 1.400 √4. 车辆荷载引起的土侧压力分项系数 = 1.400 √=============================================[土压力计算] 计算高度为 4.000(m)处的库仑主动土压力无荷载时的破裂角 = 32.022(度)按假想墙背计算得到:第1破裂角: 30.006(度)Ea=150.448(kN) Ex=73.991(kN) Ey=130.995(kN) 作用点高度 Zy=1.544(m) 因为俯斜墙背,需判断第二破裂面是否存在,计算后发现第二破裂面存在:第2破裂角=29.993(度) 第1破裂角=30.006(度)Ea=147.970(kN) Ex=74.000(kN) Ey=128.137(kN) 作用点高度 Zy=1.544(m) 墙身截面积 = 2.872(m2) 重量 = 71.788 (kN)整个墙踵上的土重(不包括超载) = 68.310(kN) 重心坐标(1.095,-2.371)(相对于墙面坡上角点)整个墙踵上墙背与第二破裂面之间的超载换算土柱重 = 0.896(kN) 重心坐标(0.326,0.000)(相对于墙面坡上角点)墙踵悬挑板上的土重(不包括超载) = 41.867(kN) 重心坐标(1.400,-2.724)(相对于墙面坡上角点)墙趾板上的土重 = 9.832(kN) 相对于趾点力臂=0.222(m)(一) 滑动稳定性验算基底摩擦系数 = 0.300采用防滑凸榫增强抗滑动稳定性,计算过程如下:基础底面宽度 B = 3.110 (m)墙身重力的力臂 Zw = 1.041 (m)Ey的力臂 Zx = 2.219 (m)Ex的力臂 Zy = 1.544 (m)作用于基础底的总竖向力 = 278.964(kN) 作用于墙趾下点的总弯矩=353.257(kN-m)基础底面合力作用点距离墙趾点的距离 Zn = 1.266(m)基础底压应力: 墙趾=139.656 凸榫前沿=113.955 墙踵=39.742(kPa)凸榫前沿被动土压应力=380.416(kPa)凸榫抗弯强度验算:凸榫抗弯强度验算满足: 弯曲拉应力 = 432.189 <= 500.000(kPa)凸榫抗剪强度验算:凸榫抗剪强度验算满足: 剪应力 = 234.102 <= 990.000(kPa)滑移力= 74.000(kN) 抗滑力= 205.422(kN)滑移验算满足: Kc = 2.776 > 1.300滑动稳定方程验算:滑动稳定方程满足: 方程值 = 0.631(kN) > 0.0(二) 倾覆稳定性验算相对于墙趾点,墙身重力的力臂 Zw = 1.041 (m)相对于墙趾点,墙踵上土重的力臂 Zw1 = 1.535 (m)相对于墙趾点,墙趾上土重的力臂 Zw2 = 0.222 (m)相对于墙趾点,Ey的力臂 Zx = 2.219 (m)相对于墙趾点,Ex的力臂 Zy = 1.544 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 114.222(kN-m) 抗倾覆力矩= 467.479(kN-m)倾覆验算满足: K0 = 4.093 > 1.500倾覆稳定方程验算:倾覆稳定方程满足: 方程值 = 384.680(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基,验算墙底偏心距及压应力作用于基础底的总竖向力 = 278.964(kN) 作用于墙趾下点的总弯矩=353.257(kN-m) 基础底面宽度 B = 3.110 (m) 偏心距 e = 0.289(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.266(m)基底压应力: 趾部=139.656 踵部=39.742(kPa)最大应力与最小应力之比 = 139.656 / 39.742 = 3.514作用于基底的合力偏心距验算满足: e=0.289 <= 0.167*3.110 = 0.518(m)墙趾处地基承载力验算满足: 压应力=139.656 <= 180.000(kPa)墙踵处地基承载力验算满足: 压应力=39.742 <= 195.000(kPa)地基平均承载力验算满足: 压应力=89.699 <= 150.000(kPa)(四) 墙趾板强度计算标准值:作用于基础底的总竖向力 = 278.964(kN) 作用于墙趾下点的总弯矩=353.257(kN-m) 基础底面宽度 B = 3.110 (m) 偏心距 e = 0.289(m)基础底面合力作用点距离趾点的距离 Zn = 1.266(m)基础底压应力: 趾点=139.656 踵点=39.742(kPa)设计值:作用于基础底的总竖向力 = 338.848(kN) 作用于墙趾下点的总弯矩=435.524(kN-m) 基础底面宽度 B = 3.110 (m) 偏心距 e = 0.270(m)基础底面合力作用点距离趾点的距离 Zn = 1.285(m)基础底压应力: 趾点=165.644 踵点=52.265(kPa)[趾板根部]截面高度: H' = 0.400(m)截面弯矩: M = 12.765(kN-m)纵向受拉钢筋构造配筋:As = 781.875(mm2)截面剪力: Q = 55.506(kN)剪力设计值 = 55.506(kN) < 243.250(kN),可不进行斜截面抗剪承载力验算,箍筋取构造配筋:Av = 1.800(mm2/mm)。
悬臂式挡土墙计算
(三)地基应力及偏心距验算
基础为天然地基,验算墙底偏心距及压应力
作用于基础底的总竖向力= 1068.211(kN)作用于墙趾下点的总弯矩=3593.941(kN-m)
基础底面宽度B = 6.800 (m)偏心距e = 0.036(m)
基础底面合力作用点距离基础趾点的距离Zn = 3.364(m)
注意:墙身内力配筋计算时,各种作用力采用的分项(安全)系数为:
重力不利时= 1.200
重力有利时= 1.000
主动土压力= 1.200
静水压力= 1.200
扬压力= 1.200
地震力= 1.000
=====================================================================
滑移验算满足: Kc = 2.009 > 1.300
(二)倾覆验算
安全系数最不利为:组合1(一般情况)
抗倾覆力矩= 4454.751(kN-M),倾覆力矩= 860.811(kN-m)。
倾覆验算满足: K0 = 5.175 > 1.500
(三)地基验算
作用于基底的合力偏心距验算最不利为:组合1(一般情况)
基础底面合力作用点距离趾点的距离Zn = 3.364(m)
基础底压应力:趾点=194.421踵点=182.595(kPa)
[趾板根部]
截面高度: H' = 0.500(m)
截面弯矩: M = 183.958(kN-m)
抗弯受拉筋: As = 1409(mm2)
截面剪力: Q = 244.450(kN)
地基土容重: 18.000(kN/m3)
悬臂式挡墙计算书
1计算依据(1)《建筑结构荷载规范》(GB50009-2012);(2)《混凝土结构设计规范》(GB 50010-2010)(2015版);(3)《路桥施工计算手册》;(4)《挡土墙设计实用手册》;(5)《建筑边坡工程技术规范》(GB 50330-2013);(6)《混凝土结构工程施工规范》(GB50666-2011);2悬臂式挡土墙基本尺寸图 2-1 悬臂式挡墙的示意图挡图墙高度4m,挡土墙墙身及底板宽0.4m,墙身断面钢筋采用HRB400φ22,纵向间距120mm,纵向钢筋采用HRB400φ12,横向间距200mm,底板断面钢筋墙身断面钢筋采用HRB400φ20,纵向间距150mm,纵向钢筋采用HRB400φ12,横向间距200mm。
3基本参数(1)挡土墙采用C30钢筋混凝土结构,前后填土采用砂砾石,干重度γ=18KN/m3,饱和重度γrat=21KN/m3;砂砾石的摩擦角为φ=32°,粘聚力c=0Kpa。
墙身采用竖直,忽略墙背与砂砾石之间的摩擦力。
填土表面水平,即为β=0°;墙背直立,即为α=0。
填土过程做好排水处理,计算时不考虑墙后有水情况。
(2)地基为强风化含砂砾岩,承载力基本值为f=400KN/m2;墙基与地基土(原状土)之间的摩擦系数μ=0.45;(3)《混凝土结构设计规范》(GB 50010-2010)(2015年版)中的C30混凝土轴心抗压强度设计值为14.3MPa,轴心抗拉强度设计值1.43MPa,弹性模量3×104MPa;(4)《混凝土结构设计规范》(GB 50010-2010)(2015年版)中HRB400钢筋的抗拉强度设计值为f y=360MPa,抗压强度设计值f y′=360MPa;屈服强度f yk=400MPa4模型及荷载分析4.1计算模型按照《建筑边坡工程技术规范》(GB50330-2013)第12.2.5条规定,悬臂式挡墙的立板、墙趾板和墙踵板等结构构件取纵向长度L=1m作为按悬挑构件进行计算;4.2荷载分析4.2.1附加侧向压力(1)考虑回填土上方车辆等整体重量为132t,在离挡墙约0.5m设置警示带(防撞护栏),车辆前后轮距按照1.8m,最前后最后轮距按照6.6m计算,因此把车辆考虑距离挡土墙墙身距离a=1.4m线性荷载Q=200KN/m;《建筑边坡工程技术规范》(GB 50330-2013)附录B规定距支护结构顶端作用有线分布荷载时,附加侧向压力分布可简化为等腰三角形,最大附加侧向土压力可按下式计算:图 4-1整体受力示意图e=eℎ,max =(2Q Lℎ)√K aeℎ,max-最大附加侧向压力(kN/m2);ℎ-附加侧向压力分布范围(m),h=a(tanβ−tanφ)=1.65m,β=45°+φ2 Q L-线分布荷载标准值(kN/m),取值Q=200KN/m;K a-主动土压力系数,K a=tan2(45°−φ2);φ-内摩擦角系数32°;所以最大的最大附加侧向压力eℎ,max=66.38KN/m2;附加侧向压力距基地高度:h1=4.4−a (tanβ+tanφ)2⁄=2.70m附加侧压力的合力:E a1=12eℎ,maxℎ=12×66.38×1.65=54.76KN/m按纵向长度取0.5m计算,合力取值:F a1=54.76×1=54.76KN4.2.2墙后土压力因前后回填土为同一土,而且为砂砾石,粘聚力c=0。
一个9米高悬臂式挡土墙的计算书(PKPM)
一个9米高悬臂式挡土墙的计算书(PKPM)挡土墙计算公司名称_______________项目名称_______________构件编号_______________设计人_______________校对人_______________日期_______________一、设计资料钢筋混凝土配筋计算依据:《混凝土结构设计规范》(GB 50010--2010)4.土层信息:土层参数表格1、挡土墙参数挡土墙类型:悬臂式挡土墙挡土墙的高度:9.00 m挡土墙的顶宽:0.35 m墙背倾斜坡度: 1:0.04墙趾宽度:1.50 m墙趾高度:0.75 m墙踵宽度:3.00 m墙踵高度:0.75 m墙体材料的容重:25.00 kN/m3墙背面与挡土之间的摩擦角:δ=30 °墙底与基土的摩擦系数:μ=0.352、配筋计算参数混凝土强度等级:C30钢筋级别:HRB400裂缝计算钢筋等效直径:10.00 mm混凝土保护层厚度:30.00 mm裂缝控制宽度:0.20 mm3、土坡及荷载参数坡面线段数:1坡面序号水平长度(m) 竖直长度(m)1 10.00 0.00面荷载距墙体水平距离:0.00 m面荷载分布宽度:10.00 m面荷载值:BP=20.00 kPa土层序号重度(kN/m3) 粘聚力 (kPa) 内摩擦角(度)1 18.00 5.00 30.00二、计算结果1、挡土墙自重计算挡土墙总重:W=203.34 kN/m相对于趾点力臂:Zw=2.16 m用墙踵的竖直面作为假想墙背,按朗肯理论计算:墙踵上的土重:W1=530.00 kN/m相对于趾点力臂:Zw1=3.36 m2、土压力计算土压力总值:Ea=240.48 kN/m土压力x方向分量:Ex=240.48 kN/m土压力y方向分量:Ey=0.00 kN/m土压力x方向作用位置:Zx=5.18 m土压力y方向作用位置:Zy=3.49 m3、抗倾覆稳定验算挡土墙抗倾覆稳定安全系数:Kq=ExZy(WZw+EyZx)=2.65 ≥1.6 抗倾覆稳定验算满足!4、抗滑移稳定验算挡土墙抗滑移稳定安全系数:Kh=Ex(W+Eyμ)=1.48≥1.3 抗滑移稳定验算满足!5、地基验算基底合力的偏心距:e0=2(B)-W+Ey(WZw+EyZx-ExZy)=0.71 m∵e0∴基底地基土不出现零应力区,最大应力值:σmax=B(W+Ey)(1+B(6e0))=257.44 kPa基底压力最小值:σmin=B(W+Ey)(1-B(6e0))=25.71 kPa6、墙身截面强度验算1)立板截面强度验算底截面弯矩设计值:采用承载能力极限状态下荷载效应的基本组合,永久荷载效应起控制作用,弯矩设计值墙踵板根部点的弯矩设计值:M=901.86 kN·m/m墙踵板根部点的弯矩标准值:Mk=659.83 kN·m/m当钢筋配筋面积As=4667.74mm2时,最大裂缝宽度ωmax=0.20 mm<0.20>2)底板截面强度验算按承载能力极限状态下荷载效应的基本组合,永久荷载效应起控制作用竖向力引起的弯矩设计值:Mv=3000.59 kN·m/m水平力引起的弯矩设计值:Mh=1112.18 kN·m/m总竖向力设计值:G=993.02 kN/m偏心距:e=2(B)-G(Mv-Mh)=0.69 mm基底最大应力值:σmax=B(G)(1+B(6e))=344.54 kPa基底压力最小值:σmin=B(G)(1-B(6e))=38.86 kPa墙踵板根部点的地基压力设计值:pd=215.90 kPa墙趾板根部点的地基压力设计值:pb=256.02 kPa按正常使用极限状态下荷载效应的标准组合竖向力引起的弯矩标准值:Mvk=2219.33 kN·m/m水平力引起的弯矩标准值:Mhk=838.11 kN·m/m总竖向力标准值:Gk=733.35 kN/m偏心距:e=2(B)-Gk(Mvk-Mhk)=0.71 mm基底最大应力值:σmax=B(Gk)(1+B(6e))=257.44 kPa 基底压力最小值:σmin=B(Gk)(1-B(6e))=25.71 kPa 墙踵板根部点的地基压力标准值:pd=159.91 kPa墙趾板根部点的地基压力标准值:pb=190.33 kPa配筋计算及裂缝验算墙趾板根部点的弯矩设计值:Mb=325.94 kN·m/m墙趾板根部点的弯矩标准值:Mbk=236.33 kN·m/m 当钢筋配筋面积As=1500.09mm2时,最大裂缝宽度ωmax=0.19 mm<0.20>墙踵板根部点的弯矩设计值:Md=539.91 kN·m/m墙踵板根部点的弯矩标准值:Mdk=410.69 kN·m/m 当钢筋配筋面积As=2651.39mm2时,最大裂缝宽度ωmax=0.19 mm<0.20>。
悬臂式挡土墙计算.docx
悬臂式挡土墙计算.docx **模板一:悬臂式挡土墙计算**1. 引言1.1 背景概述1.2 目的和范围1.3 参考资料2. 悬臂式挡土墙基本原理2.1 定义和构造2.2 作用机理2.3 主要组成部分3. 力学分析3.1 悬臂式挡土墙受力分析3.2 抗滑稳定性计算3.3 抗倾覆稳定性计算3.4 抗拔稳定性计算4. 计算步骤与方法4.1 参数设定4.2 抗滑稳定性计算步骤4.3 抗倾覆稳定性计算步骤4.4 抗拔稳定性计算步骤5. 计算示例5.1 抗滑稳定性计算示例5.2 抗倾覆稳定性计算示例5.3 抗拔稳定性计算示例6. 结果分析和讨论6.1 计算结果分析6.2 影响因素讨论6.3 结果可靠性评价7. 结论与建议7.1 结论总结7.2 建议和改进措施附录附件1:悬臂式挡土墙设计参数表格附件2:悬臂式挡土墙计算公式推导附件3:悬臂式挡土墙施工图纸法律名词及注释:1. 抗滑稳定性:指悬臂式挡土墙在承受外部力作用下,能够保持基底不发生滑动的能力。
2. 抗倾覆稳定性:指悬臂式挡土墙在承受外部力作用下,能够保持整体不发生倾覆的能力。
3. 抗拔稳定性:指悬臂式挡土墙在承受外部拉力作用下,能够保持墙体不发生脱离的能力。
**模板二:悬臂式挡土墙计算**1. 简介1.1 背景1.2 目的1.3 范围2. 定义和原理2.1 悬臂式挡土墙的定义2.2 悬臂式挡土墙的原理和构造3. 设计参数3.1 土壤参数3.2 墙体参数3.3 基底参数4. 悬臂式挡土墙受力分析4.1 抗滑稳定性分析4.1.1 滑移面的确定4.1.2 滑动力的计算4.1.3 滑动力的抵抗力计算 4.1.4 安全系数的评估4.2 抗倾覆稳定性分析4.2.1 倾斜面的确定4.2.2 倾覆力的计算4.2.3 倾覆力的抵抗力计算 4.2.4 安全系数的评估4.3 抗拔稳定性分析4.3.1 拔起面的确定4.3.2 拔起力的计算4.3.3 拔起力的抵抗力计算4.3.4 安全系数的评估5. 结果分析与讨论5.1 抗滑稳定性分析结果5.2 抗倾覆稳定性分析结果5.3 抗拔稳定性分析结果5.4 讨论与改进建议6. 总结附录附件1:悬臂式挡土墙设计参数表格附件2:悬臂式挡土墙计算公式推导附件3:悬臂式挡土墙施工图纸法律名词及注释:1. 抗滑稳定性:悬臂式挡土墙在承受外部力作用下,保持基底不发生滑动的能力。
悬臂式挡土墙计算书
悬臂式挡土墙计算书悬臂式挡土墙计算书(一)设计资料:1.悬臂式路肩挡土墙(如图)。
墙高H=5.50 m,顶宽b=0.25m,立壁面坡坡度1:m=1:0.05,基础埋深h=0.5m。
2.墙背填土容重γ=18kN/m3,内摩擦角φ0=34。
3.地基土内摩擦角φ0=35,摩擦系数f=0.4,容许承载力[σ]=150kPa。
4.活荷载为汽车-超20级。
5.抗滑动和倾覆安全系数Kc=1.3,Ko=1.5。
6.钢筋混凝土结构设计数据:1)混凝土标号R=25Mpa,抗压设计强度Ra=8500kPa,弹性模量Eh=2.3*10E7 kPa,抗拉设计强度Ri=1.05Mpa 。
2)I级钢筋抗拉设计强度Rg=2.4x10E5kPa,弹性模量Eg=2.1x10E8kPa。
3)裂缝容许宽度δfmax=0.2mm。
(二)土压力计算1.汽车荷载换算由表3-2-6中公式,有h0= 200.00/γ[13.0+0.577(H+2a)]= 200.00/(18*(13+0.577*(5.5+2*0))=0.687m2.用朗金公式计算土压力(β=0)K a=0.271σ0=γh0K a=18*0.687*0.271=3.351 KpaσH =γ(h0+H)K a=18.0*(0.687+5.5)*0.271=30.180 KPa由式(3-6-1)、(3-6-4)得全墙土压力E及力臂y为E=1/2γH^2Ka(1+2h0/H)=0.5*18*5.5*5.5*0.271*(1+2*0.687/5.5)=92.211 kNy=(3h0+H)H/3(2h0+H)=2.017 m(三)墙身尺寸计算1. 底板长度B假定底板厚度h3=0.5m,h1=h3=0.5 m ,则H1=H-h3=5.5-0.5=5.0 mB2=b+mH1=0.25+0.05*5.0=0.50 m当γ=18kN/m3,f=0.4 时,由表3-6-1得容重修正系数μ=1.07 由式(3-6-7)得踵板长度B3为B3==1.30*92.211/(0.4*(5.5+0.687)*1.07*18)-0.5=2.015 m 由式(3-6-9)得踵板的修正长度为ΔB3=1/2*mH1=0.5*0.05*5.0=0.125 m由式(3-6-10a) 得趾板长度为B1==0.374取B1=0.90 mB3=2.40 m底板长度B=B1+B2+B3=3.80 m2.立壁厚度立壁根部截面(Hi=H1=5.5 m)由式(3-6-15)得该截面的剪应力Q1为Q1=E XHi=γHicosβ(0.5Hi+h0)Ka=18*5.0*1*(0.5*5.0+0.687)*0.271=77.73 kN由式3-6-16 该截面的弯矩M1为M1=Mhi=1/6γHi^2cosβ(Hi+3h0)Ka=1/6*18*5.0^2*1*(5.0+3*0.687)*0.271=143.51 kN.m根据《桥规》第4.1.2条,计算内力Q1j,M1j为Q1j=1.2Q1=1.2*77.73=93.28 kNM1j=1.2M1=1.2*143.51=172.22 kN.m1)按配筋要求确定厚度取配筋率μ=0.7%,由式(3-6-11a)和(3-6-11b)有ξ=μRg/Ra=0.007*2.4*100000/14500 =0.116A0=ξ(1-0.5ξ)=0.116*(1-0.5*0.116)=0.109由式(3-6-11),截面有效厚度为h0≥sqr((Mj*γc)/(A0*b*Ra)=sqr((172.22*1.25)/(.109*1.0*14500))= 0.37 m2)按斜裂缝限制要求确定厚度由式(3-16-12),截面有效厚度为h0≥Qij/(0.05*sqrR*b)=93.28/(0.05*sqr(25)*100)=3.73 cm =0.05 m立壁厚度由配筋率控制,取h0=0.37 m 保护层厚度为0.04m,则立壁厚度为0.41 m (与原假设的B2=.50 相符)3.底板厚度作用于挡土墙基底的剪应力为:N=Kc*Ex/f =1.30*92.211/0.4=299.68 (kN)底板厚度由踵板控制,并假设地基反力近似地呈三角形分布δ2=0 δ1=2N/B=2*299.68/3.80=157.723 (kN)踵根部截面(B3I=B3=2.40 m)由式(3-6-17) 得该截面的剪应力为(β=0, δ2=0时)Q3=Q3I=B3I*(γ(H1+h0)+ γh*h3-0.5B3I*δ1/B)=2.40*(18*(5.0+0.687)+25*0.5-0.5*2.40*157.723/3.80)=156.140 kN由式(3-6-18)得该截面的弯矩为M3=M3I=B3I^2/6*(3γ(H1+h0)+3γh*h3-B3I*δ1/B)=2.40^2/6*(3*18*(5.0+0.687)+3*25*0.5-157.723*2.40/3.80) =235.183 kN.m根据《桥规》第4.1.2条,计算内力Q1j,M1j为Q1j=1.2Q1=1.2*156.14=187.368 kNM1j=1.2M1=1.2*235.183=282.220 kN.m3)按配筋要求确定厚度取配筋率μ=0.7%,由式(3-6-11a)和(3-6-11b)有ξ=μRg/Ra=0.007*2.4*100000/14500 =0.116A0=ξ(1-0.5ξ)=0.116*(1-0.5*0.116)=0.109由式(3-6-11),截面有效厚度为h0≥sqr((Mj*γc)/(A0*b*Ra)=sqr((282.220*1.25)/(0.109*1.0*14500))= 0.47 m4)按斜裂缝限制要求确定厚度由式(3-16-12),截面有效厚度为h0≥Qij/(0.05*sqrR*b)=187.368/(0.05*sqr(25)*100)=7.49 cm =0.08 m立壁厚度由配筋率控制,取h0=0.47 m 保护层厚度为0.04m,则立壁厚度为0.51 m (与原假设的h3=0.50 基本相符)(四)墙体稳定性和基底应力验算1.求全墙总竖向力N和抗倾覆力矩My(1)踵板上填土重W及力臂Zw(对趾板端部的力臂)W=γB3(H1+h0)=18*2.40*(5.0+0.687)= 245.678 kNZw=B1+B2+B3/2=0.9+0.50+0.5*2.40=2.60 m(2)墙体自重G及力臂Zga.立壁自重Wa及力臂ZaWa=1/2*γh*H1*(B2+b)=1/2*25*5.0*(0.50+0.25)=46.875 kNZa=(b^2+b*B2+B2^2)/(3*(b+B2))+(B2+2b)(B2-b)/(3(b+B2))+B1=1.206 mb.趾板、夹块和踵板的自重Wb及力臂ZbWb=γh*B2*h3=25*0.5*.50=6.25 kNZb=B1+B2/2=0.8+0.5/2=1.15 mWc=γh*B1*h01=25*0.9*0.5=11.25 kNZc=B1/2=0.45 mWd=γh*B3*h3=25*2.40*0.5=30 kNZd=B1+B2+B3/2=0.8+0.5+2.4/2=2.6 mG=Wa+Wb+Wc+Wd=94.375 kNZg=(Wa*Za+Wb*Zb+Wc*Zc+Wd*Zd)/G=1.555 m(3)趾板上覆土重Wh及力臂ZhWh=(h-h01)*B1*γ=(1.0-0.5)*0.9*18=8.1 kNZh=1/2B1=0.45 m全墙总竖向力及抗倾覆力矩为N=W+G+Wh=245.678+94.375+8.10=348.153 kNMy=W*Zw+G*Zg+Wh*Zh=245.678*2.6+94.375*1.555+8.1*0.45=789.168 kN.m2.验算抗滑动稳定系数Kc=N*f/Ex=348.153*0.4/92.208=1.510 >1.3 (满足要求)3.验算抗倾覆稳定系数倾覆力矩M0为M0=Ex*y=92.208*2.017=185.942 kN.mK0=My/M0=789.168/185.942=4.244 >1.50 (满足要求)4.验算偏心距Zn=(My-M0)/N=(786.168-185.942)/348.153=1.733 mB/6=3.80/6= 0.633 mE=B/2-Zn=3.80/2-1.733=0.1675.验算基底应力δ1,2=N/B(1±6e/B)=348.153/3.80*(1±6*0.167/3.80)=115.829 kPa =67.410 kPa<[δ]=120 kPa(五)墙身配筋或裂缝开展宽度计算1.内力计算注:2. 配筋计算3.裂缝开展宽度计算4.斜截面抗剪强度验算根据《桥规》第4.1.13条,如截面受弯构件满足以下要求时,则不需进行斜截面抗剪强度计算,且按构造要求配置箍筋;Qj<0.038Rt *b *h0。
悬臂式挡土墙计算
LGE1 LGE2
E
F
G
H
I
2.00
2.00
1.50
1.50
0.00
7.90
8.40
8.40
1.00
1.00
地下水至填土
面距离距离
10.91
L1
69.81
L2
60.38
L3
2.00 总土压力
7.07
141.09
3.20
2.13
5.50
土自重
5.50
637.00
eq
1.47 Eq
12.38
LEq
4.20
9.00 挡土高 7.40 8.40 1.00 宽/高 1.50 1.07 0.50 0.50 0.80 6.00
18.50 10.00 33.00
0.00
水重度 10
25.00 15.00
0.35
5.00 6.40 6.40
1.00 3级 1.00 1.00 1.20 1.00 184.17 293.13 1.59
σmax σmin
0.00 837.50 481.27 4225.63
4.47 3.00 0.03 94.86 91.25
(抛石基床底面应力:重力式码头规范) -无抛石不考虑 墙底面实际受压宽度B' 基床厚度d' 抛石水下重度γ σmax' σmin' 抛石底面偏心距e' 平均应力σ
9.00 1.00 10.00 20 87.61 84.66 0.01 86.14 258.41
三、工况 地面荷载q(kPa) 墙前水位(m) 墙后水位(m)
四、抗滑验算 结构重要系数γ0 结构系数γd 自重分项系数γG 土压力分项系数γE 水压力分项系数γpw 滑动力=γ0(γEEH+γPWPW+γEEqh)
悬臂式挡土墙验算
悬臂式挡土墙验算[执行标准:公路]计算项目:钱胡路K1+736~K1+968段右侧挡墙------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身高: 5.000(m)墙顶宽: 0.400(m)面坡倾斜坡度: 1: 0.000背坡倾斜坡度: 1: 0.050墙趾悬挑长DL: 0.800(m)墙趾跟部高DH: 0.500(m)墙趾端部高DH0: 0.400(m)墙踵悬挑长DL1: 1.100(m)墙踵跟部高DH1: 0.500(m)墙踵端部高DH2: 0.400(m)加腋类型:背坡加腋背坡腋宽YB2: 0.500(m)背坡腋高YH2: 0.500(m)设防滑凸榫防滑凸榫尺寸BT1: 1:0.800(m)防滑凸榫尺寸BT: 0.625(m)防滑凸榫尺寸HT: 0.400(m)防滑凸榫被动土压力修正系数: 1.000防滑凸榫容许弯曲拉应力: 0.500(MPa)防滑凸榫容许剪应力: 0.990(MPa)钢筋合力点到外皮距离: 40(mm)墙趾埋深: 1.000(m)物理参数:混凝土墙体容重: 25.000(kN/m3)混凝土强度等级: C30纵筋级别: HRB335抗剪腹筋等级: HRB335裂缝计算钢筋直径: 18(mm)挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 18.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 120.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 1折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 2.000 0.030 1第1个: 距离0.000(m),宽度2.000(m),高度0.167(m) 2004路基规范挡土墙人群荷载地面横坡角度: 0.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)钢筋混凝土配筋计算依据:《混凝土结构设计规范》(GB 50010--2002)=====================================================================第 1 种情况: 组合1=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 0.900 √2. 填土重力分项系数 = 0.900 √3. 填土侧压力分项系数 = 1.200 √4. 车辆荷载引起的土侧压力分项系数 = 1.200 √=============================================[土压力计算] 计算高度为 5.000(m)处的库仑主动土压力无荷载时的破裂角 = 29.310(度)按假想墙背计算得到:第1破裂角: 27.730(度)Ea=107.443 Ex=61.935 Ey=87.795(kN) 作用点高度 Zy=1.730(m)因为俯斜墙背,需判断第二破裂面是否存在,计算后发现第二破裂面不存在墙身截面积 = 4.080(m2) 重量 = 102.000 kN整个墙踵上的土重 = 55.076(kN) 重心坐标(1.034,-2.968)(相对于墙面坡上角点)墙踵悬挑板上的土重 = 21.876(kN) 重心坐标(1.417,-3.677)(相对于墙面坡上角点) 墙趾板上的土重 = 7.920(kN) 相对于趾点力臂=0.388(m))(一) 滑动稳定性验算基底摩擦系数 = 0.500采用防滑凸榫增强抗滑动稳定性,计算过程如下:基础底面宽度 B = 3.000 (m)墙身重力的力臂 Zw = 1.227 (m)Ey的力臂 Zx = 2.377 (m)Ex的力臂 Zy = 1.730 (m)作用于基础底的总竖向力 = 252.791(kN) 作用于墙趾下点的总弯矩=330.739(kN-m) 基础底面合力作用点距离墙趾点的距离 Zn = 1.308(m)基础底压应力: 墙趾=116.562 凸榫前沿=99.336 墙踵=51.965(kPa)凸榫前沿被动土压力=323.848(kPa)凸榫抗弯强度验算:凸榫抗弯强度验算满足: 弯曲拉应力 = 397.945 <= 500.000(kPa)凸榫抗剪强度验算:凸榫抗剪强度验算满足: 剪应力 = 207.263 <= 990.000(kPa)凸榫设计宽度为: 0.558(m)滑移力= 61.935(kN) 抗滑力= 212.755(kN)滑移验算满足: Kc = 3.435 > 1.300滑动稳定方程验算:滑动稳定方程满足: 方程值 = 56.077(kN) > 0.0(二) 倾覆稳定性验算相对于墙趾点,墙身重力的力臂 Zw = 1.227 (m)相对于墙趾点,墙踵上土重的力臂 Zw1 = 1.834 (m)相对于墙趾点,墙趾上土重的力臂 Zw2 = 0.388 (m)相对于墙趾点,Ey的力臂 Zx = 2.377 (m)相对于墙趾点,Ex的力臂 Zy = 1.730 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 107.150(kN-m) 抗倾覆力矩= 437.889(kN-m)倾覆验算满足: K0 = 4.087 > 1.500倾覆稳定方程验算:倾覆稳定方程满足: 方程值 = 305.213(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基,验算墙底偏心距及压应力作用于基础底的总竖向力 = 252.791(kN) 作用于墙趾下点的总弯矩=330.739(kN-m) 基础底面宽度 B = 3.000 (m) 偏心距 e = 0.192(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.308(m)基底压应力: 趾部=116.562 踵部=51.965(kPa)最大应力与最小应力之比 = 116.562 / 51.965 = 2.243作用于基底的合力偏心距验算满足: e=0.192 <= 0.167*3.000 = 0.500(m)墙趾处地基承载力验算满足: 压应力=116.562 <= 144.000(kPa)墙踵处地基承载力验算满足: 压应力=51.965 <= 156.000(kPa)地基平均承载力验算满足: 压应力=84.264 <= 120.000(kPa)(四) 墙趾板强度计算标准值:作用于基础底的总竖向力 = 252.791(kN) 作用于墙趾下点的总弯矩=330.739(kN-m) 基础底面宽度 B = 3.000 (m) 偏心距 e = 0.192(m)基础底面合力作用点距离趾点的距离 Zn = 1.308(m)基础底压应力: 趾点=116.562 踵点=51.965(kPa)设计值:作用于基础底的总竖向力 = 253.851(kN) 作用于墙趾下点的总弯矩=328.132(kN-m) 基础底面宽度 B = 3.000 (m) 偏心距 e = 0.207(m)基础底面合力作用点距离趾点的距离 Zn = 1.293(m)基础底压应力: 趾点=119.713 踵点=49.521(kPa)[趾板根部]截面高度: H' = 0.500(m)截面剪力: Q = 73.055(kN)截面抗剪验算满足,不需要配抗剪腹筋截面弯矩: M = 30.254(kN-m)抗弯拉筋构造配筋: 配筋率Us=0.04% < Us_min=0.21%抗弯受拉筋: As = 1072(mm2)截面弯矩: M(标准值) = 28.732(kN-m)最大裂缝宽度:max = 0.029(mm)。
悬臂式挡土墙计算
基础底面合力作用点距离趾点的距离Zn = 3.364(m)
基础底压应力:趾点=194.421踵点=182.595(kPa)
[趾板根部]
截面高度: H' = 0.500(m)
截面弯矩: M = 183.958(kN-m)
抗弯受拉筋: As = 1409(mm2)
基础底面宽度B = 6.800 (m)偏心距e = 0.036(m)
基础底面合力作用点距离趾点的距离Zn = 3.364(m)
基础底压应力:趾点=162.018踵点=152.162(kPa)
设计值:
作用于基础底的总竖向力= 1281.853(kN)作用于墙趾下点的总弯矩=4312.729(kN-m)
基础底面宽度B = 6.800 (m)偏心距e = 0.036(m)
基础底面合力作用点距离基础趾点的距离Zn = 3.364(m)
基底压应力:趾部=162.018踵部=152.162(kPa)
最大应力与最小应力之比= 162.018 / 152.162 = 1.065
作用于基底的合力偏心距验算满足: e=0.036 <= 0.250*6.800 = 1.700(m)
抗弯拉筋构造配筋:配筋率Us=0.03% < Us_min=0.21%
抗弯受拉筋: As = 4719(mm2)
转换为斜钢筋: As/cos_ = 4812(mm2)
截面抗剪验算满足,不需要配抗剪腹筋
最大裂缝宽度:鋐max = 0.017(mm)。
[距离墙顶8.000(m)处]
截面高度H' = 2.800(m)
kc倾覆稳定性验算相对于墙趾点墙身重力的力臂zw相对于墙趾点墙踵上土重的力臂zw1相对于墙趾点墙趾上土重的力臂zw2相对于墙趾点ey的力臂zx相对于墙趾点ex的力臂zy验算挡土墙绕墙趾的倾覆稳定性倾覆力矩860811knm抗倾覆力矩4454751knm倾覆验算满足
悬臂式挡土墙计算
基础底压应力:趾点=162.018踵点=152.162(kPa)
设计值:
作用于基础底的总竖向力= 1281.853(kN)作用于墙趾下点的总弯矩=4312.729(kN-m)
基础底面宽度B = 6.800 (m)偏心距e = 0.036(m)
截面抗剪验算满足,不需要配抗剪腹筋
截面弯矩: M(标准值) = 147.667(kN-m)
最大裂缝宽度:鋐max = 0.406(mm)。
(五)墙踵板强度计算
标准值:
作用于基础底的总竖向力= 1068.211(kN)作用于墙趾下点的总弯矩=3593.941(kN-m)
基础底面宽度B = 6.800 (m)偏心距e = 0.036(m)
裂缝计算最不利结果:组合1(一般情况)
=================================================
各组合最不利结果
=================================================
(一)滑移验算
安全系数最不利为:组合1(一般情况)
抗滑力= 534.105(kN),滑移力= 265.908(kN)。
(六)立墙截面强度验算
[距离墙顶2.000(m)处]
截面高度H' = 1.000(m)
抗弯配筋面积最大值结果:组合1(一般情况)
截面弯矩: M = 17.577(kN-m)
配筋面积: As = 2187(mm2)
抗剪配筋面积最大值结果:组合1(一般情况)
截面剪力: Q = 25.821(kN)
配筋面积: Av = 1634.286(mm2/mm)
悬臂式挡土墙计算
c= (G1*a1+G2*a2+G3*a3+G4*a4)/(G1+G2+G3+G4) σmax= σmin=
4.基础板配筋计算: 每延米墙身自重G1= 每延米基础板自重G2= 每延米墙后踵板宽内土重G3= 每延米墙后活荷载G4= 侧压力E1'= E2'=
(取分项系数计算) 1.2*1/2*(b4+b2)*H*25 1.2*1/2*(2*h1+h2)*(b1+b3)*25+1.2*(h1+h2)*b2*25 1.2*(H+1/2*h2)*γ 1.4*q*1 1.2*1/2*γ*H'^2*TAN(45-φ/2)^2 1.4*q*H'*TAN(45-φ/2)^2 b/2-((G1*a1+G2*a2+G3*a3+G4*a4)偏心距e0= (E1'*H'/3+E2'*H'/2))/(G1+G2+G3+G4) (G1*a1+G2*a2+G3*a3+G4*a4)/(G1+G2+G3+G4)
112.46 kN/m 0.00 kN/m 112.46 kN/m 283.39 kN.m/m 74.81 52.88 109.65 0.00 134.90 0.00 1685.96 kN/m kN/m kN/m kN/m kN/m kN/m mm
Hale Waihona Puke a2= a3= a4= 偏心距e0=
2133.57 mm 3200.00 mm 3200.00 mm 1047.08 e0>b/6! 2485.17 63.67 0.00 σmax<1.2R (σmax+σmin)/2<R 89.78 63.45 131.58 0.00 161.87 0.00 1047.08 e0>b/6! 2485.17 76.40 0.00 55.80 50.06 28.13 66.13 mm mm kN/m2 kN/m2 满足! 满足! kN/m kN/m kN/m kN/m kN/m kN/m mm mm kN/m2 kN/m2 kN/m2 kN.m/m kN/m kN/m
