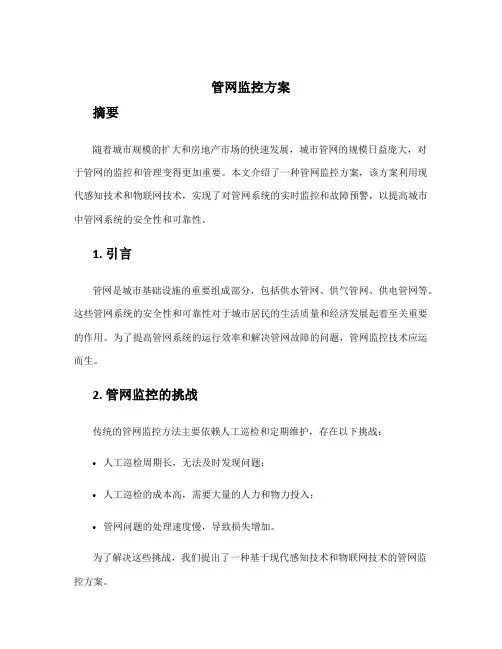

管网监控方案
管网监控方案摘要随着城市规模的扩大和房地产市场的快速发展，城市管网的规模日益庞大，对于管网的监控和管理变得更加重要。
本文介绍了一种管网监控方案，该方案利用现代感知技术和物联网技术，实现了对管网系统的实时监控和故障预警，以提高城市中管网系统的安全性和可靠性。
1. 引言管网是城市基础设施的重要组成部分，包括供水管网、供气管网、供电管网等。
这些管网系统的安全性和可靠性对于城市居民的生活质量和经济发展起着至关重要的作用。
为了提高管网系统的运行效率和解决管网故障的问题，管网监控技术应运而生。
2. 管网监控的挑战传统的管网监控方法主要依赖人工巡检和定期维护，存在以下挑战：•人工巡检周期长，无法及时发现问题；•人工巡检的成本高，需要大量的人力和物力投入；•管网问题的处理速度慢，导致损失增加。
为了解决这些挑战，我们提出了一种基于现代感知技术和物联网技术的管网监控方案。
3. 管网监控方案的设计与实现3.1 感知设备的部署为了实现对管网系统的实时监控，我们需要在关键位置部署感知设备。
感知设备可以是传感器、监测仪器等，用于监测和记录管网的各项指标，如压力、流量、温度等。
这些感知设备通过有线或无线网络与监控中心相连，将实时数据传输到监控中心。
3.2 监控中心的建设监控中心是管网监控方案的核心，负责接收、处理和显示来自感知设备的数据。
监控中心应具备以下功能：•实时数据接收和显示：能够实时接收感知设备传输过来的数据，并以可视化的方式显示在监控中心的界面上；•数据分析和处理：对接收到的数据进行分析处理，提取有价值的信息，并生成相应的报表和警告；•故障预警和报警：根据分析处理的结果，及时发出预警和报警，以便采取相应的措施；•远程控制和管理：可以远程控制和管理管网的运行状态，对故障进行诊断和处理。
3.3 数据存储和管理监控中心应具备数据存储和管理的功能，将接收到的数据进行存储和归档。
这样可以方便后续的数据分析和系统运行的评估。
同时，还可以对历史数据进行查询和回放，以便进行故障分析和处理。

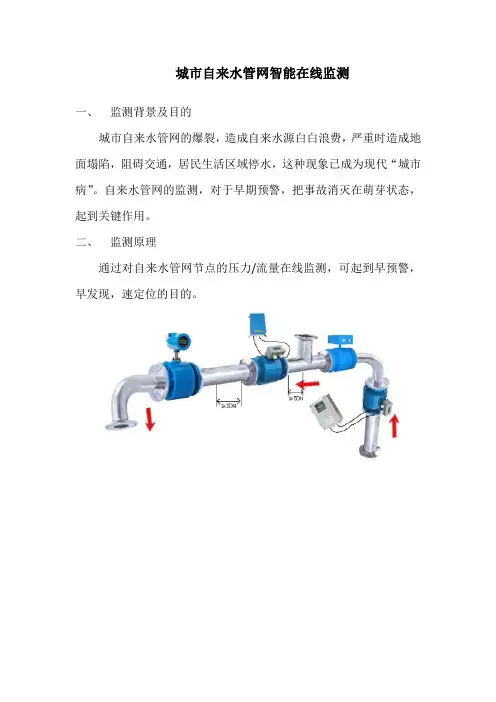

城市自来水管网智能在线监测
城市自来水管网智能在线监测
一、监测背景及目的
城市自来水管网的爆裂，造成自来水源白白浪费，严重时造成地面塌陷，阻碍交通，居民生活区域停水，这种现象已成为现代“城市病”。
自来水管网的监测，对于早期预警，把事故消灭在萌芽状态，起到关键作用。
二、监测原理
通过对自来水管网节点的压力/流量在线监测，可起到早预警，早发现，速定位的目的。
井下压力/流量智能在线监测安装示意图
无线数据监测原理示意图
如图所示，具体实现过程如下：
恰当选择自来水管网节点，在节点上安装压力传感器/电磁流量计，压力传感器/电磁流量计的参数选择，可根据管网压力/流量变化量，用水量范围选择，将传感器接入至HX-SJ/GPRS-P或HX-SJ/CDMA-P 无线智能在线数据传输终端，该终端是一款由锂电池供电的、无人值守的、防潮型的无线广域网终端设备，该终端具备数据采集周期、传输周期，独立设置的功能，根据用户需求，自行设置，报警阈值，允许用户根据压力变化量，自行设置，如果监测频率为五分钟，设备内置电池可使用一年。
三、系统特点
1．监测终端设备，具有锂电池供电、防潮、内置天线、一体化设计、安装方便。
适合地下水井节点监测。
2．监测终端设备，数据采集周期、传输周期可独立设置，方便用户根据自身实际情况，设计监测频率。
3．监测终端设备，报警阈值，可实时监测压力变化，超过阈值，立刻报警。
4．上位机服务器，采用LINUX操作系统开发，具有抗病毒、成本低的特点。
5．上位机服务器，采用高可靠性设计，系统冗余性强，可在服务器断网络后，自动恢复远端返回数据。
燃气管网监测系统方案
燃气管网监测系统解决方案一、方案背景对燃气公司来说，实时监测燃气管网的温度、压力、流量等信息是杜绝安全隐患的必要手段，相较于早期的数据传输手段（如：数字电台、有线光缆），使用远程数据采集设备（DTU）+运营商网络的监测方式，显然在节约成本、提高管网安全性方面更具有优势。
利用运营商网络，燃气公司可以将分散在各地的管网监测站点的信息实时传送到监控中心，形成以监控中心为核心辐射整个管网的分布式监控网络，使在线监测不存在盲区。
并可以通过GSM网络即时的将报警信息以短信的方式通知相关操作人员，让他们随时掌握第一手安全信息，将安全隐患扑灭在萌芽状态。
二、系统组成燃气管网监测系统分为三个部分：监控中心、数据传输终端、终端数据采集器。
监控中心包括WEB服务器、数据服务器以及PC等，监控平台可以24小时不间断采集现场实时数据，动态显示现场各个监控站点变化的数据，自动形成报表以及数据出现异常时自动发送短信报警,外勤人员可以通过Internet访问监控平台实时查看相应数据等。
终端数据采集器包括燃气流量计、压力变送器、温度变送器等，采集燃气管道流量、压力、温度等数据发送给DTU，然后通过运营商网络传输到监控中心。
网络传输设备：鉴于采集器的接口和设备的工作环境等多种情况的要求，我们选择厦门四信通讯有限公司的F2X14系列 DTU作为采集和传输设备，通过网络进行传输，实现监控中心对燃气管网的无线远程监控。
这里采用F2114（GPRS DTU）做数据传输终端，F2114是一种物联网无线数据传输终端，使用运营商网络为用户提供无线长距离数据传输,支持GPRS网络，同时支持RS232和RS485（或RS422）接口，实现透明数据传输；低功耗设计，最低功耗小于1mA；提供5路I/0,可实现数字量输入和输出、脉冲输出、模拟量输入、脉冲计数等功能。
三、系统拓扑终端设备和监控中心通信有两种方式，一种是使用运营商公网，另一种是使用APN/VPDN专网。

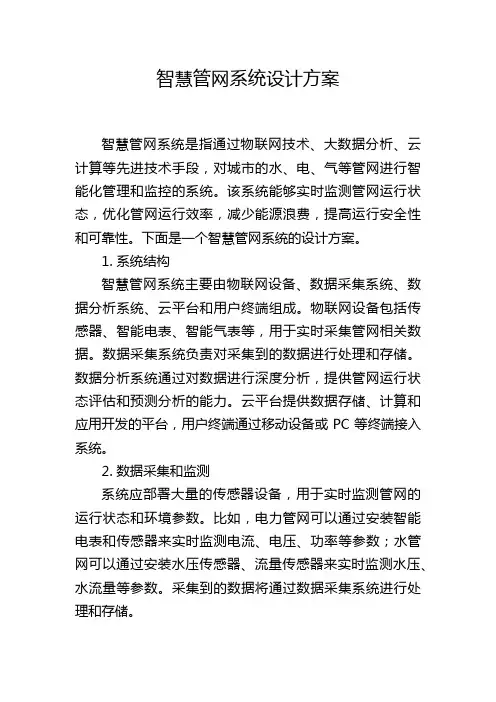

智慧管网系统设计方案
智慧管网系统设计方案智慧管网系统是指通过物联网技术、大数据分析、云计算等先进技术手段，对城市的水、电、气等管网进行智能化管理和监控的系统。
该系统能够实时监测管网运行状态，优化管网运行效率，减少能源浪费，提高运行安全性和可靠性。
下面是一个智慧管网系统的设计方案。
1. 系统结构智慧管网系统主要由物联网设备、数据采集系统、数据分析系统、云平台和用户终端组成。
物联网设备包括传感器、智能电表、智能气表等，用于实时采集管网相关数据。
数据采集系统负责对采集到的数据进行处理和存储。
数据分析系统通过对数据进行深度分析，提供管网运行状态评估和预测分析的能力。
云平台提供数据存储、计算和应用开发的平台，用户终端通过移动设备或PC等终端接入系统。
2. 数据采集和监测系统应部署大量的传感器设备，用于实时监测管网的运行状态和环境参数。
比如，电力管网可以通过安装智能电表和传感器来实时监测电流、电压、功率等参数；水管网可以通过安装水压传感器、流量传感器来实时监测水压、水流量等参数。
采集到的数据将通过数据采集系统进行处理和存储。
3. 数据分析和预测系统通过数据分析和建立数学模型，对采集到的数据进行深度分析。
比如，通过对用水数据的分析，可以预测未来的用水量，并优化供水计划；通过对电力数据的分析，可以发现电力系统中的异常情况，提前预警并采取措施。
此外，系统还应具备故障诊断功能，通过分析管网运行参数的变化，识别潜在的故障点，提前预测故障，并进行维修计划的调整。
4. 远程控制和优化系统具备远程控制功能，可以通过云平台和移动设备远程控制管网设备的运行状态。
比如，可以通过远程监控系统关闭无用水龙头、优化供电方案等，以达到节能减排和资源合理利用的目的。
此外，系统还具备优化管网运行效率的能力，通过数据分析和建模，提出管网改造和优化的方案，优化管网布局和设备配置，减少运行能耗。
5. 用户接口和应用开发系统具备用户接口和应用开发功能，用户可以通过移动设备或PC等终端接入系统，查看管网的运行状态和相关数据。

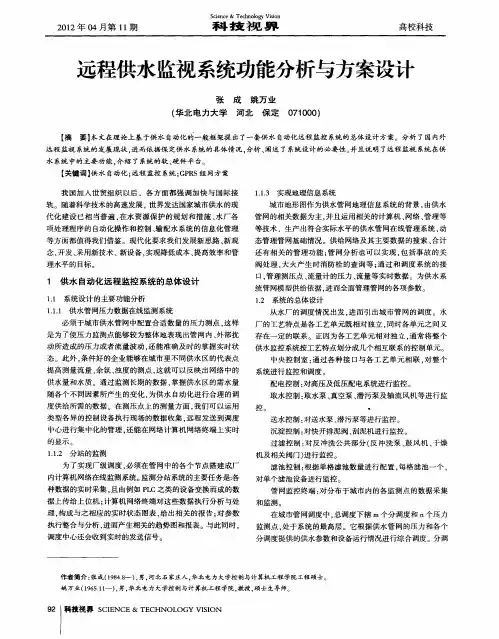

远程供水监视系统功能分析与方案设计
提 高测 量流量 、 余氛 、 浊度的测点 ， 就可 以反映 出网络 中的 这 供水量和水 质。通过监测长期的数据 。 掌握供水 区的需水 量 随各个不同因素所产生 的变化 ． 为供 水 自动化进行合理 的调
度供给所需的数据 。在测压点上 的测量方面 ， 我们可 以运用 类型各异的控制设备执行现场的数据 收集 。 远程发送 到调度 中心进行集 中化 的管理 。 还能在网络计算机 网络终端上 实时
１ ． 分 站 的 监测 ．２ １
为了实现厂级调度 ， 须在管网 中的各个节点搭 建成厂 必
滤池控制 ： 根据单格滤池数量进行配置 ， 每格滤池一个 ， 对单个滤池设备进行监控 。
管 网监控终端 ： 对分布于城市 内的各监测 点的数据采集
和监 测 。
内计算机网络在线监测 系统 。 测分 站系统 的主要任务 是： 监 各 种数据的实时采集 ， 由例如 Ｐ Ｃ之类的设备变换而成的数 且 Ｌ 据上传给上位机 ； 计算 机网络终端对这些数据执行 分析与处
等技术 ，生产 出符合实际水平 的供水管 网在线管 理系统 ， 动
态管理管 网基础情况 。供给 网络及其主要数据 的搜索 、 计 合 还有相 关的管理 功能 ； 管网分析 也可以实现 ， 括事故 的关 包 阀处理 。 大火产生 时消防栓 的查 询等 ； 通过和调 度系统 的接 口． 管理测压点 、 流量计 的压力 、 流量等实时数据 。为供水系 统 管网模型供给依据 ， 进而全面管理管 网的各项参数。 １ 系统的总体设计 ． ２ 从水厂 的调度情况 出发 ， 进而引 出城市 管网的调度 。水 厂的工艺特点是 各工艺单 元既相对 独立 ， 同时各单元之 间又 存在一定的联系。正因为各工艺单 元相对独立 ， 通常将整个 供 水监控 系统按工艺特点划分成几个相互联系的控 制单元 。 中央控制室 ： 通过 各种接 口与各工艺 单元相 联 ， 对整个 系统进行监控和调度 。
管网压力监测、管网压力监控系统
管网压力监测、管网压力监控系统管网压力监测系统概述管网压力监测系统适用于供水企业远程监测供水管网。
供水调度人员在管网监测中心即可远程监测全市供水管网的压力状况，以科学指挥各水厂启停供水设备、保障供水压力平衡，并及时发现和预测爆管事故。
1、管网压力监测系统示意图2、系统功能◆测点分布总览◆最新数据监测◆超限自动报警◆压力曲线分析◆智能数据统计◆历史数据查询◆用户信息管理◆测点信息设置电脑版—平升管网压力监测系统软件界面手机APP—平升管网压力监测系统软件界面3、系统特点4、监测方式和监测设备的选择提问1：水厂、泵站内的测压点怎么监测？解决方案：●采用市电供电一体式监测设备提问2：表井内的测压点怎么监测？解决方案：情况1——表井周边可破路、可供电，井外可安装设备时：●采用太阳能/市电供电一体式监测设备情况2——表井周边不可破路、不可供电，井外可安装设备时：●采用电池+太阳能/市电供电一体式监测设备●采用电池供电一体式监测设备5、应用案例案例1—山东某县级水司管网压力、流量监测系统山东某县自来水公司在管网主要节点布设了20个管网压力和流量监测点，以掌握整个管网的实时运行状态和运行数据，及时调度多个水厂对外供水，保障区域内的用水供应。
通信网络：水司内具备可上外网的固定IP，系统选用了公网专线的组网方式。
监控中心服务器上安装了我公司提供的网页版监控软件，水司管理人员可随时随地通过INTERNET登入该系统，查看管网运行状况。
监测设备：为保障数据的实时性，管网监测设备全部采用了太阳能供电一体式监测设备DATA-9201，安装于表井附近，数据更新频率设定为1分钟。
压力检测设备选用了DC12V供电、4~20mA输出的压力变送器。
流量检测设备选用了RS485输出的分体式超声波流量计。
设备安装现场：管网压力、流量监测现场案例2—甘肃兰州新区管网压力监测系统兰州新区给排水有限公司主要负责兰州新区范围内的供水管网、水厂的建设和生产运营工作。
管网智慧管理系统设计方案
管网智慧管理系统设计方案设计方案：一、系统简介：管网智慧管理系统是一个综合管理系统，旨在提高管网设备和资源的利用率，提升管网运营效率和服务质量。
该系统主要包括设备监控、运维管理、预测维护、数据分析和智慧决策等模块。
二、系统功能：1. 设备监控：- 实时监控各个管网设备的运行状态，包括压力、流量、温度等参数。
- 远程控制，能够对设备进行开关操作、调节参数等。
- 异常报警，及时发现设备故障并进行处理。
2. 运维管理：- 设备维护计划，制定设备定期检修、保养计划，并提醒相关人员执行。
- 工单管理，记录各类运维工单，包括设备维修、故障处理等。
- 设备档案管理，建立并维护设备档案，包括设备信息、维修记录等。
3. 预测维护：- 基于设备监控数据和历史维修记录，利用机器学习算法，预测设备故障和维护需求。
- 提供故障预警，及时发现潜在故障并采取措施，避免设备故障对运营带来影响。
- 智能调度，根据设备维护需求和运营计划，合理安排维护人员和设备调度。
4. 数据分析：- 对管网设备运行数据进行统计分析，提供设备运行状态和趋势分析报告。
- 分析故障发生原因和频率，优化设备维护策略和保养方法。
- 预测设备运行寿命，提前做好备件和设备更换计划。
5. 智慧决策：- 基于数据分析结果，提供智慧决策支持，包括设备维修策略、运营计划等。
- 智能优化运营方案，提高运营效率和资源利用率。
- 综合评价管网设备运行状况和维护质量，为管理决策提供指导。
三、系统架构：1. 前端界面：采用响应式设计，可以在PC端和移动端访问。
提供用户登录、实时监控、数据查询等功能。
2. 后端服务器：负责数据采集、处理和存储，同时处理用户请求并提供相应的功能接口。
3. 数据库：存储设备运行数据、历史维修记录和其他相关数据。
4. 数据分析模块：使用机器学习算法对数据进行分析和预测，生成报告并提供决策支持。
5. 第三方接口：与其他系统对接，如地理信息系统、维修管理系统等。
智慧管网解决方案
智慧管网解决方案智慧管网解决方案是指采用先进的信息技术手段，将传统的供水、供气、供热、供电等管网系统与智能化技术相结合，实现管网设施的自动监控、自动操作和智能管理，从而提高其运行效率和安全性。
本文将从以下几个方面来介绍智慧管网的解决方案。
一、智能监控智慧管网解决方案通过对传感器、监测设备的安装和数据采集，实现对管网系统的实时监测和分析。
通过采集设备传感器的数据，可以实时掌握管网系统的运行状况，对故障和异常情况进行及时预警和处理。
通过智慧监控系统，可以对管网系统的温度、压力、流量等参数进行实时监测和预测，从而可以及时发现并解决管网系统的问题，提高管网的安全性。
二、智能操作智慧管网解决方案利用先进的控制技术，实现对管网系统的自动化操作和控制。
通过对管网设备和控制系统的集成，可以实现对管网设备的远程控制和操作。
通过远程操作系统，可以实时监测和控制管网设备的运行状况和参数，调整管网系统的运行模式，提高其运行效率和节能性。
三、智能管理智慧管网解决方案通过对管网系统的数据进行集中管理和分析，实现对管网系统的智能化管理。
通过对管网系统的数据进行分析和挖掘，可以深入了解管网系统的运行状况和问题，并对管网系统的运行进行优化和调整。
通过对管网系统的数据进行分析和挖掘，可以提前预测管网系统的问题和故障，从而可以采取相应的措施进行预防和处理。
四、智能优化智慧管网解决方案通过对管网系统的运行数据进行分析和优化，实现管网系统的自动调整和优化。
通过对管网系统的数据进行分析，可以确定管网设备的使用效率和优化方案，提高管网系统的运行效率和安全性。
通过智能调度系统，可以实现对管网系统的自动运行和调度，最大程度地提高其运行效率和节能性。
五、智能安全智慧管网解决方案通过对管网系统的安全监测和防范，提高管网系统的安全性和防护能力。
通过对管网系统的监测和安全预警系统的布置和应用，可以实时监测和预警管网系统的安全状况，及时发现并处理安全问题。
智慧水管网系统建设方案
通过优化调度和降低加药量等措施，减少能源消耗和排放，促进节 能减排。
提高应急响应能力
在突发事件发生时，智慧水管网系统能够迅速响应并调配资源，提 高应急响应能力。
未来发展规划
完善系统功能
根据实际需求和技术发展，不断完善智 慧水管网系统的各项功能，提高系统的
智能化水平。
加强数据共享与整合
与其他相关部门和机构加强数据共享 与整合，提高数据利用效率和决策支
持能力。
拓展应用范围
将智慧水管网系统应用到更多的城市 和地区，推动供水行业的智能化升级 。
探索创新模式
积极探索新的建设、运营和服务模式 ，推动智慧水管网系统的可持续发展 。
THANK YOU
感谢聆听
易用性
界面友好，操作简单，方便用 户快速上手。
系统架构及组成
感知层
通过智能水表、压力传感器、流量传感器等设备 ，实时感知水管网状态。
平台层
搭建智慧水管网云平台，实现数据存储、处理、 分析和展示。
网络层
利用水务专网、4G/5G网络、NB-IoT等技术， 实现数据高效传输。
应用层
开发水务管理、漏损监测、水质监测等应用系统 ，满足水务业务需求。
入侵检测与防御
采用入侵检测与防御系统（IDS/IPS），实时监测网络流量和事件， 发现并阻断潜在的网络攻击行为。
定期安全审计
定期对系统进行安全审计和漏洞扫描，及时发现并修复潜在的安全隐 患。
应急响应机制
建立应急响应机制，制定详细的安全事件处置流程，确保在发生安全 事件时能够及时响应和处置。
06
施工组织与管理
03
硬件设备及传感器配置
硬件设备选型依据
可靠性
水资源远程监控系统需求与使用解决方案
水资源远程监控系统需求与使用解决方案水资源远程监控系统，是一种软件与硬件结合的自动化网络式管理系统。
它是在水源或用水单位设备上安装一个水资源测控器，实现对水表流量、水井水位、管网压力及对用户水泵的电流、电压的采集，以及对水泵的启停、电动阀的开闭等控制，通过有线或无线通讯方式与水利局水资源管理中心计算机联网，实时对各用水单位进行监管和控制。
相关的水表流量、水井水位、管网压力及用户水泵的电流、电压的数据采集等自动存入水资源管理中心计算机数据库。
如用水单位人员为断电、外加水泵，水表自然或人为损坏等情况出现,管理中心计算机会同时显示故障原因并报警，便于及时派人到达现场。
特殊情况下，水资源管理中心可根据需要：在不同季节限量采水，控制水泵启停泵;对欠缴水资源费的用户，水资源管理中心工作人员可通过计算机系统对用水单位的电动阀开闭、水泵的启停进行异地远程控制，实现水资源管理与监控的自动化和一体化。
为了实现对水资源的有效监管，在建设监控系统时不应孤立、分散地去解决局部、个体的问题，而是进行全方位综合监控。
在思考监控系统的设计时，将会从三个方面分析：监控的应用场合或用途;工作人员对监控的要求;水利应用环境对监控系统的特殊要求，包括管理体系、工程建设、业务应用等方面的环境。
一、监控的应用场合或用途在水利部门的日常管理工作中，监控系统常应用于以下场合：1、水利工程监控，作为治水兴利的重要基础设施，需要在安全防范、日常管理、维护巡检、汛期防灾、应急指挥等多方面加强监控;2、防灾监测与信息分发，对于山洪、泥石流、滑坡等水土灾害活动的监测与预警，及时通知主管部门与居民，减少生命财产损失;3、水资源监管、水污染事件处理，对于水库、河流取水点的环境监测，防止安全事件与污染事件，利于环保执法取证;4、引水调度，对水资源的使用调配进行监管，防止水资源流失与盗水事件。
二、系统特点1、准确性计量数据报告的及时、准确;运行状态数据的无丢失;运行资料的可处理，可追踪;2、可靠性全天候运行;传输系统独立完整;维护操作方便;3、经济性用户可以选择两种方案组成GPRS远程监控网络平台;4、先进性选用了全球最先进的GPRS数据网络技术和成熟稳定的智能化终端加上独特的数据处理控制技术。
供水监控系统,供水管网在线监控方案
供水监控系统,供水管网在线监控方案供水监控系统，供水管网在线监控方案1.引言本文档旨在详细介绍供水监控系统的设计方案，包括供水管网在线监控的实施步骤、所需设备和技术支持等内容。
2.方案概述2.1 监控目标- 提高供水管网的稳定性和可靠性- 实时监测供水管网的运行状态- 预测和预防供水管网故障2.2 方案设计原则- 采用分布式监控系统，覆盖供水管网的关键部位- 选择合适的监控设备，包括传感器、数据采集器和监控主机等- 建立数据通信网络，实现实时数据传输和监控- 配备远程监控和故障报警系统3.设备选型3.1 传感器- 压力传感器：安装在关键节点，用于监测供水管网的压力变化- 流量传感器：安装在主要管道上，用于监测供水流量和流速- 液位传感器：安装在水箱、水池等容器上，用于监测水位变化- 温度传感器：安装在重要设备上，用于监测温度变化3.2 数据采集器- 基于物联网技术的数据采集器：将传感器采集到的数据进行处理和存储，并通过通信网络传输给监控主机3.3 监控主机- 配备监控软件：用于实时显示和分析传感器采集的数据- 支持远程监控：可通过互联网远程访问监控界面4.实施步骤4.1 系统规划- 根据供水管网的结构和特点，确定监控节点的数量和位置- 绘制供水管网的地理信息系统（GIS）图4.2 设备安装- 按照设计方案，安装传感器和数据采集器等设备- 进行设备校准和测试，确保其正常运行4.3 网络建设- 建立供水管网的数据通信网络，包括有线和无线网络- 配置网络设备，确保流畅的数据传输和通信4.4 软件配置- 安装监控主机，并配置监控软件- 连接采集器和主机，确保数据能够正常传输和显示4.5 远程监控和故障报警系统设置- 配置远程监控系统，实现对供水管网的远程访问和监控- 设置故障报警系统，对供水管网的异常情况进行实时报警5.附件本文档涉及的附件如下：- 供水监控系统设计图纸- 设备选型表- 系统规划和网络布局图6.法律名词及注释- 本文档中所涉及的法律名词及注释请参考相关法律文件。
燃气管网安全监测与阀门远程控制系统
燃气管网安全监测与阀门远程控制系统燃气管网安全一直是社会关注的焦点之一，为了保障公众的生命财产安全，燃气管网安全监测与阀门远程控制系统应运而生。
本文将从系统概述、监测技术、远程控制等方面进行详细介绍。
一、系统概述燃气管网安全监测与阀门远程控制系统是一套集实时监测、预警和远程控制于一体的智能系统。
其主要组成包括监测设备、数据传输网络、数据处理中心和远程控制终端。
监测设备通过感知器具对燃气管网的压力、流量、温度等参数进行采集，然后通过数据传输网络将数据送至数据处理中心，数据处理中心进行实时分析并生成报警信号，同时通过远程控制终端对阀门进行远程控制。
二、监测技术1. 压力监测技术燃气管网的压力监测是保障燃气管道安全的重要环节之一。
通过在燃气管网中布置压力传感器，实时监测管道的压力变化，并与设定的安全阈值进行比对。
一旦发现管道压力异常，系统将立即报警并采取相应措施，确保管网的安全运行。
2. 流量监测技术流量监测是燃气管网安全监测的另一个重要组成部分。
通过安装流量计在关键位置，能够实时监测燃气流量的变化情况，并及时报警。
这种监测方式可以帮助发现管网中的泄漏问题，并进行及时处置，避免事故发生。
3. 温度监测技术燃气在运输过程中会受到温度的影响，温度过高或过低都会对管网的安全造成威胁。
通过布置温度传感器，实时监测管道的温度变化，并及时报警。
温度监测技术可以帮助运输单位掌握管道的状况，及时采取措施进行维修保养，确保管道的正常运行。
三、远程控制燃气管网安全监测与阀门远程控制系统不仅能够实现实时监测，还能够进行远程控制，提高管网的安全性和可操作性。
通过远程控制终端，运输单位可以远程对燃气阀门进行开启、关闭、调节等操作，以应对不同情况下的安全威胁。
四、系统优势燃气管网安全监测与阀门远程控制系统的优势主要体现在以下几个方面：1. 实时监测：系统能够实时、准确地监测燃气管道的状态，及时发现问题并采取措施，大大提高了安全性。
基于物联网技术的智能地下管网监测与管理系统设计
基于物联网技术的智能地下管网监测与管理系统设计随着城市化进程的加速发展，地下管网在城市基础设施中举足轻重。
然而，传统的地下管网监测与管理方式存在着许多问题，如监测手段单一、信息获取困难、维修及时性不足等。
因此，设计一个基于物联网技术的智能地下管网监测与管理系统，以提高地下管网的监测能力和管理效率，变得尤为重要。
一、系统概述本系统将应用物联网技术，通过传感器、通信设备和云平台等构成一个智能监测与管理系统，用于实时地监测地下管网的运行状态、温度和压力等参数。
同时，系统还具备故障报警、远程控制和数据分析等功能，以实现对管网的智能化管理。
二、系统架构1. 传感器网络：在地下管道的关键位置布置各类传感器，如温湿度传感器、压力传感器和流量传感器等，用于实时采集管道的运行状态。
传感器将通过无线通信技术将数据传输给监测中心。
2. 通信网络：通过无线传感网、移动通信网络或卫星通信等方式将传感器采集到的数据发送给监测中心，实现数据的长距离传输。
3. 数据存储与分析：接收到的数据将存储在云平台上，供后期的数据分析和决策参考。
通过对历史数据的分析，可以发现管道运行中的异常情况，并为维修提供依据。
4. 监测中心：监测中心负责接收并处理传感器数据，实时监测管道的运行状态。
一旦系统检测到异常情况，如管道温度升高、压力异常等，监测中心将发出报警信号，通知相关人员进行处理。
5. 远程控制与管理：系统管理员可以通过与监测中心相连的设备，实现对地下管道的远程监控和控制。
例如，在出现紧急情况时，可以通过远程控制关闭阀门，避免事故的发生。
三、系统功能1. 实时监测：系统通过传感器网络实现地下管网的实时监测。
监测中心可以随时获取地下管网的运行状态，包括温度、压力、流量等参数，以确保管网运行在正常的范围内。
2. 故障报警：系统能够及时检测到管道运行中的异常情况，并发出报警信号。
例如，温度突然升高、压力异常、流量减小等情况都可以被系统及时捕捉到，并通过报警信号通知相关人员。
管网在线监测、城市管网在线监测系统
管网在线监测、城市管网在线监测系统---概述---管网在线监测（城市管网在线监测系统）适用于供水企业远程监测供水管网。
供水调度人员在管网监测中心即可远程监测全市供水管网的压力状况，以科学指挥各水厂启停供水设备、保障供水压力平衡，并及时发现和预测爆管事故。
---监测方式---【方式一：定时采集、集中上报】适应场合：监测现场无电源、有GPRS信号，对数据实时性要求不高。
工作模式：（1）GPRS电池供电无线测控终端DATA-6218定时采集（如：每5分钟）管网压力后将数据暂存，并一次性集中上报（如：每30分钟）给管网监测中心。
（备注：数据采集、上报周期可任意设置。
）（2）在采集压力的同时对数据进行判断，一旦发现压力超过上、下限报警值，则不再等待上报间隔而立即上报，实现越限加报。
【方式二：实时在线监测】433M/GPRS双模无线网关◆市电供电适应场合：现场有市电、有GPRS信号，对数据实时性要求高。
工作模式：监测设备（RTU）自动采集管网压力并通过GPRS实时传送给管网监测中心。
◆电池/太阳能适应场合：现场无市电、无GPRS信号，对数据实时性要求高。
工作模式：（1）表井内的433M电池供电无线测控终端DATA-7601实时采集管网压力并通过433MHz向表井外发送。
（2）表井外的433M/GPRS双模无线网关DATA-6125（可安装在表井周边150米范围内）接收到压力数据后再通过GPRS网络远传给管网监测中心。
---监测方式性能对比------管网在线监测（城市管网在线监测系统）相关终端------安装现场展示---DATA-6218GPRS 电池供电无线测控终端DATA-7601 DATA-9201分体式管网监测设备压力变送器北京市管网监测设备安装现场 兰州市管网监测设备安装现场---管网在线监测（城市管网在线监测系统）软件主要功能---◆测点分布总览◆最新数据监测◆超限自动报警◆压力曲线分析◆智能数据统计◆历史数据查询◆用户信息管理◆测点信息设置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管网压力流量远程监测系统
一、 适用范围：
该系统适用于供水企业远程监测供水管网，工作人员可以在水司调度中心远程监测全市供水管网的压力及流量情况。
科学指挥各水厂启停供水设备，保障供水压力平衡、流量稳定；及时发现和预测爆管事故的发生。
二、 系统组成：
供水管网远程测控系统是水司供水调度管理系统的一个子系统，主要由水司调度中心、通信平台、监测终端、压力变送器和流量仪表组成。
微功耗测控终端 流量计
压力变送器
微功耗测控终端 流量计
压力变送器 测点1
测点N
三、通信平台
水司调度中心、各职能部门之间数据通信在局域网内完成；管网测点与水司调度中心之间采用GPRS无线通信。
四、管网远程测控终端的功能特点、产品结构。
1、管网远程测控终端的功能特点：
◆采集管网压力、流量、流向、电池电压等数据。
◆将采集数据主动上报到调度中心；支持定时上报和监测数据超限上报。
◆支持多种供电方式：电池供电、太阳能供电、市电供电。
◆大容量可充电电池供电、太阳能供电、市电供电条件下支持调度中心随时问询。
◆采用GPRS、短消息无线通信方式。
◆现场可存储、显示、查询压力、流量等数据及工作参数。
存储数据≥1万条。
◆数据存储间隔、数据上报间隔可以设置。
◆防水防潮等级高，测井内安装时：IP68。
◆4节高能电池可数据发送≥1万条，100Ah可充电电池充电1次可使用3-4个月。
◆为现场压力变送器提供直流电源：5V、12V、24V。
◆支持远程升级设备程序、设定参数。
2、产品结构
终端设备设计成两种外形结构：测井内型、测井外型。
测井内型：设备安装在测井内。
电池供电时采用此结构。
有两种电池供电方式，一种是4节高能锂电池组供电，电池组安装在微功耗测控终端内；另一种是大容量可充电蓄电池组供电，可充电蓄电池组独立安装。
测井外型：设备安装在测井外。
太阳能供电和市电供电时采用此结构。
五、管网监测点的设备配置及安装方式。
供电方式不同，测点的现场设备配置和安装方式就不同。
根据滁州市自来水公司的要求，选择电池供电、市电供电两种方式分别介绍。
1、高能锂电池组供电方式测点设备配置、工作原理及安装方式：
◆测点设备配置表
◆终端设备工作原理示意图
◆ 终端设备安装方式
将防水外罩安装在监测井井壁上，微功耗测控终端放置在防水罩内。
压力变送器信号线、水表信号线接在微功耗测控终端自带的防水接线盒上。
现场安装图：
2、市电供电方式测点设备配置、工作原理及安装方式： ◆ 测点设备配置表
微功耗测控终端 防水外罩 防水接线盒
流量水表
压力变送器
◆终端设备工作原理示意图
◆终端设备安装方式
将微功耗测控终端、开关电源、蓄电池等集成在金属防护箱内。
金属防护箱安装在金属杆上。
压力变送器信号线、水表信号线接在防水接线盒上。
按接线图要求接线。
六、水司调度中心
水司调度中心负责对全市供水管网进行监测，具体功能如下： ◆ 监测整个城市供水管网测点的压力、流量、流向、水质信息。
◆ 监测各水厂出厂流量、出厂压力、清水池水位、加压泵工作状态。
◆ 监测加压泵站的水池水位、进口压力、水泵工作状态、出口压力；
空开 蓄电池
金属防护箱
金属杆
微功耗测控终端
防水接线盒
水表
压力变送器
开关电源
远程控制加压泵的启停。
◆监测直供水泵工作状态、出口流量、出口压力；远程控制水泵的
启停。
◆监测城市备用调节水池的水位。
◆生成每个测点的压力、流量数据曲线；生成每条管线压力分布曲
线。
◆生成各种工作报表。
◆辅助预测、发现爆管事故；提供辅助决策建议。
◆存储、查询、对比历史数据。
◆远程维护监测设备。
◆辅助管理管网管道、阀门、变送器、流量计等设备。
1、水司调度中心硬件网络结构
Internet
2、调度中心配置
注：本系统所需设备及软件最终依据每个水司具体需求而定。
3、水司生产调度中心软件结构
生产调度软件采用B/S结构或B/S+C/S结构，软件在调度中心服务器上运行，使用者通过水司局域网浏览并进行操作；工种不同、职位不同，所授予的使用权限就不同。
生产调度系统如果已经应用了进口或国产组态软件，可使用我公司的数据通信服务软件，将水源井远程测控终端等设备接入生产调度系统。
