CAD中打印按比例输出的问题解决方法

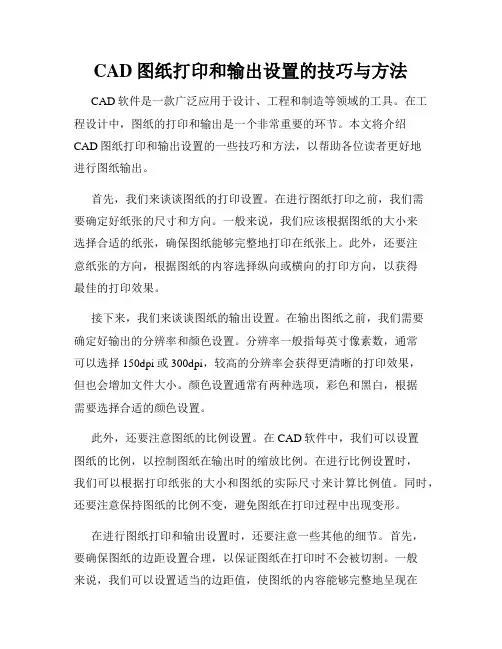

CAD图纸打印和输出设置的技巧与方法
CAD图纸打印和输出设置的技巧与方法CAD软件是一款广泛应用于设计、工程和制造等领域的工具。
在工程设计中，图纸的打印和输出是一个非常重要的环节。
本文将介绍CAD图纸打印和输出设置的一些技巧和方法，以帮助各位读者更好地进行图纸输出。
首先，我们来谈谈图纸的打印设置。
在进行图纸打印之前，我们需要确定好纸张的尺寸和方向。
一般来说，我们应该根据图纸的大小来选择合适的纸张，确保图纸能够完整地打印在纸张上。
此外，还要注意纸张的方向，根据图纸的内容选择纵向或横向的打印方向，以获得最佳的打印效果。
接下来，我们来谈谈图纸的输出设置。
在输出图纸之前，我们需要确定好输出的分辨率和颜色设置。
分辨率一般指每英寸像素数，通常可以选择150dpi或300dpi，较高的分辨率会获得更清晰的打印效果，但也会增加文件大小。
颜色设置通常有两种选项，彩色和黑白，根据需要选择合适的颜色设置。
此外，还要注意图纸的比例设置。
在CAD软件中，我们可以设置图纸的比例，以控制图纸在输出时的缩放比例。
在进行比例设置时，我们可以根据打印纸张的大小和图纸的实际尺寸来计算比例值。
同时，还要注意保持图纸的比例不变，避免图纸在打印过程中出现变形。
在进行图纸打印和输出设置时，还要注意一些其他的细节。
首先，要确保图纸的边距设置合理，以保证图纸在打印时不会被切割。
一般来说，我们可以设置适当的边距值，使图纸的内容能够完整地呈现在纸张上。
另外，还要注意图纸的打印顺序和层次设置，以确保打印的图纸按照正确的顺序和层次进行输出。
最后，我们还要注意打印设备的选择和设置。
在选择打印设备时，我们应该根据需要选择合适的设备，考虑到打印速度、打印质量和成本等因素。
同时，在进行打印设备的设置时，我们还要注意设置打印模式、打印质量和纸张类型等参数，以获得最佳的打印效果。
通过合理的图纸打印和输出设置，我们可以获得更好的打印效果，提高工程设计的质量和效率。
希望以上介绍的技巧和方法能够对各位读者有所帮助，在实际的工作中能够更好地进行CAD图纸的打印和输出。
原来1：1的CAD图纸要这样打印！学了这么久才知道
原来1：1的CAD图纸要这样打印！学了这么久才知道
CAD教学”，获取海量学习资料和免费教程
打印可以说是CAD出图的一个重要环节，很多小伙伴在打印的时候也遇到了各种各样的难题，那么今天小编就来跟大家分享一些关于CAD打印的小技巧，希望对大家有所帮助~
一、打印1:1图纸
1、打印快捷键
在工作中，我们经常需要打印1:1的图纸，但很多小伙伴打印出来的图纸总是有偏差，其实只要稍微设置一下就可以了。
我们打开CAD，然后，按下快捷键【Ctrl+P】来快速调出打印窗口，也可以直接点击~【打印】打开打印界面。
2、具体设置
接下来我们要在这个窗口中进行设置：
首先，我们在【打印比例】下方取消勾选【布满图纸】的选项，然后在【比例】中选择1:1，单位是毫米；然后在【打印范围】里选择【窗口】，选择好打印范围之后，最后记得勾选【居中打印】，这样就可以打印出1:1的图纸啦！
二、打印黑白图纸
1、打印预览
有时候根据客户的需求，我们还需要打印黑白的图纸，那么要如何打印呢？以【迅捷CAD编辑器】为例，点击【文件】——【打印】，在【打印工具】中我们选择【打印预览】选项~
2、绘图设置
在弹出的【打印预览】的窗口中，点击【CAD绘图设置】选项卡。
3、去掉彩色选项
然后点击【CAD绘图设置】，取消勾选【彩色打印】选项，在左侧的预览框中图纸就会变成黑白的，这时候再进行打印即可~。
CAD出图比例问题详解
CAD出图比例问题详解关于出图比例1、你知道你用CAD画出的图打印出来会是多大吗？2、你知道你图中标注文字打印出来字高是多少mm吗？3、你能确定你画的1:100的图打印出来比例确实是1:100吗？这个问题乍一看似乎简单，研究起来却让人越来越糊涂。
我们需要解决的问题：1.无论图纸大小，比例大小，我们要保证打印出来的文字是确定的大小。
（例如标注文字高度是3mm）2.如果要按照比例出图，那出图的比例是准确的。
（例如1:100的图上代表实际尺寸1000mm的线长度正好是10mm）为了解决这两个问题，我们需要知道三个概念。
一．画图比例：就是CAD中绘制图形跟实际尺寸之间的比例关系。
假如我们按1:1绘图，实际尺寸1000mm的一条线我们就在电脑上画长1000的线。
如果我们按1:100绘图，实际尺寸1000mm的一条线我们就在电脑上画长10的线。
对于1:100这种比例画图时还比较好算，假设是1: 50或1：25这样的比例就比较难算了，而且CAD可以在打印或布局中排图的时设置整体的比例，因此我们首选1:1画图。
二．图纸比例：纸质图纸上我们可以在图签中的图纸名称旁都可以看到图纸的比例，例如1:100，就表示图上1毫米代表实际100mm。
三．打印比例：就是将绘制的CAD图形打印输出到纸张上时的缩放比例。
假如我们要将电脑上长42000×宽29700的图框中的一张图打印到一张420mm×297mm的A3号图纸上，也就是图形被缩小了100被打印，也就是说打印比例是1:100。
为了搞清楚这三个概念之间的关系，我们要把握住一个关键，那就是：“！！！！图纸大小！！！！”很显然，你如果不知道你要将图打在多大的纸上，或者不知道要打印的这张纸的尺寸，你怎么能知道图纸要缩放多少倍打印，有怎能知道文字或一些符号设置多大，打印出来才合适。
A4图纸的尺寸是210mm×297mm，A3纸是A4纸的两倍大，即：420mm×297mm。
cad怎样按比例打印出来
cad怎样按比例打印出来每次在cad中打印都设置好多参数，其中最主要的就是比例了。
那么大家知道cad怎样按比例打印出来吗?下面是店铺整理的cad怎样按比例打印出来的方法，希望能帮到大家!cad按比例打印出来的方法打开菜单栏“工具”→“选项”。
CAD有好多的基本设置都是在这里面，大家有空可以多研究一下。
在“选项”的对话框中，选择“打印”，先选择指定要用的打印机的名称。
接着，选择默认的“打印样式表”。
“打印样式表”选好后，如果是进行彩色打印，就点击下面的“确定”即可完成打印设置。
有许多时候，需要打印黑白的图纸，这就需要对选定的样式表进行设置，点击“添加或编辑打印样式表”按钮。
在点击了“添加或编辑打印样式表”按钮后，会自动进入到样式表所在的文件夹，双击我们选中的这个打印样式。
在弹出的“打印样式表编辑器”中，选择“格式视图”，在对话框的“打印样式”里，选中全部255种颜色，在“特性——颜色”中，选中“黑色”，点击最下面的“保存并关闭”的按钮退出样式编辑。
打印的设置全部完成后，点击最下面的“确定”按钮退出。
今后要用到的打印的默认设置完成，接下来，要测定打印的范围。
为什么要测定打印的范围呢?譬如讲，同样是使用A4纸，并且同样是横向打印，但不同的打印机能打印出来的范围，肯定都不尽相同。
其实，测定你所常用的打印机的打印范围，是很方便的。
只要在“模型”里各画2条水平和垂直的线段，如下图。
点击“布局”，点击布局1或者布局2都可以，在短暂的显示了白色的布局后，马上会弹出设置对话框，因为本次的打印，还未设置。
在弹出的对话框的打印设备里，指定“打印机”和“打印样式表”。
所选择的打印样式表，由于前面已编辑过，这里只要选中，不用再编辑。
在对话框的布局设置里，指定图纸的大小，以及图形的方向。
页面设置完毕后，点击“确定”退出。
cad图形比例打印时怎么设置

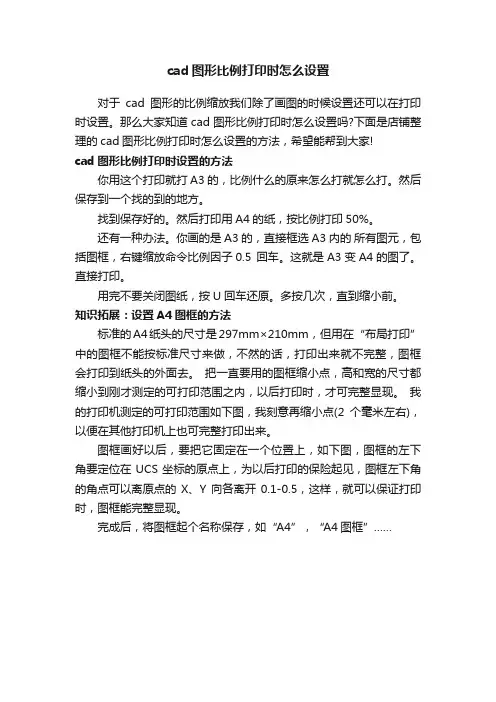

cad图形比例打印时怎么设置
对于cad图形的比例缩放我们除了画图的时候设置还可以在打印时设置。
那么大家知道cad图形比例打印时怎么设置吗?下面是店铺整理的cad图形比例打印时怎么设置的方法，希望能帮到大家!
cad图形比例打印时设置的方法
你用这个打印就打A3的，比例什么的原来怎么打就怎么打。
然后保存到一个找的到的地方。
找到保存好的。
然后打印用A4的纸，按比例打印50%。
还有一种办法。
你画的是A3的，直接框选A3内的所有图元，包括图框，右键缩放命令比例因子0.5 回车。
这就是A3变A4的图了。
直接打印。
用完不要关闭图纸，按U回车还原。
多按几次，直到缩小前。
知识拓展：设置A4图框的方法
标准的A4纸头的尺寸是297mm×210mm，但用在“布局打印”中的图框不能按标准尺寸来做，不然的话，打印出来就不完整，图框会打印到纸头的外面去。
把一直要用的图框缩小点，高和宽的尺寸都缩小到刚才测定的可打印范围之内，以后打印时，才可完整显现。
我的打印机测定的可打印范围如下图，我刻意再缩小点(2个毫米左右)，以便在其他打印机上也可完整打印出来。
图框画好以后，要把它固定在一个位置上，如下图，图框的左下角要定位在UCS坐标的原点上，为以后打印的保险起见，图框左下角的角点可以离原点的X、Y向各离开0.1-0.5，这样，就可以保证打印时，图框能完整显现。
完成后，将图框起个名称保存，如“A4”，“A4图框”……。

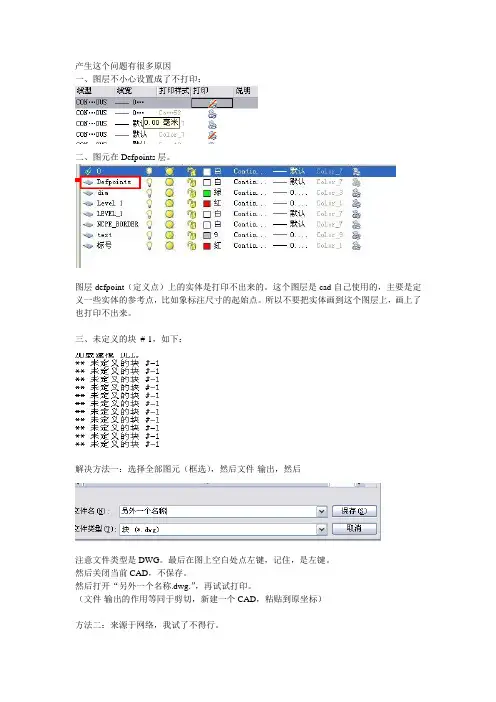

解决CAD打印不完全显示的问题
产生这个问题有很多原因
一、图层不小心设置成了不打印：
二、图元在Defpoints层。
图层defpoint（定义点）上的实体是打印不出来的。
这个图层是cad自己使用的，主要是定义一些实体的参考点，比如象标注尺寸的起始点。
所以不要把实体画到这个图层上，画上了也打印不出来。
三、未定义的块#-1，如下：
解决方法一：选择全部图元（框选），然后文件-输出，然后
注意文件类型是DWG。
最后在图上空白处点左键，记住，是左键。
然后关闭当前CAD，不保存。
然后打开“另外一个名称.dwg.”，再试试打印。
（文件-输出的作用等同于剪切，新建一个CAD，粘贴到原坐标）
方法二：来源于网络，我试了不得行。
四、打印设置的问题
包括打印范围，打印比例，多段线全局宽度的问题造成打印时隐时现，不再累述。
CAD图纸绘制完成后转换成PDF格式的图纸比例却出现了问题怎么办？
CAD图纸绘制完成后转换成PDF格式的图纸比例却出现了问
题怎么办？
一般在完成CAD图纸的绘制后，都会更加倾向于保存为PDF格式，有时打开pdf格式的图纸后，图纸的比例会有些问题，其实不用担心很好操作的！
1、将我们的CAD图纸在专业的CAD编辑器中打开，点击【文件】–【导出】。
2、在【输出工程图为】窗口，在【保存类型】中选择可【移植文档格式（* pdf）】。
3、在CAD导出的PDF图纸比例出现了问题可以点击【文件】–【打印】。
4、在打印窗口中，选择迅捷PDF虚拟打印机，然后将打印内容修改为范围，然后点击【预览】查看效果。
5、若查看预览图后并无问题点击【确定】按钮，即可得到图纸比例得当的PDF格式图纸。
这样就可以在CAD导出PDF时，得到正常的图纸比例啦。
希望能帮助到你哦！。
关于CAD图纸比例及打印的问题
关于CAD图纸比例的问题：其实CAD作图的时候，只要你不进行放大和缩小。
所画的线段长度是不会变化的。
例如你在1：1下画的1000长的直线和在1：100下画的1000长的线在图中是一样的，这个尺寸是图形的实际尺寸，我把它称为测量尺寸（用DI命令可以测量得出的）。
所不同的是出图比例，现在的软件在插入图框和写字体的时候会根据你设置的出图比例来调整图框和字体的大小。
例如你在1：1比例下插入的A3图框为420*297，其量得尺寸就是420*297；而在1：100的比例下插入的A3图框写的是420*297，但实际插入以后量得尺寸是42000*29700。
所以我们要控制出图时候的字体大小、图形大小，只要控制出图比例就可以了。
这个在插入别人的图形时候很重要。
例如我决定打印时的图框是1：1，插入的时候（天正或者探索者）把插入命令下的比例改成1：1，这时候插入的图框（以A3为例）是420*297。
这时候把你所画的图放进图框，那么打印出来的比例就是1：1，也就是打印出来的A3图上得1毫米就是实际物体的1毫米。
这个估计只有画零件的人用得上，大部分人会发现这样插入的图框好小啊。
呵呵，那是当然啦，因为你不是想画1：1的图纸，以1：100为例，你在图纸中写明比例为1：100，这句话实际含义是要保证你的图纸打印出来以后，所量得的尺寸1毫米代表了实际的100毫米。
这时候应该把你所插入的1：1的图框放大100倍，再把CAD图纸放进去，图中图框放大了100倍，但是实际打印出来的图纸大小并没有变，也就是说这个图框里面的内容打印出来以后是实际物体的尺寸的1%。
也就实现了1：100的实际含义。
（上面说的吧1：1的图框放大100倍就是和插入图框的时候吧比例设置成100是一样的，标注也一样，所以标注和图框要保持一个比例，才能保证打印出来的字体的大小）。
同理：你要是想在1：100的图框里插入1：10的图形，那就要把1：10的图形放大10倍。
此时要注意你1：10的字体高度也要相应的放大10倍。
CAD中怎样设置打印比例及布局
CAD中怎样设置打印比例及布局
1布局的打印比例：在打印设置里布局的视图比例：打开视口工具栏就可以看到设置的地方了，或在属性窗口里的“其他/ 自定义比例”
2最终打印出来的比例是由页面设置里的比例和视口比例共同决定的
你可以设置好图纸尺寸，打印范围选布局，打印比例1：1。
然后在视口比例中设置你要的比例。
B.(1)命令MV，在新图层上新建窗口，可建多个窗口，这些窗口可以随意移动、删除、拉伸等等（关闭图层可以隐藏窗口边框）；
(2)、命令MS，是在布局空间打开模型空间（非常重要），坐标变成模型空间的坐标，选中要调整打印比例的窗口，输入Z,**XP，**就是比例数，用PAN命令可调整该窗口显示的内容、图形的位置。
其他窗口的打印比例设置与次类似，不同窗口的显示比例可以不同，显示内容也可以自己指定；
(3)、命令PS，转回布局空间（非常重要），开始打印，打印比例按1：1设置；则可输出需要比例的图纸；
(4)、上述“Z,**XP，**就是比例数”要解释一下：1XP表示按作图单位显示；2XP表示按作图单位的2倍显示，如此类推。
注意，与“1X，2X”的区别。
例如：单位是毫米，模型空间作图比例1：1；布局图框比例1：1；布局视口显示比例1/100xp，打印比例1：1，则图纸实际输出为1毫米：100单位的图纸。
cad怎么调比例打印图纸
cad怎么调比例打印图纸篇一：CAD图按比例打印的设置和方法 CAD图严格按比例打印的设置和方法不管是在打印机上还是在绘图仪上对图纸进行严格的1：1打印都是毫无问题的，严格按图纸标题栏标明的比例打印是人员应该养成的好习惯。
下面叙述严格按比例打印的方法和设置。
在模型空间绘制完图形后在布局空间（即图纸空间）打印（模型空间和布局空间的切换见窗口左下方的按钮）。
为方便打印和与他人交流，可以在模型空间的图框内按比例绘制图形，而在图框外留一份1：1的图形，这样做的目的主要是文字和标注的需要，如果有更好的方法当然可以采用。
注意：图框外的图纸边界也需画出（即纸的边界）。
布局打印模板的设置：可以在同一张图纸内设置各种图幅的打印模式，比如A4、A3、A2、A1、A0等。
现以纵置A4图幅为例，其他图幅照此办理。
1）在模型空间绘制图纸完成后，鼠标左键点击窗口左下方“模型”按钮右侧的“布局1”按钮切换到布局空间。
在“布局1”按钮上单击鼠标右键，在弹出的菜单中选“重命名”，输入“A4”（当然也可以随意输入其他，取决于个人爱好）。
2）在刚建立的“A4” 按钮上单击鼠标右键，在弹出的菜单中选“页面设置管理器”，在弹出的对话框中单击“新建”按钮，在“新页面设置名”中输入“A4-V”（表示A4纵置，也可其他输入），按“确定”后弹出“页面设置”对话框，可以在此设置打印模式，设置完后按“确定”，也可以先不设置，按“取消”回到“页面设置管理器”，不管怎样，要使设置生效，必须将设置变为当前设置，方法是鼠标左键选中“A4-V”然后按“置为当前”。
3）要修改设置，在“页面设置管理器”对话框内鼠标左键选中“A4-V”然后按“修改”按钮，进入“页面设置”对话框，在“打印机/绘图仪”名称栏内可选实际的打印机/绘图仪，也可以选虚拟打印机如PDF打印机。
在“图纸尺寸”框内选“A4”，在“打印区域”框内选“布局”，在“图纸偏移”框内输入X：0.0，Y：0.0，在“打印比例”框内选“1：1”，“缩放线宽”不选，“图形方向”选“纵向”，“打印选项”选“按样式打印”和“最后打印图纸空间”，“打印样式表”内选一种打印样式（取决于按线宽打印还是按颜色打印，根据个人的习惯或者公司的规定，如果绘图时不同的图线设置的是线宽，则可选“monochrome.ctb”选项，也可以自己建立打印样式，可按右侧铅笔拖尾巴的“打印样式表编辑器”按钮进行编辑或创建）。
CAD中的图纸打印和输出设置方法
CAD中的图纸打印和输出设置方法CAD（Computer-Aided Design，计算机辅助设计）是一种应用于工程和设计领域的软件，它能够帮助人们进行各种设计和制图工作。
图纸打印和输出是CAD使用中非常重要的一部分，下面将介绍CAD中图纸打印和输出的设置方法。
首先，在CAD中打开你需要打印和输出的图纸文件。
在CAD界面的顶部菜单中找到“文件”选项，点击后将弹出一个下拉菜单。
在下拉菜单中选择“打印预览”选项，这将会打开一个打印预览窗口，显示出你所设计的图纸在打印纸上的样子。
在打印预览窗口中，你可以对图纸进行一些调整和设置。
首先，选择合适的打印机，如果你有多台打印机可供选择，可以在列表中找到你需要的那一台。
然后，选择合适的纸张尺寸，通常CAD软件会自动识别所需的纸张尺寸，但你也可以手动调整。
接下来，你需要设置图纸在纸张上的布局方式。
CAD软件提供了几种布局方式供选择，如“铺满”、“居中”等选项。
根据你的需求和纸张大小选择合适的布局方式。
在布局方式设置完成后，你可以调整图纸在纸张上的缩放比例。
通过在打印预览窗口中找到“缩放”选项，你可以自定义图纸的比例大小。
通常，你可以选择实际大小，或者按比例缩小或放大图纸。
除了缩放比例，你还可以设置图纸的打印方向。
通过在打印预览窗口中找到“方向”选项，你可以选择图纸的横向或纵向打印。
这取决于你的图纸设计和纸张的方向要求。
在设置完成之后，你可以预览整个打印页面的效果。
通过滚动打印预览窗口中的滚动条，你可以查看整个图纸在打印纸上的位置和布局。
如果需要对某些部分进行微调或修改，你可以返回到CAD设计界面进行编辑。
完成所有设置后，你可以点击打印预览窗口中的“打印”按钮，将图纸发送到选定的打印机进行打印。
在打印过程中，你可以通过监控打印机状态来了解打印进度和打印质量。
总结起来，CAD中的图纸打印和输出设置方法包括选择正确的打印机、纸张尺寸、布局方式、缩放比例和打印方向等。
通过合理设置这些参数，你可以在CAD软件中打印和输出高质量的图纸。
最新-cad怎么调比例打印图纸 精品
cad怎么调比例打印图纸篇一：图按比例打印的设置和方法图严格按比例打印的设置和方法不管是在打印机上还是在绘图仪上对图纸进行严格的1：1打印都是毫无问题的，严格按图纸标题栏标明的比例打印是设计人员应该养成的好习惯。
下面叙述严格按比例打印的方法和设置。
在模型空间绘制完图形后在布局空间（即图纸空间）打印（模型空间和布局空间的切换见窗口左下方的按钮）。
为方便打印和与他人交流，可以在模型空间的图框内按比例绘制图形，而在图框外留一份1：1的图形，这样做的目的主要是文字和标注的需要，如果有更好的方法当然可以采用。
注意：图框外的图纸边界也需画出（即纸的边界）。
布局打印模板的设置：可以在同一张图纸内设置各种图幅的打印模式，比如4、3、2、1、0等。
现以纵置4图幅为例，其他图幅照此办理。
1）在模型空间绘制图纸完成后，鼠标左键点击窗口左下方“模型”按钮右侧的“布局1”按钮切换到布局空间。
在“布局1”按钮上单击鼠标右键，在弹出的菜单中选“重命名”，输入“4”（当然也可以随意输入其他，取决于个人爱好）。
2）在刚建立的“4”按钮上单击鼠标右键，在弹出的菜单中选“页面设置管理器”，在弹出的对话框中单击“新建”按钮，在“新页面设置名”中输入“4-”（表示4纵置，也可其他输入），按“确定”后弹出“页面设置”对话框，可以在此设置打印模式，设置完后按“确定”，也可以先不设置，按“取消”回到“页面设置管理器”，不管怎样，要使设置生效，必须将设置变为当前设置，方法是鼠标左键选中“4-”然后按“置为当前”。
3）要修改设置，在“页面设置管理器”对话框内鼠标左键选中“4-”然后按“修改”按钮，进入“页面设置”对话框，在“打印机绘图仪”名称栏内可选实际的打印机绘图仪，也可以选虚拟打印机如打印机。
在“图纸尺寸”框内选“4”，在“打印区域”框内选“布局”，在“图纸偏移”框内输入：00，：00，在“打印比例”框内选“1：1”，“缩放线宽”不选，。
CAD中的图纸打印和比例设置技巧
CAD中的图纸打印和比例设置技巧图纸打印是CAD设计过程中非常重要的一步，它决定了设计成果能否准确地呈现在纸张上，以及能否得到正确的比例。
在进行图纸打印时，有一些常用的技巧和设置可以帮助我们获得高质量的打印结果。
本文将介绍一些在CAD软件中的图纸打印和比例设置的技巧。
首先，我们需要选择正确的打印机和纸张尺寸。
在CAD软件中，我们可以通过打开打印设置对话框来选择打印机，并设置纸张尺寸。
通常情况下，我们会选择与设计尺寸相匹配的纸张尺寸，以确保打印结果准确无误。
其次，我们需要设置正确的打印比例。
在CAD软件中，我们可以通过缩放选项来设置打印比例。
如果我们想要打印整个图纸，可以选择“适应纸张”选项，以便将图纸缩放至适应所选纸张尺寸的大小。
如果我们想要打印特定区域的图纸，可以选择“窗口”选项，并在图纸上选择一个矩形区域，软件将只打印选择的区域。
另外，我们还可以调整图纸的布局和排列方式。
在CAD软件中，我们可以选择横向或纵向打印。
如果我们的图纸比较大，可以选择将它们分成多个部分进行打印，并在打印时将它们组合在一起。
此外，我们还可以调整图纸在纸张上的位置，以便使其更好地适应纸张。
除了以上的基本设置，还有一些其他的技巧可以帮助我们获得更好的打印效果。
首先，我们可以选择合适的打印质量。
CAD软件通常提供几种不同的打印质量选项，如草图、普通和最佳。
根据实际需要，我们可以选择适当的打印质量，以平衡打印速度和打印质量。
其次，我们可以调整打印线宽。
在CAD软件中，我们可以为不同的图层和对象设置线宽。
在打印时，我们可以选择是否要将线宽打印出来。
如果我们想要呈现出更精细的线条效果，可以选择打印线宽；如果我们只关心图形形状而不关心线条的精细程度，可以选择不打印线宽。
另外，我们还可以选择是否打印阴影。
在CAD软件中，我们可以为对象设置阴影效果。
在打印时，我们可以选择是否要将阴影打印出来。
如果我们关心图形的真实感和立体感，可以选择打印阴影；如果我们只关心图形的形状，可以选择不打印阴影。
cad中如何按照比例打印
cad中如何按照比例打印
推荐文章
cad软件如何按照步骤安装热度：CAD如何使用打印技巧？热度：如何打印CAD文件？热度：CAD布局如何批量打印多张图纸热度： AutoCAD如何批处理打印详细图文操作热度：
在CAD里面打印图纸一定要注意比例，那么大家知道cad中如何按照比例打印吗?下面是店铺整理的cad中如何按照比例打印的方法，希望能给大家解答。
cad中按照比例打印的方法
双击cad快捷图标，启动cad。
下面就以打印1:1打印举例，如下图。
选择左上角打印图标，就会出现如下窗口。
如下图。
当然，你也可以按住 ctrl 加上p 键，也是这个结果。
几个设置。
第一：选择打印机，如下图。
(当然，我的电脑没有连接打印机，在那里自然看不到新连接打印机的选项)。
第二：这里是很关键的，一定要记得选择1:1。
勾掉前期前面的对号，再到自定义选择1:1，如下图二。
第三：单位一般默认选择毫米。
第四：要根据实际需要选择图纸，如下图三。
第五：这里一般都是通过窗口，选择你要打印的图形和范围，如下图四。
先选择窗口，在通过旁边的2处选择你要打印的图形。
第六：关于打印份数，建议默认打一份，如果效果好，你可以复制，或者再次这样设置打印多份，如果答应效果不理想，也不会浪费很大。
第七：默认选择居中。
查看打印预览。
在上一步设置好了以后，一定要记得预览一下，不要盲目打印，如下图。
若不满意，选择左上角的叉号，再重新设置。
如果满意，选择左上角打印机的图标，打出来的效果就是1:1了。
这样是不是很简单呢?。
CAD绘图与打印比例控制
CAD绘图与打印比例控制、套用图框、标注命令在绘制图纸完毕后，我们都要将图纸打印出来，只有当图纸打印出来（白图或硫酸纸晒蓝图）后，才可以认为我们的绘图工作基本完毕（当然还有整理归档等）。
打印时，有一环不可回避，就是比例问题。
打印比例和绘图比例合理，那么最后完成的图纸就清晰美观漂亮。
我们常常看到有的图纸密密麻麻，有的图纸空空荡荡，这些都是属于比例控制不当。
那么就打印比例和绘图比例而言，我们在绘图时和绘图初期又应该注意什么呢？一般来说，我们最终打印的图纸有按照比例和不按照比例两种。
按照比例的，一般是施工图；不按照比例的情况有很多，一般有方案文本、过程图（自己看的）、条件图等，最近几年的初步设计（扩初设计）文本也逐渐变成不按照比例打印成A3大小。
先来看看按照比例打印的施工图。
施工图基本上都是按比例出图的，但是在出图时会有不同的比例设置。
比如说，平立剖一般都是1:100，楼梯间、卫生间是1:50，节点大样是1:20，装修图中的节点大样则可能会有1:10、1:5、1:2等的比例，总图的常用比例是1:500,有时候也会有1:1000、1:2000等。
我接下来以一套包括平立剖面图、楼梯间、卫生间大样和节点大样的常规的建筑施工图来举例说明。
首先，我们一开始绘制的一般都是平面图，这时我们应该以实际每1MM对应AUTOCAD中的每个标准单位1来绘制，接下来的其他立剖面也同样。
这时，我们有两个地方应该要注意的，一是所有的字体基本上都应设置为350高度左右，房间名可稍大些，图纸名称等专用字体高度另定。
第二，就是在进行尺寸标注后，将该尺寸标注的“标注全局比例”设置成100（我已修改了前文有关标注设置中的一些内容，大家注意观看）。
其他的设置，按照前文所述。
接下来是1:50比例的楼梯大样和卫生间大样。
在绘制这样的图时，我一般先将平面图中的相关部分拷贝到原来图纸旁边，然后删除和剪接掉多余的部分。
接下来要修改一些东西了。
一是线性比例，除实线外，其他的如虚线、点划线等都改为原来一半的线性比例。
CAD中的图纸比例和打印设置技巧
CAD中的图纸比例和打印设置技巧CAD（计算机辅助设计）软件是建筑设计、机械制图等领域中常用的工具。
在使用CAD软件进行设计时，正确的图纸比例和打印设置是非常重要的，下面将介绍CAD中的一些技巧和注意事项。
一、图纸比例1. 如何确定图纸比例？在CAD软件中，我们通常使用比例表示图纸的大小，比如1:50、1:100等。
比例即表示图纸上的距离和实际距离之间的比例关系。
在开始设计前，需要确定设计图纸的比例。
根据设计需求和纸张尺寸，选择适合的比例，常用的有1:50、1:100、1:200等。
2. 如何设置图纸比例？在CAD软件中，可以通过以下步骤设置图纸比例：a. 首先，打开CAD软件，选择“新建”创建一个新的图纸。
b. 在弹出的菜单中，选择纸张尺寸和计量单位，点击“确定”。
c. 在图纸编辑界面中，选择“格式”或“布局”选项卡，在工具栏中找到“比例”选项。
点击“比例”选项，在弹出的菜单中选择合适的比例。
d. 设置完比例后，可以开始进行设计工作。
在设计过程中，CAD会根据设置的比例，自动调整绘图的尺寸。
二、打印设置1. 纸张尺寸设置在打印图纸之前，需要先确定纸张的尺寸。
可以根据设计图纸的大小和打印机支持的纸张尺寸选择合适的尺寸。
在CAD软件中，可以通过以下步骤设置纸张尺寸：a. 打开CAD软件，选择“打印”或“输出”选项。
b. 在打印设置界面中，选择“纸张尺寸”，然后选择合适的纸张尺寸。
c. 设置完纸张尺寸后，可以进行其他打印设置，如打印方向、页边距等。
2. 比例和视口设置在CAD软件中，可以使用视口功能来控制视图的显示和打印。
视口可以根据需要调整比例和显示范围。
以下是设置比例和视口的步骤：a. 选择视口对象，然后右键点击选择“属性”或“属性编辑器”。
b. 在属性设置界面里，可以设置视口的比例和显示范围。
根据需要选择合适的比例和显示范围。
c. 设置完比例和视口后，可以进行其他打印设置，如打印颜色、线宽等。
很经典的CAD比例尺-打印问题
地图比例尺、CAD画图比例尺、打印比例尺的关系在测绘地图时,必须将实地距离缩小到一定的程度,才能在一定大小的图纸上予以反映。
这种将实地距离缩小到若干分之一的比例,称为地图比例尺。
因此,可以将地图比例尺定义为:图上某线段的长度与实地相应直线水平距离之比。
图上1厘米是建筑实物一米,比例尺应该是1：100。
要缩小打印时就得相应的改变比例尺，也就是说把图缩小1/2，就是把比例尺改为1：200，再用尺子量的时候一厘米就是两米了。
CAD绘图步骤：1.设置CAD中的绘图单位和比例尺。
“格式”--“单位”，打开“图形单位”对话窗，分别为长度、角度、拖放比例进行设置。
单位一般选择mm。
2.开始画图,建立图层，在每个图层上画相应的图形元素，。
近日经常有人问我CAD的比例如何设置。
其实这应该是一个非常简单的问题，可能初学者比较困惑吧。
我通常情况下是这么做的：1、用CAD画图时，按照物体的实际尺寸画图就可以，你家的房子有300米长就画300米，不要考虑CAD是否能画的开（就是再大，CAD也能画开），也不要考虑打印的时候是否能在一张纸上盛得下（因为待会儿还要设置打印比例）2、关于图形界限。
图形界限和打印比例没有任何关系。
它只是方便画图用的，一般情况下可以不用它。
例如你现在屏幕的图形界限是900*600（mm），而你要画一个8000*5000（mm）的长方形，如果在现在的图形界限下画，很不方便，此时就要把图形界限设置成9000*6000了（或者只要比8000*5000大一些就行），然后缩小屏幕（输入命令z，空格或回车，再输入命令a，空格），再画那个8000*5000的长方形就很方便了。
3、放大与缩小。
一种是屏幕的放大与缩小，也就是滚动鼠标中键进行缩放。
这时并不是你把某个物体的尺寸放大缩小了（物体的尺寸并未改变），而是把画面放大/缩小了，就如你手里拿了一个放大镜，主要目的是为了方便看图。
另一种是用命令Scale （简写sc ）这个命令才是把物体的实际尺寸放大/缩小。
CAD如何按比例打印输出啊
CAD如何按比例打印输出啊在模型空间绘制完图形后在布局空间（即图纸空间）打印（模型空间和布局空间的切换见窗口左下方的按钮）。
为方便打印和与他人交流，可以在模型空间的图框内按比例绘制图形，而在图框外留一份1：1的图形，这样做的目的主要是文字和标注的需要，如果有更好的方法当然可以采用。
注意：图框外的图纸边界也需画出（即纸的边界）。
布局打印模板的设置：可以在同一张图纸内设置各种图幅的打印模式，比如A4、A3、A2、A1、A0等。
现以纵置A4图幅为例，其他图幅照此办理。
1）在模型空间绘制图纸完成后，鼠标左键点击窗口左下方“模型”按钮右侧的“布局1”按钮切换到布局空间。
在“布局1”按钮上单击鼠标右键，在弹出的菜单中选“重命名”，输入“A4”（当然也可以随意输入其他，取决于个人爱好）。
2）在刚建立的“A4”按钮上单击鼠标右键，在弹出的菜单中选“页面设置管理器”，在弹出的对话框中单击“新建”按钮，在“新页面设置名”中输入“A4-V”（表示A4纵置，也可其他输入），按“确定”后弹出“页面设置”对话框，可以在此设置打印模式，设置完后按“确定”，也可以先不设置，按“取消”回到“页面设置管理器”，不管怎样，要使设置生效，必须将设置变为当前设置，方法是鼠标左键选中“A4-V”然后按“置为当前”。
3）要修改设置，在“页面设置管理器”对话框内鼠标左键选中“A4-V”然后按“修改”按钮，进入“页面设置”对话框，在“打印机/绘图仪”名称栏内可选实际的打印机/绘图仪，也可以选虚拟打印机如PDF打印机。
在“图纸尺寸”框内选“A4”，在“打印区域”框内选“布局”，在“图纸偏移”框内输入X：0.0，Y：0.0，在“打印比例”框内选“1：1”，“缩放线宽”不选，“图形方向”选“纵向”，“打印选项”选“按样式打印”和“最后打印图纸空间”，“打印样式表”内选一种打印样式（取决于按线宽打印还是按颜色打印，根据个人的习惯或者公司的规定，如果绘图时不同的图线设置的是线宽，则可选“monochrome.ctb”选项，也可以自己建立打印样式，可按右侧铅笔拖尾巴的“打印样式表编辑器”按钮进行编辑或创建）。
cad图纸打印比例设置
cad图纸打印比例设置CAD图纸打印比例设置在CAD设计中，打印图纸是一个非常重要的环节。
正确设置图纸的打印比例可以确保输出的图纸与设计意图完全一致。
本文将介绍CAD图纸打印比例设置的步骤和注意事项。
首先，我们需要明确图纸的比例类型。
在CAD设计中，常用的比例类型包括比例尺和真实尺寸。
比例尺是指图纸上的长度与实际长度之间的比例关系，如1:50、1:100等；真实尺寸是指图纸上的长度直接对应实际长度，不使用比例。
根据设计需要，选择合适的比例类型。
接下来，我们来具体介绍CAD图纸打印比例设置的步骤。
首先，打开CAD软件并加载需要打印的图纸文件。
然后，选择“打印”命令或使用快捷键“Ctrl+P”打开打印设置窗口。
在打印设置窗口中，我们需要进行以下设置：1. 选择合适的打印机：根据实际情况选择合适的打印机设备。
2. 设置纸张尺寸：在纸张尺寸选项中，选择与打印机纸张尺寸相匹配的大小。
3. 设定图纸比例：在图纸比例选项中，根据设计需要选择合适的比例类型。
如果选择比例尺，可以手动输入比例尺数值或使用下拉菜单选择常用比例尺。
如果选择真实尺寸，则不需要进行比例设置。
4. 调整边距：根据实际需要，可以在边距选项中调整图纸的边距大小。
5. 设置打印范围：在打印范围选项中，可以选择打印整个图纸或者只打印选定的部分。
6. 预览和调整：在设置完以上选项后，可以点击“预览”按钮查看打印效果。
如果需要调整打印效果，可以返回相应选项进行修改。
7. 打印设置保存：最后，在打印设置窗口中点击“确定”按钮保存设置。
需要注意的是，在进行CAD图纸打印比例设置时，我们需要确保图纸的比例设置与设计意图一致。
同时，还需要注意打印机的打印精度，避免由于打印机精度问题导致图纸输出与实际设计存在偏差。
另外，如果我们需要打印多个图纸并保持一致的打印比例，可以使用CAD软件中的批量打印功能。
批量打印可以同时设置多个图纸的打印比例和其他参数，提高打印效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD如何按比例打印输出啊
悬赏分：0 - 解决时间：2009年03月24日04时41分
提问者：爱兰＿6833306 - 大魔法师八级加为好友
最佳答案不管是在打印机上还是在绘图仪上对图纸进行严格的1：1打印都是毫无问题的，严格按图纸标题栏标明的比例打印是设计人员应该养成的好习惯。
下面叙述严格按比例打印的方法和设置。
在模型空间绘制完图形后在布局空间（即图纸空间）打印（模型空间和布局空间的切换见窗口左下方的按钮）。
为方便打印和与他人交流，可以在模型空间的图框内按比例绘制图形，而在图框外留一份1：1的图形，这样做的目的主要是文字和标注的需要，如果有更好的方法当然可以采用。
注意：图框外的图纸边界也需画出（即纸的边界）。
布局打印模板的设置：可以在同一张图纸内设置各种图幅的打印模式，比如A4、A3、A2、A1、A0等。
现以纵置A4图幅为例，其他图幅照此办理。
1）在模型空间绘制图纸完成后，鼠标左键点击窗口左下方“模型”按钮右侧的“布局1”按钮切换到布局空间。
在“布局1”按钮上单击鼠标右键，在弹出的菜单中选“重命名”，输入“A4”（当然也可以随意输入其他，取决于个人爱好）。
2）在刚建立的“A4”按钮上单击鼠标右键，在弹出的菜单中选“页面设置管理器”，在弹出的对话框中单击“新建”按钮，在“新页面设置名”中输入“A4-V”（表示A4纵置，也可其他输入），按“确定”后弹出“页面设置”对话框，可以在此设置打印模式，设置完后按“确定”，也可以先不设置，按“取消”回到“页面设置管理器”，不管怎样，要使设置生效，必须将设置变为当前设置，方法是鼠标左键选中“A4-V”然后按“置为当前”。
3）要修改设置，在“页面设置管理器”对话框内鼠标左键选中“A4-V”然后按“修改”按钮，进入“页面设置”对话框，在“打印机/绘图仪”名称栏内可选实际的打印机/绘图仪，也可以选虚拟打印机如PDF打印机。
在“图纸尺寸”框内选“A4”，在“打印区域”框内选“布局”，在“图纸偏移”框内输入X：0.0，Y：0.0，在“打印比例”框内选“1：1”，“缩放线宽”不选，“图形方向”选“纵向”，“打印选项”选“按样式打印”和“最后打印图纸空间”，“打印样式表”内选一种打印样式（取决于按线宽打印还是按颜色打印，根据个人的习惯或者公司的规定，如果绘图时不同的图线设置的是线宽，则可选“monochrome.ctb”选项，也可以自己建立打印样式，可按右侧铅笔拖尾巴的“打印样式表编辑器”按钮进行编辑或创建）。
4）打印机的设置以Adobe PDF打印机为例，选定打印机后按右侧的“特性”按钮进入“绘图仪配置编辑器”对话框，按“设备和文档设置”按钮，选“修改标准图纸尺寸（可打印区域）”选项，在下面弹出的框内找到“A4”然后点右侧的“修改”按钮，在弹出的对话框内的“上、下、左、右”内均填入数字“0”，按“下一步”，在“PMP文件名”框内输入一个名称如“A4-V”，按“确定”，在弹出的对话框内将输入框内末尾的“Adobe PDF.pc3”修改为“A4-V.pc3”,按“完成”。
至此，“页面设置”完成。
“确定”后回到A4布局窗口。
5）在A4布局窗口内，拖动黑色框的左下角至白色图纸的左下角，使二者重合（必要时可放大后操作），同样使二者右上角重合，
6）鼠标左键选中刚才拖动的黑色框，然后按右键，在弹出的菜单的最下面选“特性”选项，在弹出的窗口内的“标准比例”一项选1：1，关闭对话框。
双击图形区域（实际是为了在布局窗口下进入模型空间），然后平移图形及图框，使图框边缘与A4纸的边缘对齐（必要时可放大后操作）。
注意：必须是平移，绝对不可以转动鼠标滚轮而使图形缩放。
对齐后双击图纸以外的区域以退出模型空间（对齐时使用的放大操作也必须是在图纸空间内）。
7）至此，图纸的打印格式设置完成。
按“文件à打印预览”，即可看到打印到A4纸上的图形和图框（图上画出的纸边界已经不存在了）。
如果实际打印出来后，该隐的不隐该藏的不
藏，则调整一下图框和图纸空间中纸的相对位置即可。
8）按以上方法绘图和打印时，需注意，绘图时图框（而不是图纸）的左下角在坐标（0，0）处，否则每次打印都需要调整图框和图纸空间中纸的相对位置。
9）在“布局2”选项卡上按以上方法可以设置A3图纸的打印。
右击“模型”或“布局”按钮可以新建布局。
同理可以设置A2、A1、A0等的打印格式。
10）自己创造的打印格式在路径C:Documents and Settings你自己的账户设置\Application DataAutodeskAutoCAD 200xR16.2chsplotters文件夹内，如果更换机器或重装系统，将本文件夹的内容拷贝到对应的文件夹下就可以了，不需要每次都设置。
11）设置一次，受益终生。
12）补充说明：①在图纸空间（布局窗口）中，白色的虚拟纸张上有一个虚线框。
理论上，虚线框内的内容都是可以打印出来的，框外内容都打印不出来，但在实际的打印机上打印时，因为各打印机的特性有所区别，纸张摆放位置也每次都有变化，所以在细节上各人的体会可能会有稍微的不同。
但总体上是这个规律。
我的打印每次都是成功的，只有在比较老旧的打印机上打印时会发生图框的某条边线被吃掉的现象。
②对设置好的打印模式，如果想更改打印机，则需要重新修改标准图纸尺寸（可打印区域），其他不变。
