光纤端面研磨处理工艺流程
光纤端面的研磨方法总则
光纤端面的研磨方法总则光纤是光通信中最基本及最重要的一个组成部份,光纤一词是光导纤维的简称。
光纤的主要材料是石英玻璃,所以事实上光纤是一种比人的头发稍粗的玻璃丝。
一般通信光纤是由纤芯和包层两部份组成而外径为125um至140um。
在讨论光纤端面研磨中,不可不提光纤的损耗。
在光信号通过光纤端面传送中,由于折射或某一些原因,会使光能量衰减了一部份,这就是光纤的传输损耗。
所以光纤端面研磨的效果就显得非常重要了。
而成熟的研磨工艺及优良的研磨系统设备是达到优质研磨效果不可或缺的因素。
以下本文将以研磨优质光纤连接器端面作为讨论的重心。
而本文主旨主要在于分享我们在光纤连接器端面研磨方面的实际经验,而不在于艰涩的理论性的探讨。
简介在光纤跳线生产工艺中,主要可分为三部份。
1、光缆与连接器散件的组装;2、端面研磨3、检查及测试。
而其中以研磨及测试部份对生产优质光纤端面的影响最大。
故厂商往往都非常重视这部份的运作。
而本文亦会集中讨论这部份的工艺。
生产光纤跳线,要达到最佳效果,其中包括了8个要素:1、使用正确的工具及组装程序;2、使用高质素的光纤连接器散件;3、稳定的研磨机器;4、优质的研磨砂纸;5、正确的操作程序;6、精确及可靠的测试仪器;7、有责任感与富有经验的操作员;8、整洁及无尘的工作环境。
生产优质光纤跳线之要素1、使用正确的工具及组装程序--所有的组装程序都必须采用合适的工具, 如脱皮钳,烘炉,针筒及胶水……等等，需要选择专为生产光纤跳线而设计的产品,故千万不能随便使用一般性的工具。
另外,熟练而正确的组装方法,也是不能忽略的一点。
2、使用高质素的光纤连接器散件--高素质的连接器散件也能间接使问题减少，从而更易达到优质的研磨效果。
3、稳定的研磨机--研磨机(Polishing Machine)可说是生产光纤跳线的核心部份,在生产过程中相当大比例的品质问题,都间接或直接与研磨机的稳定性有关。
可见研磨机在光纤跳线中的重要性,本文在“研磨机”一节中会作更详细的探讨。
mpo光纤研磨技术与方法
mpo光纤研磨技术与方法《mpo 光纤研磨技术与方法，我来给你唠唠》嘿，朋友！今天我要跟你分享一个超酷的技能——mpo 光纤研磨技术与方法！这可是个厉害的玩意儿，学会了能让你在通信领域牛气一把！首先呢，咱们得准备好家伙什儿。
就像战士上战场得有枪一样，咱研磨光纤得有研磨盘、研磨砂纸、酒精、无尘布，还有最重要的——mpo 光纤。
准备好这些，咱们就可以开始第一步啦！把那 mpo 光纤小心翼翼地拿出来，就像对待刚出生的小宝宝一样轻柔。
用酒精和无尘布给它来个“全身清洁”，把上面的灰尘啊、油污啊统统擦掉。
这一步可重要啦，要是不干净，就好像你吃饭的时候碗里有沙子，能好受嘛！清洁完之后，就是关键的研磨环节。
把研磨砂纸贴在研磨盘上，要贴得平平整整的，不然就像你穿裤子歪歪扭扭的，可难看啦！然后，把光纤轻轻地放在研磨盘上，注意哦，一定要轻，别跟扔石头似的。
接着，按照一定的方向和力度开始研磨。
这就像是你骑自行车，得保持平衡和节奏。
力度不能太大，不然光纤会被你“揉碎”的；力度也不能太小，不然就跟没磨一样。
而且要均匀地磨，别这边磨得光溜溜，那边还是“毛糙糙”。
研磨一会儿后，停下检查检查。
这就好比你做饭的时候尝尝咸淡，看看研磨的效果咋样。
如果觉得还不够，那就继续磨，直到光纤的端面变得光滑如镜。
在整个研磨过程中，一定要有耐心。
别磨了两下就不耐烦了，这可不行。
我之前有一次就是太着急，结果磨得一塌糊涂，还得重新来过，那叫一个悲催啊！当你觉得研磨得差不多的时候，再用酒精和无尘布给光纤来个最后的清洁，把研磨产生的碎屑啥的都弄干净。
最后，好好欣赏一下你研磨好的 mpo 光纤吧！那光滑的端面，简直就是一件艺术品。
朋友，mpo 光纤研磨技术其实不难，只要你按照我说的步骤，细心、耐心地去做，肯定能成功。
加油，相信你可以的！。

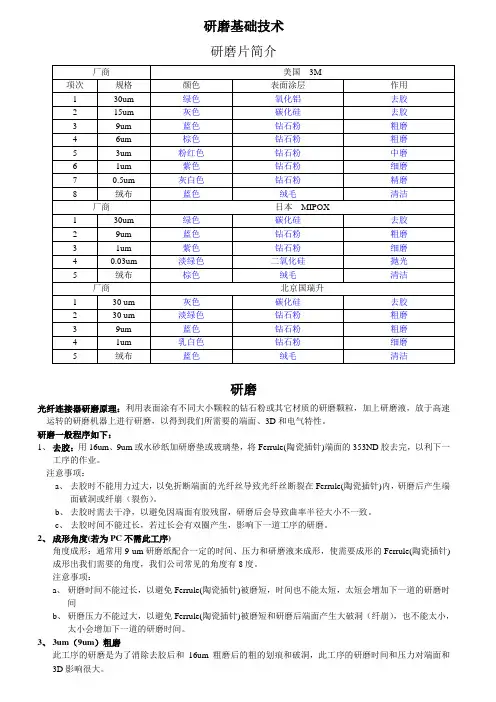

研磨基础知识
研磨基础技术研磨片简介研磨光纤连接器研磨原理：利用表面涂有不同大小颗粒的钻石粉或其它材质的研磨颗粒，加上研磨液，放于高速运转的研磨机器上进行研磨，以得到我们所需要的端面、3D和电气特性。
研磨一般程序如下：1、去胶：用16um、9um或水砂纸加研磨垫或玻璃垫，将Ferrule(陶瓷插针)端面的353ND胶去完，以利下一工序的作业。
注意事项：a、去胶时不能用力过大，以免折断端面的光纤丝导致光纤丝断裂在Ferrule(陶瓷插针)内，研磨后产生端面破洞或纤崩（裂伤）。
b、去胶时需去干净，以避免因端面有胶残留，研磨后会导致曲率半径大小不一致。
c、去胶时间不能过长，若过长会有双圈产生，影响下一道工序的研磨。
2、成形角度(若为PC不需此工序)角度成形：通常用9 um研磨纸配合一定的时间、压力和研磨液来成形，使需要成形的Ferrule(陶瓷插针)成形出我们需要的角度，我们公司常见的角度有8度。
注意事项：a、研磨时间不能过长，以避免Ferrule(陶瓷插针)被磨短，时间也不能太短，太短会增加下一道的研磨时间b、研磨压力不能过大，以避免Ferrule(陶瓷插针)被磨短和研磨后端面产生大破洞（纤崩），也不能太小，太小会增加下一道的研磨时间。
3、3um（9um）粗磨此工序的研磨是为了消除去胶后和16um粗磨后的粗的划痕和破洞，此工序的研磨时间和压力对端面和3D影响很大。
注意事项：a、此道工序的研磨时间不能过短，否则端面会有破洞产生及曲率半径会偏大。
b、压力不能过大或过小，压力过大研磨纸会磨破，且曲率半径会偏小；若过小会有破洞产生及曲率半径会偏大。
4、1um细磨此工序的研磨是为了去除3um（9um）研磨后粗的划痕和破洞，使端面划痕变得更细，以利下一工序抛光，此工序的研磨时间和压力对端面和3D影响很大。
注意事项：a、此道工序的研磨时间不能过短，否则端面会有破洞产生及曲率半径会偏大。
b、压力不能过大或过小，压力过大研磨纸会磨破，且曲率半径会偏小，若过小会有破洞产生及曲率半径会偏大。

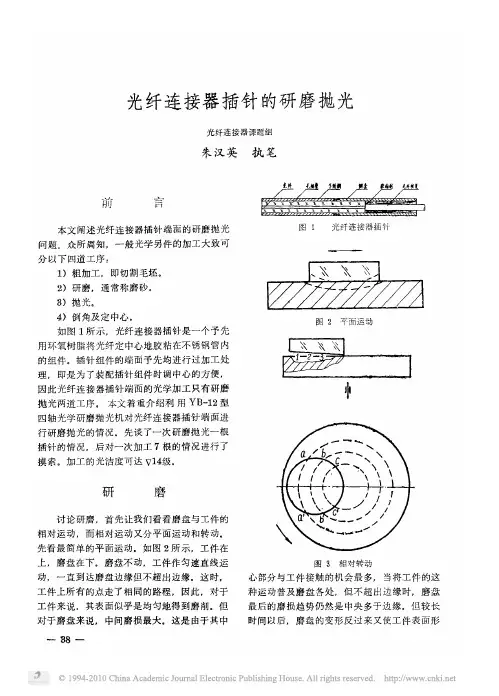

光纤连接器插针的研磨抛光
