直流电动机的结构和工作原理
直流电动机(原理)
电动机 PN U N I N N 103 kW 发电机 PN UNIN 103 kW
2、直流电动机工作原理
2、直流电动机工作原理
直流电动机是将电能转变成机械能的旋转机械。
把电刷A、B接到直流电源上，电刷A接正极，电刷B接负极。 此时电枢线圈中将有电流流过。 在磁场作用下，有导体产生F=BIL。该电磁力形成电磁转矩,使 电机转子旋转。
思考：电磁力的方向怎么判断？大小与哪些因素有关？分析转动过程？
换向极绕组与电枢绕组串联, 换向磁极的作用是消弱电枢磁场。
（3）电刷装置 与换向器配合,完成交直流的互换。数目与主磁极相同。
电刷座
电刷
3.转子 又称为电枢
（1）电枢铁心
既是主磁路的一部分， 又可以放置电枢绕组。 （2）电枢绕组 电枢绕组与换向器联结。 主要作用产生感应电动势和电 磁转矩，实现机电能量的转换。 （3）换向器 换向器由许多彼此绝缘的钢 质换向片组成一个圆柱体，装在 转子转轴的一端，与电刷装置配 合,完成直流与交流的互换。
二、直流电动机的种类和铭牌
1. 直流电机绕组端子标号： 电枢绕组：始端A1－末端A2 ；换向绕组：始端B1－末端B2 ； 补偿绕组：始端C1－末端C2 ；串励绕组：始端D1末端D2 ； 并励绕组：始端E1－末端E2 ；他励绕组：始端F1－末端F2 2.直流电动机的分类 直流电动机按产生磁场的方式来进行区分，分为两大类：他励和自励。 他励是指通入电动机定子中，产生磁场的电 流If与通入电动机转子，产生转矩的电流 Ia分 别由两个电源提供。 他励的特点是,励磁电流If的大小与 电枢电压U及负载等参数无关。
直流电动机的结构与工作原理
直流电动机的结构与工作原理直流电动机（DC Motor）是一种将电能转化为机械能的装置，它由固定不动的定子和绕在定子上的可旋转转子组成。
直流电动机的结构和工作原理是实现电能转换的关键。
一、直流电动机的结构直流电动机的结构包括定子（Stator）、转子（Rotor）、换向器（Commutator）和碳刷（Carbon Brushes）。
1. 定子（Stator）：定子是直流电动机的固定部分，由铁心和绕组组成。
铁心通常采用硅钢片制成，绕组则由若干个线圈组成。
当外加电压施加在绕组上时，形成的磁场将影响转子的运动。
2. 转子（Rotor）：转子是直流电动机的旋转部分，它由线圈、铁芯和轴组成。
转子的线圈通常由导电材料绕制而成，铁芯可以通过提高磁导率来增强磁场。
当电流通过转子的线圈时，线圈将受到力的作用而旋转。
3. 换向器（Commutator）：换向器是直流电动机的关键部件之一，它位于转子一端的轴上。
换向器由多个导电片和绝缘片交替组成。
当转子旋转时，换向器将不断地改变电流的方向，使得转子能不断地顺时针或逆时针旋转。
4. 碳刷（Carbon Brushes）：碳刷是直流电动机中的另一个重要部件，它与换向器接触并提供电流给转子。
碳刷通常由碳材料制成，它具有良好的导电性能和耐磨损性能。
二、直流电动机的工作原理直流电动机的工作原理基于法拉第电磁感应定律和洛伦茨力原理。
1. 法拉第电磁感应定律：当导体在磁场中运动时，导体两端将产生感应电动势。
在直流电动机中，定子绕组通过外加电压形成的磁场作用下，当转子旋转时，转子上的线圈将切割磁场线，引发感应电动势。
2. 洛伦茨力原理：导体通电后，在磁场中会受到洛伦茨力的作用。
直流电动机中，当电流通过转子的线圈时，线圈受到的洛伦茨力将使转子旋转。
基于以上原理，直流电动机的工作可以总结为以下几个步骤：a. 施加电源电压：通过碳刷与换向器接触，将电源电压施加在定子绕组上形成磁场。
b. 电流传递至转子：经过换向器和碳刷的作用，电流将传递到转子的线圈上。
直流发电机的工作原理与结构
直流发电机的工作原理及结构电机的可逆运行原理两个定理与两个定则1、电磁感应定理在磁场中运动的导体将会感应电势，若磁场、导体和导体的运动方向三者互相垂直，则作用导体中感应的电势大小为： e = B·l·v符号物理量单位B 磁场的磁感应强度Wb/m2v 导体运动速度米/秒l 导体有效长度me 感应电势V电势的方向用右手定则2.电磁力定律载流导体在磁场中将会受到力的作用，若磁场与载流导体互相垂直(见下图)，作用在导体上的电磁力大小为：f = B·l·i符号物理量单位i 导体中的电流Al 导体有效长度mf 电磁力N力的方向用左手定则（一）直流发电机的工作原理1.直流发电机的原理模型2.发电机工作原理a、直流电势产生用电动机拖动电枢使之逆时针方向恒速转动，线圈边a b 和c d 分别切割不同极性磁极下的磁力线，感应产生电动势直流发电机的工作原理就是把电枢线圈中感应产生的交变电动势，靠换向器配合电刷的换向作用，使之从电刷端引出时变为直流电动势因为电刷A 通过换向片所引出的电动势始终是切割N 极磁力线的线圈边中的电动势。
所以电刷A 始终有正极性，同样道理，电刷 B 始终有负极性。
所以电刷端能引出方向不变但大小变化的脉动电动势b、结论线圈的感应电动势是一种交变电动势，而在电刷A B 端的电动势却是直流电动势。
直流发电机[浏览次数：约145次]•直流发电机是一种把机械能转换为直流电输出的电机，流电动机具有良好的起动性能和调速性能，因此广泛应用于要求调速平滑，调速围广等对调速要求较高的电气传动系统中，如电力机车、无轨电车、轧钢机起重设备等。
目录•直流发电机的结构•直流发电机的部件功能•直流发电机的工作原理•直流发电机的额定值直流发电机的结构•直流电机的结构可分为静止和转动两部分，静止部分称为定子，旋转部分称为转子（也称电枢）。
图1 与图2分别为直流电机的纵剖面示意图和横剖面示意图。
物理知识总结直流电动机的结构与工作原理
物理知识总结直流电动机的结构与工作原理直流电动机是一种常见的电动设备，广泛应用于各个领域，包括工业、交通、家电等。
它的结构和工作原理对于理解电动机的工作过程和特性非常重要。
本文将对直流电动机的结构和工作原理进行总结。
一、直流电动机的结构直流电动机由两部分组成：定子和转子。
定子是固定不动的部分，由线圈和磁铁组成。
转子则是旋转的部分，由电刷和电枢组成。
1. 定子定子由一组线圈和磁铁组成。
线圈通常是由导线绕制而成，呈现出环状或饼状的形态。
线圈的数量和布局决定了电动机的性能和特性。
磁铁则是由强磁性材料制成，放置在定子的边缘。
2. 转子转子是直流电动机的旋转部分。
它由电刷和电枢组成。
电刷是用来供电的接触件，通常是以碳或铜制成的。
电枢则是转子核心，是由许多绕组组成的，每个绕组都与一个电刷相连。
二、直流电动机的工作原理直流电动机的工作原理基于电磁感应和洛伦兹力的相互作用。
当通电时，定子中的线圈会产生磁场，同时磁铁也会产生磁场。
这两个磁场之间会相互作用，导致转子产生旋转力。
1. 电磁感应当直流电流通过定子线圈时，由于导线在磁场中运动产生的洛伦兹力，导致线圈受到力的作用，线圈开始旋转。
这个过程称为电磁感应。
2. 磁场转向转子中的电枢通过电刷与外部电源相连，从而形成一个电流回路。
当电流通过电枢时，电枢会产生自己的磁场。
由于电枢中的电流方向与定子磁场的方向相互作用，转子会受到一个力矩的作用，导致转子开始旋转。
3. 磁场补偿为了保持转子的旋转运动，电刷会定期切换电极的位置，以改变电流的方向，从而改变磁场的方向。
这个过程被称为磁场补偿。
磁场补偿可以保持转子的旋转稳定，并避免电枢与定子磁场相互吸引或排斥。
三、直流电动机的应用直流电动机由于其结构简单、运行可靠等特点，在许多领域都有广泛应用。
1. 工业应用直流电动机经常用于工业设备，如机床、风机、输送带等。
它们可根据需要调节转速和扭矩，适应不同的工艺要求。
2. 交通应用直流电动机也广泛应用于交通工具，如电动车辆、电动自行车、电动机车等。
永磁直流电动机原理

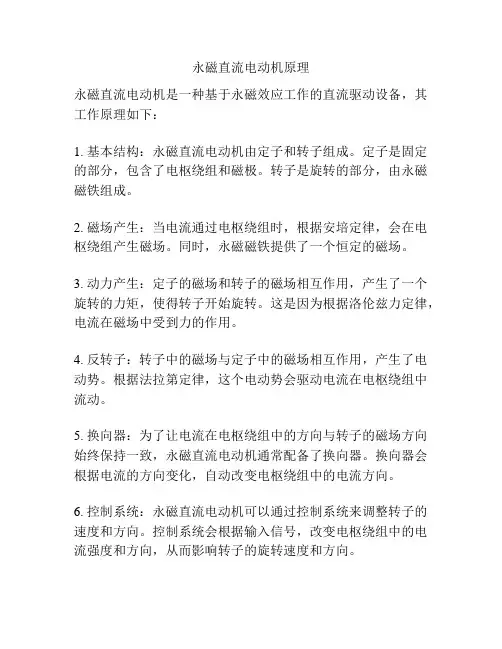

永磁直流电动机原理
永磁直流电动机是一种基于永磁效应工作的直流驱动设备，其工作原理如下：
1. 基本结构：永磁直流电动机由定子和转子组成。
定子是固定的部分，包含了电枢绕组和磁极。
转子是旋转的部分，由永磁磁铁组成。
2. 磁场产生：当电流通过电枢绕组时，根据安培定律，会在电枢绕组产生磁场。
同时，永磁磁铁提供了一个恒定的磁场。
3. 动力产生：定子的磁场和转子的磁场相互作用，产生了一个旋转的力矩，使得转子开始旋转。
这是因为根据洛伦兹力定律，电流在磁场中受到力的作用。
4. 反转子：转子中的磁场与定子中的磁场相互作用，产生了电动势。
根据法拉第定律，这个电动势会驱动电流在电枢绕组中流动。
5. 换向器：为了让电流在电枢绕组中的方向与转子的磁场方向始终保持一致，永磁直流电动机通常配备了换向器。
换向器会根据电流的方向变化，自动改变电枢绕组中的电流方向。
6. 控制系统：永磁直流电动机可以通过控制系统来调整转子的速度和方向。
控制系统会根据输入信号，改变电枢绕组中的电流强度和方向，从而影响转子的旋转速度和方向。

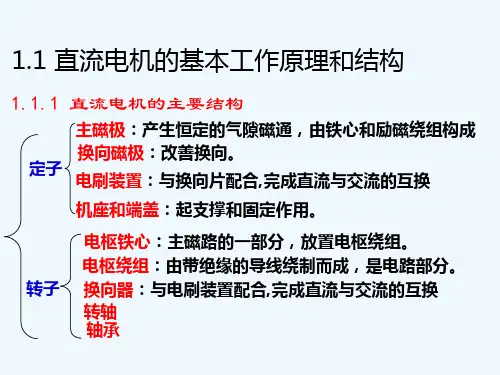

直流电机的基本工作原理及结构
直流电 动机的 工作原 理示意 图:
1.1.3 直流电机的铭牌数据 额定功率 PN
指轴上输出 指电刷间输出的 电动机 额定条件下电机 发电机 的机械功率 额定电功率 所能提供的功率 额 定 电U 压 N
在额定工况下，电机 出线端的平均电压
额定电流 IN
额定功率时对应的电流 在额定电压、额定电流下，运 电动机：是指输入额定电压。 行于额定功率时对应的转速. 电机铭牌上还标有其它数 额定励磁电流 I fN 据，如励磁电压、出厂日 对应于额定电压、额定电流、额 期、出厂编号等。 定转速及额定功率时的励磁电流
电刷从几何中性线偏移 角，电枢磁动势轴线也随 之移动 角，如图(a)(b) 所示。 电枢磁动势可以分解 为两个垂直分量：交轴电 F aq 枢磁动势 和直轴电枢磁 动势 。 F ad
电刷顺转向偏移
发电机 电动机 交轴和直轴去磁 交轴和直轴助磁
电刷逆转向偏移
交轴和直轴助磁 交轴和直轴去磁
1.4 直流电机的电枢电动势和电磁转矩
漏磁通
磁力线不进入电枢铁心， 直接经过气隙、相邻磁极 或定子铁轭形成闭合回路
漏磁路
主磁通
磁力线由N极出来，经气隙、 电枢齿部、电枢铁心的铁轭、 电枢齿部、气隙进入S极，再 经定子铁轭回到N极
主磁路
直流电机中，主磁通是主要的，它能在电枢绕组中感应 电动势或产生电磁转矩，而漏磁通没有这个作用，它只是增 加主磁极磁路的饱和程度。在数量上，漏磁通比主磁通小得 多，大约是主磁通的20%。
0
N
A
为了经济、合理地利用材料， 一般直流电机额定运行时，额定磁 通 N 设定在图中 A点，即在磁化特 性曲线开始进入饱和区的位置。
0
I fN
I f0 I f F f 0 IN
直流电机 工作原理
直流电机工作原理直流电机是一种能够将电能转化为机械能的电动机。
它的工作原理是利用直流电流在电枢和磁极之间产生的磁场相互作用，使得电机转动。
下面将详细介绍直流电机的结构和工作原理。
一、直流电机的结构直流电机主要由以下几个部分组成：1. 电枢：电枢是直流电机的旋转部分，通常由导体绕成的线圈组成。
当电流通过电枢时，电枢会在磁场中旋转。
2. 磁极：磁极是直流电机的静止部分，通常由永磁体或者电磁铁组成。
磁极的作用是产生磁场，使得电枢在其中旋转。
3. 制动器：制动器可以控制电机的转速和停止。
当制动器接通时，它会对电枢产生阻力，减慢电机的转速或者停止电机运转。
4. 机壳：机壳是直流电机的外壳，通常由金属材料制成。
它的作用是保护电机内部的零件，同时也可以散热。
二、直流电机的工作原理直流电机的工作原理可以分为两个部分：电枢和磁极之间的相互作用和直流电源对电枢产生的作用力。
1. 电枢和磁极之间的相互作用当直流电源接通时，电流会通过电枢，使得电枢在磁场中旋转。
在旋转的过程中，电枢会不断地与磁极相互作用，产生一个力矩。
这个力矩会使得电枢继续旋转，直到力矩与制动器对电枢的阻力平衡。
2. 直流电源对电枢产生的作用力当直流电源接通时，它会对电枢产生一个作用力。
这个作用力可以通过洛仑兹力定律来计算。
洛仑兹力定律表明，当导体在磁场中运动时，会受到一个垂直于导体和磁场方向的力。
这个力就是洛仑兹力。
洛仑兹力的大小和方向取决于导体和磁场之间的夹角以及导体所携带的电荷量。
当导体与磁场平行时，洛仑兹力为零；当导体与磁场垂直时，洛仑兹力最大。
在直流电机中，当电枢旋转时，它会不断地与磁场相互作用，产生一个垂直于导体和磁场方向的力。
这个力会使得电枢继续旋转，直到力矩与制动器对电枢的阻力平衡。
三、总结直流电机是一种将电能转化为机械能的电动机。
它的工作原理是利用直流电流在电枢和磁极之间产生的磁场相互作用，使得电机转动。
直流电机主要由电枢、磁极、制动器和机壳等部分组成。
直流电机电动机的结构与工作原理
直流电机电动机的结构与工作原理直流电机（直流电动机）的结构与工作原理直流电机是一种经常被使用的电动机类型，它通过电流的流动产生机械运动。
本文将详细介绍直流电机的结构与工作原理。
一、直流电机的结构直流电机由以下几个主要部分组成：1. 定子（Stator）：定子是由一组绕组和磁场构成的，它通常是由永磁体或允许通电的绕组构成。
定子的结构和性质直接决定了电机的输出性能。
2. 转子（Rotor）：转子是由一组导体和磁极构成的，它可以旋转在定子的磁场中。
转子通常由铁心、铜线和轴承组成，它的旋转产生了机械能。
3. 磁极（Magnetic Pole）：磁极是直流电机中的主要磁场源，它由永磁体或电磁体构成。
磁极的极性决定了电机的旋转方向与运行效果。
4. 刷子（Brush）：刷子是与转子导体接触的装置，它通常由碳或者铜制成。
刷子的功能是在电机运行过程中，将电流传递给转子导体，使得转子能够继续旋转。
5. 端盖（End Cap）：端盖位于电机的两端，它的主要作用是固定转子轴承和导线等部件，同时防止灰尘和杂质进入电机内部。
6. 轴承（Bearing）：轴承通常由金属滚珠或滑动材料组成，它负责在转子旋转时提供支撑和减小摩擦。
二、直流电机的工作原理直流电机的工作原理可归纳为施加力矩和生成电动势两个方面。
1. 施加力矩：当电流通过定子绕组时，定子绕组会受到洛仑兹力的作用。
根据左手定则，这个力会使得定子绕组和转子之间产生一个力矩，从而转动转子。
2. 生成电动势：当直流电机运转时，转子上的导线会切割磁场线，产生感应电动势。
根据法拉第电磁感应定律，这个电动势的方向与电机的旋转方向相反。
同时，刷子将电流传递给转子，保证了电磁力的持续产生。
三、直流电机的工作过程直流电机的工作可以简要概括为以下步骤：1. 施加电源：将直流电源的正负极分别连接到电机的刷子位置，使得电流能够流经定子绕组。
2. 产生磁场：根据电流的方向，定子绕组产生的磁场与转子磁极之间形成相互作用力，从而使转子开始旋转。
1.1直流电机的工作原理和结构
2
§1-1 直流电机的工作原理和结构
一、直流电机的工作原理
直流电机是直流发电机和直流 电动机的总称。直流电机具有可 逆性，既可作直流发电机使用， 也可作直流电动机使用。
14
§1-1 直流电机的工作原理和结构
（2）电枢绕组
电枢绕组的作用是产生 感应电势和通过电流产生 电磁转矩，实现机电能量 转换。它是直流电机的主 要电路部分。
电枢绕组通常都用圆形或矩形截面的导线绕制而成，再按一定 规律嵌放在电枢槽内，上下层之间以及电枢绕组与铁心之间都要 妥善地绝缘。为了防止离心力将绕组甩出槽外，槽口处需用槽楔 将绕组压紧，伸出槽外的绕组端接部分用玻璃丝带绑紧。绕组端 头则按一定规律嵌放在换向器钢片的升高片槽内，并用锡焊或氩 弧焊焊牢。
12
（3）换向极
§1-1 直流电机的工作原理和结构
换向极又称附加极，安装在相邻两主磁极的几何 中心线上。 Why？在1.7讲
换向极的作用是改善直流电机换向。在小容量电 机（1kw以下）中，有时换向极只有主磁极的一半， 或不安装换向极。 （4）电刷装置
电刷与换向器相配合，在电动机中起到逆变（将 直流变为交流）作用；而在发电机中则起到整流 （将交流变为直流和结构
（3）换向器 换向器的作用是
在电刷间得到直流电 动势，并保证每个磁 极下电枢导体电流方 向不变，以产生恒定 方向的电磁转矩。
16
§1-1 直流电机的工作原理和结构
3、气隙
气隙是定子和转子（电枢）之间自然形成的间 隙。它是电机主磁路的一部分,是电机能量转换的 媒介。气隙的大小对电机运行的影响很大。小容 量电机约为1-3mm，大容量电机可为几毫米。
直流电动机
Ea=CeΦn
Ce= pN/60a
Te=CtΦIa
Ct=9.55Ce
二、直流电动机的种类和铭牌
1、直流电动机的分类 直流电动机按产生磁场的方式来进行区分，分为 两大类：他励和自励。 他励是指通入电动机定子中，产生磁场的电流If 与通入电动机转子，产生转矩的电流Ia分别由两个电 源提供。 他励的特点是,励磁电流If 的大小与电枢电压U及负载等 参数无关。若U=Uf，则他励 电动机与并励电动机性能相 同。
Ia = IN－If =155－1.765 = 153.235 A
Rf ＝
UN If
＝
220 1 . 765
= 124 . 6 W
Ea=UN－IaRa=220－153.235×0.1=204.68 V
一台并励直流电动机， 电源电压UN=230 V时， 电枢电流IN=60 A， 电枢电组Ra=0.1 Ω， Φ=0.08 Wb， Ce=2.5， 求电枢反电势Ea及此时的转速n。
Ec
a Eab b
Ea Eb
C
x
y
(a)接线图
图4-25 Yy0联结组别的接线图和相量图
直流电动机
直流电动机
直流电机可分为直流发电机和直流电动机两大类。 将机械能转化为电能的直流电机是直流发电机，将电 能转化为机械能的直流电机是直流电动机。直流电机 具有良好的调速性能、较大的起动转矩和过载能力， 一般应用于对起动和调速要求较高的场合。另外，结 构复杂、成本较高、维护较困难是直流电机的不足之 处。
反转方法 1.改变电枢电流方向，励磁电流方向不变； 2.改变励磁电流方向，电枢电流方向不变。 即：单独改变电枢绕组或单独改变励磁绕组的接线。 注意：反转瞬间，电枢电流很大，应该采取措施限流。 同时改变电枢和励磁绕组的接线，则电枢电流和励磁电流的 方向将同时改变，电动机的电磁转矩的方向不变，电动机的转 速也不变。交、直流两用电动机的工作原理就是以此为依据的。 交、直流两用电动机实际上是一台直流电动机，使用时若电源 为交流电，则转向仍然不会发生变化。
直流发电机直流电动机的工作原理和结构
直流发电机直流电动机的工作原理和结构直流电机工作原理和结构一、直流电机工作原理* 直流发电机的工作原理* 直流电动机的工作原理* 电机的可逆运行原理两个定理与两个定则1、电磁感应定理在磁场中运动的导体将会感应电势，若磁场、导体和导体的运动方向三者互相垂直，则作用导体中感应的电势大小为： e = B·l·v符号物理量单位B磁场的磁感应强度 Wb/m2v导体运动速度米/秒l导体有效长度me感应电势V电势的方向用右手定则 2.电磁力定律载流导体在磁场中将会受到力的作用，若磁场与载流导体互相垂直 (见下图)，作用在导体上的电磁力大小为：f = B·l·i符号物理量单位i导体中的电流Al导体有效长度mf电磁力N力的方向用左手定则（一）直流发电机的工作原理直流发电机的原理模型1.2.发电机工作原理 a、直流电势产生用电动机拖动电枢使之逆时针方向恒分别切割不同极性磁极下的磁力线，感应产生电动d c 和b a 速转动，线圈边．势直流发电机的工作原理就是把电枢线圈中感应产生的交变电动势，靠换向器配合电刷的换向作用，使之从电刷端引出时变为直流电动势因为电刷 A 通过换向片所引出的电动势始终是切割N 极磁力线的线圈边中的电动势。
所以电刷 A始终有正极性，同样道理，电刷 B 始终有负极性。
所以电刷端能引出方向不变但大小变化的脉动电动势 b、结论线圈内的感应电动势是一种交变电动势，而在电刷 A B 端的电动势却是直流电动势。
（二）直流电动机的工作原理 1.直流电动机的原理模型（图1.1.5）直流电动机的工作原理要使电枢受到一个方向不变的电磁转矩，关键在于：当线圈边在不同极性的磁极下，如何将流过线圈中的电流方向及时地加以变换，即进行所谓“换向”。
为此必须增添一个叫做换向器的装置，换向器配合电刷可保证每个极下线圈边中电流始终是一个方向，就可以使电动机能连续的旋转,这就是直流电动机的工作原理（三）电机的可逆运行原理从上述基本电磁情况来看：一台直流电机原则上既可以作为电动机运行,也可以作为发电机运行,这种原理在电机理论中称为可逆原理二、直流电机的结构旋转电机结构形式 , 必须有满足电磁和机械两方面要求的结构．旋转电机必须具备静止和转动两大部分1.直流电机静止部分称作定子作用 -- 产生磁场由主磁极、换向极、机座和电刷装置等组成2.直流电机转动部分称作转子(通常称作电枢)作用 -- 产生电磁转矩和感应电动势由电枢铁心和电枢绕组、换向器、轴和风扇等组成直流电机电枢照片(一) 直流电机的静止部分1.主磁极是一种电磁铁，用 1-1.5 毫米厚的钢板冲片叠压紧固而成的铁心2.换向极（又称附加极或间极）作用 -- 改善换向换向极装在两主磁极之间，也是由铁心和绕组构成铁心一般用整块钢或钢板加工而成；换向极绕组与电枢绕组串联．图1.1.11 主磁极和换向极示意图3.机座机座通常由铸铁或厚铁板焊成，有两个作用：固定主磁极、换向极和端盖；作为磁路的一部分。
直流电动机的构造及工作原理
直流电动机的构造及工作原理一、直流电动机的构造1. 定子（Stator）：定子是直流电动机的固定部分，通常由一组电磁线圈、铁芯和前后两个端盖组成。
它的主要任务是产生磁场，使转子能够旋转。
2. 转子（Rotor）：转子是直流电动机的旋转部分，通常由导体线圈和铁芯组成。
它的主要任务是受到磁场的作用旋转，并将机械能输出。
转子通常由一个或多个定子通电线圈组成，其中每个线圈都有一个导电部分和一个绝缘部分。
导电部分通常由电刷和电刷支架连接到外部电源。
3.磁极：磁极是电动机中产生磁场的部分，由定子和转子中的磁场磁极组成。
定子磁极通常由磁铁或电磁线圈组成，它提供了一个恒定的磁场。
4.电刷和电刷支架：电刷是转子中导电部分的接触点，用于与电刷支架上的电源连接。
电刷支架固定在电机机壳上，起到支撑电刷和导电部分的作用。
5.机壳：机壳是直流电动机的外壳，通常由金属材料制成，用于保护电机的内部组件。
机壳也起到散热和接地保护的作用。
二、直流电动机的工作原理1.洛伦兹力：当一根导体通过有电流的磁场时，它会受到一个叫做洛伦兹力的力，其大小和方向由右手螺旋定则确定。
根据洛伦兹力原理，当导体（转子）通电并置于一个磁场中时，会受到洛伦兹力的作用，导致导体（转子）开始旋转。
2.法拉第电磁感应定律：根据法拉第电磁感应定律，当一条导体（转子）以一定速度旋转于一个磁场中时，导体两端会产生感应电动势。
这个感应电动势的方向与导体的运动方向以及磁场的方向有关。
根据斯托克斯定律，感应电动势会产生一个与导体运动方向相反的电流，这也被称为倒发电。
在直流电动机中，当电流通过定子线圈时，由电流生成的磁场产生磁力，作用于转子导体上，使其旋转。
同时，当转子旋转时，导体与磁场之间的相对运动会导致感应电动势的产生，反过来又产生一个反向的电流，这个电流又会与磁场相互作用，增强或减弱转子的旋转，从而实现了电能到机械能的转换。
总之，直流电动机通过电磁力和感应电动势的相互作用实现电能到机械能的转换。
《电机与拖动》第1章 直流电机的结构和工作原理
直 流 电 机 的 组 成
作
用：产生感应电动势和电磁转 矩，实现能量的转换
12
1.2
直流电机的结构和工作原理
图1-3 直流电机的结构图 a）直流电机的结构 b）轴端剖面图 1-风扇 2-机座 3-电枢 4-主磁极 5-刷架 6-换向器 7-接线板 8-出线盒 9-换向极 10-端盖
13
1.2
1、定子
30
1.2
3．励磁方式
直流电机的结构和工作原理
励磁绕组获得励磁电流的方式称为励磁方式，如图1-14所示。
图1-14 直流电机的励磁方式 a）他励 b）并励 c）串励 d）复励
31
1.2
直流电机的结构和工作原理
三、直流电机的工作原理
1．直流发电机的基本工作原理
当原动机拖着电枢以一定的转速在磁场中逆时针旋转时，根据 电磁感应原理，线圈边ab和cd以线速度v切割磁力线产生感应电动势， 其方向用右手定则确定。在图中所示的位置，线圈的边ab处于N极下， 产生的电动势从b指向a；线圈的cd边处于S极下，产生的感应电动势 从d指向c。从整个线圈来看，电动势的方向为d c b a。反之， 当ab边转到S极下，边cd转到N极下时，每个边的感应电动势
图1-8 线圈在槽内的放置示意图 1-上层有效边 2、5-端接部分 3-下层有 效边 4-线圈尾端 6-线圈首端
20
1.2
直流电机的结构和工作原理
绕组联接如图1-9所示。
y1
--极距，就是一个磁极在电枢表面的空间距离，其计算是： --第一节距
yk
--换向器节距
y2
Z 2p
--第二节距
y
--合成节距
冒烟（是否冒烟）
简述直流电动机的基本结构和工作原理
简述直流电动机的基本结构和工作原理直流电动机是一种将直流电能转化为机械能的装置，广泛应用于各个领域的电动设备中。
它的基本结构由定子、转子、碳刷、电枢等部分组成，工作原理是利用励磁产生磁场，通过电流作用在电枢上产生力矩，驱动转子转动。
直流电动机的基本结构可分为外部结构和内部结构两部分。
外部结构包括机壳、定子、转子等部分，内部结构包括电枢、碳刷等部分。
机壳是直流电动机的外部保护结构，通常由铸铁或铝合金制成。
机壳的作用是保护内部部件免受外界环境的影响，并提供固定安装的支撑。
定子是直流电动机的静止部分，由堆叠而成的电磁线圈组成。
定子线圈通常由若干个线圈组成，每个线圈中都有一个通电的绕组，通过电流在定子上产生磁场。
定子线圈通常由铜线或铝线制成，绕在定子铁芯上以增强磁场的强度。
转子是直流电动机的旋转部分，通常由铁芯、绕组、轴等部分组成。
转子上的绕组称为电枢，电枢是由若干个线圈组成的，每个线圈中都有一个通电的绕组。
电枢的线圈通常由铜线制成，绕在转子铁芯上。
当电流通过电枢绕组时，由于电流作用在磁场中，会产生力矩，驱动转子旋转。
碳刷是直流电动机中的关键部件，位于定子两侧与电枢接触。
碳刷由碳材料制成，具有良好的导电性能和耐磨性。
碳刷通过与电枢的接触，将电流引入电枢绕组，使电枢在磁场中产生力矩。
直流电动机的工作原理是基于电磁感应和洛伦兹力的相互作用。
当电流通过定子线圈时，会在定子内产生一个磁场，这个磁场称为励磁磁场。
当电流通过电枢绕组时，电枢绕组中的每个线圈都会受到励磁磁场的作用，产生一个力矩。
这个力矩使得电枢绕组中的线圈受到力的作用，开始旋转。
同时，碳刷与电枢的接触保持电流通路的连续性，使得电枢绕组始终受到电流的作用，保持旋转。
直流电动机的转速可以通过改变电枢绕组中的电流大小来控制。
当电流增大时，电枢受到的力矩也增大，转速加快；当电流减小时，电枢受到的力矩减小，转速减慢。
因此，通过调节电流大小可以实现对直流电动机转速的控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
当电枢转到使线圈的ab边从N极下面进入S极，而cd边从S极下面进入N极时，与线圈a端联接的换向片 1跟电刷B接触，而与线圈d端联接的换向片2跟电刷A接触，如图所示。这样，线圈内的电流方向 变为从d流向c，再从b流向a，从而保持在N极下面的导体中的电流方向不变。因此转矩的方向也 不改变，电枢仍然按照原来的反时针方向继续旋转。由此可以看出，换向片和电刷在直流电机中 起着改换电枢线圈中电流方向的作用。
直流电动机的结构和工作原理
二组
目录
一、直流电机的结构 1.定子结构 2.转子结构 二、直流电机的工作原理 1.工作原理示意图
2.工作原理解析
直流电机的结构
直流电机主要分为定子和转子两大部分。定转子之间存在的 间隙称为气隙。 1.定子：定子是电机的静止部分，主要用来产生磁场。
2.转子：转子是电机的转动部分，转子的主要作用是感应电 动势，产生电磁转矩，使机械能变为电能(发电机)或电能 变为机械能(电动机)的枢纽。
3.气隙：静止的磁极和旋转的电枢之间的间隙称为气隙。
定子主要包括：
(1)主磁极 。主磁极包括铁心和励磁绕组两部分 2)换向极 换向极也由铁心和绕组构成。 (3)电刷装置 电刷装置由电刷，刷握、压紧弹簧和刷杆座等 组成。 (4)机座和端盖 机座路的一部分，放置电枢绕组。 (2)电枢绕组：由带绝缘的导线绕制而成，是电路部分。 (3)换向器：与电刷装置配合,完成直流与交流的互换 转轴
直流电机的工作原理示意图
直流电机的工作原理
直流电动机是将电能转变成机械能的旋转机械。
在磁场作用下，N极性下导体ab受力方向从右向左，S 极下导体cd受力 方向从左向右。该电磁力形成逆时针方向的电磁转矩。当电磁转矩 大于阻转矩时，电机转子逆时针方向旋转。
直流电机的工作原理
当电刷A和B分别与直流电源的正极和负极接通时，电流从电刷A流入，而从电刷B流出。这时线 圈中的电流方向是从a流向b，再从c流向d。我们知道，载流导体在磁场中要受到电磁力，其方向 由左手定则来决定。当电枢在图中所示的位置时，线圈ab边的电流从a流向b，用表示，cd边的电 流从c流向d，用⊙表示。根据左手定则可以判断出，ab边受力的方向是从右向左，而cd边受力的 方向是从左向右。这样，在电枢上就产生了反时针方向的转矩，因此电枢就将沿着反时针方向转 动起来。
