调节池的相关设计计算
3.1.2 调节池的设计计算
1.调节池的作用
从工业企业和居民排出的废水，其水量和水质都是随时间而变化的，工业废水的变化幅度一般比城市污水大。为了保证后续处理构筑物或设备的正常运行，需对废水的水量和水质进行调节。调节水量和水质的构筑物称为调节池。
2.调节池的设计简图如下：
图5
3.调节池尺寸的计算
调节水量一般为处理规模的10％-15％可满足要求。 调节池设置一用一备，便于检修清泥。 4.调节池所需空气量
调节池作为平底，为防止沉淀，用压缩空气搅拌废水。空气用量为1.5-3.0h m m 23/，取2.0h m m 23/
则所需空气量为min /2.104/6250/505.622333m h m h m ==??
调节池计算：
3.5.2设计参数
水力停留时间T = 6h ；
设计流量Q = 15000m 3/d = 625m 3/h =0.174m 3/s ； 3.5.3 设计计算
3.5.3.1 调节池有效容积
V = QT = 625×6 = 3750 m 3
3.5.3.2 调节池水面面积
取池子总高度H=5.5m,其中超高0.5m,有效水深h=5m ，则池面积为
A = V/h = 3750/5 = 800 m 2
3.5.3.3 调节池的尺寸
池长取L = 28m ,池宽取B = 28 m ，则池子总尺寸为
L ×B ×H = 28m ×28m ×5.5m=4312 m 3。
3.5.3.4 调节池的搅拌器
使废水混合均匀，调节池下设两台LFJ-350反应搅拌机。 3.5.3.8调节池的提升泵
设计流量Q = 93L/s,静扬程为36.00-27.00=9.00m 。
总出水管Q=174L/s ，选用管径DN500，查表的v=0.94m/s,1000i=2.2,设管总长为50m ，局部损失占沿程的30%，则总损失为：
()m 14.03.01501000
2.2=+??
管线水头损失假设为1.5m ，考虑自由水头为1.0m,则水泵总扬程为： H=9+0.14+1.5+1.0=11.64m 取12m 。
选择200QW360-15-30型污水泵三台，两用一备，其性能见表3.7:
表3.7 200QW360-15-30 型污水泵性能
流量 360m 3
/h 电动机功率 30KW 扬程
15m
电动机电压
380V
转速980r/min 出口直径200㎜
轴功率23.4KW 泵重量900kg
效率75.9%
设计要点（参见城市污水厂平p13）
（1）水量调节池实际是一座变水位的贮水池，进水一般为重力流，出水用泵提升。池中最高水位不高于进水管的设计高度，最低水位为死水位。
（2）调节池的形状宜为方形或圆形，以利于完全形成混合状态。长形水池宜设多个进口和出口。
（3）调节池中应设冲洗装置、溢流装置、排除漂浮物和泡沫装置，以及洒水消泡装置。（4）为使在线调节池运行良好，宜设混合和曝气装置。混合所需功率为0.004~0.008kW/m3池容。所需曝气量约为0.01~0.015m3空气/（min?m2池表面积）。
（5）调节池出口宜设测流装置，以监控所调节的流量。
设计计算
（1）调节池的容积
（2）调节池的尺寸该废水处理站进水管标高为地坪下-180m，取调节池内的有效水深H 为2.1m，调节池出水为水泵提升。根据计算的调节容积
沉淀池设计计算
沉淀池设计计算 二沉池设在生物处理构筑物的后面，用于沉淀去除活性污泥或腐殖污泥（指生物膜法脱落的生物膜）。本设计二沉池采用中心进水、周边出水的辐流式沉淀池。 设计要求 （1）沉淀池个数或分格数不应少于两个，并宜按并联系列设计；（2）沉淀池的直径一般不小于10m；当直径大于20mm时，应采用机械排泥； （3）沉淀池有效水深不大于4m，池子直径与有效水深比值不小于6；（4）池子超高至少应采用； （5）为了使布水均匀，进水管四周设穿孔挡板，穿孔率为10%—20%。出水堰应用锯齿三角堰，堰前设挡板，拦截浮渣。 （6）池底坡度不小于； （7）用机械刮泥机时，生活污水沉淀池的缓冲层上缘高出刮板，工业废水沉淀池的缓冲层高度可参照选用，或根据产泥情况适当改变其高度。 （8）当采用机械排泥时，刮泥机由绗架及传动装置组成。当池径小于20m时用中心传动，当池径大于20m时用周边传动，转速为—min （周边线速），将污泥推入污泥斗，然后用静水压力或污泥泵排除；作为二沉池时，沉淀的活性污泥含水率高达99%以上，不可能被刮板刮除，可选用静水压力排泥。 （9）进水管有压力时应设置配水井，进水管应由井壁接入不宜由井
底接入，且应将进水管的进口弯头朝向井底。 设计参数 （1）表面负荷取—2m 3/，沉淀效率40%—60%； （2）池子直径一般大于10m ，有效水深大于3m ； （3）池底坡度一般采用； （4）进水处设闸门调解流量，进水中心管流速大于s ，进水采用中心管淹没或潜孔进水，过孔流速为—s ，潜孔外侧设穿孔挡板或稳流罩，保证水流平稳；出水处应设置浮渣挡板，挡渣板高出池水面—，排渣管直径大于，出水周边采用双边90°三角堰，汇入集水槽，槽内流速为—s ； （5）排泥管设于池底，管径大于200mm ，管内流速大于s ，排泥静水压力—，排泥时间大于10min 。 设计计算 污水总量：5000m 3/d=s ，单池设计流量为s (1)主要尺寸计算 1)池表面积： A=q Q ' m ax 式中：A ——池表面积，m 2； Q max ——最大设计流量，m 3/s ； q '——水力表面负荷，本设计m 2·h 。 ∴A=0 .13600058.0?= 2)单池面积：
调节池设计及气搅拌设计说明书
调节池 一般工企业排出的废水，水质、水量、酸碱度或温度等水质指标随排水时间大幅度波动，中小型工厂的水质水量的波动更大。为了保证后续处理构筑物或设备的正常运行，絮对废水的水量和水质进行调解。一般来说，调节池具有下列作用： 1. 减少或防止冲击负荷对设备的不理影响； 2. 使酸性废水和碱性废水得到中和，使处理过程中pH 值保持稳定； 3. 调节水温； 4. 当处理设备发生故障时，可起到临时的事故贮水池的作用； 5. 集水作用，调节来水量和抽水量之间的不平衡，避免水泵启动过分频繁。 为了保证后续的构筑物有较为稳定的水质水量和适宜微生物的pH 值。 已知：设计流量Q= m 3/h ，停留时间T= h ，采用穿孔管空气搅拌，气水比为4:1 调节池有效容积 V=QT=?208.5 m 3调节池尺寸 调节池平面形状为矩形，其有效水深采用h 2=，调节池面积为： F=V/ h 2==83.4 m 2 池宽B 取 m ，则池长为 L=F/B==13.9 m 保护高h 1= 池总高H=+= m 空气管计算 在调节池内布置曝气管，气水比为4:1，空气量为Q=?= m 3/s 。利用气体的搅拌作用使来水均匀混合，同时达到预曝气的作用。 空气总管D 1取75mm ，管内流速V 1为 V 1=214D Q S π=2 075.014.3046.04??=10.4m/s V 1在10～15m/s 范围内，满足规范要求 空气支管D 2：共设4根支管，每根支管的空气流量q 为： q=s Q 41=046.04 1?=0.0115m 3/s 支管内空气流速V 2应在5～10m/s 范围内，选V 2=6m/s,则支管管径D 2为 D 2=2 4v q π=60115.04??π=0.0494m=49.4mm 取D 2=50mm,则V 2= 2 050.00115.04??π=s 穿孔径D 3：每根支管连接两根穿孔管，则每根穿孔管的空气流量为
【精品】普通辐流式沉淀池设计计算
普通辐流式沉淀池设计计算（中心进水周边出水） 1、每座池表面积A1（m^2） Qmax=2450 n=2q0=2 A1=Qmax/(n*q0)＝612.5 其中： Qmax——最大设计流量(m^3/h) n——池子数（座） 表面负荷（m^3/(m^2*h)）,见设计参数 q0—— 2、池径D（m） π＝3.14 D=SQRT(4A1/π)=27.9取28 3、有效水深h2（m） t=1.5 h2=q0*t=3 其中：t——沉淀时间（h），见设计参数 4、沉淀区有效容积V'（m^3） V'=A1*h2=1837.5 5、污泥量W（m^3） S=0.5N=340000T=4 W=SNT/(1000*24*n)=14.2 其中：S——每人每日污泥量（L/(p*d)）,一般0.3～0.8 N——设计人口数（p） T——两次排泥的时间间隔（h），见设计参数 6、污泥斗容积V1（m^3） r1=2r2=1а=60 R=D/2=14 h5＝(r1-r2)*tgа=0.3 V1=π*h5*(r1^2+r1*r2+r2^2)/3= 2.3 其中：r1.r2——泥斗上下部半径（m） R——池半径（m） а——泥斗壁与底面夹角（度） h5——泥斗高度（m） 7.污泥斗以上圆锥体部分污泥容积V2（m^3） i=0.05 h4=(R-r1)*i=0.60 V2=π*h4*(R^2+R*r1+r1^2)/3=142.2 其中：i——池底坡度，一般0.05～0.10
h4——底坡落差（m） 8.池高H（m） h1＝0.3h3＝0.5 H=h1+h2+h3+h4+h5=4.7 其中：h1——超高（m），一般0.3 h3——缓冲层高（m），一般非机械排泥时0.5，机械排泥时高出刮泥板0.3 9.径深比校核 D/h2=9.3 说明：D/h3应介于6～12
沉淀池设计计算
沉淀池 沉淀池是利用重力沉降作用将密度比水大的悬浮颗粒从水中去除的处理构筑物，是废水处理中应用最广泛的处理单元之一，可用于废水的处理、生物处理的后处理以及深度处理。在沉砂池应用沉淀原理可以去除水中的无机杂质，在初沉池应用沉淀原理可以去除水中的悬浮物和其他固体物，在二沉池应用沉淀原理可以去除生物处理出水中的活性污泥，在浓缩池应用沉淀原理分离污泥中的水分、使污泥得到浓缩，在深度处理领域对二沉池出水加絮凝剂混凝反应后应用沉淀原理可以去除水中的悬浮物。 沉淀池包括进水区、沉淀区、缓冲区、污泥区和出水区五个部分。进水区和出水区的作用是使水流均匀地流过沉淀池，避免短流和减少紊流对沉淀产生的不利影响，同时减少死水区、提高沉淀池的容积利用率；沉淀区也称澄清区，即沉淀池的工作区，是沉淀颗粒与废水分离的区域；污泥区是污泥贮存、浓缩和排出的区域；缓冲区则是分隔沉淀区和污泥区的水层区域，保证已经沉淀的颗粒不因水流搅动而再行浮起。 沉淀池的原理 沉淀池是利用水流中悬浮杂质颗粒向下沉淀速度大于水流向卜流动速度、或向下沉淀时间小于水流流出沉淀池的时间时能与水流分离的原理实现水的净化。 理想沉淀池的处理效率只与表面负荷有关，即与沉淀池的表面积有关，而与沉淀池的深度无关，池深只与污泥贮存的时间和数量及防止污泥受到冲刷等因素有关。而在实际连续运行的沉淀池中，由于水流从出水堰顶溢流会带来水流的上升流速，因此沉淀速度小于上升流速的颗粒会随水流走，沉淀速度等于卜-升流速的颗粒会悬浮在池中，只有沉淀速度大于上升流速的颗粒才会在池中沉淀下去。而沉淀颗粒在沉淀池中沉淀到池底的时间与水流在沉淀池的水力停留时间有关，即与池体的深度有关。 理论上讲，池体越浅，颗粒越容易到达池底，这正是斜管或斜板沉淀池等浅层沉淀池的理论依据所在。为了使沉淀池中略大于上升流速的颗粒沉淀下去和防止已沉淀下去的污泥受到进水水流的扰动而重新浮起，因而在沉淀区和污泥贮存区之间留有缓冲区，使这些沉淀池中略大于上升流速的颗粒或重新浮起的颗粒之间相互接触后，再次沉淀下去。 用沉淀池的类型 按水流方向划分，沉淀池可分为平流式、辐流式和竖流式三种，还有根据“浅层理论”发展出来的斜板(管)沉淀池。各自的优缺点和适用范围见表3—3。
调节池设计(终版)

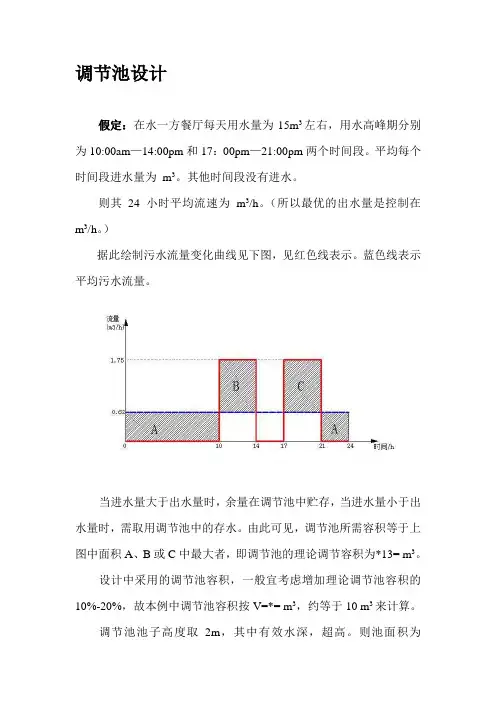

调节池设计 假定：在水一方餐厅每天用水量为15m3左右，用水高峰期分别为10:00am—14:00pm和17：00pm—21:00pm两个时间段。平均每个时间段进水量为7.5 m3。其他时间段没有进水。 则其24小时平均流速为0.625 m3/h。（所以最优的出水量是控制在0.62 m3/h。） 据此绘制污水流量变化曲线见下图，见红色线表示。蓝色线表示平均污水流量。 当进水量大于出水量时，余量在调节池中贮存，当进水量小于出水量时，需取用调节池中的存水。由此可见，调节池所需容积等于上图中面积A、B或C中最大者，即调节池的理论调节容积为0.62*13=8.1 m3。 设计中采用的调节池容积，一般宜考虑增加理论调节池容积的10%-20%，故本例中调节池容积按V=8.1*1.2=9.7 m3，约等于10 m3
