电气主接线设计原则和设计程序讲课稿
电气主接线基础知识及操作PPT课件

14
S1
D、QE(隔离开关的接地开关)
! 注意:
为了避免发生接地开关接地状态下误合主闸刀的事
故,主闸刀与接地开关之间应有机械连锁装置!
只有对方断开时方能合上。
WL1 WL2 WL3 WL4
ppt精选版
QE QS22 QF2 QS21
QS1 QF1 S1
事故,主闸刀与接地开关之间应有机械连锁装置!
接地开关配置原则: 110kV及以上时:断路器两侧的隔离开关和 线路隔离开关的线路侧均应配置接地开关。 35kV及以上的母线:在每段母线上应设置 1~2组接地开关或接地器,以保证电器或母 线检修时的安全。 35kV以下的电网一般临时安装地线。
ppt精选版
WL1 WL2 WL3 WL4
QF T
QS
G 24
发电机—变压器单元接线的特点
优点 : ①接线简单,使用的电器最少,操作简便。 ②配电装置简单,投资少,占地小; ③发电机出口短路电流小; ④继电保护简单。
QF
适用:大型及中型发电厂不带近区负荷的机组。 T
QS
G
ppt精选版
25
分裂绕组变压器的使用:
单机容量在200MW及以上机组的厂用高压变压器, 可将两个低压分裂绕组接至厂用电的不同分段上。
(1)一次设备和元件必须采用规定的图形符号和文字符号来 表示。
(2)图中断路器和隔离开关等开关电器都按断开位置画出, 但挂在控制室的主接线图上的设备状态着是随实际运行状 态变换的,以帮助运行人员正确的进行倒闸操作、分析和 处理事故。
(3)因为三相交流电气设备的各相接线是相同的,所以电气
主接线图一般都采用单线图(即一相电路图)。这样使主
电气主接线设计原则和设计程序

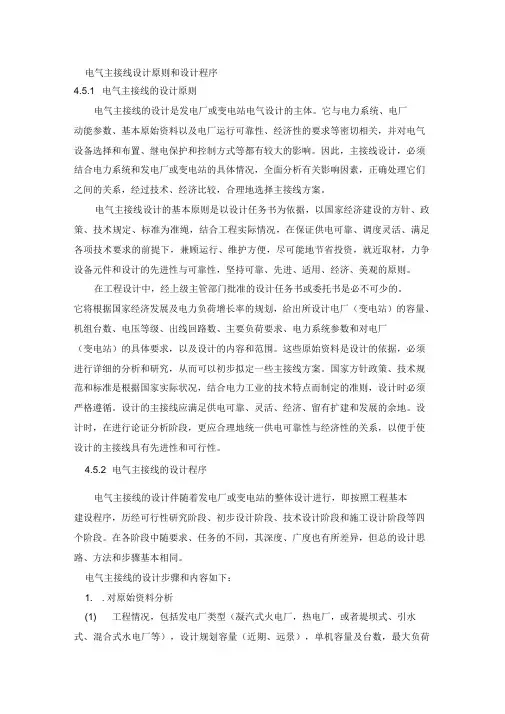

电气主接线设计原则和设计程序4.5.1 电气主接线的设计原则电气主接线的设计是发电厂或变电站电气设计的主体。
它与电力系统、电厂动能参数、基本原始资料以及电厂运行可靠性、经济性的要求等密切相关,并对电气设备选择和布置、继电保护和控制方式等都有较大的影响。
因此,主接线设计,必须结合电力系统和发电厂或变电站的具体情况,全面分析有关影响因素,正确处理它们之间的关系,经过技术、经济比较,合理地选择主接线方案。
电气主接线设计的基本原则是以设计任务书为依据,以国家经济建设的方针、政策、技术规定、标准为准绳,结合工程实际情况,在保证供电可靠、调度灵活、满足各项技术要求的前提下,兼顾运行、维护方便,尽可能地节省投资,就近取材,力争设备元件和设计的先进性与可靠性,坚持可靠、先进、适用、经济、美观的原则。
在工程设计中,经上级主管部门批准的设计任务书或委托书是必不可少的。
它将根据国家经济发展及电力负荷增长率的规划,给出所设计电厂(变电站)的容量、机组台数、电压等级、出线回路数、主要负荷要求、电力系统参数和对电厂(变电站)的具体要求,以及设计的内容和范围。
这些原始资料是设计的依据,必须进行详细的分析和研究,从而可以初步拟定一些主接线方案。
国家方针政策、技术规范和标准是根据国家实际状况,结合电力工业的技术特点而制定的准则,设计时必须严格遵循。
设计的主接线应满足供电可靠、灵活、经济、留有扩建和发展的余地。
设计时,在进行论证分析阶段,更应合理地统一供电可靠性与经济性的关系,以便于使设计的主接线具有先进性和可行性。
4.5.2 电气主接线的设计程序电气主接线的设计伴随着发电厂或变电站的整体设计进行,即按照工程基本建设程序,历经可行性研究阶段、初步设计阶段、技术设计阶段和施工设计阶段等四个阶段。
在各阶段中随要求、任务的不同,其深度、广度也有所差异,但总的设计思路、方法和步骤基本相同。
电气主接线的设计步骤和内容如下:1. .对原始资料分析(1) 工程情况,包括发电厂类型(凝汽式火电厂,热电厂,或者堤坝式、引水式、混合式水电厂等),设计规划容量(近期、远景),单机容量及台数,最大负荷利用小时数及可能的运行方式等。
第四章-电气主接线PPT课件

8/11/2024
52
多数情况下,分段数与电源数相同。
8/11/2024
53
二、双母线接线及双母线分段接线
有两组工作母线的接线称为双母线接线,每个 回路都经过一台断路器和两台母线隔离开关分别 与两组母线连接,其中一台隔离开关闭合,另一 台隔离开关断开;两母线之间通过母线联络断路 器(简称母联断路器)连接。
8/11/2024
7
三、经济性
欲使主接线可靠灵活,必然要选用高质量的设备和现代化的自动装置, 从而导致投资费用的增加。因此,主接线的设计应在满足可靠性和灵活 性的前提下作到经济合理。一般应从以下几个方面考虑:
(1)投资省 主接线应简单清晰,以节省开关电器数量,降低投资;
要适应采用限制短路电流的措施,以便选用价廉的电器或轻型电器;二 次控制与保护方式不应过于复杂,以利于运行和节约二次设备及电缆的 投资。
8/11/2024
11
8/11/2024
12
8/11/2024
13
8/11/2024
14
什么是主接线的基本形式?
就是主要电气设备常用的几种连接方式。
8/11/2024
15
第二节 主接线的基本接线形式
主接线的基本形式可分为两大类:
有汇流母线的接线形式 无汇流线线的接线形式
8/11/2024
16
8/11/2024
9
主要电气设备文字与图形符号表
8/11/2024
10
设备基本知识 1、断路器:现场将其称为“开关”,具有灭弧作
用,正常运行时可接入或断开电路,故障情况下, 受继电器的作用,能将电路自动切断。
2、隔离开关:可辅助切换操作,或用以与带
电部分可靠地隔离。
发电厂电气主接线的设计原则和步骤

该大型发电厂设计容量为1000MW, 采用燃煤发电技术。
主接线方案
采用3/2接线方式,每条母线配置两 回进线和一回出线,共三条母线。
设备选择
断路器、隔离开关、电流互感器等设 备均按照大容量、高可靠性的原则进 行选择。
保护和控制
采用分层分布式结构,配置独立的继 电保护和控制系统,实现自动化控制 和智能监测。
应确保主接线设计能够使 发电厂在任何情况下都能 提供可靠的电力,避免因 电源故障导致供电中断。
保证负荷的可靠性
主接线设计应能满足用户 对电力可靠性的要求,确 保在任何情况下都能提供 稳定的电力供应。
设备选型可靠性
设备选型应优先考虑可靠 性高、稳定性好的产品, 以确保主接线运行的稳定 性和可靠性。
灵活性原则
某小型发电厂电气主接线设计案例
设计规模
该小型发电厂设计容量为50MW,采用燃气 轮机发电技术。
主接线方案
采用单母线分段接线方式,每段母线配置一 回进线和一回出线。
设备选择
断路器、隔离开关等设备按照中小容量、高 可靠性的原则进行选择。
保护和控制
配置简单的继电保护和控制系统,实现基本 的控制和监测功能。
发电厂电气主接线的 设计原则和步骤
• 引言 • 设计原则 • 设计步骤 • 案例分析
目录
01
引言Biblioteka 发电厂电气主接线的定义发电厂电气主接线是发电厂中最重要的组成部分之一,它负责将发电机、变压器 、断路器、隔离开关等电气设备按照一定的方式连接起来,形成一个完整的电力 系统。
电气主接线的设计需要考虑到发电厂的规模、容量、运行方式、设备选型等多个 因素,以确保发电厂的稳定、安全、经济运行。
电气主接线在发电厂中的重要性
电气主接线及设计PPT课件

1.对原始资料分析:工程、电力系统、负荷、环境和供货 2.主接线的拟定和选择 3.短路计算和主设备的选择 4.绘制主接线 5.编制工程概算(可行性研究、初步设计、技术设计、施工设
计)
.
第二节 主接线的基本形式
原则:以进出线为主体,多于4回设母线作为中间环节。 有汇流母线的电气主接线
电气主接线及设计
主要内容: 1. 电气主接线设计原则和程序 2. 主接线的基本接线形式 3. 主变压器的选择 4. 限制短路电流的方法 5. 各类发电厂和变电站的主接线的特点 6. 电气主接线设计举例
.
第一节 电气主接线设计原则和程序
一、对电气主接线的基本要求
可靠性、经济性、灵活性三个方面
1、可靠性
单母线接线
双母线接线
一台半断路器接线
1
1 3
台断路器接线
变压器母线组接线
无汇流母线的电气主接线
单元接线 桥形接线 角形接线
.
一、单母线接线及单母线分段接线
1. 单母线接线
WL1 WL2 WL3 WL4
(1)供电电源:在发 QE 电厂是发电机或变压器, 在变电站是变压器或高压 进线
(2)电源可以在母线 上并列运行,任一出线可 以从任一电源获得电能, 各出线在母线的布置尽可 能使负荷均衡分配于母线 上,以减小母线中的功率 传输
.
二、双母线接线及双母线分段接线
1. 双母线接线
优点:
WL1
WL2
(1) 供电可靠
①可轮流检修一组母线, 而不使供电中断
②一组母线故障后,能迅 速恢复供电
③检修任一出线的母线隔 离开关时,只需停该隔离 开关所在的线路和与此隔 离开关相连的母线
(精品课件)电气主接线PPT演示课件

WL1
WL2
WL3
WL4
QS22 QF2 QS21
QS11 QF1
11
例3-1:试分析下列操作程序会发生什么后果? 设QS2、QS3、QF2均处于断开位 置,现给线路1送电,有如下两种操 作:
L1 L2 L3 L4
QS3 QF2
操作1: 1)合QF2;2)合QS2;3)合QS3 在线路侧发生短路
操作2: 1)合QF2;2) QS3 ;3)合QS2 在母线侧发生短路
.
QS2 W QS1 QF1 G1 G2
图4-2 误操作举例
12
2. 单母线分段接线
优点: (1)电源可以并列运行也 可以分列运行。 (2)重要用户可以从不同 段引出两回馈线。 (3)任一母线或母线隔离 开关检修,只停该段,其 他段继续供电。 (4)任一母线段故障,则只 . 有该母线段停电。 (5)电源分列运行时,任一电源 断开,则QFd自动接通。
.
G ~ (b)
32
(3)发----变----线路单元接线 适用于一机、一变、一线的 厂、所。
.
G ~ (c)
33
扩大单元接线 适用范围: 发电机单机容量 偏小(仅为系统 容量的1%-2%) 或更小,而电厂 的升高电压等级 又较高,可采用 扩大单元接线。
T T
G1 ~
G2 ~ . (a)
G1 ~
.
23
6. 双母线带旁路母线接线
WL1 F1
.
具有专用旁路断路器的双母线带旁路接线
24
优点: 不会造成短时停电。 缺点: (1) 多装了一台断路器和一套旁母线。 (2) 投资大,配电装置占地面积增多。 (3) 增加了误操作的几率。 趋势: 随着设备可靠性提高,备用容量的增加, 保护的完善,逐步取消旁路接线。
电气主接线设计原则和程序

第一节 电气主接线设计原则和程序
单击此处添加副标题
教学内容
本节教学内容 一、对电气主接线的基本要求 二、电气主接线设计的原则 三、电气主接线的实际程序 四、对电气主接线的基本要求 五、电气主接线的分类
首页
概述
1、电气主接线定义 2、电气主接线图 3、电气主接线作用
由发电机、变压器、断路器等一次设备按其功能要求,通过连接线连接而成的用于表示电能的生产、汇集和分配的电路,通常也称一次接线或电气主系统。
4)大机组和超高压的电气主接线能否满足对可靠性的特殊要求。
2) 母线(或断路器)故障以及母线或母线隔离开关检修时,停运的回路数的多少和停电的时间的长短,能否保证对I类负荷和大部分II类负荷的供电。
3)发电厂、变电所全部停运的可能性。
调度的灵活性 能按照调度的要求,方便而灵活地投切机组、变压器和线路,调配电源和负荷,以满足在正常、事故、检修等运行方式下的切换操作要求。
主接线的形式影响配电装置的布置和电气总平面的格局,主接线方案应尽量节约配电装置占地和节省构架、导线、绝缘子及安装费用。在运输条件许可的地方,应采用三相变压器而不用三台单相变压器组。
(2) 占地面积小
电能损耗主要由变压器引起,因此要合理选择主变压器的型式、容量和台数及避免两次变压而增加损耗。年运行费用包括电能损耗费、折旧费及大修费、日常小修的维护费等。
用规定的文字和图形符号按实际运行原理排列和连接,详细地表示电气设备的基本组成和连接关系的接线图。 电气主接线图一般画成单线图,但对三相接线不完全相同的局部(如各相电流互感器的配备情况不同)则画成三线图。
电气主接线代表发电厂和变电站电气部分的主体结构,汇集电能和分配电能,是电力系统网络结构的重要组成部分。 电气主接线中一次设备的数量、类型、电压等级、设备间的相互连接方式,及与电力系统连接情况,反映发电厂或变电站的规模和在电力系统中的地位。 电气主接线形式对电气设备选择、配电装置布置、继电保护与自动装置配置起着决定性作用,直接影响系统运行可靠性、灵活性、经济性。
第四章 电气主接线及设计1讲解

10.5kV电压级:地方负荷容量最大为20MW,共有10回电缆 馈线,与50MW发电机机端电压相等,采用直馈线为宜。
18kV电压级: 300MW发电机出口电压,既无直配负荷, 又无特殊要求,拟采用单元接线形式。
220kV电压级:出线回路数为5回,为保证检修出线断路 器不致对该回路停电,拟采取带旁路母线接线形式为宜。
4-4 限制短路电流的方法
一、选择适当的主接线形式和运行方式
1、发电机组采用单元接线 2、环形电网开环运行 3、并联运行的变压器分开运行 二、装设限流电抗器
1、在发电机电压母线上装设分段电抗器 2、在发电机电压电缆出线上装设出线电抗器 3、装设分裂电抗器 三、采用低压绕组分裂变压器
4-5 电气主接线设计举例
厂 备 用 电 源
某新建热电厂原始资料如下
1、发电厂规模: ①装机容量:2台QFQ-50-2机组,额定电压10.5kV,功 率因数为0.8;2台QFN-100-2机组,额定电压10.5kV,功率 因数为0.85。 ②厂用电率:按10%考虑。 2、电力负荷及与电力系统连接情况: ①10.5kV电压级:电缆馈线14回,每回平均输送容量3MW。 10.5kV最大综合负荷为35MW,最小负荷为25MW,功率 因数为0.8。 ②60kV电压级: 架空线路2回,60kV最大负荷为30MW,最 小负荷为20MW,功率因数为0.8。 ③220kV电压级: 架空线路6回,220kV与电力系统连接, 接受该厂的剩余功率。
220~500kV容量较大的发电厂或变电所高压接线,有时 采用双母线三分段或四分段接线。
三、带旁路母线的单母线和双母线接线
1、单母线带旁路母线的接线 ①普通单母线带旁路母线接线 ②单母线分段带旁路接线
③利用分段兼旁路(旁路兼分段) 单母线分段接线
【学习课件】第四章电气主接线及设计

完整版ppt
13
2、以国家经济建设的方针、政策、技术规定、 标准为准绳。`国家建设的方针、政策、技 术规范和标准是根据电力工业的技术特点、 结合国家实际情况而制定的,它是科学、技 术条理化的总结,是长期生产实践的结晶, 设计中必须严格遵循,特别应贯彻执行资源 综合利用、保护环境、节约能源和水源、节 约用地、提高综合经济效益和促进技术进步 的方针。
完整版ppt
10
二、灵活性
1、调度灵活、操作方便。 2、检修安全。 3、扩建方便。
完整版ppt
11
三、经济性
1、投资省。 2、年运行费小。 3、占地面积小。 4、在可能的情况下,应采取一次设计,分
期投资、投产,尽快发挥经济效益。
完整版ppt
12
4.1.2电气主接线设计的原则
1、以设计任务书为依据。
3、结合工程实际情况,使主接线满足可靠性、 灵活性、经济性和先进性要求。
完整版ppt
14
4.1.3电气主接线的设计程序
可行性研究阶段
初步设计阶段
技术设计阶段
施工设计阶段
完整版ppt
15
设计步骤和内容:
1、对原始资料分析
发电厂类型
(1)工程 情况
设计规划容量(近期、远景)
单机容量及台数
最大负荷利用小时数 及可能的运行方式
完整版ppt
21
缺点:有母线的接线形式使用的开关 电器较多,配电装置占地面积较大, 投资较大,母线故障或检修时影响范 围较大。
适用范围:进出线较多(一般超过4回) 并且有扩建和发展可能的发电厂和变 电所。
完整版ppt
22
无汇流母线:
特点:
➢ 没有母线这一中间环节,使用的开关电 器少;
第四章 电气主接线及设计

(1)单母线分段带专用旁路断路 器的旁路母线接线
WⅠ
WL1
WL2
WP
QSP QS32
QF3 QS31
QSPP QFP
QSPⅠ QSPⅡ
WⅡ
QF1 QF2
在正常工作时,旁路断路器QFP以及各出 线回路上的旁路隔离开关都是断开的, 旁路母线 WP 不带电,通常 , 旁路断路 器两侧的隔离开关处于合闸状态,即 QSPP 于合闸状态,而 QSPI、QSPII二者 之一是合闸状态,另一则为开断状态, 如 QSPI 合闸、 QSP II 分闸 , 则旁路 断路器 QFP 对I段母线上各出线断路器 的检修处于随时待命的 " 热备用 " 状 态。
(三)变电站的主接线
1、枢纽变电站
枢纽变电站为该系统的最高电压变电站,一般电力系统中的大型电厂均 与之相连,枢纽变电站实施电力系统主要发电功率的分配,并作为与其它
远方电力系统的联络站。
2、区域变电站
区域变电站承担大面积的区域供电,其电压等级仅次于枢纽变电站。
3、配电变电站主接线 配电变电站是在区域下承担一个小区的供电的,它多为终端变电站 和分支变电站,降压供给附近用户或企业。一般低压侧采用单母线或分 段的单母线接线。
WL1
WL2
WL3
WL4
QE
QS22
QF2 QS21 W
严格遵守倒闸操作顺序: ● 隔离开关必须在断路器断开或 等电位的情况下才能操作 ● 遵守“ 先通后断 ”的原则
S2
S1
停电操作顺序: 先跳开断路器 确定断路器已断开 离开关 后拉电源侧隔离开关 送电操作顺序: 先合电源侧隔离开关 断路器
电气主接线的基本要求和设计原则

电气主接线的基本要求和设计原则电气主接线是由高压电器通过连接线,按其功能要求组成接受和分配电能的电路,成为传输强电流、高电压的网络,故又称为一次接线或电气主系统。
标签:主接线;要求;原则1 对电气主接线的基本要求1.1 可靠性供电可靠性是电力生产和分配的首要要求,停电会对国民经济各部门带来巨大的损失,往往比少发电能的损失大几十倍,导致产品报废、设备损坏、人身伤亡等。
因此,主接线的接线形式必须保证供电可靠。
因事故被迫中断供电的机会越小,影响范围越小,停电时间越短,主接线的可靠程度就越高。
研究主接线可靠性应注意的问题如下:(1)考虑变电所在电力系统中的地位和作用。
变电所是电力系统的重要组成部分,其可靠性应与系统要求相适应。
(2)变电所接入电力系统的方式。
现代化的变电所都接入电力系统运行。
其接入方式的选择与容量大小、电压等级、负荷性质以及地理位置和输送电能距离等因素有关。
(3)变电所的运行方式及负荷性质。
电能生产的特点是发电、变电、输电、用电同一时刻完成。
而负荷类、类、的性质按其重要性又有类之分。
当变电所设备利用率较高,年利用小时数在以上,主要供应类、类负荷用电时,必须采用供电较为可靠的接線形式。
(4)设备的可靠程度直接影响着主接线的可靠性。
电气主接线是由电气设备相互连接而组成的,电气设备本身的质量及可靠程度直接影响着主接线的可靠性。
因此,主接线设计必须同时考虑一次设备和二次设备的故障率及其对供电的影响。
随着电力工业的不断发展,大容量机组及新型设备投运、自动装置和先进技术的使用,都有利于提高主接线的可靠性,但不等于设备及其自动化元件使用得越多、越新、接线越复杂就越可靠。
相反,不必要的接线设备,使接线复杂、运行不便,将会导致主接线可靠性降低。
因此,电气主接线的可靠性是一次设备和二次设备在运行中可靠性的综合。
1.2 灵活性电气主接线应能适应各种运行状态,并能灵活地进行运行方式的转换。
不仅正常运行时能安全可靠地供电,而且在系统故障或电气设备检修及故障时,也能适应调度的要求,并能灵活、简便、迅速地倒换运行方式,使停电时间最短,影响范围最小。
发电厂电气部分-第四章 电气主接线及设计1讲解

单母线分段接线特点
• 优点
– 当母线发生故障时,仅故障母线 段停止工作,另一段母线仍继续 工作。
– 对重要用户,可由不同段母线分 别引出的两个回路供电,以保证 供电的可靠。
– 当一段母线故障或检修时,必须 断开接在该段母线上的所有支路, 使之停止工作,但不影响另一段 母线上所连的支路。
– 供电可靠性提高,运行较之灵活。
Ⅲ类负荷:Ⅰ类和Ⅱ负荷之外的其它负荷。 对 Ⅲ类负荷的供电要求:可以较长时间的停电,可用单回路 线路供电。
由此可见,对于带Ⅰ、Ⅱ类型负荷的发电厂和变 电站,应选择可靠性较高的主接线形式。
设备的可靠性程度 电气主接线是由电气设备组成的,选择可靠性
高、性能先进的电气设备是保证主接线可靠性的基 础。
电气主接线反映了:
1)发电机、变压器、线路、断路器和隔离开关等有 关电气设备的数量; 2)各回路中电气设备的连接关系; 3)发电机、变压器和输电线路及负荷间的连接方式。
• 电气主接线图
– 用规定的图形与文字符号将发电机、变压器、母线、 开关电器、输电线路等有关电气设备,按电能流程顺 序连接而成的电路图。
大、中型发电厂和变电站,其电气主接线采取供电可靠性 高的接线形式;对于小型发电厂和变电站对于接线可靠性要 求低。
我国发电机单机容量大小划分:
小型机组:50MW以下; 中型机组:50~200MW; 大型机组:200MW以上;
发电厂容量大小划分:
小型发电厂:总装机容量在100MW以下; 中型发电厂:250~1000MW; 大型发电厂:1000M供电可靠性的要求不同分
为三个等级,即Ⅰ、Ⅱ、Ⅲ类负荷。
Ⅰ类负荷:对这类负荷突然中断供电,将造成人身伤亡,或 造成重大设备损坏,或给国民经济带来重大的损失。 例:冶金行业的炉体冷却水泵、浇注车间、连续轧钢车间、 矿山企业的主排水泵、主扇风机、化工企业的反应炉;医院 的手术室;国家的铁路枢纽、通信枢纽、国防设施等。
西安交通大学 电气主接线及设计

G1 注: 表示QS断开
G2 表示QS闭合
第一步:查W2母线完好情况 1、合QS01、QS02; 2、合QF1(投入继保),如不跳闸,则进行如下操作: 第二步:查W3母线完好情况 3、合QS8、QS17; 4、合QF2(投入继保),如不跳闸; 5、合QS18; 第三步:倒换电源操作 6、依次合QS1,2,4,5,5,6,7(W2侧的QS); 【QS3除外】 7、依次断QS9,10,12,13,14,15(W1侧的QS) ; 【 QS11除外】 第四步:检修操作 8、断QF3,QS23; 9、断QF1,QS01,QS02; 10、检修QS11。
2、双母线带旁路母线的接线 (1)普通双母线带旁路母线的接线 (2)利用旁路兼母联(母联兼旁路)的双母线带旁路接线 3、旁路母线设置的原则 4、电源侧断路器是否接入旁路母线 WL3 WL4 WL2 5、设置旁路设施 WL1
QS16 QF4 QS7 QS17 QF5 QS8 QS9 QS18 QF6 QS10 QS11 QS19 QF7 QS12 QS13 QS14 QS15 WI WII QS1 QF1 T1 QS2 QS3 QS4 QS5 QF2 QF3 T2 QS6
双母线接线的适用范围 (1)6~10kV配电装置,当短路电流较大出线需带电抗器; (2)35~60kV配电装置当出线回路超过8回时,或连接的电 源较多、负荷较大。 (3)110~220kV配电装置出线回路为5回及以上时。
121出线 1211刀闸
121开关
110kV四 号母线 110kV五 号母线
1215刀闸
四、一台半断路器及4/3接线
1、一台半断路器接线 (1)3/2断路器接线的特点 (2)配置原则 (3)交叉接线特点 (4)适用范围 2、4/3接线 (1)与3/2接线相比有何特点 (2)应用范围
第4章 电气主接线及设计

2.主接线方案的拟定 3.短路电流计算和主要电气设备选择 4.绘制电气主接线图 5.编制工程概算 等各项步骤,请参见P103~104
第二节 主接线的基本接线
相关专业术语及基本概念
主接线的基本形式——主要电气设备常用的几种连接 方式。它以电源和出线为主体。
汇流母线——发电厂或变电站出线回路和电源进线的 中间环节,以便于电能的汇集和分配。 由于各个发电厂或变电站的出线回路数和电源数 不同,且每路馈线所传输的功率也不一样 当进出线数较多时(一般超过4回),通常采用母 线连接。
(4)长期实践运行经验
主接线可靠性与运行管理水平和运行值班人员的素质 等因素有密切关系,衡量可靠性的客观标准是运行实 践。 国内外长期运行经验的积累,经过总结均反映于技术 规范之中,在设计时均应予以遵循(应采用典型设 计)。
2.灵活性
灵活性指电气主接线应能适应各种运行状态,并能灵 活地进行运行方式的转换。
包括当地的气温、湿度、覆冰、污秽、风向、水文、 地质、海拔高度及地震等因素,对主接线中电气设备 的选择和配电装置的实施均有影响,应予以重视。 330kv以上电压的电气设备和配电装置要遵循《电磁 辐射防护规程》、控噪、控静电感应的场强水平和电 晕无线电干扰。对重型设备的运输条件亦应充分考虑。
(5)设备供货情况 这往往是设计能否成立的重要前提,为使所设计的主 接线具有可行性,必须对各主要电气设备的性能、制 造能力和供货情况、价格等资料汇集并分析比较。
工程设计中设计任务书(或委托书)的内容
根据国家经济发展及电力负荷增长率的规划 (1)所设计电厂(变电站)的容量、机组台数; (2)电压等级、出线回路数、主要负荷要求; (3)电力系统参数和对电厂的具体要求; (4)设计的内容和范围。
电气主接线讲义

第一节电气主接线概述一、电气主接线图的有关概念电气主接线是由多种电气设备通过连接线,按其功能要求组成的接受和分配电能的电路,也称电气一次接线或电气主系统。
用规定的设备文字和图形符号将各电气设备,按连接顺序排列,详细表示电气设备的组成和连接关系的接线图,称为电气主接线图。
电气主接线图一般画成单线图(即用单相接线表示三相系统)。
二、电气主接线的基本要求电气主接线的选择正确与否对电力系统的安全、经济运行,对电力系统的稳定和调度的灵活性,以及对电气设备的选择,配电装置的布置,继电保护及控制方式的拟定等都有重大的影响。
在选择电气主接线时,应注意发电厂或变电所在电力系统中的地位、进出线回路数、电压等级、设备特点及负荷性质等条件,并应满足下列基本要求。
(1)保证必要的供电可靠性和电能的质量保证必要的供电可靠性和电能的质量是电气主接线的最基本要求。
1)断路器检修时是否影响供电;2)设备或线路故障或检修时,停电线路数量的多少和停电时间的长短,以及能否保证对重要用户的供电;3)有没有使发电厂或变电所全部停止工作的可能性等。
(2)具有一定的运行灵活性电气主接线不仅在正常运行情况下,能根据调度的要求,灵活地改变运行方式,实现安全、可靠、经济地供电;而且在系统故障或电气设备检修及故障时,能尽快地退出设备、切除故障,使停电时间最短、影响范围最小,并且在检修设备时能保证检修人员的安全。
(3)操作应尽可能简单、方便。
(4)应具有扩建的可能性(5)技术上先进,经济上合理。
三、电气主接线的基本类型母线是接受和分配电能的装置,是电气主接线和配电装置的重要环节。
电气主接线一般按有无母线分类,即分为有母线和无母线两大类。
有母线的主接线形式包括单母线和双母线。
单母线又分为单母线无分段、单母线有分段、单母线分段带旁路母线等形式;双母线又分为普通双母线、双母线分段、3/2断路器(又叫一台半断路器)、双母线及带旁路母线的双母线等多种形式。
无母线的主接线形式主要有单元接线、桥形接线和角形接线等四、电气回路中开关电器的配置原则电气回路中的开关电器主要是指断路器和隔离开关。
电气主接线设计

2、双母线带旁路母线的接线 、 双母线可以带旁路母线,用旁路断路器替代检修中 的回路断路器工作,使该回路不致停电。 分为:设专用旁路断路器;旁路断路器兼作母联断 路器;母联断路器兼作旁路断路器。
WP WP
QFP
QFC
W1 W2
W1 W2
3、旁路母线设置的原则 、 110KV及以上高压配电装置中,需设置旁路母线, 110KV出线在6回及以上、220KV出线在4回及以上时, 宜采用带专用旁路断路器的旁路母线。 在出线回路数较少的情况下,也可为节省投资, 采用母联断路器或分段断路器与旁路断路器之间互相 兼用的带旁路母线的接线方式。 下列情况下,可不设置旁路设施:
第二节 主接线的基本接线形式
电气主接线基本接线形式和规律: 以电源和出线为主体。为便于电能的汇集和分配, 在进出线数较多时,采用母线作为中间环节,可使接 线简单和清晰,运行方便,有利于安装和扩建。无汇 流母线的接线使用电气设备较少,配电装置占地面积 较小,通常用于进出回路少,不再扩建和发展的发电 厂或变电站。 1.单母线接线 1.汇流母线 2.双母线接线 主接线的接线形式 1.桥形接线 2.无汇流母线 2.多角形接线 3.单元接线
无汇流母线的主接线 单元接线 发电机—双绕组变压器单元接线 发电机—三绕组变压器(或自耦变压器)单元接线 发电机—变压器扩大单元接线 发电机—变压器—线路组单元接线 桥型接线 内桥接线 外桥接线 多角型接线 三角型接线 四角型接线
六、单元接线
发电机—变压器单元 接线,是大型机组采用 的接线方式。 单元接线简单,开 关设备少,操作简便, 不设发电机电压级母线。 存在问题: (1)当主变压器或厂总变 压器发生故障时,除了 跳主变压器高压侧出口 断路器外,还需跳发电 机磁场开关。 (2)发电机定子绕组本身故障时,若变压器高压侧断路器失灵 拒跳,则只能通过失灵保护出口启动母差保护。 (3)发电机故障跳闸时,将失去厂用工作电源。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电气主接线设计原则和设计程序4.5.1电气主接线的设计原则电气主接线的设计是发电厂或变电站电气设计的主体。
它与电力系统、电厂动能参数、基本原始资料以及电厂运行可靠性、经济性的要求等密切相关,并对电气设备选择和布置、继电保护和控制方式等都有较大的影响。
因此,主接线设计,必须结合电力系统和发电厂或变电站的具体情况,全面分析有关影响因素,正确处理它们之间的关系,经过技术、经济比较,合理地选择主接线方案。
电气主接线设计的基本原则是以设计任务书为依据,以国家经济建设的方针、政策、技术规定、标准为准绳,结合工程实际情况,在保证供电可靠、调度灵活、满足各项技术要求的前提下,兼顾运行、维护方便,尽可能地节省投资,就近取材,力争设备元件和设计的先进性与可靠性,坚持可靠、先进、适用、经济、美观的原则。
在工程设计中,经上级主管部门批准的设计任务书或委托书是必不可少的。
它将根据国家经济发展及电力负荷增长率的规划,给出所设计电厂(变电站)的容量、机组台数、电压等级、出线回路数、主要负荷要求、电力系统参数和对电厂(变电站)的具体要求,以及设计的内容和范围。
这些原始资料是设计的依据,必须进行详细的分析和研究,从而可以初步拟定一些主接线方案。
国家方针政策、技术规范和标准是根据国家实际状况,结合电力工业的技术特点而制定的准则,设计时必须严格遵循。
设计的主接线应满足供电可靠、灵活、经济、留有扩建和发展的余地。
设计时,在进行论证分析阶段,更应合理地统一供电可靠性与经济性的关系,以便于使设计的主接线具有先进性和可行性。
4.5.2 电气主接线的设计程序电气主接线的设计伴随着发电厂或变电站的整体设计进行,即按照工程基本建设程序,历经可行性研究阶段、初步设计阶段、技术设计阶段和施工设计阶段等四个阶段。
在各阶段中随要求、任务的不同,其深度、广度也有所差异,但总的设计思路、方法和步骤基本相同。
电气主接线的设计步骤和内容如下:1.对原始资料分析(1)工程情况,包括发电厂类型(凝汽式火电厂,热电厂,或者堤坝式、引水式、混合式水电厂等),设计规划容量(近期、远景),单机容量及台数,最大负荷利用小时数及可能的运行方式等。
发电厂容量的确定与国家经济发展规划、电力负荷增长速度、系统规模和电网结构以及备用容量等因素有关。
发电厂装机容量标志着发电厂的规模和在电力系统中的地位和作用。
在设计时,对发展中的电力系统,可优先选用较为大型的机组。
但是,最大单机容量不宜大于系统总容量的10%,以保证在该机检修或事故情况下系统的供电可靠性。
当前,单机300、600MW容量的机组已成为电网的主力机组,1000MW级的火电机组正在酝酿中。
发电厂运行方式及利用小时数直接影响着主接线设计。
承担基荷为主的发电厂,设备利用率高,一般年利用小时数在5000h以上;承担腰荷的发电厂,设备利用小时数应在3000~5000h;承担峰荷的发电厂,设备利用小时数在3000h以下。
对不同的发电厂其工作特性有所不同。
对于核电厂或单机容量300MW及以上的火电厂以及径流式水电厂等应优先担任基荷,相应主接线应以供电可靠为主选择主接线形式。
水电厂是电力系统中最灵活的机动能源,启、停方便,多承担系统调峰、调相任务,根据水能利用及库容的状态可酌情担负基荷、腰荷和峰荷。
因此,其主接线应以供电调度灵活为主选择主接线形式。
(2)电力系统情况,包括电力系统近期及远景发展规划(5~10年),发电厂或变电站在电力系统中的位置(地理位置和容量位置)和作用,本期工程和远景与电力系统连接方式以及各级电压中性点接地方式等。
发电厂的总容量与电力系统容量之比,若大于15%时,则就可认为该厂是在系统中处于比较重要地位的电厂,应选择可靠性较高的主接线形式。
因为它的装机容量已超过了电力系统的事故备用和检修备用容量,一旦全厂停电,会影响系统供电的可靠性。
主变压器和发电机中性点接地方式是一个综合性问题。
它与电压等级、单相接地短路电流、过电压水平、保护配置等有关,直接影响电网的绝缘水平、系统供电的可靠性和连续性、主变压器和发电机的运行安全以及对通信线路的干扰等。
我国一般对35kV及以下电压电力系统采用中性点非直接接地系统(中性点不接地或经消弧线圈接地),又称小电流接地系统;对llOkV及以上高压电力系统,皆采用中性点直接接地系统,又称大电流接地系统。
发电机中性点都采用非直接接地方式,目前,广泛采用的是经消弧线圈接地方式或经中性点接地变压器接地。
(3)负荷情况,包括负荷的性质及其地理位置、输电电压等级、出线回路数及输送容量等。
电力负荷的原始资料是设计主接线的基础数据,电力负荷预测工作是电力规划工作的重要组成部分,也是电力规划的基础。
对电力负荷的预测不仅应有短期负荷预测,还应有中长期负荷预测,对电力负荷预测的准确性,直接关系着发电厂和变电站电气主接线设计成果的质量,一个优良的设计,应能经受当前及较长远时间(5—10年)的检验。
发电厂承担的负荷应尽可能地使全部机组安全满发,并按系统提出的运行方式,在机组间经济合理地分配负荷,减少母线上电流流动,使发电机运转稳定和满足电能质量要求。
(4)环境条件,包括当地的气温、湿度、覆冰、污秽、风向、水文、地质、海拔高度及地震等因素,对主接线中电气设备的选择和配电装置的实施均有影响。
对此,应予以重视。
对重型设备的运输条件亦应充分考虑。
(5)设备供货情况。
这往往是设计能否成立的重要前提,为使所设计的主接线具有可行性,必须对各主要电气设备的性能、制造能力和供货情况、价格等资料汇集并分析比较。
2.主接线方案的拟定与选择根据设计任务书的要求,在原始资料分析的基础上,根据对电源和出线回路数、电压等级、变压器台数、容量以及母线结构等不同的考虑,可拟定出若干个主接线方案(本期和远期)。
依据对主接线的基本要求,从技术上论证并淘汰一些明显不合理的方案,最终保留2~3个技术上相当,又都能满足任务书要求的方案,再进行经济比较。
对于在系统中占有重要地位的大容量发电厂或变电站主接线,还应进行可靠性定量分析计算比较,最终确定出在技术上合理、经济上可行的最终方案。
3.短路电流计算和主要电器选择对选定的电气主接线进行短路电流计算,并选择合理的电气设备。
4.绘制电气主接线图对最终确定的主接线,按工程要求,绘制工程图。
5.编制工程概算.对于工程设计,无论哪个设计阶段(可行性研究、初步设计、技术设计、施工设计),概算都是必不可少的组成部分。
它不仅反映工程设计的经济性与可靠性的关系,而且为合理地确定和有效控制工程造价创造条件,为工程付诸实施,为投资包干、招标承包、正确处理有关各方的经济利益关系提供基础。
’概算的编制以设计图纸为基础,以国家颁布的《工程建设预算费用的构成及计算标准》、《全国统一安装工程预算定额》、《电力工程概算指标》以及其他有关文件和具体规定为依据,并按国家定价与市场调整或浮动价格相结合的原则进行。
概算的构成主要有以下内容:(1)主要设备器材费,包括设备原价、主要材料(钢材、木材、水泥等)费、设备运杂费(含成套服务费)、备品备件购置费、生产器具购置费等。
除设备及材料费外,其他费用均按规定在器材费上乘一系数而定。
其系数由国家和地区随市场经济的变化在某一时期内下达指标定额。
(2)安装工程费,包括直接费、间接费及税金等。
直接费指在安装设备过程中直接消耗在该设备上的有关费用,如人工费、材料费和施工机械使用费等;间接费指安装设备过程中为全工程项目服务,而不直接耗用在特定设备上的有关费用,如施工管理费、临时设施费、劳动保险基金和施工队伍调遣费用等;税金是指国家对施工企业承包安装工程的营业收入所征收的营业税、教育附加和城市维护建设税。
以上各种费用都根据国家某时期规定的不同的费率乘以基本直接费来计算。
(3)其他费用,系指以上未包括的安装建设费用,如建设场地占用及清理费、研究试验费、联合试运转费、工程设计费及预备费等。
所谓预备费是指在各设计阶段用以解决设计变更(含施工过程中工程量增减、设备改型、材料代用等)而增加的费用、一般自然灾害所造成的损失和预防自然灾害所采取的措施费用以及预计设备费用上涨价差补偿费用等。
根据国家现阶段下达的定额、价格、费率,结合市场经济现状,对上述费用逐项计算,列表汇总相加,即为该工程的概算。
4.6 发电厂和变电所主变压器的选择发电厂和变电所中,用于向电力系统或用户输送功率的变压器,称为主变压器;只用于两种升高电压等级之间交换功率的变压器,称为联络变压器。
4.6.1 主变压器容量、台数的选择主变压器的容量和台数直接影响主接线的形式和配电装置的结构。
它的选择除依据基础资料外,主要取决于输送功率的大小、与系统联系的紧密程度、运行方式及负荷的增长速度等因素,并至少要考虑5年内负荷的发展需要。
如果容量选得过大、台数过多,则会增加投资、占地面积和损耗,不能充分发挥设备的效益,并增加运行和检修的工作量;如果容量选得过小、台数过少,则可能封锁发电厂剩余功率的输送,或限制变电所负荷的需要,影响系统不同电压等级之间的功率交换及运行的可靠性等。
1.发电厂主变压器容量、台数的选择《发电厂设计技术规程》规定:(1)单元接线中的主变压器容量SN应按发电机额定容量扣除本机组的厂用负荷后,留有10%的裕度选择SN ≈1.1PNG(1﹣KP)/cosφG(MVA) (4.6.1)式中PNG——发电机容量,在扩大单元接线中为两台发电机容量之和,MW;cosφG——发电机额定功率因数;KP——厂用电率。
每个单元的主变压器选择一台。
(2)接于发电机电压母线与升高电压母线之间的主变压器容量SN按下列条件选择。
1)当发电机电压母线上的负荷最小时(特别是发电厂投入运行初期,发电机电压负荷不大),应能将接于发电机电压母线上发电机发出的功率减去发电机电压母线上的最小负荷而得到的最大剩余功率送至系统(计算中不考虑稀有的最小负荷情况)。
即SN ≈[∑PNG(1﹣KP)/COSφG﹣Pmin/cosφ]/n (MVA) (4.6.2)式中∑PNG——发电机电压母线上的发电机容量之和,MW;Pmin——发电机电压母线上的最小负荷,MW;cosφ——负荷功率因数;n——接于发电机电压母线上的主变压器台数。
2)若发电机电压母线上接有2台及以上主变压器,当负荷最小且其中容量最大的一台主变压器退出运行时,其他主变压器应能将发电厂最大剩余功率的70%以上送至系统。
即SN ≈[∑PNG(1﹣KP)/COSφG﹣Pmin/cosφ]×70%/(n—1) (MVA)(4.6.3)3)当发电机电压母线上的负荷最大且其中容量最大的一台机组退出运行时,主变压器应能从系统倒送功率,满足发电机电压母线上最大负荷的需要。
即SN ≈Pmax/cosφ一∑P'NG(1﹣KP)/COSφG(MVA) (4.6.4)式中∑P'NG——发电机电压母线上除最大一台机组外,其他发电机容量之和,MW;Pmax——发电机电压母线上的最大负荷,MW。
