风机盘管安装专项施工方案

合集下载

风机盘管安装施工方案

风机盘管安装施工方案

风机盘管安装施工方案1. 引言本文档旨在介绍风机盘管的安装施工方案,包括必要的准备工作、安装步骤、关键注意事项等。

风机盘管是用于室内空调系统的设备,具有温度调节和空气循环的功能。

正确的安装过程可以确保风机盘管的有效运行和长期使用。

2. 准备工作在进行风机盘管的安装之前,需要进行一些准备工作以确保施工顺利进行:2.1 确定安装位置根据设计方案和实际需要,确定风机盘管的安装位置。

考虑到空气流动和维修保养的需求,选择一个合适的位置是至关重要的。

2.2 准备基础设施检查所选安装位置的基础设施是否满足要求,包括水、电、排水管道等。

如有不足或不符合要求的情况,需要进行相应的改造或调整。

2.3 检查材料和工具确保所需的安装材料和工具齐全,并检查其质量和完整性。

常用的安装材料包括管道、连接件、支架等,而工具则包括扳手、榔头、螺丝刀等。

3. 安装步骤3.1 安装支架在确定好的安装位置上安装支架,用螺丝固定并确保稳固。

支架的安装需要根据风机盘管的尺寸和重量来选择,确保能够承受其重量并保证安全。

3.2 安装管道根据设计方案,将管道连接到风机盘管的进出水口。

确保连接紧密并无漏水现象。

在连接过程中,注意检查管道的平整度和垂直度等。

3.3 连接电源根据风机盘管的电气要求,连接电源线,并确保接线正确牢固。

对于不熟悉电气工作的安装人员,建议由专业电工进行操作。

3.4 安装配件根据实际需要,安装风机盘管的附件,如过滤网、防冻保护器等。

确保附件的安装位置正确,并按照说明书进行连接和设置。

3.5 调试和测试完成安装后,对风机盘管进行调试和测试。

检查各项功能是否正常,如温度调节、空气循环等,并调整相应的参数以达到预期效果。

4. 注意事项在进行风机盘管安装施工时,需要注意以下事项以确保施工质量和安全性:•严格按照设计方案和安装说明进行操作,不得随意更改。

•定期检查施工中使用的材料和工具的质量,杜绝使用损坏或不合格的产品。

•安装过程中应注意人员安全,确保施工区域的通风和照明条件良好。

精装修工程空调机风机盘管安装方案与技术措施

精装修工程空调机风机盘管安装方案与技术措施

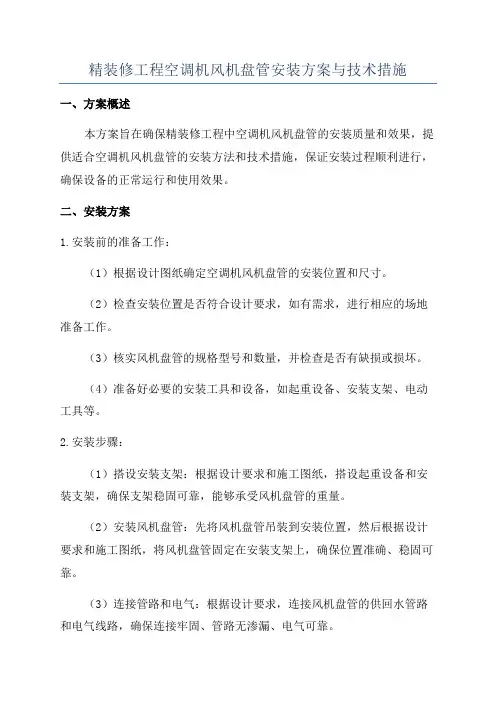

精装修工程空调机风机盘管安装方案与技术措施一、方案概述本方案旨在确保精装修工程中空调机风机盘管的安装质量和效果,提供适合空调机风机盘管的安装方法和技术措施,保证安装过程顺利进行,确保设备的正常运行和使用效果。

二、安装方案1.安装前的准备工作:(1)根据设计图纸确定空调机风机盘管的安装位置和尺寸。

(2)检查安装位置是否符合设计要求,如有需求,进行相应的场地准备工作。

(3)核实风机盘管的规格型号和数量,并检查是否有缺损或损坏。

(4)准备好必要的安装工具和设备,如起重设备、安装支架、电动工具等。

2.安装步骤:(1)搭设安装支架:根据设计要求和施工图纸,搭设起重设备和安装支架,确保支架稳固可靠,能够承受风机盘管的重量。

(2)安装风机盘管:先将风机盘管吊装到安装位置,然后根据设计要求和施工图纸,将风机盘管固定在安装支架上,确保位置准确、稳固可靠。

(3)连接管路和电气:根据设计要求,连接风机盘管的供回水管路和电气线路,确保连接牢固、管路无渗漏、电气可靠。

(4)调试检验:完成安装后,进行必要的调试和检验工作,确保设备正常运行,无异响、无泄漏等问题。

(5)测试验收:按照国家标准和设计要求进行空调机风机盘管的性能测试,确保设备达到设计要求。

三、技术措施1.安全措施:(1)在安装过程中,进行必要的安全防护措施,如戴好安全帽、安全绳等。

(2)严格遵守安装操作规程,确保操作过程安全可靠,防止设备落地、滑落等意外事故。

(3)进行设备的定期检修和维护,确保设备的安全运行。

2.结构支撑:(1)根据设备的重量和尺寸,计算出合适的安装支撑结构,并使用高强度材料搭设安装支架,确保安装位置稳固可靠。

(2)通过使用合适的连接件和固定方式,确保风机盘管与安装支架的连接牢固可靠,防止设备松动或倾斜。

3.管路连接:(1)选择合适的管路连接方式和材料,确保连接牢固可靠,防止泄漏和漏气。

(2)在连接过程中,使用合适的工具和管道配件进行连接,确保连接口的严密性和稳固性。

风机盘管安装工程施工方案

风机盘管安装工程施工方案

一、工程概况本工程为某办公大楼风机盘管安装改造项目,旨在为办公区域提供冬暖夏凉的舒适环境。

项目内容包括风机盘管的选型、安装、调试及验收。

以下是具体的施工方案。

二、施工准备1. 材料准备:(1)风机盘管:根据设计要求,选择符合国家标准的风机盘管产品;(2)管道材料:包括供回水管、冷凝水管等;(3)阀门、过滤器、支架等配件;(4)电气控制设备:温控器、开关、插座等。

2. 工具准备:(1)电锤、手电钻、活扳手、套筒扳手、钢锯、管钳子、手锤、台虎钳、丝锥、套丝板、水平尺、线坠、手压泵、压力案子、汽焊工具等。

3. 人员准备:(1)施工队伍:具备相关资质的空调安装专业队伍;(2)施工人员:熟悉风机盘管安装工艺,具备一定的电气、管道知识。

4. 施工现场准备:(1)确保施工现场安全,符合国家相关安全规定;(2)现场配备消防设施,如灭火器、消防栓等;(3)施工区域做好隔离,防止交叉作业。

三、施工流程1. 施工准备:检查设备规格型号是否符合设计要求,准备必要的安装工具和材料,确保现场具备安装条件。

2. 机体安装:(1)按照图纸和标准(例如GB50243-2002通风与空调工程施工及验收规范)进行吊装或嵌入式安装;(2)注意水平度和固定牢固性,确保风机盘管安装平稳。

3. 连接管道:(1)准确连接供回水管路,严格按工艺流程进行焊接或法兰连接;(2)做好保温处理,防止热量损失。

4. 电气接线:(1)正确接入电源与控制系统;(2)检查电气线路,确保无漏电、短路现象。

5. 调试与验收:(1)对风机盘管进行试运行,检查运行是否平稳,噪音是否在规定范围内;(2)检查制冷、制热效果,确保满足设计要求;(3)完成验收,出具验收报告。

四、施工注意事项1. 风机盘管安装过程中,确保水平度和固定牢固性,防止振动和位移。

2. 管道连接处做好保温处理,防止热量损失。

3. 电气接线严格按照规范进行,确保安全可靠。

4. 施工过程中,做好现场清洁工作,避免污染。

风机盘管施工方案

风机盘管施工方案

风机盘管施工方案风机盘管是一种用于供暖、通风和空调系统的设备。

它通过风机来循环空气,并通过盘管传递热量或冷量。

风机盘管施工方案是确保设备正常运行的关键步骤。

下面是一个700字的风机盘管施工方案范例:一、施工准备:1. 准备必要的材料和设备,包括风机盘管、支架、管道、电缆、控制系统等。

2. 根据设计图纸和技术规范,确定安装位置和布局。

3. 清理施工区域,确保安全、整洁,并设立警示标志。

二、安装支架和风机盘管:1. 按照设计要求,在墙壁或天花板上安装支架。

2. 使用合适的工具和设备,将风机盘管固定在支架上,确保安装牢固。

三、安装管道和电缆:1. 根据设计图纸,确定管道和电缆的布置和连接方式。

2. 使用合适的管道和接头,将管道连接到风机盘管。

确保连接牢固、密封和顺畅。

3. 安装电缆,并连接到风机盘管的电气控制系统。

确保电缆安全可靠。

四、连接冷暖水系统:1. 根据设计要求,连接冷暖水系统到风机盘管的盘管。

2. 确保冷暖水系统的供水和回水管道连接正确,无泄漏,并按照要求进行测试和调试。

五、安装控制系统:1. 根据设计要求,安装风机盘管的控制系统,包括温度传感器、压力传感器、电气控制盒等。

2. 连接控制系统到风机盘管和其他设备,并进行测试和调试,确保控制系统正常工作。

六、调试和测试:1. 检查施工质量和安装的各项设备是否符合技术规范和设计要求。

2. 进行各项试验和测试,包括水压试验、真空试验、运行试验等,确保风机盘管正常运行。

七、清理和整理:1. 清理施工区域,移除多余的材料和设备。

2. 清理设备内部和外部,确保无杂物和污垢。

3. 整理并归档施工文件和相关资料。

八、验收和交付:1. 根据合同约定,邀请监理或客户进行验收。

2. 处理验收过程中的问题和意见,并及时修复和改进。

3. 完成施工记录和报告,整理施工细节和经验。

以上是一个风机盘管施工方案的范例,具体的施工步骤和方法可以根据实际情况和设计要求进行调整和修改。

风机盘管施工方案

风机盘管施工方案

风机盘管施工方案第1篇风机盘管施工方案一、项目背景随着我国经济的快速发展,能源需求不断增长,节能减排已成为当务之急。

建筑节能是降低能源消耗的重要途径之一,而暖通空调系统的能耗在建筑能耗中占有很大比重。

风机盘管作为空调系统的重要组成部分,其施工质量直接影响到空调系统的运行效果和能源消耗。

本方案旨在规范风机盘管的施工过程,确保施工质量,提高空调系统的能效。

二、施工目标1. 确保风机盘管系统的安全、稳定、高效运行。

2. 符合国家相关法规和标准,满足设计要求。

3. 降低施工过程中的能源消耗,提高能源利用效率。

三、施工内容1. 风机盘管的选型与采购。

2. 风机盘管的安装与调试。

3. 风机盘管系统的维护与保养。

四、施工步骤1. 风机盘管选型(1)根据建筑物的用途、面积、层高、朝向等因素,结合设计要求,选择合适的风机盘管型号。

(2)计算系统负荷,确保风机盘管能力与系统负荷相匹配。

(3)考虑建筑物的美观和安装空间,选择合适的风机盘管形式。

2. 风机盘管采购(1)选择具有良好信誉和产品质量的生产厂家。

(2)核实生产厂家提供的产品合格证、性能检测报告等资料。

(3)签订采购合同,明确产品质量、交货时间、售后服务等条款。

3. 风机盘管安装(1)安装前对风机盘管进行检查,确认无损坏、变形等质量问题。

(2)根据设计图纸,确定风机盘管的安装位置和方向。

(3)采用合适的吊装方法,确保风机盘管水平、牢固地安装在预定位置。

(4)连接风机盘管的供回水管、冷凝水管、电气线路等,确保连接可靠、无渗漏。

(5)安装完成后,对风机盘管系统进行气密性试验,确保系统无泄漏。

4. 风机盘管调试(1)启动风机盘管,观察其运行状态,确保运行平稳、无异常声音。

(2)检查风机盘管的供回水温度、温差等参数,确保系统运行效果符合设计要求。

(3)调整风机盘管的风量、水量等参数,实现系统的高效运行。

5. 风机盘管系统维护与保养(1)定期检查风机盘管的运行状态,发现问题及时处理。

风机盘管安装施工方案及技术措施

风机盘管安装施工方案及技术措施

一、施工方案1. 施工准备(1)熟悉施工图纸,了解风机盘管系统的布局、型号、规格等。

(2)准备施工工具,如电钻、扳手、水平尺、线坠等。

(3)检查风机盘管设备,确保设备无损坏、无变形,并按照要求进行外观检查、三速运转和水压试验。

2. 施工流程(1)吊架安装:根据施工图纸,确定吊杆生根位置,使用膨胀螺栓固定。

根据风机盘管型号、重量,选取相应规格的吊杆,并按照设计要求安装减振吊架。

(2)风机盘管安装:按照图纸和标准进行吊装或嵌入式安装,注意水平度和固定牢固性。

暗装式风机盘管在吊顶处应留有检查门,便于机组维修。

(3)管道连接:准确连接供回水管路,严格按工艺流程进行焊接或法兰连接,并做好保温处理。

(4)电气接线:正确接入电源与控制系统,确保电气连接可靠。

(5)系统调试:完成风机盘管安装后,进行系统调试,确保风机盘管运行正常。

3. 成品保护(1)施工过程中,对已安装的风机盘管、管道、电气设备等进行保护,避免损坏。

(2)施工完成后,对施工现场进行清理,确保场地整洁。

二、技术措施1. 施工人员要求(1)施工人员应具备风机盘管安装的专业技能和经验。

(2)施工人员应熟悉相关施工规范和标准,确保施工质量。

2. 施工质量保证(1)严格遵循施工图纸和标准,确保安装位置、高度、角度等符合设计要求。

(2)采用优质材料和设备,确保风机盘管系统的运行稳定。

(3)加强施工过程中的质量控制,对关键工序进行检验,确保施工质量。

3. 安全施工(1)施工前,对施工现场进行安全检查,确保施工环境安全。

(2)施工过程中,严格遵守安全操作规程,防止事故发生。

(3)对施工人员进行安全培训,提高安全意识。

4. 环境保护(1)施工过程中,采取有效措施,减少对环境的影响。

(2)施工完成后,对施工现场进行清理,确保环境整洁。

三、施工进度安排1. 施工前期准备:2天2. 吊架安装:1天3. 风机盘管安装:1天4. 管道连接:1天5. 电气接线:0.5天6. 系统调试:1天7. 成品保护及清理:1天总计:7天通过以上施工方案和技术措施,确保风机盘管安装工程顺利进行,达到预期效果。

风机盘管施工方案

风机盘管施工方案

风机盘管施工方案风机盘管是一种常见的空调设备,经常用于商业和办公场所。

风机盘管通过风机将室外空气或回收空气吹入卷管,然后通过卷管对室内空气进行冷却或加热。

本文将详细介绍风机盘管施工方案。

一、施工前准备1.设计方案确认:根据施工图纸和设计要求,确认风机盘管的数量、型号和安装位置等。

2.材料准备:准备所需的风机盘管、风管、管道、电缆和配件等。

3.平面布置:根据现场实际情况和设计要求,合理安排风机盘管的布置方式,确保风机盘管的安装位置和空间要求。

4.现场检查:对施工现场进行检查,确保基础、电力和水管等设施符合施工要求,如有问题及时修复。

二、施工步骤1.安装风机盘管:根据设计要求和安装位置,在墙壁或天花板上安装风机盘管。

首先确定好安装位置,然后将风机盘管固定在墙壁或天花板上,并确保水平度和垂直度。

2.连接风管和风机盘管:根据设计要求,将风管连接到风机盘管的进风口和出风口。

连接时要注意风管的密封性和连接的牢固性,防止漏风。

3.接通电源:将风机盘管的电源线接入电源插座,确保电源插座可靠接地,并按照电气图纸进行正确接线。

4.连接管道:根据设计要求,将风机盘管的进水管道、出水管道、回水管道和排水管道等连接好。

连接过程中要注意管道的密封性和连接的牢固性,防止漏水。

5.系统调试:完成施工后,对风机盘管系统进行调试。

调试时需要检查风机盘管的运行情况、水流情况和温度控制情况等,确保系统正常运行。

6.清理现场:施工完成后,及时清理现场,清除施工过程中产生的垃圾和杂物等。

三、注意事项1.安全:施工过程中要严格遵守安全操作规程,佩戴好安全防护设备,确保施工人员的安全。

2.质量:施工过程中要严格按照设计要求和施工规范进行操作,确保施工质量。

3.现场监理:在施工过程中要配备专业的现场监理人员,负责监督施工进度和质量。

4.现场交底:施工完成后,对施工内容进行现场交底,确保业主对风机盘管系统的使用和维护等有一定的了解。

5.完工验收:施工完成后,由业主或相关部门进行验收,确保施工符合设计要求和相关标准。

风机盘管机组安装施工方案

风机盘管机组安装施工方案

风机盘管安装施工方案1适用范围本方案适用于宁夏亘元财富中心万豪大厦工程的风机盘管的安装. 2使用标准GB50243-2002 通风与空调工程施工及验收规3暗装风机盘管机组安装简图(见图1)图1 卧式暗装简图4工艺流程方框图(见图2)5工艺过程5.1施工准备 在可能的条件下,5.1。

1图纸审核 5。

1.1。

1特殊要求。

5.1。

1.2.5.1。

1。

3 5。

1.1。

4,是.如有问题,应向设计单位提出,及时解决.5。

1。

1。

5风机盘管机组的凝结水盘放水口与凝结水排放管承口的距离宜为100mm ~300mm ,坡度应大于1%。

5.1.2现场勘察5.1.2.1根据本工程中风机盘管机组安装的不同类型,进行现场抽样勘察。

一般可按卧式暗装、立式暗装与明装进行分类,或按厅堂、标准客房与特殊套房进行分类。

5。

1。

2.2确定风机盘管机组支、吊架的结构型式及实施的可行性.5.1.2。

3查建筑空间实际尺寸与图纸的相符性,是否有妨碍机组与接管按图施工的情况,如有应判断其影响程度。

5。

1。

2.4了解装饰隔墙与风机盘管机组左(右)端的间距,应考虑留有能进行施工操作的空间。

5。

1。

2.5对已安装完空调水管的,应注意其风机盘管机组的接口位置是否正确,标高是否符合。

一般为下送上回,凝水为最低。

5。

1。

2。

6根据风机盘管机组送、回风管与建筑装修的连接要求与现场可操作位置的大小,确定安装方法与应采取的措施。

5。

1。

3核实产品5。

1。

3.1核实产品实际供货的型号、规格、数量。

5。

1.3。

2将实际供货清单与设计图规定进行核对,两者应一致。

如有改型代用时,应做确认手续。

5。

1。

3.3按类别或按安装计划实行分区堆放,做好保管及领发工作.对于外型尺寸相同,易发生错装的增压型风机盘管,应作特殊标记.5。

1。

3。

4按类别、规格、抽样检查其外形尺寸、吊装点位置,送、回风口的口径,是否与设计相一致.5.1.3。

5风机盘管机组进库,宜对产品质量(明装以外表装饰、暗装以外型及接管无损为主)与另配件数量进行抽检验收。

空调风机盘管施工方案

空调风机盘管施工方案

空调风机盘管施工方案一、项目概述空调风机盘管施工方案是关于安装和调试的详细计划,旨在确保盘管系统的有效运行和顺利交付。

本施工方案涵盖了施工前的准备工作、具体施工步骤以及后期调试和验收等。

二、施工前准备1. 设计方案确认:确认施工所需的空调风机盘管的具体型号、数量、布置图纸等设计方案。

2. 材料采购:根据设计方案的要求,采购所需的空调风机盘管及相关材料。

3. 工程预算:根据设计方案和材料清单,编制工程预算并与相关方进行确认。

4. 人员组织:确定负责施工的项目经理和技术人员,并组织他们参与技术培训和安全培训。

5. 工期计划:制定施工工期计划,并与相关部门和客户协商确认。

三、施工步骤1. 施工准备(1)施工前的安全措施:确保施工现场的安全,设置相应的警示标识并落实必要的安全防护措施。

(2)施工工具和设备准备:准备好所需的施工工具和设备,确保施工的顺利进行。

2. 安装盘管系统(1)安装支架:根据设计方案,进行盘管支架的安装,并确保支架的稳固。

(2)铺设管道:按照设计图纸布置管道,连接盘管系统的进出水口,确保管道连接紧密可靠。

(3)安装盘管:将盘管系统放置在支架上,并根据要求连接管道和电源以及控制线路。

(4)密封处理:对盘管系统进行必要的密封处理,确保系统的气密性和水密性。

3. 施工调试与验收(1)电气连接调试:对盘管系统的电气连接进行调试,包括电源和控制线路的接线与调试。

(2)水源连接调试:调试盘管系统的进出水管道,并确保水源的正常供应和回流。

(3)整体调试:对盘管系统进行整体调试,确保各个部分的协同运作和系统的正常工作。

(4)性能验收:对盘管系统进行性能验收,测试系统的冷却效果和制热效果是否符合设计要求。

四、安全与质量控制1. 安全控制:在施工过程中,严格遵守相关的安全规定,确保施工人员的人身安全以及施工现场的安全。

2. 质量控制:严格按照施工图纸和相关技术标准进行施工,确保施工质量符合要求,并进行必要的检测和验收。

施工组织设计方案风机盘管完整版

施工组织设计方案风机盘管完整版

施工组织设计方案风机盘管完整版一、项目概况本项目是大型商业综合体的空调系统改造工程,主要包括风机盘管改造。

风机盘管是空调系统中的重要组成部分,负责将制冷剂通过风机循环吹送到房间内,以调节室内温度。

本次施工旨在提高风机盘管的效率和性能,实现更好的室内舒适度。

二、施工原则1.安全第一:施工过程中严格遵守相关安全规范,确保施工人员的人身安全和设备的安全运行。

2.质量至上:施工过程中严格按照技术要求进行施工,确保改造后的风机盘管能够正常运行并提高效能。

3.时间控制:合理安排施工工期,确保按时完成改造任务,减少对商业综合体的影响。

三、施工流程1.施工准备:组织施工人员、设备、材料等准备工作,并制定详细的施工计划。

2.拆除原有风机盘管:按照设计方案要求,将原有的风机盘管进行拆除,保护好周边设施和设备。

3.安装新风机盘管:按照设计方案要求,选择合适的位置对新风机盘管进行安装,并进行相关接口的连接。

4.连接管线和电气:按照原有布线规划,对新风机盘管进行管线和电气的连接,确保与原有系统的配套运行。

5.调试和测试:对新安装的风机盘管进行调试和测试,确保其正常运行和性能优良。

6.完善细节工作:对已安装的风机盘管进行细节工作,包括密封、绝缘等,确保其性能和效果达到设计要求。

7.清理施工场地:完成施工后,对施工场地进行清理和整理,恢复商业综合体的正常运营。

四、施工措施1.施工安全:确保施工人员配备个人防护装备,严禁高空作业,严格遵守相关安全规范。

2.设备保护:在施工过程中保护好周边设施和设备,避免损坏。

3.施工质量:严格按照设计方案要求进行施工,保证施工质量达到标准。

4.施工进度控制:合理安排施工工期,提前预留出合理的时间用于调试和排除故障。

5.施工环保:严禁乱倒污水、污染环境等行为,确保施工过程对环境的影响降到最低。

五、项目组织及管理1.项目经理:负责项目的整体管理和协调,包括施工计划制定、资源调配等。

2.施工人员:负责具体施工工作,按照项目经理的指导进行施工。

风机盘管施工方案

风机盘管施工方案

第十节空调分部工程施工方案一:工程概况1.本工程是热能泵水系统末端的办公楼空调管道及风机盘管安装工程,不包括制冷机组、大型水泵等设备安装2.本工程采用加厚镀锌钢管DN25至DN200,为通程管设置。

3.采用天加牌各种型号风机盘管153台。

4.保温采用B1级30mm厚橡塑保温管。

5.风管采用玻璃钢风管。

6.采用铝合金出风口、吸风口。

二:分项工程施工方法严格按图纸要求及《通风空调工程质量验收规范》施工风管制作安装施工,采用工厂和现场相结合方式进行,即所有风管道和吊筋、风口及阀门等组件均在场外加工,经质检合格后运往工地现场安装,并按照下列方法进行施工:测量放线:由专业技术人员确定管道的位置,并在两端定位中拉线以确保管道安装平直1.风管及部件安装1)风管及部件穿墙,穿墙时,应设予留孔洞,尺寸和位置应符合设计要求。

2)风管和空气处理室内,不得铺设电线以及输送有毒、易燃、易爆气体或液体的管道。

3)风管与配件可拆卸的接口及调节机构,不得装设在墙或楼板内。

4)风管及部件安装前,应清除内外杂物及污物,并保持清洁。

5)风管及部件安装完毕后,应按系统压力等级进行严密检验,漏风量应符合《通风与空调工程施工及验收规范》第37页之规定。

7)风管支、吊架的施工应符合下列规定:8)风管与部件支、吊架的预埋件,射钉或膨胀栓位置应正确,牢固可靠,埋入部分应去除油污,并不得涂漆。

9)在砖墙或混凝土上预埋支架时,洞口内外应一致,水泥沙浆捣固应密实,表面应平整,预埋应牢固。

10)用膨胀螺栓固定支架时,应符合膨胀螺栓使用技术的规定。

11)支吊架的型式应符合设计规定。

当设计无规定时,应按下列规定执行。

2.水管及部件的安装在管道安装工程中,螺纹连接、焊接及法兰连接是常用的几种连接方法。

比如系统的立管,支管等管径较小常用螺纹连接,干管,室外管道等一般采用焊接,阀门,减压阀,除污器等管路附属设备与管子连接,采用何种方法,在施工过程中视具体情况而选定。

风机盘管施工方案

风机盘管施工方案

风机盘管施工方案1. 引言风机盘管(Fan Coil Unit,简称FCU)是一种常见的空调设备,广泛应用于住宅和商业建筑中。

本文档旨在提供一份风机盘管施工方案,以帮助工程人员正确安装和调试风机盘管设备。

2. 施工前准备在开始施工前,需要进行以下准备工作:•确定安装位置:根据设计图纸确定每台风机盘管的安装位置,并标记在墙面或天花板上。

•清理施工区域:清理施工区域的灰尘、杂物和其他障碍物,确保施工区域清洁,并提供足够的空间供施工人员操作。

•准备所需材料和工具:根据工程需要,准备好所需的风机盘管、管道、电线等材料,以及安装工具和测试设备。

3. 施工步骤3.1 安装风机盘管按照以下步骤安装风机盘管:1.安装风机盘管支架:根据设计要求,在墙面或天花板上安装风机盘管支架,确保支架牢固。

2.安装风机盘管:将风机盘管安装在支架上,并使用螺丝等材料将其固定。

3.连接管道:根据设计图纸,连接风机盘管的进风管道和出风管道,确保管道连接紧密,并使用密封材料进行密封。

3.2 连接电源和控制线路按照以下步骤连接风机盘管的电源和控制线路:1.连接电源:根据设计要求,将风机盘管的电源线连接到电源开关或配电箱,并确保电源线连接正确且牢固。

2.连接控制线路:根据设计要求,将控制线路连接到风机盘管的控制面板,确保线路连接牢固。

3.进行电气测试:连接完成后,使用测试设备对电路进行测试,确保风机盘管的电气连接正确,并符合安全标准。

3.3 调试风机盘管完成安装和连接后,进行以下调试步骤:1.打开电源:将电源开关打开,为风机盘管供电。

2.调节温度和风速:通过控制面板调节风机盘管的温度和风速,观察室内环境的变化,确保调节功能正常。

3.检查水管连接:检查风机盘管的水管连接,确保没有漏水现象。

4.进行性能测试:使用测试设备测试风机盘管的制冷、制热性能,确保性能符合设计要求。

4. 安全注意事项在进行风机盘管施工过程中,需要注意以下安全事项:•施工人员需佩戴个人防护装备,如安全帽、护目镜和工作手套等,确保施工过程中的人身安全。

风机盘管安装施工方案

风机盘管安装施工方案

第二节风机盘管安装1.安装前准备1)根据本工程具体情况编写风机盘管的安装方案。

2)风机盘管进场必须具有设备出厂合格证书或质量检验鉴定文件。

风机盘管开箱检验内容为:①风机盘管的数量、规格型号应和设计图纸一致,符合设计要求。

②风机盘管外观应无明显划痕、锈蚀。

水管接口及电气接线端子等部件应无损伤。

③技术检测,应对风机盘管逐台进行通电试验,要求电气部分不得漏电、电机运转正常,机械部分不得有磨擦、卡壳、运转噪音符合产品样本技术文件。

④风机盘管在安装前要进行水压试验,试验按规范抽检5%,试验压力为工作压力的1.5倍。

3)风机盘管进场检查验收合格后,根据安装方案即可安装。

首先在典型部位安装样板,样板经甲方、设计、监理等几方检查认可后,再进行正式安装。

样板检查应有以下几方面:①风机盘管安装高度是否满足电气接线、供回水接管的安装位置及维修方便。

是否便于风机盘管进、回风管(进回风箱)的接管安装。

②风机盘管安装固定是否牢靠。

③风机盘管安装高度是否满足冷凝水管道有≥0.01的坡度。

④风机盘管安装水平方向应坡向集水盘一端便于冷凝水排出。

⑤风机盘管装在吊顶里,由于吊顶内有风、水、强、弱电等各种管道,所以风机盘管安装前要先测量定位,凡遇上专业管道交叉,需按有压让无压、小管让大管的原则互相协调修改。

2.风机盘管安装1)风机盘管吊装在混凝土楼板下方,顶部距混凝土楼板150~200mm,吊杆采用φ8~10圆钢,根部用M8~10膨胀螺栓生根固定在混凝土楼板下,吊杆和风机盘管的连接用双螺母锁紧固定。

2)风机盘管的冷凝水是从集水盘的出水口用高压塑料软管与冷凝水管道相连,两端用喉箍卡牢,坡度为反坡向风机盘管集水盘安装。

高压塑料软管不得压扁、折弯,以保证凝结水畅通不渗漏。

3)风机盘管的电气接线按设计要求将电源管做到风机盘管的上方附近,然后再用金属软管一直做到风机盘管的接线端子处。

在吊顶内不得有明露的导线。

4)风机盘管的供水管设置闸阀、过滤器,回水管设置电动两通阀、截止阀、平衡网,在管道入口处设置活接头、不锈钢软接头。

风机盘管安装施工方案

风机盘管安装施工方案

风机盘管安装施工方案第二节风机盘管安装1.安装前准备在安装风机盘管之前,必须编写安装方案以适应本工程的具体情况。

进场的风机盘管必须具有设备出厂合格证书或质量检验鉴定文件。

在开箱检验时,需要检查风机盘管的数量、规格型号是否与设计图纸一致,以及是否符合设计要求。

外观应无明显划痕、锈蚀,水管接口及电气接线端子等部件应无损伤。

在进行技术检测时,应对风机盘管逐台进行通电试验,确保电气部分不漏电、电机运转正常,机械部分无磨擦、卡壳,运转噪音符合产品样本技术文件。

在安装前,还需要进行水压试验,试验按规范抽检5%,试验压力为工作压力的1.5倍。

在风机盘管进场检查验收合格之后,可以根据安装方案进行安装。

首先,在典型部位安装样板,经甲方、设计、监理等几方检查认可后,再进行正式安装。

在样板检查中,需要检查风机盘管安装高度是否满足电气接线、供回水接管的安装位置及维修方便,是否便于风机盘管进、回风管(进回风箱)的接管安装。

此外,还需要检查风机盘管安装固定是否牢靠,安装高度是否满足冷凝水管道有≥0.01的坡度,安装水平方向是否坡向集水盘一端以便于冷凝水排出。

如果风机盘管装在吊顶里,需要先测量定位,凡遇上专业管道交叉,需按有压让无压、小管让大管的原则互相协调修改。

2.风机盘管安装在进行风机盘管安装时,需要将其吊装在混凝土楼板下方,顶部距混凝土楼板150~200mm,吊杆采用φ8~10圆钢,根部用M8~10膨胀螺栓生根固定在混凝土楼板下,吊杆和风机盘管的连接用双螺母锁紧固定。

冷凝水是从集水盘的出水口用高压塑料软管与冷凝水管道相连,两端用喉箍卡牢,坡度为反坡向风机盘管集水盘安装。

高压塑料软管不得压扁、折弯,以保证凝结水畅通不渗漏。

电气接线按设计要求将电源管做到风机盘管的上方附近,然后再用金属软管一直做到风机盘管的接线端子处。

在吊顶内不得有明露的导线。

风机盘管的供水管设置闸阀、过滤器,回水管设置电动两通阀、截止阀、平衡网,在管道入口处设置活接头、不锈钢软接头。

风机盘管施工方案

风机盘管施工方案

风机盘管施工方案风机盘管施工方案一、施工准备工作1.确定施工地点:根据工程需求,在建筑物内选择适合安装风机盘管的位置。

2.准备材料:准备好所需的风机盘管、支架、管道、电线等材料。

3.施工设备:准备好施工所需的工具、机械设备等。

二、施工过程1.检查施工地点:在施工前,要检查施工地点的环境是否符合要求,例如是否有足够的空间供安装风机盘管。

2.安装支架:根据设计图纸,施工人员将支架固定在墙壁或天花板上,确保其稳固可靠。

3.安装主机:将风机盘管主机安装在支架上,并进行固定。

4.连接管道:根据设计要求,连接好风机盘管主机与供水管道、回水管道、排水管道和空气管道等。

5.接线:按照电气图纸进行接线,确保电源供电和控制系统正常运行。

6.调试:启动风机盘管,进行管道压力测试,确认无漏水或渗水现象。

检查风机运转是否正常,温度控制是否准确。

7.安装外部设备:根据需要,安装相应的温控器、过滤器、阀门等外部设备。

三、施工安全措施1.施工现场要做好隔离标识,确保非施工人员不进入施工区域。

2.施工人员要穿着安全帽、安全带等必要的个人防护设备,确保施工员工的安全。

3.操作施工机械设备时,必须经过培训,并严格按照操作规程进行操作,确保操作人员和周围人员的安全。

4.施工过程中要注意防止火源,禁止在施工现场吸烟或使用明火。

5.在施工前要对施工现场进行安全检查,确保施工条件良好。

四、施工质量控制1.严格按照设计图纸,施工方案进行施工,确保施工符合标准要求。

2.在施工过程中,随时进行施工巡检,及时发现和解决施工过程中出现的问题,确保施工质量。

3.施工完成后,进行系统检测,测试风机盘管的运行情况,确保其正常运行、安全可靠。

4.施工质量验收:由专业人员对施工质量进行验收,确认合格后方可投入使用。

五、施工进度控制1.根据工程规模和要求,制定详细的施工进度计划。

2.合理安排施工人员和施工队伍,确保施工进度的顺利进行。

3.严格按照施工进度计划进行施工,如遇特殊情况,及时调整并与相关方进行沟通。

空调风机盘管施工方案

空调风机盘管施工方案

空调风机盘管施工方案1. 简介空调风机盘管是空调系统中的重要组成部分,通过风机将送进来的冷热空气与回风混合后,通过盘管与室内空气交换热量,实现空调的制冷与制热功能。

本文档将讨论空调风机盘管的施工方案,包括施工准备、施工步骤和注意事项等内容。

2. 施工准备在进行空调风机盘管施工前,需进行如下准备工作:•了解施工图纸和相关技术资料。

•准备所需的工具和设备,包括:电钻、扳手、切割机、焊接设备等。

•准备所需的材料,包括:风机盘管、连接管道、绝缘材料等。

•安排施工队伍并制定工作计划。

3. 施工步骤步骤一:确定安装位置根据施工图纸确定空调风机盘管的安装位置,要考虑到空调系统的整体布局和空间限制等因素。

步骤二:安装风机盘管1.根据安装位置,使用电钻和扳手将风机盘管固定在预先确定的位置上。

2.使用切割机将风机盘管与空调系统的进出风口对接,确保连接紧密。

步骤三:连接管道1.根据施工图纸和空调系统的排布,使用切割机将需要的管道切割成合适的长度。

2.使用焊接设备将管道与风机盘管进行焊接,确保焊接质量和连接紧密。

步骤四:绝缘处理1.使用绝缘材料对连接的管道进行绝缘处理,以防止冷热空气的热量损失。

2.对绝缘材料进行固定,确保绝缘效果和外观整洁。

步骤五:测试与调试1.确保整个安装过程完成后,对空调风机盘管进行测试和调试。

2.运行空调系统,检查风机盘管的运行状态和制冷/制热效果。

4. 注意事项•在施工过程中,必须严格遵守安全操作规范,使用好个人防护设备。

•确保施工现场整洁有序,及时清理施工垃圾和废料。

•在安装过程中,要注意避免损坏空调系统的其他零部件。

•确保施工质量,对焊接点和连接处进行检查和测试,以避免漏气和漏电等问题。

5. 总结空调风机盘管的施工是空调系统安装的关键环节之一,本文档介绍了施工的准备工作、详细的施工步骤和注意事项。

通过严格按照施工方案进行操作,可以保证风机盘管的安装质量和空调系统的正常运行。

在施工过程中,要注重安全与细节,确保施工质量和施工效果的最优化。

施工组织设计方案(风机盘管)

施工组织设计方案(风机盘管)

施工组织方案(水机)1、末端系统的施工1.1、通风管道及阀部件安装方案1.1.1施工工艺及质量控制点、控制措施工艺流程图如下:质量控制点及控制措施1.1.2、施工准备设备材料的准备风管安装前必须对材料进行送检,取得合格检验报告后方可安装,安装前还应对其外观进行质量检查,按设计图纸核对风管尺寸,清除其内、外表面粉尘及管内杂物。

施工工具的准备安装工具:切割机、电焊机、手电钻、冲击钻、台钻。

检测测量工具:卷尺、水平尺、线坠。

施工条件的准备工程施工图纸及相关审图记录的准备。

非金属材料风管进场材料检验批表格的准备。

1.1.3、施工工艺(1)工艺流程支吊架制作→支吊架安装→风管排列法兰连接→风管安装→部件安装→漏光及漏风检测→复核检验(2)支吊架制作1)确定标高:按照设计图纸并参照土建给出的基准线找出风管底标高,结合管线综合布线图作合理布置,最终确定风管系统标高及走向。

2)设置支吊点:标高确定后,按风管所在空间位置及周围环境,确定风管支吊、托架型式及支吊点设置位置。

设置在钢筋混凝土上的支吊点型式主要采用有膨胀螺栓法固定(单胀管式胀锚螺栓),风管边长≤1250mm采用不小于M10膨胀螺栓;风管边长>1250mm采用不小于M12膨胀螺栓,同时膨胀螺栓质量应符合国家标准要求。

3)支吊架制作:支吊架焊接应外观整洁,焊缝要求饱满,支架牢靠。

镀锌通丝应根据风管安装标高适当截取。

风管吊架横担、吊杆应平直,光洁,安装后各副支架的受力应均匀,无明显变形,吊架横担、吊杆规格如表1-1所示:表1-1 风管吊架横担、吊杆的规格(mm)(3)支吊架安装:1)水平安装风管支、吊架最大间距如表1.2所示。

边长大于2000mm的超宽、超高等特殊风管的支、吊架,其规格及间距应进行载荷计算。

垂直风管的支架,其间距应小于或等于3m,每根垂直风管应不少于2个支架。

当水平悬吊的主、干风管长度超过20m时,应设置防止摆动的固定点,每个系统不应少于1个。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
相关文档
最新文档
