┃典例精析把方向┃
典例1:家庭电路的连接
例1 如图18-1所示,安装两盏白炽电灯和两个插座,其
中安装错的元件是(
A. 电灯L1和开关Sl C. 电灯L2和开关S2
)
B. 插座a D. 插座b
物理·新课标(HY)
第18章 家庭电路与安全用电┃ 典例精析把方向
图18-1
图18-1
物理·新课标(HY)
第18章 家庭电路与安全用电┃ 典例精析把方向
[答案]甲 不能 440
物理·新课标(HY)
第18章 家庭电路与安全用电┃ 典例精析把方向
物理·新课标(HY)
第18章 家庭电路与安全用电┃ 典例精析把方向 [解析] 电路中允许的总功率: P =UI =220 V×20 A=4400 W (1)家庭中现有用电器的功率 P′=40 W×40+60 W×20= 2800 W 电路中还能接入用电器的功率为P″=P-P′=1600 W 而1600 W<2000 W,所以不能再接入2 kW的电炉. (2)P实=220 V×18 A=3960 W, 则P余= P-P实=440 W.即 能接一只440 W功率的用电器.
物理·新课标(HY)
物理
九年级上、下合订一册
新课标(HY)
第18章 家庭电路与安全用电
物理·新课标(HY)
第18章 家庭电路与安全用电┃ 思维感悟成体系
┃思维感悟成体系┃
物理·新课标(HY)
第18章 家庭电路与安全用电┃ 回眸教材析知识
┃回眸教材析知识┃
进户线、电能表、 1. 家庭电路的组成与连接:组成:由___________________ 闸刀开关、熔断器、插座、开关、用电器 等 组 成 . 连 接 : 各 ______________________________________ 种用电器是 并联 接入电路的,插座与灯座 并联 ,控制各用 电器工作的开关与用电器 串联 且接在 火线 上.电压值:火线 与零线之间的电压是 220 V ,零线与地线之间的电压是 0 V .

《家庭电路》家庭电路与安全用电PPT课件2

《家庭电路》家庭电路与安全用电PPT课件2

课堂练习
3、图①中接线有几处错误?请逐一指出并加以说明。
有三个错误。第一个错误是闸刀开关装倒了。如果照此装法,拉开闸刀开关,更换熔丝时就势必带电操作,而且被拉开的闸刀在重力的作用下,可能会落下接通电路,所以很不安全。正确的装法应该是静触头在上,动触头在下。第二个错误是将插座串联接在火线上了,这会影响用电器的正常工作和安全使用。第三个错误是另一个插座的火线和零线接反了。
空气开关——新型的保险装置
火线和零线
试电笔
低压触电
高压触电
单线触电
双线触电
高压电弧触电
高压跨步电压触电
首先马上切断电源
人工呼吸
通知医务人员救护
1、关于家庭电路,下列说法中不正确的是( )
A、电能表用来显示用户所用的电能,应安装在干路上B、保险丝安装在总开关后,当电路中有大电流通过时会熔断C、开关与用电器并联D、总开关千万不能倒装,其静触头应在上面
保险丝
1.制作材料:由电阻率大熔点低的铅锑合金做成.
2.原理:电流的热效应.
3.作用:当电流过大时,它由于温度升高而熔断,切断电路,起到保护电路的作用.
4.规格:保险丝的规格用额定电流来表示,选择时保险丝的额定电流应等于或稍大于电路中最大正常工作电流.
6.保险丝应与所保护的电路串联.
5.保险丝要选取合适的,保险丝不能过粗,更不能 用铜丝、铁丝代替保险丝. 否则电流过大时,保 险丝不能及时熔断,起不到保护电路的作用.
作用:替代闸刀开关和熔断器
平直
闭合
弯曲
切断
保护
原理: 正常情况下,双金属片是______的,电路的接触点____ ,电流正常通过; 当电流过大时,双金属片被过度加热,发生______,使接触点在弹簧拉力作用下被断开,电路_________,从而起到电路过载或短路时______作用。断路器一般接在火线上

《怎样用电才安全》家庭电路与安全用电PPT精品课件

《怎样用电才安全》家庭电路与安全用电PPT精品课件

2 【中考·自贡】某家庭电路的部分电路如图所示,其 中甲、乙两处分别装用电器和开关。对此电路,下列 说法正确的是( C ) A.火线上的熔丝应该改装到零线上 B.甲处应装用电器,乙处应装开关 C.当用电器功率增大时,通过熔丝的电流就增大 D.当熔丝熔断后,可以用铜丝代替
合作探究 知识点 4 避免触电
【解析】
A、根据P=UI,家庭电路中的电压是一定的,U=220V, 所以用电器总功率过大,电路中的总电流就会过大, 电流通过保险丝产生的热量就会更多,保险丝温度升 高而熔断,故A可能; B、如果保险丝的额定电流小于电路中的正常工作电 流,电流通过保险丝产生的热量多,保险丝会熔断, 故B可能; C、拉线开关中两根导线的线头相碰,使电路闭合, 用电器工作,不会使保险丝熔断,故C不可能; D、插头中的两根导线线头相碰,电路中发生短路, 导致电路中电流过大,保险丝熔断,故D可能。
过载容易引起导线、开关、插座等发热,会加速 绝缘材料老化或烧坏熔丝,甚至引发事故。 为了防止家庭电路的过载现象,应根据各种电器的 工作电流设计线路。对于空调、电取暖器、电热水 器等功率较大(一般指功率在1000W以上)的电器, 应采取独立供电的方式,即一条线路专供某一大功 率的用电器使用。
【例1】[ 中考·枣庄] 在生活中,我们有时会遇到以下
2 使用带有金属外壳的家用电器,其金属外壳必须 有接地线。你知道为仟么要有这样的规定吗?
解:如果家用电器的金属外壳没有接地线,当家用电器 漏电或因火线破损与外壳接触时,会使外壳带电, 这时人体接触外壳会发生触电。外壳接地后,即使 外壳带电,也会从接地线流走,人接触外壳就不会 触电。
3 你家里所有用电器若同时工作,电能表是否会超 负荷?如果超负荷,你建议采取什么措施解决这 个问题?

第十八章 家庭电路与安全用电

第十八章   家庭电路与安全用电

第十八章 家庭电路与安全用电【评价预览】【评价导向】1.评价特点:本章是电路、欧姆定律和电功率、电热等知识在生活生产中的具体应用,在中考中和以上内容联系,所占分值不多,多疑选择题、作图题或简答题出现.2.评价热点:纵观近年中考试题,考查的热点主要集中在:(1)用电器、白炽灯泡、开关的接法;(2)测电笔的使用;(3)家庭电路故障分析;(4)安全用电常识和触电事故处理等. 本部分内容与STS 密切相关,应注意联系生活实际。

3.评价预测:预计2011年中考仍将以上热点为主,更加注重与实际生活的联系,突出家用电器、电路故障分析的热点;注重安全用电常识。

【评价诠释】一、 家庭电路的组成⑴ 进户线:①给用户提供家庭电压的线路,分为火线和零线。

火线和零线之间有220V 的电压,火线和地线之间也有220V 的电压,正常情况下,零线和地线之间电压为 0V用途:用来辨别火线和零线②测电笔: 种类:钢笔式,螺丝刀式。

使用:手接触笔尾金属体,笔尖金属体接触火线,观察氖管是否发光。

⑵ 电能表:②安装:安装在家庭电路的干路上,且在闸刀开关之前;原因:这样才能测出全部家用电器消耗的电能。

③铭牌:所标的电压U 是:额定电压,所标的电流I 是:允许通过的最大电流,UI 是:电能家庭电路与安全用电家庭电路 组成:进户线、 、闸刀开关、 、用电器、插座、灯座、开关。

连接:各种用电器是 接入电路的,插座与灯座是并联的,控制各用电器工作的开关与电器是 的。

进户线:火线与零线之间的电压是 . 电能表:测量用户在一段时间内 多少的仪表. 保险丝:由 、 的电阻丝制成,起保护电路的作用. 测电笔:用来辨别火线、零线的工具. 安全用电 安全电压:不高于36V安全原则: 、 . 触电事故的急救: .S T S 节约用电. 我国电力工业发展 元件作用 电流过大的原因: , 。

表后能接用电器的最大功率,如果同时使用的家用电器的总瓦数超过这个数值,电能表的计数会不准确甚至烧坏。

初三第十八章家庭电路与安全用电jiaoan

初三第十八章家庭电路与安全用电jiaoan

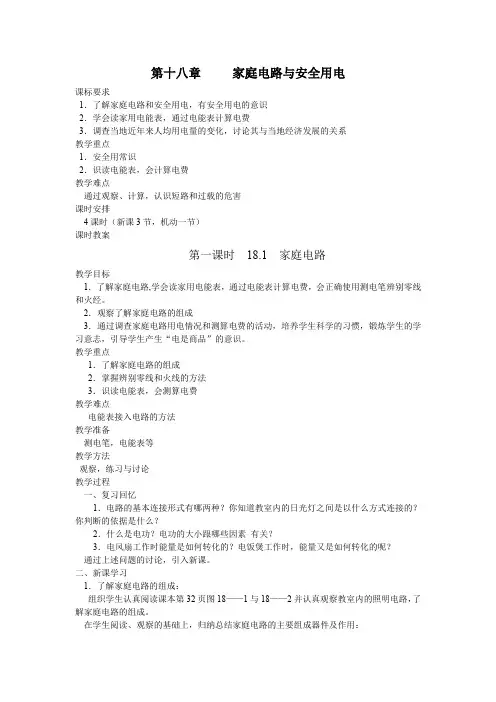

第十八章家庭电路与安全用电课标要求1.了解家庭电路和安全用电,有安全用电的意识2.学会读家用电能表,通过电能表计算电费3.调查当地近年来人均用电量的变化,讨论其与当地经济发展的关系教学重点1.安全用常识2.识读电能表,会计算电费教学难点通过观察、计算,认识短路和过载的危害课时安排4课时(新课3节,机动一节)课时教案第一课时18.1 家庭电路教学目标1.了解家庭电路,学会读家用电能表,通过电能表计算电费,会正确使用测电笔辨别零线和火经。

2.观察了解家庭电路的组成3.通过调查家庭电路用电情况和测算电费的活动,培养学生科学的习惯,锻炼学生的学习意志,引导学生产生“电是商品”的意识。

教学重点1.了解家庭电路的组成2.掌握辨别零线和火线的方法3.识读电能表,会测算电费教学难点电能表接入电路的方法教学准备测电笔,电能表等教学方法观察,练习与讨论教学过程一、复习回忆1.电路的基本连接形式有哪两种?你知道教室内的日光灯之间是以什么方式连接的?你判断的依据是什么?2.什么是电功?电功的大小跟哪些因素有关?3.电风扇工作时能量是如何转化的?电饭煲工作时,能量又是如何转化的呢?通过上述问题的讨论,引入新课。

二、新课学习1.了解家庭电路的组成:组织学生认真阅读课本第32页图18——1与18——2并认真观察教室内的照明电路,了解家庭电路的组成。

在学生阅读、观察的基础上,归纳总结家庭电路的主要组成器件及作用:进户线——充当家庭电路中的电源电能表——测电功闸刀开关——控制干路的能断,便于维修室内电路(说明当下许多家庭用自动空气开关,也可替代闸刀开关)熔断器——电路保护装置,当电路中电流过大时,熔丝熔断自动切断电路。

插座——给电视机等家用电器提供电源用电器——开关——2.活动1:用测电笔辨别零线与火线①学生观察实物“测电笔”的结构组成。

②练习组装和握笔方法③讨论、思考下列问题:(1)零线与火线的含义是什么?(2)怎样用测电笔来辨别零线与火线?(3)当测电笔的笔尖金属体接触火线时,气管为什么会发光?(4)在使用测电时,手指为何不能触及笔尖金属体?通过对上述问题的讨论,归纳总结:●火线——与零线之间有220V电压的进户线(与地之间的电压也是220V)●零线——与地之间没有电压的进户线●用测电笔识别火线和零线:能使测电笔氖管发光的进户线是火线,否则为零线。

初三物理《家庭电路和安全用电》PPT课件

初三物理《家庭电路和安全用电》PPT课件

家庭电路及安全用电
202X
电学专题
一、观察家庭电路
1、进户线:
火线: 零线:
2、配电盘:
连接户外的供电电路的电线。
与地电压是0V。
与零线之间的电压是220V,与地电压也是220V。
电能表、闸刀开关、保险盒。
3、室内电路:
地线:通常接在住宅大楼埋入大地的接地导体上。
开关、电灯、插座。
二、简画家庭电路图
03
知道测电笔的构造及其使用方法
04
知道触电的原因和触电的几种形式及安全用电的常识
小结:
练习题:
在图2所示的电路中,当开关S接通后,电灯L不亮,若用测电笔在A、B、C、D各点检查后,发现B、C、D三点氖泡都发光,在A点氖泡不发光,则可以断定线路故障 ( ). A.在导线AB段断路 B.在导线BC段断路 C.在导线CD段断路 D.在导线CD段短路
答:当用手碰笔尖的金属体时,人体两端就有220V的电压,这时产生的强电流就会流过人体,发生安全事故。
返回
三孔插座与三孔插头
接零线
接火线
接地线
电冰箱外壳带电的原因
如何把灯泡接入电路
螺口灯泡
卡口灯泡
开关和灯的连接方法:
火线
地线
零线
开关和灯的连接方法:
火线
零线
地线
高压电弧触电
单线触电
01
双线触电
02
03
高压跨步电压触电
04
触电的方式:
单线触电


SoS………… 给我穿上绝缘鞋 或给我一张干燥的木凳吧
我来 帮你!
啊! 电死我啦!
哎啊! 也电死我啦!
我安全了!

第十八章家庭电路与安全用电

第十八章家庭电路与安全用电

第十八章家庭电路与安全用电§18.1 家庭电路教学目标1、知道家庭电路的组成和电路的连接方法。

2、知道火线和零线,知道用测电笔辨别火线和零线的方法。

3、知道电能表、插座的作用.知道家用电器的金属外壳接地的原理和方法。

4、知道保险丝和空气开关的作用。

5、知道三孔插座和三脚插头.三孔插座除了两个孔分别接火线、零线外,另一个孔接地。

6、形成对家庭电路的初步实际操作能力。

7.知道电能表的用途和读数方法。

教学重点家庭电路的组成、保险丝和空气开关的作用、三孔插座,学生的实际操作能力。

教学难点家庭电路的连接方法,因为要考虑各自的作用和安全问题。

教学器材学生收集:废旧(闸刀)开关、灯泡、插座、保险丝、空气开关、测电笔。

教师:常用家庭电路示教板、照明电源、测电笔、短导线、空气开关、多媒体设备。

教学过程一、课前布置1、学生实践活动:观察家庭和教室的电路,由哪些部分组成?各用电器是怎样连接的?你的根据是什么?2、收集:测电笔、废旧(闸刀)开关、灯泡、插座、保险盒、空气开关。

二、引入新课提问:家庭或教室的电路由哪些部分组成?三、讲授新课1、介绍家庭电路的基本组成(元件:导线(入户线)、电能表、闸刀开关、保险丝、灯泡、开关、插座)学生出示收集设备学生活动2、介绍各元件的作用(1)入户线接外面的“低压”供电线路供电。

电脑:火线与零线之间是220V的电压。

说明:a、由于所有用电器都是并联连接,所以每个家庭用电器上的电压都是220V。

b、在低压供电源处,零线是接地的,正常情况下零线与地之间没有电压,火线与零线之间有220V的电压。

(2)提问:电能表有什么作用?(测量用户在一定时间内消耗的电能)它接在什么地方?(要接在入户线干路上)电脑:表盘上标有电压值、电流值。

设问:这是什么信息?(计算电能表允许安装家用电器最大的总功率,例题)(3)提问:闸刀开关有什么作用?演示:闸刀开关作用:控制所有用电器。

提问:灯泡的开关又有什么作用?(控制一个支路,即一个灯泡)追问:既然一个开关控制一个灯泡,那么开关与灯泡是什么连接?(串联)再问:开关是装在灯泡火线一边还是零线一边呢?为什么?(火线一边,因为保证换灯泡时更安全)观察:示教板。

专题18 家庭电路和用电安全(解析版)

专题18 家庭电路和用电安全(解析版)

三年(2022-2024)中考物理真题分项汇编(全国通用)专题18 家庭电路和用电安全1.【生活实践】(2024·湖北武汉·中考真题)如图所示是某同学家部分家庭电路的示意图。

电能表上标有“220V10(40)A”的字样,他家正在使用的所有用电器总功率为6kW,其中电饭煲的功率为1.5kW,饭煮熟后,他将这个电饭煲插头从插座中拔出,再将功率为1kW的电热水壶插头接入插座中,其它用电器仍正常工作,闭合电热水壶上的开关,空气开关跳闸。

空气开关跳闸的原因可能是()A.照明灯的开关接在了零线与灯泡之间B.用电器的总功率过大C.电热水壶的内部电路短路D.接入电热水壶的插座短路【答案】C【解析】A.照明灯的开关接在了零线与灯泡之间,不会造成电路电流过大,空气开关跳闸,故A不符合题意;B.电能表上标有“220V10(40)A”的字样,电路允许最大电功率P UI==220V40A=8800W最大最大正在使用的所有用电器总功率为6kW,其中电饭煲的功率为1.5kW,所以造成空气开关跳闸的原因不是用电器的总功率过大,故B不符合题意;C.电热水壶的内部电路短路时,闭合电热水壶上的开关,会造成电路电流过大,空气开关跳闸,故C符合题意;D.若接入电热水壶的插座短路,在电热水壶插头接入插座之前,电路电流就会过大,造成空气开关跳闸,故D不符合题意。

故选C。

2.【安全教育】(2024·黑龙江牡丹江·中考真题)下列做法符合安全用电原则的是()A.双手分别接触到火线和零线B.接触破损用电器中的火线C.小孩玩耍时将手指塞进插座D.使用试电笔时,用指尖抵住上端的金属帽【答案】D【解析】A.双手同时分别接触家庭电路中的火线和零线,火线和零线之间的电压是220V,加在人体的电压是220V,超过人体的安全电压,会对人体造成危害,不符合安全用电原则,故A不符合题意;B.接触破损用电器中的火线,会发生触电危险,对人体造成危害,不符合安全用电原则,故B不符合题意;C.小孩玩耍时将手指塞进插座容易发生触电事故,不符合安全用电原则,故C不符合题意;D.使用测电笔辨别火线与零线时,一定要用要用指尖抵住上端的金属帽,符合安全用电原则,故D符合题意。

《第18章 家庭电路与安全用电》测试卷及答案

《第18章 家庭电路与安全用电》测试卷及答案

《第18章 家庭电路与安全用电》测试卷及答案姓名 得分___________一、填空(每空1分,共25分)1. 如图18-1所示,为常见住宅家庭配电线路示意图,请填写出各元件名称。

3的名称叫 电能表4的名称叫 闸刀开关5的名称叫 熔断器 6的名称叫 双孔插座2. 家庭电路的电压是 220 V ,对人安全的电压是 不高于36 V 。

3. 在照明电路中,各用电器之间应该 并联 ,开关跟所控制的用电器应该 串联 。

4. 一般家庭电路有两根进户线,跟零线之间有220V 电压的电线叫 火线 ,零线跟 地 线之间没有电压,家庭用电引起的触电事故都是由于人体直接或间接接触 火线 造成的。

5. 用久了的白炽灯通常要比相同规格的新白炽灯暗些,这主要因为灯丝发生 升华 而变细。

电阻 变大 ,当电压不变时实际功率减小。

6. 如果不小心把相线和零线碰在了一起,就会造成 短路 ,这时电路中的熔断器(或自动空气开关)自动断开,切断电路。

7. 安装家庭电路中螺口灯泡的灯头时,灯头内中间的金属片应跟电源线的 火 线相连,灯头内的螺旋套应跟 零 线相连。

8. 周末,小华在家开着空调看电视,妈妈打开电饭锅做饭时,家里的自动空气开关“跳闸”了。

则“跳闸”的原因可能是 总功率过大 或 短路 。

根据小华家自动空气开关上的铭牌(图18-2),他家的电路允许使用的电器总功率最大为 4400 W 。

9. 目前,我国的电力工业已跨入大区联网和推进 全国联网 的新阶段。

我国长江三峡地区正大力发展 水力 发电,并实现 西电东送 。

10. 据中国电力网报告,我国仍处于电力不足的状态。

因此,在不断提高 用电效率 、改进技术和设备的同时,必须提倡 节约用电 。

二、选择题(每题3分;19、20题为多选题,共30分)11. 在家庭电路中,自动空气开关的主要作用是( D )A 、保证用电器的电压不变B 、保证电路中的电流不变C 、保证用电器的功率不变D 、在电路发生短路时自动切断电路12. 熔断器盒内的熔丝断了,不可能的原因是( A )A 、熔丝的额定电流太大B 、熔丝额定电流太小C 、用电器的功率过大D 、电路中某处发生短路13. 某同学家中的四盏灯突然全部熄灭了,检查熔丝发现并未烧断,用测电笔测试室内各处电路的火线和零线时,氖管都发光,该同学对故障做出了下列四种判断,其中正确的是( D )A 、灯泡全部烧坏了B 、室内线路某处短路C 、进户火线断路D 、进户零线断路14. 下列说法中,正确的是( D )图18-1 L N 图18-2DZ47-70A最大工作电流 20A 漏电电流 ≤30A额定电压 220V动作时间 ≤0.1sA 、为了安全,家庭电路中的熔丝越细越好B 、用户增加了大功率用电器后,一定要换用较粗的熔丝C 、电路上的电压越高,使用的熔丝要越粗D 、绝不允许用铜丝来代替家庭电路中的熔丝15. 停在一根高压电线上的小鸟不会触电,这是因为( D )A 、小鸟是绝缘体,所以不会触电B 、小鸟能耐高压C 、高压线外面包有一层绝缘层D 、小鸟两爪间的电压很小16. 家庭电路电压在用电高峰时段有时会降低到198V ,一盏“220V 100W ”的灯泡在此电压下工作的实际功率是( A )A 、81WB 、100WC 、119WD 、138W17. 当发现有人触电时,下列措施中绝不可以首先施行的是( C )A 、立即切断电源开关B 、用干燥的木棒将电线挑开C 、迅速用手将人拉离电线或者用剪刀将电线剪断D 、紧急呼叫,求援18. 寒暑期间,我市电力供应紧张,市政府鼓励市民节约用电。

《怎样用电才安全》家庭电路与安全用电PPT优秀课件

《怎样用电才安全》家庭电路与安全用电PPT优秀课件

触电
电弧触电
高压
跨步电压触电
• 安全用电原则
• 触电的急救措施
谢谢观看
✓ 过载容易引起导线、开关、插座 等处于过热状态,会加速绝缘材 料老化,甚至引发事故。
保险丝(保险装置) 若电流超过保险丝的额定值,保险丝将会熔断,切断电路。
保险丝的工作原理:
电流的热效应
要使保险丝在导线过热前就能熔断,保险丝应具有的特点 :
① 由 Q=I2Rt 可知,保险丝电阻应较大; ② 保险丝的熔点较低。
② 更换灯泡、搬动电器前应断开电源开关。 ③ 不弄湿用电器,不损坏绝缘层。 ④ 保险装置、插座、导线、家用电器等达
到使用寿命时应及时更换。
如果发生了触电事故,绝对不能 用手去碰触电者!!!
1. 立即切断电源:① 断开电源开关;② 用干燥的绝缘体 (木棒、竹竿等)挑开电线;
2. 紧急救护:① 拨打 120 求救;② 若呼吸、心跳停止, 要立即进行心肺复苏(需经过专业培训)。
都接触了火线
双线触电
单线触电
拓展:高压触电
➢ 电弧触电: 人靠近高压带电体(如高压线、 变压器等),造成弧光放电而 触电,可将人击倒,使人触电 受伤或死亡。
拓展:高压触电
➢ 跨步电压触电: 当高压线断落,接触到大地时(或 雷击点附近),由于大地的电阻很 大,因此由落地点向外很小的一段 距离间就分担了很大的电压。
畅所欲言 —— 可能造成触电的情况:
电线绝缘皮破损
有金属外壳的用 电器没有接地
将手指伸进插座
畅所欲言 —— 可能造成触电的情况:
湿手碰开关、 插座、用电器等
电线上晾衣服
私自乱接电线
畅所欲言 —— 可能造成触电的情况:
在高压变电箱附近 高压线下放风筝 玩耍

《家庭电路》家庭电路与安全用电PPT优质课件

《家庭电路》家庭电路与安全用电PPT优质课件
图9-3
18.1 家庭电路
5.小明对图9-4所示的白炽灯和灯口进行了仔细观察后,结合所 学有关知识,明白了许多道理:在家庭电路中它与其他用电器之间 是___并_____联的,灯尾金属块必须与___火_____线相连,且灯口外 壳和灯口上盖都是由塑料或橡胶制成, 是由于它们都是__绝_缘__体___, 这些措施都是为了安全用电。
[方法指导] 用测电笔检测电路故障: 用测电笔检测电路故障时,一般是电路发生了开路。(1)检测时若氖 管发光,表明该处与火线相通;(2)检测时若电路各处都能使氖管发 光,表明进户线中零线某处开路;(3)检测时若电路各处都不能使氖 管发光,表明进户线中火线某处开路。
18.1 家庭电路
课堂小结
家庭电路组成:进户 线、电能表、闸刀开 关、熔断器、开关、 插座、用电器等
图9-5
18.1 家庭电路
学点2 火线与零线 阅读教材P39~P40相关内容,回答下列问题。 问题1:一般家庭电路有___两___根进户线,其中一根叫做___零_线____, 它跟地相通,与地之间___没__有___电压;另一根叫做___火__线___,与 ___零_线____之间有220 V的电压。
18.1 家庭电路
18.1 家庭电路
2.如图9-1所示为家庭电路的组成,其中接入①的用电器和② __并____联,②和③__串____联。
图9-1
18.1 家庭电路
3.如图9-2所示的电路未画完整,请你在图中的①②缺口处选择 开关与灯泡的符号填上,并把③处的三孔插座连接好。
图略
图9-2
18.1 家庭电路
4.用测电笔辨别火线与零线时,图9-3中正确的握笔方法是 _甲___(选填“甲”或“乙”);若按正确的方法操作,发现氖管发 光,则金属体笔尖接触的是__火____线。

《家庭电路》家庭电路与安全用电PPT教学课件

《家庭电路》家庭电路与安全用电PPT教学课件

第十八章 家庭电路与安全用电
家庭电路
课程标准
核心考点
了解家庭电路。有安全用电和节约用电的意识。
家庭电路的组成,测电笔的使用,白炽电灯。
1.家庭电路的电压是______V。家庭电路的组成包括进户线(火线和零线)、________、 _________ 、______________ 、插座、开关、灯泡和其他用电器等。其中保险装置(熔断器)要____联在干路上,控制灯泡的开关要与灯泡____联,各用电器之间一般要____联在电路中。
C
2.关于家庭电路,下列说法中正确的是( )A.我国家庭电路的电压不高于36 VB.控制电灯的开关与电灯是串联的C.电冰箱中的压缩机与照明灯是串联的D.家庭电路中的空气开关与插座是并联的
B
3.保险丝的主要作用是( )A.保证电路的电压不变B.保证电路的电流不变C.保护人体的安全D.在电流超过规定值时自动切断电路
答:当用手碰笔尖的金属体时,人体两端就有220V的电压,这时产生的强电流就会流过人体,发生安全事故.
三、白炽电灯
螺丝口灯泡和灯座
卡口灯泡和灯座
观察灯泡及灯座的结构
1.在下图所示的甲、乙两种使用测电笔的方法中,正确的是__ _ .

牛刀小试
3.某班同学在学了有关家庭电路的知识后安装了四盏电灯,你认为其中正确的是 ( )
D
图18.1-3
9.(2019·广东省)图18.1-4为家庭部分电路示意图,正常发光的电灯突然熄灭,检查保险丝发现完好,再用试电笔先后检测插座的两孔,氖管均发光。由此判断电路故障的原因可能是( )A.插座短路B.进户的火线断路 C.进户的零线断路D.电灯的灯丝断路
C
图18.1-4
1.家庭电路的进户线是由_______线和零线组成的,它们之间的电压是_______V,各种家用电器之间都是______联的。2.我国家庭电路中,为了避免电流过大发生事故, 在电路中需要安装熔断器保护电路,熔断器应串联在_______线上;熔断器中保险丝能自动熔断是利用电流的_______效应。

《家庭电路》家庭电路与安全用电PPT课件

《家庭电路》家庭电路与安全用电PPT课件

知1-讲
1. 进户线 家庭电路中的两根电线,一根叫火线,另一根叫 零 线。火线和零线之间有220伏的电压,零线和地 之间没有电压。
2. 电能表 电能表上有4根导线与其连接,如何连接? 1,3进;2,4出
知1-讲
12
34
3. 总开关: (1)闸刀开关的作用
电源线
接通和切断电路,便于更
换电器或维修设备
(2)闸刀开关安装时的应
该怎样放置?
静触头一定要在上边,切不可倒装
知1-讲
静触头 动触头
4. 保险设施
知1-讲
插入式开关和保险盒
熔断器内装有保险丝 保险丝作用:电路中电流过大时,保险丝自动熔断。
知1-讲
【例1】如图为家庭电路的组成,其中接入①的用电器 和②为__并___联,②和③为___串__联。
保证用电安全 开 关 控制所有用电器的通断 插 座 插座与电灯及各用电器之间是并联
仔细观察,结合生活实际,在连接上,你得到 哪些有用的信息。
知1-讲
知1-讲
我发现了: 1. 插座和用电器并联 2. 各用电器之间并联 3. 用电器和控制它的开关之间是串联的,且为了安
全起见,火线过来先接开关再接用电器。 4. 插座有双孔和三孔之分
【导引】 三孔插座接线要求:左孔接零线,右孔接火线,上孔 接地线。概括为“左零右火上接地”。
知3-讲
总结
用对比思想认识两孔和三孔插座:
两孔 插座
三孔 插座
接线
适用范围
优点
适用于小 功率、外 壳绝缘的
设备
结构简单,连接方 便
适用于大 功率、外 壳可能带 电(如金属 外壳)的用
电器
能在用电器漏电时, 通过地线将漏电导 走,以保护人身安 全;而且接线牢固, 不易产生安全隐患

《家庭电路》家庭电路与安全用电PPT课件

《家庭电路》家庭电路与安全用电PPT课件

给家用电器供电
管 式 保 险 丝
元件的连接
电灯与开关串联,开关接在火线上 电灯与电灯并联在火线与零线之间 电灯与插座并联在火线与零线之间 插座与插座并联在火线与零线之间
二、火线和零线
1.进户线 :连接户外的供电电路的电线
火线:与零线之间的电压是220V,与地 电压也是220V . 零线:与地电压是0V. (地线:通常接在住宅大楼埋入大地的
第十八章 家庭电路与安全用电
家庭电路
一、了解家庭电路
说明:点击绿色按钮是分步连接线;点击红色按钮是退步;点击黄色按钮是 切换空气开关和闸刀开关;点击蓝色按钮是电路图.
家庭电路的主要组成部分及作用:组成作用源自低压供电线 家庭电路的电源
电能表 测量家庭电路消耗电能的仪器
闸刀开关 控制家庭电路的通断,便于维修、安装
答:当用手碰笔尖的金属体时,人体两端就 有220V的电压,这时产生的强电流就会流过 人体,发生安全事故.
三、白炽电灯
观察灯泡及灯座的结构
螺丝口灯泡和灯座
卡口灯泡和灯座
牛刀小试
1.在下图所示的甲、乙两种使用测电笔的方
法中,正确的是__ 乙 _ .
图1
2.家庭电路中熔断器的作用是
(D )
A.防止触电 C.测量电能
B.稳定电压 D.保护电路
3.某班同学在学了有关家庭电路的知识后安装了
四盏电灯,你认为其中正确的是
( A)
A
B
C
D
体会与收获
• 学到了什么? • 感悟最深是的什么? • 你想到了什么?
业余生活要有意义,不要越轨。——华盛顿 能够摄取必要营养的人要比吃得很多的人更健康,同样地,真正的学者往往不是读了很多书的人,而是读了有用的书的人。 见贤思齐焉,见不贤而内自省也。——《论语·里仁》 你的丑和你的脸没有关系。 自己打败自己是最可悲的失败,自己战胜自己是最可贵的胜利。 理想的书籍是智慧的铜匙。 谁和我一样用功,谁就会和我一样成功。——莫扎特 眼要看远,脚要近迈。 书籍是造就灵魂的工具。 珍惜今天的美好就是为了让明天的回忆更美好。 在人之上,要把人当人;在人之下,要把自己当人。 自己选择的路,跪着也要把它走完。

第十八章+家庭电路与安全用电++2022-2023学年沪粤版物理九年级下册

第十八章+家庭电路与安全用电++2022-2023学年沪粤版物理九年级下册

知识点2 测电笔
1.作用:用来辨别 火线和零线 。 2.内部结构:金属体笔尖、金属体笔尾、高值电阻 、氖管等。 3.使用方法:使用时,手接触金属体 笔尾 ,金属体 笔尖 接触 被测导线。如果氖管发光,说明测试的是 火线 ;如果氖管不发 光,说明测试的是 零线 。
例4 如图所示为一种测电笔的构造图,下列说法中正确的是( D ) A.使用测电笔时手可以接触金属笔尖 B.使用测电笔时手不要接触金属笔卡 C.测电笔中的电阻可以用铁丝代替 D.正确使用测电笔,若氛管发光则说明接触的是火线
第十八章 家庭电路与安全用电
一、知识结构
二、知识梳理
知识点1 家庭电路
1.组成:进户线、电能表 、总开关、熔断器、用电器。 2.空气开关:又叫自动空气断路器。当电路发生短路 、过载 等
异常情况时,它能自动切断电路。 3.火线与零线:一般家庭电路中有两根进户线,其中一根叫作零
线,正常情况下,零线跟大地 相通,它跟大地之间电压为 0 V;另 一根叫作火线,火线跟零线之间有 220 V的电压。
例6.下列现象中不是家庭电路中保险丝烧断原因的是( B ) A.家里很多用电器同时使用 B.开关里两线头相碰 C.两孔插座中的两线头相碰 D.灯座里的两线头相碰
解析:家里很多用电器同时使用,会造成干路电流过大;开关里两线头相 碰,相当于闭合开关,不会造成电流过大,不是家庭电路中保险丝烧断原 因;两孔插座中的两线头相碰,会造成电路短路,使电路中电流过大;灯 座里的两线头相碰,会造成电路短路。

8.如图所示为某家庭中接线板的使用情况,下列说法正确的C是(

A.符合使用规范
B.可以正常使用
C.这是超负荷运行 D.不会引起安全事故
解析:电路中在同一个接线板上同时使用多个大功率用电器,电路超负荷 运行,会导致干路电流过大,根据焦耳定律,接线板容易发热,会发生安 全事故。

九年级物理第十八章:家庭电路与安全用电

九年级物理第十八章:家庭电路与安全用电

二、触电形式
火线
零线 我来 帮你!
火线
零线
啊! 电死我啦
SoS………… (1)单线 给我穿上绝缘鞋 触电 或给我一张干燥的木凳吧
二、触电的形式:
闪电
火线
零线 高压线
(2)双线 触电
(3)高 压 电弧触电
(4)跨步 电压触电
四、用电原则:
请勿接触低压带电体 请勿靠近高压带电体
低压勿摸,高压勿近)
第八单元:电学
§2、家庭电路
本节课标要求: 1、了解家庭电路的和安全用电常识。 2、有安全用电的意识。
本节知识结构:
家庭电路 家庭电路的组成 家庭电路中电流过大的原因 电能表 保险丝的作用 安全用电常识 插座的介绍 测电笔的使用
一、家庭电路的组成:
220V 。。 电 能 表
闸刀开关
答:不行,因为铁丝、铜丝在电流过 大时不熔断,起不到保险的作用。(该行 为千万不能试)
固定插座
四、插座
两孔插座
可移动的插座 接地
火零 线线
三孔插座
火零 线线
接零线
接火线
五、测电笔
测电笔是用来辨别 火 线 和 零 线的,手应该接触 笔尾的 金属体 ,笔尖接触 一根电线,如果氖管发光, 表示接触的是 火 线,否则 是 零 线。
火线 零线
..
保险丝 插座
开 关
电灯
小结:1
家庭电路中的两根电线,一根叫 零 线, 另一根叫 火 线。火线和零线之间有220V 的电压,零线和地之间 没有电压。
低压供电电源
火线 220V 接地 零线 用户
小结:2
低压供电线路先后通过 电能表 闸刀开关 保险盒 接到家庭电路上。 家庭电路中各盏灯应 并 联,开关与它所 控制 的电灯应是 串 联,插座与电灯应 是 并 联,保险盒和用电器应 串 联。

家庭电路与安全用电(电功率)

家庭电路与安全用电(电功率)

4.下列关于家庭电路的说法中,不正确的是( B ) A.洗衣机使用三孔插座能防止人触电 B.电灯的开关装在火线或零线上都可以 C.使用测电笔可以辨别家庭电路中的火线和零线 D.保险丝被烧断,可能是电路中使用了大功率用电器 或出现了短路故障
5.(2012·梅州)下列有关生活用电常识做法不可行的是 (B)
答案:如图所示
巩固训练
1.如图所示,发生触电的原因是:由于电冰箱的 __外__壳____带电,使人体与_大__地_____构成回路,导致人体触电, 此时加在人体两端的电压约是_______2_2V0 .为了避免这类触 电事故的发生,应当_____将__电__冰__箱__的__外__壳__接__地___.
②空气开关:又叫做漏电空气开关,根据电流的_磁___效 应来工作,当电路中的电流过大时,通过电磁铁吸引衔铁而 使电路自动断开.
③家庭电路中的保护设备应当_串___联在电路中的_火___线 上.
(4)用电器:利用电流来工作的设备,工作时将___电_____ 能转化为其他形式能,家庭电路中的所有用电器都要 ____并____联在电路中.为了安全,螺丝口灯座的螺旋套一定 要接在____零____线上.
(2)电能表:电能表连接在家庭电路的___干__路___上,用来 测量用户消耗的__电__能____.
(3)保护设备:
①熔断器:又叫做保险丝,根据电流的_热___效应来工作, 当电路中的电流过大时,能______自__动__熔__断,切断电路.熔断 器通常用电阻率大、熔点低的铅锑合金制成.使用时,要根 据家庭电路的需要选择额定电流合适的保险丝,绝对不能用 铜丝或铁丝来代替保险丝.
A.
B.
C. D.在人、灯交替过程中,助手将火线断开了
6.某同学家中的电灯不亮,其他用电器也不工作,但 检查保险丝没有烧断,用测电笔测试所有电线接头及用电器 时,测电笔氖管均发光,则可断定故障是( B )
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第十八章家庭电路与安全用电
一、填空题
1、关于家庭电路和安全用电,下列说法中正确的是()
A.家中保险丝烧断了,一定是发生了短路
B.用测电笔辨别火线与零线时,手不能接触测电笔上的任何金属
C.只有高压线路才会发生触电
D.有人触电时,用干燥的竹竿或木棍将电线拨开
2、下列四幅图中,符合安全用电的是()
A.在电线上晾衣服B.湿手开灯 C.手摸火线D.用电器金属外壳接地
3、灾后重建,小宇同学家的永久性住房已经建好。

在全家搬进去之前,小宇同学准备检查生活用电线路是否有问题,他先断开所有用电器和总开关,然后将火线上的保险丝取下,换上一只额定电压为220 V的灯泡,闭合总开关,发现灯泡正常发光。

由此判断()A.线路安装完全正确,因为灯泡正常发光
B.线路安装不正确,电路中有短路
C.线路安装不正确,电路中有断路
D.仅由此不能判断线路是否有问题
4、随着生活水平的提高,家用电器日益增多。

某户进行电路旧线改造后,将保险丝的规格
由5A换成了8A,则该线路允许同时接入用电器的功率比原来增加了()
A、1100W
B、1760W
C、660W
D、2860W
5、图所示的是小明设计的四盏螺丝口白炽灯的安装图,其中正确的是()
6、如图所示,闭合电键S后,发现电灯L不亮,且保险丝没有熔断。

某同学用测电笔测试灯头的两根电线C,D,发现这两处都能使测电笔的氖管发光,再用测电笔测试火线A和零线B时,氖管在测火线A时能发光,在测零线B时不发光。

那么可以判定故障是()A.火线和零线短路 B.电灯L短路
C. 电线BD段某处断路D、电线AC段某处断路
7、在家庭电路中常常发生:在台灯插头插入插座后,闭合台灯开关,室内其它电灯熄灭,
保险丝熔断.有时在台灯开关断开的情况下,把台灯插头插入插座时,室内其它电灯全部熄灭,保险丝熔断.引起这两种故障的最大可能:()
A.前者是插座短路,后者是灯泡短路B.前者是灯泡短路,后者是插座短路
C.两者都是插座短路D.两者都是插头短路
8、下列关于安全用电的说法错误的是()
A.可以用铜丝代替保险丝
B.雷雨天不能躲在大树下避雨
C.不能将湿衣服晾在电线上
D.发现有人触电时应立即切断电源
9、电工师傅常用一只标有“220V 40W”
的灯泡L0(检验灯泡)取代保险丝来检
查新安装的照明电路中每个支路的情
况,如图17-2所示。

当只闭合S、S1时
L0不亮;当只闭合S、S2时,L0和L2
都呈暗红色;当只闭合S、S3时,L0正
常发光。

由此可以判断()
A.L1所在的支路短路B.L2所在的支路断路
C.L3所在的支路短路D.各支路均完好
10、学校电工要给教室安装一个三孔插座(如图),其中接地的孔是
A.a
B.b
C.c
D.a和b
二、填空题
11、家庭电路中各盏照明灯是联的;如右上图所示,
人们用测电笔辨别火线和零线的两种使用方法中,正确的
是。

12、如图所示是小科家部分线路连接图。

当小科用测电笔接触插座的
右孔时,氖管发光,可知右孔内的电线与进户线中的线相连接;
当闭合开关s,灯L在亮的瞬间熄灭,而室内其它用电器仍正常工作,
则灯L处电路(填“开路”或“短路”)。

13、近年来有许多重大火灾都是因线路故障造成的。

线路故障的一个原因是线路连接处接触不良。

当线路连接处接触不良时,与连接完好相比该处的阻值将增大,在该处消耗的电功率将(填“减小”或“增大”或“不变”),会产生局部过热,引发火灾。

线路故障的另一个原因是线路严重老化。

由橡胶或塑料制成的导线线皮是用来绝缘的,但时间长了,线皮会老化变质,绝缘性能变差,甚至龟裂露出线芯,通电时产生火花或导线之间会发生短路。

当导线之间发生短路时,导线中电流过(填“大”或“小”),
导线横截
面积S/mm

铜芯橡皮绝缘
线安全载流量
I/A
2.5 28
4 37
6 47
10 68
L1
S1 S2 S3
L0
S
火线
220V
零线
2 3
酿成火灾。

14、在家庭电路中,所选导线的横截面积应与家用电器的总功率相适应,以确保用电安全.
表中是几种常见铜导线的安全载流量(即长时间通电的最大安全电流).小王家计划安装一台6.6kW 的即热式电热水器,该用电器正常工作时电流为______A,至少应选横截面积为_____mm 2
的导线与之配套.
15、图中所示电路中,L 1和L 2分别为“220V 15W ”和“220V 40W ”
的白织灯泡,为了使L 1、L 2都发光,且L 1比L 2亮,应闭合的开关为______.当开关_______闭合时,保险丝会被熔断.
16、我国照明电路的电压为____伏,家用电器之间是的___
( 选填 “并联”或“串联”),家庭消耗的电能是用___表来测量的。

三、简答题
17、小明同学学习了家庭电路的知识后,在生活中更加注意观察家用电器.
(1)如图所示,他发现自己家洗衣机用的是三脚插头,其铭牌上标有“10A 250V ”字样,其中的“10A ”表示什么意思?
(2)小明同学仔细观察三只插脚,又有新的发现:标有“E ”字的插脚比其它两脚稍长一些.他又查看了其它家用电器的三脚插头,也是这种情况.它比其它两脚稍长一些有什么好处?
四、作图题
18、居民楼的楼道里,夜间楼道灯一直亮着会造成浪
费。

科研人员用“光敏”材料制成“光控开关”,它能在天黑时自动闭合,天亮时自动断开;利用“声敏”材料制成“声控开关”。

它能在有人走动发出声音时闭合,无人走动时自动断开。

请将图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路,设计出只有在夜间且有声音
时灯才亮的楼道灯自动控制电路,同时安装一个不受开关控制的三孔插座。

19、如图所示,请你用笔画线代替导线将开关和螺口灯座连入电路中,使开关能控制灯泡的亮灭.
S 2 S 3 L 1 L 2
20、学生使用的护眼台灯,可以通过调节旋钮改变亮度。

小刚很快知道了它的工作原理。

试用你学过的电学知识,用适当的元件符号,在图中画出台灯工作原理的简单电路,并正确连在火线和零线上。

.
五、综合应用题
21、中考前,由于气温偏高,瑞瑞的妈妈为了让他有一个更好的学习环境,
特地买了一台冷热两用的空调安装在他的房间.这台空调的说明书中主要数据如表,问:
①空调工作时应选图中________孔插座.
②空调正常制冷时电流为多少?连续正常制冷30min 消耗的电能为多少kW ·h ? ③夏天由于空调使用较多,供电系统负荷增大,应如何使用空调有利于节能?(答出一点即可)
22、随着生活水平的提高,家用电器在日常生活中已不可缺少。

小明 家所有家用电器正常工作时的总功率为2200瓦。

其中电热水壶
的铭牌如图所示,某一天小明在家里用电热水壶烧开水,电热水 壶能正常工作。

已知电热水壶的阻值不变。

求:
(1)小明家所用熔断器的额定电流等于或稍大于多少安? (2)这个电热水壶正常工作时的电阻为多少欧?
(3)这个电热水壶正常工作600秒所消耗的电能为多少焦? (4)若电热水壶实际工作电压为110伏,电热水壶的实际功率多大?
火线
零线
答案 题号
1
2
3
4
5
6
7
8
9
10 答案 D D B C D C B A C A
11、并 甲 12、火 开路 13、增大 大 14、30 4 15、S 2 S 2S 3 16、220;并联;电能。

17、(1) “10A ”表示允许通过的最大电流
(2) 它比其它两脚稍长一些,插插头时能使家用电器的金属外壳先接地,拔插头时能使
金属外壳后离开地线,即使家用电器因绝缘不好“漏电”,人也不会触电 18、 19、 20、
21、解:⑴三
⑵I =P 冷/U =1320W/220V=6A
W =P 冷t =1.32kW ×0.5h=0.66 kW ·h
⑶调高设定温度 或 减少使用时间 22、解:(1)根据P=UI 得 I 总=P 总/U=2200W/220V=10A 熔断器的额定电流等于或稍大于10A (2)已知:电热水壶的额定功率P 额=880W
根据P=U 2/R 得 R 壶= U 2/P 壶=(220V)2
/880W=55 Ω
(3)根据P=W/t W 壶 =P 壶t=880W ×600S=5.28×105
J
(4)根据P 实=U 实2/R=(110V )2
/55Ω=220W
火线 零线。

相关文档
最新文档
