12v开关稳压电源电路图
(5)12V直流电转3.3V稳压直流电的电路图及说明..
概述：LM2596系列开关电压调节器是降压型电源管理单片集成电路，能够输出3A的驱动电流，同时具有很好的线性和负载调节特性。
固定输出版本有3.3V、5V、12V，还有一个输出可调版本。
添加少量的外部元件就可以使用该电压调节器。
该器件内部集成有频率补偿和固定频率发生器。
开关频率为150KHz，与低频开关调节器相比较，可以使用更小规格的滤波元件。
其封装形式包括标准的5脚TO-220封装和5脚TO-263表贴封装。
由于该器件可以使用通用的标准电感，这更优化了LM2596的使用，极大地简化了开关电源电路的设计。
该器件还有其他一些特点：在特定的输入电压和输出负载的条件下，输出电压的误差可以保证在±4%的范围内，振荡频率误差在±15%的范围内；可以用仅80μA的待机电流，实现外部断电；具有自我保护电路（一个两级降频限流保护和一个在异常情况下断电的过温完全保护电路）。
特征：※ 3.3V、5V、12V的固定电压输出和可调电压输出※可调输出电压范围1.2V～37V，±4%※封装形式：TO-220（T）和TO-263（S）※保证输出负载电流3A※输入电压可高达40V※仅需4个外接元件※很好的线性和负载调节特性※150KHz固定频率的内部振荡器※TTL关断能力※低功耗待机模式，I Q的典型值为80μA※高转换效率※使用容易购买的标准电感※具有过热保护和限流保护功能应用：※简易高效率降压调节器※在卡上的开关电压调节器※正到负电压转换器专利号：5382918典型电路（固定输出电压版本）：封装和型号：※弯曲交叉的引脚，通孔封装，5脚TO-220 (T)订货型号：LM2596T-3.3, LM2596T-5.0,LM2596T-12 or LM2596T-ADJ ※表面贴封装，5脚TO-263 (S)订货型号：LM2596S-3.3, LM2596S-5.0, LM2596S-12 or LM2596S-ADJ极限条件：最大供电电压45VON /OFF 管脚输入电压-0.3≤V≤+25V反馈脚电压-0.3≤V≤+25V输出电压到地（稳态）-1V功率消耗内部限定储存温度-65°C 到+150°CESD易感性（人体模式）2KV焊接温度T封装(锡焊, 10秒) +260°C最大结温+150°C运行条件：温度范围－40°C≤T J≤+125°C供电电压 4.5V 到40VLM2596-3.3电参数说明：标准字体对应的项目适合于TJ=25℃时，粗体字对应的项目适合于全温度范围符号意义测试条件典型值(注3)极限值(注4)单位(极限)系统参数(注5) 测试电路图 1V OUT输出电压 4.75V ≤ V IN≤ 40V,0.2A ≤ I LOAD≤ 3A 3.33.168/3.1353.432/3.465VV(min)V(max)η效率V IN = 12V,I LOAD = 3A73 %LM2596-5.0电参数说明：标准字体对应的项目适合于TJ=25℃时，粗体字对应的项目适合于全温度范围符号意义测试条件典型值(注3)极限值(注4)单位(极限)系统参数(注5) 测试电路图 1V OUT输出电压7V ≤ V IN ≤ 40V,0.2A ≤ I LOAD≤ 3A 5.04.800/4.7505.200/5.250VV(min)V(max)η效率V IN = 12V,I LOAD = 3A80 %LM2596-12电参数说明：标准字体对应的项目适合于TJ=25℃时，粗体字对应的项目适合于全温度范围符号意义测试条件典型值(注3)极限值(注4)单位(极限)系统参数(注5) 测试电路图 1V OUT输出电压15V ≤ V IN≤ 40V,0.2A ≤ I LOAD≤ 3A 12.011.52/11.4012.48/12.60VV(min)V(max)η效率V IN = 25V,I LOAD = 3A90 %LM2596-ADJ电参数说明：标准字体对应的项目适合于TJ=25℃时，粗体字对应的项目适合于全温度范围符号意义测试条件典型值(注3)极限值(注4)单位(极限)系统参数(注5) 测试电路图 1V FB反馈电压 4.5V ≤ V IN≤ 40V,0.2A ≤ I LOAD≤ 3AV OUT设计为3V，电路图 1 1.2301.193/1.1801.267/1.280VV(min)V(max)η效率V IN = 12V, V OUT =3V, I LOAD = 3A73 %所有输出电压版本电参数说明：标准字体对应的项目适合于TJ=25℃时，带下划线的粗斜体字对应的项目适合于整个温度范围。
6V-12V稳压电源

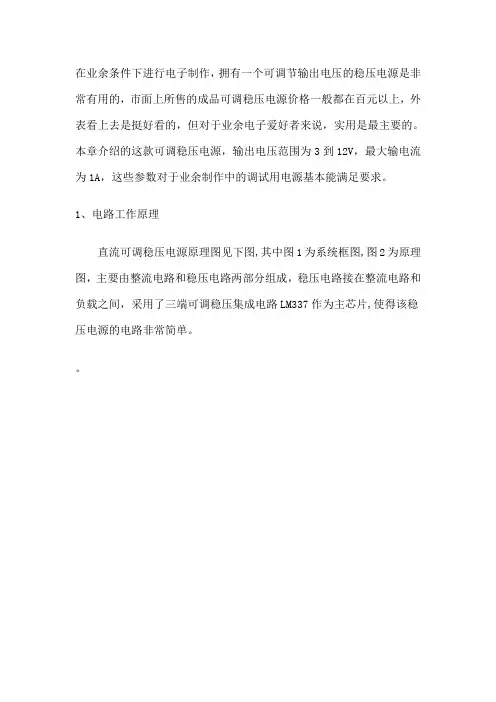

在业余条件下进行电子制作，拥有一个可调节输出电压的稳压电源是非常有用的，市面上所售的成品可调稳压电源价格一般都在百元以上，外表看上去是挺好看的，但对于业余电子爱好者来说，实用是最主要的。
本章介绍的这款可调稳压电源，输出电压范围为3到12V，最大输电流为1A，这些参数对于业余制作中的调试用电源基本能满足要求。
1、电路工作原理直流可调稳压电源原理图见下图,其中图1为系统框图,图2为原理图，主要由整流电路和稳压电路两部分组成，稳压电路接在整流电路和负载之间，采用了三端可调稳压集成电路LM337作为主芯片,使得该稳压电源的电路非常简单。
图1交流市电经变压后,输出电压约为14V左右,经整流和滤波后加在三端稳压集成电路的输入端,调节控制端的电阻器，在输出端即可得不同的电压输出。
LED作为电源指示灯用，通过调节LM337控制端的电压值，可使输出端输出不同的电压值，从而实现可调稳压输出。
在输出端该稳压电源还接有极性转换输出开关，通过选择，可使输出端得到正负相反的电压极性。
2、安装与调试先将所有元件按要求焊接在印制板上，注意焊接顺序及焊接的时间，防止损坏元件，只要焊接无误一般都能正常工作。
特别是三端稳压集成电路LM337的焊接，不能将方向焊反，同时由于该产品的外壳为塑料材料制成，在焊接变压器电源端引线时必须掌握技巧，先将插头铜片用刀刮开净，然后用松香等助焊剂将刮好的铜片上锡，操作过程时间要短，否则极易使塑料熔化，待上好锡的铜片冷却后，再进行变压器引线的焊接，下图是安装的元件布置图和我们安装调试好后的实物图：然后将变压器及电路板装于塑料盒中，将电源指示发光二极管从外壳的孔中穿出并固定好（由于是塑料外壳，制作过程中可能会因操作者焊变压器引线时间过长而变型，造成安装孔位稍有偏移，组装时须引起注意！）这样，一个直流可调稳压电源就完成了，有了这个电源，在以后的电子制作中就会有许多方便。
3、元器件清单。
直流稳压电源(0-12v连续可调
2整体设计方案5
2.1设计思路5
2.2总体方案论证与选择5
3.2滤波电路模块10
5multisim的仿真与调试21
6总结26
7鸣谢26
9收获体会27
简易直流稳压电源
摘要：本文设计的是量程为 12V且在0~12V可调的直流稳压电源，其最大输出电流为500mA，并具有数字显示电压功能。并且利用A/D转化，将输出的连续电压信号变为离散的数字信号实现输出电压的控制。另外核心部分为：采用数字电路实现输出电压的控制，通过加减键实现加计数或减计数。同时通过计数器和译码-驱动器，最终将电压值显示到数码管组上。该稳压电源具有性能稳定.结构简单.电压、电流指标精度高.调节方便等优点·。
作为第一次课程设计，整个资料搜集与工作过程有待提高。第一步用一天时间重点温习模电课本中稳压电源部分，对直流稳压电压的原理，结构框图，变压、整流滤波、稳压三大部分有了初步了解。第二步结合任务书的基本要求，用两天时间查找搜集相关书籍与网络资料，在茫茫书海中找到核心资料，先确定总体方案为数控方式，再模块方案选择与论证，确立变压、单相桥式整流电容滤波、两路稳压输出、数控与数显的设计结构。画出整个电路草图。第三步，学习multisim软件的电路原理图画法与电路仿真。在该软件的学习与使用的过程中遇到一些大大小小的问题。比如安装程序，熟悉各种工具的使用，元器件的查找，仿真起初难以出结果等等。原理图和仿真完成后，第三步则撰写报告。整个课程设计过程，不仅使我们更扎实的学习电子技术课程、学会仿真软件multisin；而且将理论知识与实践相结合，一定程度的锻炼了我们的动手和电子设计能力，资料搜集能力，也达到了一种将知识活学活用的目的。
4.过载短路保护电路:串联调整型的稳压电源,调整管和负载是串联的,当负载电流过大或短路时,大的负载电流或短路电流全部流过调整管,此时负载端的压降小,几乎全部整流电压加在调整管的c极和e极之间,因此在过载或短路时,调整管Vce.Ie和允许功耗超过正常值,调整管在此情况下会很快烧坏,所以在过载或短路时应对调整管采取保护,保护电路设计时应保证当负载电流在额定值内,保护电路对电源不起作用,但过载或短路时,保护电路控制调整管使其截止,输出电流为零,对负载和电源均起保护作用.
12v转5v 7805电路图
12v转5v 7805电路图
有些场合需要添加5V电源电压，但变压器又没有闲置绕组可用，这时可用7805接在7812上来应用，下图是7805接在经过7812稳压后12V的电压点上，这种办法的坏处是7805损耗有点大，要发热。
因为7805输入输出电压差太大，已达到7V了。
47b838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
<a href='/danyuan/dianyuan/1750.html'>本文来自【飞奔汽车】</a> 7805 5v稳压电路图
这是用LM7805制做的两个稳压电源电路图，图1是可调输出型，通过改变R1 R2分压电阻实现变压，图2是常用的固定5V输出型。
变压器输出交流电压输出建议7.5V。
有关7805资料请见：LM7805中文资料FQY838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
FQY838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
图1 可调输出型FQY838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
FQY838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
图2 固定5V输出型FQY838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
<a href='/danyuan/dianyuan/1749.html'>本文来自【飞奔汽车】</a>。
开关式稳压电路
第七章 *输出电压Uo的确定 输出电压为：
Uo（1R7） 5.（ 1 V） R8
分析时，注意的是R8上端接的是11脚，然后看原理 图，分析这是的压降。
第七章
7.5.3并联开关电源
一.基本构成
并联开关电源换能电路如图7.21， 储能电感，负载和输入电压是并联 的VT。饱和导通时，UI给电感L储能，同 时L自感电动势使VD截止。VT截止时， L自感使自感电动势极性立即改变， VD导通，L通过VD释放能量向C2充 电，并同时向负载供电。当VT再次饱 和导通时，L储能，VD反向截止，电 容C2向负载供电，负载上获得连续能 量。既VT导通期间，L储能，电容C2 向负载供电；VT截止时，L释放能量 对C2充电，同时向负载供电；L，C2 同时具备滤波作用，使得输出波形平 滑。
LC(C0 C) CC0 C
fp
C C1C2 C1 C2
由于
C C0C
f0 21LCfs
第六章
2.串联型石英晶体振荡电路
当振荡频率等于 fS 时， 晶体阻抗最小，且为纯电 阻，此时正反馈最强，相 移为零，电路满足自激振 荡条件。
振荡频率 f0 fs
图 6.1.30 串联型石英晶 体振荡电路
4.比较器是组成非正弦波发生电路的基本单元，在 测量、控制、D/A和A/D转换电路中应用广泛。
第六章 一、 电压比较器的传输特性
1.电压比较器的输出电压与输入端的电压之间函数关系
u f(u)
O
I
2.阈值电压： UT
当比较器的输出电压由一种状态跳变为另一种状态所 对应的输入电压。
3.电压传输特性的三要素 (1)输出电压的高电平UOH和低电平UOL的数值。 (2)阈值电压的数值UT。 (3)当uI变化且经过UT时， uO跃变的方向。
12V开关电源电路工作原理分析
12V开关电源电路工作原理分析该开关电源属于小功率开关电源，输入220V交流市电，输出12V直流电，最大输出电流1.3A,主要应用于小型设备的供电，比如楼宇监控设备等。
其电原理图如图1所示。
其控制核心器件为脉宽调制集成电路TL3843P(内含振荡器、脉宽调制比较器、逻辑控制器，具有过流、欠压等保护控制功能，最高工作频率可达500MHz.启动电流仅需ImA)。
各引脚功能如下：(1)脚是内部误差放大器的输出端，通常与(2)脚之间有反馈网络，确定误差放大器的增益。
(2)脚是反馈电压输入端，作为内部误差放大器的反相输入端，与同相输入端的基准电压(+2.5V)进行比较，产生误差控制电压，控制脉冲宽度。
(6)脚过流检测输入端，当接人的电压高于1V时，禁止驱动脉冲的输出。
(4)脚为RT/RC定时电阻和电容的公共接人端，用于产生锯齿振荡波。
(5)脚为接地端。
(6)脚为脉宽可调脉冲输出端。
(7)脚为工作电压输入端(10V>Vi≤30V)。
(8)脚为内部基准电压(VREF=5v)输出端。
图1 开关电源原理图一、输入与整流电路220V交流市电经O.IA保险管Fl及正温度系数热敏电阻PT1进入交流输入电路，交流输入电路由Cl和L构成，为一低通滤波器。
其主要作用是抗干扰、抑制杂波。
它既阻止市电网中高频干扰脉冲进入开关电源电路，叉阻止开关电源产生的高频干扰谐波进入市电网。
经过低通滤波器滤除了高频杂波的220V交流电，由ED1全桥整流。
C2滤波后，在C2两端得到约300V的直流电压。
该电压经开关变压器初级线圈后作为功率开关管Ql的工作电源;经R2到电容C4作为脉宽调制集成电路TL3843P的启动电源。
二、启动与稳压电路经整流滤波的300V电压：一路经开关变压器Tl的1~2绕组加到功率开关管Ql(K3326)的漏极，另一路经启动电阻R2加到U1(TL3843)的(7)脚，作为主控制芯片TL3843P的启动电源。
在电路加电的瞬间300V通过R2对C4进行充电，当Ul的(7)脚电压达到10V以上时，Ul的(8)脚输出5v基准电压，同时TL3843P内部的振荡电路开始工作，(6)脚输出工作脉冲，通过R4驱动开关管01工作，这时开关管工作于开关状态。
电路图详解大全
电路图详解大全用电路元件符号表示电路连接的图，叫电路图。
电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图，可以得知组件间的工作原理，为分析性能、安装电子、电器产品提供规划方案。
电路图是电子工程师必学的基本技能之一，本文集合了稳压电源、DCDC转换电源、开关电源、充电电路、恒流源相关的经典电路资料，为工程师提供最新鲜的电路图参考资料一、稳压电源1、3～25V电压可调稳压电路图此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。
工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。
调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。
元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。
FU1选用1A，FU2选用3A～5A。
VD1、VD2选用6A02。
RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300µF／35V电解电容，C2、C3选用0.1µF独石电容，C4选用470µF／35V电解电容。
R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1／8W。
V1选用2N3055，V2选用3DG180或2SC3953，V3选用3CG12或3CG80。
2、10A3～15V稳压可调电源电路图无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。
20V 15A 12V 3A 稳压电源电路图
C4=220pF 100V陶瓷电容器
R5=150Ω 0.5W
C6-11=47uF 63V
R6-8=330Ω 0.5W
C7=4700uF 63V
R7-9=4.7K 0.5W
C9=10uF 40V
R10-13=1.5K 0.5W
D1，D2= 5mm发光二极管
R11-12=220Ω 0.5W
稳压电源电路图
12V3A电源适配器
12V3A品字尾EK UL CE FCC认证桌面式Байду номын сангаас源
电气特性
2.1输入特性
1输入电压范围
额定输入电压范围：100-240VAC
工作输入电压范围：90-260VA
2.1.2输入频率
电压频率：47-63HZ
2.1.3输入电流
最大输入电流≤1.2A
2.1.4输入冲击电流
冲击电流≤10A
2.1.5功率因数
功率因数≥0.5
2.1.6整机效率
效率≥75%
2.1.7保护功能
2.1.7.1欠压保护bdq838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
20V 15A 12V 3A
该电路是基于美国国家半导体LM338的应用。由三个稳定LM338并联。从4.5 V至25V 15A直流输出电压。设置TR1可调整输出电压。第二部分是一个简单设计稳定LM350从+1.25 V到25V稳压输出，最大电流为3A。
R1-2-3=0.1Ω 5W
C3-5-8-10=100nF 100V MKT型电容器
F1=Fuse 5A保险丝
T1=220Vac/22Vac 600VA变压器
12v开关稳压电源电路图
12V、0.5A单片开关稳压电源的电路如图1所示。
其输出功率为6W。
当输入交流电压在110～260V范围内变化时，电压调整率Sv≤1％。
当负载电流大幅度变化时，负载调整率SI=5％～7％。
为简化电路，这里采用了基本反馈方式。
接通电源后，220V交流电首先经过桥式整流和C1滤波，得到约+300V的直流高压，再通过高频变压器的初级线圈N1，给WSl57提供所需的工作电压。
从次级线圈N2上输出的脉宽调制功率信号，经VD7、C4、L和C5进行高频整流滤波，获得+12V、0.5A的稳压输出。
反馈线圈N3上的电压则通过VD6、R2、C3整流滤波后，将控制电流加至控制端C上。
由VD5、R1，和C2构成的吸收回路，能有效抑制漏极上的反向峰值电压。
该电路的稳压原理分析如下：当由于某种原因致使Uo↓时，反馈线圈电压及控制端电流也随之降低，而芯片内部产生的误差电压Ur↑时，PWM比较器输出的脉冲占空比D↑，经过MOSFET和降压式输出电路使得Uo↑，最终能维持输出电压不变。
反之亦然。
电源电路图详解
电源电路图详解！用电路元件符号表示电路连接的图，叫电路图。
电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图，可以得知组件间的工作原理，为分析性能、安装电子、电器产品提供规划方案。
电路图是电子工程师必学的基本技能之一，本文集合了稳压电源、DCDC转换电源、开关电源、充电电路、恒流源相关的经典电路资料，为工程师提供最新鲜的电路图参考资料，超全超详细，只能帮你到这了！一、稳压电源1、3～25V电压可调稳压电路图此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。
工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。
调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。
元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。
FU1选用1A，FU2选用3A～5A。
VD1、VD2选用6A02。
RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300µF／35V电解电容，C2、C3选用0.1µF独石电容，C4选用470µF／35V 电解电容。
R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1／8W。
V1选用2N3055，V2选用3DG180或2SC3953，V3选用3CG12或3CG80。
2、10A3～15V稳压可调电源电路图无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。
七款12v充电器电路图详解
七款12v充电器电路图详解简易12v充电器电路图（一）充电过程分析：1.维护充电：当电池电压较低时（可设定，本电路预设在9V以下），充电器工作在小电流维护充电状态下，工作原理为U⑨脚（同相端）电位低于⑧脚（反相端），U输出低电位，T4截止。
U1D11脚电位约0.18V．此时充电电流约250mA（恒流电路由R14，U1D，T1B周边外围电路构成，恒流原理自行分析）．2.快速充电：随着维护充电继续，电池电压逐渐升高，当电池电压超过9V时，充电器转入大电流快充模式下，U⑨脚（同相端）电位高于⑧脚（反相端），U输出高电位，T4导通，U1D11脚电位约为0.48V，充电器恒定输出约电流给电池充电。
3.限压浮充：当电池接近充足电时，充电器自动转入限压浮充状态下（限压浮充电压设定为13.8V，如为6V蓄电池，则浮充电压应设定为6.9V），此时的充电电流会由快速充电状态下逐渐下降，至电池完全充足电后，充电电流仅为10～30mA，用以补充电池因自放电而损失的电量。
4.保护及充电指示电路：本电路设有反极性保护电路，由D4，U，U1D，T1及外围元件构成，当电池反接时，充电器限制输出电流不致发生事故。
充电指示由U，D7及外围元件构成，充电时，D7点亮，充电器进入浮充状态后，D7熄灭，表示充电结束。
简易12v充电器电路图（二）对于胶体电介质铅酸蓄电池来说，该电路是一个高性能的充电器。
该充电器能够迅速地为电池充电，且当电池充满时，它可迅速地断开充电。
最开始的充电电流限制在2A。
随着电池电流和电压的增加，当电流增加到150mA时，充电器就会调整至较低的漂浮电压，以防止过度充电。
简易12v充电器电路图（三）如图所示，该电路由7805构成恒流源电路，通过大功率三极管进行扩流。
简易12v充电器电路图（四）不管是一个低电流（50毫安），还是高电流（1安培），该电路都有能力提供。
你可以选择手动充电或者自动模式。
当电流很低的时候，你可以在选择高电流充电之前先用低电流。
6V--12V
6V-12V升压电源电路图<a href='/danyuan/dianyuan/877.html'>本文来自【飞奔汽车】</a>1 L1的制作是以0.5mm的漆包线绕在40mm的环型铁芯绕80圈。
Uy8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号2.不同的电压值的D3稳压二极管可输出不同的电压，其范围约从0.6V至30V。
注意，较高的电压输出，其输出电流能力当然无法达到原来的电流，你也可以使用较大的C3电容以提高电压或提高电流。
Uy8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号3.提高C3的容量可以得到较好的滤波效果。
Uy8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号4.此电路输入电压的需求大约6V/2A，可输出12V/800mA的电源电力。
Uy8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号<3V，5V至12V升压型DC转换器电路发布: 2011-12-21 | 作者: —— | 来源: 华强卡卡| 查看: 102次| 用户关注：R5在与C9过滤器上的感测电阻的开关噪声触发电流限制，以防止虚假。
MAX668的内部电流限制阈值是固定的，改变电阻R1，调节电流限制设置。
电阻，R2设置的工作频率。
MAX668的外部元件可以具有高额定电压，高功率应用提供了更大的灵活性。
使用MAX668集成电路，您可以构建一个非常简单的和高效率的电源。
随着MAX668，可以设计不同的电源电路使用很少的外部元件。
这基于MAX668集成电路的电源电路是一个高效率的升压转换器，将提供约12伏最大输出电流为2.3安培的固定输出稳压。
这一步转换器电路将提供一个从3.3到5.5输入电压12伏的输出电压，正如你可以在表中看到波纹管，你可以看到输出电压随输入电压在和谐，从这个电路检测电感R1 电流模式控制器和一些内部比较的电流提供电流限制。
12V直流稳压电源设计
模拟电子技术课程设计报告山东科技大学电子通信与物理学院日期: 2014 年 6 月27 日12V直流稳压电源设计一、设计功能概述许多家用电器设备的内部电路都要采用直流电源作为供电能源，如收音机，电视机，带微处理器控制的家电设备等都离不开这种电源，可见直流稳压电源在电子设备中起着主要作用。
本设计采用三端集成稳压器，通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的直流电，并实现12V电压稳定输出。
二、设计步骤1.原理分析一般直流稳压电源都使用AC220V市电作为电源，经过变压、整流、滤波后输送给稳压电路进行稳压，最终成为稳定的直流电源。
这个过程中的变压、整流、滤波、稳压等电路可以看作直流稳压电源的基础电路，没有这些电路对市电的前期处理，稳压电路将无法正常工作。
交流→①变压→②整流→③滤波→④稳压直流稳压电源框图①. 变压电路：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。
②. 整流电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电。
③. 滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。
④. 稳压电路：稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。
2、电路设计（1）变压器1、变压器参数选择 U2=12v+3v=15v;考虑电网电压波动10% U2=15 *1.1=16.5v Ui：U2=220:16.5根据桥式滤波的特点有：U1=1.2U2 由此得到U1=19.8v由于I2=（1.5-2）I1，则I2=1.5A变压器副边功率=u2*i2=16.5*1.5=24.75W变压器的效率为0.7-0.8，则原边功率pi≥35.36W根据以上分析，可以选择副边电压17.V，输出电流1.5A，功率为40W的变压器（2）整流电路整流电路的作用是将交流降压电路输出的电压较低的交流电转换成单向脉动性直流电，这就是交流电的整流过程，整流电路主要由整流二极管组成。
5V12V直流稳压电源的设计
5V12V直流稳压电源的设计在5V和12V直流稳压电源的设计中，我们需要考虑多个因素，包括输入电压范围，输出电流需求，稳压精度要求以及保护功能等。
下面是一个基于线性稳压器的5V和12V直流稳压电源的设计方案。
1.设计参数:-输入电压范围:15V-20V-输出电压:5V和12V-输出电流:1A2.设计原理:该设计方案基于线性稳压器的原理，使用集成稳压器芯片来实现稳压功能。
线性稳压器将输入电压降低到所需的稳定输出电压。
该设计方案选用了LM7805和LM7812稳压芯片来实现5V和12V稳压功能。
3.电路图:电路图中包括以下组件:-变压器-整流桥-滤波电容-稳压芯片-输入和输出电容-电源指示灯4.设计步骤:-步骤1:选择适当的变压器来降低输入电压。
根据输出电流需求和线性稳压器的效率，选择合适的变压器。
-步骤2:将变压器输出的交流电经过整流桥整流为直流电，然后通过滤波电容来滤除纹波。
-步骤3:使用稳压芯片来实现稳定的输出电压。
选择LM7805和LM7812芯片，并根据芯片的数据手册连接芯片引脚。
-步骤4:在输入和输出端加入合适的电容来稳定电源电平。
-步骤5:加入电源指示灯来显示电源工作状态。
5.稳压精度要求:LM7805和LM7812芯片具有固定的输出电压，分别为5V和12V。
根据芯片的数据手册，稳压精度可以达到2%左右。
6.保护功能:为了保护电源和连接设备，我们可以在输入端加入过压保护电路、过流保护电路和过温保护电路等功能。
这些保护功能可以使用过压保护芯片、电流限制电路和温度传感器等元器件实现。
7.总结:通过基于线性稳压器的设计方案，我们可以实现一个稳定的5V和12V直流电源。
在设计过程中，我们需要选择合适的变压器、稳压器芯片以及添加适当的保护功能。
该设计方案可以满足输出电流为1A的需求，并具备较高的稳压精度和保护功能。
(ACDC)直流12V开关稳压电源
××××××大学毕业设计直流12V开关稳压电源设计The Design of DC 12V Switching PowerSupply**** 届××××系专业×××××××××学号 ********学生姓名×××指导教师×××完成日期 ****年*月**日毕业设计成绩单毕业设计任务书毕业设计开题报告摘要随着电的出现和发展，人类的各种活动与电力电子设备日益密切，所有的电子设备都以电源为基础。
以90年代为转折，各种电子、电器设备开始进军人类社会的各个领域。
开关稳压电源以小型，轻量和高效率的特点被广泛应用于电子计算机为主导的各种终端设备、通信设备等几乎所有的电子设备，是当今垫电子信息产业飞速发展不可缺少的一种电源方式。
主要有以下几种功能：稳定电压，多功能综合保护,尖脉冲抑制,隔离传导性EMI电磁干扰，防雷等。
本设计讲述了开关电源的发展背景，设计过程。
首先设计开关电源的主电路图，通过Protel 99 se画出原理图，再计算出各个元器件的参数，主要是变压器的选用，最后通过原理图用Protel 99 se画出PCB板图，焊接完成实物并检测。
由实验结果表明，该电源结构简单、运行可靠，输出稳定。
关键词：开关电源单端反激高频变压器TOPSwitch PWM控制器AbstractWith the emergence and development of power, human activities increasingly close and power electronic devices, all electronic devices are power-based. 90 years as a turning point, a variety of electronic, electrical equipment, began to enter all areas of human society.Switching power supply with small, lightweight and high-efficiency features are widely used in a variety of computer-driven terminals, communications equipment, such as almost all electronic devices, is today the rapid development of electronic information industry pad indispensable to a power mode. There are the following features: stable voltage, multi-functional integrated protection, spike suppression, isolation conductive EMI electromagnetic interference, lightning protection and so on.The design describes the development background of switching power supply, the design process. First, the main circuit switching power supply design, drawn by Protel 99 se schematic, and then calculate the parameters of the various components, mainly the selection of the transformer, and finally through the schematic drawing with Protel 99 se PCB board map, physical completion of the weld and detection.The results show that the power structure is simple, reliable, stable output.Key words：Switch mode power supply Single flyback High frequency transformer TOPSwitch PWM目录第1章绪论 (1)1.1课题的选择 (1)1.2开关电源的发展现状以及发展方向 (1)1.3课题的研究内容简介 (3)第2章开关电源原理及设计方案 (4)2.1开关电源 (4)2.1.1开关电源分类 (4)2.1.2开关电源的控制方式 (5)2.1.3开关电源工作原理 (5)2.1.4开关电源的特点 (5)2.1.5反激式开关电源 (6)2.2单片开关电源 (7)2.2.1单片开关电源概念 (7)2.2.2单片开关电源典型电路 (7)2.2.3反馈类型 (8)2.2.4TOP255PN工作原理 (8)2.2.5PWM部分 (10)2.2.6引脚及功能 (11)2.3主电路图 (11)第3章12V开关稳压电源参数计算 (12)3.1简单介绍 (12)3.2参数计算 (12)3.2.1确定总体设计方案和反馈电路类型 (12)3.2.2选择TOP芯片 (13)3.2.3设计高频变压器 (13)3.3各个子电路的分析设计 (14)3.3.1输入整流滤波电路设计 (14)3.3.2钳位保护电路设计 (14)3.3.3高频变压器设计 (14)3.3.4输出整流滤波电路设计 (15)3.3.5反馈电路设计 (15)3.3.6保护电路的设计 (15)第4章Protel的使用 (17)4.1Protel 99 se软件简介 (17)I4.2设计流程图 (18)4.3PCB布线的常见规则 (19)4.3.1电源,地线的处理PCB布线的常见规则 (19)4.3.2降低式抑制噪音表述 (19)4.3.3数字电路与模拟电路的共地处理 (19)4.3.4大面积导体中连接腿的处理 (19)4.3.5布线中网络系统的作用 (20)4.3.6设计规则检查 (20)4.4Protel 99 se检查PCB中的错误 (21)4.4.1原理图常见错误 (21)4.4.2PCB图常见错误 (21)4.5Protel 99 se常用元件库 (21)4.5.1原理图常用库文件 (21)4.5.2常用的PCB库文件 (21)4.6Protel 99 se的常用元件封装 (22)4.7开关电源的PCB设计规范 (23)4.8Protel原理图 (26)第5章PCB板图的制作 (27)5.1制作PCB板图的前期准备工作 (27)5.2PCB板图结构设计 (29)5.2.1PCB板图的布局 (29)5.2.2PCB板图的布线 (29)5.2.3网络和DRC检查和结构检查 (30)5.3PCB电路板的制作过程 (31)5.3.1前期准备工作 (31)5.3.2电路板的印制 (31)第6章焊接与系统调试 (32)6.1开关电源的制作 (32)6.2开关电源的测试 (33)第7章结论与展望 (34)参考文献 (35)致谢 (36)附录 (37)附录A 外文资料 (37)附录B 元器件清单 (44)附录C 系统原理图 (46)附录D 系统PCB图 (47)II石家庄铁道大学四方学院毕业设计第1章绪论1.1 课题的选择电源是电子设备的心脏，是现代电子设备能够正常运行的能量来源。
12V3A(40W)开关电源电路图
12V3A（40W）开关电源电路图(含相关元件参数)2009-11-23 12:25该开关电源电路图工作原理是: 交流电源经 BR1 全波整流及C1 滤波后产生直流高压V I ,给高频变压器的初级绕组供电. V R1 和D1 能将漏感产生的尖峰电压钳位到安全值以下,并能衰减振铃电压. V R1 采用反向击穿为200V 的瞬态电压抑制器 P6 KE200 , D1 选用1A/ 600V 超快恢复二极管 UF4005. 次级绕组电压通过D1 、C2 、L 1 、和C3 整流滤波,获得12 V 输出电压V o. V o 值是由V R2 的稳压电压V R2以及线性光耦合器中L ED 的正向压降V F 、R1 上的压降这三者之和, 即V O = V R2 + V F + V R1 . R2 和V R2 还为12V 输出提供一个假负载,用以改善轻载时的稳压性能. 反馈绕组电压经 D3 和C4 整流滤波后, 供给TOP224Y所需偏压, 由R2 和V R2 来调节控制端电流,通过改变输出占空比达到稳压目的. 共模扼流圈L 2 能减少由初级绕组接D 端的高压开关波形所产生的共模泄漏电流. C5 不仅能滤除加在控制端上的尖峰电压, 而且决定了自动重启的频率, 还与R1 、R3 一起对控制回路进行补偿. C6 可减少由初级电流的基波与谐波所产生的串模泄漏电流. 在上电过程中,直流高压 V I 建立之后需经过160ms (典型值) 的延迟时间,输出电压V o 才达到12V 的稳定值. 若需增加软启动功能以限制开启电源时的占空比, 使V o 平滑地升高, 应在稳压管V R2 两端并联一只软启动电容 C7. C7 的容量范围是4. 7～47μf . 在软启动过程中 V o 按照一定的频率升高的,能对TOP224Y起到保护作用;在断电时C7 可通过R2 进行放电. 还可以在初、次级之间加一安全电容C8 ,用来滤除加在初次级耦合电容引起的干扰.。
12v稳压电源电路图
12v稳压电源电路图发布者：topday 发布时间： 2011-04-14 08:46 浏览次数：：20700～12V可调直流稳压电源电路电路工作原理：由电阻R4、R5组成的采样电路将输出电压Vo的一部分送入运算放大器IC1的反相端，它与由稳压管VZ3、电阻R2和电位器RP组成的基准电压（晶体管V1、稳压管VZ1、电阻R0、R1组成的恒流源为稳压管VZ3提供稳定的电流）相比较，将比较结果送至输出端，从而控制晶体管V3的导通电压。
如果电位偏低，使Vo减小，采样电路亦使晶体管V3的c-e结电压减小，从而使Vo升高，反之亦然。
如此起到了稳定输出电压的作用。
晶体管V4和电阻R7组成过电流保护电路。
当输出电流超过额定电流（本电源为1A）时，V4导通，使晶体管V2和V3截止，输出端无电压输出，防止了电源损坏。
当输出电压小于6V，电流较大且输入电压又很高时，晶体管V3极间压差较大，会引起V3调整管功耗过大，为此本电源特别设置了电压自动转换电路，它由运算放大器IC2与电阻R8、稳压管VZ4及继电器K等组成。
稳压管VZ4与电阻R8组成IC2运算放大器的基准电压，当输出电压低于6V时，IC2输出低电平，继电器K不吸合，触点K1-1、K1-2分别接至变压器8V绕组和6V绕组稳压管；当输出电压高于6V时，IC2输出高电平，K1吸合，K1-1、K1-2分别接至变压器16V绕组和12V稳压管上。
由上可知，在输出电压低时，输人电压也低；输出电压高时，输人电压也高，从而减小V3的功耗。
电阻R9和电容C4组成继电器节能电路，可减小C2的功耗。
元器件选择：电路中变压器T选用二次带中心抽头的16V、功率为20OW的变压器。
运算放大器选用LM324单源四运算放大器。
稳压管VZ1选用4V左右的，VZ2选甲8V，VZ3a和VZ3b分别选用6V和12V的，要求稳压值准确，VZ4选用5.5～5.8V的稳压管。
晶体管V1要求β大于150，V3选用大功率NPN晶体管，型号不限，制作中要加足够的散热片。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
12V、0.5A单片开关稳压电源的电路如图1所示。
其输出功率为6W。
当输入交流电压在110～260V范围内变化时，电压调整率Sv≤1％。
当负载电流大幅度变化时，负载调整率SI=5％～7％。
为简化电路，这里采用了基本反馈方式。
接通电源后，220V交流电首先经过桥式整流和C1滤波，得到约+300V的直流高压，再通过高频变压器的初级线圈N1，给WSl57提供所需的工作电压。
从次级线圈N2上输出的脉宽调制功率信号，经VD7、C4、L和C5进行高频整流滤波，获得+12V、0.5A的稳压输出。
反馈线圈N3上的电压则通过VD6、R2、C3整流滤波后，将控制电流加至控制端C上。
由VD5、R1，和C2构成的吸收回路，能有效抑制漏极上的反向峰值电压。
该电路的稳压原理分析如下：当由于某种原因致使Uo↓时，反馈线圈电压及控制端电流也随之降低，而芯片内部产生的误差电压Ur↑时，PWM比较器输出的脉冲占空比D↑，经过MOSFET和降压式输出电路使得Uo↑，最终能维持输出电压不变。
反之亦然。
